Настройка выносок, размеров в чертежах Tekla Structures в чертежах КМ, КМД, КЖ, АР

Сообщение CuPo>I<a » 14 фев 2012, 11:28

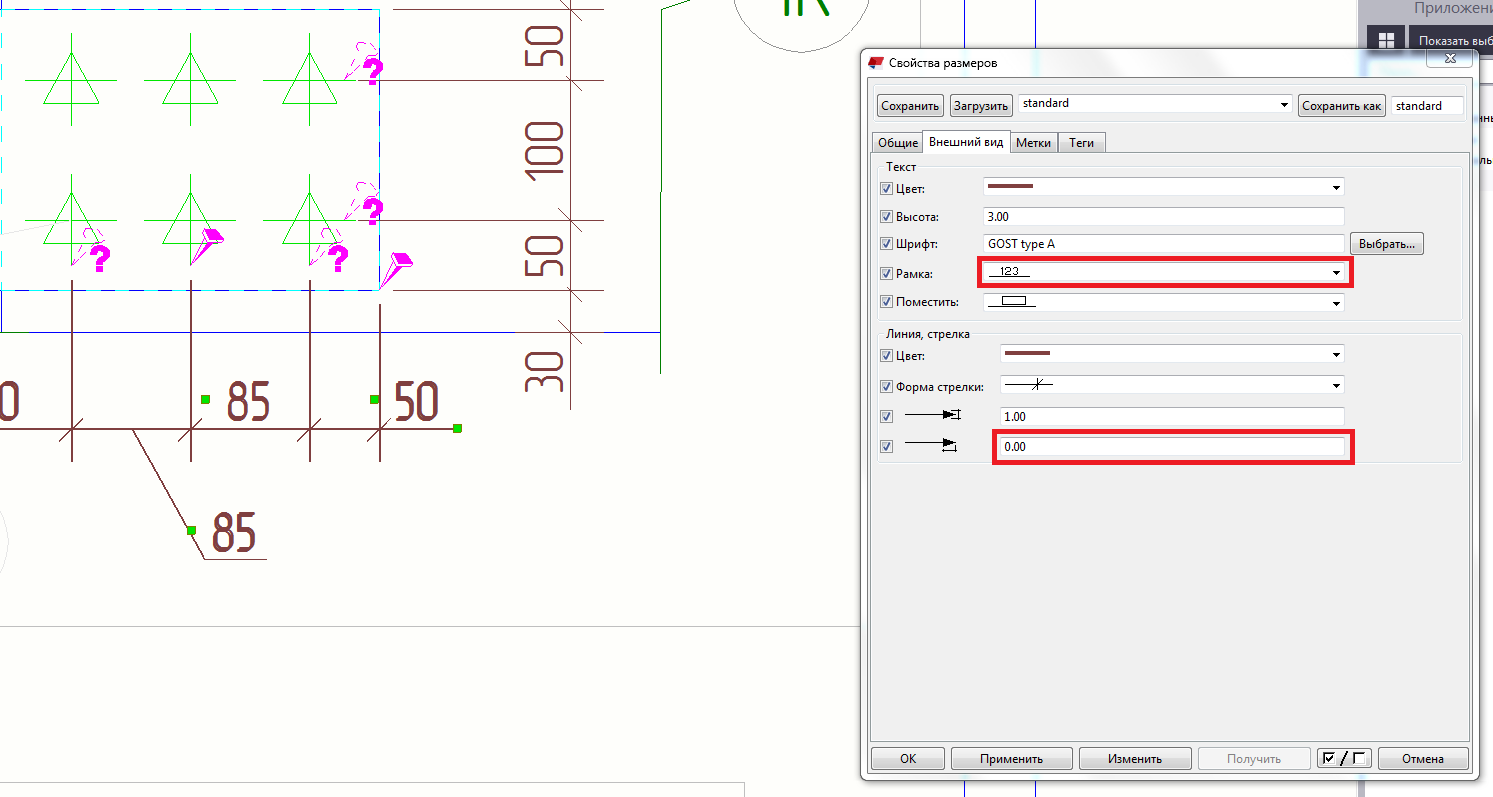

Есть ли возможность в этой удивительной программе автоматом писать диагональ треугольника?
Вложения

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах

Сообщение Айдар » 14 фев 2012, 12:41

Должно быть тебе поможет:
XS_NO_BOLT_ANGLE_DIMENSIONS
В категории Простановка размеров: болты
Однако это будет выглядеть немного по другому при двойных рядах болтов т.е. не по оси а по одной из линий отверстий
Последний раз редактировалось Айдар 14 фев 2012, 12:47, всего редактировалось 1 раз.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Настройка выносок, размеров в чертежах

Сообщение CuPo>I<a » 14 фев 2012, 12:47

это переключатель создавать/не создавать, а мне надо внешний вид представления изменить

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах

Сообщение Айдар » 14 фев 2012, 12:47

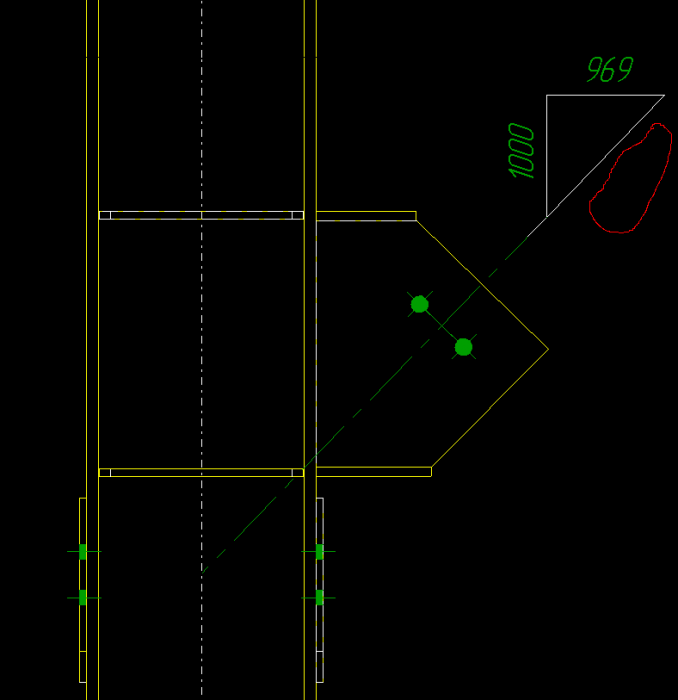

Для настройки вида треугольника отредактируй его в настройках чертежа, и в настройке XS_ANGLE_DIMENSION_SYMBOL_SIZE_FACTOR

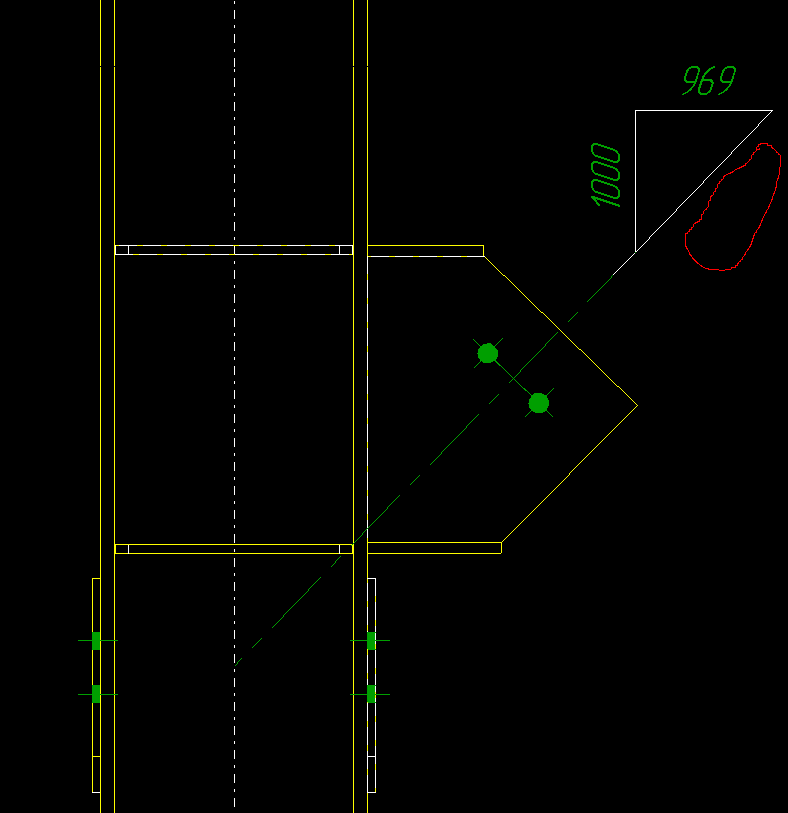

По диагонали нет настроек!
Вложения


Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах

Сообщение Айдар » 14 фев 2012, 13:09

единственно как вариант дополнения информации на треугольнике, это установка градуса!
Вложения

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Настройка выносок, размеров в чертежах

Сообщение CuPo>I<a » 14 фев 2012, 13:14

градус это конечно хорошо. но в цехе гораздо удобнее/привычнее/точнее ловить линейные размеры. градусы даже в КМ - вспомогательное значение. строится все по линейным размерам

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах

Сообщение Айдар » 14 фев 2012, 13:19

Ну, имея два базовых размеров (причем условных, скажем 1000 на ???), остается лишь четко соблюсти между ними 90`

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Настройка выносок, размеров в чертежах

Сообщение CuPo>I<a » 14 фев 2012, 13:25

так-то оно конечно так...только все-таки у нас на сборке рулят размеры, а не углы :)

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение dimitriy_popov » 28 мар 2012, 10:42

Возможно ли создать метку для отверстий (высокопрочные и обычные болты) одним шаблоном, как на скриншоте?

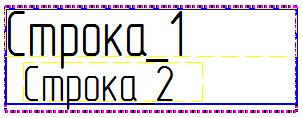

Или как можно заставить в этом шаблоне (записанном одной строкой) осуществить перенос текста "под в/п болты" на другую строку, если добавить условие на стандарт болтов?
А так получается метка, но она "длинная" или создает пустую строку при двухстрочном шаблоне.
Вложения

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Айдар » 28 мар 2012, 10:58

Возможно!
Смотри ниже ;)
Во второй стороке как раз можешь задать свои условия!
Вложения

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение dimitriy_popov » 28 мар 2012, 11:09

о том и речь что при не выполнении условия вторая строка остается в метке в виде пустой строки и она смещает подчеркивание от первой строки.
Вложения

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Айдар » 28 мар 2012, 11:12

Задай услшовие, если это не высокопрочный болт, то вписывать формулу для обычного болта во второй строке.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение CuPo>I<a » 28 мар 2012, 11:14

Айдар писал(а):Задай услшовие, если это не высокопрочный болт, то вписывать формулу для обычного болта во второй строке.
для обычного болта можно вторую строку не выводить вообще

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Айдар » 28 мар 2012, 11:15

Можно и не выводить!
Возможно двумя строками шаблон сделать.

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Alex » 28 мар 2012, 11:27

как вариант можно сделать так:

С помощью "Редактировать настройки, использовать подробные настройки уровня объекта",
поставить условие для высокопрочных болтов ставить метку (в архиве сама метка в/п болта).
так же можно поставить условие и на простые болты.
Вложения
болт.zip
(1.15 КБ) 737 скачиваний
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение dimitriy_popov » 28 мар 2012, 12:08

CuPo>I<a писал(а):для обычного болта можно вторую строку не выводить вообще
Спасибо! То что нужно, все получилось.

Bagiration
Сообщения: 52
Регистрация: 05 фев 2012, 14:02

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Bagiration » 11 апр 2012, 11:08

Добрый день. При оформлении чертежей столкнулся с такой проблемой. Она не архиважная, однако, кушает время и нервы...
Вот, к примеру я сохранил свои настройки ВИДА под именем Х, однако, тыкая 2 раза по рамке вида в окне свойств не будет отображаться название настройки, которая назначалась изначально, а будет писать другую, допустим Y. И кнопка "Получить" тоже неактивна... Как Вы решаете эту проблему?
С уважением...

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение vladimir_a » 11 апр 2012, 12:06

Bagiration писал(а):Добрый день. При оформлении чертежей столкнулся с такой проблемой. Она не архиважная, однако, кушает время и нервы...
Вот, к примеру я сохранил свои настройки ВИДА под именем Х, однако, тыкая 2 раза по рамке вида в окне свойств не будет отображаться название настройки, которая назначалась изначально, а будет писать другую, допустим Y. И кнопка "Получить" тоже неактивна... Как Вы решаете эту проблему?
С уважением...
Что -то пока такого не замечал. А можно со скринами :)

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Alex » 11 апр 2012, 12:14

Вопрос вот в чем,

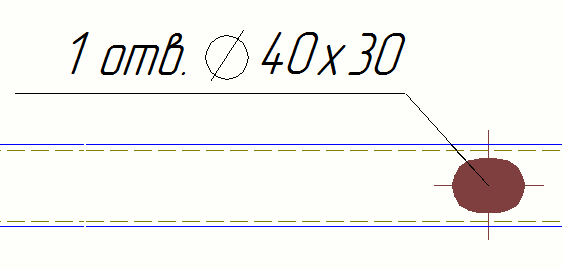

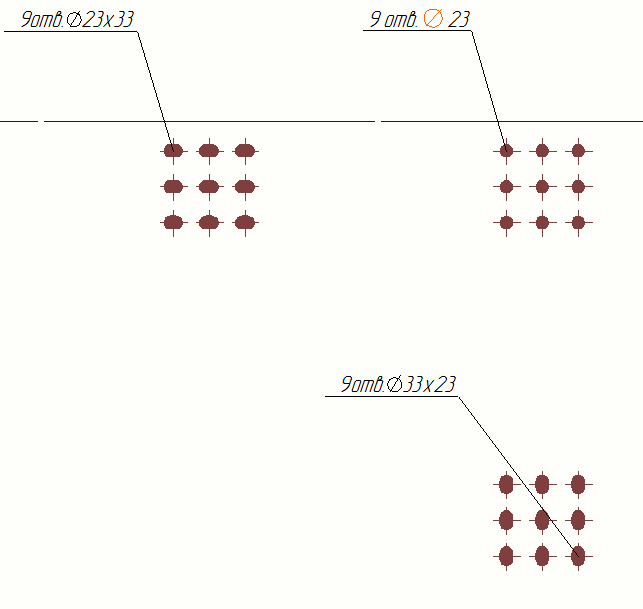

Обозначение овальных отверстий автоматом.
Само обозначение сделал (во вложении).

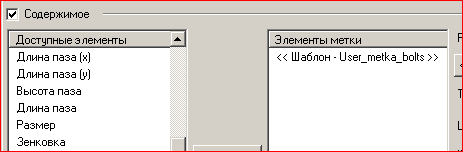

Хочу в "Редактировать настройки" поставить условие: если "неизвестный параметр", то ставить мету для овальных отверстий.
Не могу найти этот параметр и как это сделать.

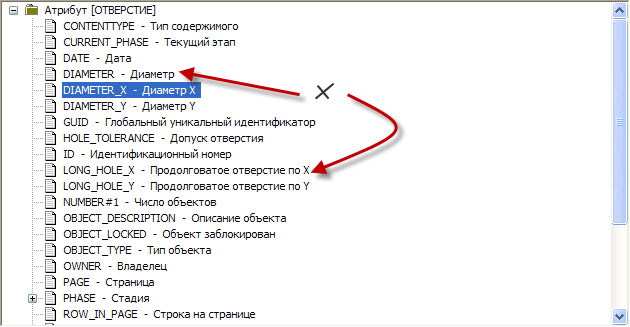

Вроде как это " длина паза" или "DIAMETER_X" или "DIAMETER_Y".

Или это можно по другому решить?
Вложения
Овальное_отверстие.zip
(1.2 КБ) 705 скачиваний
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение vladimir_a » 11 апр 2012, 12:28

Alex писал(а):Вопрос вот в чем,
Обозначение овальных отверстий автоматом.
Само обозначение сделал (во вложении).
Хочу в "Редактировать настройки" поставить условие: если "неизвестный параметр", то ставить мету для овальных отверстий.
Не могу найти этот параметр и как это сделать.
Вроде как это " длина паза" или "DIAMETER_X" или "DIAMETER_Y".

Или это можно по другому решить?
Длина паза (х) или (y)

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Alex » 11 апр 2012, 12:51

а как его в фильтр сохранить?
ведь мне надо создать сначала фильтр и сохранить его.
категория, свойство, равно, значение - что написать в этих столбцах в окне свойства фильтра,
что бы фильтровались продолговатые отверстия.
Вот собственно в чем вопрос.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение vladimir_a » 11 апр 2012, 13:01

А если диаметр х продолговатое отверстие. но они могут по (х) или (y)
Вложения

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Alex » 11 апр 2012, 13:11

Хорошо, а как у вас обозначаются продолговатые отверстия.
Вот раньше как то их не было, а тут появились в большом количестве.
В ручную ставить не хочу.
Как настроить автоматом знаю, но для этого мне надо сделать "фильтр - по продолговатым отверстиям"
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

pdimav
Сообщения: 243
Регистрация: 16 янв 2012, 19:07

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение pdimav » 11 апр 2012, 13:14

фильтр на строку
if (GetValue("LONG_HOLE_X")!=0 || GetValue("LONG_HOLE_X")!=0) then
Output()
else
StepOver()
endif

а его размер будет
int(GetValue("LONG_HOLE_X")+GetValue("DIAMETER"))+"х"+int(GetValue("LONG_HOLE_Y")+GetValue("DIAMETER"))
pdimav1979(не собака)yandex.ru

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Alex » 11 апр 2012, 13:20

спасибо,
что то забыл что условие можно и в шаблоне делать,
хотел через фильтр в чертеже сделать,
сейчас переделаю шаблон
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Alex » 13 апр 2012, 10:47

Что то не получилось сделать универсальную метку как для круглых так и для овальных отверстий.
Зато получилось сделать автоматическое обозначение отверстий следующим образом:

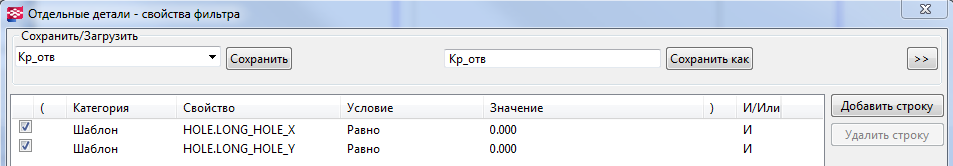

1. Настраиваем фильтр для круглых отверстий

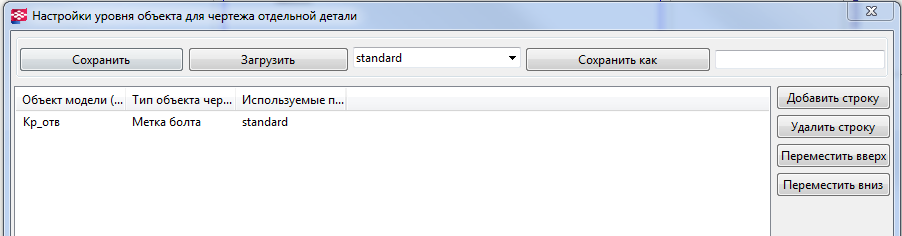

2. В настройках уровней объектов указываем - круглые отверстия маркировать как standard,
соответственно в остальных случаях (когда овальные отверстия) брать метку из шаблона.
3. Как результат автоматически все проставляется как надо.

Может можно и проще, но что то никак не получается.
Вложения
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures


Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение CuPo>I<a » 13 апр 2012, 11:29

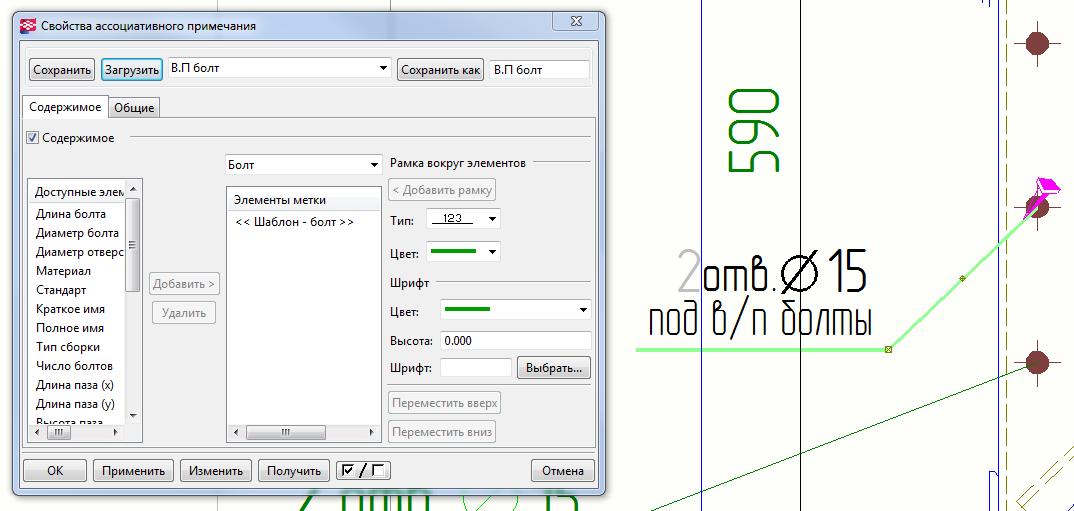

у нас вроде получилось расширенными настройками добиться "нормальных" выносок
в группе "обозначения:болты". там есть же настройки отдельно для отверстий и отдельно для овальных отверстий....
или я не о том?
%BOLT_NUMBER% ов. отв. %HOLE_DIAMETER+LONGHOLE_X%x%HOLE_DIAMETER+LONGHOLE_Y%

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Alex » 13 апр 2012, 11:43

Ну прямо чудеса,
я так и думал что можно по другому сделать,
Спасибо

вот только значок диаметра наверно не вставить, %xsteel@0% сходу не прокатило
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение CuPo>I<a » 13 апр 2012, 11:52

%BOLT_NUMBER% отв. xsteel@139 %HOLE_DIAMETER% :)

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение vladimir_a » 13 апр 2012, 11:53

Alex писал(а):
вот только значок диаметра наверно не вставить, %xsteel@0% сходу не прокатило
В идеале два линейных размера ширина и длина. Значок не нужен

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Alex » 13 апр 2012, 11:57

все получилось,
спасибо

сделал так:
XS_SITE_HOLE_MARK_STRING_FOR_SIZE=%BOLT_NUMBER% отв. xsteel@0 %HOLE_DIAMETER%
XS_SITE_LONGHOLE_MARK_STRING_FOR_SIZE=%BOLT_NUMBER% ов.отв. %HOLE_DIAMETER+LONGHOLE_X%x%HOLE_DIAMETER+LONGHOLE_Y%
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Айдар » 16 апр 2012, 08:00

Вопрос про символ. А возможное его вставить как стандартный символ Windows?
Шрифт GOST 2.304 type A символ: U+2205: Empty Set

Дмитрий
Сообщения: 66
Регистрация: 19 апр 2012, 14:25

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Дмитрий » 07 май 2012, 08:15

Скажите можно ли редактировать размер (величину размера). Т.е. отключить авторазмер. Чтобы не менять в моделе деталь.
Последний раз редактировалось Дмитрий 08 май 2012, 16:35, всего редактировалось 2 раза.

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение vladimir_a » 07 май 2012, 10:28

Менять можно в свойствах размера. Только это чревато

Илья
Сообщения: 22
Регистрация: 22 янв 2012, 13:40
Откуда: Оренбург

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Илья » 22 сен 2012, 12:37

vla писал(а):Менять можно в свойствах размера. Только это чревато
Здравствуйте. А можно объяснить чем это чревато? Я просто новичок и многих тонкостей программы еще не знаю. И что делать, если размеры отличаются от нужных на пару миллиметров?

pv-maks
Сообщения: 44
Регистрация: 15 ноя 2012, 14:30

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение pv-maks » 15 ноя 2012, 14:45

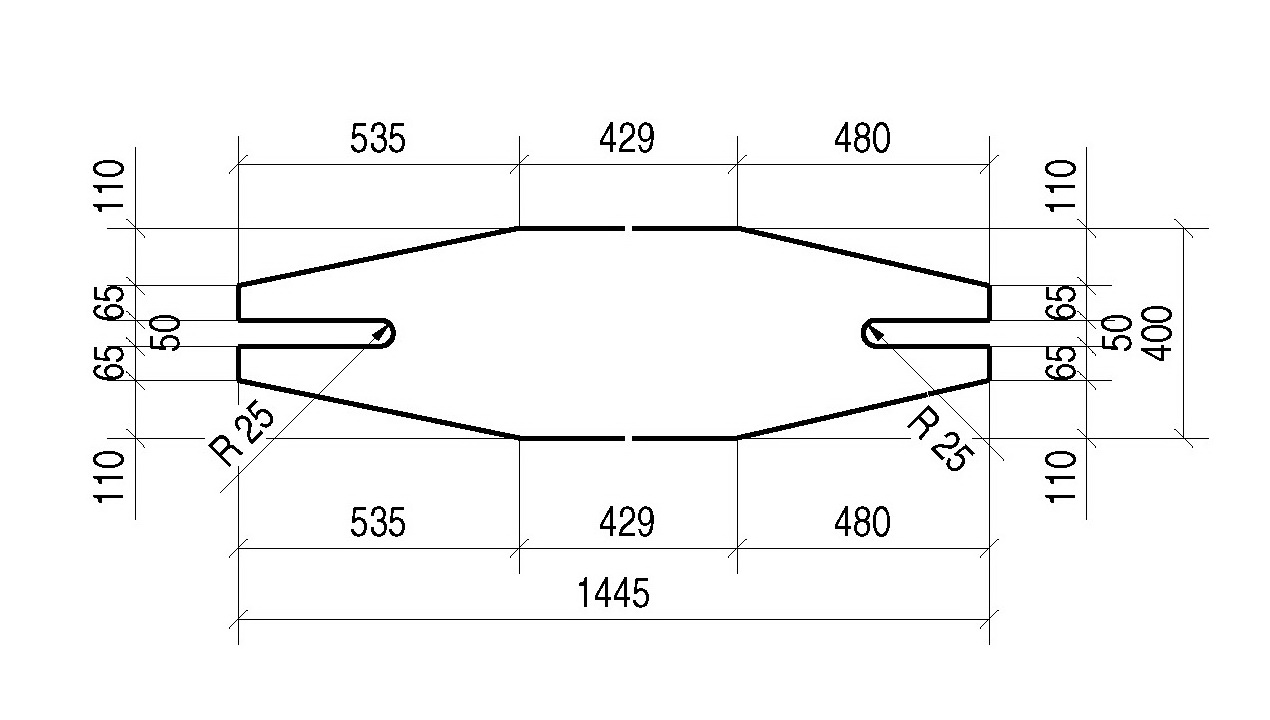

Всем доброго времени суток! Есть такая деталь "рыбка". Частенько встречается в проектах. Но в чертеже отдельной детали не ставится автоматически размер паза. Что изменить в настройках? Вроде уже все перепроповал...
Вручную конечно не долго поставить, но бывает что пропускаешь, а потом вопросы на производстве... Хотелось бы автоматизировать данный размер.
Вложения
Нет33 .jpg

Аватара пользователя
ZMK
Сообщения: 187
Регистрация: 06 дек 2011, 05:34

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение ZMK » 15 ноя 2012, 18:32

pv-maks писал(а):Всем доброго времени суток! Есть такая деталь "рыбка". Частенько встречается в проектах. Но в чертеже отдельной детали не ставится автоматически размер паза. Что изменить в настройках? Вроде уже все перепроповал...
Вручную конечно не долго поставить, но бывает что пропускаешь, а потом вопросы на производстве... Хотелось бы автоматизировать данный размер.
покажи как ты ее в модели делаешь, и тогда может и подскажем)

pv-maks
Сообщения: 44
Регистрация: 15 ноя 2012, 14:30

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение pv-maks » 15 ноя 2012, 21:09

Делаю пластину прямоугольную, углы срезаю в свойствах фасок, а паз делаю вырезом прямоугольником и фаски скругляю... Ну вот как то так.

Аватара пользователя
ZMK
Сообщения: 187
Регистрация: 06 дек 2011, 05:34

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение ZMK » 16 ноя 2012, 06:13

pv-maks писал(а):Делаю пластину прямоугольную, углы срезаю в свойствах фасок, а паз делаю вырезом прямоугольником и фаски скругляю... Ну вот как то так.
делай контурной пластиной

pv-maks
Сообщения: 44
Регистрация: 15 ноя 2012, 14:30

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение pv-maks » 16 ноя 2012, 07:12

ZMK писал(а):
pv-maks писал(а):Делаю пластину прямоугольную, углы срезаю в свойствах фасок, а паз делаю вырезом прямоугольником и фаски скругляю... Ну вот как то так.
делай контурной пластиной
Да при таком построении размеры ставятся. Но, делать вырез прямоугольникам удобнее, его можно скопировать например...ведь в базах колонн по четыре таких выреза бывает. А чертить базу колонны с четырьмя вырезами контурной пластиной...это черезчур. Проще тогда вручную добавлять эти размеры.

drpta
Сообщения: 21
Регистрация: 07 сен 2012, 20:03

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение drpta » 21 ноя 2012, 15:49

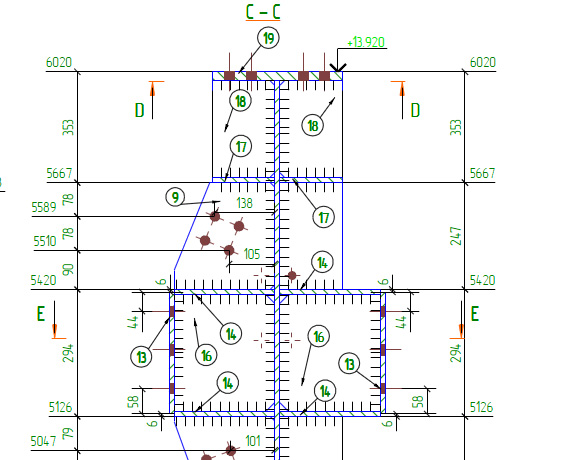

Подскажите пожалуйста, как поменять на чертеже размер кружка в обозначении оси?
И как можно эти кружки раздвинуть, чтоб не налезали друг на друга? И еще, можно как-то скрыть обозначения отдельных осей?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение CuPo>I<a » 21 ноя 2012, 16:16

почитал бы помошь "Сетки на чертежах"

mischa
Сообщения: 40
Регистрация: 05 мар 2012, 21:13

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение mischa » 29 ноя 2012, 09:52

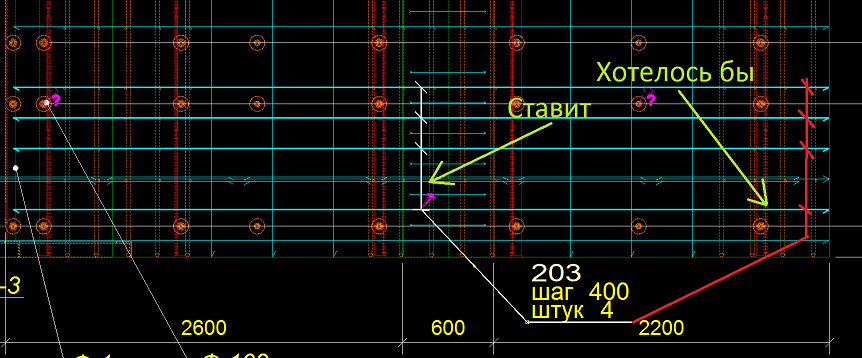

Как сделать чтобы метка армирования располагалась не по середине арматурного стержня а с краю? В отличии от меток деталей, метка армирования не имеет ручку и руками перенести не получается.Поиски в расширенные параметры не дал результатов.
Вложения
простановка размеров.png

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение CuPo>I<a » 29 ноя 2012, 11:21

какая версия? точно не знаю про выноски арматуры, но в 18 ассоциативные примечания и текст можно переносить

Аватара пользователя
Stanislav
Сообщения: 75
Регистрация: 15 дек 2011, 14:28
Откуда: Белгород

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Stanislav » 29 ноя 2012, 11:27

mischa писал(а):Как сделать чтобы метка армирования располагалась не по середине арматурного стержня а с краю? В отличии от меток деталей, метка армирования не имеет ручку и руками перенести не получается.Поиски в расширенные параметры не дал результатов.
Попробуй переносить с зажатым шифтом. Я работаю в 15. Зажатый шифт переносит.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение CuPo>I<a » 29 ноя 2012, 12:47

Stanislav писал(а):
mischa писал(а):Как сделать чтобы метка армирования располагалась не по середине арматурного стержня а с краю? В отличии от меток деталей, метка армирования не имеет ручку и руками перенести не получается.Поиски в расширенные параметры не дал результатов.
Попробуй переносить с зажатым шифтом. Я работаю в 15. Зажатый шифт переносит.
и точно :D

mischa
Сообщения: 40
Регистрация: 05 мар 2012, 21:13

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение mischa » 29 ноя 2012, 20:05

Спасибо!действительно работает!Проверил дома на 18-ой.А на работе стоит 17.2(или 17.3) и там ручек совсем нет.Видимо глюк или в версии нет возможности.

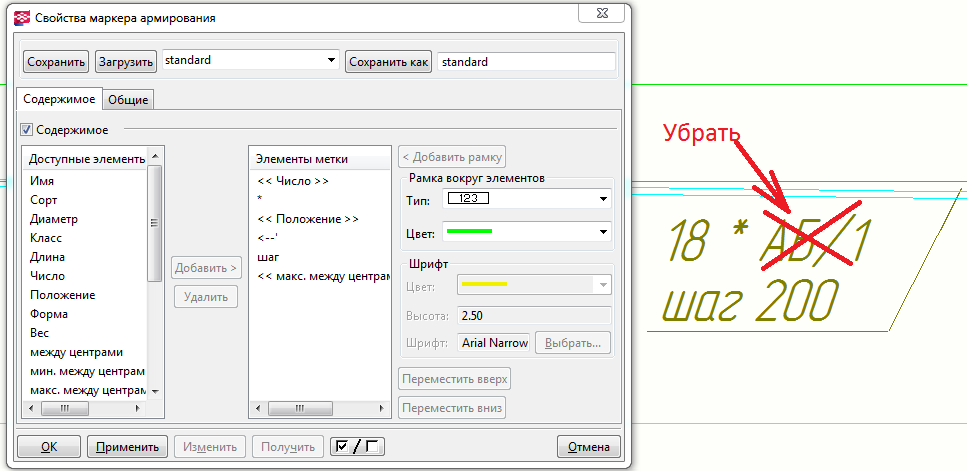

Кстати подскажите еще, как убрать префикс арматуры в обозначении маркера арматуры.т.е. при использовании элемента метки Положение он выводит Префикс /позицию. Можно конечно использовать шаблон, но тогда сложности с объединением маркеров.
Вложения

construct1
Сообщения: 15
Регистрация: 22 июл 2012, 21:43

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение construct1 » 01 дек 2012, 15:49

Доброго времени суток! Подскажите, кто знает. Где настроить размеры, чтобы размерная линия начиналась от обьекта без отступа.

Sadubby
Сообщения: 9
Регистрация: 09 дек 2011, 16:24
Откуда: MSQ

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Sadubby » 15 янв 2013, 12:04

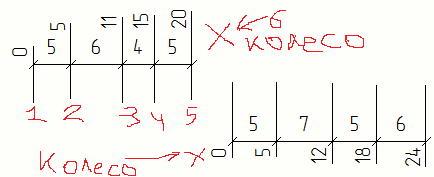

Как сделать так, чтобы абсолютные и относительные величины в размерах не накладывались при малых расстояниях?
Вложения

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение CuPo>I<a » 15 янв 2013, 13:40

в 18 текле можно текст переносить

Sadubby
Сообщения: 9
Регистрация: 09 дек 2011, 16:24
Откуда: MSQ

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Sadubby » 15 янв 2013, 13:43

текст перенести можно только относительных размеров, а хотелось бы абсолютные сместить, чтоб не накладывались.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Таран Д. А. » 15 янв 2013, 14:31

Sadubby писал(а):текст перенести можно только относительных размеров, а хотелось бы абсолютные сместить, чтоб не накладывались.
Как правело можно перенести точку с нулем в другую сторону пластины. Тогда цифры будут вывернуты в другую сторону и проблемы не будет.

Sadubby
Сообщения: 9
Регистрация: 09 дек 2011, 16:24
Откуда: MSQ

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Sadubby » 15 янв 2013, 15:18

Таран Д. А. писал(а):
Sadubby писал(а):текст перенести можно только относительных размеров, а хотелось бы абсолютные сместить, чтоб не накладывались.
Как правело можно перенести точку с нулем в другую сторону пластины. Тогда цифры будут вывернуты в другую сторону и проблемы не будет.
Видел в примерах ваших чертежей, что сделано таким образом. Как это было получено?
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Таран Д. А. » 15 янв 2013, 15:41

После того как вы указали все точки в размерной цепочек последняя точка на колесико мышки тоже ставится, она как раз и указывает направление разворота размера.

Sadubby
Сообщения: 9
Регистрация: 09 дек 2011, 16:24
Откуда: MSQ

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Sadubby » 15 янв 2013, 16:01

Таран Д. А. писал(а):После того как вы указали все точки в размерной цепочек последняя точка на колесико мышки тоже ставится, она как раз и указывает направление разворота размера.
Спасибо, получилось.

mischa
Сообщения: 40
Регистрация: 05 мар 2012, 21:13

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение mischa » 30 янв 2013, 12:21

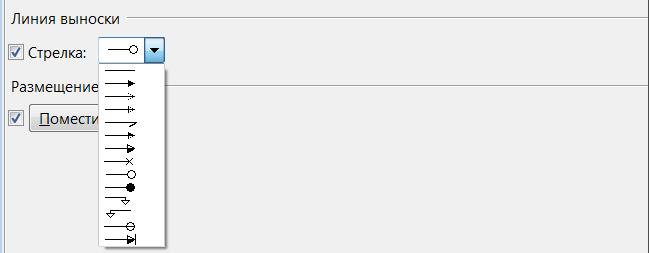

Можно ли сделать(поменять размер) стрелку для линии выноски свойства маркера соединения.Чтобы получилось так
Вложения
Типы выносок
Результат

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Таран Д. А. » 30 янв 2013, 12:30

mischa писал(а):Можно ли сделать(поменять размер) стрелку для линии выноски свойства маркера соединения. Чтобы получилось так
А чем создание самого вида узла не устраивает? Размер шарика сам выбираешь да и узел создаешь. Ну и перенести на другой чертеж не проблема.

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение troy-47 » 26 фев 2013, 13:41

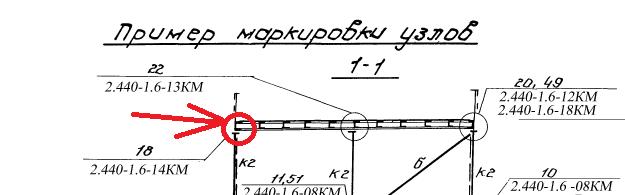

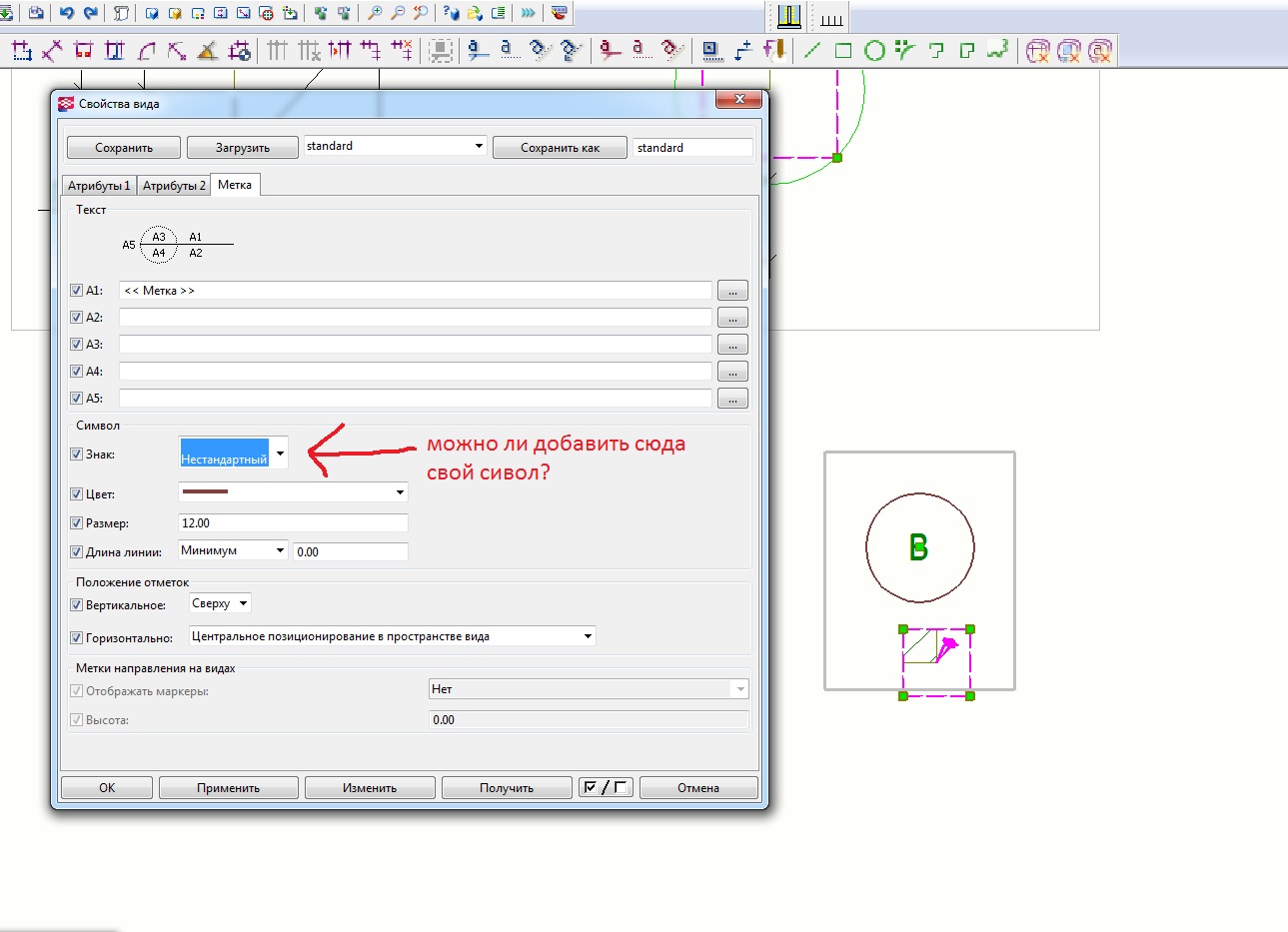

Подскажите опять я в тупике, можно ли добавить свой символ узла через свойство вида? если можно то как?
Вложения

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение troy-47 » 22 апр 2013, 11:38

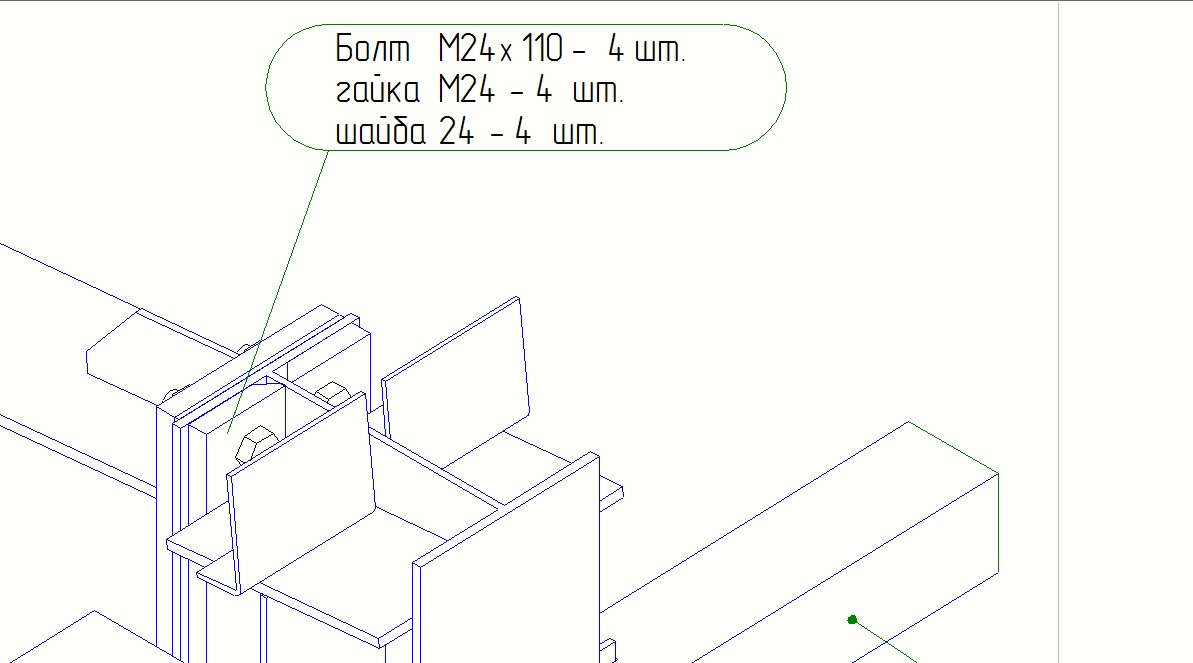

Здравствуйте, подскажите есть ли переменная которая позволяет настраивать начальную точку выноски болта? при постановки метки болта привязка происходит не к болту а к детали...
Вложения
Скрин 45.jpg

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение CuPo>I<a » 22 апр 2013, 11:42

выноска идет к болту

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение troy-47 » 22 апр 2013, 11:48

CuPo>I<a писал(а):выноска идет к болту

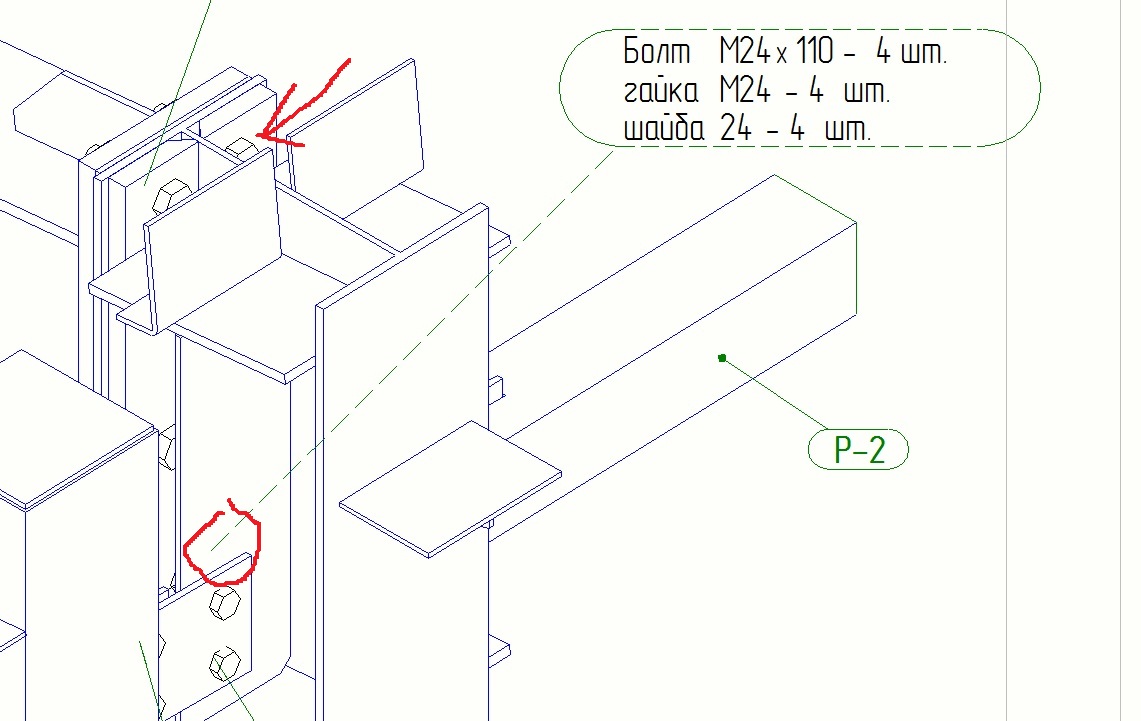

в предыдущем случае еще можно разобраться, а как быть с этим случаем? за ручки не двигается...
Вложения
Скрин 46.jpg

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение CuPo>I<a » 22 апр 2013, 11:50

виды, разрезы, сечения для кого придумали?! :)
3D - это картинка

Bagiration
Сообщения: 52
Регистрация: 05 фев 2012, 14:02

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Bagiration » 22 апр 2013, 12:09

Добрый день, уважаемые.

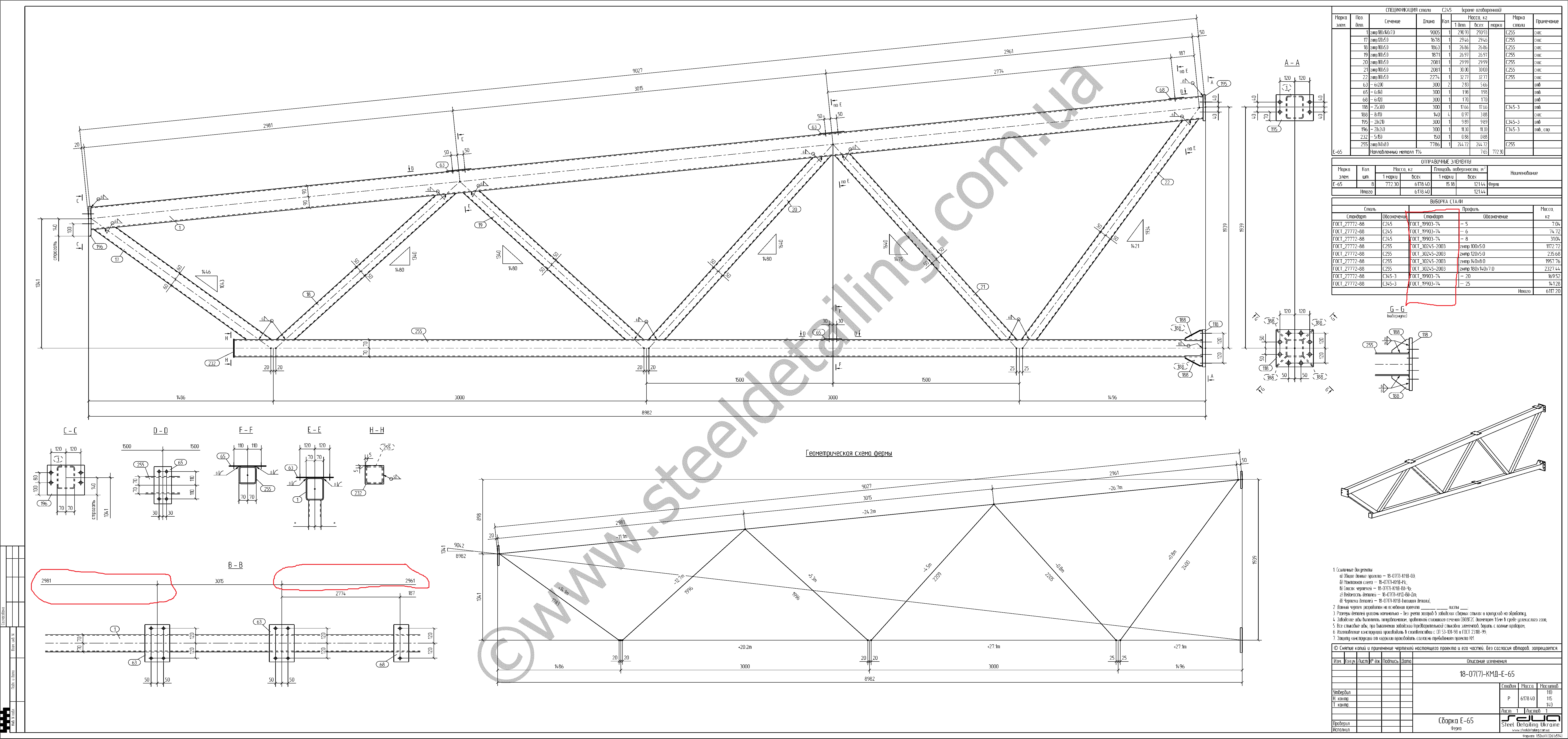

Уже который раз хочу узнать как можно сделать такой размер в Текле.
Прикладываю чертёж, который был сделан в Текле.
Вложения

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение CuPo>I<a » 22 апр 2013, 15:39

в 18 - легко - просто перенести крайнюю точку и размерный текст

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение meart » 25 апр 2013, 07:18

troy-47 писал(а):
CuPo>I<a писал(а):выноска идет к болту
в предыдущем случае еще можно разобраться, а как быть с этим случаем? за ручки не двигается...
попробуйте перетянуть метку с зажатой клавишей "Shift"
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Bagiration
Сообщения: 52
Регистрация: 05 фев 2012, 14:02

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Bagiration » 26 апр 2013, 10:18

Спасибо, всем. Получилось. Надо просто воспользоваться менюшкой Теги. Как-то раньше через них у меня не получалось. Щас получилось...

knut
Сообщения: 62
Регистрация: 07 апр 2012, 20:05

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение knut » 01 июн 2013, 18:28

Кто подскажет какой параметр отвечает за то, что б по умолчанию размер привязки пластин (ребер жескости например) был по центру?

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение PPS » 05 дек 2013, 13:15

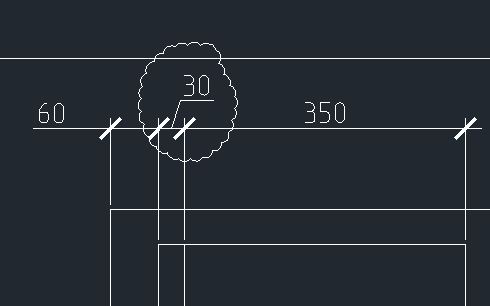

Как создавать такой размер на выноске???? :(
Вложения

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение dimitriy_popov » 05 дек 2013, 15:10

PPS писал(а):Как создавать такой размер на выноске???? :(
ни как.
можно задать приувеличение размера, чтоб текла сама расширила расстояние между засечками.
Вложения

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение PPS » 05 дек 2013, 15:16

У человека как-то плучилось.
viewtopic.php?f=5&t=2207#p11217

maxcim856
Сообщения: 49
Регистрация: 07 мар 2012, 17:47

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение maxcim856 » 05 дек 2013, 21:46

PPS писал(а):У человека как-то плучилось.
viewtopic.php?f=5&t=2207#p11217
Скорее всего там автокад

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение PPS » 06 дек 2013, 05:23

dimitriy_popov писал(а):
PPS писал(а):Как создавать такой размер на выноске???? :(
ни как.
можно задать приувеличение размера, чтоб текла сама расширила расстояние между засечками.
хорошо, но и приувеличение не хочет работать :(

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение dimitriy_popov » 06 дек 2013, 07:07

PPS писал(а):хорошо, но и приувеличение не хочет работать :(
Подробности - F1.
Вложения

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение PPS » 06 дек 2013, 08:10

dimitriy_popov спасибо!

Азат
Сообщения: 3
Регистрация: 30 авг 2017, 19:37

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Азат » 13 окт 2017, 16:47

PPS писал(а):
05 дек 2013, 13:15
Как создавать такой размер на выноске???? :(
Можно вот так:

Азат
Сообщения: 3
Регистрация: 30 авг 2017, 19:37

Re: Настройка выносок, размеров в чертежах Tekla Structures

Сообщение Азат » 13 окт 2017, 16:50

Азат писал(а):
13 окт 2017, 16:47
PPS писал(а):
05 дек 2013, 13:15
Как создавать такой размер на выноске???? :(
Можно вот так:
Чтобы вернуть все цифры на линию обратно, нужно выделить размерную цепочку и использовать команду "Объединить размерные линии".

Рак Роман
Сообщения: 282
Регистрация: 29 июн 2016, 09:23

Re: Настройка выносок, размеров в чертежах Tekla Structures в чертежах КМ, КМД, КЖ, АР

Сообщение Рак Роман » 15 ноя 2017, 10:52

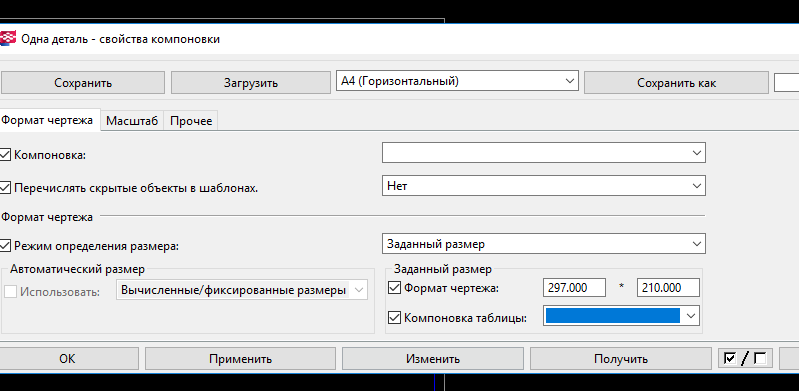

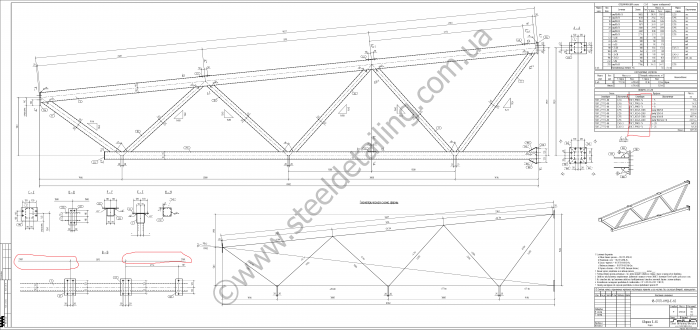

кто сталкивался с тем что при компановке листа А4 (горизонтально) нет не одной таблицы? - на всех остальных форматах есть таблицы а на этом нет
Вложения

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Настройка выносок, размеров в чертежах Tekla Structures в чертежах КМ, КМД, КЖ, АР

Сообщение meart » 15 ноя 2017, 21:13

Рак Роман писал(а):
15 ноя 2017, 10:52
кто сталкивался с тем что при компановке листа А4 (горизонтально) нет не одной таблицы? - на всех остальных форматах есть таблицы а на этом нет
выберите компановку и таблицы появятся
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Рак Роман
Сообщения: 282
Регистрация: 29 июн 2016, 09:23

Re: Настройка выносок, размеров в чертежах Tekla Structures в чертежах КМ, КМД, КЖ, АР

Сообщение Рак Роман » 16 ноя 2017, 09:15

meart писал(а):
15 ноя 2017, 21:13
Рак Роман писал(а):
15 ноя 2017, 10:52
кто сталкивался с тем что при компановке листа А4 (горизонтально) нет не одной таблицы? - на всех остальных форматах есть таблицы а на этом нет
выберите компановку и таблицы появятся
спасибо огромное!. Все рядом только надо внимательно глаза раскрыть. Да все получилось.
просто странно когда загружаю формат то пишет компановку КМД но таблицы нет , а когда повторно открываю свойства видов то уже компоновки нет. Вобщем главное то что решение есть. Спасибо большое еще раз.

Фома
Сообщения: 20
Регистрация: 08 дек 2020, 09:28

Re: Настройка выносок, размеров в чертежах Tekla Structures в чертежах КМ, КМД, КЖ, АР

Сообщение Фома » 07 июн 2022, 14:45

Вопрос по текстовой выноске.
Как сделать текст под линией выноски???

Ответить
phpbb3 styles

Вернуться в «Создание чертежей в Tekla Structures»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
