Чертежи деталей на одном листе Tekla Stuctures

Сообщение vladimir_a » 25 янв 2012, 11:15

Как сделать чтобы в шапке детали получилось так
Поз.137 (M1:10)
t3x358x150 С245
Кол-во: 1 шт.
Масса ед. 1.23 кг.

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Чертежи деталей на одном листе Tekla Stuctures

Сообщение Айдар » 25 янв 2012, 11:49

предлагаю это сделать не в шапке детали а к примеру над штампом ТПЛ шаблоном
П.С. вложения не закачиваются

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Чертежи деталей на одном листе Tekla Stuctures

Сообщение Таран Д. А. » 25 янв 2012, 11:54

Со вложениями разобрался. Все работает.

rka
Сообщения: 100
Регистрация: 11 янв 2012, 12:19
Откуда: Курган

Re: Чертежи деталей на одном листе Tekla Stuctures

Сообщение rka » 30 янв 2012, 15:40

В комплексных чертежах при добавлений позиции или сборки добавляется ее название, но получается текст мелковат и не того шрифта. Кто знает где редактируются эти параметры?

A.Kudrevskiy
Сообщения: 27
Регистрация: 10 янв 2012, 07:29

Re: Чертежи деталей на одном листе Tekla Stuctures

Сообщение A.Kudrevskiy » 30 янв 2012, 17:31

rka писал(а):В комплексных чертежах при добавлений позиции или сборки добавляется ее название, но получается текст мелковат и не того шрифта. Кто знает где редактируются эти параметры?
Содержание текста управляется переменной XS_MULTI_DRAWING_VIEW_TITLE, см. справку.
А вот шрифт собственно зависит... от текущих настроек вида чертежа. И этого кстати нет в справке.
То есть надо открыть любой чертеж, открыть свойства вида, на котором шрифт заголовка нас устраивает, нажать кнопку "применить". Закрыть данный чертеж и только после этого создавать комплексный чертеж.

Макар
Сообщения: 8
Регистрация: 27 янв 2012, 08:45

Re: Чертежи деталей на одном листе Tekla Stuctures

Сообщение Макар » 30 янв 2012, 19:47

А вот шрифт собственно зависит... от текущих настроек вида чертежа. И этого кстати нет в справке.
То есть надо открыть любой чертеж, открыть свойства вида, на котором шрифт заголовка нас устраивает, нажать кнопку "применить". Закрыть данный чертеж и только после этого создавать комплексный чертеж.
Если чертеж уже создан то можно изменить высоту заголовка следующим методом:
взять свойства внутреннего контура,Изображение
нажать на внешний контур и в свойствах нажать на получить и в метке уже изменить размер Изображение

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Чертежи деталей на одном листе Tekla Stuctures

Сообщение vladimir_a » 30 янв 2012, 20:31

Макар писал(а):
Если чертеж уже создан то можно изменить высоту заголовка следующим методом:
взять свойства внутреннего контура
У меня так не работает.Tekla 17SR1. Получается только как описал A.Kudrevskiy

Макар
Сообщения: 8
Регистрация: 27 янв 2012, 08:45

Re: Чертежи деталей на одном листе Tekla Stuctures

Сообщение Макар » 30 янв 2012, 20:42

У меня так не работает.Tekla 17SR1. Получается только как описал A.Kudrevskiy
странно, скрины сняты как раз с теклы 17sr1. А что именно не работает?

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Чертежи деталей на одном листе Tekla Stuctures

Сообщение vladimir_a » 31 янв 2012, 09:06

Макар писал(а):
У меня так не работает.Tekla 17SR1. Получается только как описал A.Kudrevskiy
странно, скрины сняты как раз с теклы 17sr1. А что именно не работает?
В уже созданном и не получается изменить высоту шрифта.

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Чертежи деталей на одном листе Tekla Stuctures

Сообщение vladimir_a » 07 мар 2012, 08:39

Да разобрался. Все работает. Нужно внимательно читать, Спасибо :)

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Чертежи деталей на одном листе Tekla Stuctures

Сообщение vladimir_a » 08 мар 2012, 02:22

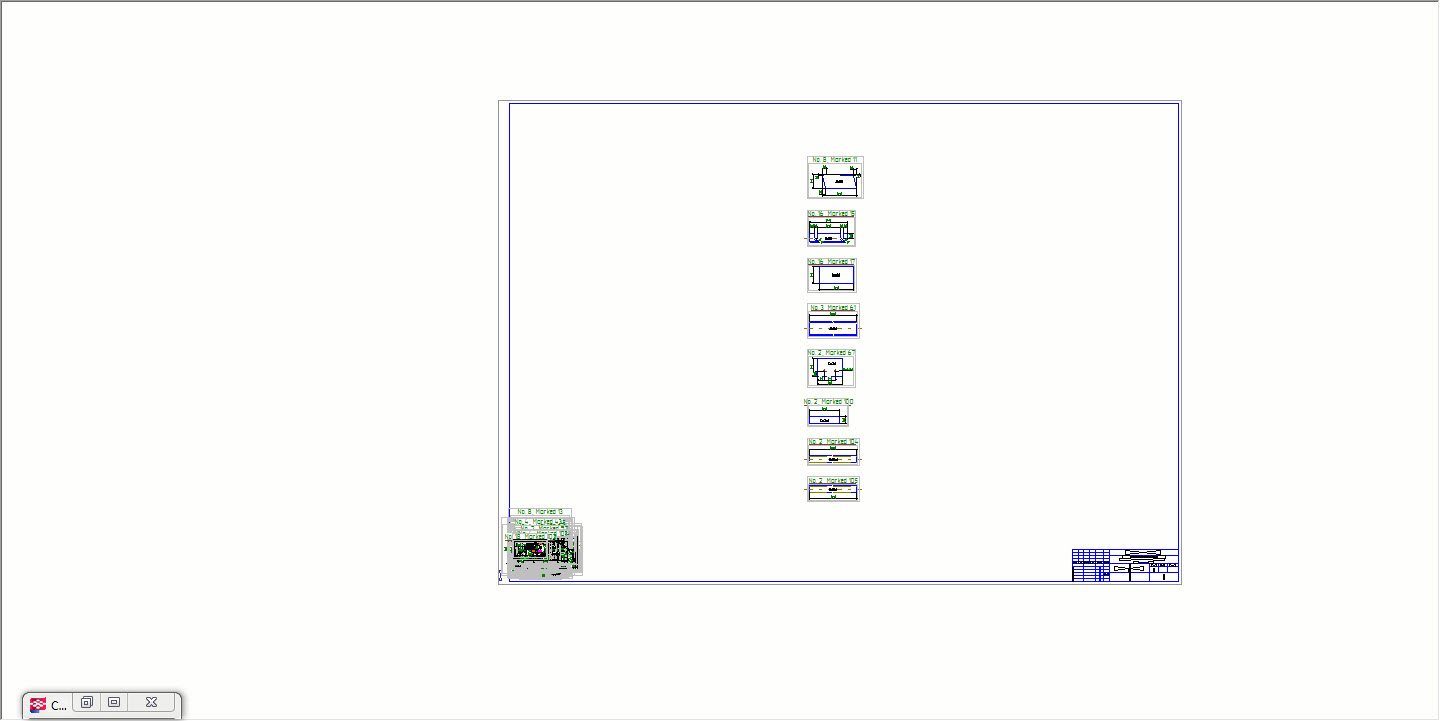

решил детальные чертежи на мульти расположить. вот что получилось :D . у всех так?
Вложения

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Чертежи деталей на одном листе Tekla Stuctures

Сообщение Айдар » 08 мар 2012, 15:10

Vla? скорей всего, виды те что снизу, являются фиксированными.

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Чертежи деталей на одном листе Tekla Stuctures

Сообщение vladimir_a » 08 мар 2012, 18:36

Айдар писал(а):Vla? скорей всего, виды те что снизу, являются фиксированными.
Да вы правы, фиксированные. :) Спасибо

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Чертежи деталей на одном листе Tekla Stuctures

Сообщение Айдар » 11 мар 2012, 07:00

В этом случае проще всего выделить все виды, сделать их свободными и применить "Выровнить все виды чертежей" :D

Андрей К
Сообщения: 5
Регистрация: 12 мар 2012, 10:15

Re: Чертежи деталей на одном листе Tekla Stuctures

Сообщение Андрей К » 12 мар 2012, 10:56

Какая может быть причина Tekla не экспортирует чертежи отдельных деталей в dwg и dxf?

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Чертежи деталей на одном листе Tekla Stuctures

Сообщение Айдар » 12 мар 2012, 12:20

Андрей К, давай сюда
viewtopic.php?f=19&t=45
действия согласно F1?
Если экспортируется несколько файлов, оставьте поле имени файла пустым.
