Развертка труб в Tekla Stuctures

Сообщение ZMK » 25 янв 2012, 08:35

Пришел заказ с большим количеством газоходов, диаметры труб от 1800мм.
Какой профиль выбрать чтобы подходило к следующим критериям:
-в спецификации выдавало габариты развертки(например: лист 16х2560, длинной 6000мм)
-в детали этой трубы делась сама развертка.

Есть соображения?

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Развертка труб.

Сообщение Айдар » 25 янв 2012, 09:44

Использовать для моделирования обычные параметрические профили для труб, а в спецификации создать формулу которая представляла б его в виде листа. Для развертки труб есть стандартная опция.

Аватара пользователя
ZMK
Сообщения: 187
Регистрация: 06 дек 2011, 05:34

Re: Развертка труб.

Сообщение ZMK » 25 янв 2012, 10:23

Айдар писал(а):Использовать для моделирования обычные параметрические профили для труб, а в спецификации создать формулу которая представляла б его в виде листа. Для развертки труб есть стандартная опция.
просто ради интереса, какая должна быть формула, что бы из параметра PD1860*10, 1480 получить Лист 10*1480, 5873? :roll:

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Развертка труб.

Сообщение vladimir_a » 25 янв 2012, 10:56

ZMK писал(а):
Айдар писал(а):Использовать для моделирования обычные параметрические профили для труб, а в спецификации создать формулу которая представляла б его в виде листа. Для развертки труб есть стандартная опция.
просто ради интереса, какая должна быть формула, что бы из параметра PD1860*10, 1480 получить Лист 10*1480, 5873? :roll:
Присоединяюсь к вопросу. Про развертку на чертеже - форма получаемая в цеху, знаю про формулу в спецификации не знаю :?:

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Развертка труб в Tekla Stuctures

Сообщение Айдар » 25 янв 2012, 12:14

1. ширина листа определяется по формуле: (диаметр (минус) толщина стенки)*3.14
2. в свойстве детали на чертеже ставим форма получаемая в цеху (учтите что чертеж по умолчанию дается по наружному диаметру трубы - для шаблонов резки!!!)

тут подробнее viewtopic.php?f=11&t=11&p=680#p680

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Развертка труб в Tekla Stuctures

Сообщение vladimir_a » 27 янв 2012, 08:37

Айдар писал(а):1. ширина листа определяется по формуле: (диаметр (минус) толщина стенки)*3.14
Блин, все так элементарно :lol:

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Развертка труб в Tekla Stuctures

Сообщение Айдар » 30 янв 2012, 20:15

Этим интересна ТС "Внедрение элементарного сложными инструментами..." ;)

sanybod
Сообщения: 48
Регистрация: 20 янв 2013, 12:27

Re: Развертка труб в Tekla Stuctures

Сообщение sanybod » 13 фев 2013, 08:34

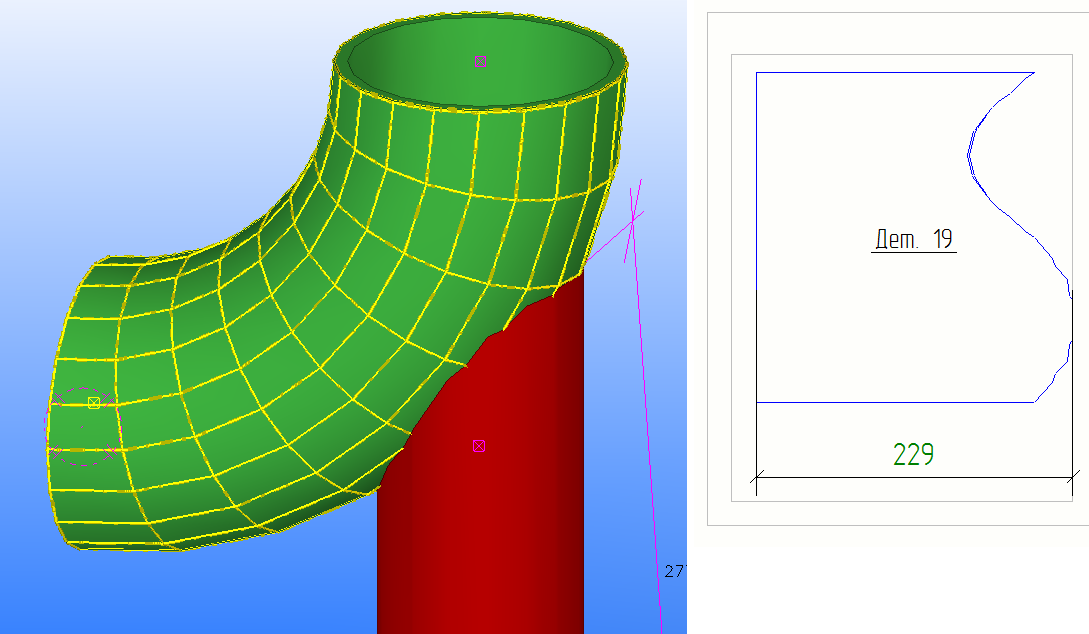

Подскажите как получить нормальную развертку трубы, срез получен "обрезать деталь другой деталью" - деталь крутоизогнутый отвод.
Вид на чертеже: деталь получаемая в цеха.
1. Получается труба с зазубреннами - не хватает точности детализации что ли, и соответственно и развертка такая же на чертеже.
2. Нет размеров развертки
Вложения

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Развертка труб в Tekla Stuctures

Сообщение vladimir_a » 13 фев 2013, 09:12

sanybod писал(а):Подскажите как получить нормальную развертку трубы, срез получен "обрезать деталь другой деталью" - деталь крутоизогнутый отвод.
Вид на чертеже: деталь получаемая в цеха.
1. Получается труба с зазубреннами - не хватает точности детализации что ли, и соответственно и развертка такая же на чертеже.
2. Нет размеров развертки
в расширенных смотреть нужно точность отображения труб

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Развертка труб в Tekla Stuctures

Сообщение Alex » 13 фев 2013, 10:50

В текле проблема с развертками, одни сплошные вопросы. Стараемся пересогласовывать такие узлы, а если делаем КМ сами, то не использовать такие соединения. Дело не только в текле, на заводе такие штуки делать тоже проблематично.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

sanybod
Сообщения: 48
Регистрация: 20 янв 2013, 12:27

Re: Развертка труб в Tekla Stuctures

Сообщение sanybod » 13 фев 2013, 11:17

По шаблонам делать в цехе не сложно. Но на чертеже должна быть развертка (Компас и advance steel делаю это легко) и шаблон нерванный.
У всех свои недостатки :( жалко конечно, не ожидал.

rka
Сообщения: 100
Регистрация: 11 янв 2012, 12:19
Откуда: Курган

Re: Развертка труб в Tekla Stuctures

Сообщение rka » 13 фев 2013, 14:00

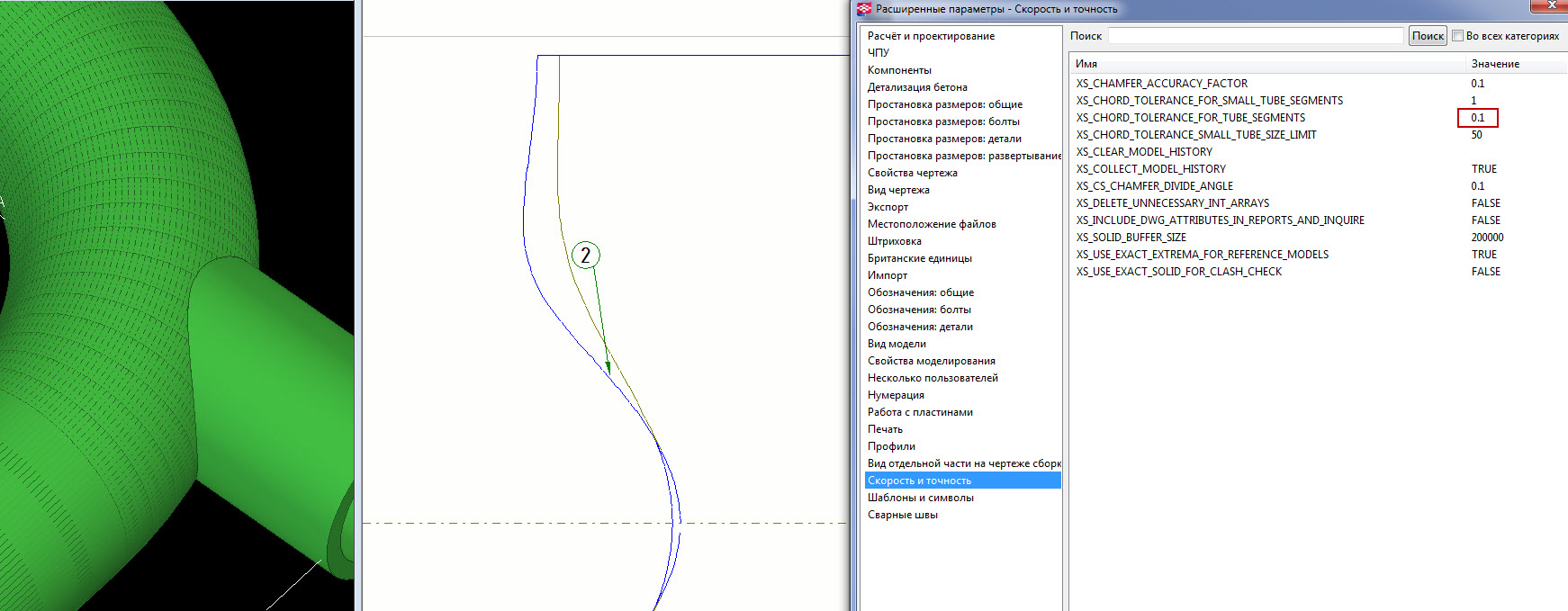

Попробуй с точностью поиграть.
Вложения

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Развертка труб в Tekla Stuctures

Сообщение Alex » 13 фев 2013, 16:57

:) Можно так же купить mazak 3D Laser Machines, она по dstv файлам без шаблонов и разверток все сделает. Я не видел ни одной нормальной развертки из текла, приходится дорабатывать в сторонних программах.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Развертка труб в Tekla Stuctures

Сообщение vladimir_a » 13 фев 2013, 19:02

Alex писал(а)::) Я не видел ни одной нормальной развертки из текла

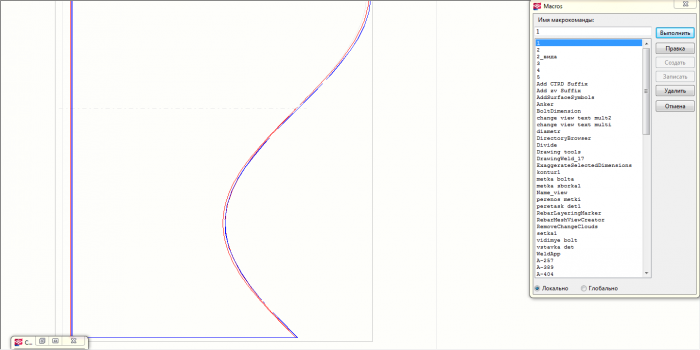

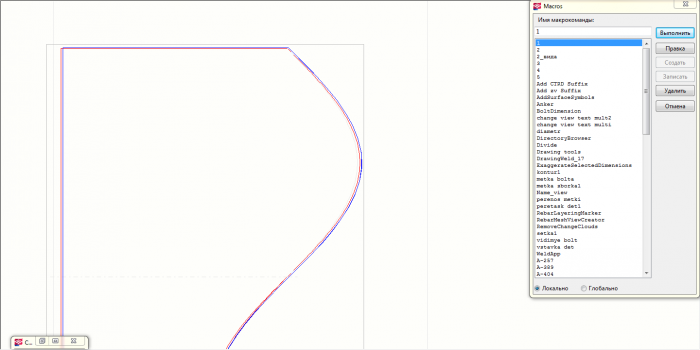

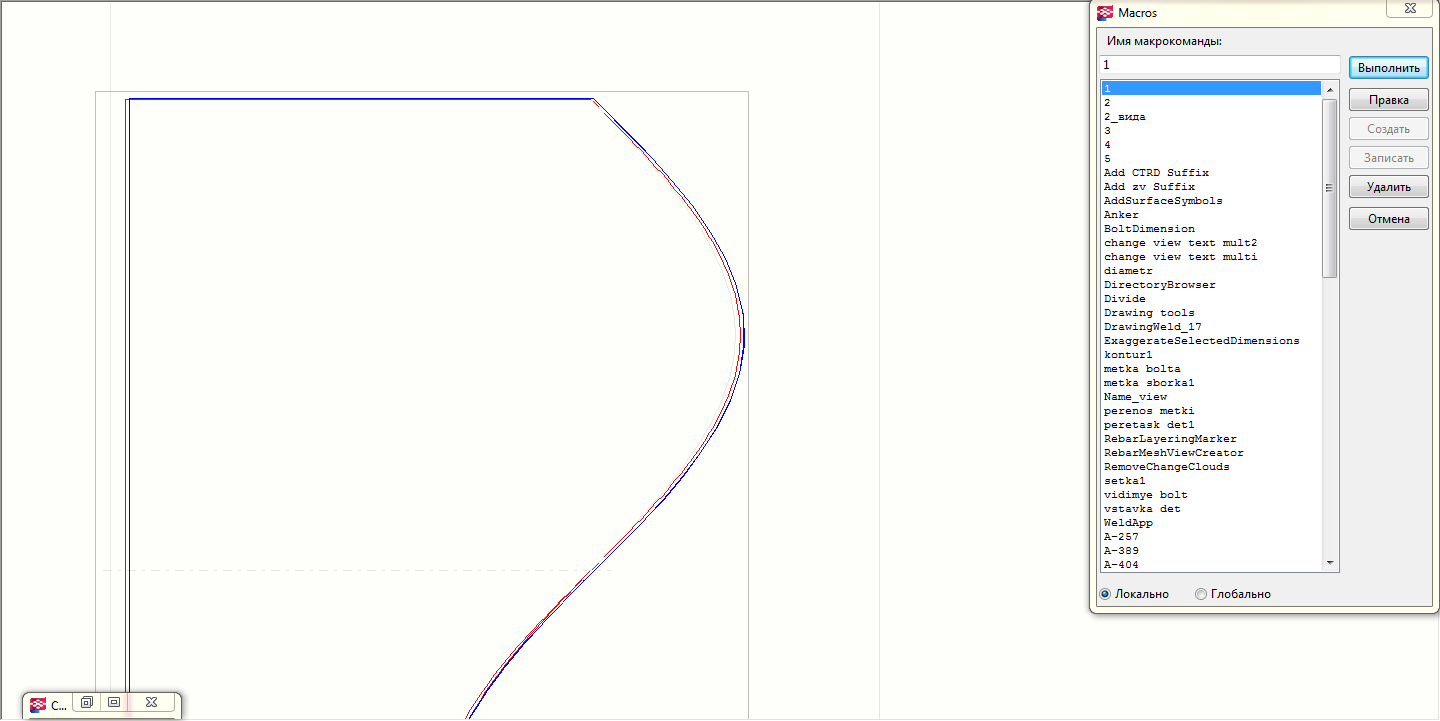

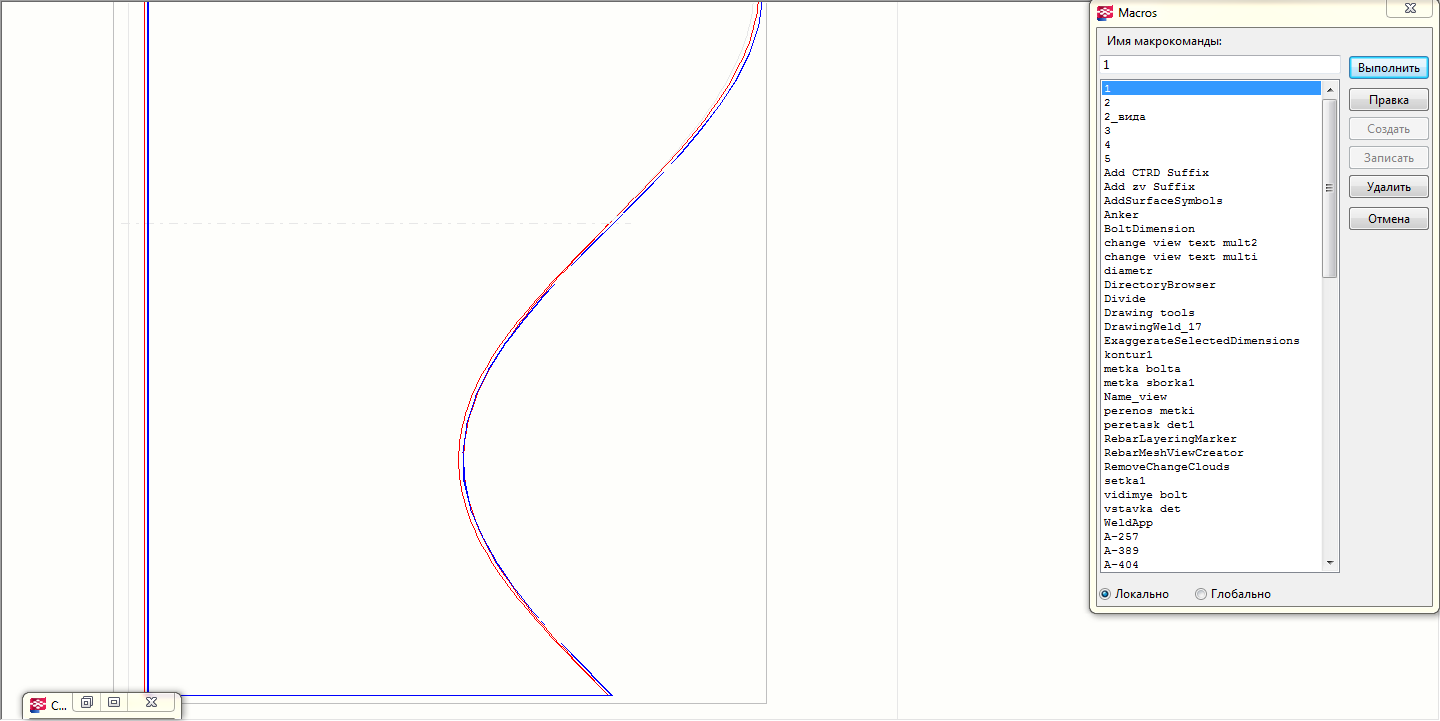

Сравнивал развертки из T-Flex с теклой. синий контур T-Flex красный- текла. разницы вроде никакой)
Вложения

Аватара пользователя
teandrey89
Сообщения: 120
Регистрация: 11 июл 2012, 01:18
Откуда: Saint Petersburg

Re: Развертка труб в Tekla Stuctures

Сообщение teandrey89 » 02 мар 2013, 20:13

А как просто сам чертеж развертки в ТЕКЛЕ создать?
Вложения

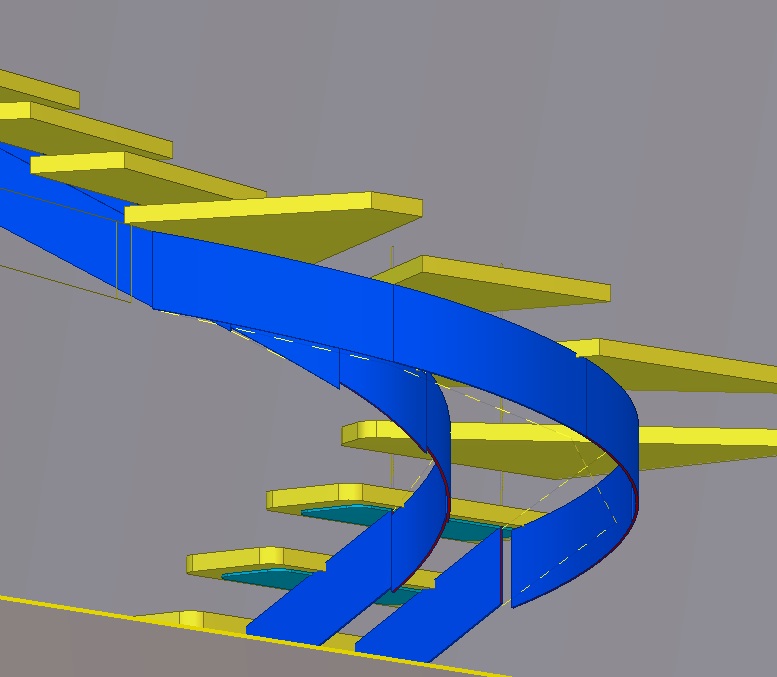

нужна развертка вот такой детали лестницы

Аватара пользователя
AntonB
Сообщения: 56
Регистрация: 19 дек 2012, 17:05

Re: Развертка труб в Tekla Stuctures

Сообщение AntonB » 04 мар 2013, 11:26

справка в текле

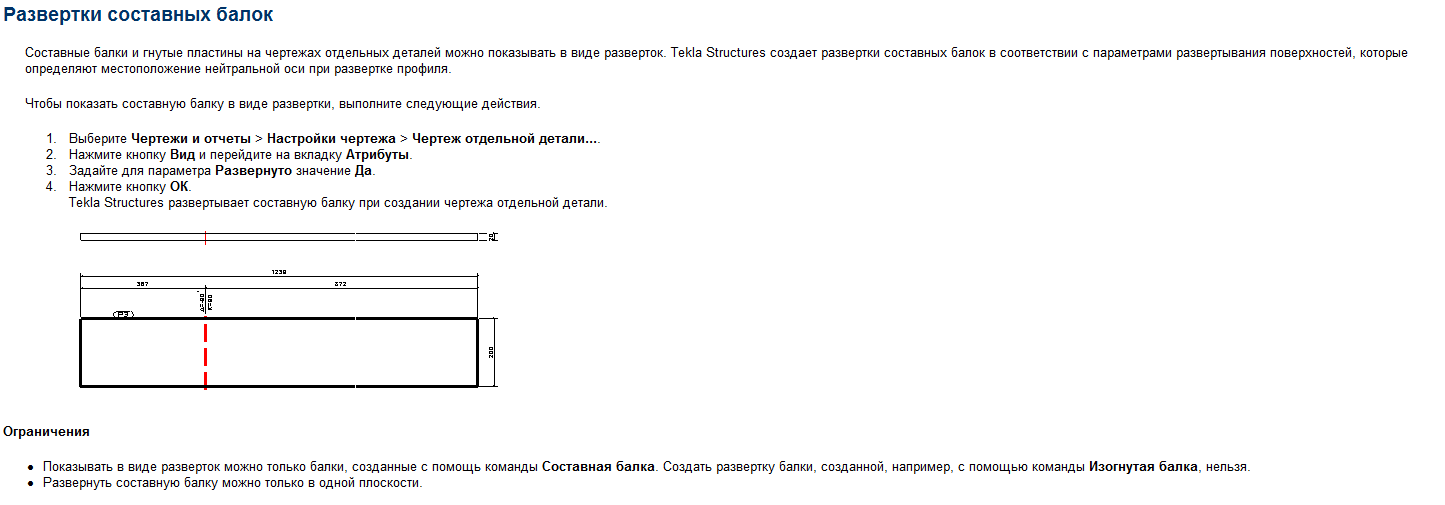

Вложения

Аватара пользователя
teandrey89
Сообщения: 120
Регистрация: 11 июл 2012, 01:18
Откуда: Saint Petersburg

Re: Развертка труб в Tekla Stuctures

Сообщение teandrey89 » 04 мар 2013, 21:47

справка в текле[/quote]
о ни чего!!! круто буду знать, спасибо....

Аватара пользователя
teandrey89
Сообщения: 120
Регистрация: 11 июл 2012, 01:18
Откуда: Saint Petersburg

Re: Развертка труб в Tekla Stuctures

Сообщение teandrey89 » 11 мар 2013, 14:49

Нет не получается так сделать...

Аватара пользователя
teandrey89
Сообщения: 120
Регистрация: 11 июл 2012, 01:18
Откуда: Saint Petersburg

Re: Развертка труб в Tekla Stuctures

Сообщение teandrey89 » 11 мар 2013, 14:55

vla писал(а):
Alex писал(а)::) Я не видел ни одной нормальной развертки из текла
Сравнивал развертки из T-Flex с теклой. синий контур T-Flex красный- текла. разницы вроде никакой)
Каким образом вы делаете чертежи разверток труб в текле?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Развертка труб в Tekla Stuctures

Сообщение Таран Д. А. » 11 мар 2013, 17:01

Это одна из форм отображения детали

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Развертка труб в Tekla Stuctures

Сообщение Айдар » 15 апр 2013, 11:04

teandrey89 писал(а):Нет не получается так сделать...
В вашем случае поможет
свойство--деталь представление детали-форма получаемая в цеху

koshka
Сообщения: 22
Регистрация: 04 дек 2012, 19:25

Re: Развертка труб в Tekla Stuctures

Сообщение koshka » 29 авг 2013, 13:29

Можно поподробнее как сделать развертку конуса

sa_boyko
Сообщения: 5
Регистрация: 03 окт 2013, 14:57

Re: Развертка труб в Tekla Stuctures

Сообщение sa_boyko » 03 окт 2013, 15:02

Добрый день, а подскажите пожалуйста как непосредственно сделать развертку?
я создал 2 трубы, подрезал одну по другой. Из нужной трубы сделал чертеж сборки. Не могу теперь получить развертку. Не злитесь пожалуйста за глупый вопрос.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Развертка труб в Tekla Stuctures

Сообщение Таран Д. А. » 14 окт 2013, 10:50

sa_boyko писал(а):Добрый день, а подскажите пожалуйста как непосредственно сделать развертку?
я создал 2 трубы, подрезал одну по другой. Из нужной трубы сделал чертеж сборки. Не могу теперь получить развертку. Не злитесь пожалуйста за глупый вопрос.
Нажми на деталь правой кнопкой и создай чертеж отдельной детали в свойствах полученного вида поставь в настройках / деталь . в отображении форма получаемая в цеху.

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Развертка труб в Tekla Stuctures

Сообщение DrBianko » 05 фев 2014, 15:01

1.
Айдар писал(а):2. в свойстве детали на чертеже ставим форма получаемая в цеху (учтите что чертеж по умолчанию дается по наружному диаметру трубы - для шаблонов резки!!!)
А можно как-то строить развертку по нейтральной линии? Где это значение по умолчанию меняется найти не могу.
Как в Компасе ставить:
http://s006.radikal.ru/i214/1402/47/8633134a1a6f.jpg

2. Когда делал развертки трубы, все норм было, сейчас пытаюсь сделать развертку полутрубы, одна делать получается, вторая просто пропадает на чертеже когда изм. на Форма получаемая в цеху. Глубину вида пробовал менять.

Контур:
http://s017.radikal.ru/i444/1402/4a/01a81156dc6b.jpg

Форма получаемая в цеху:
http://s019.radikal.ru/i616/1402/02/a729f82004b8.jpg

Ответить
