3D моделирование в Tekla Structures

В данном разделе Вы можете задавать любые вопросы по 3D моделированию в Tekla Structures. Специалисты сайта http://TopEngineer.ru/ постараются ответить на все Ваши вопросы. Рекомендуем подробно описывать свою проблему и подкреплять вопрос изображением.

vla_al писал(а):Вот использую я каталог профилей взятый с одной из ваших моделей.как мне его сделать по умолчанию. а то при при первом запуске выходит см.скрин
и пишет неизвестный профиль. приходится идти на вкладки и там выбирать

Есть три варианта решения:
1. Полностью использовать нашу среду KMD_Rus. Там такие мелочи уже все прописаны.
2. Выбрать профиль и нажать применить, сохранить как standart.
3. Через поиск найти файл в котором сохранить изменение. И скопировать его себе в среду. Тогда даже при создании новых проектов профиль будет именно тот, который Вам нужен.
Обратите особое внимание, что списки материалов тоже могут не совпадать. В нашем каталоге материалов буквы русские в стандартной среде английские.

Сообщение **GunGameStar** » 09 дек 2011, 10:50

подскажите где можно достать на русском языке учебно-методическую документацию или видеоуроки какие-нибудь?

Сообщение **GunGameStar** » 09 дек 2011, 10:54

прочитал на topingeneer.ru..."Предварительная оценка количества металла . Для участия фирмы в тендере требуется быстро и с достаточной точностью определить количество металла и бетона необходимого для реализации проекта. На основании полученных цифр по расходу материалов составляется предварительная смета.
Главным условием составления предварительной спецификации расходных материалов это минимальные затраты времени при погрешности оценке не выше 10-15 %"...10-15% это не мало((

Редко готовые км сделанный в Автокаде бывает точнее. Тендерные оценки намного более грубые чем в готовых КМ.

sergij · Сообщение **sergij** » 23 дек 2011, 12:57

Здравствуйте!
Подскажите, пожалуйста, в Tekle можно создавать свои узлы крепления конструкций, или только редактировать представленные в базе?
Спасибо!

sergij писал(а):Здравствуйте!
Подскажите, пожалуйста, в Tekle можно создавать свои узлы крепления конструкций, или только редактировать представленные в базе?
Спасибо!

Узлы создавать можно.
Сложность узла ограничивается лишь вашей фантазией.
Узлы можно делать параметрический.
Если есть конкретный узел. Пигшите здесь вампомогут.
viewtopic.php?f=13&t=16

Сообщение **vladimir_a** » 26 дек 2011, 10:54

Как вы моделируете тяжи? Вопрос в том, что шпильки мы точим, а вот гайки к ним мы покупаем. Как вообще реализовать такой компонент?

Сообщение **ZMK** » 27 дек 2011, 09:01

vla писал(а):Как вы моделируете тяжи? Вопрос в том, что шпильки мы точим, а вот гайки к ним мы покупаем. Как вообще реализовать такой компонент?

возможно придется создать не один профиль(гайка) и уже его добавлять в компонент... я думаю так

nadoelo · Сообщение **nadoelo** » 27 дек 2011, 09:39

Попробую спросить здесь.

У вас в примерах работ есть интересное описание:

"Для сокращения количества типоразмеров деталей и упрощения изготовления сборок на заводе, а так же производства монтажа металлоконструкций на объекте, была проведена оптимизация. С помощью TeklaStructures найдены все детали с разницей в 3 мм и обозначены одной позицией. Такая процедура занимает всего несколько минут."

Я не могу понять, какой логической выборкой можно выбрать детали с разными размерами в пределах 3мм?

nadoelo писал(а):Попробую спросить здесь.

У вас в примерах работ есть интересное описание:

"Для сокращения количества типоразмеров деталей и упрощения изготовления сборок на заводе, а так же производства монтажа металлоконструкций на объекте, была проведена оптимизация. С помощью TeklaStructures найдены все детали с разницей в 3 мм и обозначены одной позицией. Такая процедура занимает всего несколько минут."

Я не могу понять, какой логической выборкой можно выбрать детали с разными размерами в пределах 3мм?

В настройках нумерации можно выставь пределы отклонений геометрии для разных типов объектов.
Проводя нумерацию для серии выбранных объектов модно задавать для каждой серии свои отклонения. Допустим прогонкам +-3 мм колоннам +-2 связям +-1 и тд.

nadoelo · Сообщение **nadoelo** » 27 дек 2011, 12:18

Вот это скорость реакции!

Спасибо за ответ. Система достойная, судя по всему.

ZMK писал(а):
vla писал(а):Как вы моделируете тяжи? Вопрос в том, что шпильки мы точим, а вот гайки к ним мы покупаем. Как вообще реализовать такой компонент?
возможно придется создать не один профиль(гайка) и уже его добавлять в компонент... я думаю так

Так и есть. Только на чертежах прутков надо указывать направление резьбы. В толреп входи 2 прутка. Один с левой резьбой другой с правой.

Vanesso · Сообщение **Vanesso** » 28 дек 2011, 11:30

Какой смысл при моделировании стальных балок, колонн и пр. в графе "Имя" ставить "ГОСТ ххх"? И что при этой логике надо вводить при моделировании монолитных элементов?
Может, я чего-то не понимаю, но мне кажется, что это совсем бредовая идея. В каталоге профилей у каждого профиля есть атрибуты Design order и Design group. Можно вписать ГОСТ в один из них, можно задать свой пользовательский атрибут, если не нравятся эти. Но зачем писать ГОСТ как имя детали?

Гост так и забит.. Его писать не надо.

Вопрос немного в другом.

Просто толреп покупается готовый, их не производят на заводе вместе с остальными конструкциями. Вопрос просто в том как его обозначить в модели чтобы он правельно попал в спецификацию. Для толрепа создаем новый профиль и называем его ”Толреп (размеры)”.
В модели он отображается условно. На чертежах маркируется правильно как толреп и в ведомости попадает правильно как толреп.

Сообщение **vladimir_a** » 28 дек 2011, 14:02

А если это не талреп, а гайка М20 ГОСТ5915-70. Как ее правильно создать?

Сообщение перемещено в другую ветку.

Давай вопрос в разделе по болтам. Там отвечу.

vla писал(а):Как вы моделируете тяжи? Вопрос в том, что шпильки мы точим, а вот гайки к ним мы покупаем. Как вообще реализовать такой компонент?

Есть вот такие варинты.

Вот такой компонент интереснее.

Сообщение **Айдар** » 09 янв 2012, 18:58

Супер

Однако времени наверное ушло много на такую детализацию
Как вы решали вопрос нумерации?

Нумерация тросов не нужна. Они погонными метрами указаны в спецификации. С метражом проблем нет..Это просто балка. Делалось быстро.

Сообщение **Айдар** » 10 янв 2012, 23:20

По поводу балки сомнений не было

Сообщение **rka** » 11 янв 2012, 12:30

Как в модели отфильтровать товарные марки состоящие только из 1 детали.

А зачем отфильтровывать эти марки? В ведомостях или в чертежах? Есть несколько способов, в зависимости от того, что нужно. уточните вопрос.

Сообщение **rka** » 11 янв 2012, 13:02

в виде оставить видимые только марки состоящие из 1 детали

....Инструментом "фильтр вида" этого сделать не получится (только перечисляя в строке фильтра позиции марок или ID). Более простой вариант, можно выбрать эти марки по чертежам однодетальных марок и выполнить команду "показать только выбранное". Но тогда они с вида не исчезнут, а станут почти прозрачными. Я уверен, вашу задачу можно решить более простым путем.
А что хотите сделать? Скриншот, создать отчет, просто скрыть лишние детали чтобы не мешали работать? В общем, уточните задачу.......

Нашел решение этой проблемы. Для начала выберите однодетальные марки в модели и задайте им какой-нибудь пользовательский аттрибут. Задем фильтруйте что угодно и где угодно по этому аттрибуту.
Как выбрать однодетальные марки? Вижу два способа:
1. Создать текстовый отчет с ID таких марок (в редакторе шаблонов такие марки выделить очень просто), выбрать эти марки в модели по отчету.
2. Включить переменную: XS_USE_ASSEMBLY_NUMBER_FOR=LOOSE_PART. Таким образом номер детали, не входящей в сборку, будет затираться номером сборки. Вы отсортируете чертежи таких деталей по списку, далее выбирайте эти марки по чертежам.

Сообщение **rka** » 13 янв 2012, 10:58

В накладках сделать скосы, а маркировка совпадает с основными конструкциями.

YouTube · Сообщение **CuPo>I<a** » 13 янв 2012, 12:45

A.Kudrevskiy писал(а): ... Включить переменную: XS_USE_ASSEMBLY_NUMBER_FOR=LOOSE_PART. Таким образом номер детали, не входящей в сборку, будет затираться номером сборки. Вы отсортируете чертежи таких деталей по списку, далее выбирайте эти марки по чертежам.

зачем чего-то включать/выключать? получил список марок-выбрал их в отчете, они в модели подсветились и делай с ними чего хош

gad · Сообщение **gad** » 14 янв 2012, 20:18

Добавил 2 узла на основании компонента 144 - 8_bolt_rows и 7_bolt_rows. Первый должен срабатывать при балке IPE600 второй при IPE500. В AutoDefaults создал настройку Custom Factory в которой прописал дополнительно для компонента 144 два правила IPE600 и IPE500, к которым подрубил 8_bolt_rows и 7_bolt_rows соответственно.
Далее при смене профиля балки IPE600 на IPE500(и на оборот) внешний вид узла не изменяется, но при запросе компонента пишутся узлы с соответствии с правилами определенными в настройках.
Архив модели приложен.

Ясно. 10 скачиваний и ни одного ответа. Если модель не открывается то хоть отпишите.

Сообщение **Айдар** » 26 янв 2012, 09:03

Возможно создать фильтр в модели для деталей у которых соседняя деталь ~бетон?

Айдар писал(а):Возможно создать фильтр в модели для деталей у которых соседняя деталь ~бетон?

Нет. Соседняя деталь это не конкретный объект а любой объект в ограниченном пространстве вокруг детали. Как минимум надо задать такое пространство.
Такой выборки создать невозможно. А для какой задачи необходим такой выбор?

Сообщение **Айдар** » 05 фев 2012, 12:13

Была необходимость задать атрибут деталям прилегающих к бетонным конструкциям, для определения монт. сварки на этих деталях.
Удалось определить через ряд фильтров.

Мы таким деталям даем префикс для закладных деталей.

Praetorianec

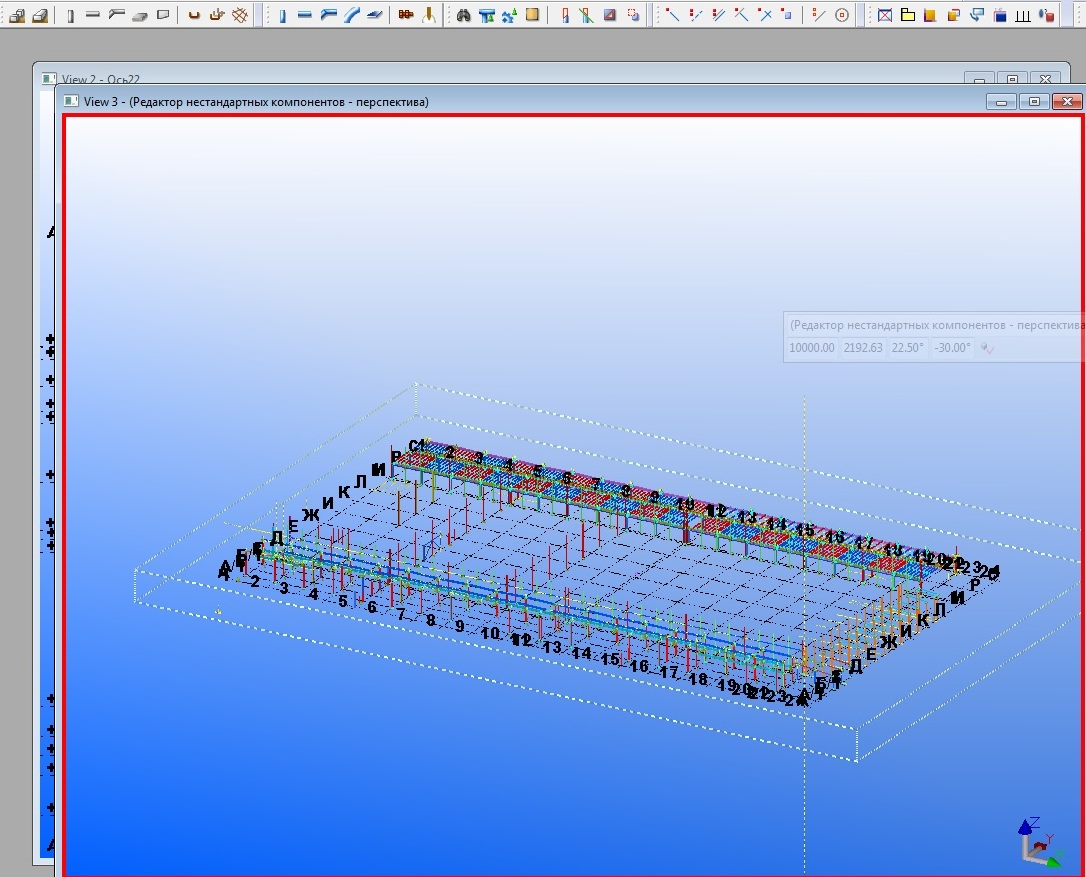

В процессе моделирования возникла проблема - все создаваемые вручную виды имеют вместо префикса "Вид такой-то" префикс "(Редактор нестандартных компонентов)". Входил-выходил в редактор самих компонентов - не помогает, все равно все виды именуются так. Кто сталкивался с подобными проблемами и не влияет ли моделирование в виде с таким префиксом действительно на компоненты?

Сообщение **Айдар** » 07 фев 2012, 12:17

В скобках ставиться название последнего рабочего пространства (окна модели) на котором было вызвано окно свойства рабочего пространства и нажата кнопка "применить"
Проблем от этого нет
1. можно поменять имя в любое время!
2. по умолчанию, при создании чертежей общего вида, название вида берется отсюда!

Val_tin85 · Сообщение **Val_tin85** » 23 фев 2012, 11:55

Добрый день. Подскажите пожалуйста, как сделать так, чтобы детали каждой сборки нумеровались начиная с первой.

Сообщение **Айдар** » 24 фев 2012, 07:06

Val_tin85 писал(а):Добрый день. Подскажите пожалуйста, как сделать так, чтобы детали каждой сборки нумеровались начиная с первой.

Думаю в этом случае возможен только один вариант:
детали каждой сборки должны иметь свой оригинальный прификс

Разные детали имеют разный номер. По-моему все логично. Если детали внутри каждой сборки будут нумероваться с единицы, то одинаковы детали будут иметь разные номера, а разные детали наоборот будут иметь одинаковые номера. Зачем вносить столько бардака в проект? Это не логично. Так в Текле сделать не получится. Именно поэтому в таком случае стоит задавать префиксы деталей для каждой сборки. Опять же какова целесообразность такого действия?

Проблема со сборками.
Иногда (мы не смогли отследить закономерность) - готовые сборки объединяются вместе. Например, колонна объединяется с балкой. НО:
1) они физически не контактируют друг с другом - находятся на расстоянии.
2) у них нет общих компонент.

обычно такое происходит после сохранения (работаем в многопользовательском режиме).
Кто-нибудь сталкивался подобным?
Есть ли рецепты противодействия?

Кто то случайно ткнул сварку. Быть рядом объекты и не должны

Таран Д. А. писал(а):Кто то случайно ткнул сварку. Быть рядом объекты и не должны

просто это уже не первый раз. вроде никто не тыкал.
а можно отследить как-то историю изменений? то есть кто именно и когда сделал сборку общей?

Сообщение **ZMK** » 29 фев 2012, 12:54

Владимир Шнейдер писал(а):
Таран Д. А. писал(а):Кто то случайно ткнул сварку. Быть рядом объекты и не должны
просто это уже не первый раз. вроде никто не тыкал.
а можно отследить как-то историю изменений? то есть кто именно и когда сделал сборку общей?

запроси свойства детали входящий в эту сборку, внизу будет история, "кто последний -тот последний (с)"

Код: Выделить всё


Дополнительно:

Владелец                      : ***
GUID                          : ID4F29E045-0000-0367-3133-323831343830
Создано                       : 02.02.2012 13:16:34  ***   ##
Изменено                      : 27.02.2012 09:12:18  ***   ##

History
02.02.2012 13:16:34       insert     ***  ##
03.02.2012 09:18:23       update     ***  ##
20.02.2012 16:38:55       numbering  ***  ##
21.02.2012 10:35:53       update     ***  ##
21.02.2012 15:55:00       numbering  ***  ##
27.02.2012 09:12:18       update     ***  ##
27.02.2012 09:12:56       numbering  ***  ##

Сообщение **rka** » 05 мар 2012, 14:45

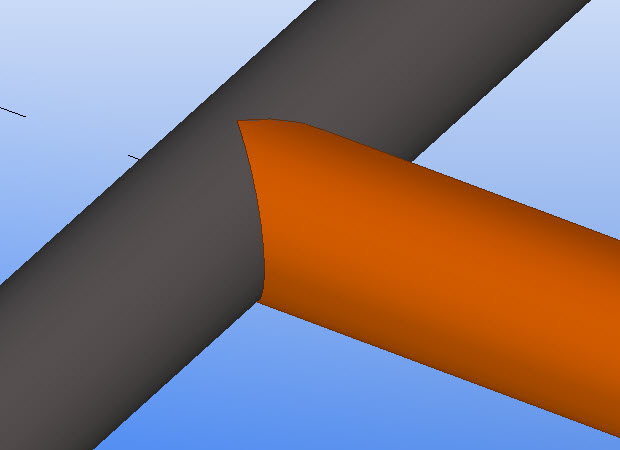

Подскажите, как справлялись с разделками на трубы? На трубу под прямым углом к плоскости еще могу разделку сделать, но что-то сложнее уже не получается.

rka писал(а):Подскажите, как справлялись с разделками на трубы? На трубу под прямым углом к плоскости еще могу разделку сделать, но что-то сложнее уже не получается.

Тебе надо делать развертку труб?

Сообщение **rka** » 05 мар 2012, 15:52

хочу нанести на трубу разделку под полный провар

Чертеже можно обозначить только текстом разделку столь сложной кромки.
Развертку на такую кромку дать не получится.

Сообщение **vladimir_a** » 05 мар 2012, 17:45

rka писал(а):хочу нанести на трубу разделку под полный провар

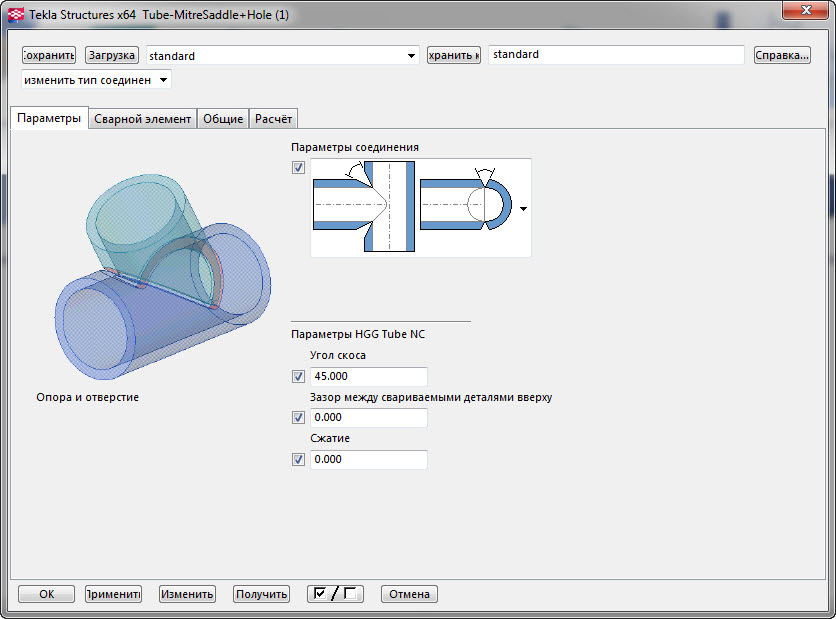

Вы про эту?

На сколько я помню этот компонент не вырезает фаску в модели а только загоняет ее в атрибут детали.

Сообщение **Айдар** » 06 апр 2012, 13:35

Возможно как нибудь прорезать составную балку, на две части?

Мне такой метод неизвестен

Сообщение **vladimir_a** » 06 апр 2012, 21:08

Такой вопрос: три человека работают над одним объектом на трех локальных компьютерах с разными областями, создают чертежи. Можно ли потом как-то их всех объединить в одну модель, вместе с чертежами?

Сообщение **Айдар** » 07 апр 2012, 16:14

На сколько я знаю, чертежи в ТС ни импорту, ни экспорту не даются, система создания файлов чертежей не позволяет
Однако возможно несколько моделей сращивать в единую, команда: "Копирование объектов из другой модели"
Иначе говоря, пусть ваши модели остаются сами по себе, играйте нумерацией.

knut · Сообщение **knut** » 07 апр 2012, 20:16

vla писал(а):Такой вопрос: три человека работают над одним объектом на трех локальных компьютерах с разными областями, создают чертежи. Можно ли потом как-то их всех объединить в одну модель, вместе с чертежами?

копировать из модели в модель, а чертежи клонировать из той модели откуда копировались объекты(предварительно сделав их). Тут неплохо было б чтоб оси были у всех одни и те же. Как то делали что то в этом роде, минимум корректировки и все

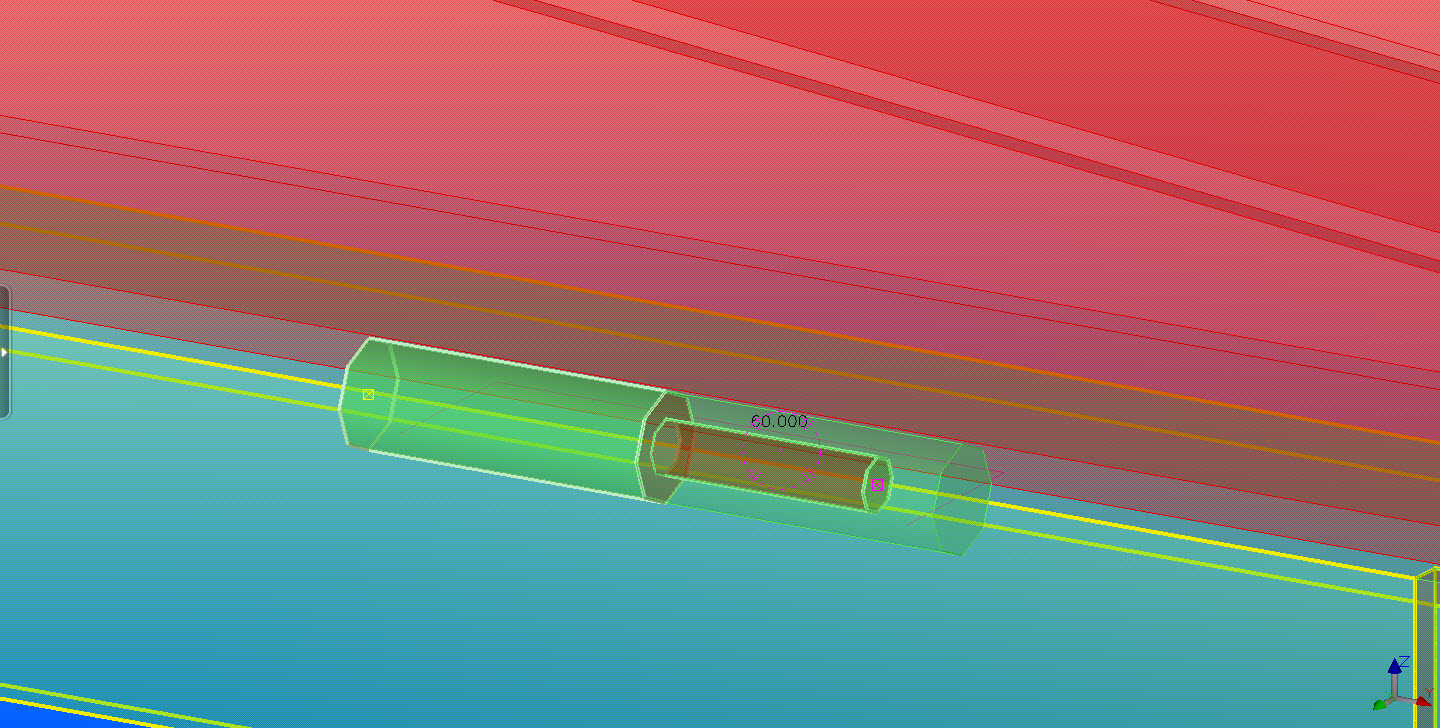

Вопрос: можно ли в текле создать втулку с 2-мя разными диаметрами ( надо соорудить навес для ворот типа "папка" "мамка"... ну вроде как так у слесарей слышал))

Сообщение **vladimir_a** » 10 апр 2012, 09:05

knut писал(а): Вопрос: можно ли в текле создать втулку с 2-мя разными диаметрами ( надо соорудить навес для ворот типа "папка" "мамка"... ну вроде как так у слесарей слышал))

Сообщение **vladimir_a** » 10 апр 2012, 09:14

knut писал(а): копировать из модели в модель, а чертежи клонировать из той модели откуда копировались объекты(предварительно сделав их). Тут неплохо было б чтоб оси были у всех одни и те же. Как то делали что то в этом роде, минимум корректировки и все

Спасибо, сам тоже так думаю делать. Дамп модели чертежи передает, но жаль, что его можно вставлять только один раз.

knut · Сообщение **knut** » 10 апр 2012, 12:47

Что можно сделать втулку - понятно, а вот с помощью каких команд, пробовал вырез деталь деталью - не вышло. Подскажите каким образом

Сообщение **pdimav** » 10 апр 2012, 12:56

knut писал(а):Что можно сделать втулку - понятно, а вот с помощью каких команд, пробовал вырез деталь деталью - не вышло. Подскажите каким образом

Детализация\Прикрепить деталь

Сообщение **vladimir_a** » 10 апр 2012, 13:20

knut писал(а):Что можно сделать втулку - понятно, а вот с помощью каких команд, пробовал вырез деталь деталью - не вышло. Подскажите каким образом

Я то как раз другой деталью и вырезал. Но самый рациональный - детализация/ прикрепить

knut · Сообщение **knut** » 10 апр 2012, 13:57

Работает! Спасибо

YouTube · Сообщение **CuPo>I<a** » 11 апр 2012, 05:31

а масса этой составной детали верно считается? просто были проблемы, когда пытались прикреплением детали сделать изменение сечения сварной балки и такая ерунда с массой была...

Сообщение **vladimir_a** » 11 апр 2012, 12:04

CuPo>I<a писал(а):а масса этой составной детали верно считается? просто были проблемы, когда пытались прикреплением детали сделать изменение сечения сварной балки и такая ерунда с массой была...

Ну если про шарниры. Так их не больше 2-х и думаю это не проблема

Сообщение **Айдар** » 16 апр 2012, 08:45

pdimav писал(а):
knut писал(а):Что можно сделать втулку - понятно, а вот с помощью каких команд, пробовал вырез деталь деталью - не вышло. Подскажите каким образом
Детализация\Прикрепить деталь

Только нужно помнить прикрепленные детали больше нельзя будет разъеденить!

c6wade · Сообщение **c6wade** » 10 май 2012, 11:04

возможно ли поставить соединение splice на цельную балку (необходим чертеж с целой балкой, которая потом на месте будет разрезана)

c6wade писал(а):возможно ли поставить соединение splice на цельную балку (необходим чертеж с целой балкой, которая потом на месте будет разрезана)

Конечно можно.
Просто свари 2 куска вместе.
Сборка будет одна.

Сообщение **rka** » 11 май 2012, 19:26

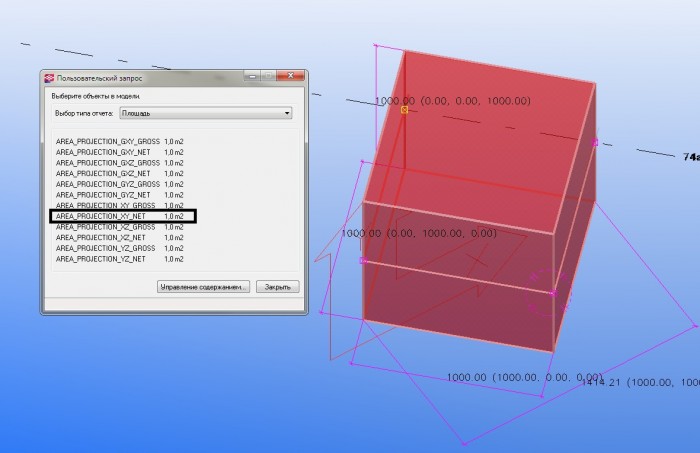

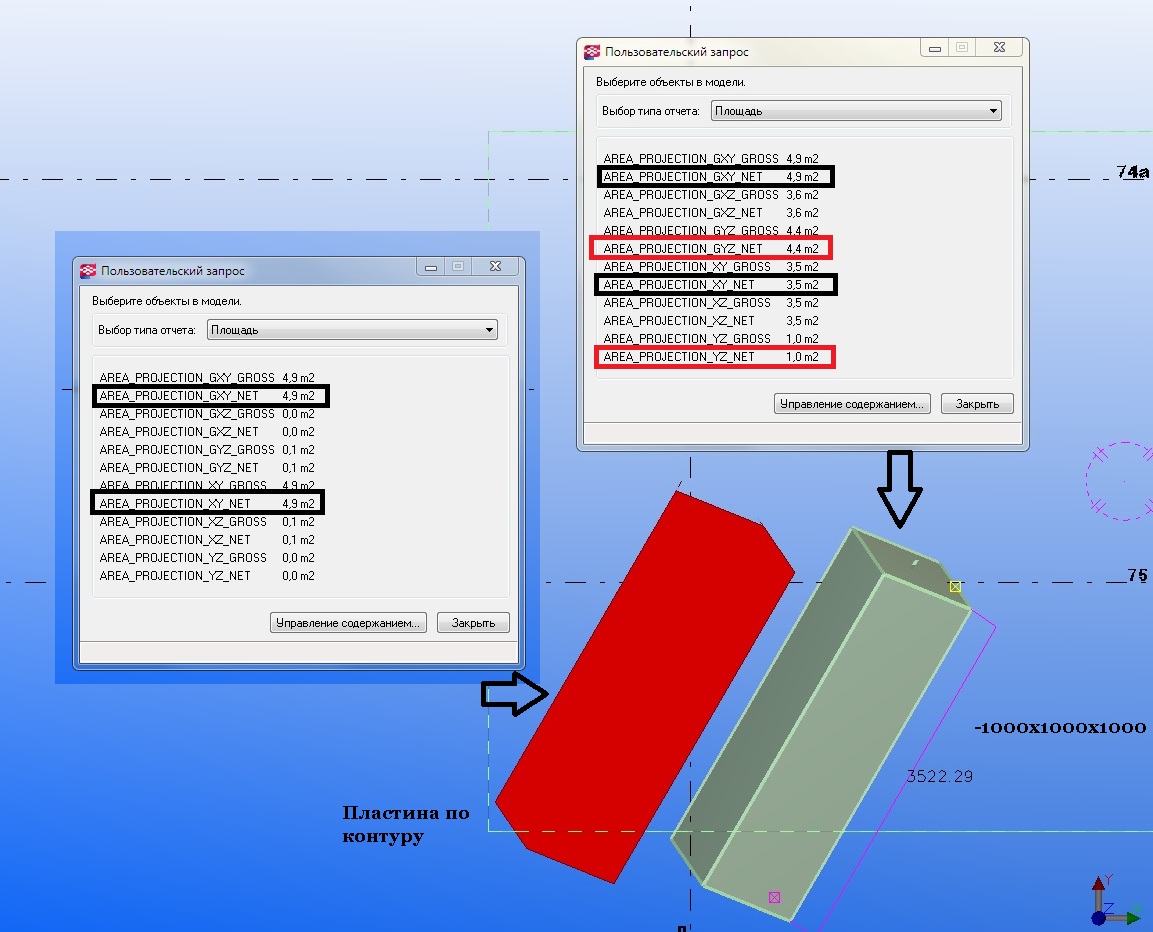

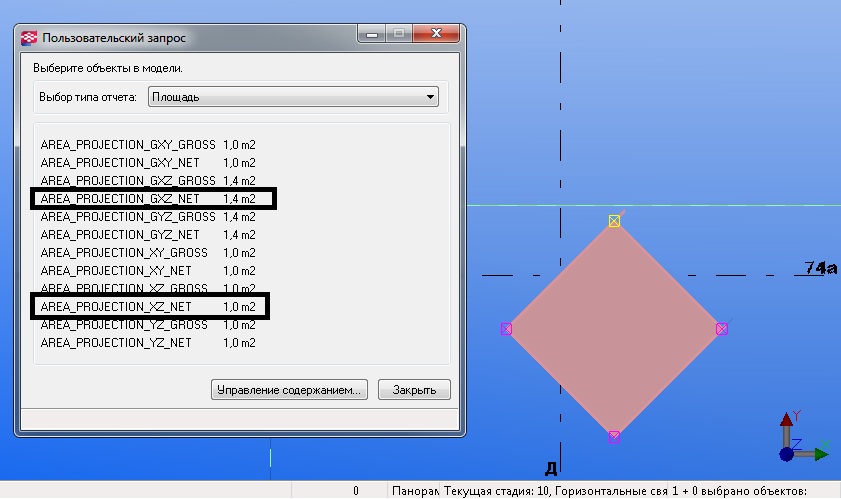

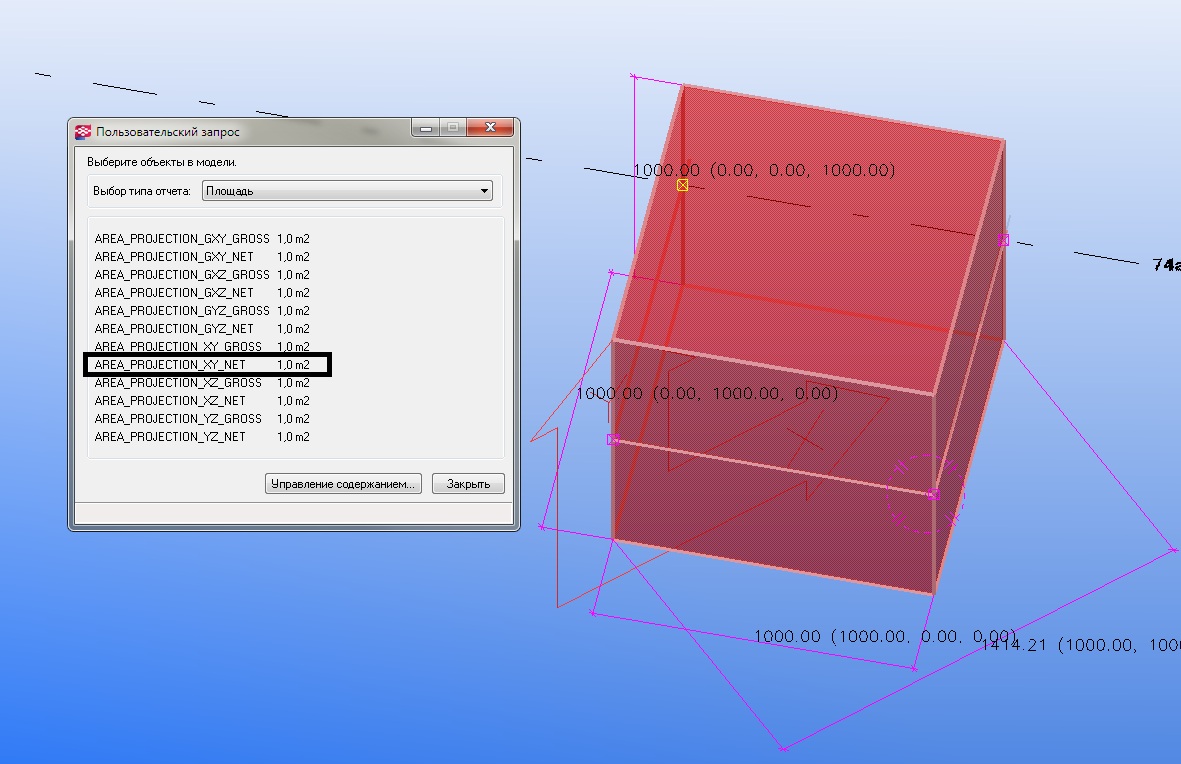

Возникла необходимость получить площадь тени деталей на рабочую плоскость, но как всегда TS преподнесла очередную лепешку. Эксперимент проводил с кубиком на 1000 мм, площадь на глобальную плоскость считает корректно, на рабочую плоскость выдает непонятные значения. На рис. 1 глобальная и рабочая совпадает, куб повернут на 45 град. к глобальной плоскости. На рис.2 куб стоит по осям глобальной плоскости. На рис. 3 брус в произвольной плоскости. Работаю в TS17.0
P.S. AREA_PROJECTION_G.... - проекция соответствующую на глобальную плоскость
AREA_PROJECTION_.... - проекция соответствующую на рабочую плоскость

c6wade · Сообщение **c6wade** » 17 май 2012, 21:15

а как сделать чтобы некоторые детали не получали номер и не чертились на чертежах?

Сообщение **paps** » 18 май 2012, 07:30

я таким сборкам и деталям задаю уникальный префикс. В чертежах использую фильтры

Сообщение **Stanislav** » 19 май 2012, 08:56

paps писал(а):я таким сборкам и деталям задаю уникальный префикс. В чертежах использую фильтры

Но они все равно получают номер?

Сообщение **Айдар** » 20 май 2012, 11:51

Stanislav писал(а):
paps писал(а):я таким сборкам и деталям задаю уникальный префикс. В чертежах использую фильтры
Но они все равно получают номер?

Они получат номер только в том случае, если их пронумеровать.
Используй оригинальный префикс и фильтр в модели.

Слишком длинные ветки закрываю так как поиск нужной информации в них будет затруднен. В идеале 1 вопрос 1 ответ.
Прощу создавать более узконаправленные темы.

Кто сейчас на конференции
