Как корректно экспортировать жесткий узел сварной балки-колонны в в IDEA StatiCa из Advance Steel?
Как корректно экспортировать жесткий узел сварной балки-колонны в в IDEA StatiCa из Advance Steel?

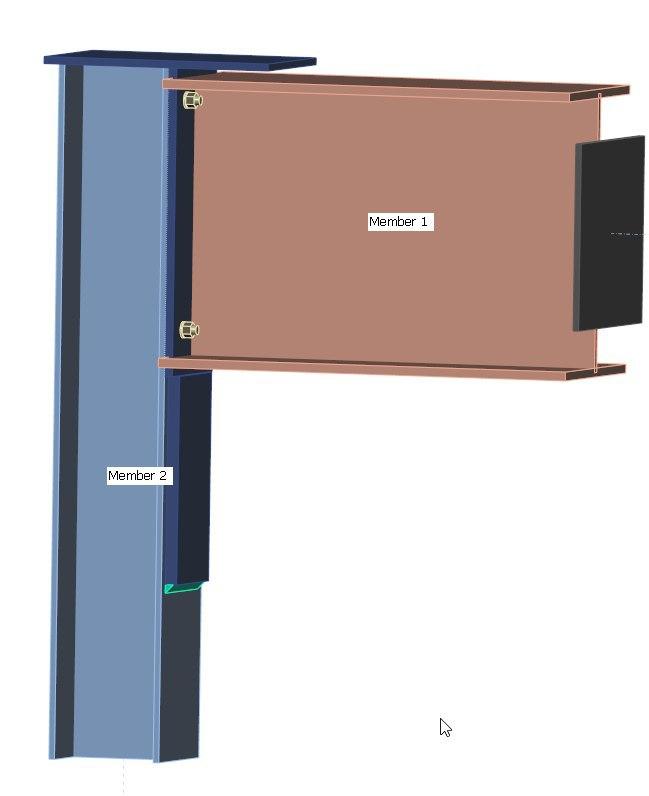

Коллеги, здравствуйте! Подскажите начинающему пользователю, пож-та. Как корректно экспортировать жесткий узел сварной балки-колонны в IDEA StatiCa из Advance Steel? На данный момент экспортированный узел выглядит так (отсутствует сварная балка, колонна не дотянута до низа пластины). Благодарю за внимание!
Re: Как корректно экспортировать жесткий узел сварной балки-колонны в в IDEA StatiCa из Advance Steel?
Скорее всего, выделили неправильно балку
Re: Как корректно экспортировать жесткий узел сварной балки-колонны в в IDEA StatiCa из Advance Steel?
можете модель адванса скинуть, попробуем у себя импортировать
Re: Как корректно экспортировать жесткий узел сварной балки-колонны в в IDEA StatiCa из Advance Steel?

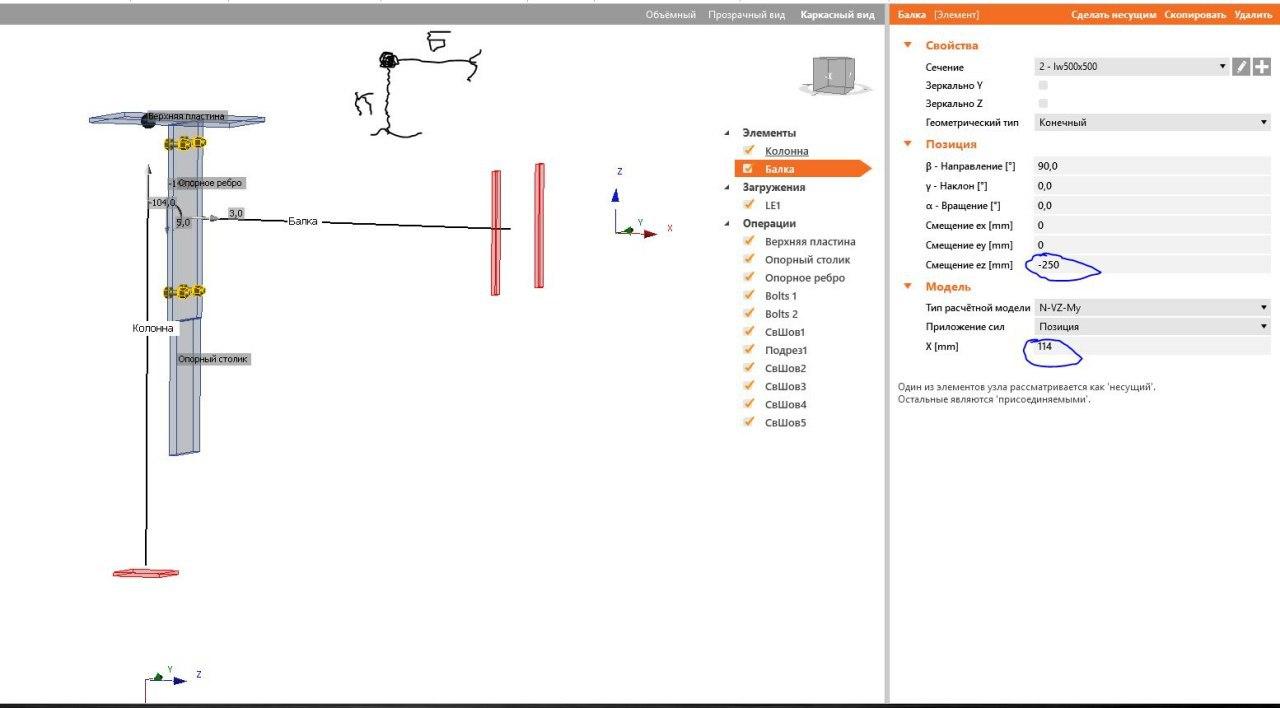

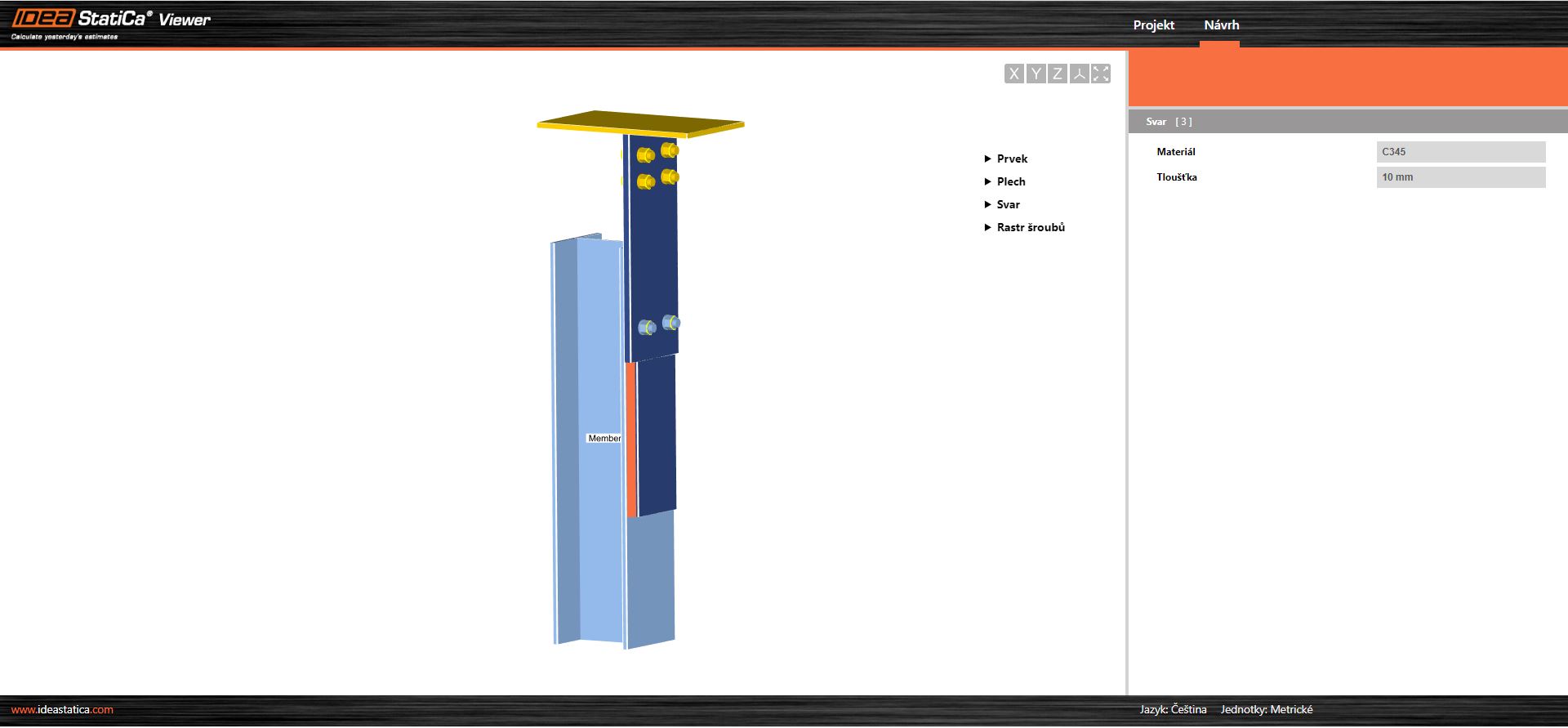

Благодарю за обратную связь, Юрий! Создал узел в итоге, но с экспортом беда - не видит сварную балку (пришлось создавать внутри IDEA StatiCa ее). Приложу файл для экспорта. Узел посчитал. Возникло пару вопросов. Должны ли осевые линии колонны и балки пересекаться в точке (узле), как показал рядом на фото (в данном случае не пересекаются, балку сместил вниз на половину высоты на 250 мм)? Задание нагрузки в балке выбрал как "позиция" на расстоянии 114 мм от узла по оси Х балки (для создания жесткого узла), т.е. в опорном ребре. Верно ли я поступил?
Re: Как корректно экспортировать жесткий узел сварной балки-колонны в в IDEA StatiCa из Advance Steel?
Попробовал сделать вместо сварной балки прокатную, в данном случае проблем не было, узел приходил корректно. Возможно не доработана программа на данном этапе
Re: Как корректно экспортировать жесткий узел сварной балки-колонны в в IDEA StatiCa из Advance Steel?
Сварная может пластинами в эдвансе просто замоделирована?
-
- Сообщения: 24
- Регистрация: 16 янв 2020, 17:00
Re: Как корректно экспортировать жесткий узел сварной балки-колонны в в IDEA StatiCa из Advance Steel?
Тут на картинке черный шарик находится на верхней полке балки, а должен находится в точке пересечения осей центра тяжести элементов.( Если конечно при подборе сечений не заложено иное). Для этого при экспорте надо указывать точку узла в пересечении осей ЦТ элементов.
Если сварная балка замоделирована пластинами, то из теклы, например, она тоже не экспортируется корректно. Для расчета в idea я экспортирую только стенку балки, а уже потом превращаю ее в сварное сечение в idea. Есть нюансы при экспорте, но получается вполне корректно. Я думаю с эдвансом тоже самое можно попробовать сделать
Если сварная балка замоделирована пластинами, то из теклы, например, она тоже не экспортируется корректно. Для расчета в idea я экспортирую только стенку балки, а уже потом превращаю ее в сварное сечение в idea. Есть нюансы при экспорте, но получается вполне корректно. Я думаю с эдвансом тоже самое можно попробовать сделать
Re: Как корректно экспортировать жесткий узел сварной балки-колонны в в IDEA StatiCa из Advance Steel?

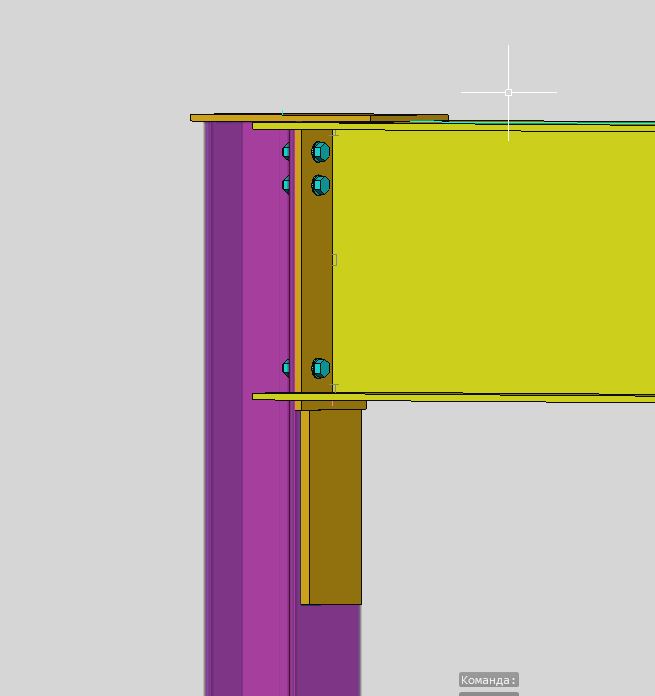

Сварная балка замоделирована в Адванс Стиле параметрически командой "создать балку переменного сечения" (ибо при создании "симметричной сварной балки" нельзя из сортамента выбрать необходимую высоту стенки). Причём положение оси балки находится в верхней полке и пересекается с осью колонны в узле
Re: Как корректно экспортировать жесткий узел сварной балки-колонны в в IDEA StatiCa из Advance Steel?
В Адвансе в этом плане замоделировано так. При экспорте пробовал выбирать как отдельно стенку/полку сварной балки, так и всю балкуProject_42 писал(а): ↑02 апр 2020, 10:11Тут на картинке черный шарик находится на верхней полке балки, а должен находится в точке пересечения осей центра тяжести элементов.( Если конечно при подборе сечений не заложено иное). Для этого при экспорте надо указывать точку узла в пересечении осей ЦТ элементов.
Если сварная балка замоделирована пластинами, то из теклы, например, она тоже не экспортируется корректно. Для расчета в idea я экспортирую только стенку балки, а уже потом превращаю ее в сварное сечение в idea. Есть нюансы при экспорте, но получается вполне корректно. Я думаю с эдвансом тоже самое можно попробовать сделать
Re: Как корректно экспортировать жесткий узел сварной балки-колонны в в IDEA StatiCa из Advance Steel?
Быстрее было бы скидать этот узел напрямую в статике и обойти все проблемы переноса. Имхо
Re: Как корректно экспортировать жесткий узел сварной балки-колонны в в IDEA StatiCa из Advance Steel?
Переменное сечение не передается просто, с обычным двутавром все нормально работает
