монтажный болтовой стык в IDEA StatiCa
-
- Сообщения: 24
- Регистрация: 16 янв 2020, 17:00
монтажный болтовой стык в IDEA StatiCa
Коллеги, приветствую!

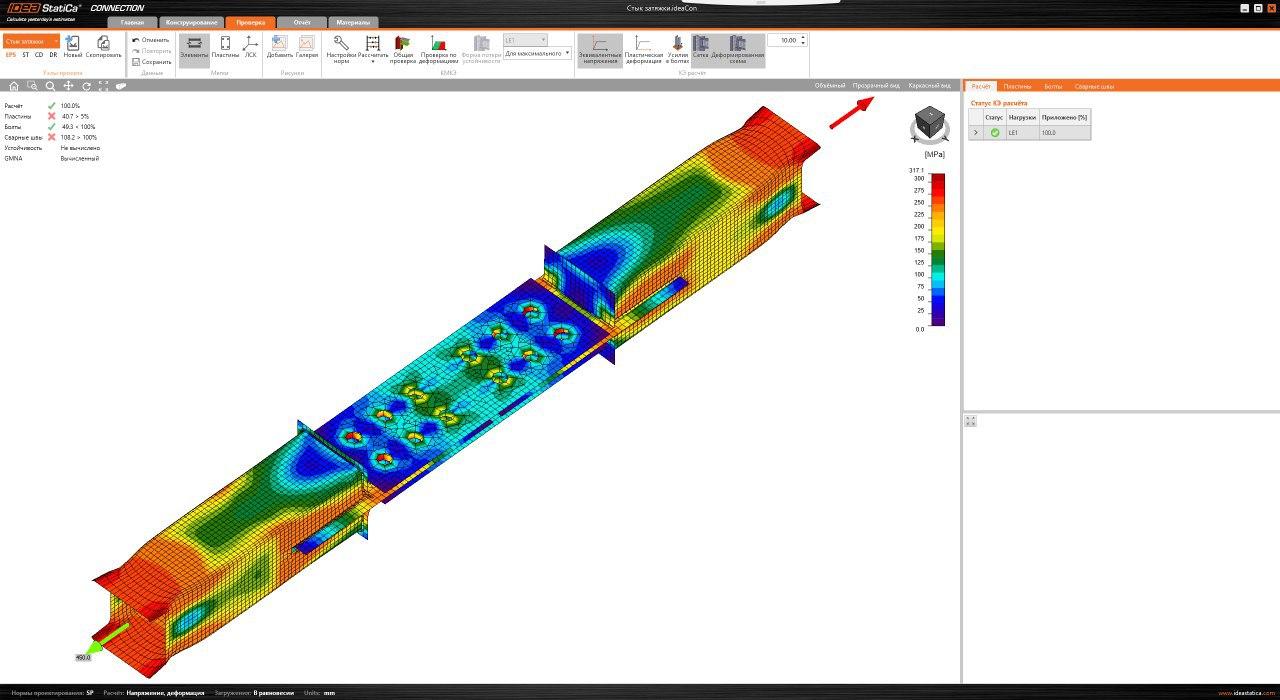

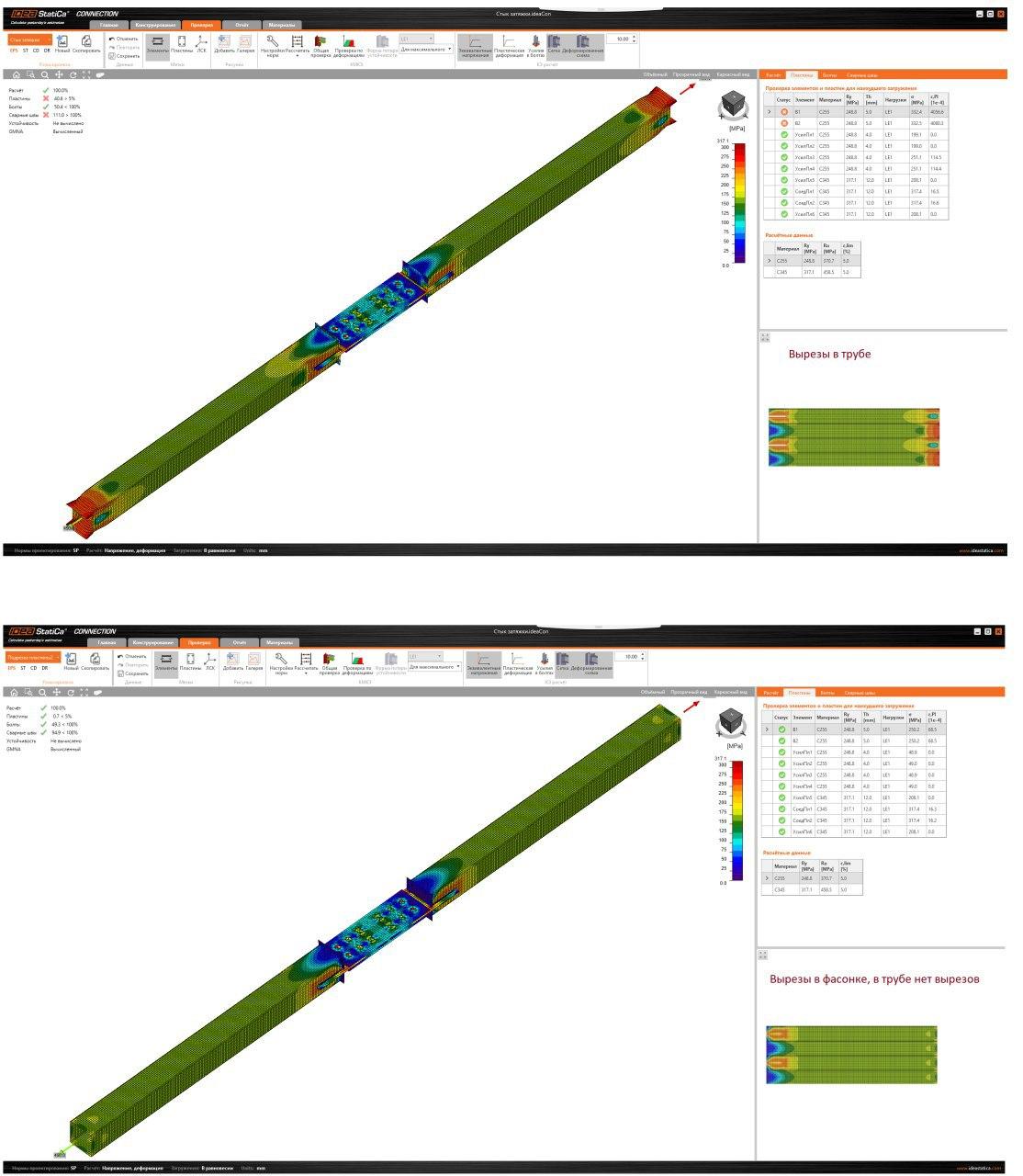

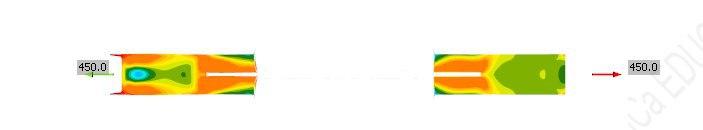

Рассчитываю простой узел - монтажный болтовой стык центрально растянутого элемента из квадратной трубы. По идее в трубе делаются прорези, вваривается фасонка, устанавливаются заглушки. Если моделировать именно так, то почему-то возникают существенные напряжения и пластические деформации вдали от стыка, там где нагрузка прикладывается к торцам трубы, сечения перестают быть плоскими. Результат расчета на верхней картинке. В правом нижнем углу показана развертка по трубе, на ней видны прорези в трубе и распределение напряжений у торцов. Если же сделать хитрость и сделать прорези в фасонке, а не в квадратной трубе, то картина распределения напряжений по торцам кажется более корректной - видны небольшие пики только в угловых зонах. Результат на нижней картинке. Чем может объясняться такие различия? Трубу специально сделал максимально длинной (10h)
Рассчитываю простой узел - монтажный болтовой стык центрально растянутого элемента из квадратной трубы. По идее в трубе делаются прорези, вваривается фасонка, устанавливаются заглушки. Если моделировать именно так, то почему-то возникают существенные напряжения и пластические деформации вдали от стыка, там где нагрузка прикладывается к торцам трубы, сечения перестают быть плоскими. Результат расчета на верхней картинке. В правом нижнем углу показана развертка по трубе, на ней видны прорези в трубе и распределение напряжений у торцов. Если же сделать хитрость и сделать прорези в фасонке, а не в квадратной трубе, то картина распределения напряжений по торцам кажется более корректной - видны небольшие пики только в угловых зонах. Результат на нижней картинке. Чем может объясняться такие различия? Трубу специально сделал максимально длинной (10h)
-
- Сообщения: 24
- Регистрация: 16 янв 2020, 17:00
Re: монтажный болтовой стык в IDEA StatiCa
Зачем трубу такой длинной сделали?
-
- Сообщения: 24
- Регистрация: 16 янв 2020, 17:00
Re: монтажный болтовой стык в IDEA StatiCa
Чтобы исключить влияние торцов и стыка друг на друга. Для короткой трубы примерно такая же картина.
Re: монтажный болтовой стык в IDEA StatiCa
Вопрос-то в чём?
-
- Сообщения: 24
- Регистрация: 16 янв 2020, 17:00
Re: монтажный болтовой стык в IDEA StatiCa
потекла труба
Re: монтажный болтовой стык в IDEA StatiCa
нагрузка же в торцам прикладывается
может, действительно, расчётное сопротивление достигается
может, действительно, расчётное сопротивление достигается
Re: монтажный болтовой стык в IDEA StatiCa
какой-то странный торец
Re: монтажный болтовой стык в IDEA StatiCa
вопрос как раз в том, почему IDEA в этом варианте нагрузку прикладывает только к двум стенкам трубы, а остальные игнорирует
Re: монтажный болтовой стык в IDEA StatiCa
А закрепления у трубы какие?
-
- Сообщения: 24
- Регистрация: 16 янв 2020, 17:00
Re: монтажный болтовой стык в IDEA StatiCa
пространственная постановка, все степени свободы. Пробовал и в остальных вариантах, картина точно такая же, приложена только продольная сила
Re: монтажный болтовой стык в IDEA StatiCa
А зачем трубы так странно подрезаны?
-
- Сообщения: 24
- Регистрация: 16 янв 2020, 17:00
Re: монтажный болтовой стык в IDEA StatiCa
В чем странность? Фасонка заводится в трубу, чтобы увеличить длину сварных швов.
Re: монтажный болтовой стык в IDEA StatiCa
Да нет, я скорее про то, что по каждой заглушке подрезка с приваркой
-
- Сообщения: 24
- Регистрация: 16 янв 2020, 17:00
Re: монтажный болтовой стык в IDEA StatiCa
ну, это уже "для красоты". Я пробовал удалять заглушки, оставляя только приварку пластиныв подрезке. Вроде картина не менялась. Число пластин у болтов было по 3 штуки
На свободном конце нет никаких вырезов
На свободном конце нет никаких вырезов
Re: монтажный болтовой стык в IDEA StatiCa
Ага, тоже и поудалял и трубы покрутил, точно глюк. Даже если момент в горизонтальной плоскости приложить, он только на горизонтальные полки его приковывает
-
- Сообщения: 24
- Регистрация: 16 янв 2020, 17:00
Re: монтажный болтовой стык в IDEA StatiCa
В этом и есть вопрос - откуда необъяснимые зоны перенапряжения по краям элементов
Re: монтажный болтовой стык в IDEA StatiCa
есть вероятность, что нагрузка прикладывается к MPC (АЖТ), которое строится по верхним и нижним узлам сечения и не учитывает левую и правую его части
-
- Сообщения: 24
- Регистрация: 16 янв 2020, 17:00
Re: монтажный болтовой стык в IDEA StatiCa
если убрать подрезки в трубе, то это MPC (АЖТ) работает более-менее нормально, но сечение все равно не плоское
Re: монтажный болтовой стык в IDEA StatiCa
Я бы еще попробовал эти врезные пластины по-другому создать
-
- Сообщения: 24
- Регистрация: 16 янв 2020, 17:00
Re: монтажный болтовой стык в IDEA StatiCa
Повернул пластины на 90 градусов, убрал заглушки. Ситуация повторилась, но теперь текут не горизонтальные, а вертикальные стенки трубы
Re: монтажный болтовой стык в IDEA StatiCa
В общем проблема в монтажных операциях по ходу- именно в порядке соединения пластин. Если все операции удалить и просто соедининить трубы стандартным шаблоном правой кнопки - то все ОК.Project_42 писал(а): ↑02 апр 2020, 10:27Повернул пластины на 90 градусов, убрал заглушки. Ситуация повторилась, но теперь текут не горизонтальные, а вертикальные стенки трубы
Re: монтажный болтовой стык в IDEA StatiCa
Ощущение, что операция с врезанием этих пластин что-то делает со стенками, в которые пластины врезаны
-
- Сообщения: 24
- Регистрация: 16 янв 2020, 17:00
Re: монтажный болтовой стык в IDEA StatiCa
Да, но именно расчет труб со врезанными пластинами представляет интерес, узел достаточно типовой.
Re: монтажный болтовой стык в IDEA StatiCa
операция что-то ломала, я сейчас попробовал по-другому задать эту пластину и все заработало

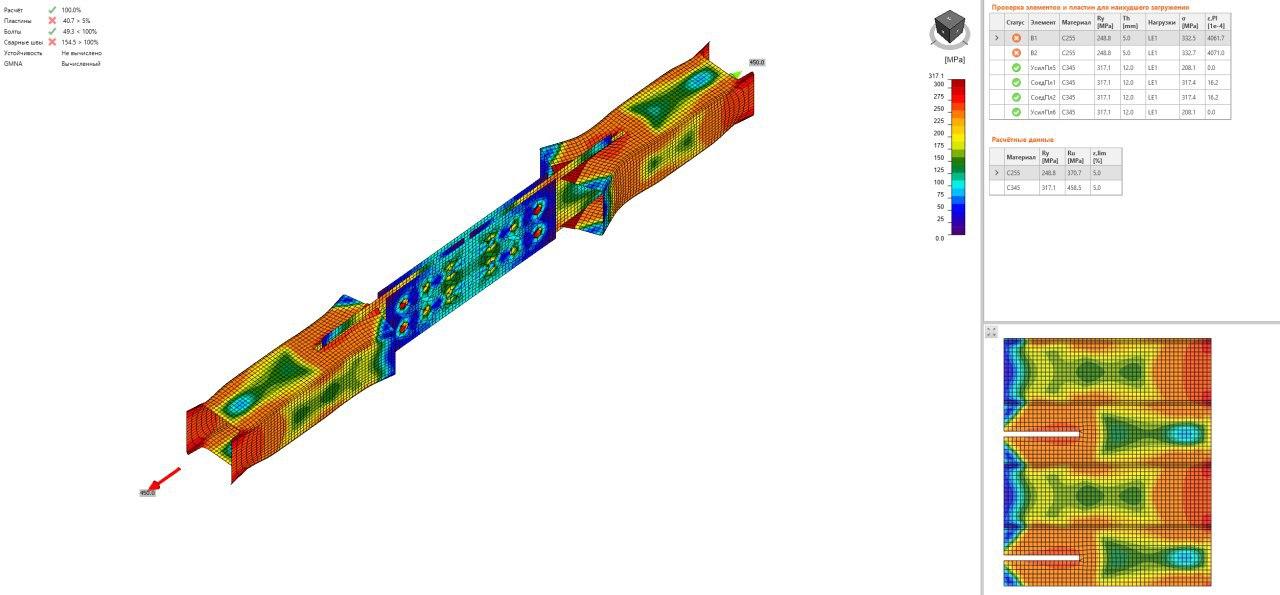

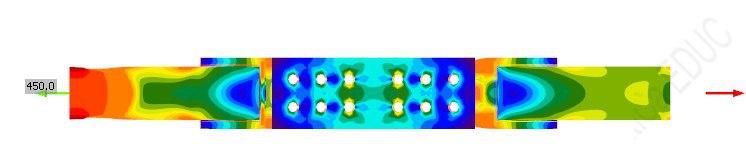

слева ваша операция, справа просто stiffening plate + вырез прямоугольником + сварка
-
- Сообщения: 24
- Регистрация: 16 янв 2020, 17:00
Re: монтажный болтовой стык в IDEA StatiCa
Спасибо. Значит, буду завтра переделывать узел
