3d pdf в текле 20 sr1

Сообщение alstey » 02 май 2014, 13:43

Случилась проблема с 3d pdf в текле 20 sr1. Такое уже было в 19.0- конвертируется лишь небольшая часть модели, болты не конвертируются, болты через раз... Что делать? Без 3d pdf никак...
Для примера добавил результат конвертации всей модели. Что характерно, дерево модели сохраняется.
Вложения
3D-PDF-Model.pdf
(524.14 КБ) 661 скачивание

Аватара пользователя
Danila_ZLT
Сообщения: 603
Регистрация: 02 окт 2012, 12:14
Откуда: Златоуст
Контактная информация:

Re: 3d pdf в текле 20 sr1

Сообщение Danila_ZLT » 05 май 2014, 18:09

Вручную экспортируем в 3D PDF.
Нужен пакет экспорта (не важно от какой версии теклы), файлы:
  • IFXCore.dll
    IFXExportingPlugin.dll
    IFXImportingPlugin.dll
    IFXRenderingPlugin.dll
    IFXSchedulingPlugin.dll
    pdfharu-106.dll
    pdfwriter.exe
    u3dexport.exe
    u3dexport-107.dll
Обязательно должен быть установлен Tekla BIMsight
Экспортируем нужные нам объекты в IFC.
Если полученный файл нормально открывается в BIMsight, конвертируем его в pdf.
Используем программу pdfwriter.exe с командной строкой:
pdfwriter.exe -m "файл.ifc" [ia] [-l] -p [a4] -b [0.0 0.0 0.0] -i [cad] -e [solid] "имя файла.pdf"
Где:
ia - include part attributes,
-p a4 - формат листа а4,
-b 0.0 0.0 0.0 - цвет фона (0.0 0.0 0.0 - черный),
-i cad - Light definifion = Cad (другие варианты смотри в формочке стандартной обработки Artwork,None,White,Day,Night,Hard,Primary,Red,Cube,Cad,Headlamp),
-e solid - Renderer mode=Solid (другие варианты смотри в формочке стандартной обработки Solid, Solid wireframe, Transparent....).
Например:

Код: Выделить всё

pdfwriter.exe -m "c:\TeklaStructuresModels\rotate\out.ifc" -l -p a4 -b 0.0 0.0 0.0 -i cad -e solid "C:\TeklaStructuresModels\rotate\PDF\3D-PDF-Model.pdf"
Получаем в папочке "C:\TeklaStructuresModels\rotate\PDF\" файлик 3D PDF.
Большинство проблем как мне кажется возникает с неправильно сформированным IFC файлом.
Стандартная обработка использует файл атрибутов "standard" для экспорта в IFC, и в нем могут быть указаны несовместимые настройки.
Если BIMsight нормально открывает ваш IFC файл, то и проблемм в конвертацией его в PDF не должно быть.
Автоматизируем хаос... Недорого...

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: 3d pdf в текле 20 sr1

Сообщение alstey » 05 май 2014, 22:36

Danila_ZLT писал(а):Вручную экспортируем в 3D PDF.
Нужен пакет экспорта (не важно от какой версии теклы), файлы:

IFXCore.dll
IFXExportingPlugin.dll
IFXImportingPlugin.dll
IFXRenderingPlugin.dll
IFXSchedulingPlugin.dll
pdfharu-106.dll
pdfwriter.exe
u3dexport.exe
u3dexport-107.dll

Обязательно должен быть установлен Tekla BIMsight
Экспортируем нужные нам объекты в IFC.
Если полученный файл нормально открывается в BIMsight, конвертируем его в pdf.
Спасибо, попробую

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: 3d pdf в текле 20 sr1

Сообщение alstey » 15 май 2014, 02:03

alstey писал(а):Вручную экспортируем в 3D PDF.
Нужен пакет экспорта (не важно от какой версии теклы), файлы:

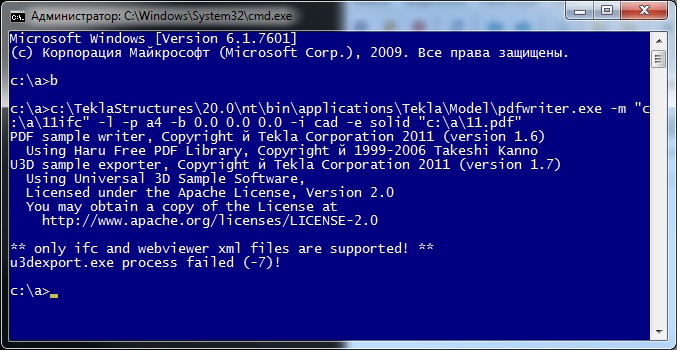

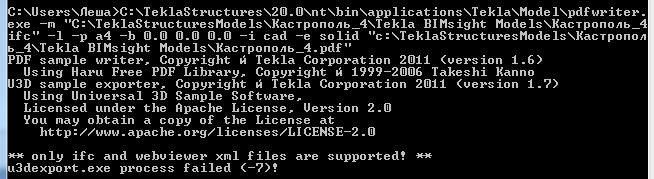

К сожалению, не выходит
Вложения

Аватара пользователя
Danila_ZLT
Сообщения: 603
Регистрация: 02 окт 2012, 12:14
Откуда: Златоуст
Контактная информация:

Re: 3d pdf в текле 20 sr1

Сообщение Danila_ZLT » 15 май 2014, 04:28

И не должно
Напишите "Кастрополь_4.ifc".
Точку пропустили :)
Автоматизируем хаос... Недорого...

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: 3d pdf в текле 20 sr1

Сообщение alstey » 15 май 2014, 11:18

Увы, проблема все-таки с ifc, а конвертация получилась. Результат, правда, тот же...

Аватара пользователя
Danila_ZLT
Сообщения: 603
Регистрация: 02 окт 2012, 12:14
Откуда: Златоуст
Контактная информация:

Re: 3d pdf в текле 20 sr1

Сообщение Danila_ZLT » 15 май 2014, 11:46

Давайте сюда вашу ifc. Посмотрим.
Как я понял в BIMSight все нормально?
Автоматизируем хаос... Недорого...

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: 3d pdf в текле 20 sr1

Сообщение alstey » 15 май 2014, 11:54

Danila_ZLT писал(а):Давайте сюда вашу ifc. Посмотрим.
Как я понял в BIMSight все нормально?
Да, там нормально.
Вложения
.ifc.rar
(192.95 КБ) 519 скачиваний

Аватара пользователя
Danila_ZLT
Сообщения: 603
Регистрация: 02 окт 2012, 12:14
Откуда: Златоуст
Контактная информация:

Re: 3d pdf в текле 20 sr1

Сообщение Danila_ZLT » 15 май 2014, 12:09

Не вижу разницы...

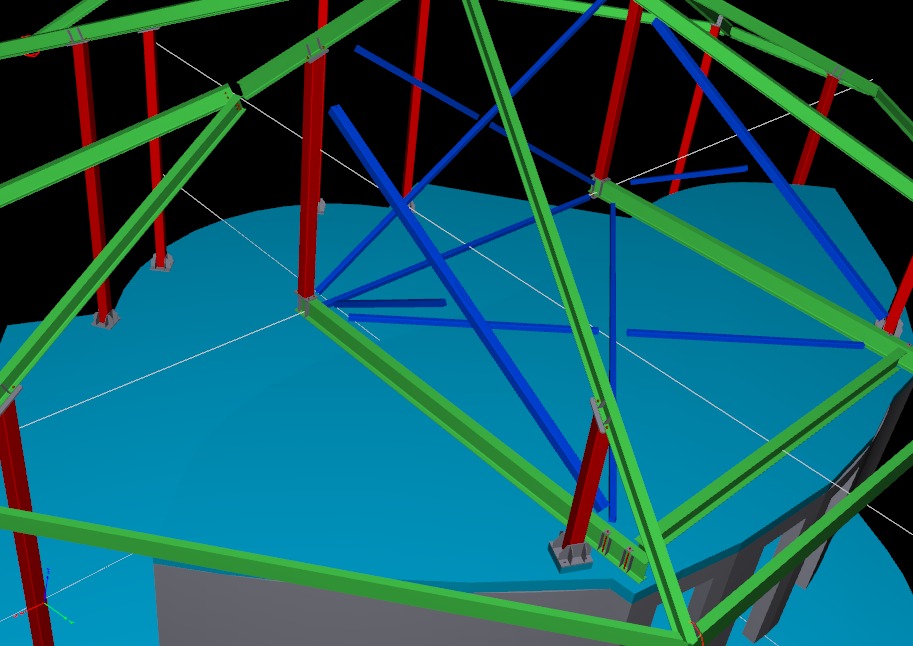

BIM:

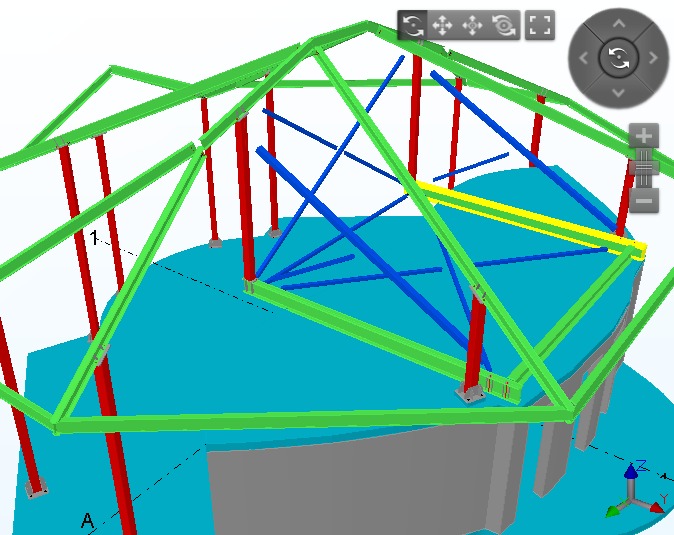

PDF:
Файлик:
1.pdf
(348.33 КБ) 550 скачиваний
p.s. делал с доп ключиком ia
Автоматизируем хаос... Недорого...

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: 3d pdf в текле 20 sr1

Сообщение alstey » 15 май 2014, 12:16

Danila_ZLT писал(а):p.s. делал с доп ключиком ia
Иногда кажется, что для Вас не существует невозможного:) Спасибо!

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: 3d pdf в текле 20 sr1

Сообщение alstey » 15 май 2014, 12:19

А почему части узлов нет?

Аватара пользователя
Danila_ZLT
Сообщения: 603
Регистрация: 02 окт 2012, 12:14
Откуда: Златоуст
Контактная информация:

Re: 3d pdf в текле 20 sr1

Сообщение Danila_ZLT » 15 май 2014, 12:24

alstey писал(а):А почему части узлов нет?
Такой уж у вас IFC.
Смотрите чтоб все выбрано было.
Автоматизируем хаос... Недорого...

de-Esterado
Сообщения: 11
Регистрация: 26 окт 2015, 16:35

Re: 3d pdf в текле 20 sr1

Сообщение de-Esterado » 22 янв 2020, 00:30

Danila_ZLT писал(а):
05 май 2014, 18:09

Нужен пакет экспорта (не важно от какой версии теклы), файлы:
  • IFXCore.dll
    IFXExportingPlugin.dll
    IFXImportingPlugin.dll
    IFXRenderingPlugin.dll
    IFXSchedulingPlugin.dll
    pdfharu-106.dll
    pdfwriter.exe
    u3dexport.exe
    u3dexport-107.dll
Подскажите чайнику, где взять этот пакет файлов для экспорта? :roll:
