Вставка опорной модели в Tekla Structures

Сообщение alstey » 28 май 2013, 23:15

Раньше опорная модель в виде плоского файла dwg нормально вставлялась, после переустановки теклы 17ср1 вместо опорной модели квадратик с надписью REF. Как решить проблему?
Вложения

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Вставка опорной модели

Сообщение vladimir_a » 29 май 2013, 07:10

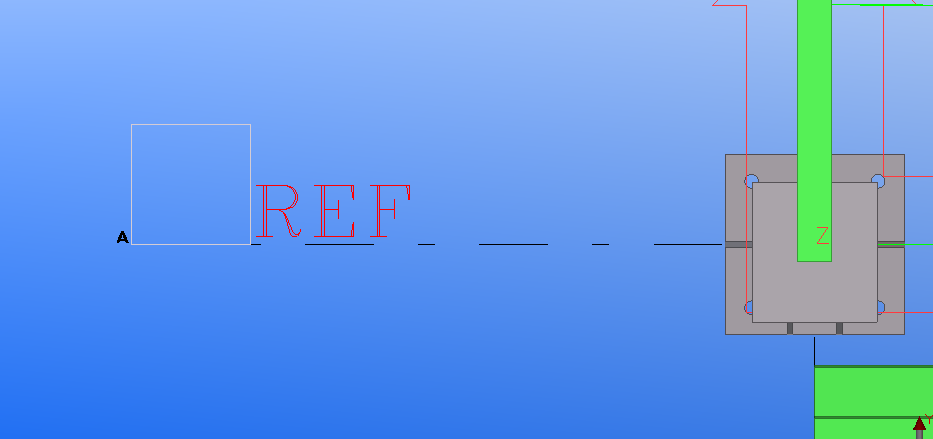

нажми на этом REF два раза потом в свойствах будет видно что к чему

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Вставка опорной модели в Tekla Structures

Сообщение Таран Д. А. » 29 май 2013, 18:42

Как правило причины следующие:
1) В автокадовском файле не разбиты все объекты.
2) Версия автокада слишком новая (сохрани в акад 2007)

После изменения в акадовском файле не забудь обновить ссылки на все молеи, в списках опорных моделей есть кнопка ЗАГРУЗИТЬ ВСЕ

jenya813
Сообщения: 14
Регистрация: 11 сен 2012, 15:08

Re: Вставка опорной модели в Tekla Structures

Сообщение jenya813 » 04 авг 2013, 17:12

Добрый день. При вставке с автокада пластин неправильной формы в текле она видна только на плане, на разрезе есть только проекция в линию. Как эту пластину повернуть что бы на разрезе она была в виде пластины?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Вставка опорной модели в Tekla Structures

Сообщение CuPo>I<a » 05 авг 2013, 05:03

надо чтобы в автокаде они тоже имели толщину

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Вставка опорной модели в Tekla Structures

Сообщение Таран Д. А. » 05 авг 2013, 21:07

jenya813 писал(а):Добрый день. При вставке с автокада пластин неправильной формы в текле она видна только на плане, на разрезе есть только проекция в линию. Как эту пластину повернуть что бы на разрезе она была в виде пластины?
Если файл в автокаде 3Д то так оно и будет, если он там плоский то текла мысли читать пока не научилась.
Вариантов несколько.
1. Написать на С++ искусственный интеллект и научить телку думать + получить нобелевскую премию (тоже не плохо) :D
2. Обрисовать в плане объемными телами. (скорее всего проще)

Pavel
Сообщения: 17
Регистрация: 02 мар 2012, 14:57

Re: Вставка опорной модели в Tekla Structures

Сообщение Pavel » 23 окт 2013, 11:18

Здравствуйте. Помогите импортировать 3Д-облако точек в модель Tekla. Есть результаты сканирования в форматах .ptx .zfs .fbx.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Вставка опорной модели в Tekla Structures

Сообщение Таран Д. А. » 23 окт 2013, 17:31

Pavel писал(а):Здравствуйте. Помогите импортировать 3Д-облако точек в модель Tekla. Есть результаты сканирования в форматах .ptx .zfs .fbx.
Ты геодезию хочешь вставить?

Аватара пользователя
ZMK
Сообщения: 187
Регистрация: 06 дек 2011, 05:34

Re: Вставка опорной модели в Tekla Structures

Сообщение ZMK » 24 окт 2013, 12:18

Pavel писал(а):Здравствуйте. Помогите импортировать 3Д-облако точек в модель Tekla. Есть результаты сканирования в форматах .ptx .zfs .fbx.
точки относительно координат х,у,з? если да то делай следующее:

1. создаешь текстовый файл, в папке с моделью, с координатами следующего вида

Код: Выделить всё

42472	2232801	740
42688	2233422	742
43400	2232683	445
43497	2232942	448
45719	2232411	10868
45491	2231763	10867
45553	2231934	10566
46452	2231640	10568
48671	2235602	10556
47562	2241866	737
48012	2242342	739
48377	2241398	446
49956	2239747	10867
50396	2240268	10879
50788	2239268	10564
50997	2239506	10565
54350	2242081	10566
55727	2248286	731
56309	2248583	739
56302	2247548	438
56548	2247664	437
57131	2245425	10866
57738	2245728	10864
57703	2244656	10566
57986	2244782	10559
62082	2245878	10556
65710	2251127	738
65957	2250220	444
66363	2251163	740
66238	2250228	448
65914	2247901	10859
66162	2246969	10553
66589	2247950	10860
70676	2246456	10567
66490	2247000	10565
74860	2245912	10568
74984	2246849	10865
75625	2246634	10862
75153	2245802	10558
76029	2249891	742
75913	2248955	443
76652	2249664	738
76185	2248871	442
78828	2243676	10562
85104	2244804	739
85614	2244362	741
84842	2243805	442
84645	2243996	445
83474	2241948	10863
82963	2242393	10859
82478	2241564	10566
82730	2241380	10575
85316	2238008	10578
90780	2236055	442
91500	2236617	739
91788	2236060	737
90897	2235800	443
88951	2234628	10868
88639	2235224	10865
88032	2234364	10570
89126	2230278	10575
93419	2226384	435
94329	2226634	735
94387	2225978	736
93437	2226109	439
91212	2225750	10876
91154	2226439	10865
90223	2226182	10580
90243	2225868	10578
89691	2221679	10576
92187	2216430	438
93110	2216316	737
92900	2215694	733
92092	2216164	437
89894	2216695	10877
90096	2217350	10865
89137	2217983	10575
89037	2217186	10575
86916	2213522	10571
88008	2207265	436
87211	2207719	445
87603	2206744	741
87028	2207505	445
85179	2208850	10876
85630	2209371	10865
84799	2209864	10567
84581	2209618	10567
81233	2207047	10565
79858	2200823	734
79291	2201567	439
79041	2201437	440
79269	2200525	739
85630	2209371	10865
85179	2208850	10876
89137	2217983	10575
84581	2209618	10567
73507	2203238	10566
69876	2198000	741
69208	2197945	739
69346	2198901	440
69622	2198919	441
69664	2201207	10860
68983	2201171	10869
69426	2202114	10569
69105	2202124	10569
64912	2202677	10567
59558	2199207	743
58931	2199453	739
59406	2200256	440
59674	2200168	441
60586	2202276	10862
59938	2202497	10862
60410	2203333	10563
60725	2203229	10565
56755	2205444	10564
50486	2204330	743
50942	2205146	448
49984	2204760	742
50732	2205326	447
52097	2207190	10870
52611	2206728	10860
52846	2207772	10565
53095	2207559	10565
50274	2211119	10565
44069	2212483	739
43769	2213072	738
44678	2213316	441
44807	2213071	442
46921	2213897	10864
46615	2214507	10868
47554	2214760	10567
47694	2214471	10565
46464	2218847	10566
41242	2222485	743
41194	2223141	741
42131	2223009	446
42144	2222729	447
44391	2223378	10873
44427	2222688	10862
45372	2222935	10565
45346	2223245	10563
45899	2227444	10566
48562	2241613	445
87891	2234649	10581
67793	2224562	0
67793	2224562	1000
67793	2224562	2000
67793	2224562	5000
67793	2224562	8000
67793	2224562	15000
с учетом что между координатами знак табуляции(таб)
2. заходишь в теклу выбираешь компонет номер восемь(Импорт точек).
указываешь имя файла, начальную координату, и вперед!

Очень удобно проверять по геодезии)) был опыт, доказали что неправильно залили фундаменты в башенной градирне.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Вставка опорной модели в Tekla Structures

Сообщение CuPo>I<a » 24 окт 2013, 12:54

ZMK писал(а): с учетом что между координатами знак табуляции(таб)
...или запятая :)

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Вставка опорной модели в Tekla Structures

Сообщение Таран Д. А. » 24 окт 2013, 13:08

Вообще приборы у геодезистов сохраняют точки в 3Д DWG мы просто вставляем сам файл в 0,0 все точки сразу видны отлично.

Pavel
Сообщения: 17
Регистрация: 02 мар 2012, 14:57

Re: Вставка опорной модели в Tekla Structures

Сообщение Pavel » 25 окт 2013, 11:42

Таран Д. А. писал(а):
Pavel писал(а):Здравствуйте. Помогите импортировать 3Д-облако точек в модель Tekla. Есть результаты сканирования в форматах .ptx .zfs .fbx.
Ты геодезию хочешь вставить?
Нужно смоделить существующие конструкции по результатам лазерного 3Д-сканирования.

Pavel
Сообщения: 17
Регистрация: 02 мар 2012, 14:57

Re: Вставка опорной модели в Tekla Structures

Сообщение Pavel » 25 окт 2013, 11:45

Спасибо за помощь.

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Вставка опорной модели в Tekla Structures

Сообщение alstey » 17 май 2018, 17:26

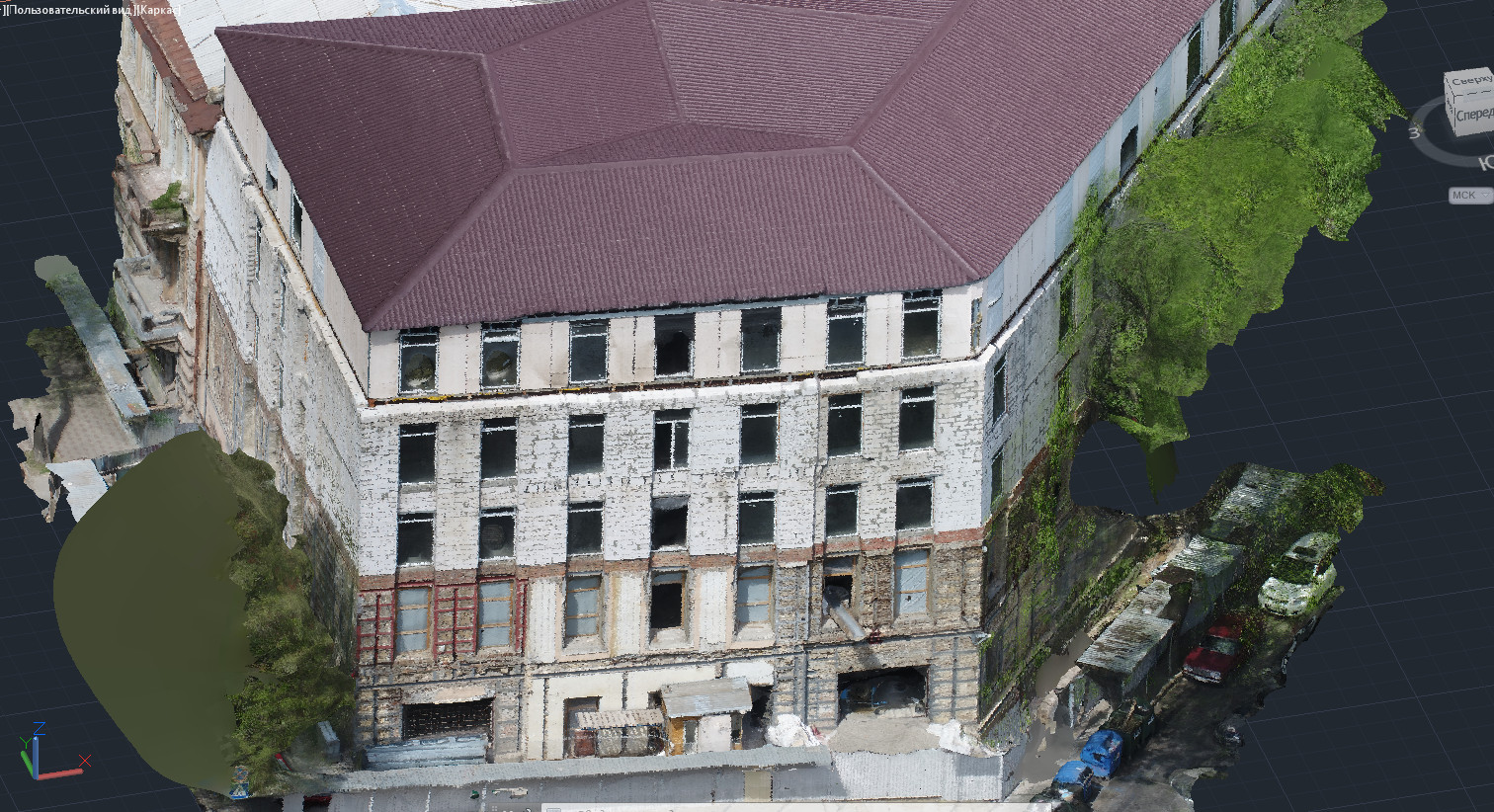

Друзья, кто работает с облаками точек? В чем можно вставлять в версии 21-2016? Есть облако точек, сделанное в autodesk Recap. Формат файла rcs. Охота его перевести в качестве опорной модели, отлично бы с цветами. после танцев с бубном вышло только выполнить полигональную сетку плоскостей и перевести в таком виде.
облако точек в автокаде с сылкой на файл rcs

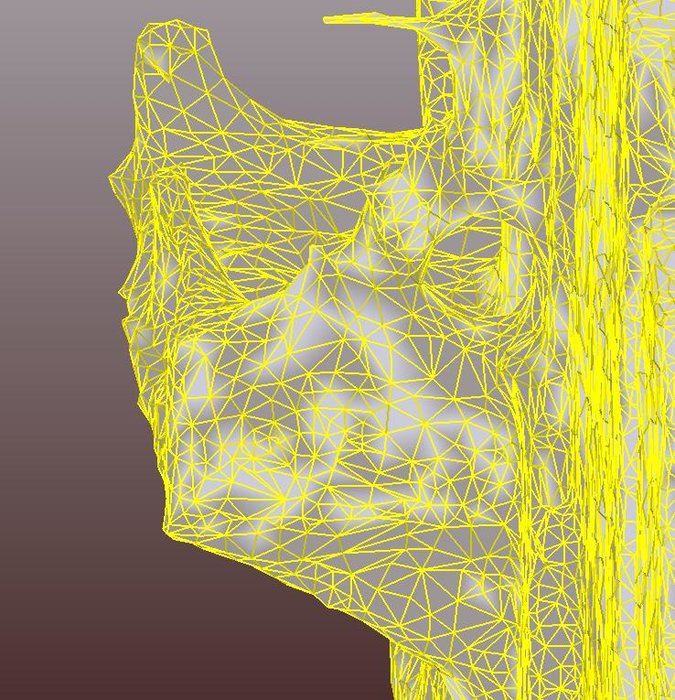

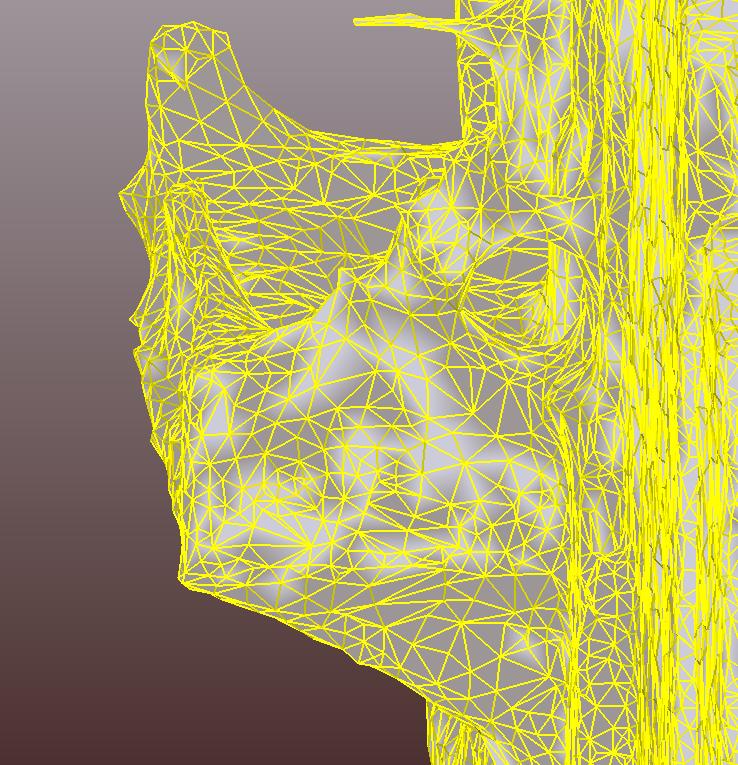

то, что удалось запихнуь в теклу после триангуляции

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Вставка опорной модели в Tekla Structures

Сообщение pavelkutas » 18 май 2018, 10:08

В 2018 классно сделали поддержку облаков. Но хз как из Recap'a вставить. Хотел найти софтину, чтобы перегонять облако в другой формат, руки не дошли.

Пока хавает только:
- ASCII ( .asc , .xyz )
- E57 ( .e57 )
- LAS ( .las )
- LAZ ( .laz )
- PTS ( .pts )
- PTX ( .ptx )
- Potree ( .js )
- Формат сканеров Trimble ( .tzf )
- txt
- csv

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Вставка опорной модели в Tekla Structures

Сообщение alstey » 18 май 2018, 15:47

pavelkutas писал(а):
18 май 2018, 10:08
В 2018 классно сделали поддержку облаков. Но хз как из Recap'a вставить. Хотел найти софтину, чтобы перегонять облако в другой формат, руки не дошли.

Пока хавает только:
- ASCII ( .asc , .xyz )
- E57 ( .e57 )
- LAS ( .las )
- LAZ ( .laz )
- PTS ( .pts )
- PTX ( .ptx )
- Potree ( .js )
- Формат сканеров Trimble ( .tzf )
- txt
- csv
а где взять 2018?

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Вставка опорной модели в Tekla Structures

Сообщение pavelkutas » 18 май 2018, 17:52

alstey писал(а):
18 май 2018, 15:47
а где взять 2018?
Есть ребята кто качал с forum.ru-board.com. Я хз, не смог проверить, слишком неудобный сайт, как по мне))

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Вставка опорной модели в Tekla Structures

Сообщение alstey » 23 май 2018, 15:44

pavelkutas писал(а):
18 май 2018, 17:52
alstey писал(а):
18 май 2018, 15:47
а где взять 2018?
Есть ребята кто качал с forum.ru-board.com. Я хз, не смог проверить, слишком неудобный сайт, как по мне))
пусто

anatoly.m
Сообщения: 6
Регистрация: 20 фев 2015, 13:52

Re: Вставка опорной модели в Tekla Structures

Сообщение anatoly.m » 14 мар 2019, 10:04

Добрый день коллеги, возникла проблема с импортом 3Д DWG/DXF модели в теклу. Стандартная процедура вставки, сохранил файл в формате 2004-2007 годах, взорвал все элементы по максимуму (конечный тип объекта-3D грань), в процессе вставки видно, что Текла что то сделала, но визуального результата нет, но когда умещаю модель в рабочую область видно что что то вставила текла, так как вид сильно отдаляется от рабочей области. фильтры в порядке, группы объектов тоже. ЗЫ. изначально DWG/DXF файлы был создан путем импорта из архикада. Ссылка на файл https://yadi.sk/d/Pr0Z-sX9jQyOpA

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Вставка опорной модели в Tekla Structures

Сообщение pavelkutas » 14 мар 2019, 15:45

anatoly.m писал(а):
14 мар 2019, 10:04
Добрый день коллеги, возникла проблема с импортом 3Д DWG/DXF модели в теклу. Стандартная процедура вставки, сохранил файл в формате 2004-2007 годах, взорвал все элементы по максимуму (конечный тип объекта-3D грань), в процессе вставки видно, что Текла что то сделала, но визуального результата нет, но когда умещаю модель в рабочую область видно что что то вставила текла, так как вид сильно отдаляется от рабочей области. фильтры в порядке, группы объектов тоже. ЗЫ. изначально DWG/DXF файлы был создан путем импорта из архикада. Ссылка на файл https://yadi.sk/d/Pr0Z-sX9jQyOpA
Нужно модель сместить в 0. Лучше всего это делать сразу в автокаде. А еще лучше выгружать относительно базовой точки, а за базовую брать 0,0,0.

anatoly.m
Сообщения: 6
Регистрация: 20 фев 2015, 13:52

Re: Вставка опорной модели в Tekla Structures

Сообщение anatoly.m » 15 мар 2019, 09:47

Спасибо большое, так и знал что это что то с точкой вставки, но додуматься сместить сразу в акаде в ноль не допер. А вы конкретно эту модель импортировали как деталь?, просто импортировать в опорных линиях у меня в итоге получилось, а вот чтобы было в поверхностях - никак не получается
pavelkutas писал(а):
14 мар 2019, 15:45
anatoly.m писал(а):
14 мар 2019, 10:04
Добрый день коллеги, возникла проблема с импортом 3Д DWG/DXF модели в теклу. Стандартная процедура вставки, сохранил файл в формате 2004-2007 годах, взорвал все элементы по максимуму (конечный тип объекта-3D грань), в процессе вставки видно, что Текла что то сделала, но визуального результата нет, но когда умещаю модель в рабочую область видно что что то вставила текла, так как вид сильно отдаляется от рабочей области. фильтры в порядке, группы объектов тоже. ЗЫ. изначально DWG/DXF файлы был создан путем импорта из архикада. Ссылка на файл https://yadi.sk/d/Pr0Z-sX9jQyOpA
Нужно модель сместить в 0. Лучше всего это делать сразу в автокаде. А еще лучше выгружать относительно базовой точки, а за базовую брать 0,0,0.

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Вставка опорной модели в Tekla Structures

Сообщение pavelkutas » 15 мар 2019, 10:01

anatoly.m писал(а):
15 мар 2019, 09:47
чтобы было в поверхностях - никак не получается
И не получится, это же dxf. Нужно сделать экспорт в IFC и распознать как родные объекты.

anatoly.m
Сообщения: 6
Регистрация: 20 фев 2015, 13:52

Re: Вставка опорной модели в Tekla Structures

Сообщение anatoly.m » 15 мар 2019, 11:09

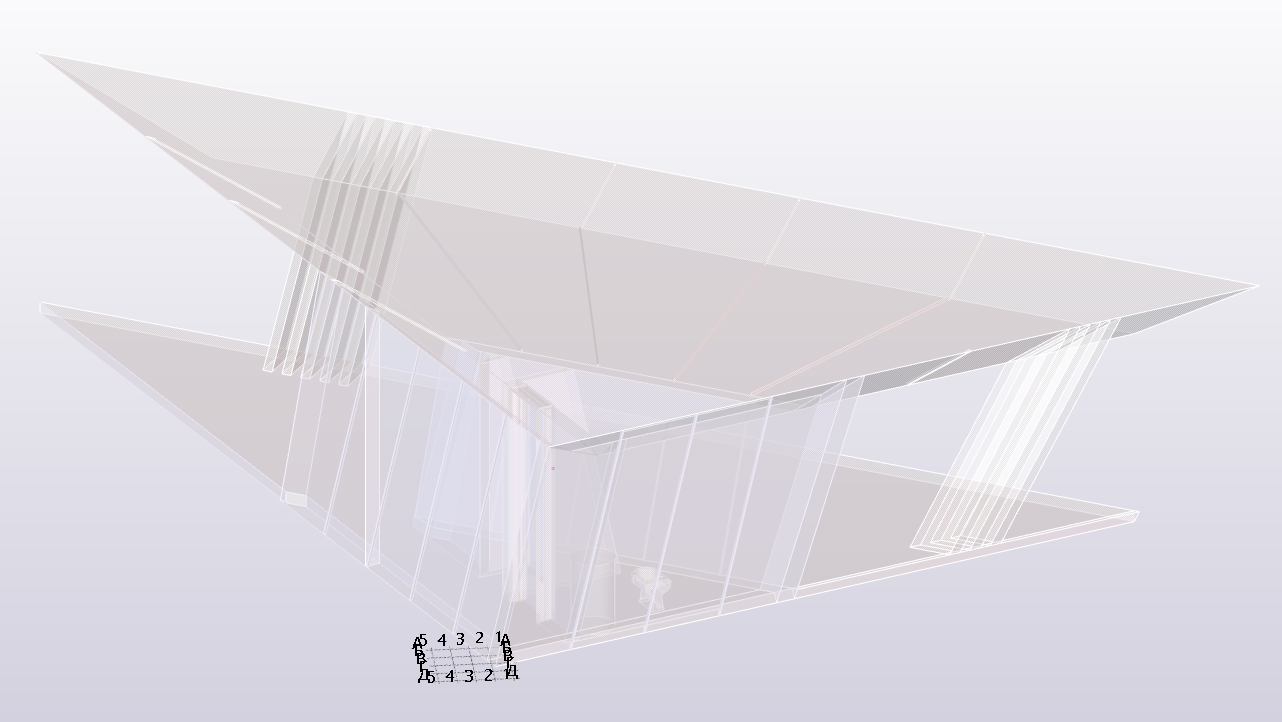

Спасибо, получилось !
pavelkutas писал(а):
15 мар 2019, 10:01
anatoly.m писал(а):
15 мар 2019, 09:47
чтобы было в поверхностях - никак не получается
И не получится, это же dxf. Нужно сделать экспорт в IFC и распознать как родные объекты.

Ответить
phpbb3 styles

Вернуться в «3D моделирование в Tekla Structures»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
