Данная тема будет разбита на четыре подраздела:
- Краткое описание того, что из себя представляет штрих-код DataMatrix на чертежах
- Инструкция по вставке штрих-кодов для тех людей, кто не является обладателем среды проектирования TopEngineer
- Использование штрих-кодов DataMatrix в ведомости отправочных марок
- FAQ - Часто задаваемые вопросы
DataMatrix — это разновидность штрих-кода, в котором может быть зашифрована полезная информация.
В нашем случае информация зашифрована следующая:
В чертежах деталей: Номер проекта (из нашей среды) и номер детали
В чертежах сборок: Номер проекта (из нашей среды), номер сборки и обработка
Вот примеры того, как выглядят данные чертежи сейчас:

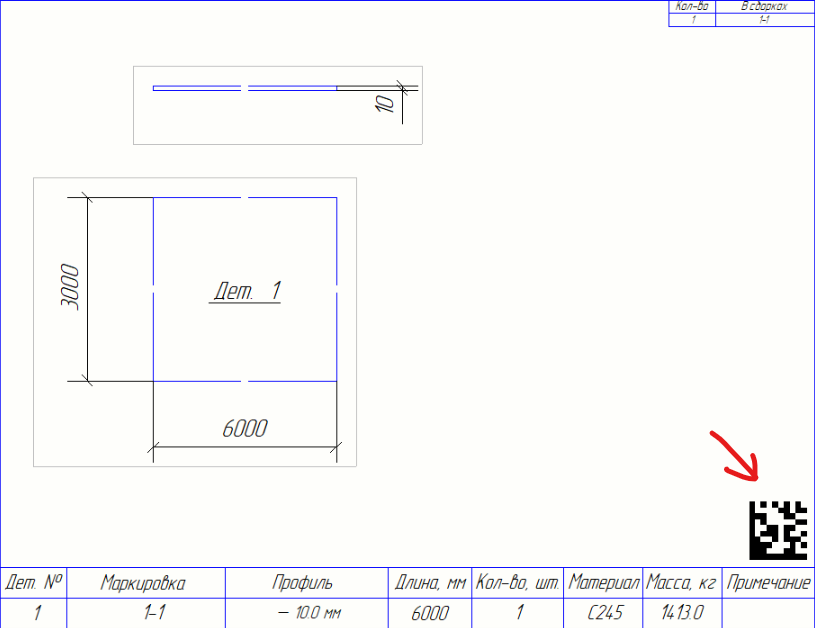

Рисунок 1 — Чертеж детали с нанесенным штрих-кодом

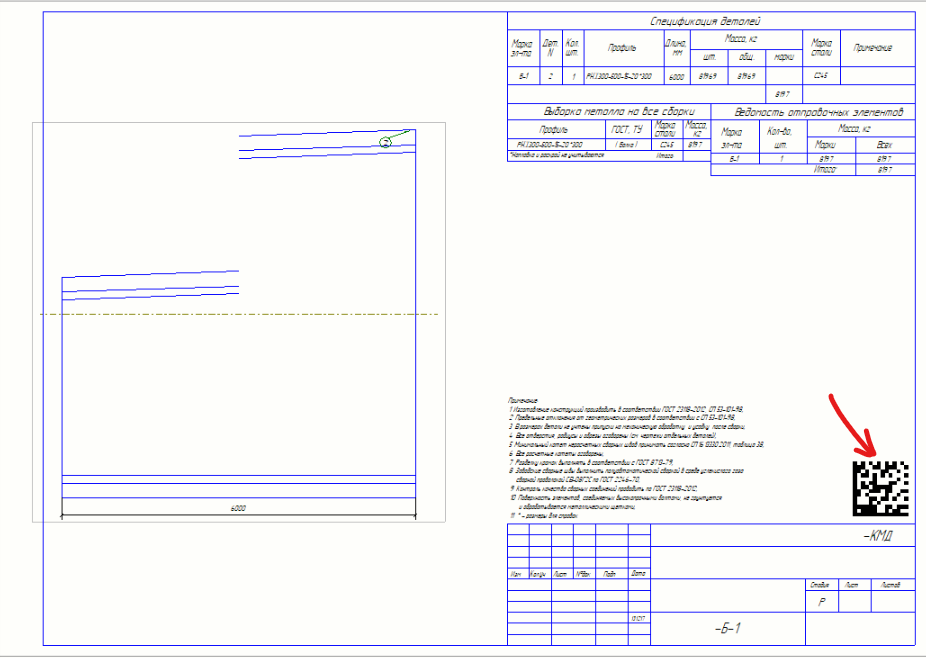

Рисунок 2 — Чертеж сборки с нанесенным штрих-кодом
Данные штрих-коды необходимы для ускорения процессов документооборота при работе с чертежами.
Все обладатели среды TopEngineer уже получили файлы компоновок и шаблонов уже со вставленными штрих-кодами. Но что делать, если у вас ее нет? Тут мы и перейдем ко второму подразделу, в котором все будет описано подробнее.
Ручная установка компоновки с датаматрицей при отсутствии среды TopEngineer
1. Первым делом нам необходимо зайти в WeldApp, там подготовлена специальная страничка для того, чтобы получить все файлы.

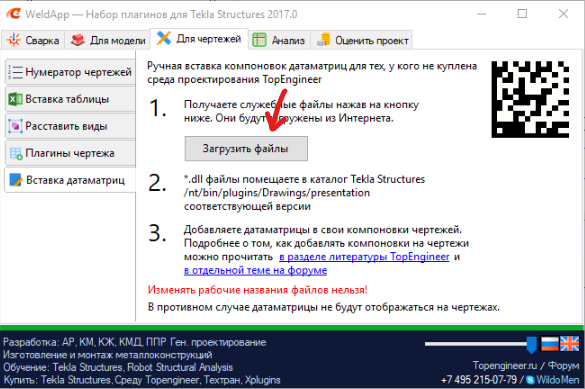

Рисунок 3 — Страничка получения необходимых файлов в WeldApp
2. Затем распаковываем загруженный архив, ищем вот эти два *.dll файла

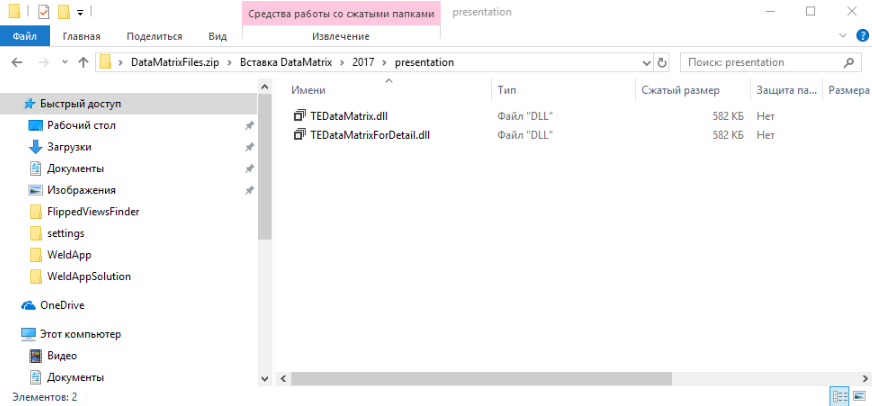

Рисунок 4 — Файлы динамических библиотек TEDataMatrix
3. Скидываем эти файлы по указанной ниже директории (варьируются от версий)

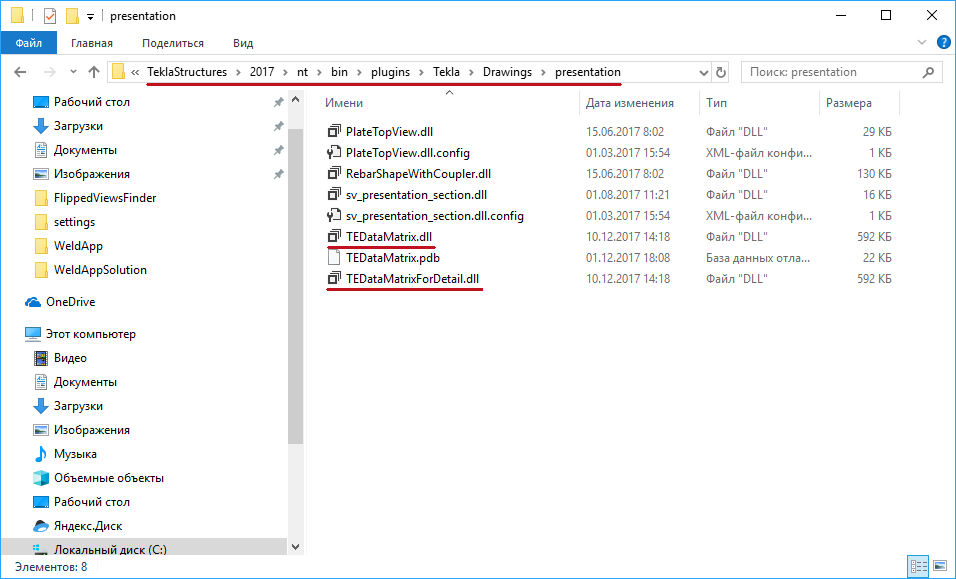

Рисунок 5 — Место, где должны располагаться *.dll файлы из архива
4. Ищем файлы шаблонов с нижнего скриншота

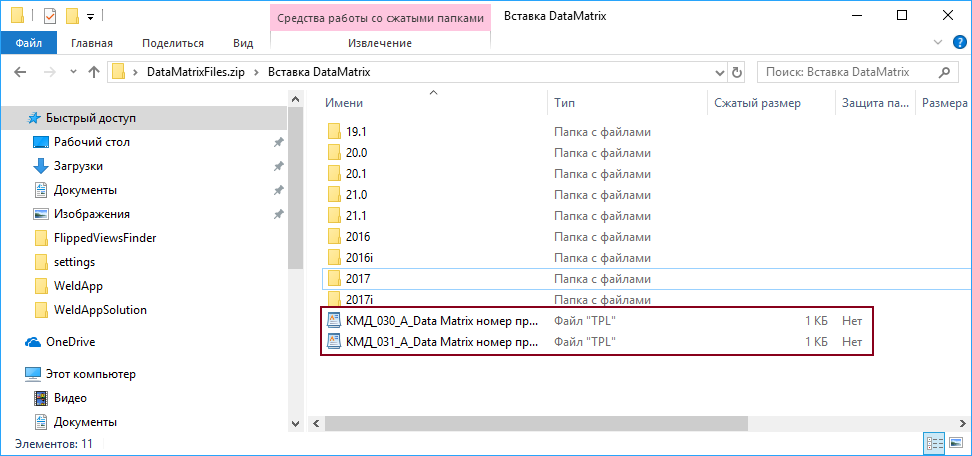

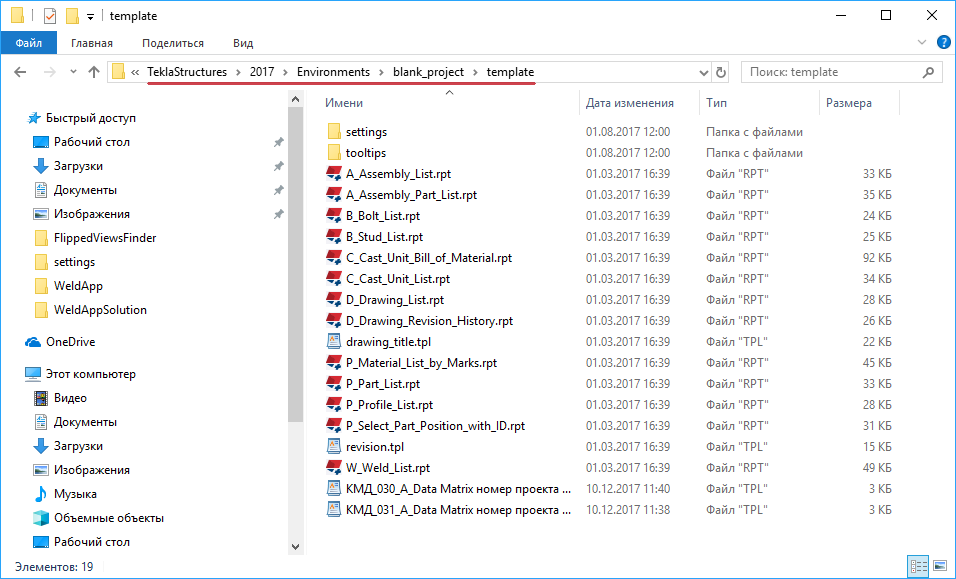

Рисунок 6 — Шаблоны датаматриц для Tekla
5. Закидываем их в папку со своей средой (или стандартной от Tekla, тут уже решайте сами)
Рисунок 7 — Место, где будут распологаться ваши шаблоны
6. Далее добавляем новые эти шаблоны на необходимые компоновки по инструкции отсюда: http://topengineer.ru/book/Компоновки_ч ... Structures
ВАЖНО: НЕ ИЗМЕНЯЙТЕ НАЗВАНИЯ ФАЙЛОВ С АРХИВА, В ПРОТИВНОМ СЛУЧАЕ ОНИ БУДУТ РАБОТАТЬ НЕКОРРЕКТНО!
Использование штрих-кодов DataMatrix в ведомости отправочных марок
Для использования штрих-кодов в ведомости отправочных марок необходимо пошагово выполнить след. действия:
- Откройте модель и убедитесь в корректности заполненных вами атрибутов;
- Откройте окно с отчетами и выберите "А_Ведомость отправочных марок";

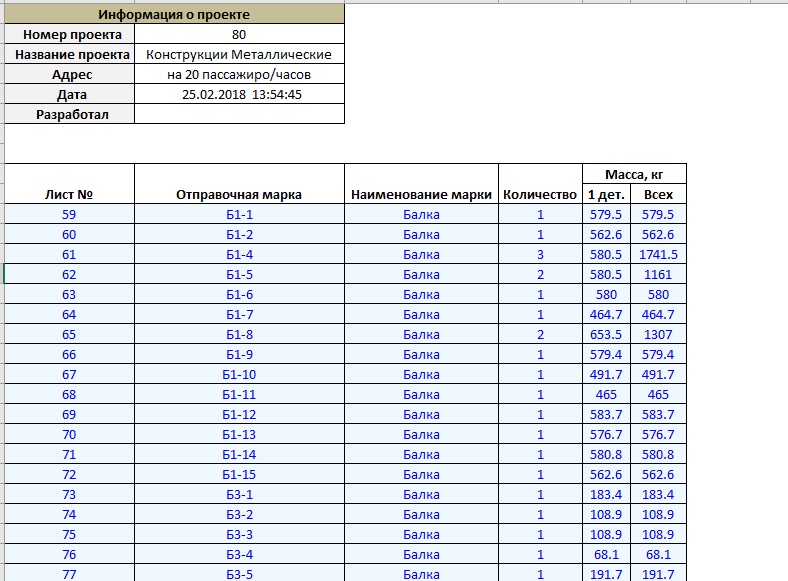

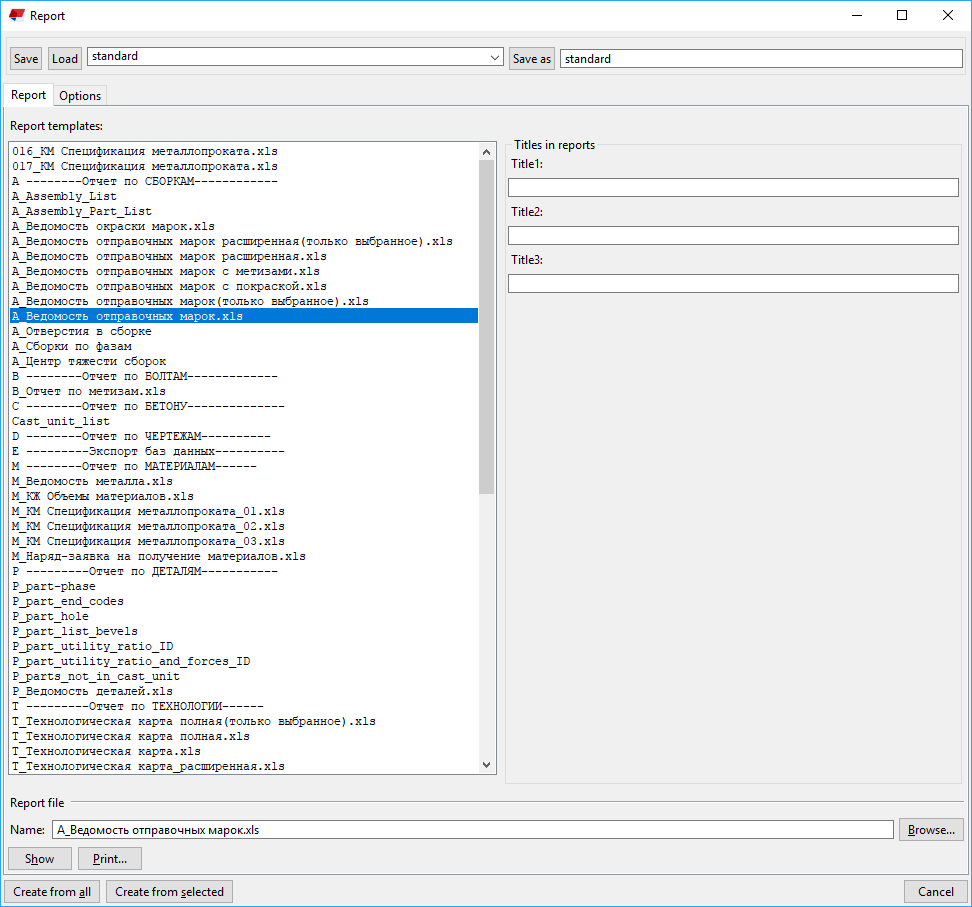

Рисунок 8 — Окно с шаблонами отчетов - Скопируйте сгенерированную таблицу в буфер обмена (при генерации таблицы она автоматически должна открыться в табличном процессоре, установленном на ПК);
- Откройте WeldApp, меню "Для чертежей" > "Вставка таблицы";
- Нажмите на кнопку "Считать данные таблицы из буфера обмена";

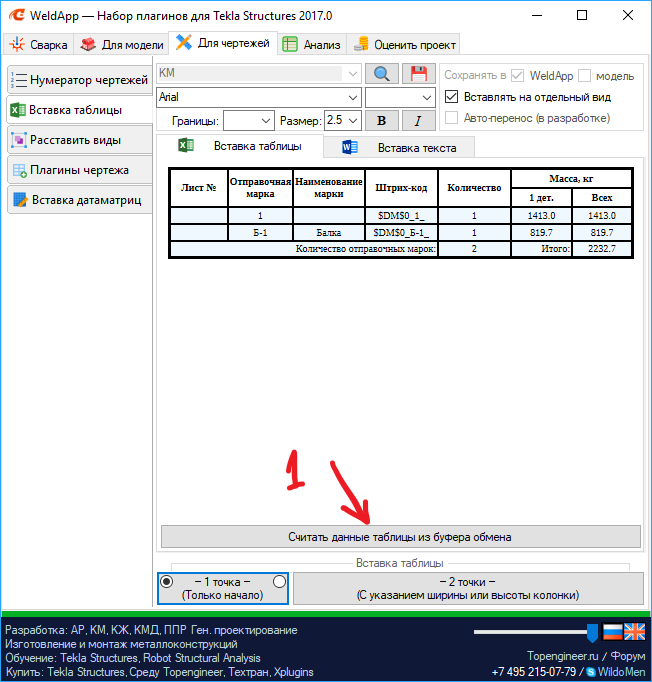

Рисунок 9 — Кнопка для считывания данных - Откройте необходимый чертеж в вашей модели;
- Вставьте таблицу на чертеж из WeldApp;

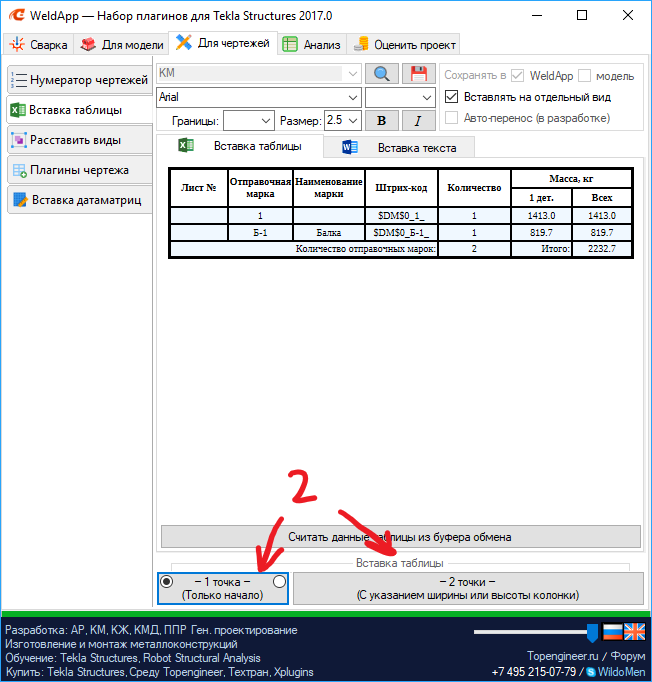

Рисунок 10 — Кнопки, отвечающие за вставку

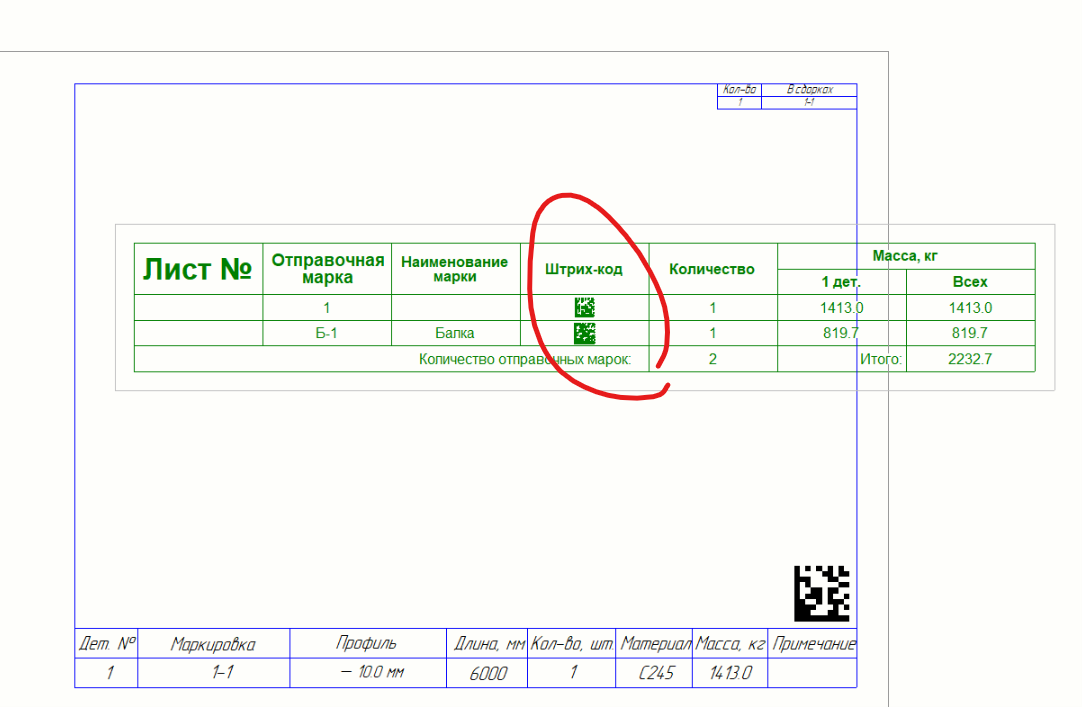

Рисунок 11 — Результат на тестовом чертеже
ГОТОВО!
Для быстрой проверки информации, попадаемой в штрих-код, можно посмотреть данные в таблице, до вставки на чертёж.
Закодирован будет текст в столбце «Штрих-код», идущий после символов «$DM$»
FAQ - Часто задаваемые вопросы

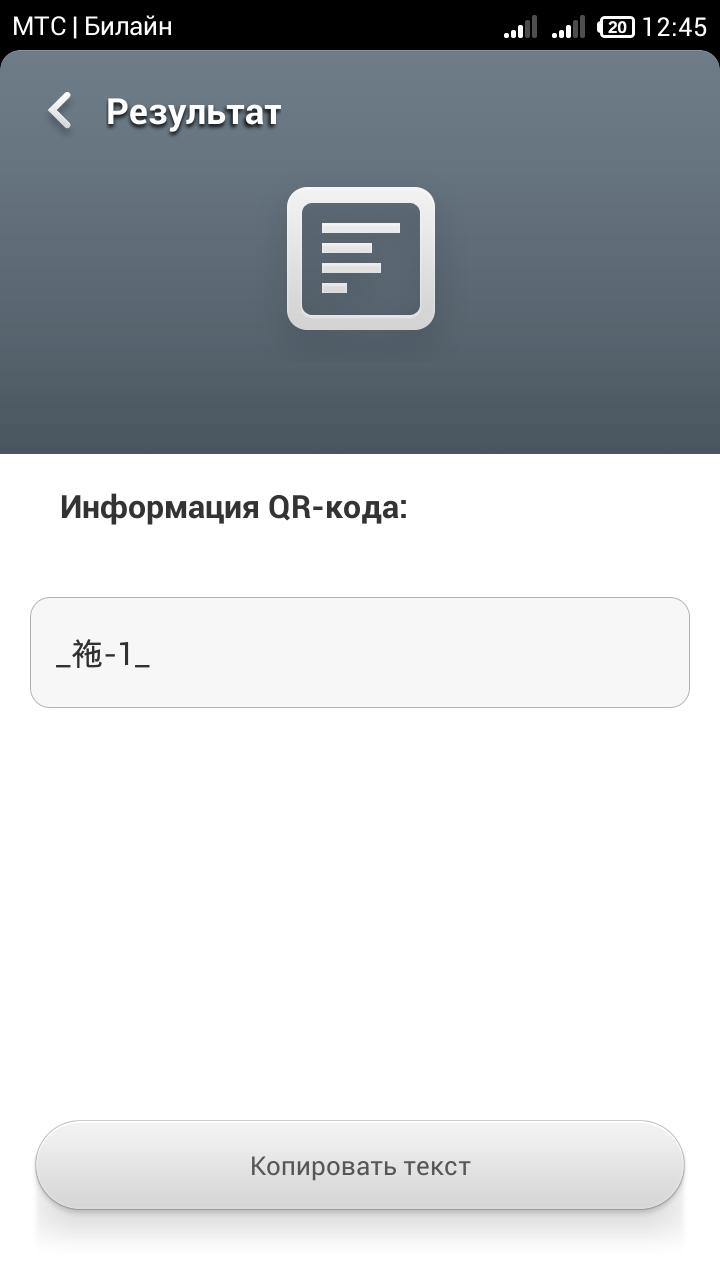

Вопрос: У меня кракозябры вместо нормальных букв, что делать?
Ответ: Сканер штрих-кодов должен поддерживать русский язык. В магазинах приложений есть сканер i-nigma, хорошо работает с русским языком. Ссылки оставлю ниже:
Google Play: https://play.google.com/store/apps/deta ... ma.Android
AppStore: https://itunes.apple.com/app/i-nigma-4- ... 23203?mt=8
Microsoft Store: пока не нашел, не факт что есть
