Пример соединения балки со стенкой колонны

[Таран Д. А.]

Пример соединения балки со стенкой колонны
Обновлено 17-10-2013
Для любой версии Tekla Structures

Topengineer_ru_балка со стенкой колонны_v2.rar

(311.28 КБ) 954 скачивания

Для Tekla Structures 19.0 и выше (со сваркой твердотельной)

Topengineer_ru.zip

(863.15 КБ) 760 скачиваний

Компонент предназначен для демонстраций возможностей Tekla Strucutres.
1. Автоматический подбор количества болтов и их расстановка с учетом вех требований.
2. Подбор толщин пластин из предложенного списка допустимых толщин
3. Компонент рекомендуется для автоматических соединений и при проектировании КМ.

Как импортировать компонент в новую модель:
1) Скачиваем архив себе на жесткий диск.
2) Открываем каталог компонентов (ctrl+f), выбираем нестандартные компоненты в фильтре.
3) Правый клик мыши, далее импорт...
4) Выбираем в списке распакованный файл *.uel.

[Таран Д. А.]

Обновлено 17-10-2013

[Таран Д. А.]

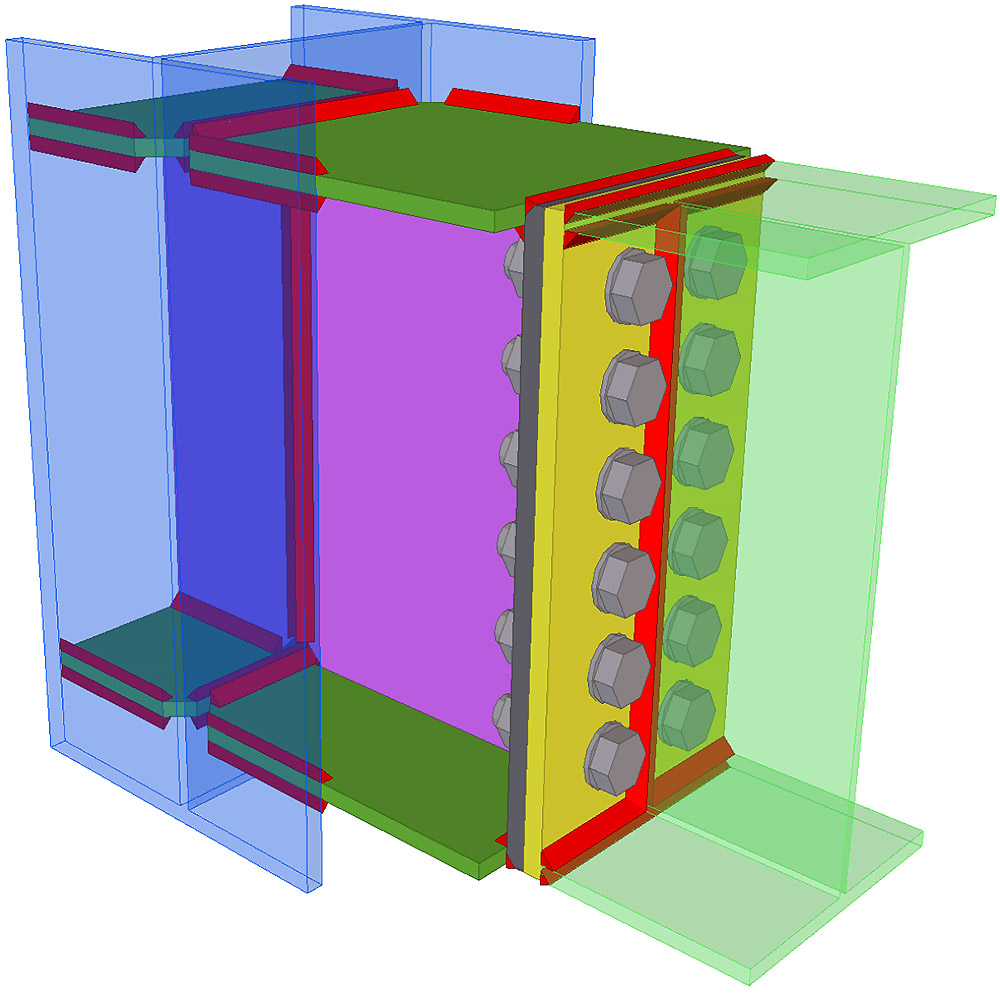

Изнутри примерно так

[CagoBukoB]

Пример соединения балки со стенкой колонны
Обновлено 17-10-2013

Topengineer_ru_балка со стенкой колонны_v2.rar

Компонент предназначен для демонстраций возможностей Tekla Strucutres.
1. Автоматический подбор количества болтов и их расстановка с учетом вех требований.
2. Подбор толщин пластин из предложенного списка допустимых толщин
3. Компонент рекомендуется для автоматических соединений и при проектировании КМ.

Как импортировать компонент в новую модель:
1) Скачиваем архив себе на жесткий диск.
2) Открываем каталог компонентов (ctrl+f), выбираем нестандартные компоненты в фильтре.
3) Правый клик мыши, далее импорт...
4) Выбираем в списке распакованный файл *.uel.

класс! спасибО!

[Таран Д. А.]

Обновил компонент для теклы 19 и выше.
Теперь сварка твердотельная. Размер катета по таблицам выбирается автоматом.
Доступно только в текла версии 19 и выше

[Таран Д. А.]

Обновил. Исправил ошибки.

[Eghor]

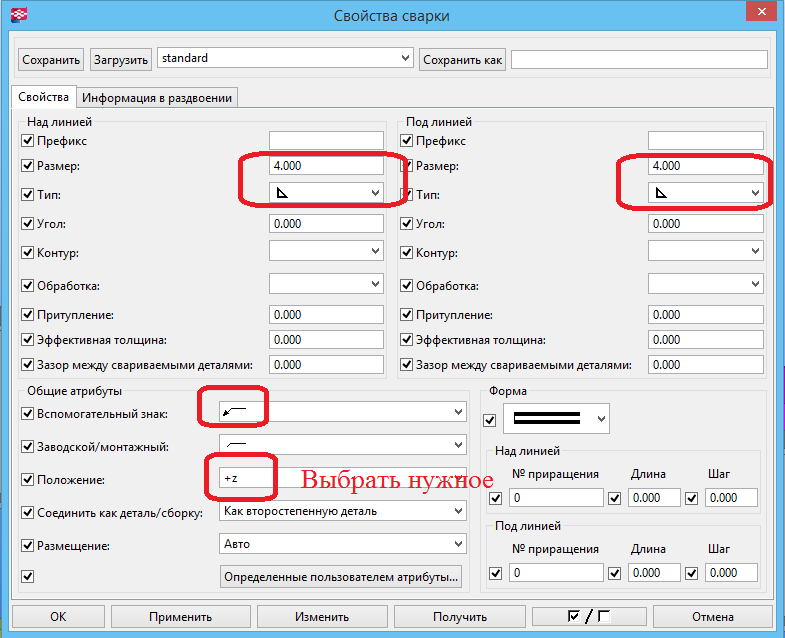

а каким образом у вас получилось создать сечения угловых швов с двух сторон от ребра? я когда ставлю отображать сварку точно - появляется только шов с одной стороны, даже если я задаю в параметрах что он двусторонний

[Таран Д. А.]

а каким образом у вас получилось создать сечения угловых швов с двух сторон от ребра? я когда ставлю отображать сварку точно - появляется только шов с одной стороны, даже если я задаю в параметрах что он двусторонний

В настройках шва.

Но сей час это не актуально так как приложение автоматом расставляет всю сварку по катетам.
viewtopic.php?f=45&t=2920
