Как убрать отображение скругления

Сообщение igorka » 03 авг 2020, 14:50

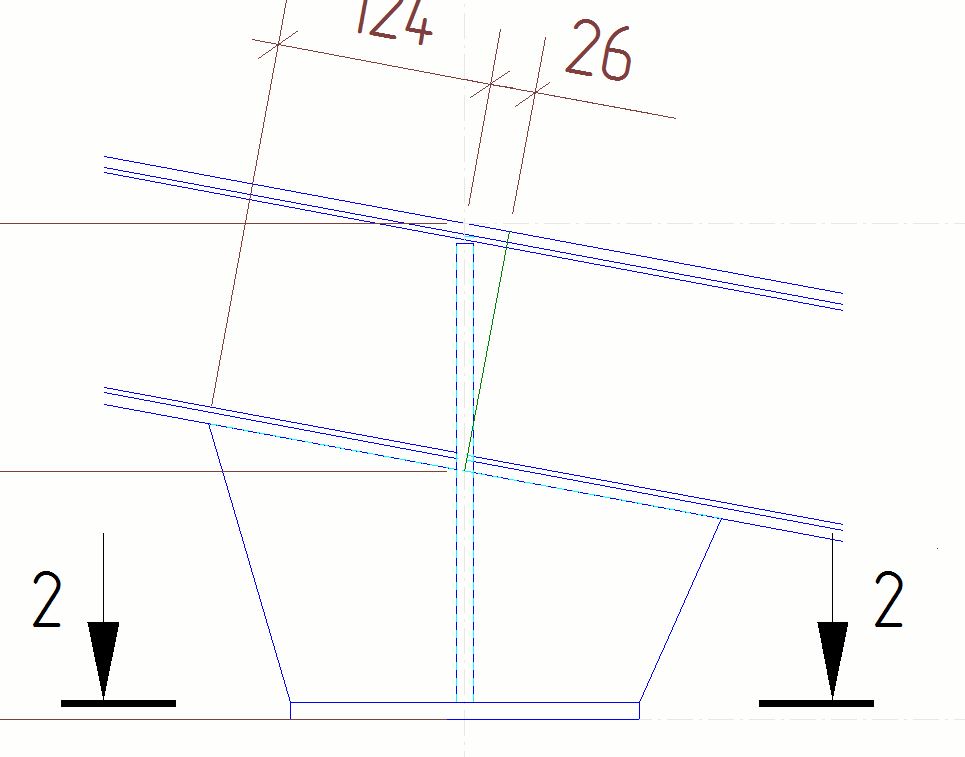

Как убрать отображение скругления двутавра или швеллера на чертеже , так чтобы балка рисовалась четырьмя линиями , а не шестью ? Помню в ранних версиях так и было, сейчас стоит 2017.
Вложения

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Как убрать отображение скругления

Сообщение CuPo>I<a » 04 авг 2020, 12:29

Кромки сопряжений

igorka
Сообщения: 23
Регистрация: 26 апр 2020, 14:03

Re: Как убрать отображение скругления

Сообщение igorka » 05 авг 2020, 16:35

Кромки сопряжений работают только с представлением "Точно". И при этом они убирают все линии на балке, остается только контур (прямоугольник).

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Как убрать отображение скругления

Сообщение CuPo>I<a » 07 авг 2020, 07:12

Мне кажется, Вы ошибаетесь. В представлении "контур" этих линий нет. В представлении "точно" двутавр отображается с полками, без скруглений.

fkast
Сообщения: 78
Регистрация: 10 мар 2015, 10:51

Re: Как убрать отображение скругления

Сообщение fkast » 10 окт 2020, 17:08

это швеллер с уклоном полок. никак не убрать
