Название листа Tekla Structures

Сообщение Misha_Gammi » 27 май 2018, 22:33

Большая просьба форумчан поделиться ценной информацией по организации работы при обозначении чертежей. Среда russia.
Интересует в какую строчку записывать название листа общего вида, чтобы оно автоматом заносилось в штамп. В строчку Имя или в строки Заголовок 1-3. При этом видимо придется изменять шаблон штампа.

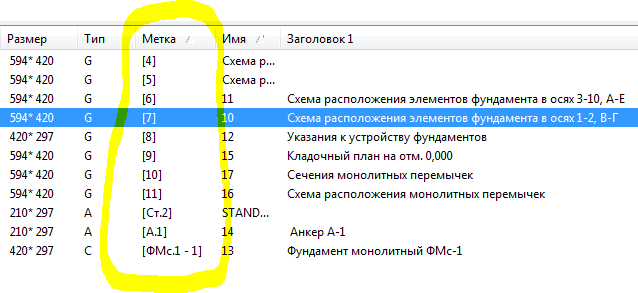

Как отсортировать чертежи по нужному мне порядку. При создании нового чертежа ему присваивается метка. Её можно изменить?
И как при выводе на печать в pdf включать в название файла номер листа и название листа.

Буду благодарен за любую информацию.
Вложения

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Название листа

Сообщение pavelkutas » 28 май 2018, 09:52

В среде russia Имя, Заголовок 1, Заголовок 2, Заголовок 3 в штамп не идут ¯\_(ツ)_/¯

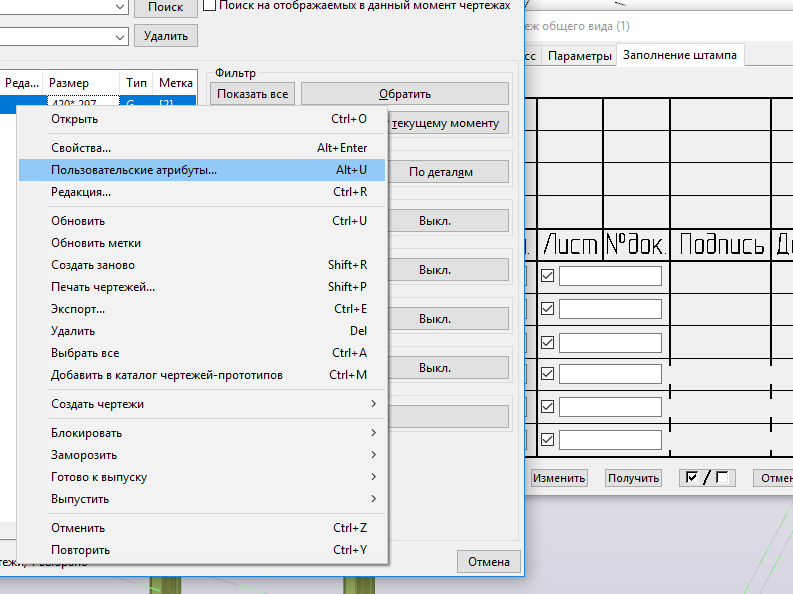

Заполнение штампа идёт через пользовательские атрибуты чертежа:

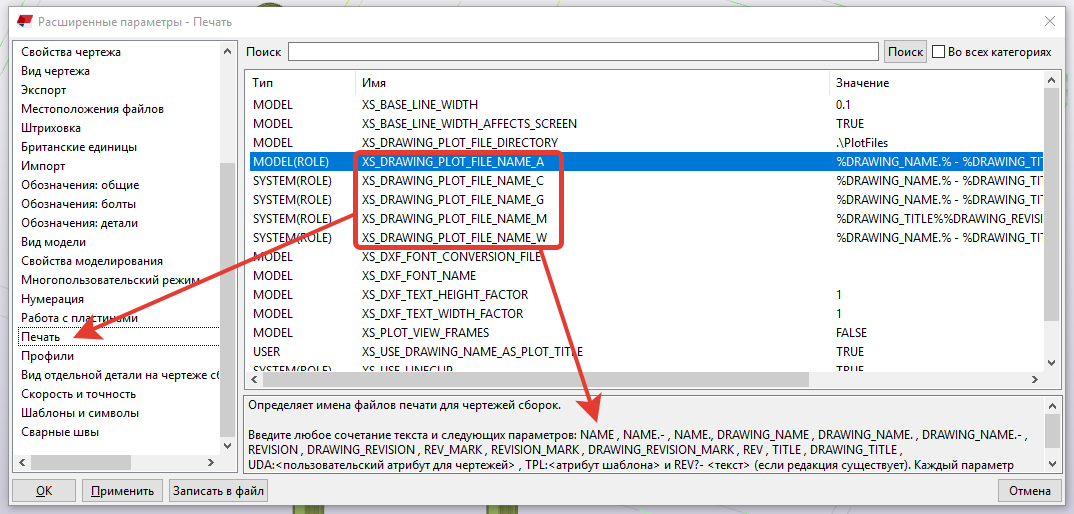

Логичнее изменить шаблон штампа, чтобы использовать Имя, Заголовок 1, Заголовок 2, Заголовок 3 для его заполнения, чтобы ориентироваться в самом списке чертежей. Метку изменить нельзя. Сортировать нужно по номерам страниц, номера страниц в russia также заполняются через пользовательские атрибуты. Настройки имен файлов при печати лежат в расширенных параметрах Ctrl+E:

Misha_Gammi
Сообщения: 24
Регистрация: 25 май 2018, 08:58

Re: Название листа

Сообщение Misha_Gammi » 28 май 2018, 18:28

pavelkutas писал(а):
28 май 2018, 09:52
В среде russia Имя, Заголовок 1, Заголовок 2, Заголовок 3 в штамп не идут ¯\_(ツ)_/¯

Заполнение штампа идёт через пользовательские атрибуты чертежа:
Логичнее изменить шаблон штампа, чтобы использовать Имя, Заголовок 1, Заголовок 2, Заголовок 3 для его заполнения, чтобы ориентироваться в самом списке чертежей. Метку изменить нельзя. Сортировать нужно по номерам страниц, номера страниц в russia также заполняются через пользовательские
атрибуты. Настройки имен файлов при печати лежат в расширенных параметрах Ctrl+E:

Павел, а не могли бы подсказать направление как лучше организовать работу. Я пока думаю в поле имя вбивать порядковый номер чертежа(для возможности сортировки), а в поле заголовок 1 название листа.
Возможно есть другие варианты и нет желания выдумывать велосипед.
Теклу изучаю самостоятельно на добровольных началах. Больше энтузиастов нету и не с кем посоветоваться.

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Название листа

Сообщение pavelkutas » 29 май 2018, 09:21

Норм вариант. Учитывая тот факт, что делать ссылки при простановке разрезов/листов можно только используя поле Имя, то как раз логичнее всего проставлять номер листа в поле имя, а не в лист или ещё куда-то (как сделано во всех средах). Вы можете столкнуться с проблемой, что имя чертежа будет слишком длинным и нужно будет разбить на две/три/четыре строки. В таком случае, нужно будет либо написать формулы, которые автоматически будут считать кол-во символов и разбивать текст на требуемое кол-во строк (это реализовано в среде топинженер). Либо просто использовать для заполнения штампа все заголовки, т.е. разбивать текст по частям. Не самое удобное занятие, но если новичок в текле, то норм.

Misha_Gammi
Сообщения: 24
Регистрация: 25 май 2018, 08:58

Re: Название листа

Сообщение Misha_Gammi » 29 май 2018, 10:30

pavelkutas писал(а):
29 май 2018, 09:21
Норм вариант. Учитывая тот факт, что делать ссылки при простановке разрезов/листов можно только используя поле Имя, то как раз логичнее всего проставлять номер листа в поле имя, а не в лист или ещё куда-то (как сделано во всех средах). Вы можете столкнуться с проблемой, что имя чертежа будет слишком длинным и нужно будет разбить на две/три/четыре строки. В таком случае, нужно будет либо написать формулы, которые автоматически будут считать кол-во символов и разбивать текст на требуемое кол-во строк (это реализовано в среде топинженер). Либо просто использовать для заполнения штампа все заголовки, т.е. разбивать текст по частям. Не самое удобное занятие, но если новичок в текле, то норм.
В среде russia название разбивает, но криво. переносит по буквам и надо подгонять проблемами, что не очень красиво. В топ инженер так же?

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Название листа

Сообщение pavelkutas » 29 май 2018, 18:27

в топинженере проблема решена. Причем вы сами можете написать такую формулу. Т.е. поиск пробела и перенос на другую строку в автоматическом режиме.

Misha_Gammi
Сообщения: 24
Регистрация: 25 май 2018, 08:58

Re: Название листа

Сообщение Misha_Gammi » 29 май 2018, 21:48

pavelkutas писал(а):
29 май 2018, 18:27
в топинженере проблема решена. Причем вы сами можете написать такую формулу. Т.е. поиск пробела и перенос на другую строку в автоматическом режиме.
Благодарю за дельные советы Павел.

everyDayLast
Сообщения: 11
Регистрация: 12 янв 2019, 17:03

Re: Название листа Tekla Structures

Сообщение everyDayLast » 05 мар 2019, 09:53

Misha_Gammi, ну и как, перешли на эту систему? удобно работать стало?

Misha_Gammi
Сообщения: 24
Регистрация: 25 май 2018, 08:58

Re: Название листа Tekla Structures

Сообщение Misha_Gammi » 05 мар 2019, 12:42

Да. на данный момент устраивает полностью. Есть возможность проставить номера листов на узлах. Из минусов: при копировании чертежей и присвоении им нового номера, выноски узлов ставят старые номера.

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Название листа

Сообщение pavelkutas » 05 мар 2019, 12:49

pavelkutas писал(а):
29 май 2018, 09:21
делать ссылки при простановке разрезов/листов можно только используя поле Имя

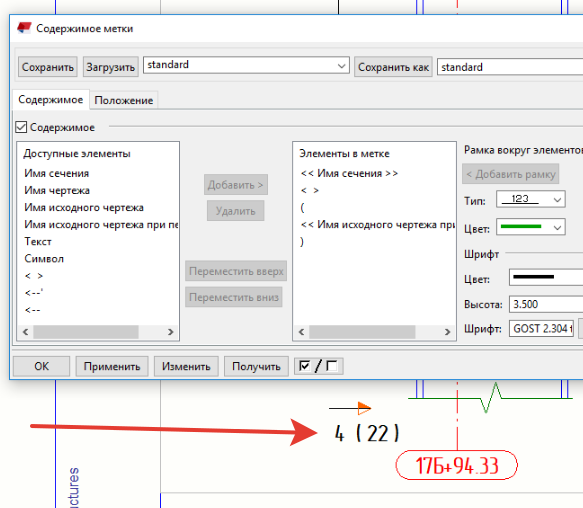

я тогда наврал, есть расширенные параметры, куда можно завести номера страниц из любой среды
XS_​SECTION_​VIEW_​REFERENCE
XS_​DETAIL_​VIEW_​REFERENCE

Misha_Gammi
Сообщения: 24
Регистрация: 25 май 2018, 08:58

Re: Название листа Tekla Structures

Сообщение Misha_Gammi » 05 мар 2019, 13:10

век живи -век учись)
