Местный разрез на чертежах Tekla Structures

Сообщение pv-maks » 12 окт 2017, 14:09

Добрый день! Получили от Заказчика комплект КМД для изготовления металлоконструкций. Чертежи выполнены в текле, модель есть (правда без доступа к чертежам). В некоторых чертежах увидели конструкции с местными разрезами. Как такие возможно выполнить в текле? И кто-нибудь делал такие?

bert30
Сообщения: 80
Регистрация: 03 дек 2014, 09:37

Re: Местный разрез на чертежах

Сообщение bert30 » 12 окт 2017, 17:42

Да, тоже хотелось бы узнать, как это сделано

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Местный разрез на чертежах

Сообщение CuPo>I<a » 13 окт 2017, 06:17

вручную...

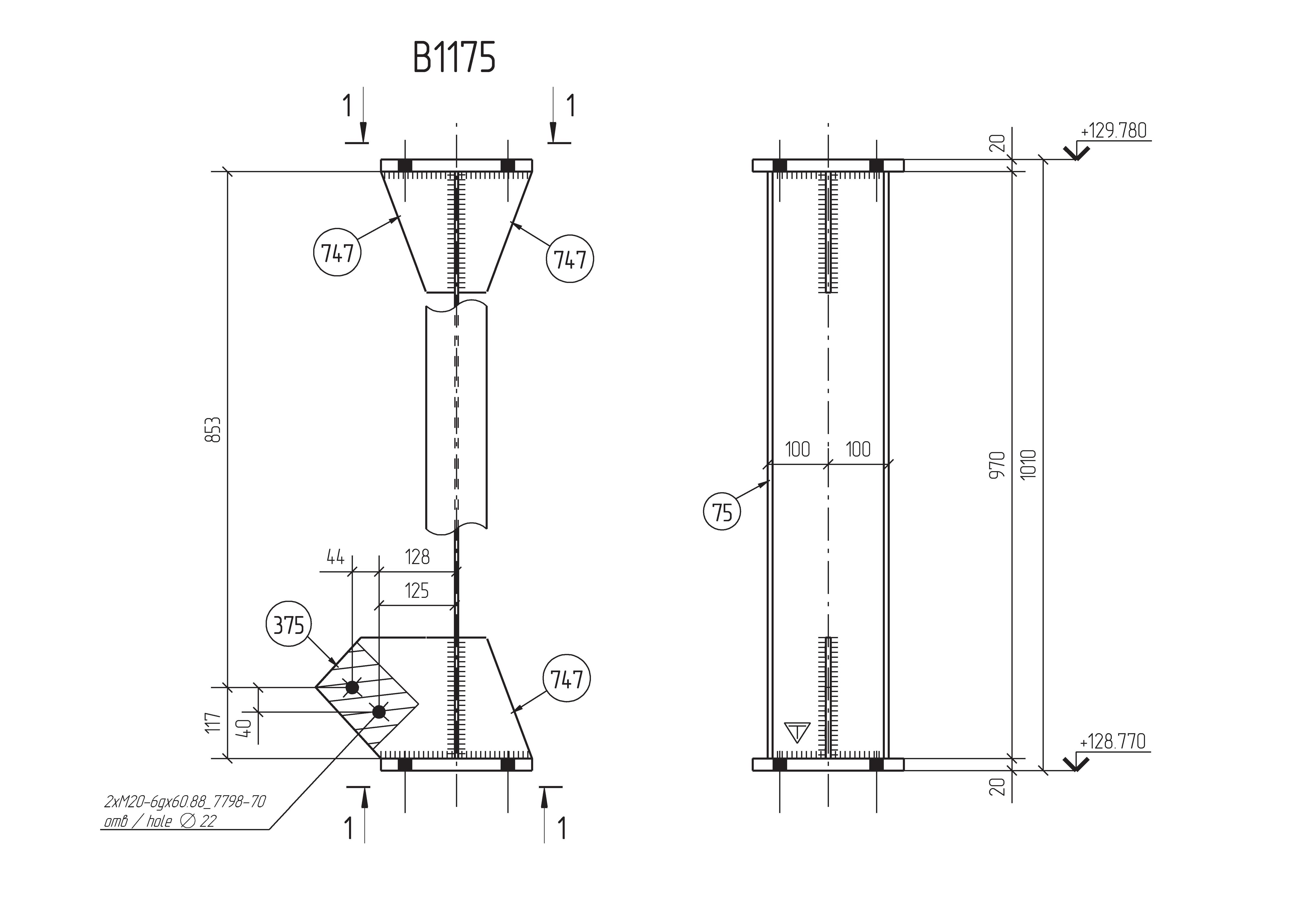

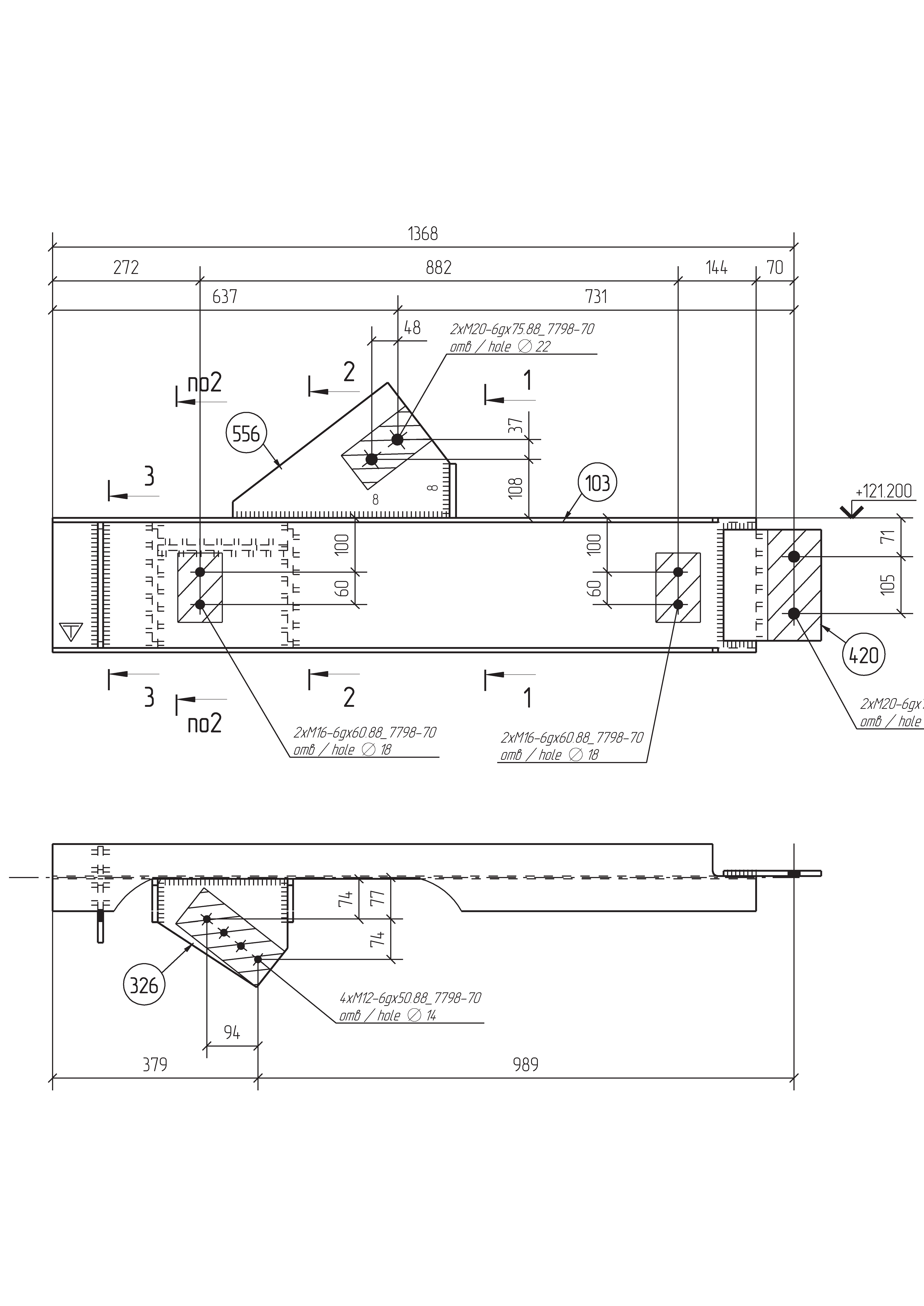

присмотритесь, по краю полки идет скрывающая линия (видны пробелы на других деталях). Деталям изменены свойства контура на сплошную основную линию. Делал так несколько раз, но лениво.

bert30
Сообщения: 80
Регистрация: 03 дек 2014, 09:37

Re: Местный разрез на чертежах

Сообщение bert30 » 13 окт 2017, 13:29

Очень трудоемко?
Но смотрится здорово

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Местный разрез на чертежах

Сообщение CuPo>I<a » 13 окт 2017, 13:33

bert30 писал(а):
13 окт 2017, 13:29
Очень трудоемко? ...
Пробуй)

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Местный разрез на чертежах Tekla Structures

Сообщение Таран Д. А. » 30 ноя 2017, 12:22

Вот от куда у людей столько свободного времени чтобы делать такую ерунду? Вот чем разрез по всей балке был бы хуже?
