Как нумеровать планы свайных полей в Tekla Structures

Сообщение Таран Д. А. » 10 ноя 2014, 11:49

Как нумеровать планы свайных полей
Это достаточно распространенная задача и решается она просто.
.

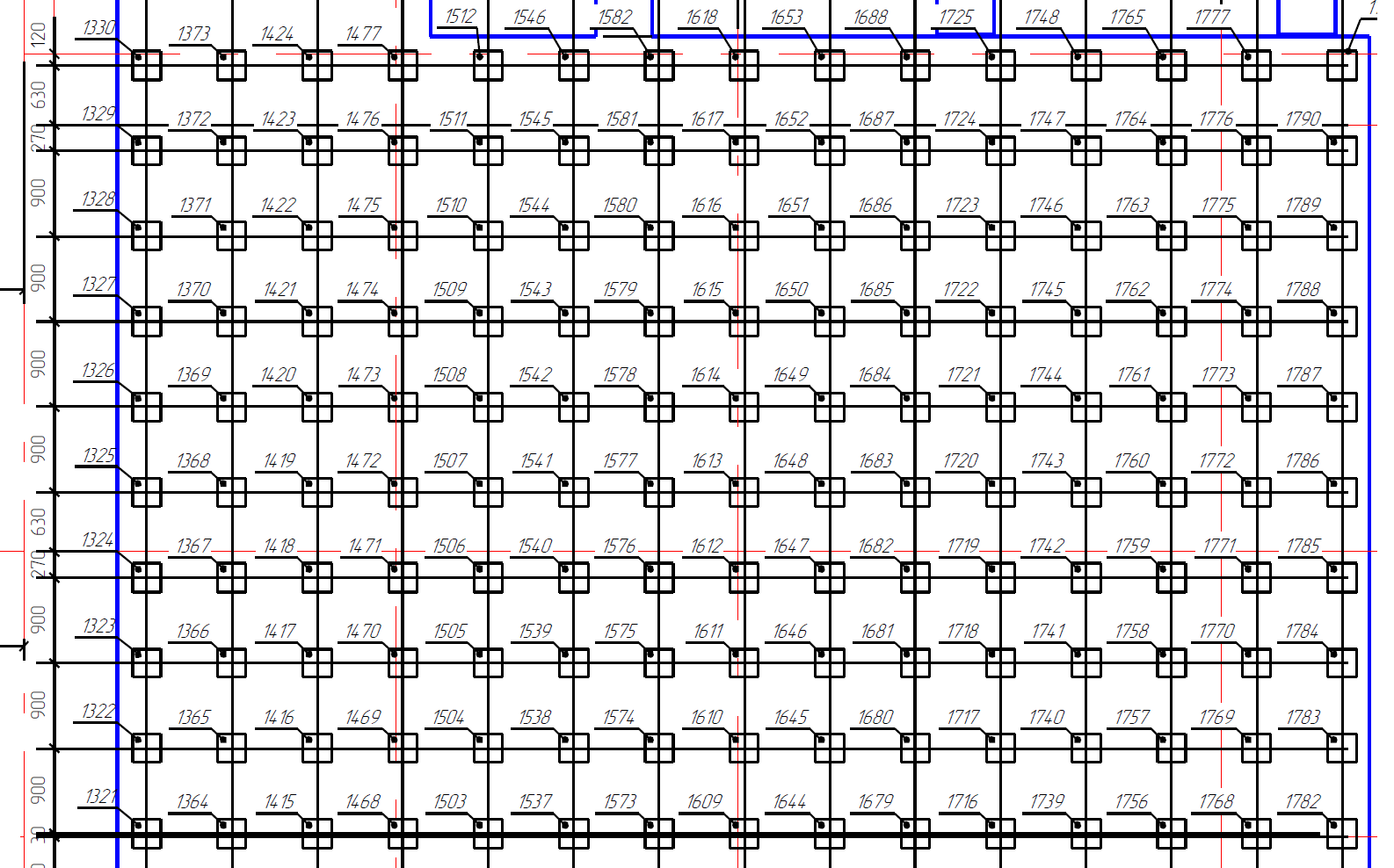

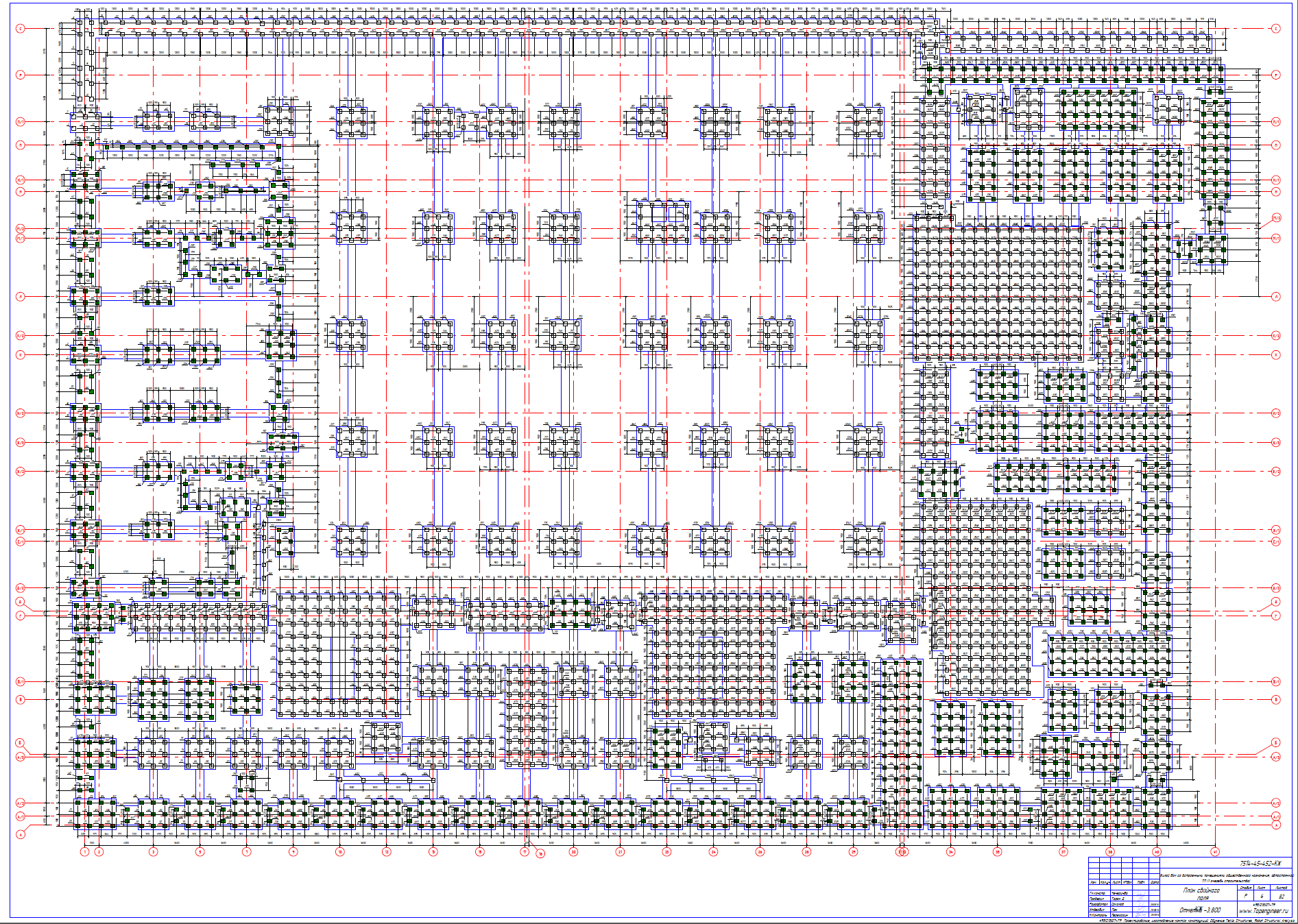

sample_043.pdf
(359.21 КБ) 798 скачиваний
1) Создаем свайное поле в модели
2) Даем сваям префикс (любой)
3) Открываем расширенные настройки Tekla CTRL+E
4) Меняем переменную настройку нумерации так чтобы даже одинаковые сборки всегда имени уникальный номер а не объединялись в одну сборку.
XS_UNIQUE_ASSEMBLY_NUMBERS

Если этот расширенный параметр установлен в значение TRUE, при нумерации Tekla Structures создает уникальные номера позиций для всех сборок, даже если они одинаковы.
Значение по умолчанию — FALSE.
Для нумерации деталей при этом используется прежний метод.
Этот расширенный параметр связан с конкретной моделью; его значение сохраняется в файле базе данных параметров.

5) Выделяем только сваи
6) Скидываем номера сборок и делателей для свай
7) Нумеруем
8) Возвращаем настройки нумерации на место
9) Контролируем чтобы в настройках нумерации было выставлено сохранять номер если возможно
10) Создаем шаблон который отрезает от позиции сборки префикс и оставляет только номер
Готово. Все крайне просто и удобно на все максимум 2-3 мин.

AndrejjerdnA
Сообщения: 103
Регистрация: 18 сен 2014, 07:20

Re: Как нумеровать планы свайных полей в Tekla Structures

Сообщение AndrejjerdnA » 20 апр 2015, 10:15

Спасибо огромное за разъяснения! Все получилось, за исключением пункта: "10) Создаем шаблон который отрезает от позиции сборки префикс и оставляет только номер". Дайте пожалуйста наводку, где искать решение этой загвоздки.

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Как нумеровать планы свайных полей в Tekla Structures

Сообщение DrBianko » 20 апр 2015, 21:08

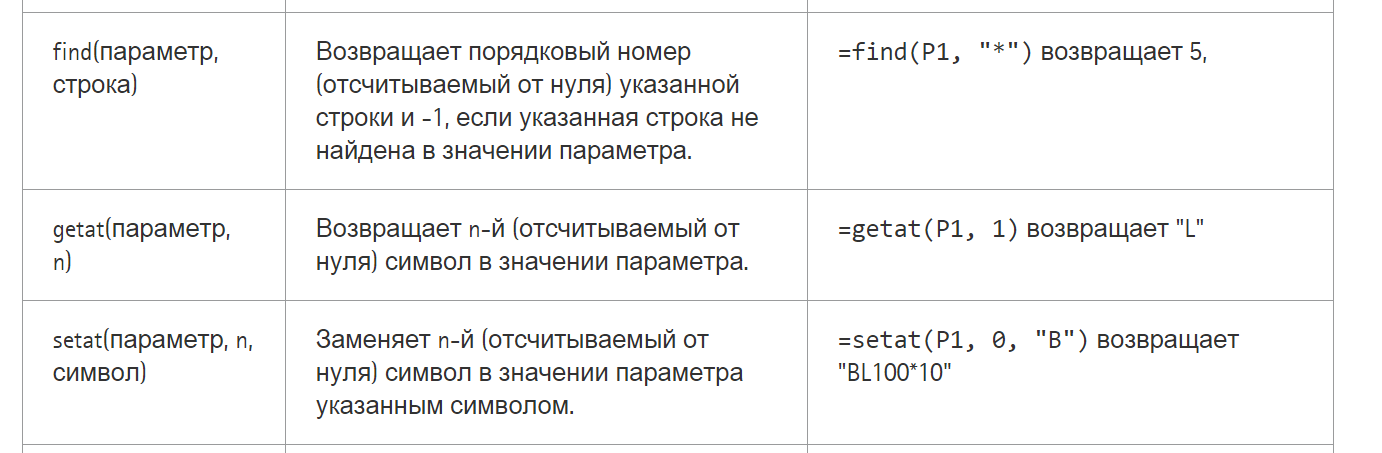

Операторы find и setat
Вложения

AndrejjerdnA
Сообщения: 103
Регистрация: 18 сен 2014, 07:20

Re: Как нумеровать планы свайных полей в Tekla Structures

Сообщение AndrejjerdnA » 20 апр 2015, 21:56

DrBianko писал(а):Операторы find и setat
Спасибо, попробую, но вреде бы все понятно! Большое спасибо за ответ!

Real_Steel
Сообщения: 43
Регистрация: 10 янв 2015, 01:00

Re: Как нумеровать планы свайных полей в Tekla Structures

Сообщение Real_Steel » 11 май 2015, 23:03

а как Вы реализовываете экспликацию этих свай?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Как нумеровать планы свайных полей в Tekla Structures

Сообщение Таран Д. А. » 14 май 2015, 12:36

Real_Steel писал(а):а как Вы реализовываете экспликацию этих свай?
Разные цвета разные типы свай. По фильтрам настроил.

Real_Steel
Сообщения: 43
Регистрация: 10 янв 2015, 01:00

Re: Как нумеровать планы свайных полей в Tekla Structures

Сообщение Real_Steel » 15 май 2015, 12:08

я имею в виду шаблон(таблицу)

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Как нумеровать планы свайных полей в Tekla Structures

Сообщение Таран Д. А. » 15 май 2015, 12:14

Пока в ручную хорошо что там не так много всего.
Скоро будет бесплатный плагин который как раз будет делать нормально все.
Стандартными средствами отчетов теклы так не получится сделать так как теала на может выводить диапазоны номеров свай по свойствам.

MrZdish
Сообщения: 4
Регистрация: 01 окт 2013, 07:56

Re: Как нумеровать планы свайных полей в Tekla Structures

Сообщение MrZdish » 15 май 2015, 22:05

В качестве альтернативного варианта может быть использована функция контрольных номеров или ACN, о ней в справке написано все вполне доходчиво. Причем эта функция может быть использована для обозначения последовательности монтажа.

Статью по этой теме написал, все оформить никак не могу в WIKI

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Как нумеровать планы свайных полей в Tekla Structures

Сообщение Таран Д. А. » 20 май 2015, 12:00

MrZdish писал(а):В качестве альтернативного варианта может быть использована функция контрольных номеров или ACN, о ней в справке написано все вполне доходчиво. Причем эта функция может быть использована для обозначения последовательности монтажа.

Статью по этой теме написал, все оформить никак не могу в WIKI
Набери меня в скайпе я помогу с оформлением
Там все просто надо просто залогиниться там другая форма регистрации
Картинки можно будет добавлять после этого.

Olegrussia
Сообщения: 18
Регистрация: 10 апр 2015, 14:29

Re: Как нумеровать планы свайных полей в Tekla Structures

Сообщение Olegrussia » 20 май 2015, 16:05

Спасибо большое, долго мучился, думал даже их все разные сделать)) Кстати, а зачем им префикс присваивать, а потом удалять? Я без префикса сразу сделал и всё пронумеровалось как надо.

Всё, понял зачем. Чтобы с 1 начиналась нумерация. С шаблоном отсекающим префикс так и не разобрался, сделал префикс "№" :oops:

Alexandra187751
Сообщения: 2
Регистрация: 17 авг 2023, 09:57

Re: Как нумеровать планы свайных полей в Tekla Structures

Сообщение Alexandra187751 » 17 авг 2023, 10:01

Таран Д. А. писал(а):
15 май 2015, 12:14
Пока в ручную хорошо что там не так много всего.
Скоро будет бесплатный плагин который как раз будет делать нормально все.
Стандартными средствами отчетов теклы так не получится сделать так как теала на может выводить диапазоны номеров свай по свойствам.
День добрый! Прошло несколько лет, должно быть плагин уже появился... где можно его скачать?
