Создание 3д вида узла в Tekla Structures

Сообщение troy-47 » 18 апр 2013, 11:09

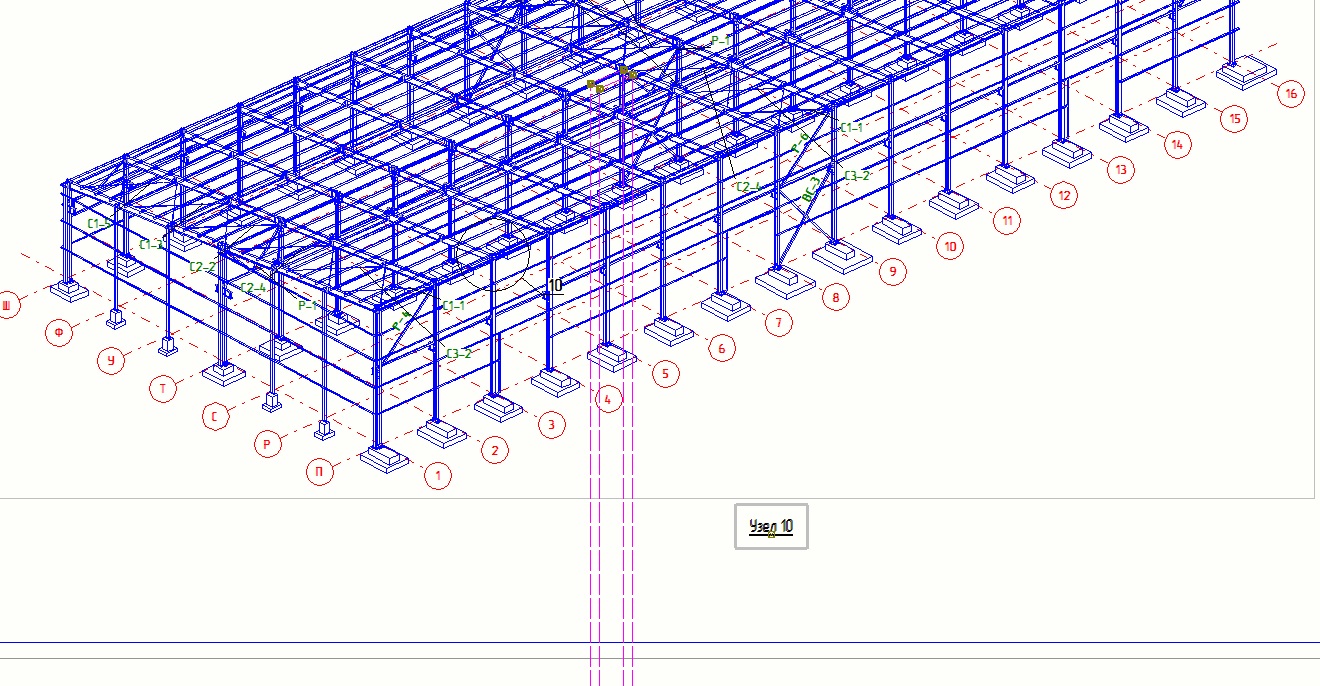

Столкнулся с такой проблемой, маркирую узел на 3Д виде, узел маркируется, а изображение самого узла отсутствует... двигал секущую плоскость, отключал фильтр, не помогает...
Вложения
Скрин 43.jpg

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: создание 3д вида узла

Сообщение troy-47 » 19 апр 2013, 07:07

Разобрался сам... надо было просто вбить руками координаты секущей плоскости в свойстве узла... размер-определить как дистанции-вбиваешь координаты такие какие надо...

Катерина
Сообщения: 3
Регистрация: 25 сен 2013, 15:42
Откуда: Одесса

Re: Создание 3д вида узла в Tekla Structures

Сообщение Катерина » 25 сен 2013, 15:51

Такая же проблема , но при изменении координат в свойствах узла, изменяется только сам размер маркировочного круга на 3д виде, а сам вид узла не меняется.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Создание 3д вида узла в Tekla Structures

Сообщение Таран Д. А. » 30 сен 2013, 14:38

Со вставкой 3Д Узлов есть свои проблемы. Я делаю так:

Копирую всю модель рядом. Даю всем деталям иной префикс. Именно деталям не сборкам.
Перекидываю в другую стадию для фильтрации.
Физически удаляю часть конструкции и укорачиваю балки тем самым на 3д узлах не сама конструкция а ее копия и как раз обрезана она как надо потосму что в моделе балки я заранее укорачиваю. Но вообще 3Д узлы это баловство не факт что они нужны а если не нужны -то может и не стоит так сильно заморачиваться.

Катерина
Сообщения: 3
Регистрация: 25 сен 2013, 15:42
Откуда: Одесса

Re: Создание 3д вида узла в Tekla Structures

Сообщение Катерина » 30 сен 2013, 21:01

Спасибо. Все понятно. Просто ферма пространственная и помимо всех видов решила показать 3д вид и некоторые узлы увеличить с этого вида.
