Полая полусфера Tekla Structures

Сообщение Светлана » 01 фев 2021, 07:57

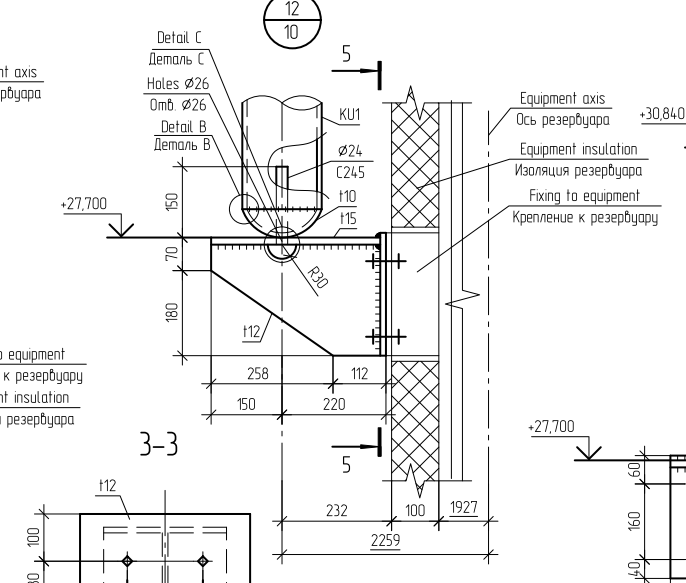

Друзья, посоветуйте, пожалуйста, как быстрее и проще создать в Текле такую полусферу с возможностью создать развертку в чертеже
Вложения

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: полая полусфера

Сообщение vladimir_a » 01 фев 2021, 09:40

текла такие развертки вроде не делает
Здесь вопрос в другом, как планируете изготавливать такую вещь? Штамповка? Таких деталей много? Штамп целесообразно изготавливать?
Такие развертки в других программах делают

Светлана
Сообщения: 45
Регистрация: 30 янв 2015, 11:10
Откуда: Екатеринбург

Re: полая полусфера

Сообщение Светлана » 01 фев 2021, 13:35

vladimir_a писал(а):
01 фев 2021, 09:40
текла такие развертки вроде не делает
Здесь вопрос в другом, как планируете изготавливать такую вещь? Штамповка? Таких деталей много? Штамп целесообразно изготавливать?
Такие развертки в других программах делают
3 штуки всего надо, точить, варить, отливать как-то нецелесообразно. Покупать, наверное, придется.

Светлана
Сообщения: 45
Регистрация: 30 янв 2015, 11:10
Откуда: Екатеринбург

Re: полая полусфера

Сообщение Светлана » 05 фев 2021, 09:09

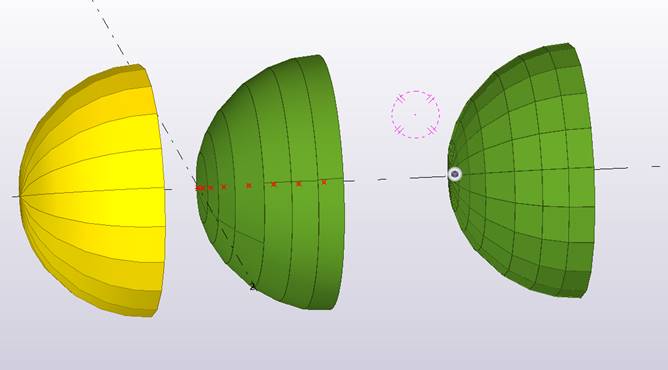

я узнала, как делаются полые полусферы!
вот что мне ответила служба поддержки Теклы (спасибо им большое!):
1. Создайте полусферу с помощью соответствующего профиля в каталоге

2. Воспользуйтесь построением окружностей и создайте лофтинговые пластины, по которым можно сделать развертку

Или воспользуйтесь плагином Solid2plates для построения пластин по поверхности полусферы
Вложения
