Как замоделировать фрезеровку пластины в Tekla Structures?

Ответить
Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Как замоделировать фрезеровку пластины в Tekla Structures?

Сообщение Марат » 28 сен 2019, 13:21

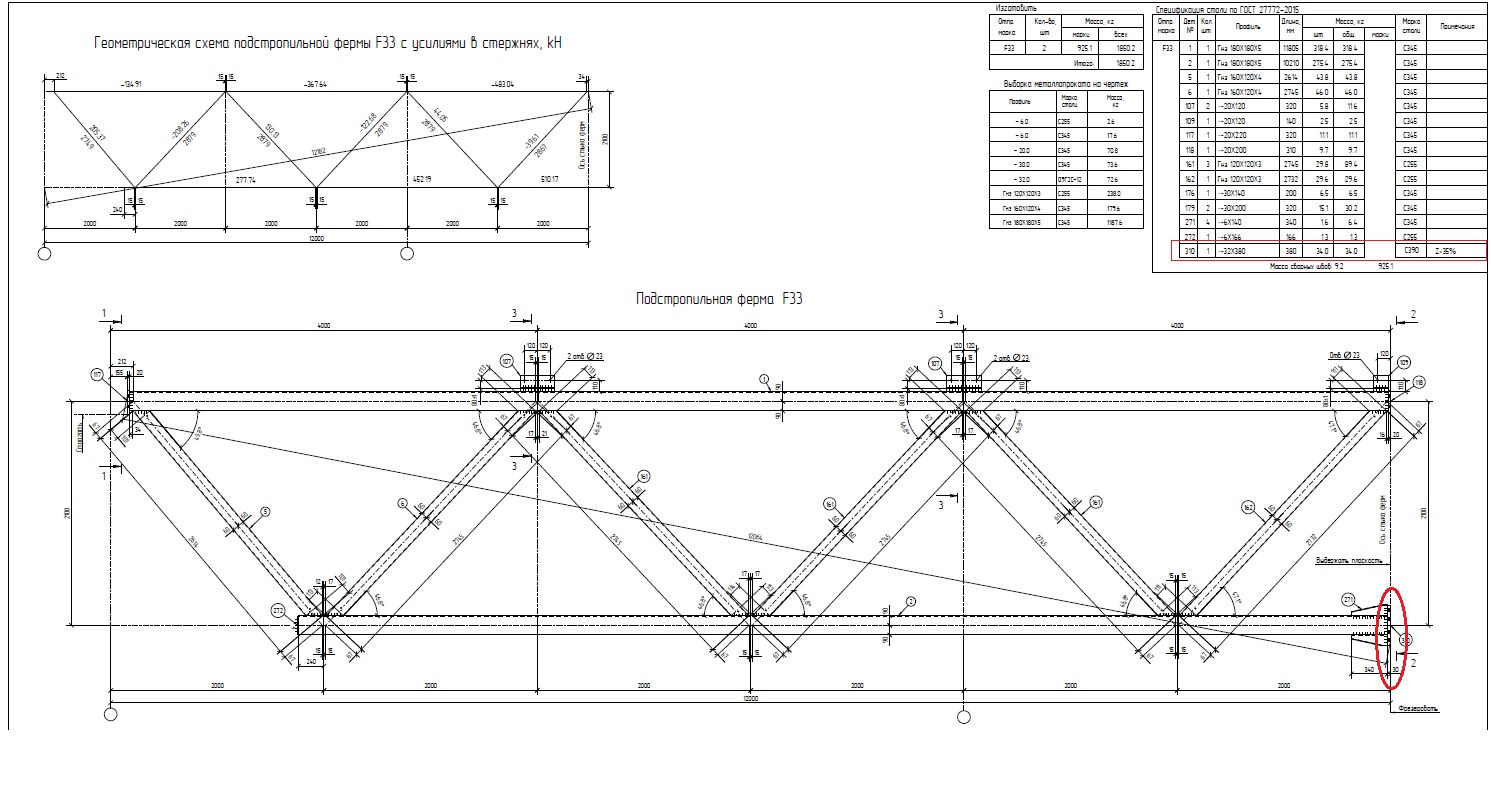

Подскажите пожалуйста, как замоделировать фрезеровку пластины фланцевого соединения фермы? У меня есть пластина t=28мм, мне нужно её отфрезеровать до t=25 мм, и что бы в спецификации было правильно указана толщина используемой пластины и на чертеже сборки корректно отображалась толщина.

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Как замоделировать фрезеровку пластины?

Сообщение vladimir_a » 29 сен 2019, 07:05

возьми лист 28 и отрежь 3мм.

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Как замоделировать фрезеровку пластины?

Сообщение Марат » 01 окт 2019, 08:59

vladimir_a писал(а):
29 сен 2019, 07:05
возьми лист 28 и отрежь 3мм.

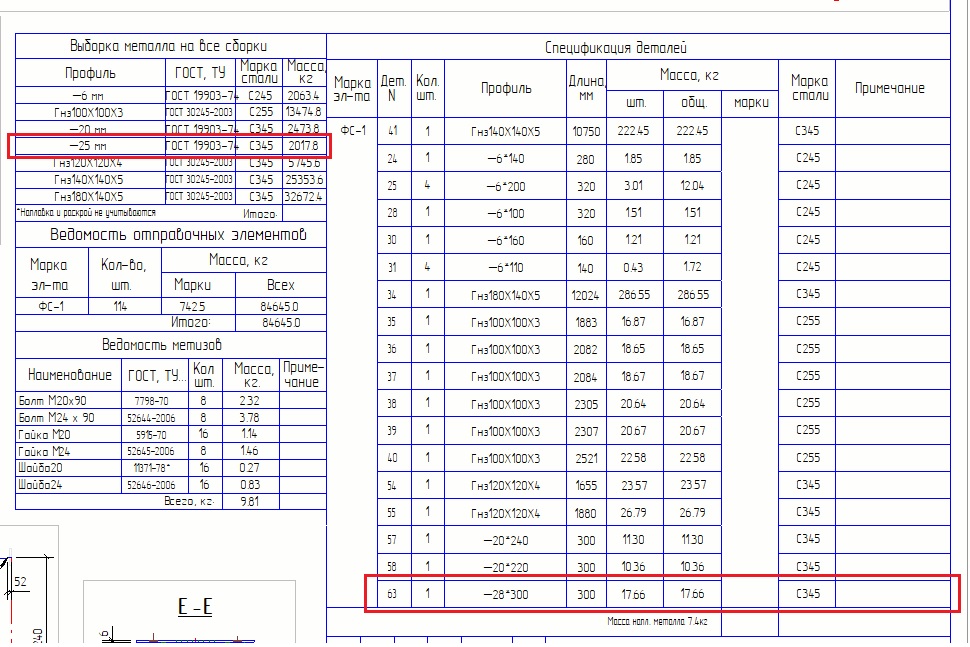

Ну если я беру пластину 28 и отрезаю 3 мм, то текла в спецификации толщину 25 мм пишет. Смысл тогда брать 28 пластину и отрезать ее если можно сразу 25 взять. Я просто видел чертежи, где в спецификации прописана 28 толщина пластины, а на чертеже стоит размер 25 мм. Так можно сделать каким то образом?
Вложения
Последний раз редактировалось Марат 01 окт 2019, 09:09, всего редактировалось 1 раз.

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Как замоделировать фрезеровку пластины?

Сообщение vladimir_a » 01 окт 2019, 09:05

Марат писал(а):
01 окт 2019, 08:59

Ну если я беру пластину 28 и отрезаю 3 мм, то текла в спецификации толщину 25 мм пишет. Смысл тогда брать 28 пластину и отрезать ее если можно сразу 25 взять. Я просто видел чертежи, где в спецификации прописана 28 толщина пластины, а на чертеже стоит размер 25 мм. Так можно сделать каким то образом?
так не должно быть. в спецификации профиль прописывается всегда. скрины покажи. свойства листа покажи
Последний раз редактировалось vladimir_a 01 окт 2019, 09:08, всего редактировалось 1 раз.

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Как замоделировать фрезеровку пластины?

Сообщение Марат » 01 окт 2019, 09:23

vladimir_a писал(а):
01 окт 2019, 09:05
Марат писал(а):
01 окт 2019, 08:59

Ну если я беру пластину 28 и отрезаю 3 мм, то текла в спецификации толщину 25 мм пишет. Смысл тогда брать 28 пластину и отрезать ее если можно сразу 25 взять. Я просто видел чертежи, где в спецификации прописана 28 толщина пластины, а на чертеже стоит размер 25 мм. Так можно сделать каким то образом?
так не должно быть. в спецификации профиль прописывается всегда. скрины покажи. свойства листа покажи

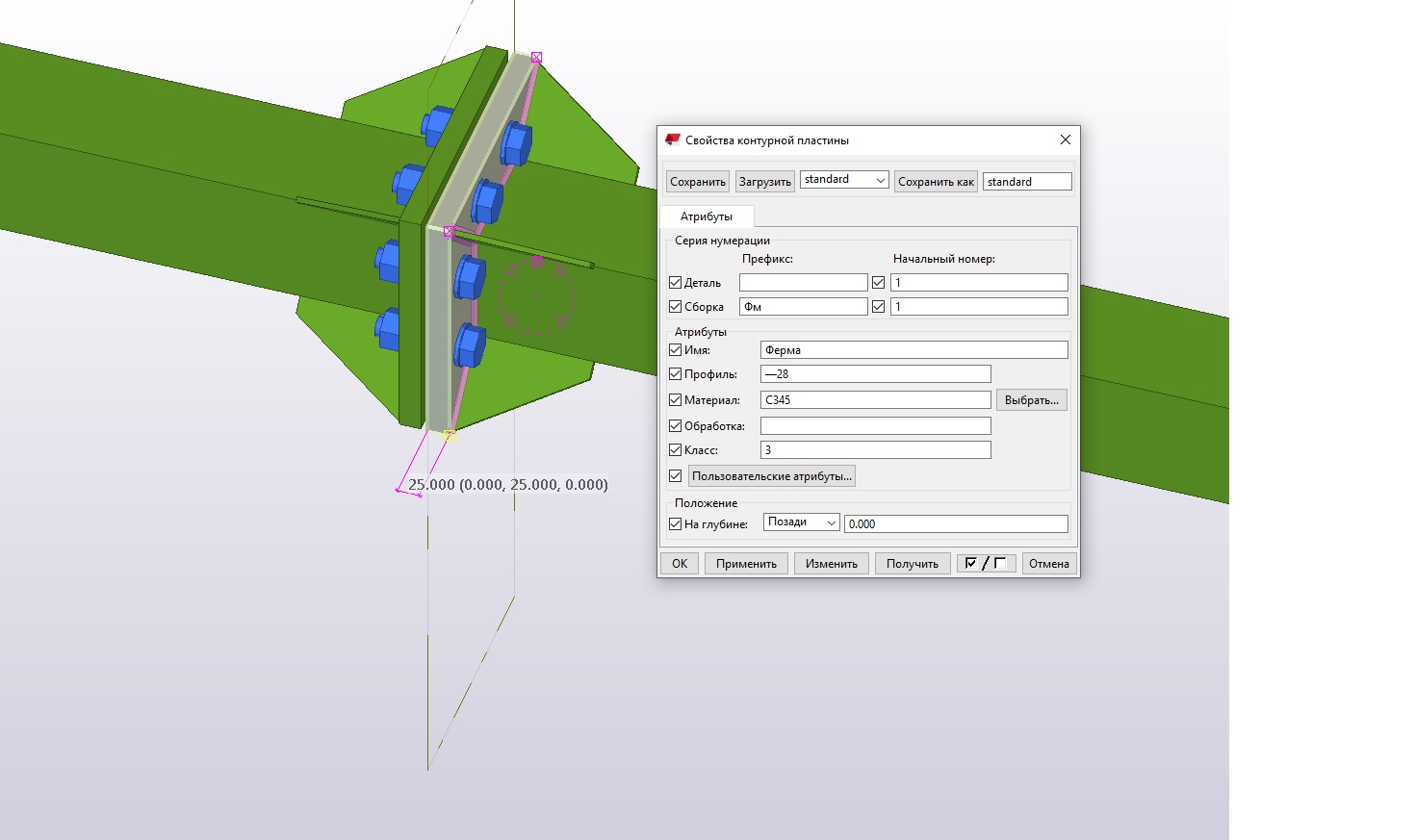

Может я не той командой обрезки пользуюсь?
Вложения

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Как замоделировать фрезеровку пластины?

Сообщение vladimir_a » 01 окт 2019, 09:26

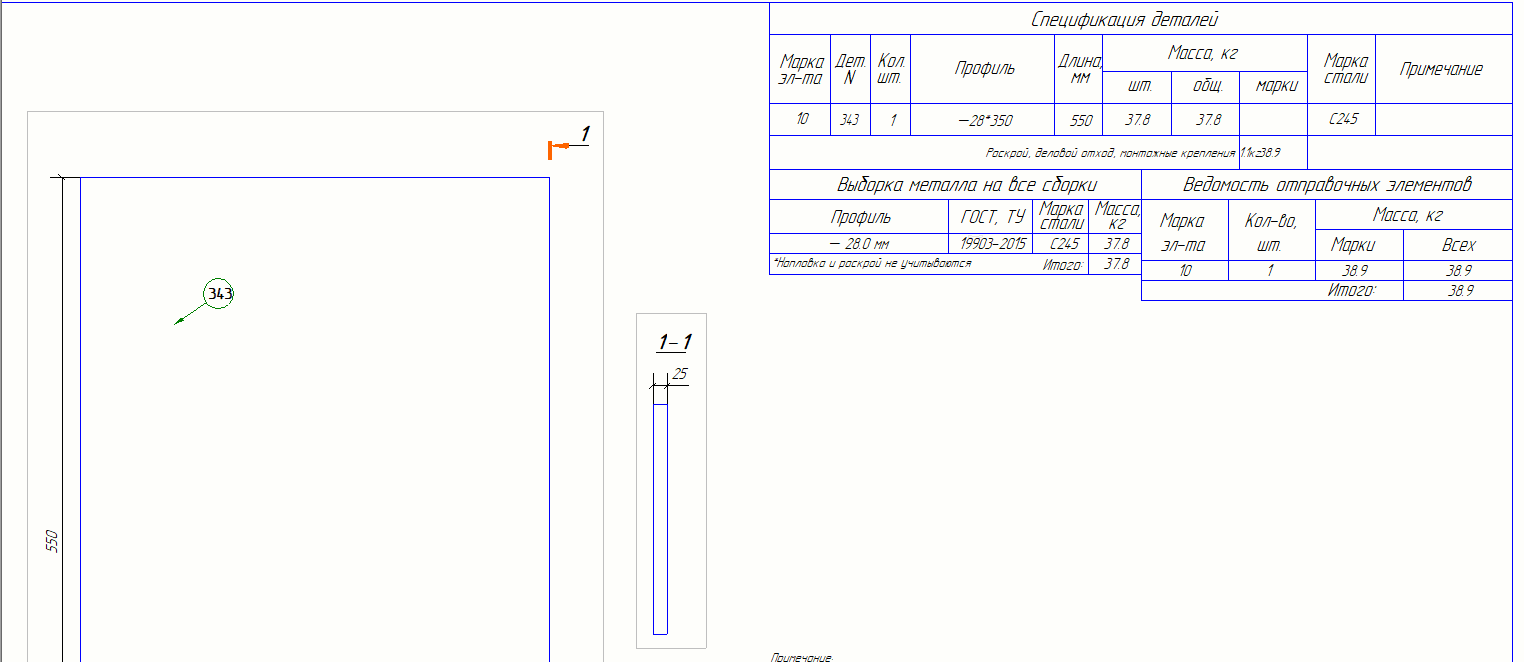

вот
Вложения

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Как замоделировать фрезеровку пластины?

Сообщение Марат » 01 окт 2019, 09:28

Как это сделать?

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Как замоделировать фрезеровку пластины?

Сообщение Марат » 01 окт 2019, 09:35

Подскажите кто нибудь, пожалуйста, как сделать так, как на скрине, который прикрепил vladimir_a , что бы толщина пластины на чертеже была указана 25 мм, а в спецификации была 28 мм

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Как замоделировать фрезеровку пластины?

Сообщение Марат » 01 окт 2019, 09:47

vladimir_a писал(а):
01 окт 2019, 09:26
вот
vladimir_a, ну подскажите, как это сделать?

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Как замоделировать фрезеровку пластины?

Сообщение vladimir_a » 01 окт 2019, 09:56

в шаблоне как выглядит?

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Как замоделировать фрезеровку пластины?

Сообщение Марат » 01 окт 2019, 10:02

В шаблоне, это где?

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Как замоделировать фрезеровку пластины?

Сообщение vladimir_a » 01 окт 2019, 10:03

спецификация в редакторе шаблона
строка профиль

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Как замоделировать фрезеровку пластины?

Сообщение Марат » 01 окт 2019, 10:08

vladimir_a писал(а):
01 окт 2019, 10:03
спецификация в редакторе шаблона
строка профиль
Вы об этом?
Вложения

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Как замоделировать фрезеровку пластины?

Сообщение Марат » 01 окт 2019, 10:18

vladimir_a писал(а):
01 окт 2019, 10:03
спецификация в редакторе шаблона
строка профиль

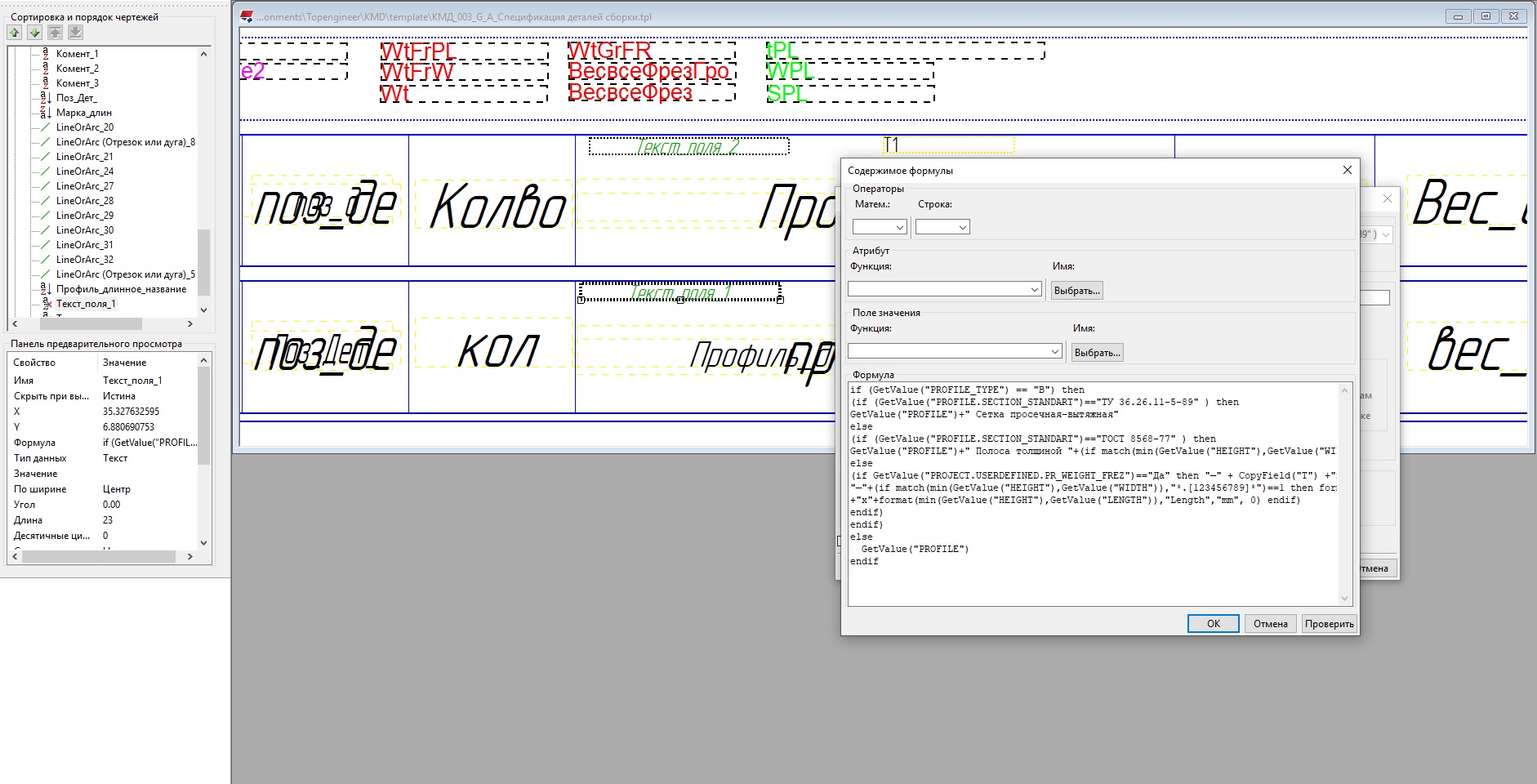

Я так понимаю в этой строке кроется загадка?
(if GetValue("PROJECT.USERDEFINED.PR_WEIGHT_FREZ")=="Да" then "—" + CopyField("T") +"x"+format(min(GetValue("HEIGHT"),GetValue("LENGTH")),"Length","mm", 0) else
"—"+(if match(min(GetValue("HEIGHT"),GetValue("WIDTH")),"*.[123456789]*")==1 then format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 1) else format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 0) endif)
+"x"+format(min(GetValue("HEIGHT"),GetValue("LENGTH")),"Length","mm", 0) endif)

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Как замоделировать фрезеровку пластины?

Сообщение vladimir_a » 01 окт 2019, 10:25

да. нужна ссылка на профиль. нужно убрать эту запись, тогда у тебя на профиль сошлется

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Как замоделировать фрезеровку пластины?

Сообщение Марат » 01 окт 2019, 10:27

vladimir_a писал(а):
01 окт 2019, 10:25
да. нужна ссылка на профиль. нужно убрать эту запись, тогда у тебя на профиль сошлется
Вот это всё, что есть в этой формуле:
if (GetValue("PROFILE_TYPE") == "B") then
(if (GetValue("PROFILE.SECTION_STANDART")=="ТУ 36.26.11-5-89" ) then
GetValue("PROFILE")+" Сетка просечная-вытяжная"
else
(if (GetValue("PROFILE.SECTION_STANDART")=="ГОСТ 8568-77" ) then
GetValue("PROFILE")+" Полоса толщиной "+(if match(min(GetValue("HEIGHT"),GetValue("WIDTH")),"*.[123456789]*")==1 then format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 1) else format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 0) endif)+" мм"
else
(if GetValue("PROJECT.USERDEFINED.PR_WEIGHT_FREZ")=="Да" then "—" + CopyField("T") +"x"+format(min(GetValue("HEIGHT"),GetValue("LENGTH")),"Length","mm", 0) else
"—"+(if match(min(GetValue("HEIGHT"),GetValue("WIDTH")),"*.[123456789]*")==1 then format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 1) else format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 0) endif)
+"x"+format(min(GetValue("HEIGHT"),GetValue("LENGTH")),"Length","mm", 0) endif)
endif)
endif)
else
GetValue("PROFILE")
endif

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Как замоделировать фрезеровку пластины?

Сообщение vladimir_a » 01 окт 2019, 10:33

if (GetValue("PROFILE_TYPE") == "B") then
(if (GetValue("PROFILE.SECTION_STANDART")=="ТУ 36.26.11-5-89" ) then
GetValue("PROFILE")+" Сетка просечная-вытяжная"
else
(if (GetValue("PROFILE.SECTION_STANDART")=="ГОСТ 8568-77" ) then
GetValue("PROFILE")+" Полоса толщиной "+(if match(min(GetValue("HEIGHT"),GetValue("WIDTH")),"*.[123456789]*")==1 then format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 1) else format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 0) endif)+" мм"
else

endif)
else
GetValue("PROFILE")
endif

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Как замоделировать фрезеровку пластины?

Сообщение Марат » 01 окт 2019, 10:40

vladimir_a писал(а):
01 окт 2019, 10:33
if (GetValue("PROFILE_TYPE") == "B") then
(if (GetValue("PROFILE.SECTION_STANDART")=="ТУ 36.26.11-5-89" ) then
GetValue("PROFILE")+" Сетка просечная-вытяжная"
else
(if (GetValue("PROFILE.SECTION_STANDART")=="ГОСТ 8568-77" ) then
GetValue("PROFILE")+" Полоса толщиной "+(if match(min(GetValue("HEIGHT"),GetValue("WIDTH")),"*.[123456789]*")==1 then format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 1) else format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 0) endif)+" мм"
else

endif)
else
GetValue("PROFILE")
endif

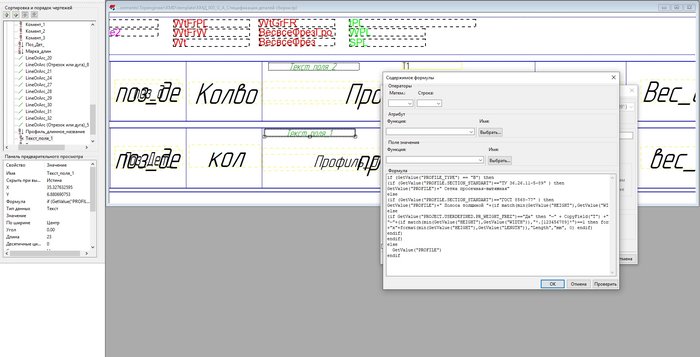

Так а если я изменю, у меня все обрезанные профили будут показывать в спецификации размер без обрезки?

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Как замоделировать фрезеровку пластины?

Сообщение vladimir_a » 01 окт 2019, 12:55

лист 28 с обрезкой и показывает 25

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Как замоделировать фрезеровку пластины?

Сообщение Марат » 02 окт 2019, 08:12

vladimir_a писал(а):
01 окт 2019, 10:33
if (GetValue("PROFILE_TYPE") == "B") then
(if (GetValue("PROFILE.SECTION_STANDART")=="ТУ 36.26.11-5-89" ) then
GetValue("PROFILE")+" Сетка просечная-вытяжная"
else
(if (GetValue("PROFILE.SECTION_STANDART")=="ГОСТ 8568-77" ) then
GetValue("PROFILE")+" Полоса толщиной "+(if match(min(GetValue("HEIGHT"),GetValue("WIDTH")),"*.[123456789]*")==1 then format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 1) else format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 0) endif)+" мм"
else

endif)
else
GetValue("PROFILE")
endif
Удалил из формулы эту часть:

(if GetValue("PROJECT.USERDEFINED.PR_WEIGHT_FREZ")=="Да" then "—" + CopyField("T") +"x"+format(min(GetValue("HEIGHT"),GetValue("LENGTH")),"Length","mm", 0) else
"—"+(if match(min(GetValue("HEIGHT"),GetValue("WIDTH")),"*.[123456789]*")==1 then format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 1) else format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 0) endif)
+"x"+format(min(GetValue("HEIGHT"),GetValue("LENGTH")),"Length","mm", 0) endif)
в графе "профиль" только для пластин стал "0"

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Как замоделировать фрезеровку пластины?

Сообщение vladimir_a » 02 окт 2019, 08:25

Код: Выделить всё

if (GetValue("PROFILE_TYPE") == "B") then
(if (GetValue("PROFILE.SECTION_STANDART")=="ТУ 36.26.11-5-89" ) then
GetValue("PROFILE")+" Сетка просечная-вытяжная"
else
(if (GetValue("PROFILE.SECTION_STANDART")=="ГОСТ 8568-77" ) then
GetValue("PROFILE")+" Полоса толщиной "+(if match(min(GetValue("HEIGHT"),GetValue("WIDTH")),"*.[123456789]*")==1 then format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 1) else format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 0) endif)+" мм"
else
GetValue("PROFILE")
endif
endif

else
GetValue("PROFILE")
endif

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Как замоделировать фрезеровку пластины?

Сообщение Марат » 02 окт 2019, 11:19

vladimir_a писал(а):
02 окт 2019, 08:25

Код: Выделить всё

if (GetValue("PROFILE_TYPE") == "B") then
(if (GetValue("PROFILE.SECTION_STANDART")=="ТУ 36.26.11-5-89" ) then
GetValue("PROFILE")+" Сетка просечная-вытяжная"
else
(if (GetValue("PROFILE.SECTION_STANDART")=="ГОСТ 8568-77" ) then
GetValue("PROFILE")+" Полоса толщиной "+(if match(min(GetValue("HEIGHT"),GetValue("WIDTH")),"*.[123456789]*")==1 then format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 1) else format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 0) endif)+" мм"
else
GetValue("PROFILE")
endif
endif

else
GetValue("PROFILE")
endif
Спасибо большое, низкий поклон.

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Как замоделировать фрезеровку пластины?

Сообщение Марат » 23 окт 2019, 12:31

vladimir_a писал(а):
02 окт 2019, 08:25

Код: Выделить всё

if (GetValue("PROFILE_TYPE") == "B") then
(if (GetValue("PROFILE.SECTION_STANDART")=="ТУ 36.26.11-5-89" ) then
GetValue("PROFILE")+" Сетка просечная-вытяжная"
else
(if (GetValue("PROFILE.SECTION_STANDART")=="ГОСТ 8568-77" ) then
GetValue("PROFILE")+" Полоса толщиной "+(if match(min(GetValue("HEIGHT"),GetValue("WIDTH")),"*.[123456789]*")==1 then format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 1) else format(min(GetValue("HEIGHT"),GetValue("WIDTH")),"Length","mm", 0) endif)+" мм"
else
GetValue("PROFILE")
endif
endif

else
GetValue("PROFILE")
endif
Добрый день.

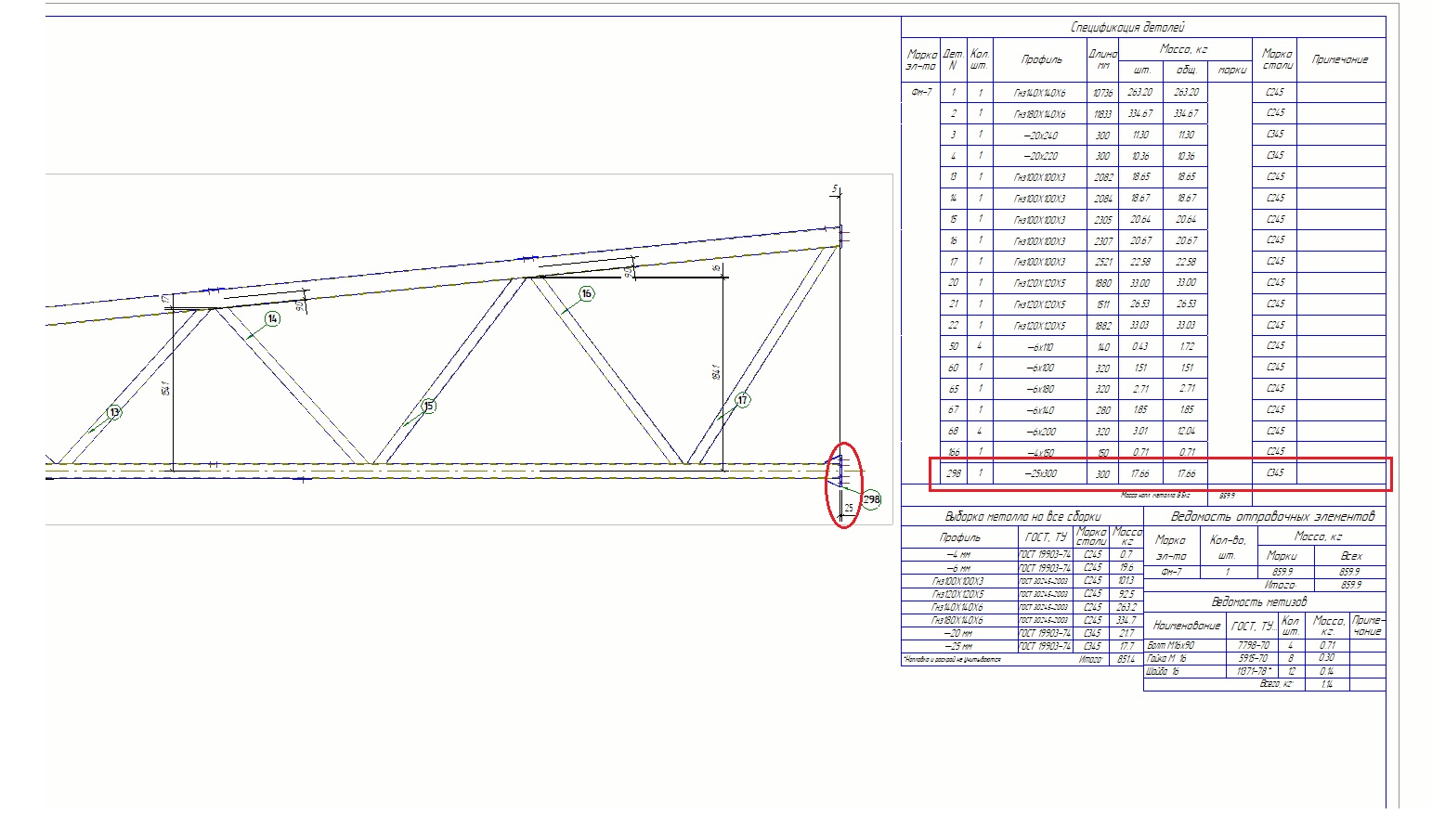

В спецификации деталей проблема с толщиной решена, а в выборке металла на сборки так и осталась толщина 25. Будьте добры, киньте формулу для выборки, что бы там тоже писалась толщина 28.
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Как замоделировать фрезеровку пластины?

Сообщение Таран Д. А. » 09 дек 2019, 13:30

В среде топинженер это дефолтная штука есть сращу готовая. Ничего делать не дано

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Как замоделировать фрезеровку пластины?

Сообщение Марат » 26 дек 2019, 14:09

Таран Д. А. писал(а):
09 дек 2019, 13:30
В среде топинженер это дефолтная штука есть сращу готовая. Ничего делать не дано
Я работаю в среде топинженер, но этой дефаултовой штуки не нашел, готя искал.

Аватара пользователя
MATPOC
Сообщения: 6
Регистрация: 07 май 2015, 08:55

Re: Как замоделировать фрезеровку пластины?

Сообщение MATPOC » 17 апр 2020, 11:48

Таран Д. А. писал(а):
09 дек 2019, 13:30
В среде топинженер это дефолтная штука есть сращу готовая. Ничего делать не дано
А можно по подробней узнать какой порядок действия, или показать ссылку где это прописано

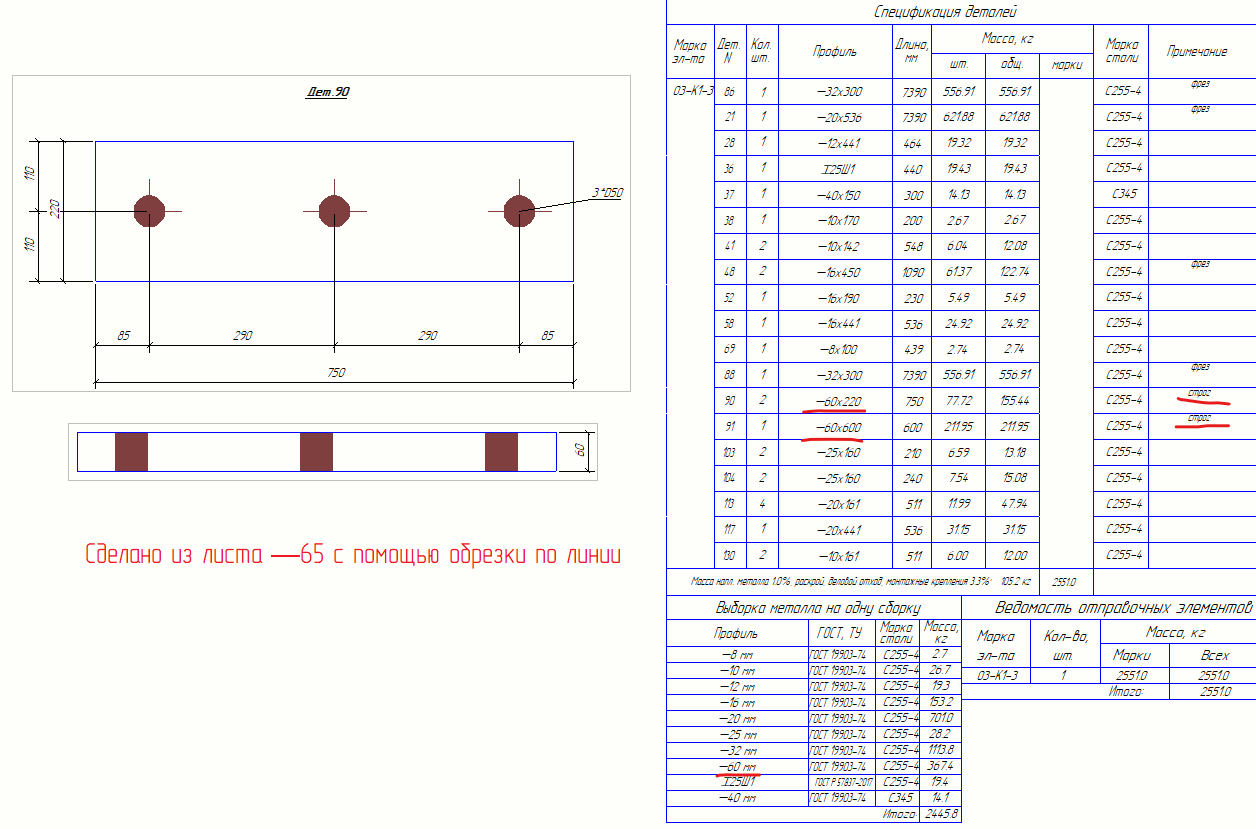

Делал обрезку по линии листа — 65 до — 60
Но везде указывается — 60, где будет видно что это из — 65 листа?
Среда topengineer
Вложения
Аннотация 2020-04-17 114143.png

Аватара пользователя
MATPOC
Сообщения: 6
Регистрация: 07 май 2015, 08:55

Re: Как замоделировать фрезеровку пластины в Tekla Structures?

Сообщение MATPOC » 20 апр 2020, 18:49

Вопрос снят
для тех кто не знает

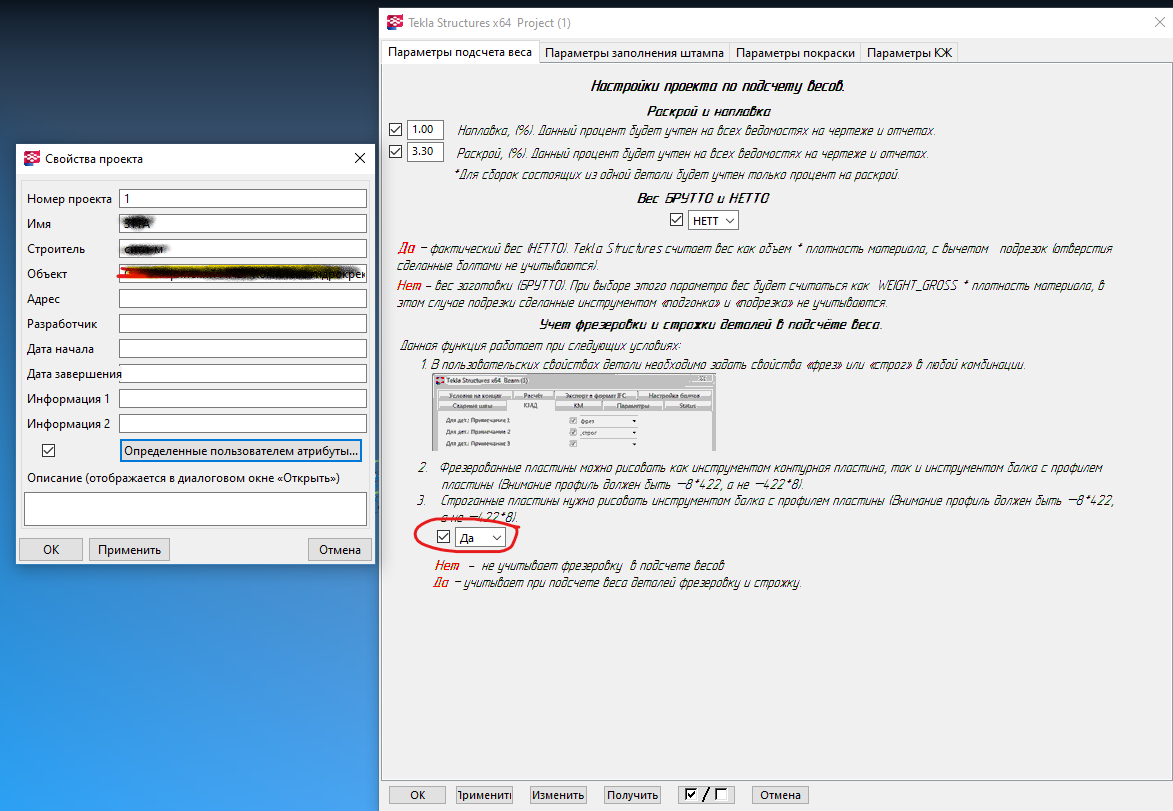

"в свойствах модели ставим "ДА", и в спецификации материалов будет стоять профиль из которого фрезеруется"
там все прописано
Вложения
Аннотация 2020-04-20 184727.png
