Связи по центру в модели Tekla Structures

Ответить
Рак Роман
Сообщения: 282
Регистрация: 29 июн 2016, 09:23

Связи по центру в модели Tekla Structures

Сообщение Рак Роман » 28 авг 2019, 10:30

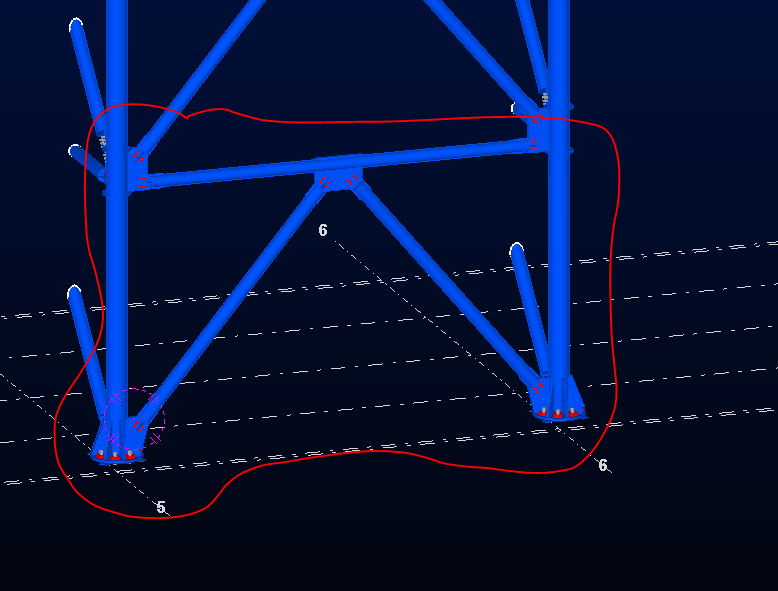

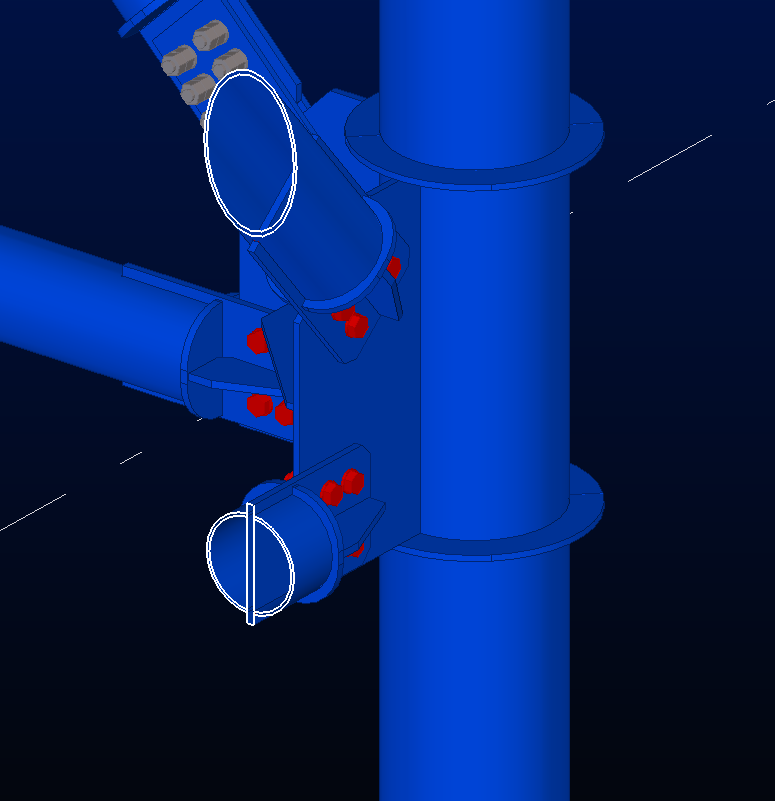

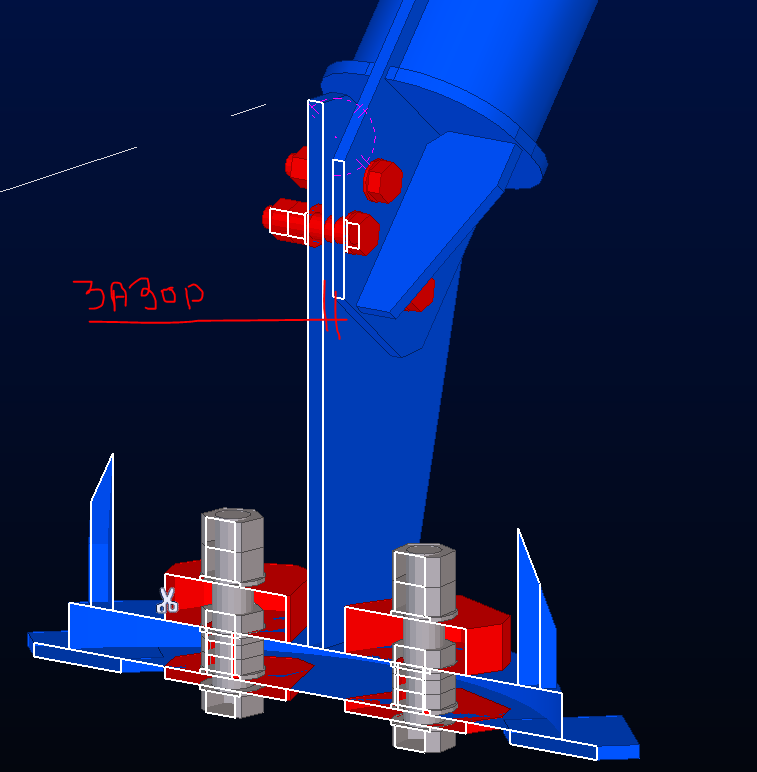

Всем привет. Поделитесь опытом. Ситуация такая : делаю колонны и связи. Фосонки под связи на колонне идут по оси, соответственно связи смещены на толщину лапки. Проблема в том что есть такие связи которые идут и на колонну и на эту смещенную связь. В результате чего возникает зазор в нижнем узле.
Как вы моделеруете данную геометрию связей? , что то смещаете ?
Вложения
узел колонны.PNG
узел базы.PNG

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Связи по центру

Сообщение CuPo>I<a » 09 сен 2019, 09:05

Сколько там того зазора? 10 мм? Прорисуйте с наклоном свою связь и увидите, какой зазор будет в реальности

Рак Роман
Сообщения: 282
Регистрация: 29 июн 2016, 09:23

Re: Связи по центру

Сообщение Рак Роман » 16 сен 2019, 11:26

CuPo>I<a писал(а):
09 сен 2019, 09:05
Сколько там того зазора? 10 мм? Прорисуйте с наклоном свою связь и увидите, какой зазор будет в реальности
В реальности зазор будет маленький и связь без проблем сядит. Проблема в подборе болтом. Текла та подберет болт с учетом этого зазора , а в реале его не будет и гайка не закрутиться. Вот в этом как бы не удобства

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Связи по центру

Сообщение Таран Д. А. » 26 сен 2019, 15:44

Как показала практика - прорезать круглую трубу не по центру не так то и просто. Следует трубу прорезать всегда только по центру.

Рак Роман
Сообщения: 282
Регистрация: 29 июн 2016, 09:23

Re: Связи по центру

Сообщение Рак Роман » 02 окт 2019, 11:32

Таран Д. А. писал(а):
26 сен 2019, 15:44
Как показала практика - прорезать круглую трубу не по центру не так то и просто. Следует трубу прорезать всегда только по центру.
Полностью согласен , врезка только по центру. Но тогда как быть ? - в связе по центру , в колонне тоже, тогда связь наклонную смещаем и получаем зазор из за которого не правильно подбираются болты

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Связи по центру

Сообщение CuPo>I<a » 02 окт 2019, 13:00

а доп. длина не помогает?

Рак Роман
Сообщения: 282
Регистрация: 29 июн 2016, 09:23

Re: Связи по центру

Сообщение Рак Роман » 02 окт 2019, 13:30

CuPo>I<a писал(а):
02 окт 2019, 13:00
а доп. длина не помогает?
а что она даст? при подборе болта будет учитываться пакет из двух пластин и зазора , а по факту этого зазора не будет. Если связь притянуть в низу или в верху чтоб не было зазора тогда во первых: а) будет конфликт наложения и уже другой болт будет подбираться из расчета пакета - одной пластины.

или я не понял, что можно сделать дополнительной длиной ( установить нужную длину? )

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Связи по центру

Сообщение CuPo>I<a » 03 окт 2019, 08:34

Нужно сделать доп. длину отрицательной, на величину зазора. Будет некрасиво, но длина болтов подберётся верно

Рак Роман
Сообщения: 282
Регистрация: 29 июн 2016, 09:23

Re: Связи по центру

Сообщение Рак Роман » 03 окт 2019, 11:43

CuPo>I<a писал(а):
03 окт 2019, 08:34
Нужно сделать доп. длину отрицательной, на величину зазора. Будет некрасиво, но длина болтов подберётся верно

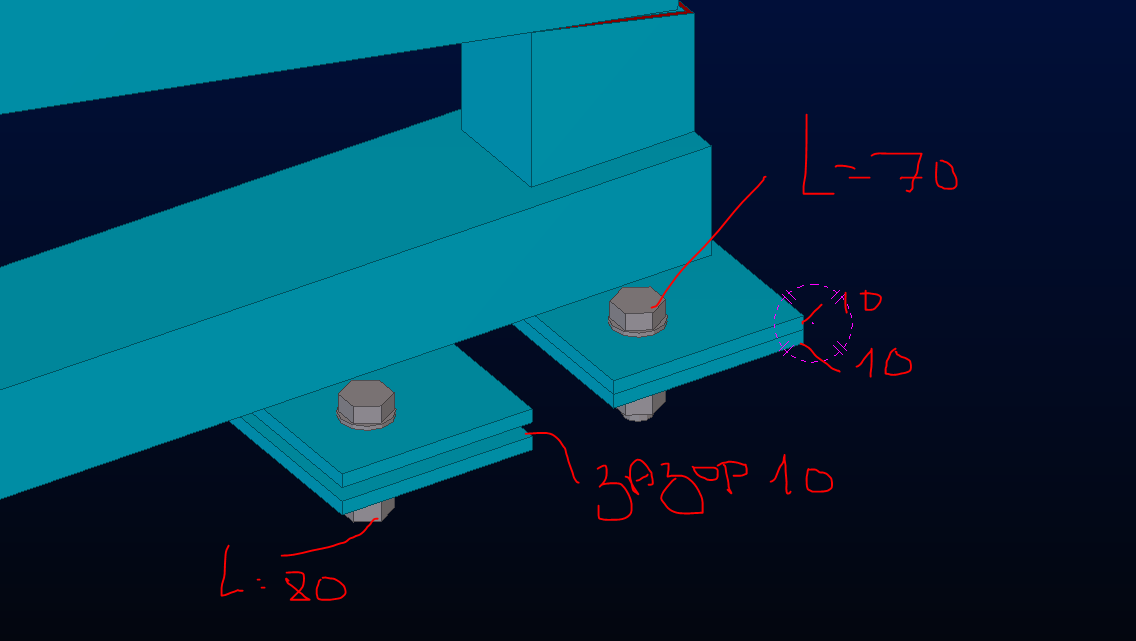

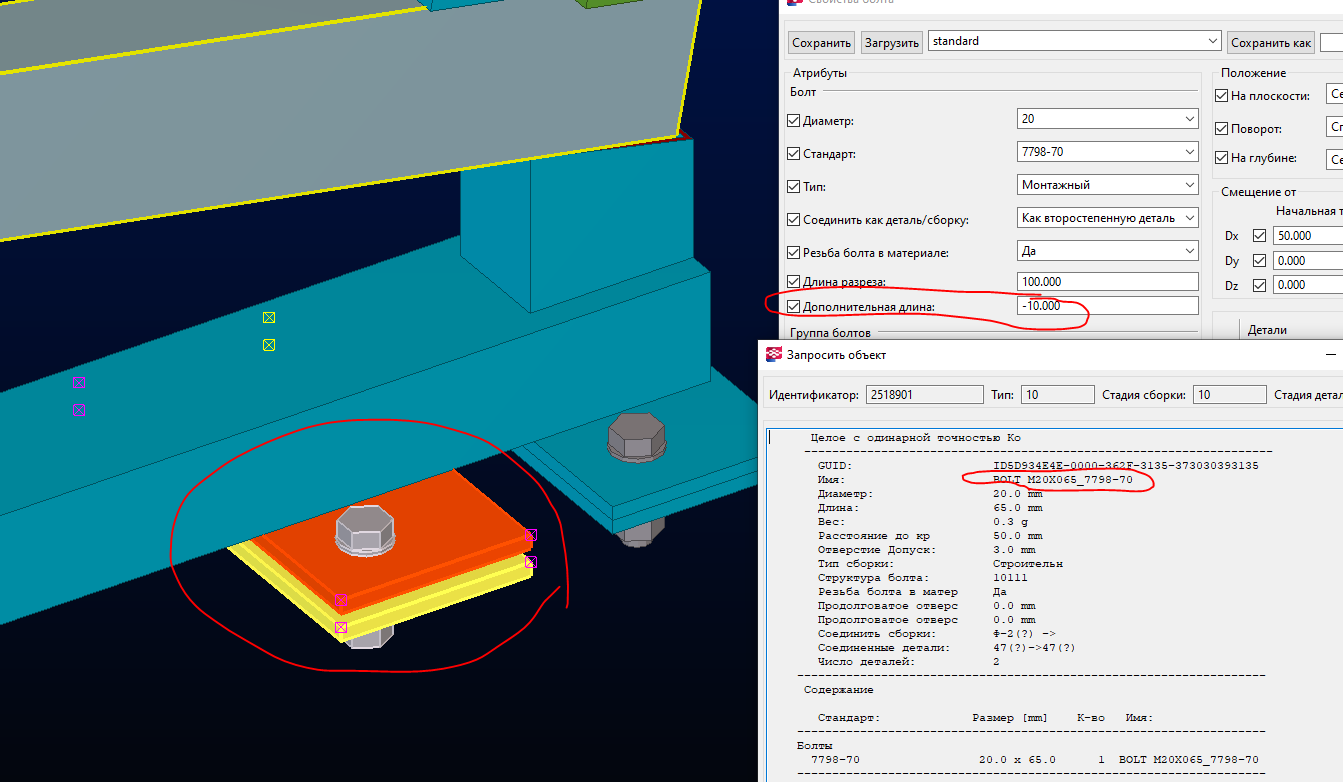

хм.. не получается , что то. сделал отрицательную длину -10 ( на длину зазора) так длина болта стала 65, а не 70 как должно быть.

а если проводить потом анализ болтов с помощью велдапа - то он вообще болт этот не видет ( тот что с отрицательной длиной)
Вложения

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Связи по центру

Сообщение CuPo>I<a » 03 окт 2019, 12:35

Рак Роман писал(а):
03 окт 2019, 11:43
...длина болта стала 65, а не 70 как должно быть
это вопрос к текле
ЗЫ уверены, что правильно посчитали?
Рак Роман писал(а):
03 окт 2019, 11:43
...вообще болт этот не видет...
этот вопрос сами знаете куда

Рак Роман
Сообщения: 282
Регистрация: 29 июн 2016, 09:23

Re: Связи по центру

Сообщение Рак Роман » 03 окт 2019, 14:57

CuPo>I<a писал(а):
03 окт 2019, 12:35
Рак Роман писал(а):
03 окт 2019, 11:43
...длина болта стала 65, а не 70 как должно быть
это вопрос к текле
ЗЫ уверены, что правильно посчитали?
Рак Роман писал(а):
03 окт 2019, 11:43
...вообще болт этот не видет...
этот вопрос сами знаете куда
ну я ничего не просчитывал. Я думал что при отрицательной длине по размеру в зазор ,оно автоматически выдаст длину такую как и без зазора. Зачем в ручную мне считать мы же добиваемся чтоб автоматически

Рак Роман
Сообщения: 282
Регистрация: 29 июн 2016, 09:23

Re: Связи по центру

Сообщение Рак Роман » 03 окт 2019, 14:59

CuPo>I<a писал(а):
03 окт 2019, 12:35
Рак Роман писал(а):
03 окт 2019, 11:43
...длина болта стала 65, а не 70 как должно быть
это вопрос к текле
ЗЫ уверены, что правильно посчитали?
Рак Роман писал(а):
03 окт 2019, 11:43
...вообще болт этот не видет...
этот вопрос сами знаете куда
ну Вы как по своему опыту такие связи моделируете? - может не стоит искать блох ,а просто способ смоделировать

Ответить
