Создание тела произвольной формы

Ответить
Arti
Сообщения: 6
Регистрация: 22 апр 2019, 16:04
Откуда: Энгельс

Создание тела произвольной формы

Сообщение Arti » 22 апр 2019, 16:26

Здравствуйте! Подскажите, как построить тело произвольной формы (параллелепипед) по 8 точкам.
Нужно больше автоматизации...

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Создание тела произвольной формы

Сообщение CuPo>I<a » 23 апр 2019, 06:07

Балка, колонна, пластина. Больше вариантов нет. Ну и формы там всякие из других программ
Стало быть - пластина с нужной высотой

Arti
Сообщения: 6
Регистрация: 22 апр 2019, 16:04
Откуда: Энгельс

Re: Создание тела произвольной формы

Сообщение Arti » 23 апр 2019, 08:29

Пластина не подходит, так как все грани могут быть не параллельны. Разные виды профилей балки тоже не подходят, так как торцевые грани всё равно остаются параллельными.
Нужно больше автоматизации...

Montag
Сообщения: 65
Регистрация: 14 фев 2017, 09:07

Re: Создание тела произвольной формы

Сообщение Montag » 23 апр 2019, 09:29

Arti писал(а):
23 апр 2019, 08:29
Пластина не подходит, так как все грани могут быть не параллельны. Разные виды профилей балки тоже не подходят, так как торцевые грани всё равно остаются параллельными.
можно сделать с помощью свойств фаски параметров dz1 и dz2

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Создание тела произвольной формы

Сообщение pavelkutas » 23 апр 2019, 10:08

Montag писал(а):
23 апр 2019, 09:29
Arti писал(а):
23 апр 2019, 08:29
Пластина не подходит, так как все грани могут быть не параллельны. Разные виды профилей балки тоже не подходят, так как торцевые грани всё равно остаются параллельными.
можно сделать с помощью свойств фаски параметров dz1 и dz2
+1

Arti
Сообщения: 6
Регистрация: 22 апр 2019, 16:04
Откуда: Энгельс

Re: Создание тела произвольной формы

Сообщение Arti » 23 апр 2019, 10:26

pavelkutas писал(а):
23 апр 2019, 10:08
Montag писал(а):
23 апр 2019, 09:29
Arti писал(а):
23 апр 2019, 08:29
Пластина не подходит, так как все грани могут быть не параллельны. Разные виды профилей балки тоже не подходят, так как торцевые грани всё равно остаются параллельными.
можно сделать с помощью свойств фаски параметров dz1 и dz2
+1

не совсем подходит, торцевые грани тоже могут быть не параллельны. Может кто-нибудь про BREP слышал?
Нужно больше автоматизации...

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Создание тела произвольной формы

Сообщение pavelkutas » 23 апр 2019, 11:15

BREP это просто представление объекта. Граничное представление.

Arti
Сообщения: 6
Регистрация: 22 апр 2019, 16:04
Откуда: Энгельс

Re: Создание тела произвольной формы

Сообщение Arti » 23 апр 2019, 12:38

pavelkutas писал(а):
23 апр 2019, 11:15
BREP это просто представление объекта. Граничное представление.
Ясно, спасибо. В принципе, единственное, что подходит более менее - это пластина с кучей пространственных срезов. Для одной пластины всё понятно, а как будет вести себя текла со 125 000 таких пластин? если обычный массив из 125к обычных пластин без издевательства, то у меня модель достаточно шустро крутится...
Нужно больше автоматизации...

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Создание тела произвольной формы

Сообщение pavelkutas » 23 апр 2019, 12:41

Лучше ITEM (элемент), он шустрее и может быть любой формы, подрезки не понадобятся

Arti
Сообщения: 6
Регистрация: 22 апр 2019, 16:04
Откуда: Энгельс

Re: Создание тела произвольной формы

Сообщение Arti » 02 окт 2019, 09:34

pavelkutas писал(а):
23 апр 2019, 12:41
Лучше ITEM (элемент), он шустрее и может быть любой формы, подрезки не понадобятся

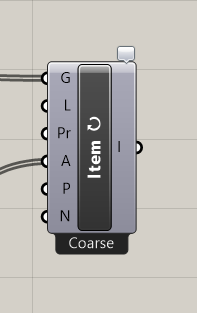

Строю подобные элементы через Grasshopper данным нодом:

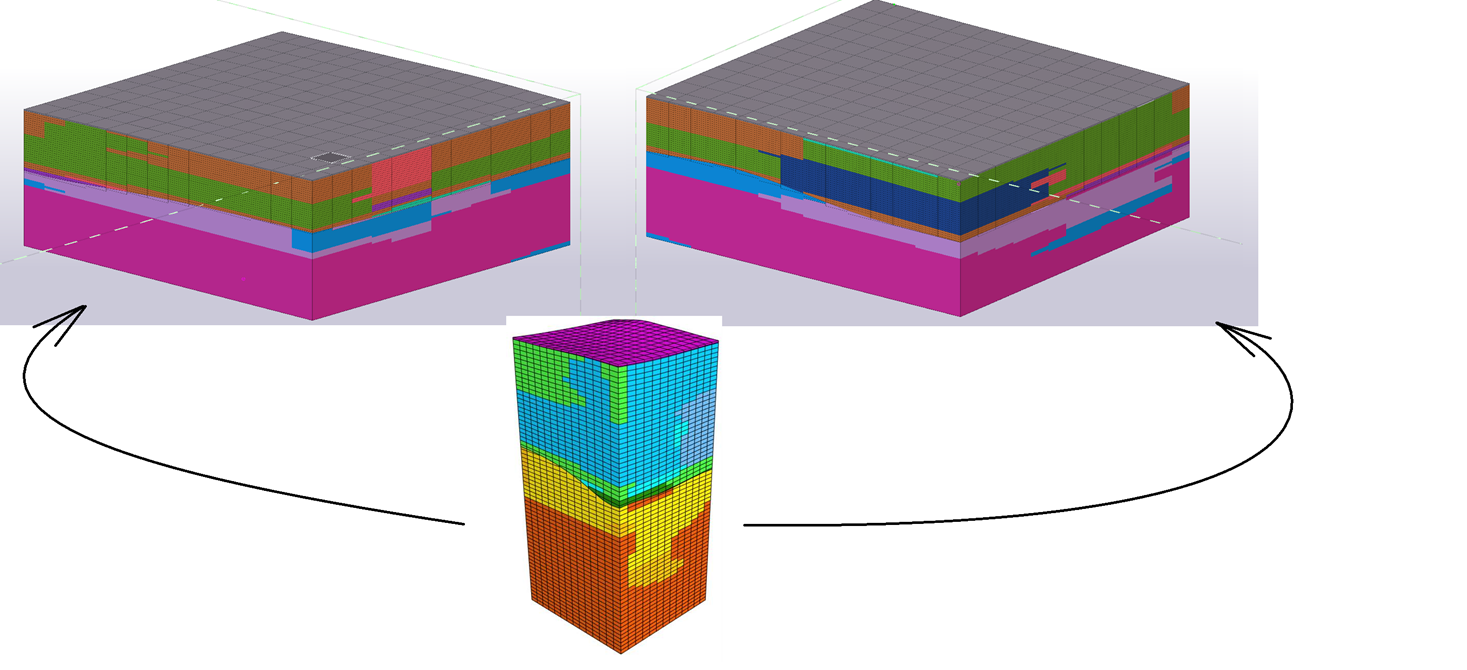

И получаю массив объектов из 14742 ячейки, для примера:
Данный метод очень медленный и требует большого количества ОЗУ в виду особенностей работы grasshopper, а задача стоит построить 8кк таких ячеек.

Может кто подсказать, как программно создать ITEM? Есть пример у кого-нибудь создания на С#?
Или может знаете как добыть исходный код из данного нода grasshopper?
Нужно больше автоматизации...

Arti
Сообщения: 6
Регистрация: 22 апр 2019, 16:04
Откуда: Энгельс

Re: Создание тела произвольной формы

Сообщение Arti » 10 окт 2019, 13:45

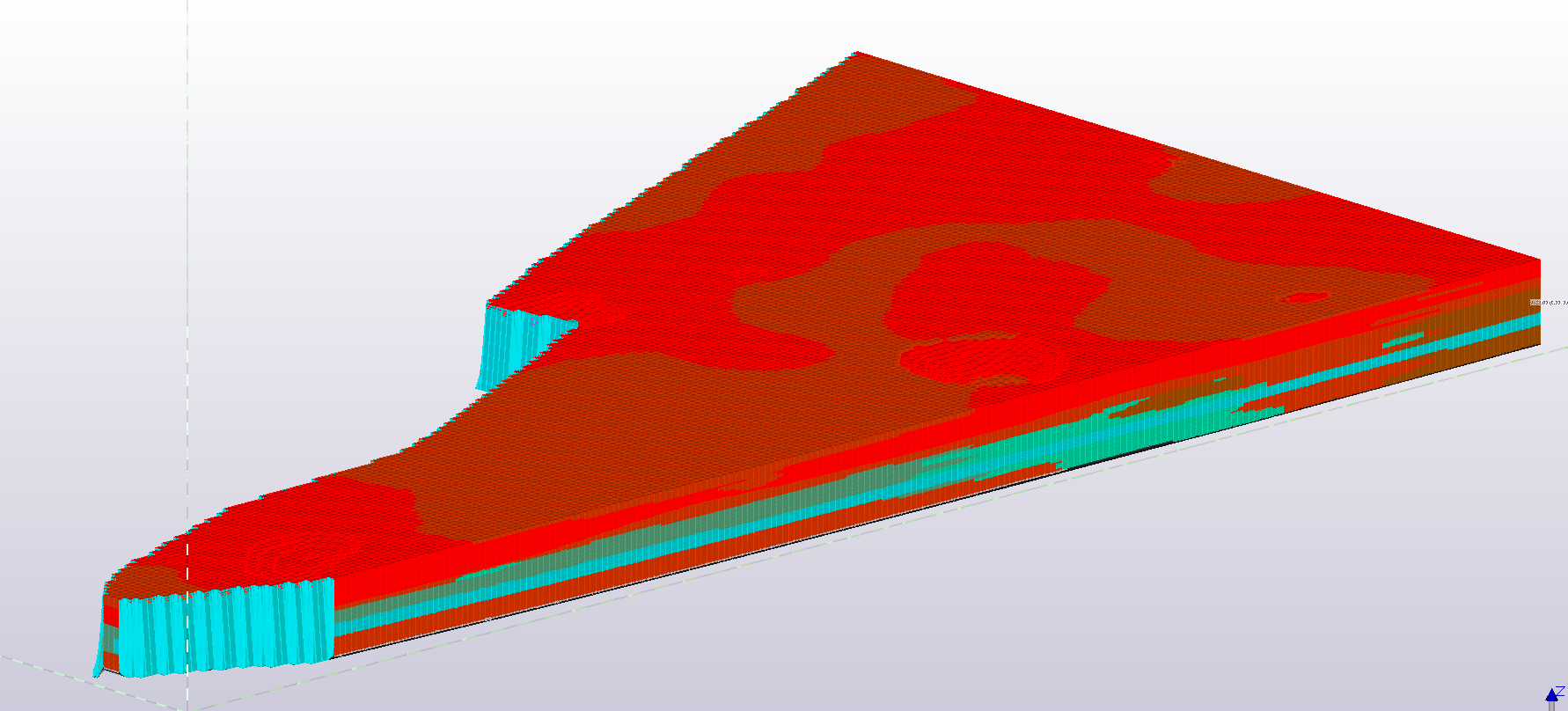

На данном снимке 2 миллиона объектов (тел), которые показывают часть геологической модели площадки.
Текла чувствует большой объем, но справляется бодро. Вся площадка 8 миллионов ячеек.
Вопрос до сих пор открыт, как создавать объекты типа item с большой скоростью.
Нужно больше автоматизации...

Libertad31
Сообщения: 1
Регистрация: 02 ноя 2022, 15:28

Re: Создание тела произвольной формы

Сообщение Libertad31 » 02 ноя 2022, 15:43

Всем здравствуйте, уважаемые знатоки. Обсуждение трубопроводных фланцев на каком-то из форумов уже здесь было, но все умерло. Скажите, есть ли возможность в TEKLA создавать фланцы, как самостоятельные позиции с круговыми массивами отверстий, расточкой, буртиками, фасками и т.д.? В Inventor, мало того, что это библиотечные элементы, обработка поверхностей, кромок (любой формы и кривизны) выполнена намного доступней. А в TEKLA, как мне показалось, даже пластину изначально круглую не создать.... Но хочется освоить и этот продукт.)) Спасибо. Всем всего наилучшего!

Sloan
Сообщения: 2
Регистрация: 17 ноя 2021, 15:55

Re: Средние точки на пластине

Сообщение Sloan » 02 дек 2022, 08:27

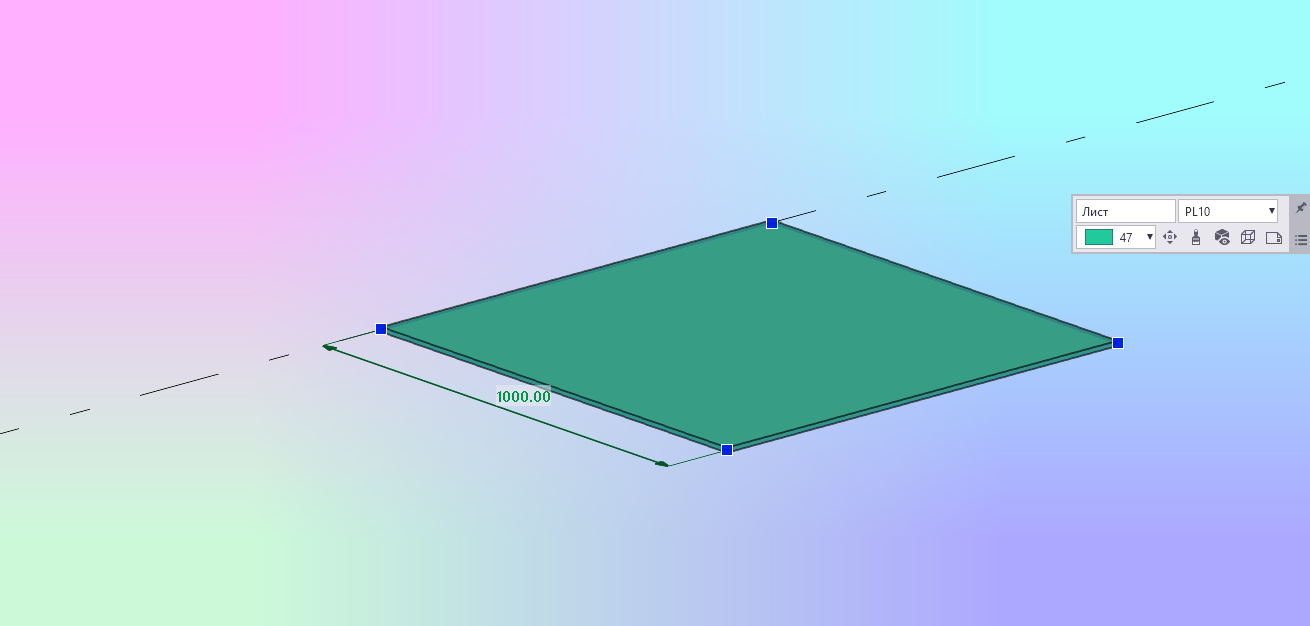

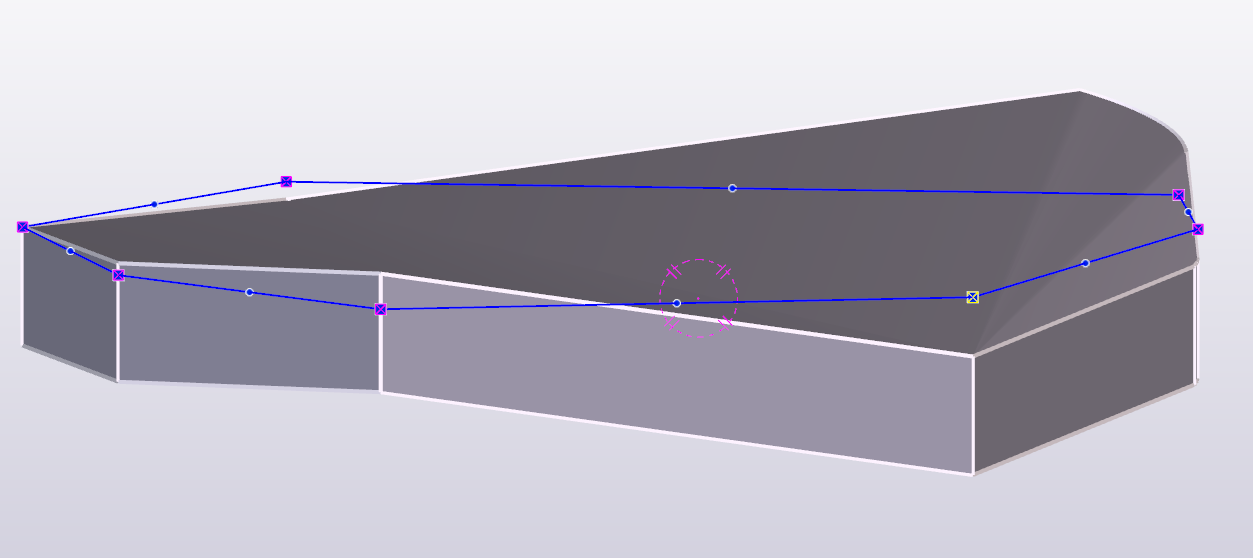

Здравствуйте, не отображаются средние точки на пластине, не подскажите как их включить?
Вложения

Ответить
