Компонент 20 в Tekla Structures

Сообщение Рак Роман » 29 мар 2019, 10:27

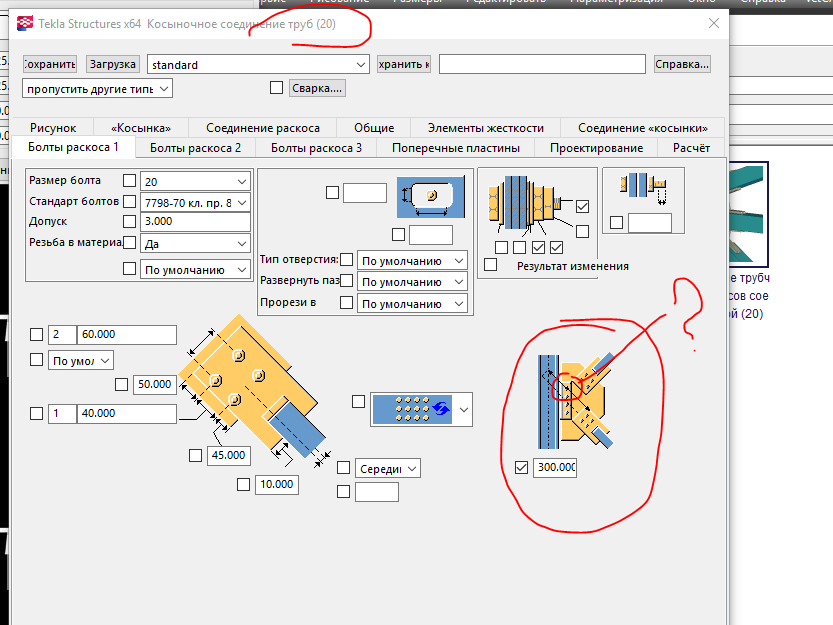

подскажите пожалуйста , кто знает в компоненте 20 размер (указанный на картинке) - что это за размер от чего и до чего ?

- я выставляю к примеру 300 и не понятно до чего он в модели получается, все перемерял
Вложения

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Компонент 20

Сообщение meart » 29 мар 2019, 10:44

у меня получается от центральной оси главной детали до ближайшего ряда болтов.
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Рак Роман
Сообщения: 282
Регистрация: 29 июн 2016, 09:23

Re: Компонент 20

Сообщение Рак Роман » 29 мар 2019, 12:26

meart писал(а):
29 мар 2019, 10:44
у меня получается от центральной оси главной детали до ближайшего ряда болтов.
-значит я не так что то делаю , а что именно не понимаю.

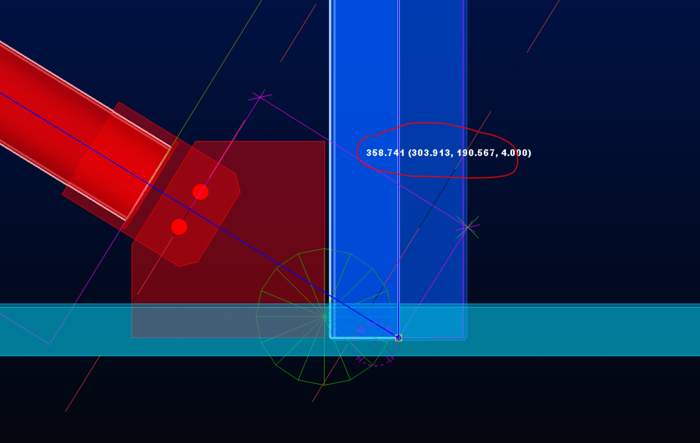

- вот пример , связь подходит к коробки из швеллера ось коробки завязана с осью связи , размер 300 по узлу, а по факту 358
Вложения

Рак Роман
Сообщения: 282
Регистрация: 29 июн 2016, 09:23

Re: Компонент 20

Сообщение Рак Роман » 29 мар 2019, 12:31

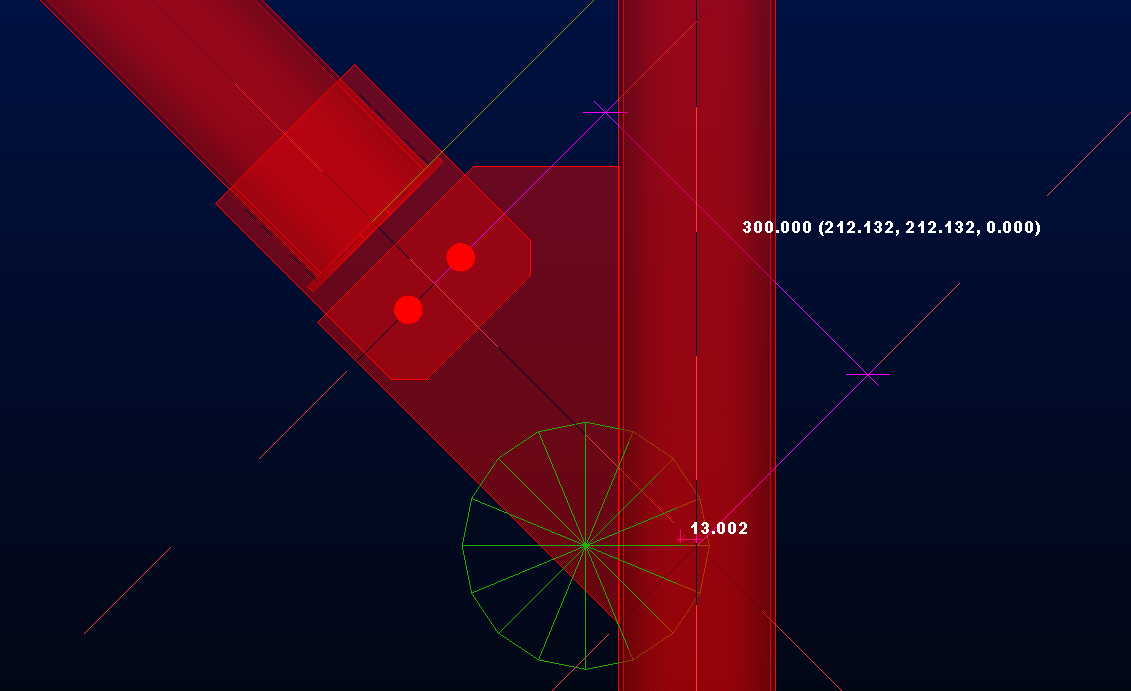

а вот когда строю только из связей то выходит.

центральная линия главной балки это что? это же линия вот эта синия ))) , в швеллере же тоже к ней все сводил
Вложения

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Компонент 20

Сообщение meart » 29 мар 2019, 12:33

Рак Роман писал(а):
29 мар 2019, 12:26
-значит я не так что то делаю , а что именно не понимаю.
- вот пример , связь подходит к коробки из швеллера ось коробки завязана с осью связи , размер 300 по узлу, а по факту 358
Тут у вас сколько получается?
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Рак Роман
Сообщения: 282
Регистрация: 29 июн 2016, 09:23

Re: Компонент 20

Сообщение Рак Роман » 29 мар 2019, 14:39

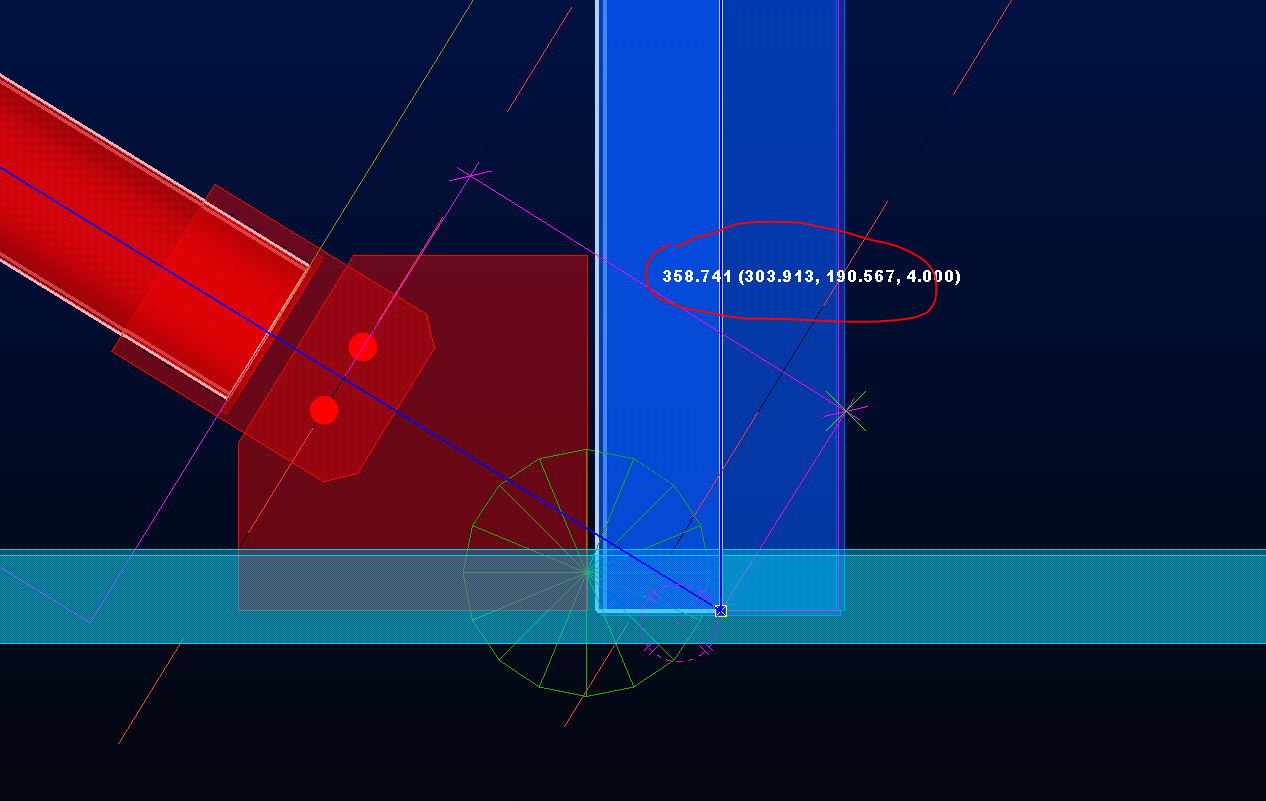

ну по узлу я ставил 300, а до точке, до центральной линии вон видети не 300, а 358

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Компонент 20

Сообщение meart » 29 мар 2019, 14:54

Рак Роман писал(а):
29 мар 2019, 14:39
ну по узлу я ставил 300, а до точке, до центральной линии вон видети не 300, а 358

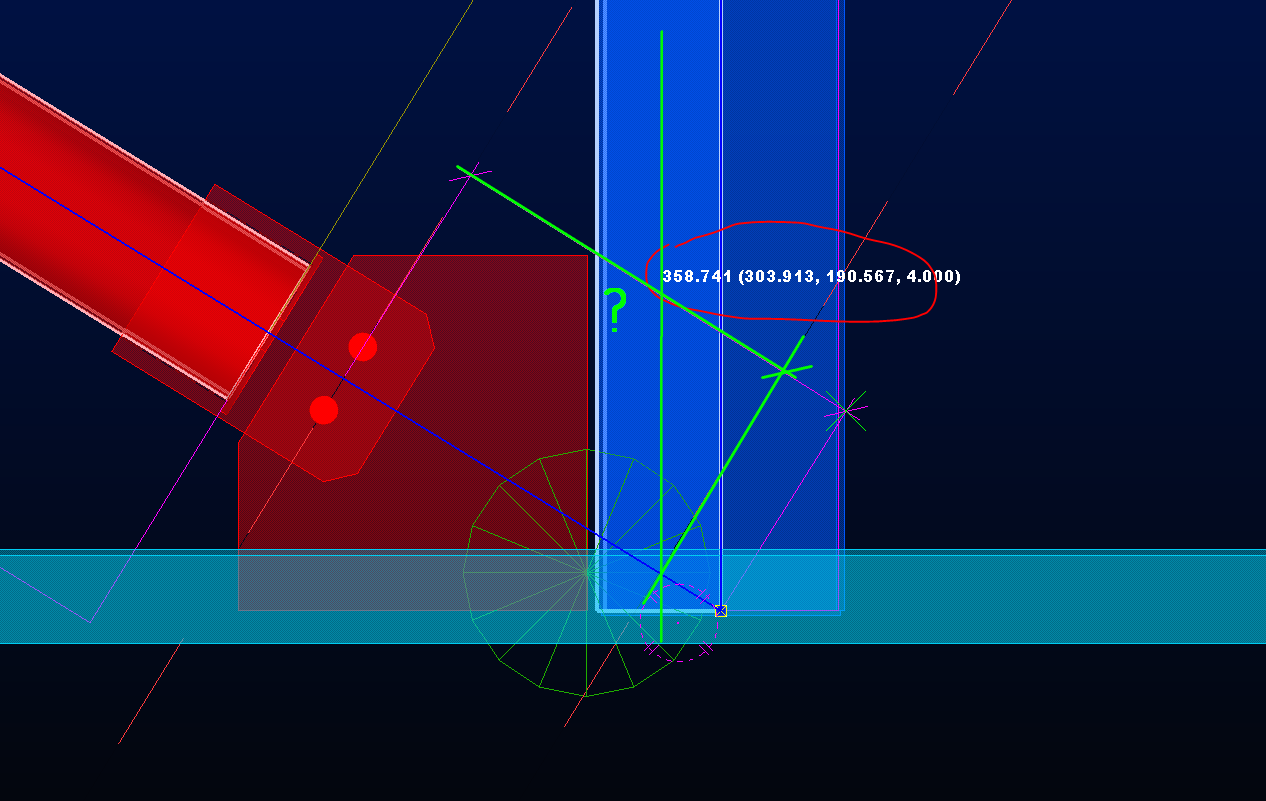

я вижу, что у вас размер стоит не к центральной линии элемента/объекта/профиля, а к опорной. "спаренный профиль" - это всёравно два профиля, а крепитесь вы к одному.
Я нарисовал на вашем скриншоте, где должно получиться 300.
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Рак Роман
Сообщения: 282
Регистрация: 29 июн 2016, 09:23

Re: Компонент 20

Сообщение Рак Роман » 29 мар 2019, 17:21

meart писал(а):
29 мар 2019, 14:54
Рак Роман писал(а):
29 мар 2019, 14:39
ну по узлу я ставил 300, а до точке, до центральной линии вон видети не 300, а 358
я вижу, что у вас размер стоит не к центральной линии элемента/объекта/профиля, а к опорной. "спаренный профиль" - это всёравно два профиля, а крепитесь вы к одному.
Я нарисовал на вашем скриншоте, где должно получиться 300.
-я вас понял , спасибо большое. Буду знать что оно привязывается к центральной линии профиля. Отобразил эти линии и все получилось.

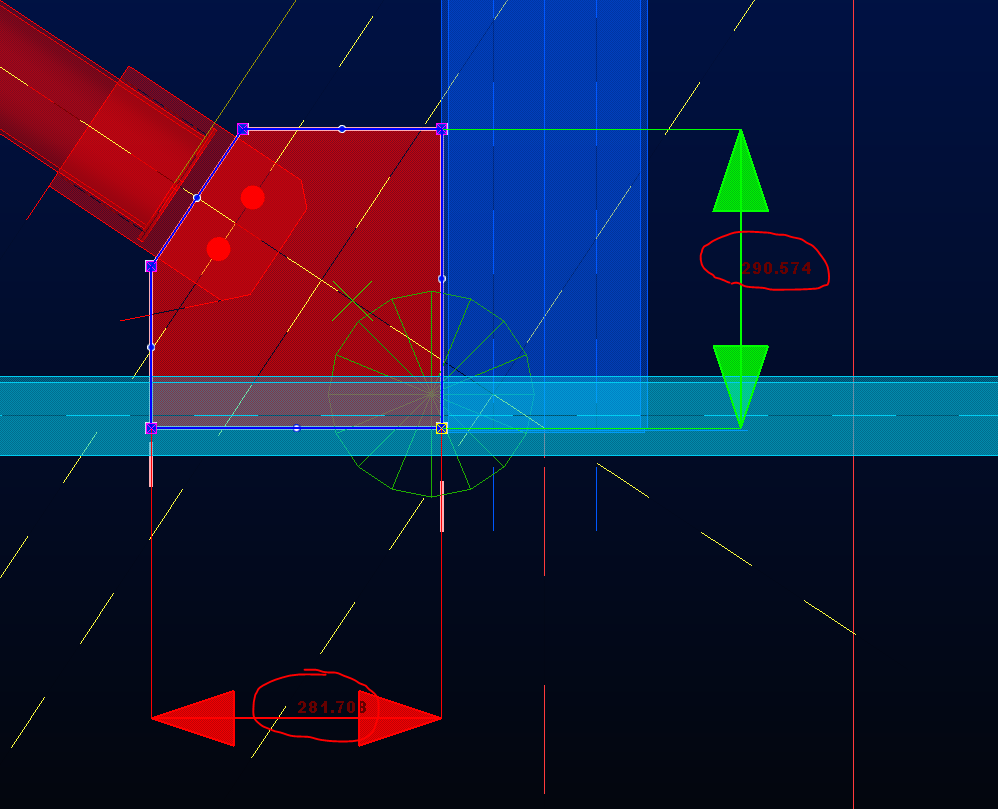

Скажите а как вы поступаете с неровными размерами фасонок? - забиваете на такие размеры как 351, 457 ,к примеру. ?
п.с. просто по старинке привык делать кратные размеры
Вложения

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Компонент 20

Сообщение meart » 30 мар 2019, 16:09

Рак Роман писал(а):
29 мар 2019, 17:21
Скажите а как вы поступаете с неровными размерами фасонок? - забиваете на такие размеры как 351, 457 ,к примеру. ?
п.с. просто по старинке привык делать кратные размеры
Забиваем. Детали режет станок, ему не важна кратность размеров :D
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Рак Роман
Сообщения: 282
Регистрация: 29 июн 2016, 09:23

Re: Компонент 20

Сообщение Рак Роман » 01 апр 2019, 13:40

meart писал(а):
30 мар 2019, 16:09
Рак Роман писал(а):
29 мар 2019, 17:21
Скажите а как вы поступаете с неровными размерами фасонок? - забиваете на такие размеры как 351, 457 ,к примеру. ?
п.с. просто по старинке привык делать кратные размеры
Забиваем. Детали режет станок, ему не важна кратность размеров :D
ну да.
- а позвольте еще поинтерисоватся как быть с такими лапками связей в которых есть ребро жесткости между болтами. В компоненте нет такого же ребра

кмдшник
Сообщения: 24
Регистрация: 23 июл 2018, 11:20

Re: Компонент 20

Сообщение кмдшник » 23 авг 2019, 10:37

- а позвольте еще поинтерисоватся как быть с такими лапками связей в которых есть ребро жесткости между болтами. В компоненте нет такого же ребра
Можно сделать пользовательский компонент, либо начертить деталь и "копировать - к другому объекту". В 20-м компоненте насколько знаю такого ребра нет.

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Компонент 20

Сообщение meart » 23 авг 2019, 11:19

Рак Роман писал(а):
01 апр 2019, 13:40
- а позвольте еще поинтерисоватся как быть с такими лапками связей в которых есть ребро жесткости между болтами. В компоненте нет такого же ребра
Либо копированием к объекту, либо пользовательский компонент. В любом случае не очень удобно и стандартного решения нет. :D каждый раз решаем заново
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн
