Обозначение сварного соединения арматуры по ГОСТ 14098-2014 в Tekla

Сообщение alexdt20 » 13 мар 2019, 12:23

Добрый день! Не знаю где правильнее разместить данный вопрос, тут или в теме с чертежами.

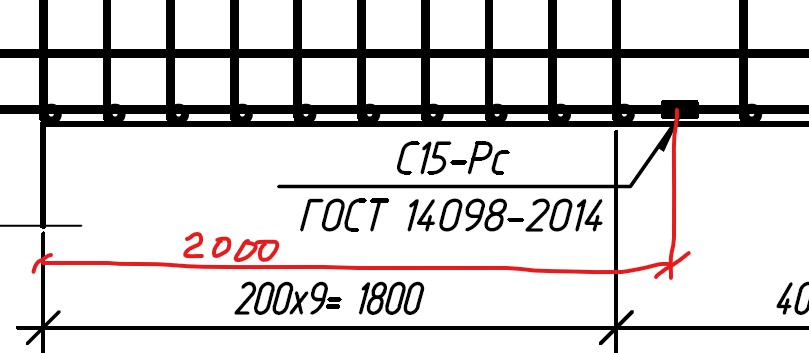

Возникла сложность с обозначение сварного соединения арм. стержней по ГОСТ 14098-2014 на чертеже. Требуется обозначить способ соединения стерней по длине С15-Рс (стык на накладке). Стандартный компонент "нахлестка арматуры" не позволяет указать стандарт соединения и его обозначение. Так же требуется обозначение привязки стыка арм. относительно края элемента или стыкуемой арматуры.
Tekla V21.1.
Сейчас делаю руками, но скорость страдает. Я предполагал решение из разряда создать материал (или профиль) с соответствующими характеристиками (ГОСТ, название) и размещать его в зоне сварного соединения путем использования пользовательского компонента. А в характеристиках отображения на листе (виде) присвоить символ и выноску. Что-то по типу сварных швов металлических конструкций, но реализовать это понимаю как.
Вложения
Аннотация 2019-03-11 162035.jpg

alexdt20
Сообщения: 6
Регистрация: 31 янв 2017, 09:54

Re: Обозначение сварного соединения арматуры по ГОСТ 14098-2014 в Tekla

Сообщение alexdt20 » 14 мар 2019, 13:25

Ответ найден. Используем муфты, все требуемые характеристики настраиваем в полях компонента. Так же потребуется внести данные в подробные настройки уровня объекта, чтобы всегда на всех чертежах сразу отображал как требуется.
