Скругление пластины Tekla Structures

Сообщение shulc1990 » 24 янв 2019, 18:03

Всем привет!

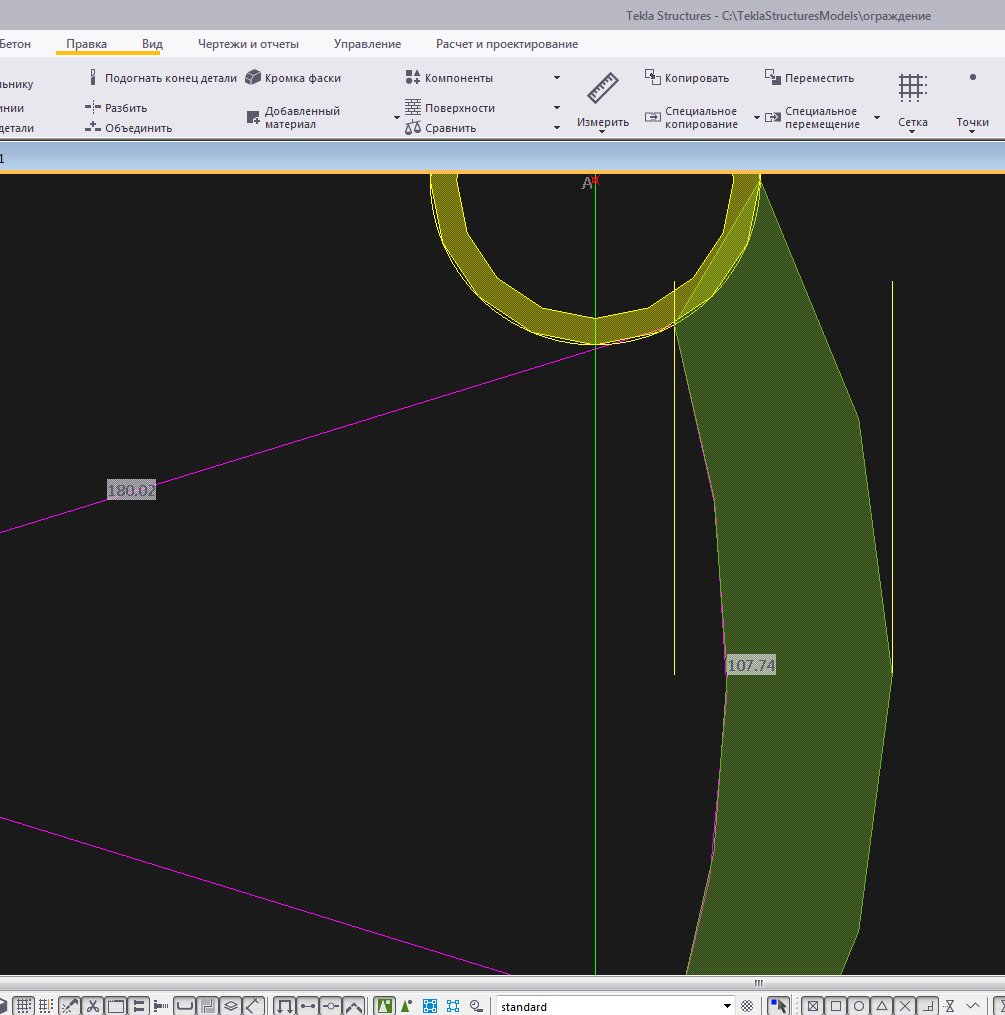

Есть необходимость сделать пластину в форме полукруга. Сделал пластину в форе триугольника, скруглил оди угол. Вместо круглой грани получилось 5 граней. Такое же отображение на чертеже детали. Подскажите, пожалуйста, как увеличтить точность отображения граней. В модели и на чертеже.

Montag
Сообщения: 65
Регистрация: 14 фев 2017, 09:07

Re: Скругление пластины

Сообщение Montag » 24 янв 2019, 21:59

shulc1990 писал(а):
24 янв 2019, 18:03
Всем привет!
Есть необходимость сделать пластину в форме полукруга. Сделал пластину в форе триугольника, скруглил оди угол. Вместо круглой грани получилось 5 граней. Такое же отображение на чертеже детали. Подскажите, пожалуйста, как увеличтить точность отображения граней. В модели и на чертеже.
XS_CS_CHAMFER_DIVIDE_ANGLE=10.0

shulc1990
Сообщения: 12
Регистрация: 21 дек 2017, 08:32

Re: Скругление пластины

Сообщение shulc1990 » 25 фев 2019, 15:10

Montag писал(а):
24 янв 2019, 21:59
shulc1990 писал(а):
24 янв 2019, 18:03
Всем привет!
Есть необходимость сделать пластину в форме полукруга. Сделал пластину в форе триугольника, скруглил оди угол. Вместо круглой грани получилось 5 граней. Такое же отображение на чертеже детали. Подскажите, пожалуйста, как увеличтить точность отображения граней. В модели и на чертеже.
XS_CS_CHAMFER_DIVIDE_ANGLE=10.0
не помогает

Montag
Сообщения: 65
Регистрация: 14 фев 2017, 09:07

Re: Скругление пластины

Сообщение Montag » 26 фев 2019, 00:21

shulc1990 писал(а):
25 фев 2019, 15:10
Montag писал(а):
24 янв 2019, 21:59
shulc1990 писал(а):
24 янв 2019, 18:03
Всем привет!
Есть необходимость сделать пластину в форме полукруга. Сделал пластину в форе триугольника, скруглил оди угол. Вместо круглой грани получилось 5 граней. Такое же отображение на чертеже детали. Подскажите, пожалуйста, как увеличтить точность отображения граней. В модели и на чертеже.
XS_CS_CHAMFER_DIVIDE_ANGLE=10.0
не помогает
тогда
XS_CHAMFER_ACCURACY_FACTOR = 1

shulc1990
Сообщения: 12
Регистрация: 21 дек 2017, 08:32

Re: Скругление пластины

Сообщение shulc1990 » 26 фев 2019, 05:05

Что-тоже не работает.. в какую сторону копать?

Montag
Сообщения: 65
Регистрация: 14 фев 2017, 09:07

Re: Скругление пластины

Сообщение Montag » 26 фев 2019, 10:30

Это полибим или пластина?

shulc1990
Сообщения: 12
Регистрация: 21 дек 2017, 08:32

Re: Скругление пластины

Сообщение shulc1990 » 26 фев 2019, 10:55

Montag писал(а):
26 фев 2019, 10:30
Это полибим или пластина?
Пластина, но с полибалкой таже песня.

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Скругление пластины

Сообщение pavelkutas » 27 фев 2019, 14:26

Контурные пластины:
XS_CS_CHAMFER_DIVIDE_ANGLE - 10
XS_CHAMFER_ACCURACY_FACTOR - 1

Профили труб:
XS_​CHORD_​TOLERANCE_​FOR_​TUBE_​SEGMENTS - 0.1
XS_​CHORD_​TOLERANCE_​SMALL_​TUBE_​SIZE_​LIMIT - 19 (диаметр в мм)
XS_CHORD_TOLERANCE_FOR_SMALL_TUBE_SEGMENTS - 0.1

Полибалки по радиусу:
XS_POLYBEAM_CHORD_TOLERANCE - 0.1
XS_POLYBEAM_MAX_ANGLE_BETWEEN_CS - 10

Теклу нужно перезапустить
