Тела вращения и конструкции МАРХИ в Tekla Structures

Сообщение Таран Д. А. » 20 авг 2018, 15:39

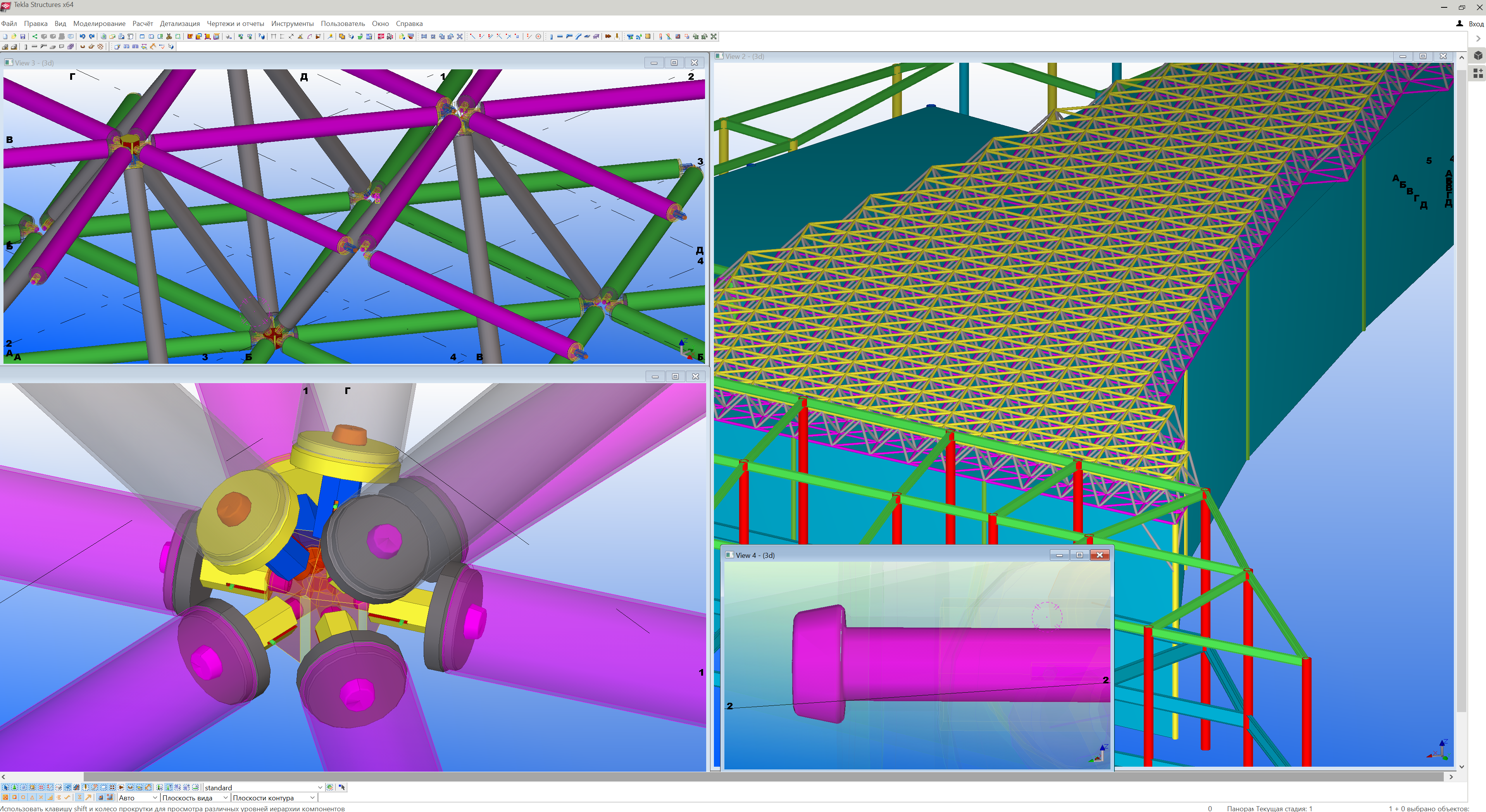

Пример реализации параметрических тел вращения стандартными инструментами

ilya_kon
Сообщения: 70
Регистрация: 31 июл 2012, 22:25

Re: Тела вращения и конструкции МАРХИ в Tekla Structures

Сообщение ilya_kon » 21 авг 2018, 21:05

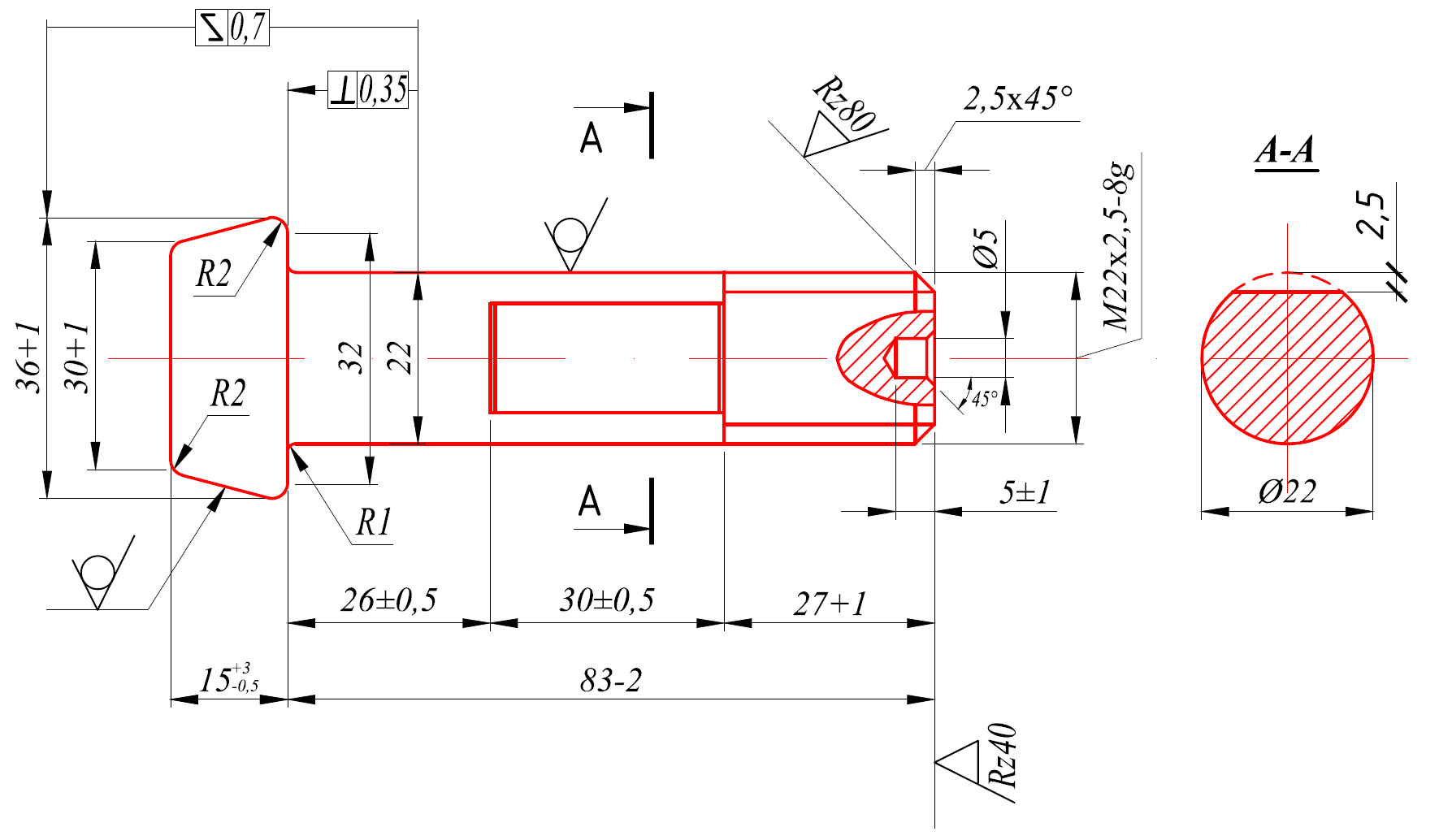

Чертежи деталей как делали?
На нижней детали разрез А-А повернут на 90 градусов, это правильно?

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Тела вращения и конструкции МАРХИ в Tekla Structures

Сообщение pavelkutas » 22 авг 2018, 11:28

ilya_kon писал(а):
21 авг 2018, 21:05
Чертежи деталей как делали?
это не текловский чертеж, это покупное изделие, просто болт

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Тела вращения и конструкции МАРХИ в Tekla Structures

Сообщение Таран Д. А. » 23 авг 2018, 12:07

pavelkutas писал(а):
22 авг 2018, 11:28
ilya_kon писал(а):
21 авг 2018, 21:05
Чертежи деталей как делали?
это не текловский чертеж, это покупное изделие, просто болт
1) Вид А-А повернут там знак повернут есть просто на скриншот не попал.
2) Детали не покупные. Там достаточно большая номенклатура. Длины штифтов и особенно расположения отверстий разные. Короче все не так просто но компонентом делается на ура.
Остальные чертежи труб просто таблицей длин. Вот такое КМД :shock:

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Тела вращения и конструкции МАРХИ в Tekla Structures

Сообщение Таран Д. А. » 23 авг 2018, 12:08

Самое сложное это создание параметрических тел вращения. Остальное вообще ерунда.

ilya_kon
Сообщения: 70
Регистрация: 31 июл 2012, 22:25

Re: Тела вращения и конструкции МАРХИ в Tekla Structures

Сообщение ilya_kon » 27 авг 2018, 22:53

Я и спрашивал, как делали чертежи? Насколько я знаю в Текле нельзя делать выров, а также полувид полуразрез на одном и том же виде. Или я ошибаюсь? Также нет знаков шороховатости. Их делали символами?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Тела вращения и конструкции МАРХИ в Tekla Structures

Сообщение Таран Д. А. » 29 авг 2018, 11:38

ilya_kon писал(а):
27 авг 2018, 22:53
Я и спрашивал, как делали чертежи? Насколько я знаю в Текле нельзя делать выров, а также полувид полуразрез на одном и том же виде. Или я ошибаюсь? Также нет знаков шороховатости. Их делали символами?
Да нет просто линиями нарисовано поверх.
Никаких плагинов не надо. Там подобных листов очень мало так что проблемой не является.

Roman_NZM
Сообщения: 8
Регистрация: 26 авг 2016, 09:30

Re: Тела вращения и конструкции МАРХИ в Tekla Structures

Сообщение Roman_NZM » 12 дек 2018, 13:12

Добрый день! Подскажите, где можно почитать про то, как создавать такие тела вращения?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Тела вращения и конструкции МАРХИ в Tekla Structures

Сообщение Таран Д. А. » 20 май 2020, 11:19

Все тела вращения это просто полибалка с двувя скруглениями

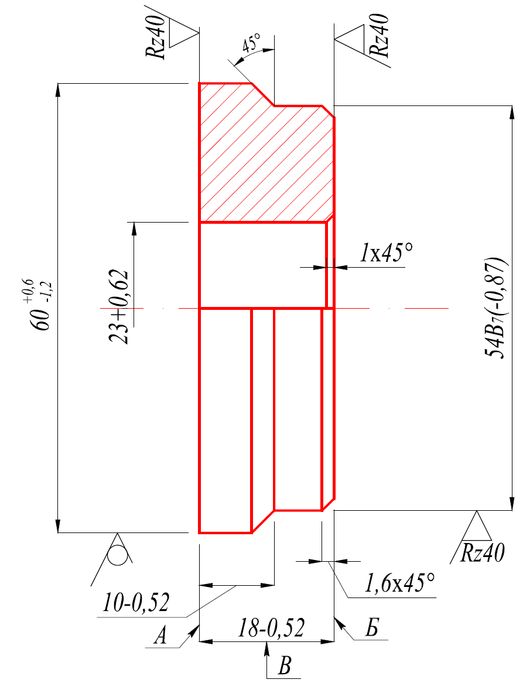

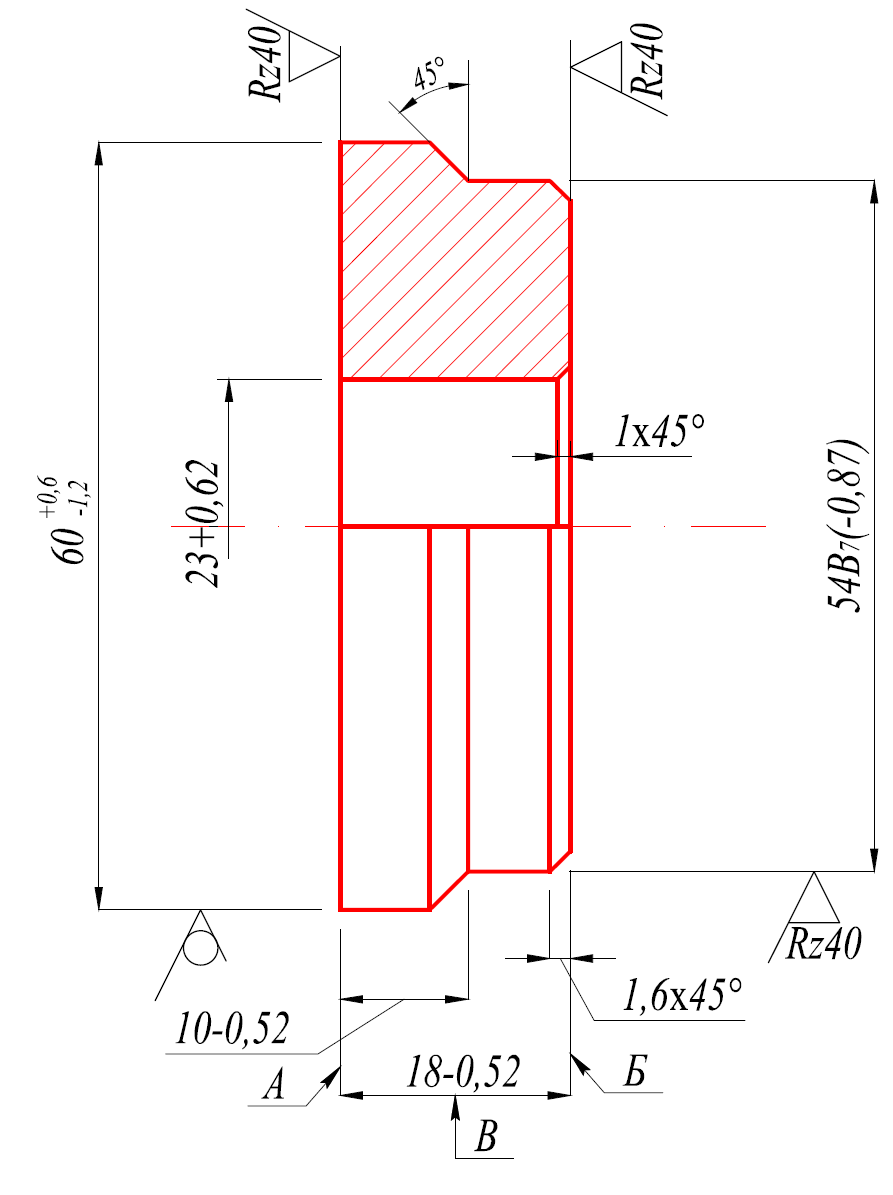

тело вращения.jpg

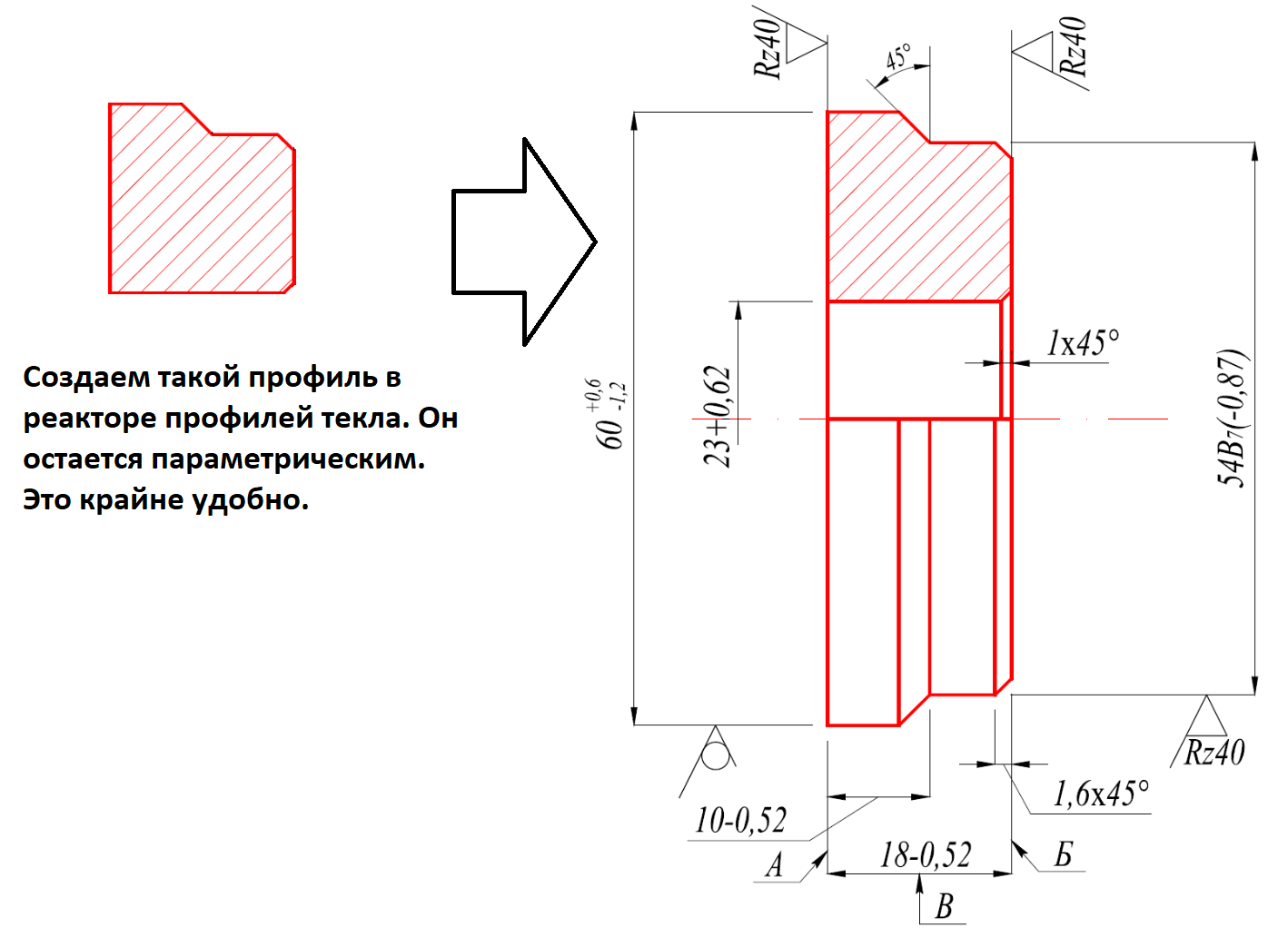

Создаем нужный профиль в редакторе профилей.

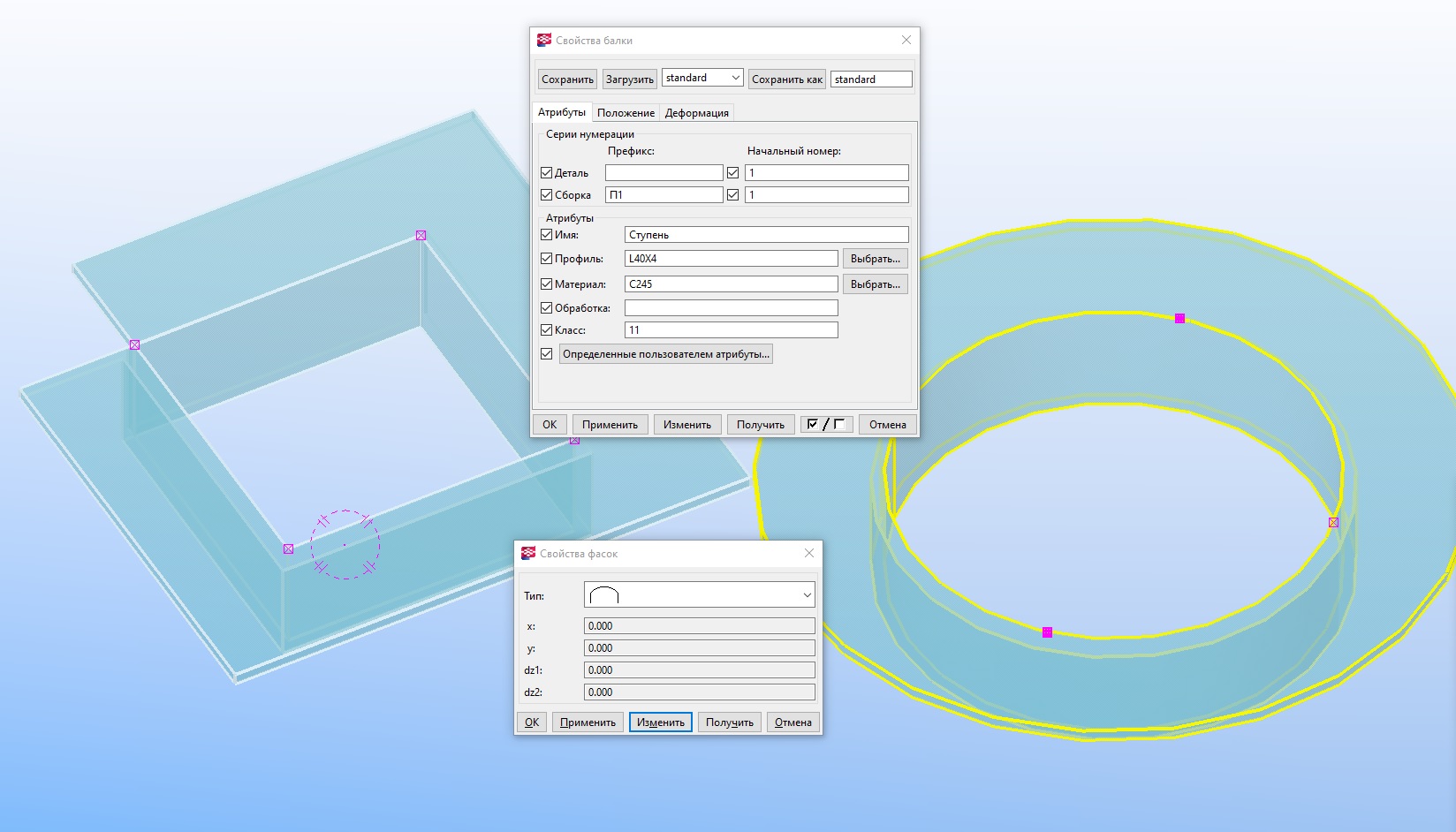

тела вращения в текла.png

Ответить
