Штриховка элементов и объем элементов Tekla Structures

Сообщение Misha_Gammi » 25 май 2018, 09:09

Есть кладочный план с монолитными перемычками. Перемычки в разных уровнях. Рамка вида находится над перемычками и они скрыты в теле стен. Можно ли принудительно заштриховать перемычку.

И второй вопрос. Нужно посчитать объем кладки. Есть ли атрибут объема деталей во всей модели.

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Штриховка элементов и объем элементов

Сообщение pavelkutas » 25 май 2018, 09:46

Нужно настроить глубину вида, чтобы перемычки отобразились. Потом настроить их представление как угодно по двойному щелчку на них (тип линий, штриховка). Можно сделать фильтр представления, чтобы на всех чертежах это было по умолчанию.

атрибут VOLUME

Misha_Gammi
Сообщения: 24
Регистрация: 25 май 2018, 08:58

Re: Штриховка элементов и объем элементов

Сообщение Misha_Gammi » 25 май 2018, 23:05

pavelkutas писал(а):
25 май 2018, 09:46
Нужно настроить глубину вида, чтобы перемычки отобразились. Потом настроить их представление как угодно по двойному щелчку на них (тип линий, штриховка). Можно сделать фильтр представления, чтобы на всех чертежах это было по умолчанию.

атрибут VOLUME
Дело в том, что перемычки в разных уровнях и нельзя глубиной вида их словить. А детали, которые скрыты за другими деталями - не штрихуются. Я подумал, что может есть лазейки какие.

По поводу объема я имел ввиду что-нибудь типа атрибута MODEL_TOTAL (число подобных объектов в модели), только для объема. Атрибут VOLUME выдает объем элементов на чертеже, но не из всей модели.

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Штриховка элементов и объем элементов

Сообщение pavelkutas » 26 май 2018, 22:15

не могу прикинуть всю картину без скриншотов. Лазейка есть, это подробные настройки уровня объекта, т.е. можно сделать так, чтобы перемычки всегда были заштрихованы, не важно - за деталью они или нет.

Misha_Gammi
Сообщения: 24
Регистрация: 25 май 2018, 08:58

Re: Штриховка элементов и объем элементов

Сообщение Misha_Gammi » 27 май 2018, 10:09

pavelkutas писал(а):
26 май 2018, 22:15
не могу прикинуть всю картину без скриншотов. Лазейка есть, это подробные настройки уровня объекта, т.е. можно сделать так, чтобы перемычки всегда были заштрихованы, не важно - за деталью они или нет.

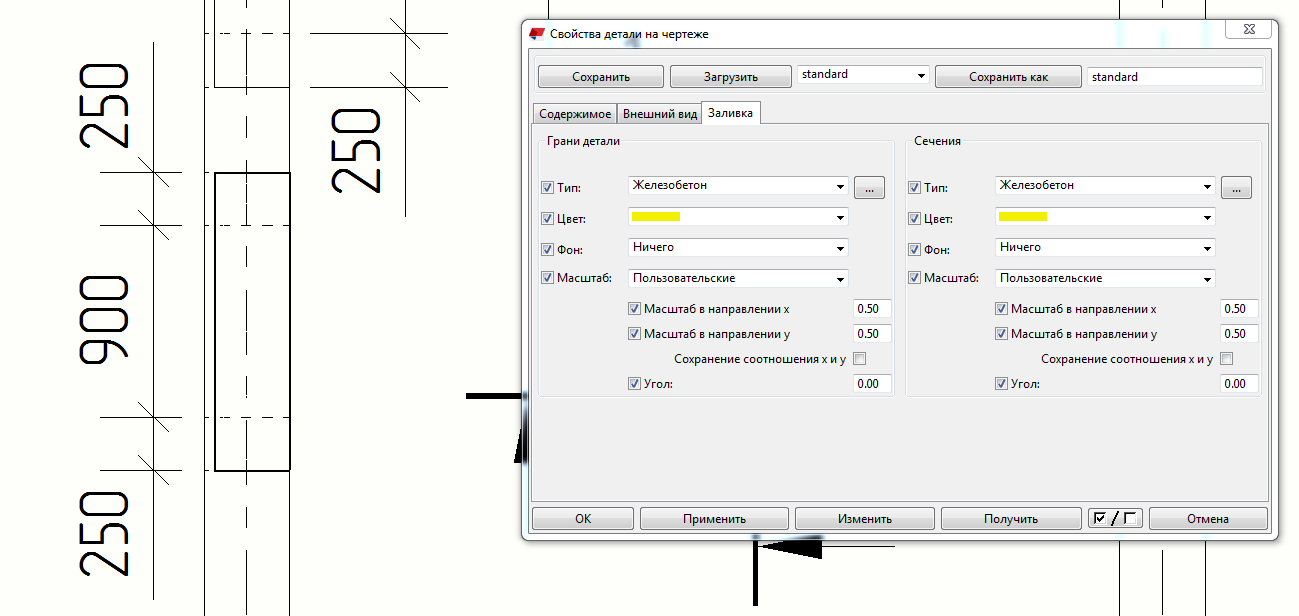

ну вот настройки детали. Деталь скрыта за другой деталью. Не штрихует.
Вложения

Misha_Gammi
Сообщения: 24
Регистрация: 25 май 2018, 08:58

Re: Штриховка элементов и объем элементов

Сообщение Misha_Gammi » 27 май 2018, 10:14

А по объему видимо такой переменной нет. Я сделал по топорному и добавил 3d модель за пределами чертежа, тогда всё считает верно с переменной VOLUME.
Может есть более прогрессивный способ?

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Штриховка элементов и объем элементов

Сообщение pavelkutas » 27 май 2018, 13:10

Да, действительно, тоже не получилось, я думал сработает. Попробуй еще просто на перемычки нанести обработку поверхности - работает.

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Штриховка элементов и объем элементов

Сообщение pavelkutas » 27 май 2018, 13:38

Misha_Gammi писал(а):
27 май 2018, 10:14
А по объему видимо такой переменной нет. Я сделал по топорному и добавил 3d модель за пределами чертежа, тогда всё считает верно с переменной VOLUME.
Может есть более прогрессивный способ?
Норм способ. Если в спецификацию выводишь каждый блок, а их, допустим, 5 типоразмеров, то можно написать формулу, кол-во умножить на объем, где кол-во будет как раз MODEL_TOTAL и не нужно будет думать, залезли ли все блоки на чертеж или нет.

Misha_Gammi
Сообщения: 24
Регистрация: 25 май 2018, 08:58

Re: Штриховка элементов и объем элементов

Сообщение Misha_Gammi » 27 май 2018, 22:18

pavelkutas писал(а):
27 май 2018, 13:10

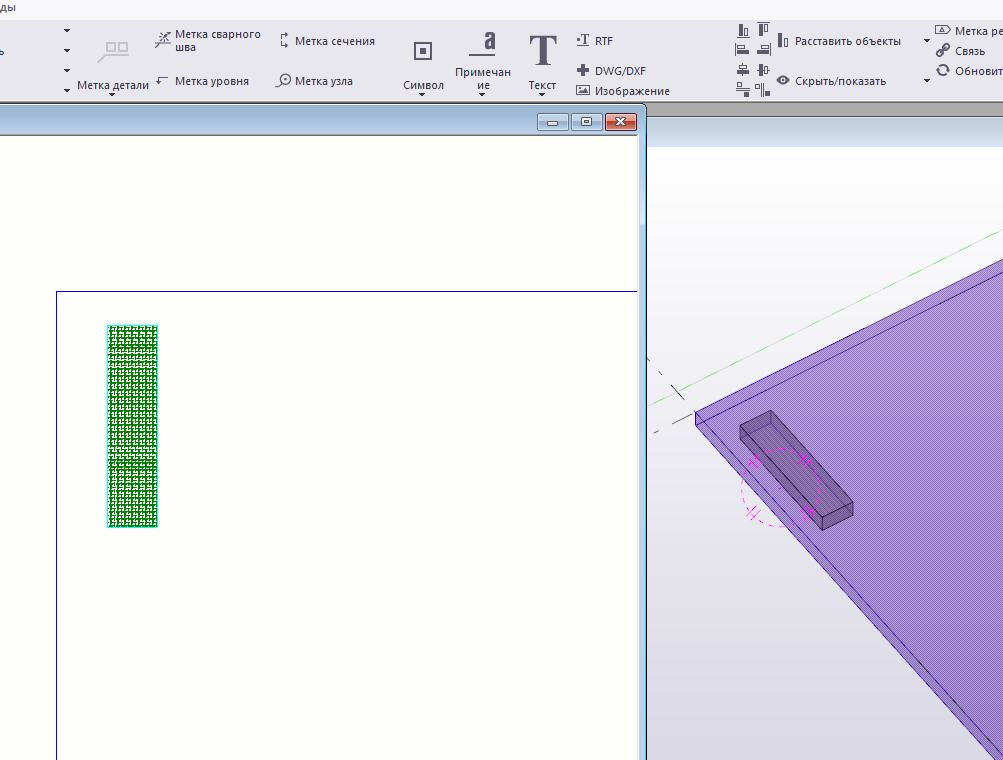

Да, действительно, тоже не получилось, я думал сработает. Попробуй еще просто на перемычки нанести обработку поверхности - работает.image_2018-05-27_13-08-42.png

Если не сложно, то подскажите как это делается. Пока что не приходилось сталкиваться.

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Штриховка элементов и объем элементов

Сообщение pavelkutas » 28 май 2018, 09:43

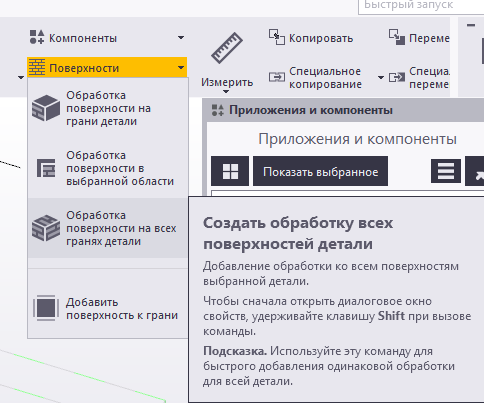

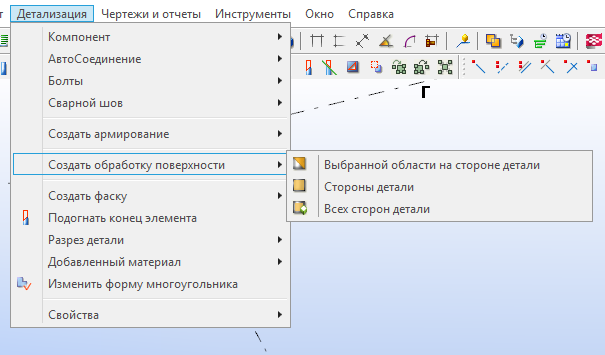

Создать обработку поверхности для всех граней перемычки, это ни на что не повлияет.

Версия 20-21:
Версия 2016 и выше:
