Криволинейная винтовая лестница в Tekla Strucutres

Сообщение DevilMan » 27 мар 2018, 11:29

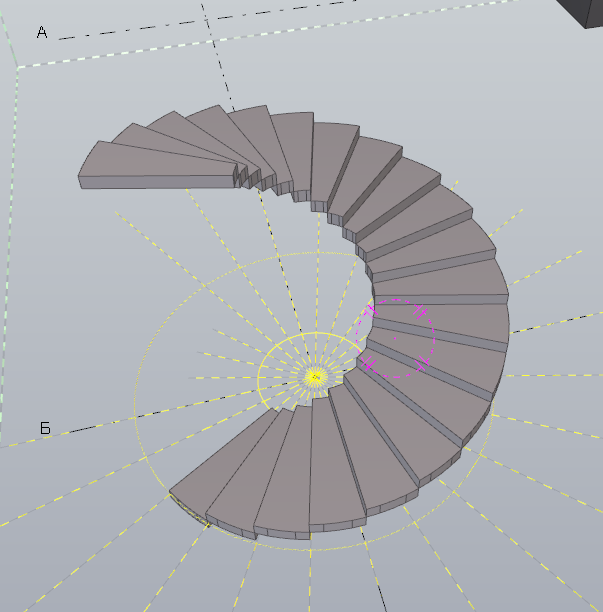

Досталась от архитектора вот такая модель лестницы. Вопрос: какими средствами 2017-й Теклы возможно смоделировать такой кривой бетонный "косоур" ? Я сначала пробовал перекрытиями, но не попадал в плоскости. Как возможный вариант - использовать профили пластины и в свойствах балки выставить углы кручения на концах, но мне для этого нужен параметрический профиль трапеции, а не прямоугольника. Кто-нибудь сталкивался с такими архитектурными чудесами?
Вложения

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Криволинейная винтовая лестница

Сообщение pavelkutas » 27 мар 2018, 22:05

красиво))

поюзайте 2017i или 2018 - там как раз появились инструменты спиральных балок, примеры

https://youtu.be/gjsdFWKM2gk

https://youtu.be/tTjI7iUpMX0

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Криволинейная винтовая лестница

Сообщение pavelkutas » 27 мар 2018, 23:10

так стоп, это же просто бетонная лестница, можно же чем угодно сделать, в любой версии теклы, просто копировать вращением с приращением по z, вот и вся магия

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Криволинейная винтовая лестница

Сообщение pavelkutas » 27 мар 2018, 23:16

а вот сам косоур только спиралью, да. Вопрос только как эту спираль потом в жизнь воплощать. Может лучше сразу на какие-то куски разбить, как в реальной жизни будут делать, хз

cowperwood
Сообщения: 11
Регистрация: 24 ноя 2013, 19:26

Re: Криволинейная винтовая лестница в Tekla Strucutres

Сообщение cowperwood » 30 мар 2021, 12:23

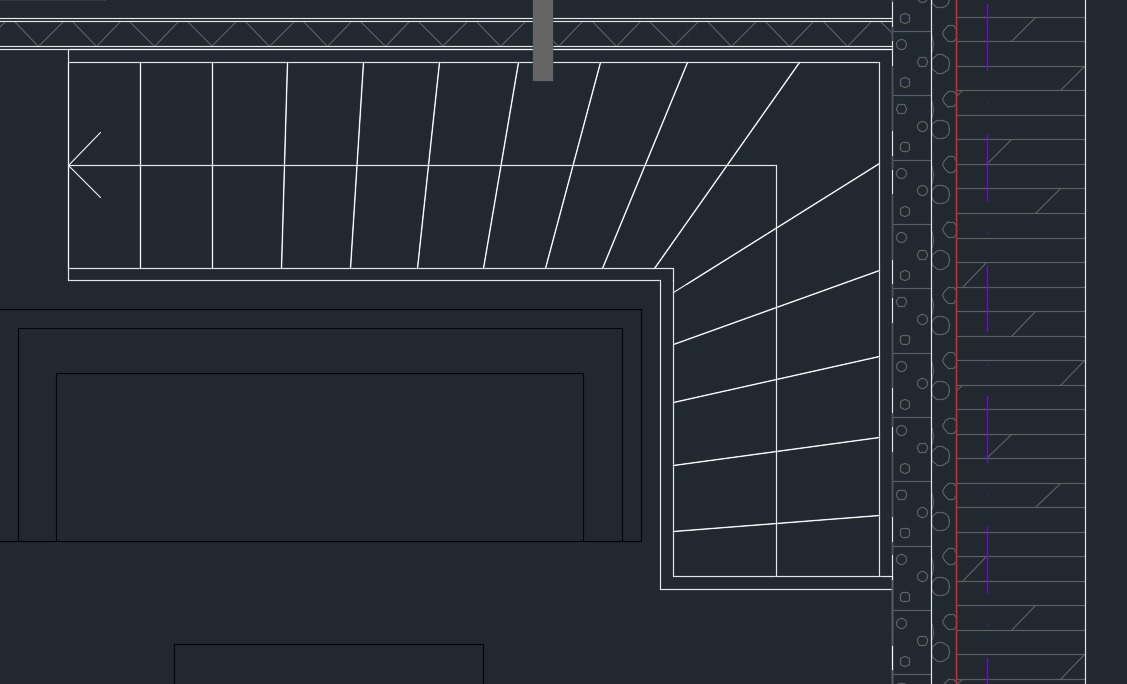

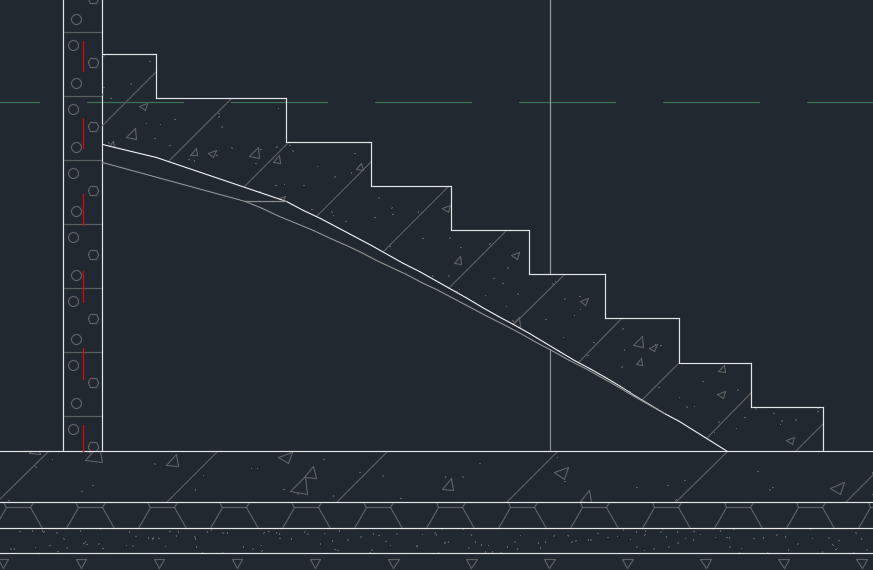

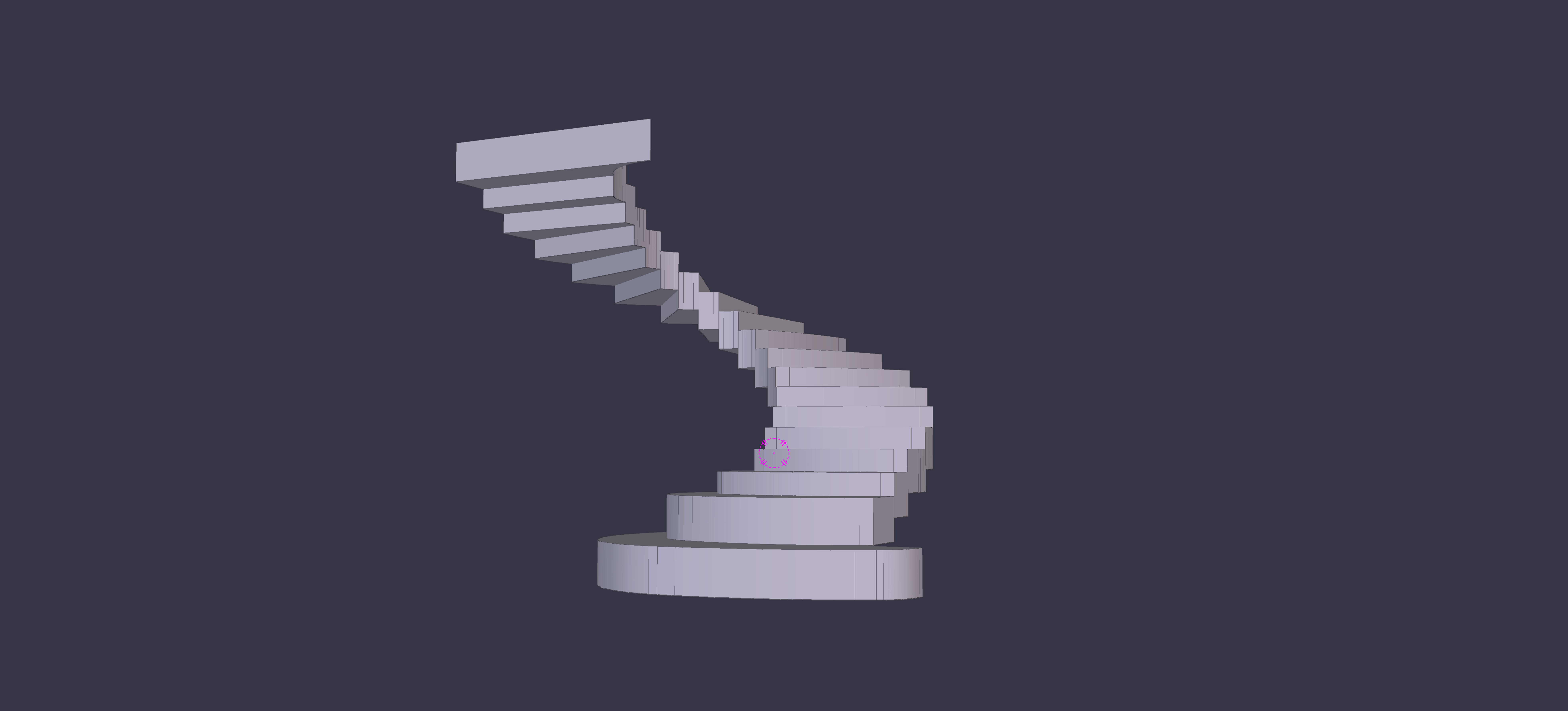

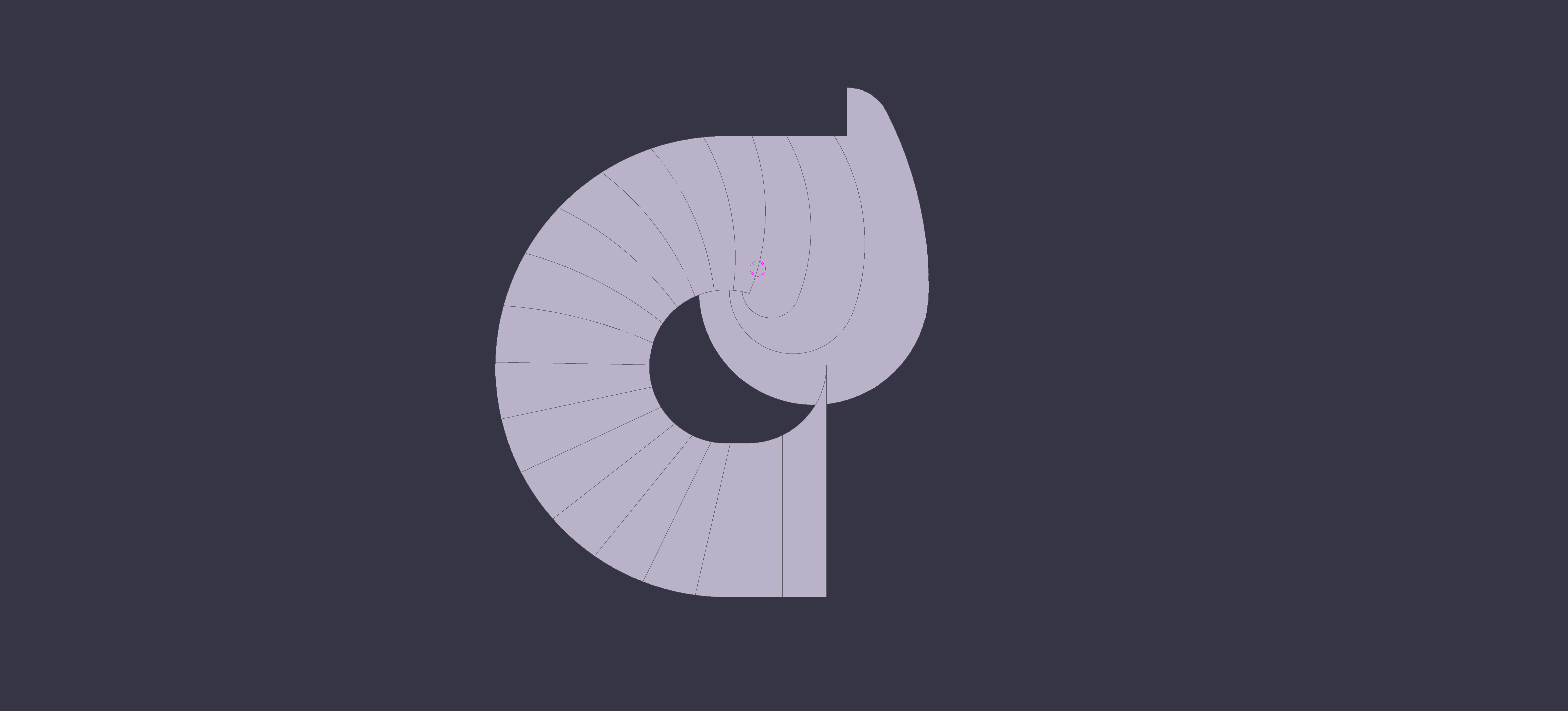

Нужно смоделировать вот такую лестница из монолитного бетона. Практически все ступеньки с разной геометрией, так что копирование с углом и подъёмом по z не подойдёт. Кроме этого ещё и нижняя поверхность лестницы должна быть плавной на повороте. Именно вот эта "плавность" на повороте и является основной проблемой. Какими инструментами такое можно сделать?

sanekcom
Сообщения: 22
Регистрация: 26 янв 2016, 18:05
Откуда: Якутск

Re: Криволинейная винтовая лестница в Tekla Strucutres

Сообщение sanekcom » 13 фев 2024, 04:24

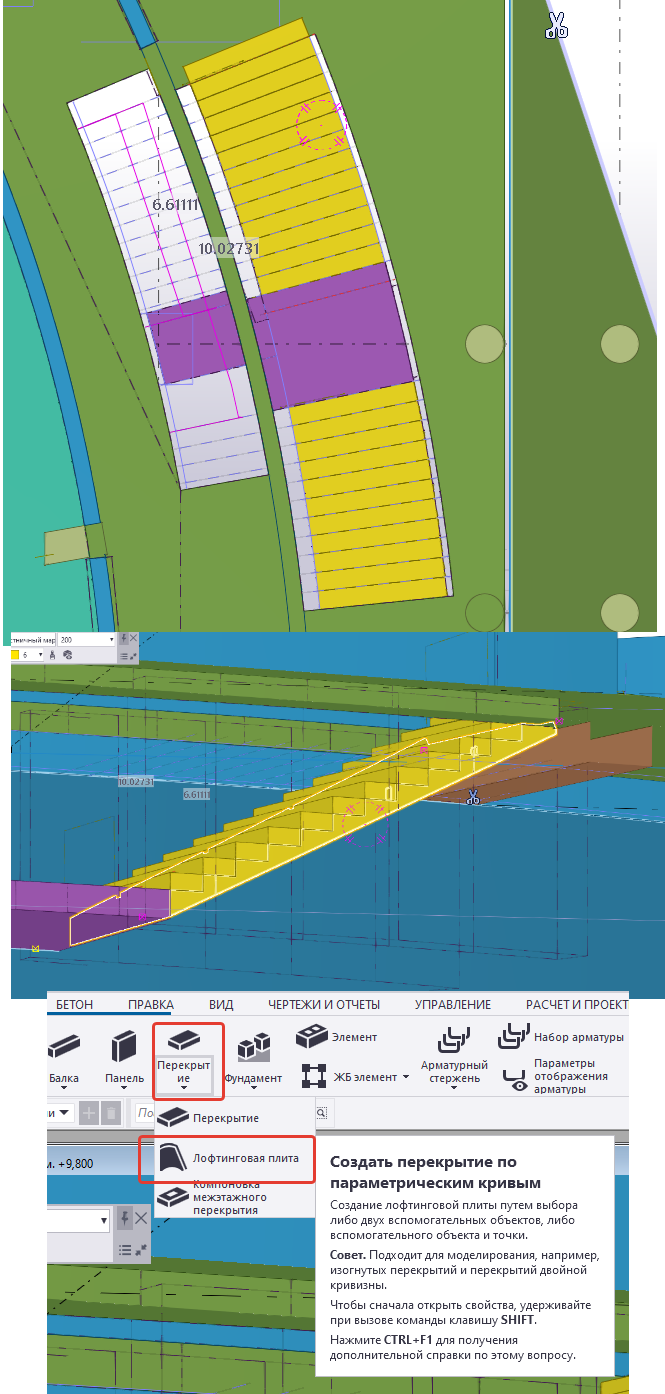

Всё возможно при творческом подходе) Нижнюю часть создать при помощи Лофтинговой плиты можно.
Создаем ступени (балка или плита) при помощи копирования по кругу, либо каждую в ручную.
Создаются линии сверху и снизу по грани ступени. Главное чтобы шаг ступеней был одинаковый (обеспечить одинаковый уклон). Далее создается по двум линиям лофтинговая плита. Потом обрезается так как нужно (сверху, снизу, по бокам). Ступенями вырезате лишнее из плиты. Создаете бетонный элемент. Заармировать думаю тоже можно. Да трудоёмко, но всё возможно.
