Вырождение и перенумерация деталей Tekla Structures

Ответить
Светлана
Сообщения: 45
Регистрация: 30 янв 2015, 11:10
Откуда: Екатеринбург

Вырождение и перенумерация деталей Tekla Structures

Сообщение Светлана » 31 окт 2017, 08:57

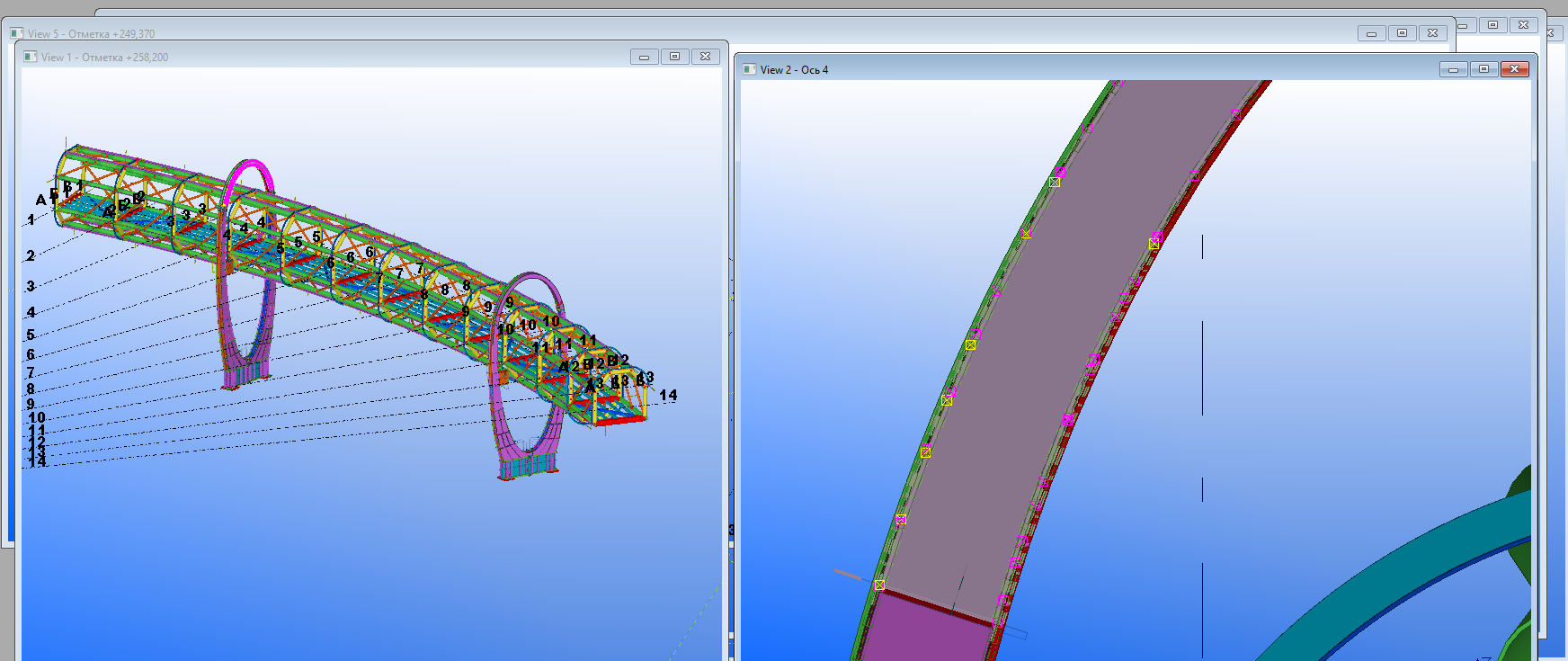

Прошу помощи. Помогите выбраться из этого тупика. Опоры-эллипсы выложены полки - полибалкой, стенки - контурным листом. По периметру эллипсов на стенках и полках антителом сняты фаски. При копировании марок (эллипс состоит из 3-х марок: верхушка и 2 симметричные половины) Часть позиций вырождается, всем позициям текла присваивает другой номер. При сравнении деталей пишет, что позиции кажутся ей совпадающими.
Вложения

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Вырождение и перенумерация деталей

Сообщение vladimir_a » 31 окт 2017, 10:05

Изменить номер детали, сборки. Пробовали?

Светлана
Сообщения: 45
Регистрация: 30 янв 2015, 11:10
Откуда: Екатеринбург

Re: Вырождение и перенумерация деталей

Сообщение Светлана » 31 окт 2017, 10:40

vladimir_a писал(а):
31 окт 2017, 10:05
Изменить номер детали, сборки. Пробовали?
Пробовала, пишет "невозможно назначить номер, группа содержит другой объект". Я предполагаю, что где-то уходит какая-то точка детали. Но как с этим справиться?

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Вырождение и перенумерация деталей

Сообщение vladimir_a » 31 окт 2017, 10:44

Пробовала, пишет "невозможно назначить номер, группа содержит другой объект". Я предполагаю, что где-то уходит какая-то точка детали. Но как с этим справиться?

в настройках нумерации попробуйте допуск увеличить

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Вырождение и перенумерация деталей

Сообщение meart » 31 окт 2017, 11:32

Светлана писал(а):
31 окт 2017, 08:57
По периметру эллипсов на стенках и полках антителом сняты фаски.
антитело должно выходить за границы деталей, чтобы уменьшить риск вырождения деталей.
также деталь может вырождаться при пересечении антител.
:D можно удалять по-одному, чтобы выяснить какое именно вызывает вырождение детали.
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Светлана
Сообщения: 45
Регистрация: 30 янв 2015, 11:10
Откуда: Екатеринбург

Re: Вырождение и перенумерация деталей

Сообщение Светлана » 31 окт 2017, 12:11

vladimir_a писал(а):
31 окт 2017, 10:44
Пробовала, пишет "невозможно назначить номер, группа содержит другой объект". Я предполагаю, что где-то уходит какая-то точка детали. Но как с этим справиться?

в настройках нумерации попробуйте допуск увеличить
Допуск +10 ничего не дал. Удалила все фаски по периметру эллипса, теперь марки одинаковые. В чертеже вручную буду дорисовывать.

Светлана
Сообщения: 45
Регистрация: 30 янв 2015, 11:10
Откуда: Екатеринбург

Re: Вырождение и перенумерация деталей

Сообщение Светлана » 31 окт 2017, 12:23

meart писал(а):
31 окт 2017, 11:32
Светлана писал(а):
31 окт 2017, 08:57
По периметру эллипсов на стенках и полках антителом сняты фаски.
антитело должно выходить за границы деталей, чтобы уменьшить риск вырождения деталей.
также деталь может вырождаться при пересечении антител.
:D можно удалять по-одному, чтобы выяснить какое именно вызывает вырождение детали.
Антитело выходит за границы. Вырождаются детали при копировании. При каждом копировании приходится удалять какую-нибудь следующую фаску. Так что я удалила их все. Программа сразу поняла, что они одинаковые.
