Отображение компонента в чертеже Tekla Structures

Сообщение Галина » 18 окт 2016, 14:12

Здравствуйте. Подскажите, почему созданный пользовательский компонент не отображается в чертеже элемента?

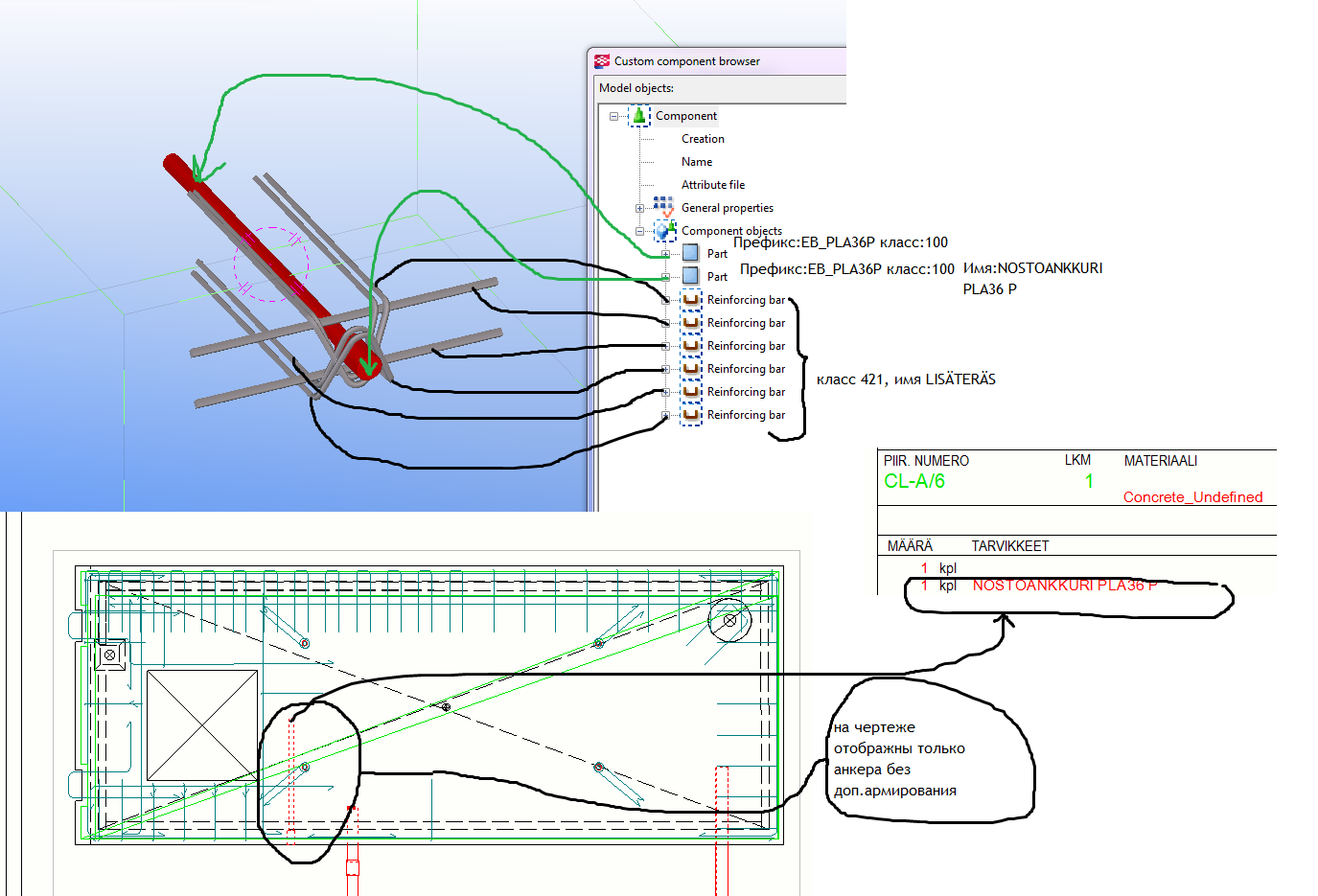

Сделала анкер с доп.армирование для балконной плиты. Анкер на чертеже видно, а дополнительное его армирование- нет.
Делала компонентом, чтобы армирование не вошло в спецификацию армирования, поскольку это Пейкковский стандартный анкер
( в каталоге компонетов его нет).
В фильре настройках вида чертежа классы,которые надо отобразить, проставлены. Пробовала создать фильтр , чтобы отображался компонент- ничего
не происходит, видны опять же одни анкера.
Спасибо.

Zezza
Сообщения: 152
Регистрация: 27 мар 2013, 07:36

Re: Отображение компонента в чертеже

Сообщение Zezza » 19 окт 2016, 08:21

Hyvää huomenta!
У вас анкер кругляком, а доп арматура - арматурой же. Проверьте отображение Neighbor reinforcement в чертеже.
Необязательно делать компонентом, чтоб не входило в спецификацию - можно в шаблоне фильтрами настроить.
