Определение поперечного сечения используя dwg файл в Tekla

Сообщение alstey » 23 мар 2014, 01:57

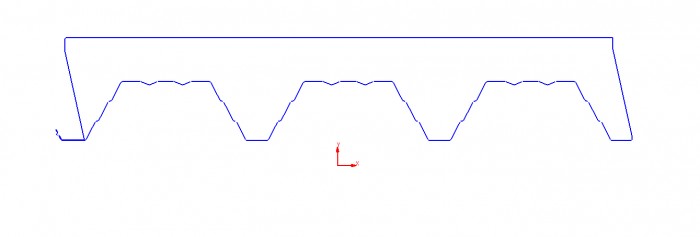

1. Выполнил замкнутый контур сендвич-панели в dwg.

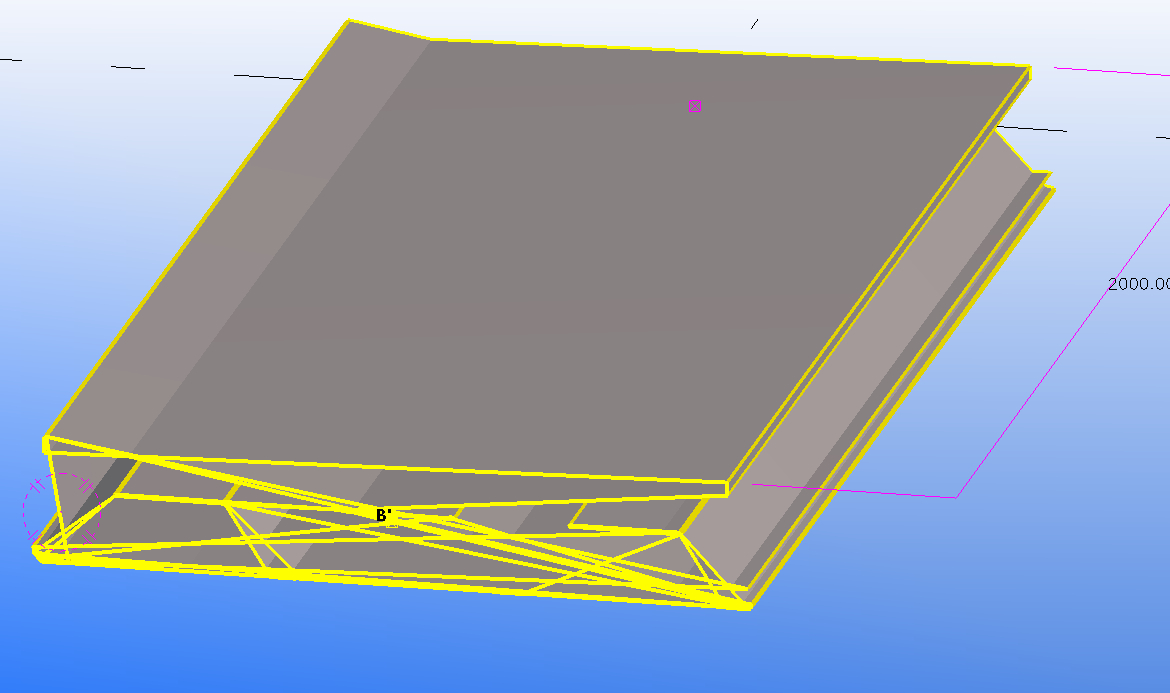

2. В текле: моделирование-профили-Определение поперечного сечения используя dwg файл- вставил указанный файл. Результат следующий:
Вложения
xdek.rar
(20.82 КБ) 522 скачивания

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Определение поперечного сечения используя dwg файл

Сообщение Таран Д. А. » 23 мар 2014, 20:00

НА профилях я так понял есть ограничение на количество изломов и минимальный размер элемента профиля.
Упрости немного, фаски убери. Думаю прокатит.
А вообще лучше параметрический профиль сделать.

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Определение поперечного сечения используя dwg файл

Сообщение alstey » 23 мар 2014, 21:01

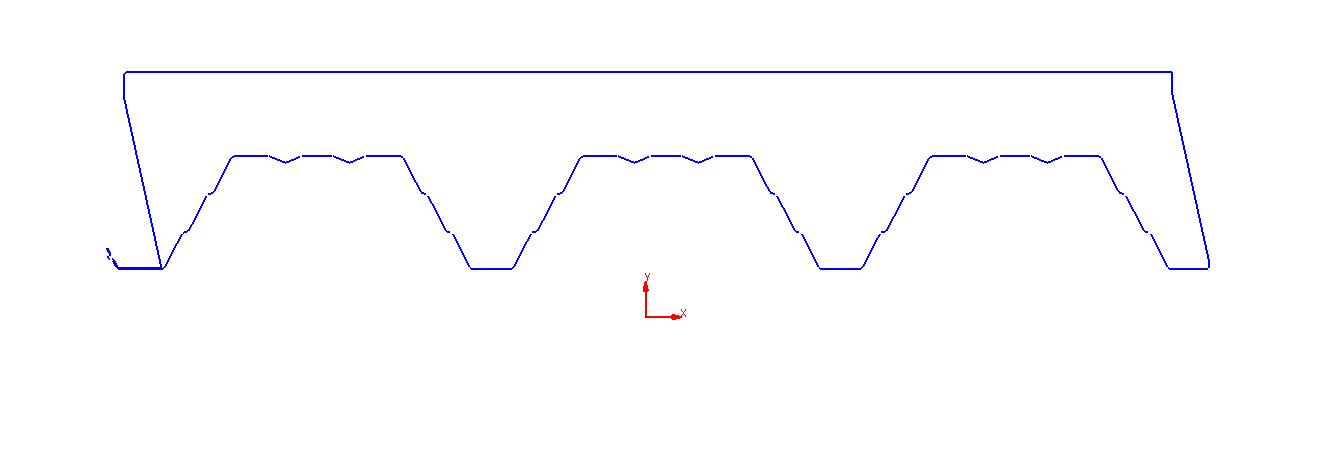

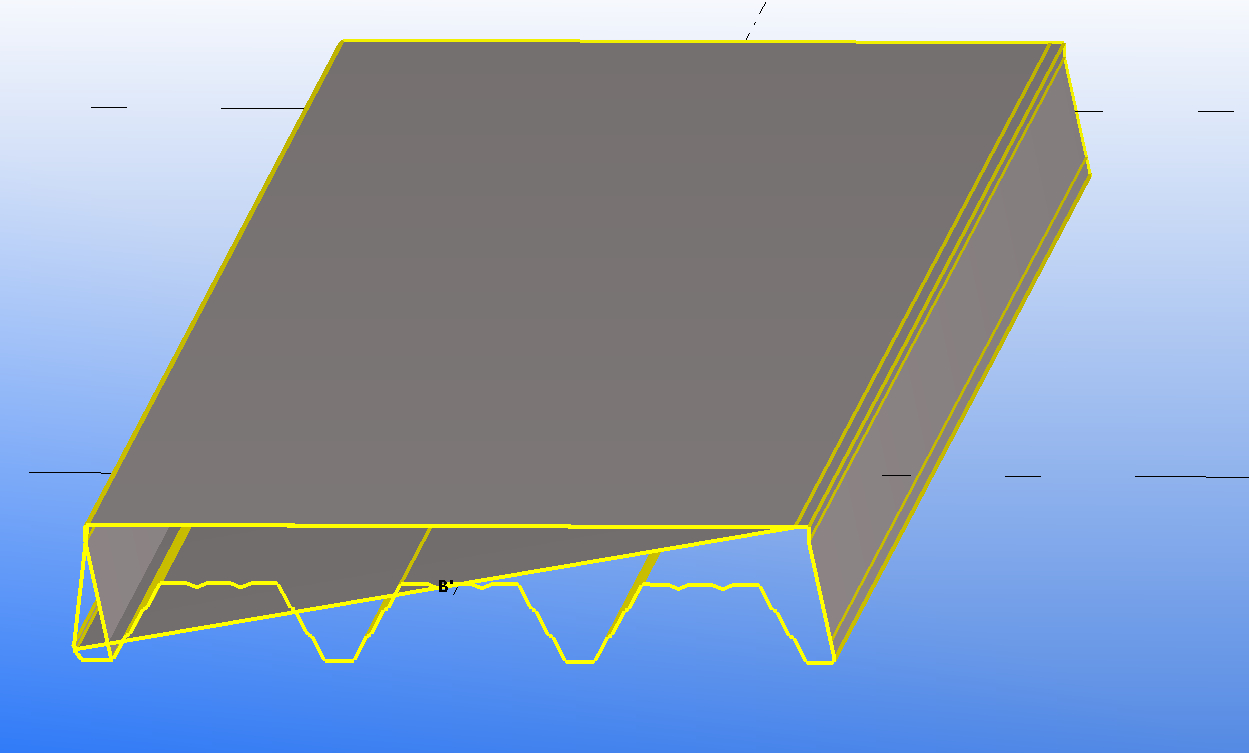

Убрал зиги, заменил прямыми линиями
Вложения
xdek.rar
(17.46 КБ) 537 скачиваний

Аватара пользователя
Danila_ZLT
Сообщения: 603
Регистрация: 02 окт 2012, 12:14
Откуда: Златоуст
Контактная информация:

Re: Определение поперечного сечения используя dwg файл

Сообщение Danila_ZLT » 24 мар 2014, 05:18

Прежде чем приступить к определению поперечного сечения с использованием DWG-файла:
•Сохраните контур поперечного сечения в виде DWG-файла. Убедитесь, что DWG-файл содержит только контур профиля.
•Убедитесь, что сечение создано как замкнутая полилиния.
•Убедитесь, что контур состоит из только одной замкнутой полилинии. При использовании этого способа нельзя, например, определить отверстия в сечении. Если необходимы отверстия или проемы, создайте сечение с использованием многоугольника или пластины.
•Удалите из DWG-файла штриховки и ненужные линии. Tekla Structures импортирует все линии, найденные в DWG-файле.
•Следите за тем, чтобы в поперечном сечении было не более 99 угловых точек. Обычно скругленные фигуры состоят из большого количества углов. При необходимости фаски впоследствии можно будет скруглить.
•Если в DWG-файле присутствуют блоки, их необходимо расчленить.
Автоматизируем хаос... Недорого...

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Определение поперечного сечения используя dwg файл

Сообщение alstey » 24 мар 2014, 08:35

Danila_ZLT писал(а):Прежде чем приступить к определению поперечного сечения с использованием DWG-файла:
•Сохраните контур поперечного сечения в виде DWG-файла. Убедитесь, что DWG-файл содержит только контур профиля.
•Убедитесь, что сечение создано как замкнутая полилиния.
•Убедитесь, что контур состоит из только одной замкнутой полилинии. При использовании этого способа нельзя, например, определить отверстия в сечении. Если необходимы отверстия или проемы, создайте сечение с использованием многоугольника или пластины.
•Удалите из DWG-файла штриховки и ненужные линии. Tekla Structures импортирует все линии, найденные в DWG-файле.
•Следите за тем, чтобы в поперечном сечении было не более 99 угловых точек. Обычно скругленные фигуры состоят из большого количества углов. При необходимости фаски впоследствии можно будет скруглить.
•Если в DWG-файле присутствуют блоки, их необходимо расчленить.
Учение-свет:). Благодарю.
Вложения

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Определение поперечного сечения используя dwg файл в Tek

Сообщение DrBianko » 28 мар 2014, 15:58

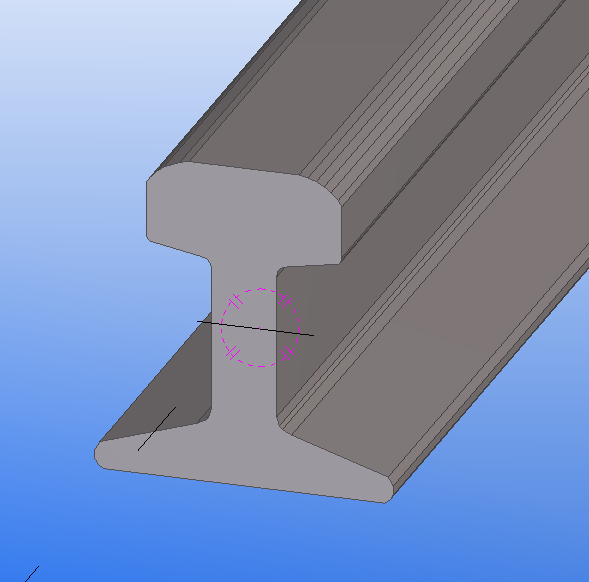

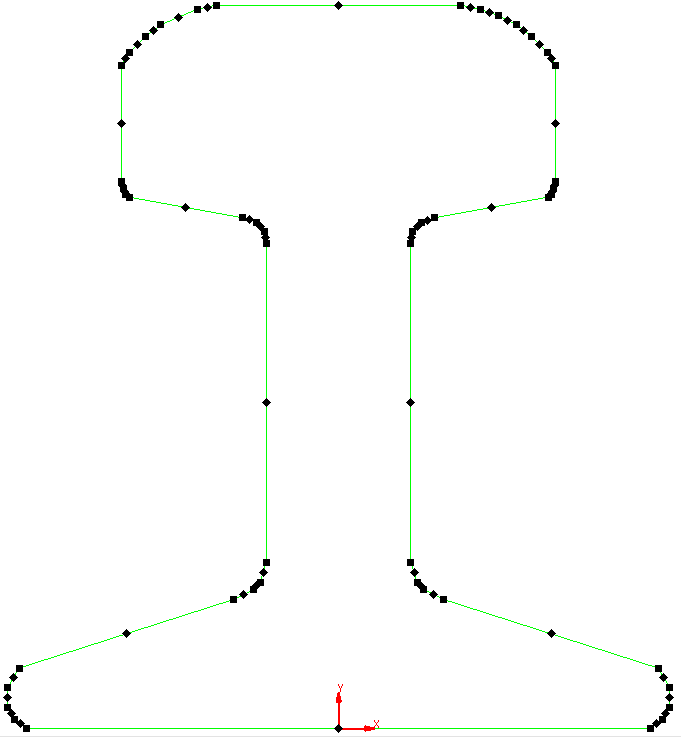

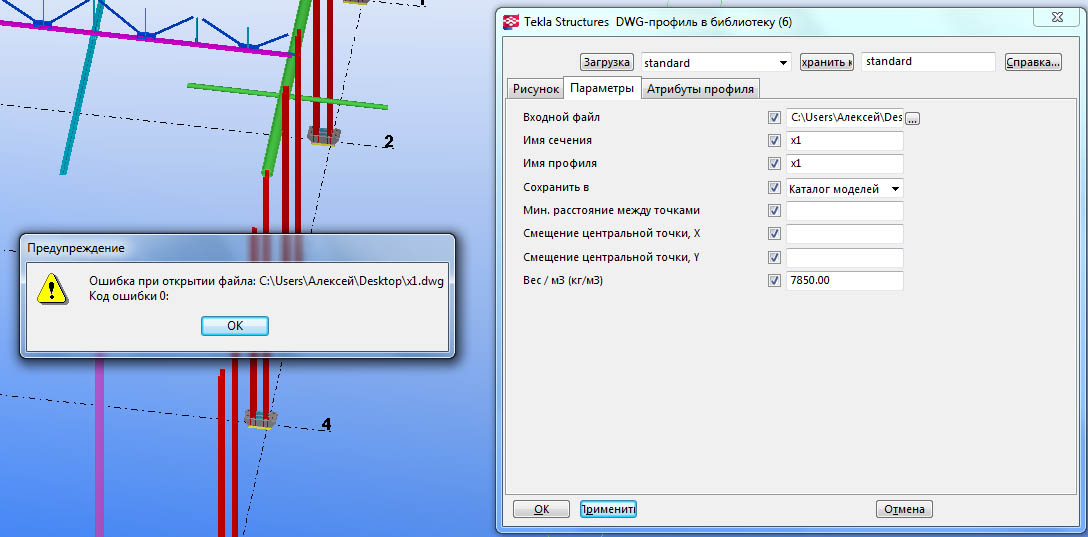

При попытке создать профиль из dwg, Ошибка при открытии файл "******.dwg", Код ошибки 0

Попробовал даже контуры с этой темы, та же ошибка
Вложения
x1.rar
(30.67 КБ) 545 скачиваний

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Определение поперечного сечения используя dwg файл в Tek

Сообщение alstey » 28 мар 2014, 16:26

DrBianko писал(а):•Следите за тем, чтобы в поперечном сечении было не более 99 угловых точек. Обычно скругленные фигуры состоят из большого количества углов. При необходимости фаски впоследствии можно будет скруглить.
При беглом подсчете у Вас точек больше ста. Думаю ,проблема в этом.

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Определение поперечного сечения используя dwg файл в Tek

Сообщение DrBianko » 28 мар 2014, 16:54

нету там 100, проблема где-то в настройках Теклы.

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Определение поперечного сечения используя dwg файл в Tek

Сообщение alstey » 28 мар 2014, 18:44

DrBianko писал(а):нету там 100, проблема где-то в настройках Теклы.

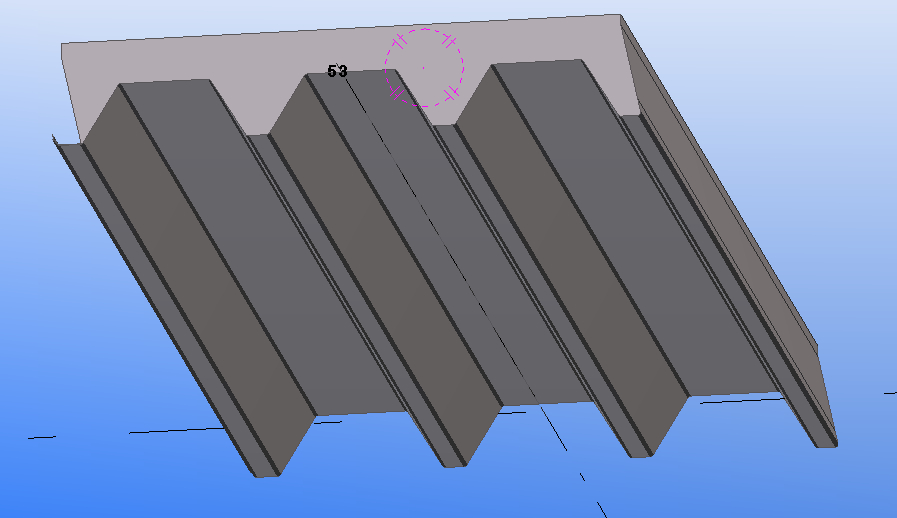

Вроде так и есть
Вложения

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Определение поперечного сечения используя dwg файл в Tek

Сообщение DrBianko » 28 мар 2014, 18:48

Не в этом дело, я могу создать из 3-ех точек поллилинию будет тоже самое

И нету там 100 угловых точек, полилиния эта 48 отрезков, значит 48/2 -1 = 23 точки
Последний раз редактировалось DrBianko 28 мар 2014, 19:23, всего редактировалось 1 раз.

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Определение поперечного сечения используя dwg файл в Tek

Сообщение alstey » 28 мар 2014, 18:52

да, Вы правы
Вложения

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Определение поперечного сечения используя dwg файл в Tek

Сообщение DrBianko » 28 мар 2014, 19:22

Как??? Как вы экпортировали??

Можно скрин окошка настроек при экпорте?

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Определение поперечного сечения используя dwg файл в Tek

Сообщение alstey » 28 мар 2014, 19:37

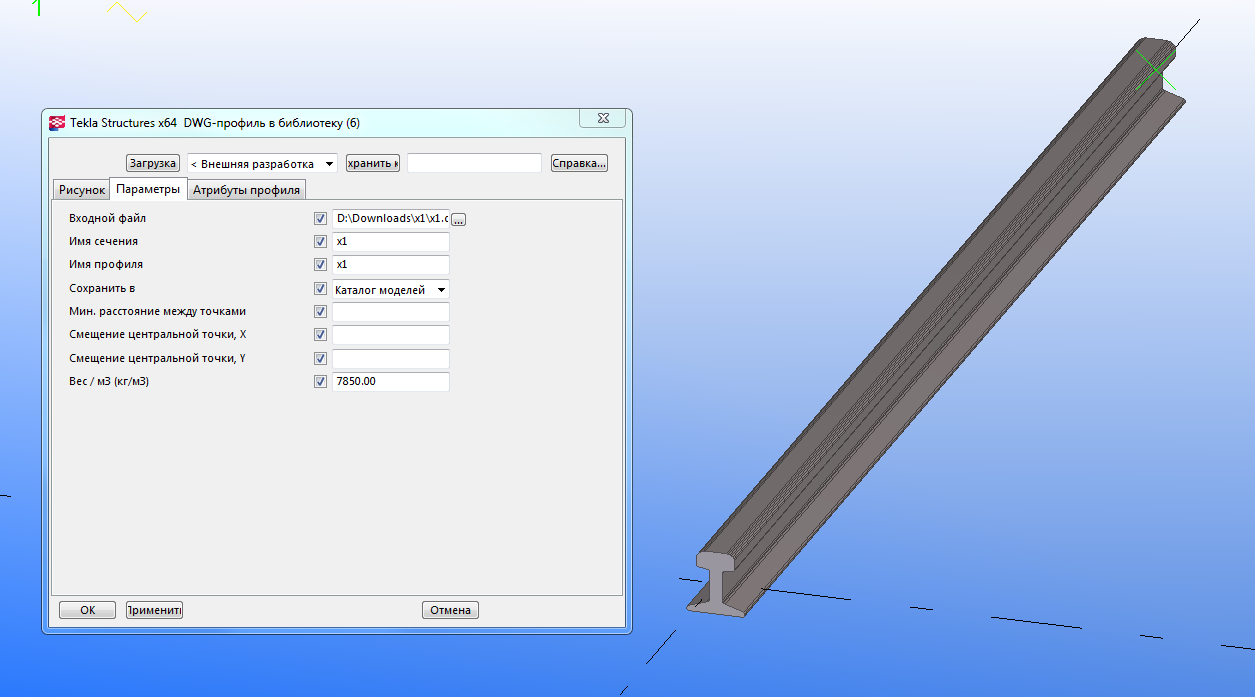

Важно имя сечения и имя профиля поставить
Вложения

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Определение поперечного сечения используя dwg файл в Tek

Сообщение DrBianko » 28 мар 2014, 19:47

Спасибо))
Вложения
Скриншот 2014-03-28 18.44.23.jpg

Аватара пользователя
Danila_ZLT
Сообщения: 603
Регистрация: 02 окт 2012, 12:14
Откуда: Златоуст
Контактная информация:

Re: Определение поперечного сечения используя dwg файл в Tek

Сообщение Danila_ZLT » 28 мар 2014, 20:24

Русские буквы в пути?
Автоматизируем хаос... Недорого...

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Определение поперечного сечения используя dwg файл в Tek

Сообщение DrBianko » 28 мар 2014, 21:57

Может быть, завтра попробую) Дома все получается и работает)

Update: Ага, в пути проблема. При вставке опорной модели на русские буквы в пути все равно.
