Создание усеченного конуса в Tekla Structures

Сообщение Андрей Мисюра » 15 авг 2013, 23:02

Здравствуйте!
Подскажите как в Текле создать усеченный конус со смещенным центром состоящий из нескольких листов?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Создание усеченного конуса

Сообщение Таран Д. А. » 17 авг 2013, 14:06

Андрей Мисюра писал(а):Здравствуйте!
Подскажите как в Текле создать усеченный конус со смещенным центром состоящий из нескольких листов?
НЕ так просто. Но я делал в качестве эксперимента. Все получается надо было кое что доделать и все хорошо.

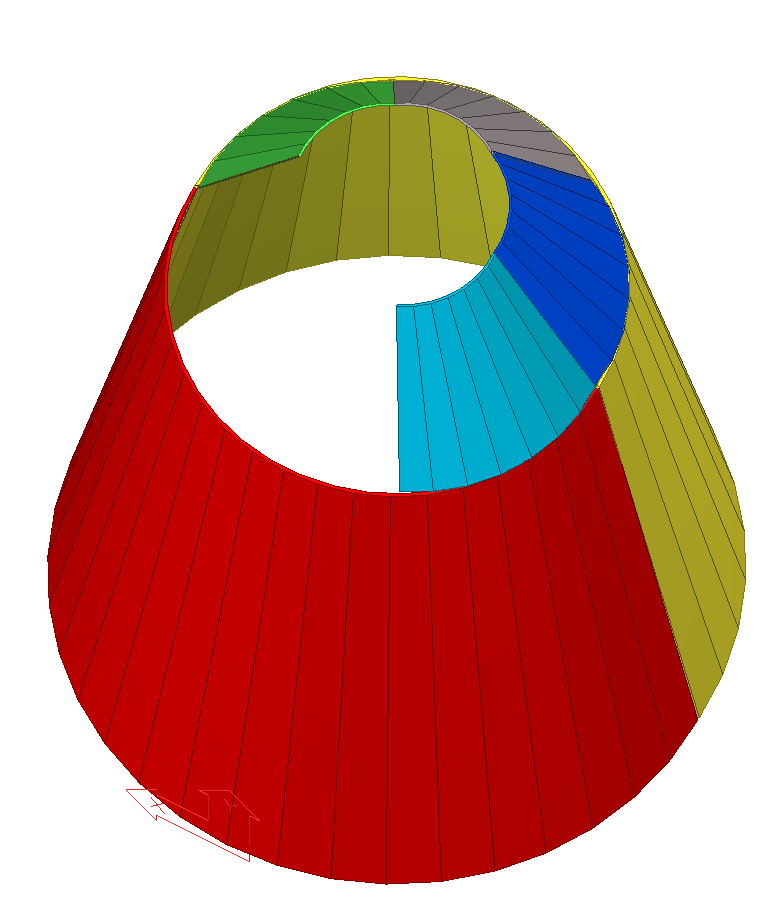

Вложения

Андрей Мисюра
Сообщения: 63
Регистрация: 07 апр 2012, 23:06

Re: Создание усеченного конуса

Сообщение Андрей Мисюра » 17 авг 2013, 14:48

Можете подсказать хотя бы в каком направлении двигаться.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Создание усеченного конуса

Сообщение Таран Д. А. » 18 авг 2013, 17:56

Андрей Мисюра писал(а):Можете подсказать хотя бы в каком направлении двигаться.

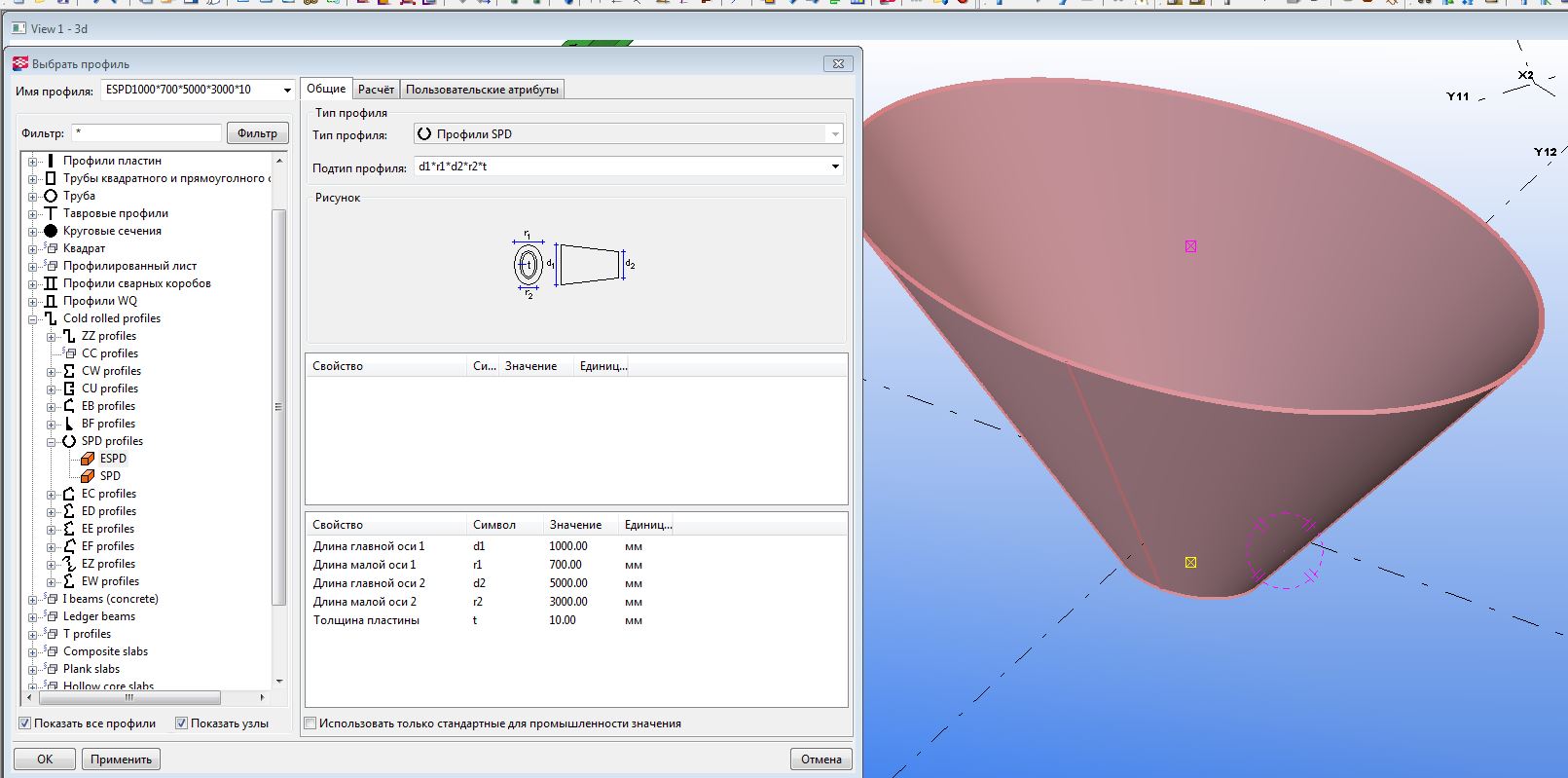

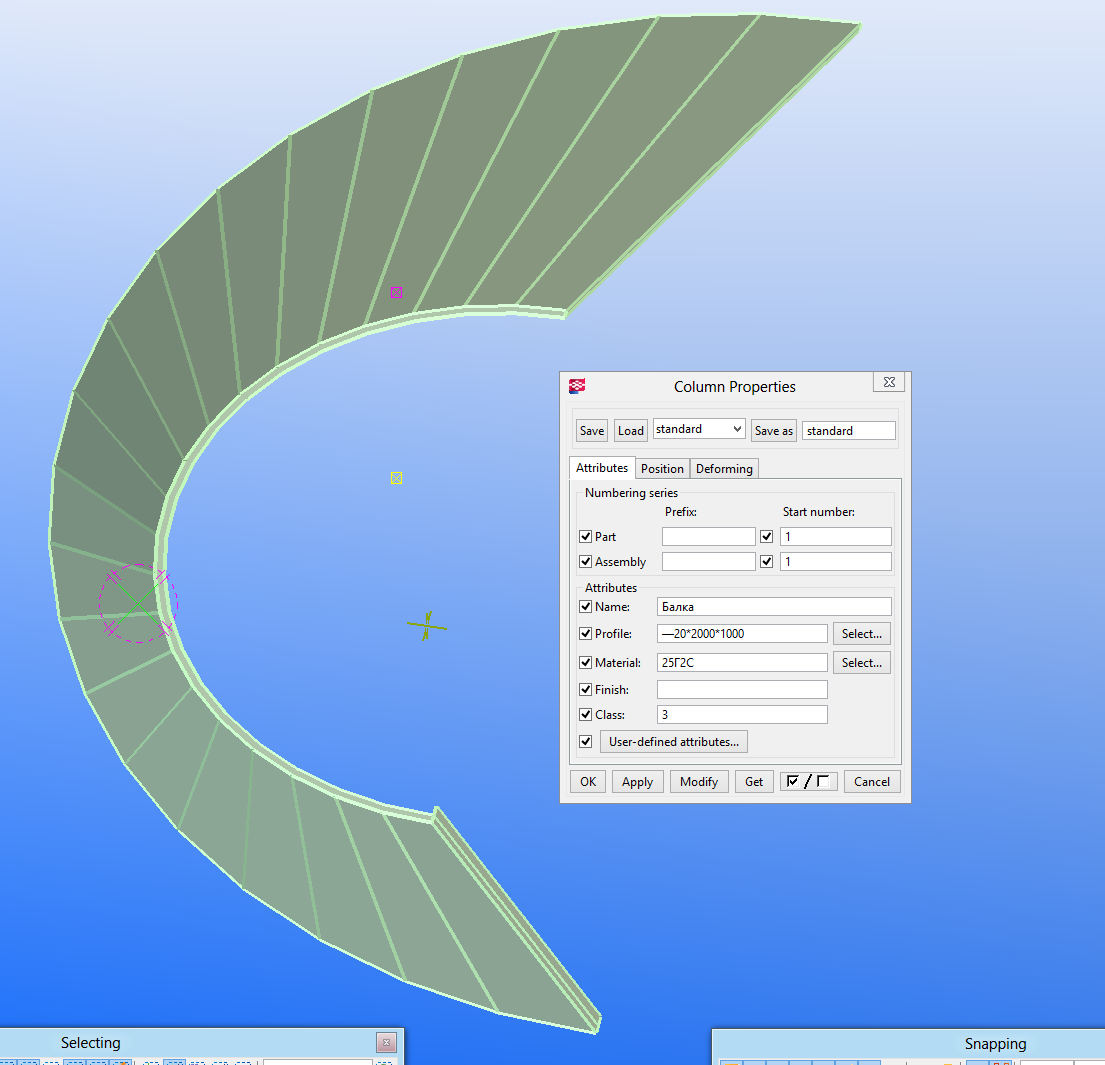

Создал свой профиль в редакторе эскиза. Разумеется параметрический. Ввожу разиус низа и длину хорды остальное рассчитываю по формулам 6 класса школы.
Далее создал профиль переменного сечения отдельно низ и верх конуса.
Вот и все. Только руки не дошли до ума довести разницу в длине окружности внешней и внутренней стороны конуса но это не сложно просто времени свободного совсем нет.

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Создание усеченного конуса

Сообщение vladimir_a » 18 авг 2013, 18:08

Таран Д. А. писал(а): Создал свой профиль в редакторе эскиза. Разумеется параметрический. Ввожу разиус низа и длину хорды остальное рассчитываю по формулам 6 класса школы.
Далее создал профиль переменного сечения отдельно низ и верх конуса.
Вот и все. Только руки не дошли до ума довести разницу в длине окружности внешней и внутренней стороны конуса но это не сложно просто времени свободного совсем нет.
Очень лаконичный ответ :)

Андрей Мисюра
Сообщения: 63
Регистрация: 07 апр 2012, 23:06

Re: Создание усеченного конуса

Сообщение Андрей Мисюра » 20 авг 2013, 08:47

Таран Д. А. писал(а):
Андрей Мисюра писал(а):Можете подсказать хотя бы в каком направлении двигаться.
Создал свой профиль в редакторе эскиза. Разумеется параметрический. Ввожу разиус низа и длину хорды остальное рассчитываю по формулам 6 класса школы.
Далее создал профиль переменного сечения отдельно низ и верх конуса.
Вот и все. Только руки не дошли до ума довести разницу в длине окружности внешней и внутренней стороны конуса но это не сложно просто времени свободного совсем нет.
Понял, спасибо, будем разбираться.

CFIFT
Сообщения: 96
Регистрация: 24 июн 2013, 12:23

Re: Создание усеченного конуса в Tekla Structures

Сообщение CFIFT » 21 авг 2013, 10:18

Андрей Мисюра писал(а):Здравствуйте!
Подскажите как в Текле создать усеченный конус со смещенным центром состоящий из нескольких листов?

Можно еще две трубы соединить компонентом "Сварное переходное соединение 4 (195)".
Затем расчленить и трубы удалить

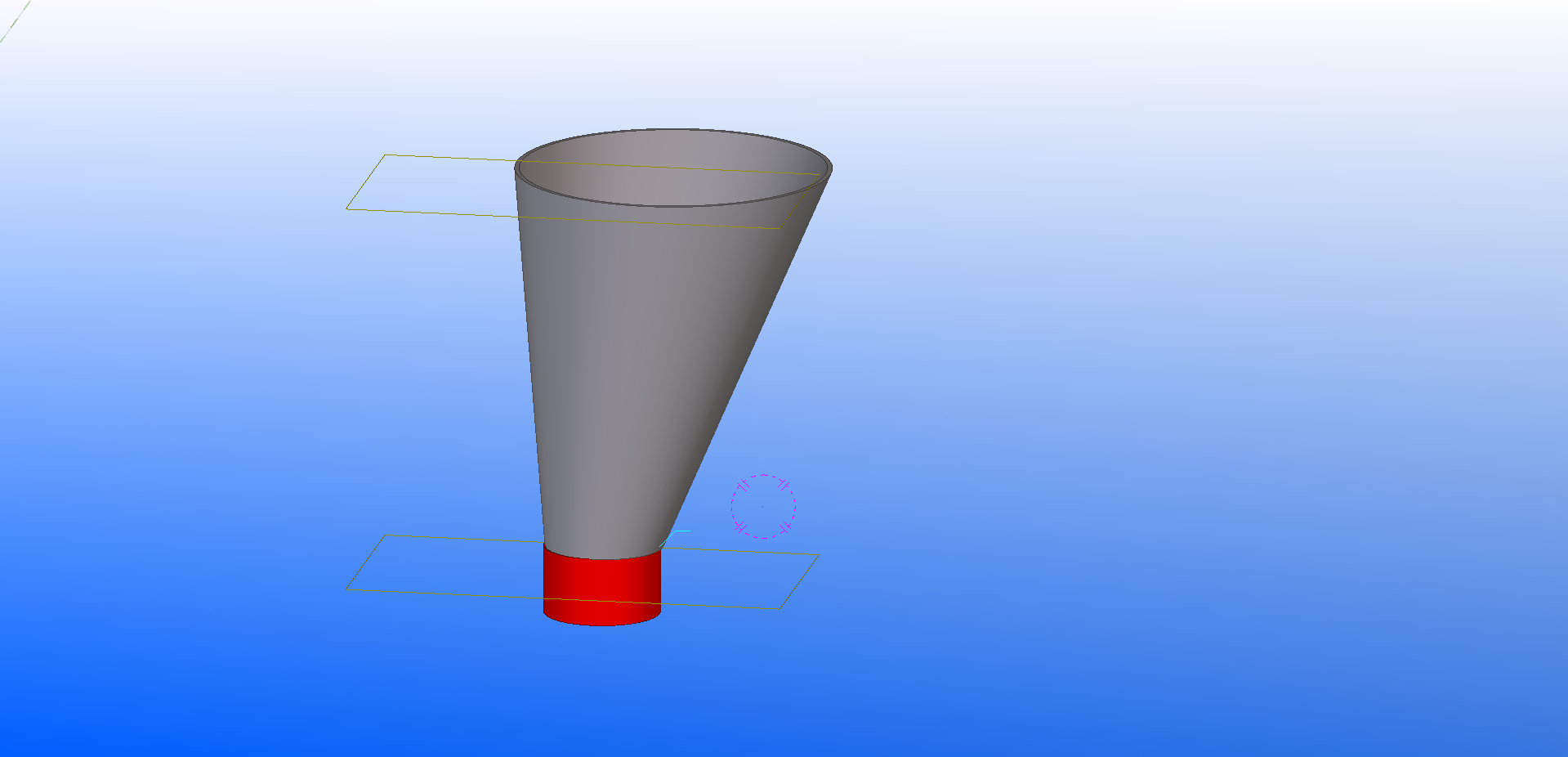

Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Создание усеченного конуса в Tekla Structures

Сообщение Таран Д. А. » 21 авг 2013, 13:57

CFIFT писал(а):
Андрей Мисюра писал(а):Здравствуйте!
Подскажите как в Текле создать усеченный конус со смещенным центром состоящий из нескольких листов?

Можно еще две трубы соединить компонентом "Сварное переходное соединение 4 (195)".
Затем расчленить и трубы удалить
Только тогда в спецификации будут трубы а не лист. Можно конечно подправить отчет но там надо не только имя править но и расчет масс. Так как вес будет браться до усечения.

CFIFT
Сообщения: 96
Регистрация: 24 июн 2013, 12:23

Re: Создание усеченного конуса в Tekla Structures

Сообщение CFIFT » 21 авг 2013, 15:28

[quote=Только тогда в спецификации будут трубы а не лист. Можно конечно подправить отчет но там надо не только имя править но и расчет масс. Так как вес будет браться до усечения.[/quote]

Да я согласен, мой вариант имеет недостатки, но у нас на заводе конические бункера или переходники вальцевали из листов на 3-х или 4-х валковых вальцах, и за 15 лет я не помню, что бы конические бункера делали из прямых листов в форме трапеции, как показано на ваших картинках. Так же подвальцовывали элементы конической крыши типовых вертикальных стальных резервуаров для воды и нефтепродуктов. Полистовая сборка(из стандартных 6х1.5м. листов) стенки цилиндрического резервуара большого диаметра 20-40 метров легко решается в Tekla обычными криволинейными балками из листа, а как быть с конусом полистовой сборки?

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Создание усеченного конуса в Tekla Structures

Сообщение vladimir_a » 21 авг 2013, 19:03

CFIFT писал(а):
Да я согласен, мой вариант имеет недостатки, но у нас на заводе конические бункера или переходники вальцевали из листов на 3-х или 4-х валковых вальцах, и за 15 лет я не помню, что бы конические бункера делали из прямых листов в форме трапеции, как показано на ваших картинках. Так же подвальцовывали элементы конической крыши типовых вертикальных стальных резервуаров для воды и нефтепродуктов. Полистовая сборка(из стандартных 6х1.5м. листов) стенки цилиндрического резервуара большого диаметра 20-40 метров легко решается в Tekla обычными криволинейными балками из листа, а как быть с конусом полистовой сборки?
да ни как

CFIFT
Сообщения: 96
Регистрация: 24 июн 2013, 12:23

Re: Создание усеченного конуса в Tekla Structures

Сообщение CFIFT » 22 авг 2013, 10:56

vla писал(а):
да ни как
Ничем не обоснованное заявление. Я думаю, что в Текле это возможно. Но нужно время, чтобы разобраться

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Создание усеченного конуса в Tekla Structures

Сообщение Таран Д. А. » 26 авг 2013, 10:52

CFIFT писал(а):
vla писал(а):
да ни как
Ничем не обоснованное заявление. Я думаю, что в Текле это возможно. Но нужно время, чтобы разобраться
Выложить профиль чтоли?

Андрей Мисюра
Сообщения: 63
Регистрация: 07 апр 2012, 23:06

Re: Создание усеченного конуса в Tekla Structures

Сообщение Андрей Мисюра » 27 авг 2013, 15:16

Таран Д. А. писал(а):
CFIFT писал(а):
vla писал(а):
да ни как
Ничем не обоснованное заявление. Я думаю, что в Текле это возможно. Но нужно время, чтобы разобраться
Выложить профиль чтоли?
Был-бы очень благодарен.

koshka
Сообщения: 22
Регистрация: 04 дек 2012, 19:25

Re: Создание усеченного конуса в Tekla Structures

Сообщение koshka » 29 авг 2013, 11:22

Так получается развертку можно выполнить или нет?

CFIFT
Сообщения: 96
Регистрация: 24 июн 2013, 12:23

Re: Создание усеченного конуса в Tekla Structures

Сообщение CFIFT » 09 окт 2013, 12:42

Дмитрий приветствую! А где обещанный профиль конуса? Выложи пожалуйста

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Создание усеченного конуса в Tekla Structures

Сообщение Таран Д. А. » 12 окт 2013, 14:09

koshka писал(а):Так получается развертку можно выполнить или нет?
на конус никак

CFIFT
Сообщения: 96
Регистрация: 24 июн 2013, 12:23

Re: Создание усеченного конуса в Tekla Structures

Сообщение CFIFT » 08 ноя 2013, 10:28

Конус можно хоть элиптический задать, а развертку действительно никак.

Аватара пользователя
ZMK
Сообщения: 187
Регистрация: 06 дек 2011, 05:34

Re: Создание усеченного конуса в Tekla Structures

Сообщение ZMK » 13 ноя 2013, 10:46

CFIFT писал(а):Конус можно хоть элиптический задать, а развертку действительно никак.
можно только шаблон сделать...

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Создание усеченного конуса в Tekla Structures

Сообщение Таран Д. А. » 18 ноя 2013, 10:20

По разверткам можно сделать так . Мы передаем файлы NC а из них можно делать развертки в любом софте предназначенном для этого. По моему компас делает отличные развертки.

CFIFT
Сообщения: 96
Регистрация: 24 июн 2013, 12:23

Re: Создание усеченного конуса в Tekla Structures

Сообщение CFIFT » 19 ноя 2013, 08:29

ZMK писал(а):можно только шаблон сделать...
Что за шаблон, можно поподробнее?
Таран Д. А. писал(а):По разверткам можно сделать так . Мы передаем файлы NC а из них можно делать развертки в любом софте предназначенном для этого. По моему компас делает отличные развертки.
Лет 8 пользовался Plate'n'Sheet Professional, простая как 5 копеек и достаточно эффективная.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Создание усеченного конуса в Tekla Structures

Сообщение Таран Д. А. » 19 ноя 2013, 15:30

CFIFT писал(а):
ZMK писал(а):можно только шаблон сделать...
Что за шаблон, можно поподробнее?
Таран Д. А. писал(а):По разверткам можно сделать так . Мы передаем файлы NC а из них можно делать развертки в любом софте предназначенном для этого. По моему компас делает отличные развертки.
Лет 8 пользовался Plate'n'Sheet Professional, простая как 5 копеек и достаточно эффективная.
Можешь попробовать сделать развертку из NC? Было бы крайне интересно глянуть на результат. Та развертка которую строит текла не пригодна вовсе.

CFIFT
Сообщения: 96
Регистрация: 24 июн 2013, 12:23

Re: Создание усеченного конуса в Tekla Structures

Сообщение CFIFT » 20 ноя 2013, 10:14

Таран Д. А. писал(а):Можешь попробовать сделать развертку из NC? Было бы крайне интересно глянуть на результат. Та развертка которую строит текла не пригодна вовсе.
Кто бы объяснил как это сделать?

gx777
Сообщения: 1
Регистрация: 22 ноя 2017, 09:01

Re: Создание усеченного конуса в Tekla Structures

Сообщение gx777 » 22 ноя 2017, 09:06

Андрей Мисюра писал(а):
27 авг 2013, 15:16
Таран Д. А. писал(а):
CFIFT писал(а):
Ничем не обоснованное заявление. Я думаю, что в Текле это возможно. Но нужно время, чтобы разобраться
Выложить профиль чтоли?
Был-бы очень благодарен.
Добрый день. Есть еще профиль для конуса?
