Гнутая балка, проблемы с подсчетом длины в Tekla Structures

Сообщение Владимир Шнейдер » 14 фев 2012, 15:53

Делаю гнутую балку (составная балка из двух сегментов, в средней точке задаю фаску). Создаю чертеж детали - длина 9346 по спецификации. Меряю в модели длину дуги по средней линии балки - длина 9366. Почему разные цифры получаются?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Гнутая балка, проблемы с подсчетом длины

Сообщение Таран Д. А. » 14 фев 2012, 18:09

Поставь больше точность в расширенных настройках.

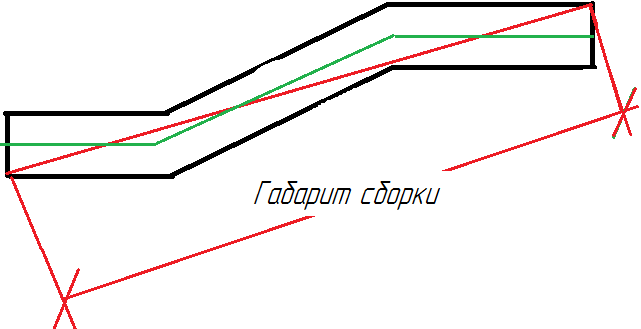

Какая линия нужна?

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Гнутая балка, проблемы с подсчетом длины

Сообщение Владимир Шнейдер » 14 фев 2012, 18:15

зеленая. более того, если балка не ломанная, а гнутая по радиусу (с помощью соответствующей фаски), то насколько будет точной эта длина?

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Гнутая балка, проблемы с подсчетом длины

Сообщение Владимир Шнейдер » 14 фев 2012, 18:21

Таран Д. А. писал(а):Поставь больше точность в расширенных настройках.
можно поподробнее указать, какие именно настройки отвечают за эту точность?

Bagiration
Сообщения: 52
Регистрация: 05 фев 2012, 14:02

Re: Гнутая балка, проблемы с подсчетом длины

Сообщение Bagiration » 14 фев 2012, 21:17

Добрый вечер... Предполагаю, что балку по радиусу можно создать двумя способами:
1. Моделирование>создать стальную деталь>изогнутая балка
2.Либо просто создав прямую балку, менять через свойства радиус и как раз-таки и точность, через "число сегментов".
Однако дальше, при создании чертежа для таких балок у самого возникает вопрос... Я указываю в свойствах чертежа следующее "деталь">представление деталей>"форма получаемая в цеху", однако балка не получается прямая как до вальцовки... Есть способ сделать это ?
С уважением...
Вложения

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Гнутая балка, проблемы с подсчетом длины

Сообщение Айдар » 15 фев 2012, 08:44

Владимир Шнейдер писал(а):Делаю гнутую балку (составная балка из двух сегментов, в средней точке задаю фаску). Создаю чертеж детали - длина 9346 по спецификации. Меряю в модели длину дуги по средней линии балки - длина 9366. Почему разные цифры получаются?
Проверь XS_USE_OLD_POLYBEAM_LENGTH_CALCULATION
XS_CALCULATE_POLYBEAM_LENGTH_ALONG_REFERENCE_LINE
Попробуй очистить их значения, или в шаблоне спецификации поставить LENGTH_GROSS

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Гнутая балка, проблемы с подсчетом длины

Сообщение Айдар » 15 фев 2012, 09:59

to Bagiration

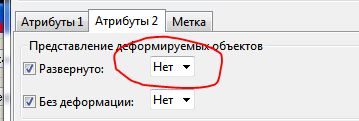

используй "Развернуто" в свойстве вида детали
Вложения

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Гнутая балка, проблемы с подсчетом длины

Сообщение Владимир Шнейдер » 15 фев 2012, 11:01

Айдар писал(а):to Bagiration
используй "Развернуто" в свойстве вида детали
у меня в свойствах вида неактивен данный параметр. с чем это может быть связано?

Bagiration
Сообщения: 52
Регистрация: 05 фев 2012, 14:02

Re: Гнутая балка, проблемы с подсчетом длины

Сообщение Bagiration » 15 фев 2012, 11:11

Айдар писал(а):to Bagiration
используй "Развернуто" в свойстве вида детали
Приветствую, щас попробывал разными комбинациями, но всё равно Текла не "разворачивает" мой вальцованный швеллер... :(

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Гнутая балка, проблемы с подсчетом длины

Сообщение Айдар » 15 фев 2012, 11:13

Владимир Шнейдер писал(а):
Айдар писал(а):to Bagiration
используй "Развернуто" в свойстве вида детали
у меня в свойствах вида неактивен данный параметр. с чем это может быть связано?
думаю вы открываете свойство сборки а не детали

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Гнутая балка, проблемы с подсчетом длины

Сообщение Владимир Шнейдер » 15 фев 2012, 12:31

Айдар писал(а):
Владимир Шнейдер писал(а):
Айдар писал(а):to Bagiration
используй "Развернуто" в свойстве вида детали
у меня в свойствах вида неактивен данный параметр. с чем это может быть связано?
думаю вы открываете свойство сборки а не детали
у меня сборка состоит из одной детали, соответственно, чертежа отдельной детали у меня нет. что делать?

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Гнутая балка, проблемы с подсчетом длины

Сообщение Айдар » 15 фев 2012, 12:39

На чертеже сборки выделяете нужную деталь, в контекстном меню "создать виды отдельной детали" и все!

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Гнутая балка, проблемы с подсчетом длины

Сообщение Владимир Шнейдер » 15 фев 2012, 13:02

Айдар писал(а):На чертеже сборки выделяете нужную деталь, в контекстном меню "создать виды отдельной детали" и все!
получилось, и деталь после этого можно развернуть!
но:

я установил параметр XS_USE_OLD_POLYBEAM_LENGTH_CALCULATION =true, после чего длина в спецификации практически совпала с длиной по дуге, измеренной в модели. но при разворачивании детали в прямую заготовку длина этой заготовки (измеренная на чертеже) не совпадает с длиной по спецификации (она примерна равна той длине, что стояла в спецификации при XS_USE_OLD_POLYBEAM_LENGTH_CALCULATION =false )

rka
Сообщения: 100
Регистрация: 11 янв 2012, 12:19
Откуда: Курган

Re: Гнутая балка, проблемы с подсчетом длины

Сообщение rka » 29 мар 2012, 08:02

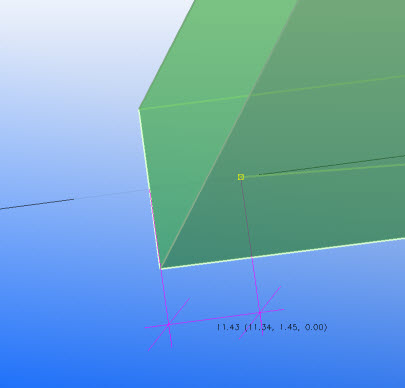

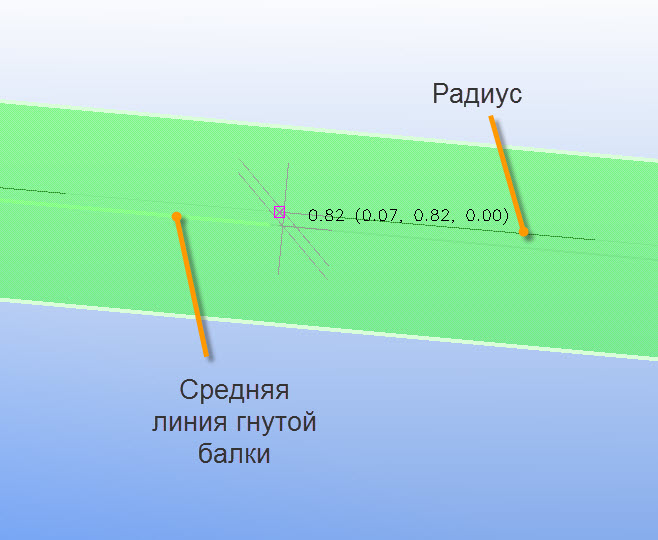

При большом радиусе идет смещение средней линий от точки гнутой балки, фаска в точке "дуга по точке" Как с этим бороться, только перемещением средней линий до нужного радиуса?. Если еще добавить поворот, то еще и мясо из крайние точки вылазит
Вложения

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Гнутая балка, проблемы с подсчетом длины

Сообщение Айдар » 29 мар 2012, 11:17

При задании свойство фасок обрабатывается лишь определенный участок балки, в твоем случае это не подходит,
Используй:
1. Создать криволинейную балку(по трем точкам)
2. Создать обычную балку:

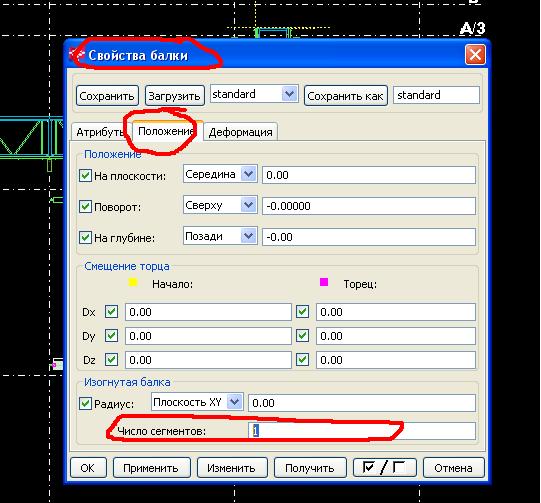

- Вкладка "Положение", указываешь радиус и число сегментов(чем больше тем плавнее изгиб линии), - На ТС17 погрешность все равно есть! Возможно баг, как у вас отпишитесь,
или
- Вкладка "Деформация", в "Выгиб" ставишь радиус - Будь внимателен при подсчете длины, таким образом опорная линия остается по прямой!

maxcim856
Сообщения: 49
Регистрация: 07 мар 2012, 17:47

Re: Гнутая балка, проблемы с подсчетом длины в Tekla Struct

Сообщение maxcim856 » 30 авг 2012, 21:17

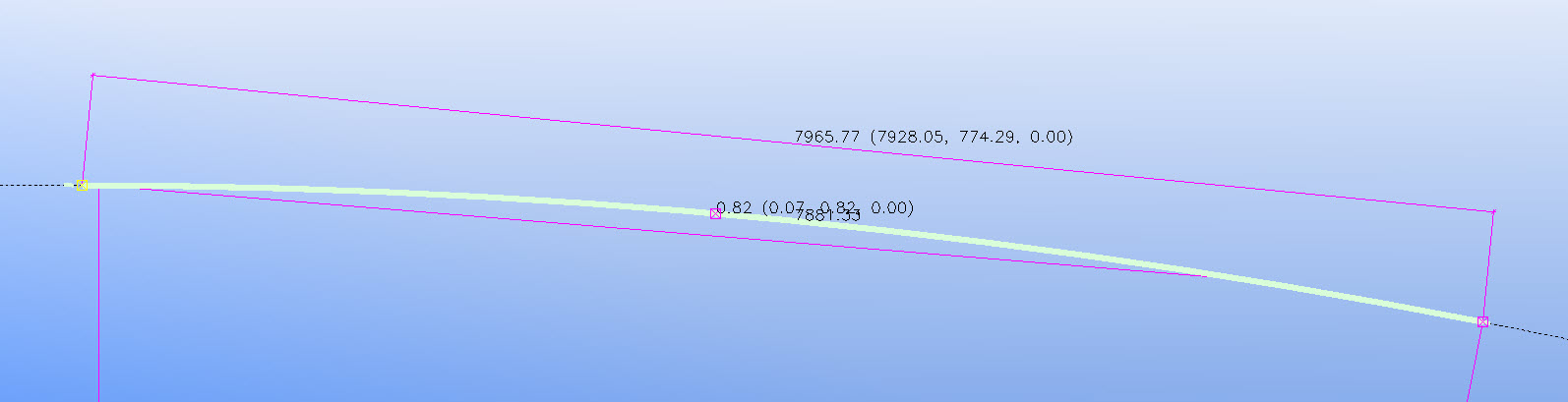

Всем добрый вечер! Получается, что с подсчетом длины составной балки, имеющей криволинейные участки, проблема так и не решена? Как тогда решается вопрос с разницей в длине на чертеже и в спецификации?(параметры: XS_USE_OLD_POLYBEAM_LENGTH_CALCULATION =true;XS_CALCULATE_POLYBEAM_LENGTH_ALONG_REFERENCE_LINE =true)
Вложения
изогнутая балка.png

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Гнутая балка, проблемы с подсчетом длины в Tekla Struct

Сообщение vladimir_a » 30 авг 2012, 21:34

Вот здесь
Вложения

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Гнутая балка, проблемы с подсчетом длины в Tekla Struct

Сообщение dimitriy_popov » 31 авг 2012, 10:11

maxcim856 писал(а):Всем добрый вечер! Получается, что с подсчетом длины составной балки, имеющей криволинейные участки, проблема так и не решена? Как тогда решается вопрос с разницей в длине на чертеже и в спецификации?(параметры: XS_USE_OLD_POLYBEAM_LENGTH_CALCULATION =true;XS_CALCULATE_POLYBEAM_LENGTH_ALONG_REFERENCE_LINE =true)
Отобрази размеры с десятичными знаками и суммируй результат, уверен разница "пропадет".

maxcim856
Сообщения: 49
Регистрация: 07 мар 2012, 17:47

Re: Гнутая балка, проблемы с подсчетом длины в Tekla Struct

Сообщение maxcim856 » 31 авг 2012, 12:27

vla! Большое спасибо! Все получилось!

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Гнутая балка, проблемы с подсчетом длины в Tekla Structures

Сообщение Марат » 15 ноя 2018, 10:52

Добрый день.

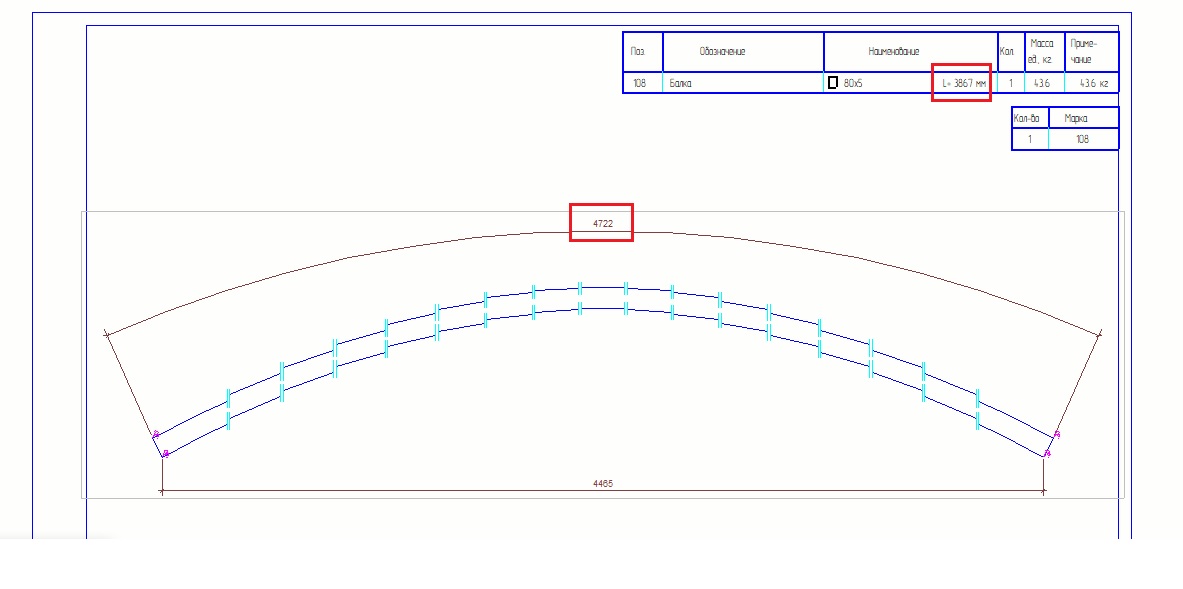

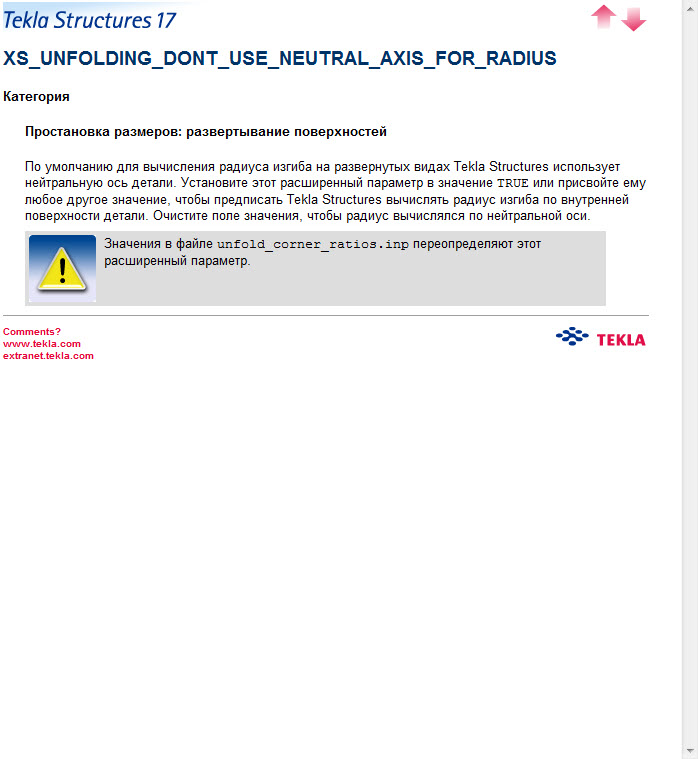

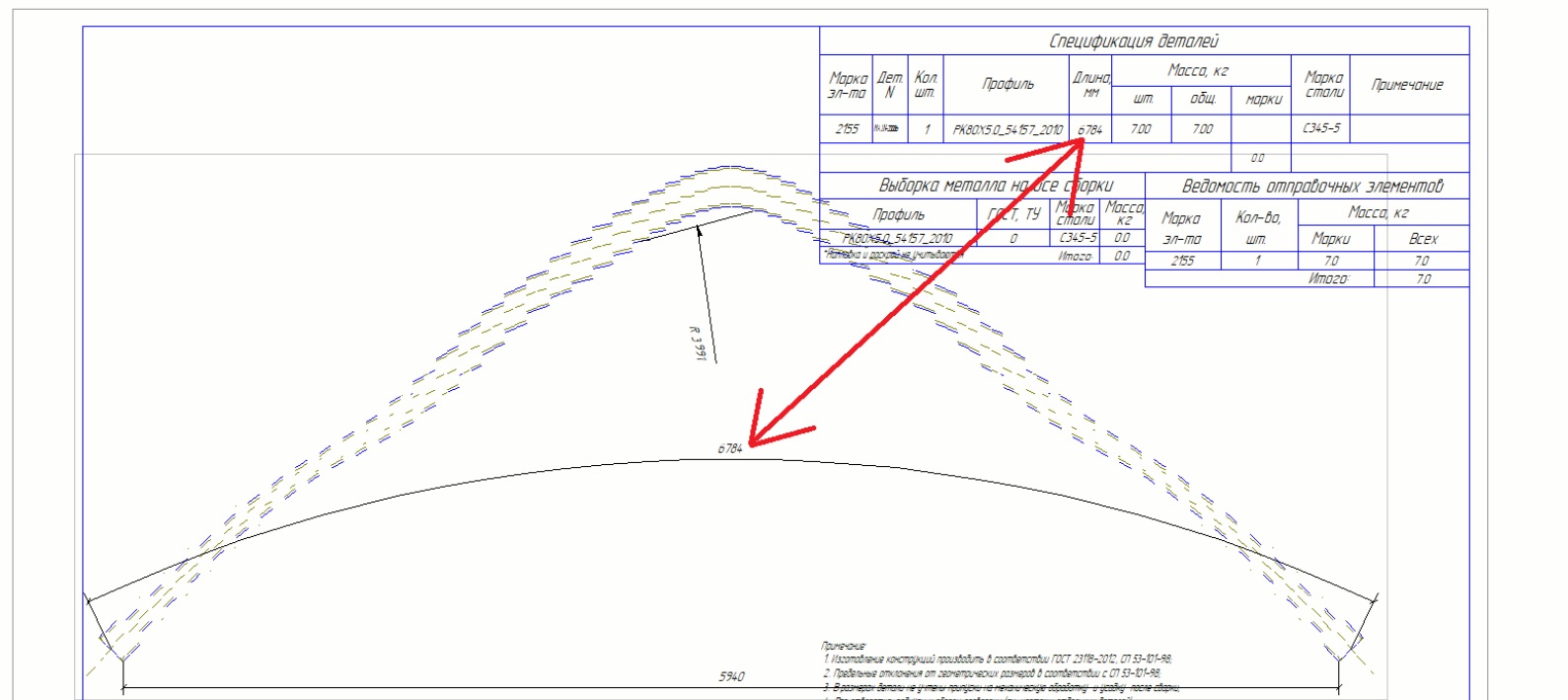

Проблема с размерами гнутых балок. Радиальная длина верная а в спецификацию детали пишется не верная длина. Как с этим бороться? Недавно прошел первый курс работы с Текла, еще совсем не опытный, а проект выдать надо, а балки такие всего две. Помогите пожалуйста, подскажите куда зайти и что поменять.
Вложения
Гнутая балка.jpg

Montag
Сообщения: 65
Регистрация: 14 фев 2017, 09:07

Re: Гнутая балка, проблемы с подсчетом длины в Tekla Structures

Сообщение Montag » 15 ноя 2018, 12:55

Марат писал(а):
15 ноя 2018, 10:52
Добрый день.
Проблема с размерами гнутых балок. Радиальная длина верная а в спецификацию детали пишется не верная длина. Как с этим бороться? Недавно прошел первый курс работы с Текла, еще совсем не опытный, а проект выдать надо, а балки такие всего две. Помогите пожалуйста, подскажите куда зайти и что поменять.
В спецификации длина детали по нейтральной оси. А на чертеже по внешнему радиусу + надо убрать усечение, лучше масштаб меньше сделать. При усечениях на наклонных участках размеры могут неверно отображаться.

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Гнутая балка, проблемы с подсчетом длины в Tekla Structures

Сообщение Марат » 15 ноя 2018, 13:51

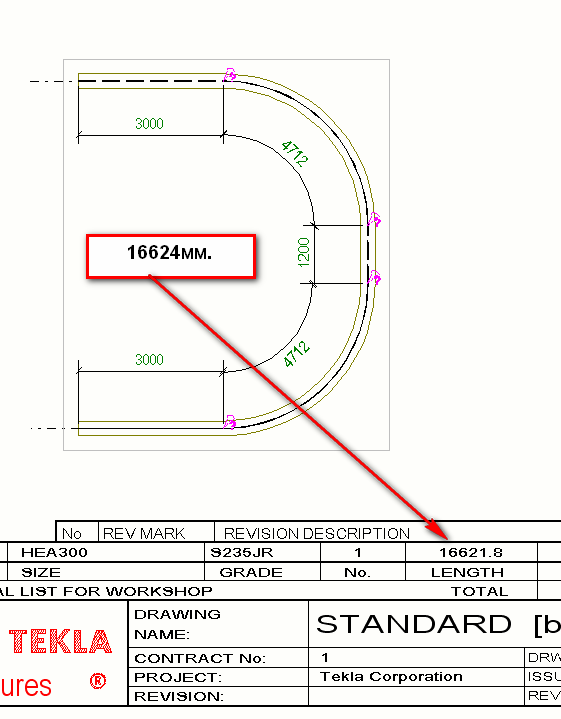

а как сделать что бы длину в спецификации текла писала корректную, ведь она потом считается в ведомости расхода стали.

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Гнутая балка, проблемы с подсчетом длины в Tekla Structures

Сообщение Марат » 15 ноя 2018, 13:54

вот у человека отображается корректно. Как он это сделал?
Вложения

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Гнутая балка, проблемы с подсчетом длины в Tekla Structures

Сообщение meart » 15 ноя 2018, 14:11

Марат писал(а):
15 ноя 2018, 13:54
вот у человека отображается корректно. Как он это сделал?
Вы на чертеже размер корректный поставили? какой радиус изгиба?
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Гнутая балка, проблемы с подсчетом длины в Tekla Structures

Сообщение Марат » 15 ноя 2018, 14:18

meart писал(а):
15 ноя 2018, 14:11
Марат писал(а):
15 ноя 2018, 13:54
вот у человека отображается корректно. Как он это сделал?
Вы на чертеже размер корректный поставили? какой радиус изгиба?
На чертеже стоит корректный размер, и по дуге и по прямой. Причем усечение размеры не меняет, размеры остаются корректными. А в спецификацию пишет длину ровной балки, которую я в модели нарисовал, до изгиба.

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Гнутая балка, проблемы с подсчетом длины в Tekla Structures

Сообщение Марат » 15 ноя 2018, 16:04

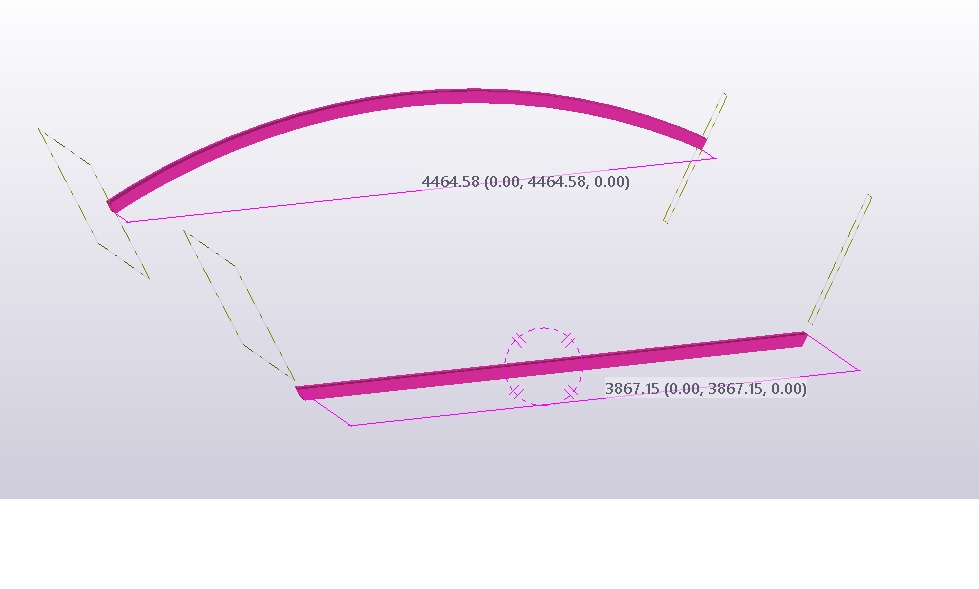

Вот одна и та же балка из модели до гиба и после гиба. Выгиб задан 1220 мм
Вложения

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Гнутая балка, проблемы с подсчетом длины в Tekla Structures

Сообщение meart » 15 ноя 2018, 16:16

Марат писал(а):
15 ноя 2018, 16:04
Вот одна и та же балка из модели до гиба и после гиба. Выгиб задан 1220 мм
Вкладка "Деформация" - это не то, что вам нужно. Моделируйте гнутые детали составной (поли) балкой. :)
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Гнутая балка, проблемы с подсчетом длины в Tekla Structures

Сообщение Марат » 15 ноя 2018, 16:37

meart писал(а):
15 ноя 2018, 16:16
Марат писал(а):
15 ноя 2018, 16:04
Вот одна и та же балка из модели до гиба и после гиба. Выгиб задан 1220 мм
Вкладка "Деформация" - это не то, что вам нужно. Моделируйте гнутые детали составной (поли) балкой. :)
Это там, где число сегментов задается?

Марат
Сообщения: 62
Регистрация: 15 ноя 2018, 10:46

Re: Гнутая балка, проблемы с подсчетом длины в Tekla Structures

Сообщение Марат » 15 ноя 2018, 17:07

meart писал(а):
15 ноя 2018, 16:16
Марат писал(а):
15 ноя 2018, 16:04
Вот одна и та же балка из модели до гиба и после гиба. Выгиб задан 1220 мм
Вкладка "Деформация" - это не то, что вам нужно. Моделируйте гнутые детали составной (поли) балкой. :)
Спасибо большое, долбался с этой трубой целый день
