Отрезка, подгонка, антитело в Tekla Structures

Сообщение Таран Д. А. » 08 фев 2012, 10:50

Отрезка, подгонка, антитело в Tekla Structures
В данном разделе Вы можете задавать любые вопросы по моделированию отрезок, подгонок, антител в Tekla Structures.
Специалисты сайта http://TopEngineer.ru/ постараются ответить на все Ваши вопросы.
Рекомендуем подробно описывать свою проблему и подкреплять вопрос изображением.

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Айдар » 02 апр 2012, 08:50

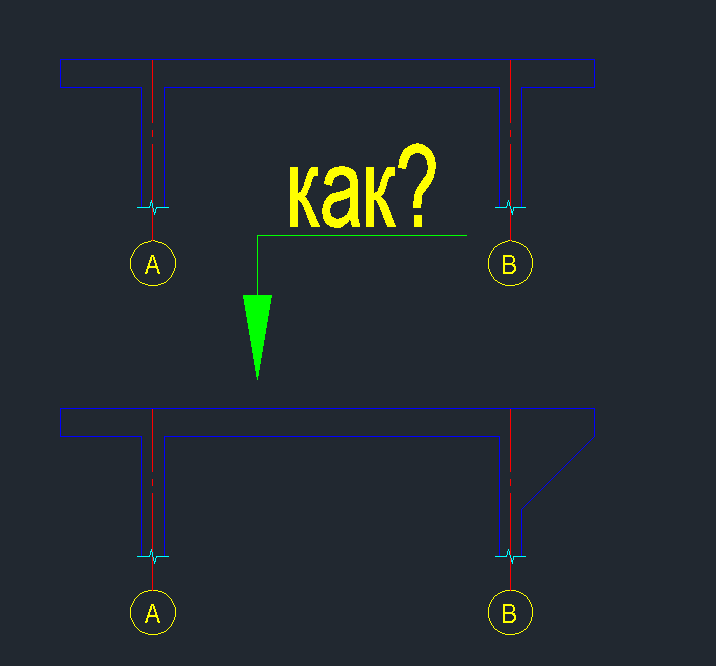

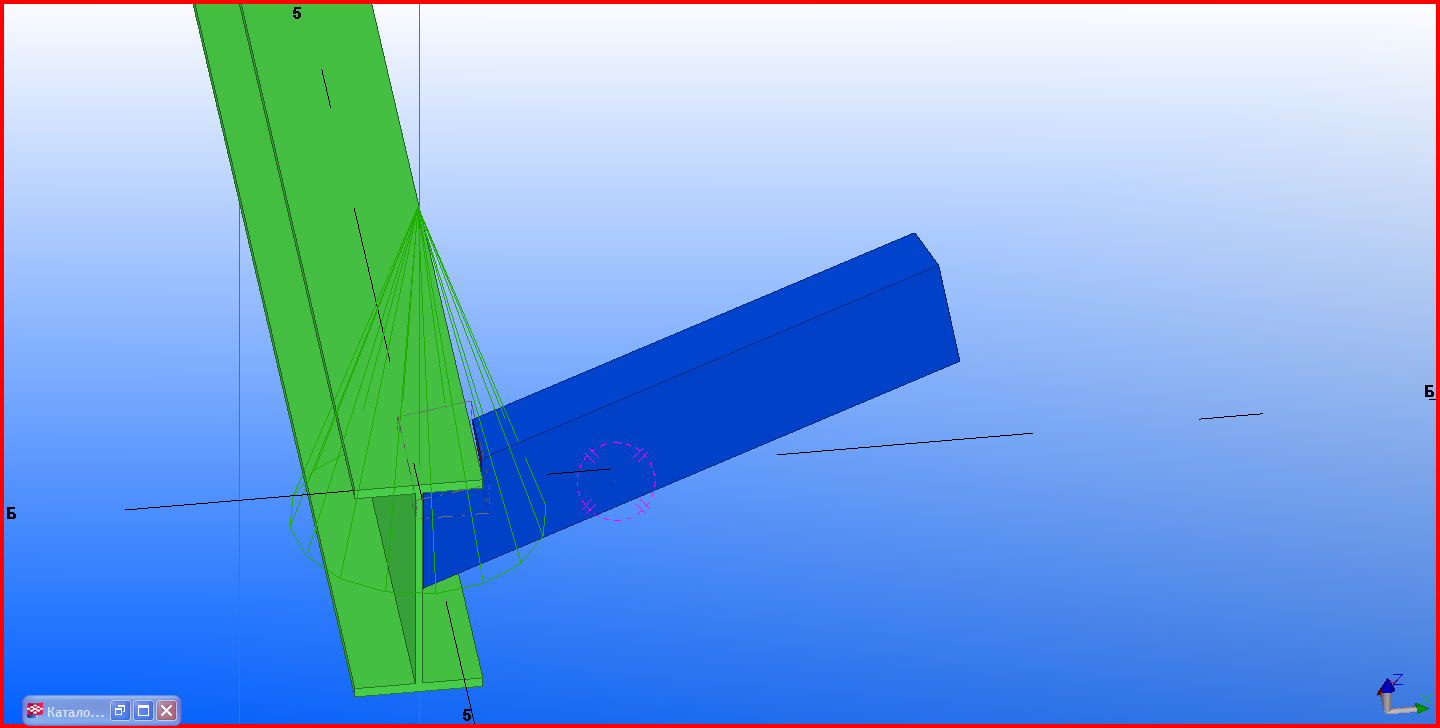

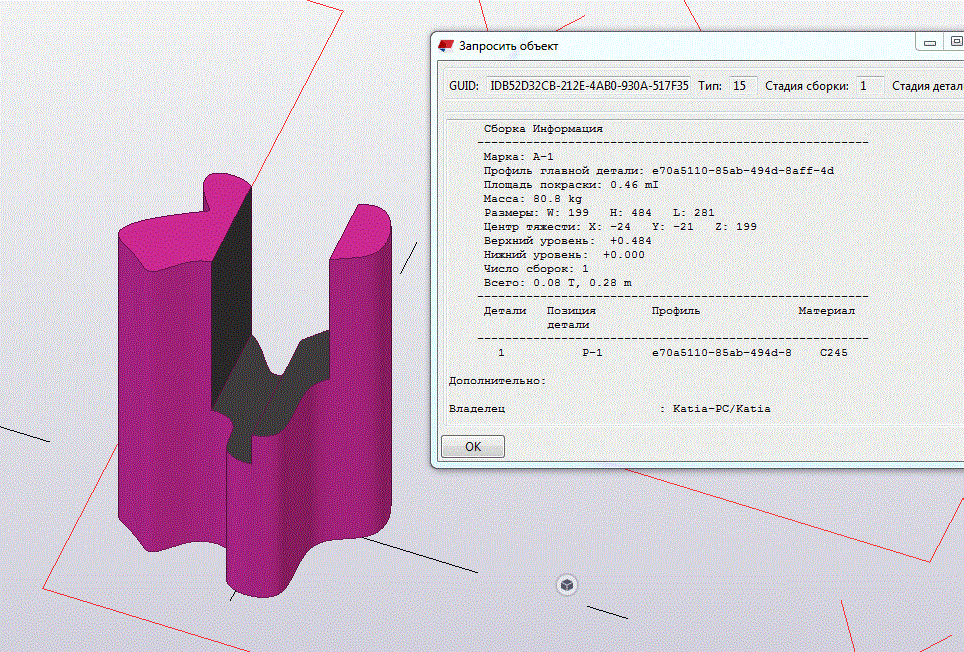

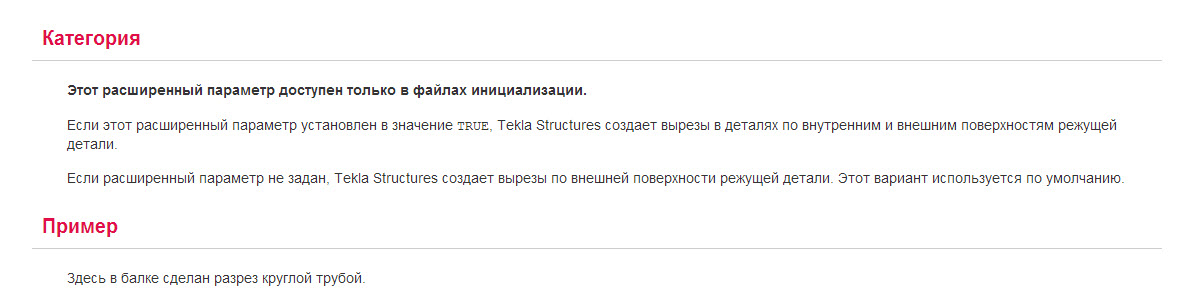

При использовании антитело в компонентах, при вырезе полки, "Показать с точными линиями + Shift" перестает работать
Баг или так задумано?

alecsar
Сообщения: 3
Регистрация: 06 сен 2012, 10:51

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение alecsar » 06 сен 2012, 11:10

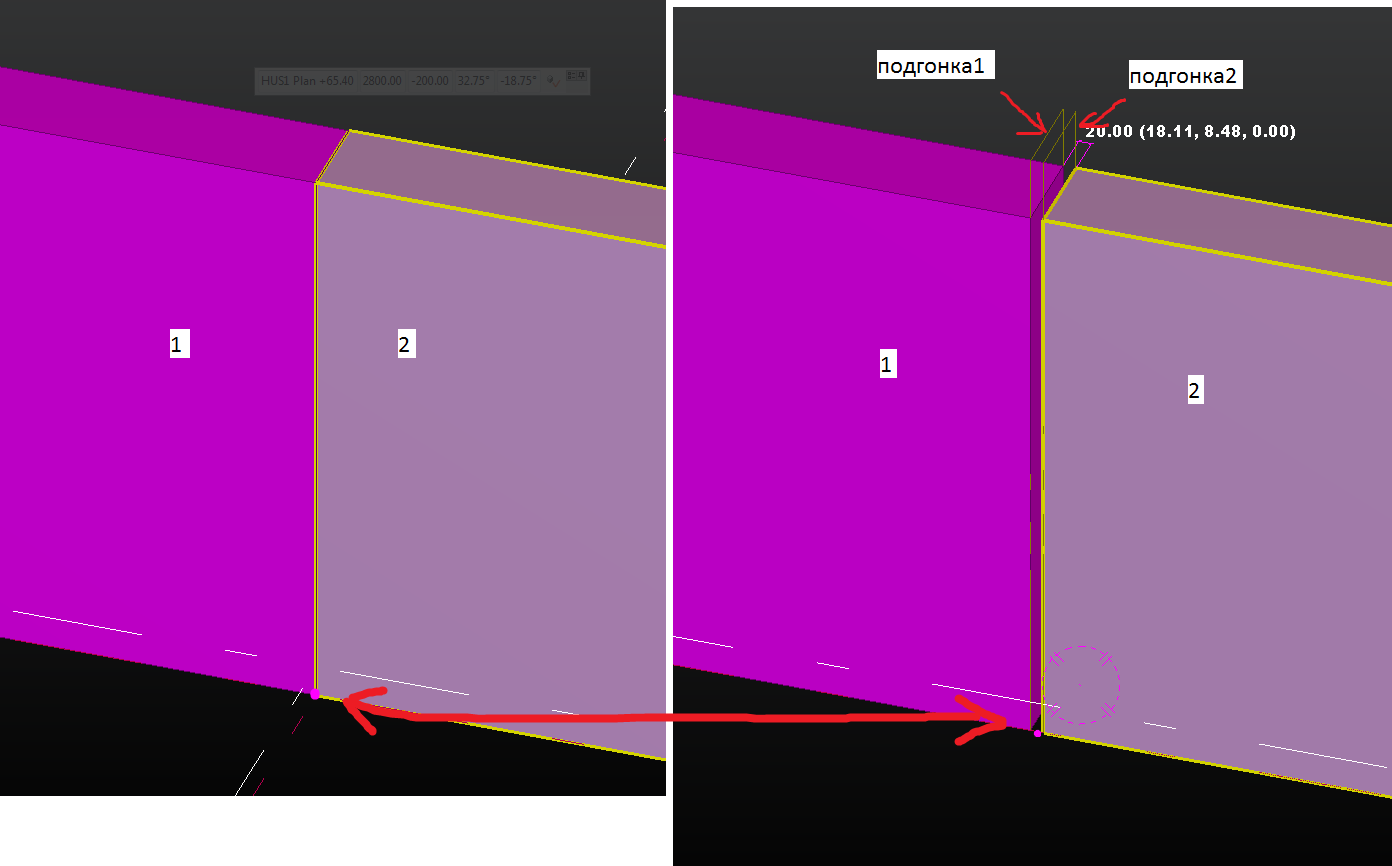

Сделал простой компонент из подгонки и разреза детали(задача - обрезать прогон по линиям которые фасками не сделаешь), компонент вроде работает нормально, но при изменении профиля второстепенной детали разрез детали почему-то отскакивает вверх, хоть я и указал фиксированное растояние до главной детали. Подскажите в чем дело

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение vladimir_a » 06 сен 2012, 12:15

а чем стандартный №76 не устроил? ;)
Вложения
Последний раз редактировалось vladimir_a 06 сен 2012, 12:26, всего редактировалось 3 раза.

alecsar
Сообщения: 3
Регистрация: 06 сен 2012, 10:51

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение alecsar » 06 сен 2012, 12:18

номер подскажи, мож не тот использовал, на стандартных у меня кривизна выходила (из за того что балки друг к другу не под прямым углом и в разных плоскостях)

alecsar
Сообщения: 3
Регистрация: 06 сен 2012, 10:51

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение alecsar » 06 сен 2012, 12:31

Спс, не тем пользовался.

Альбина
Сообщения: 1
Регистрация: 04 ноя 2012, 19:52

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Альбина » 04 ноя 2012, 21:05

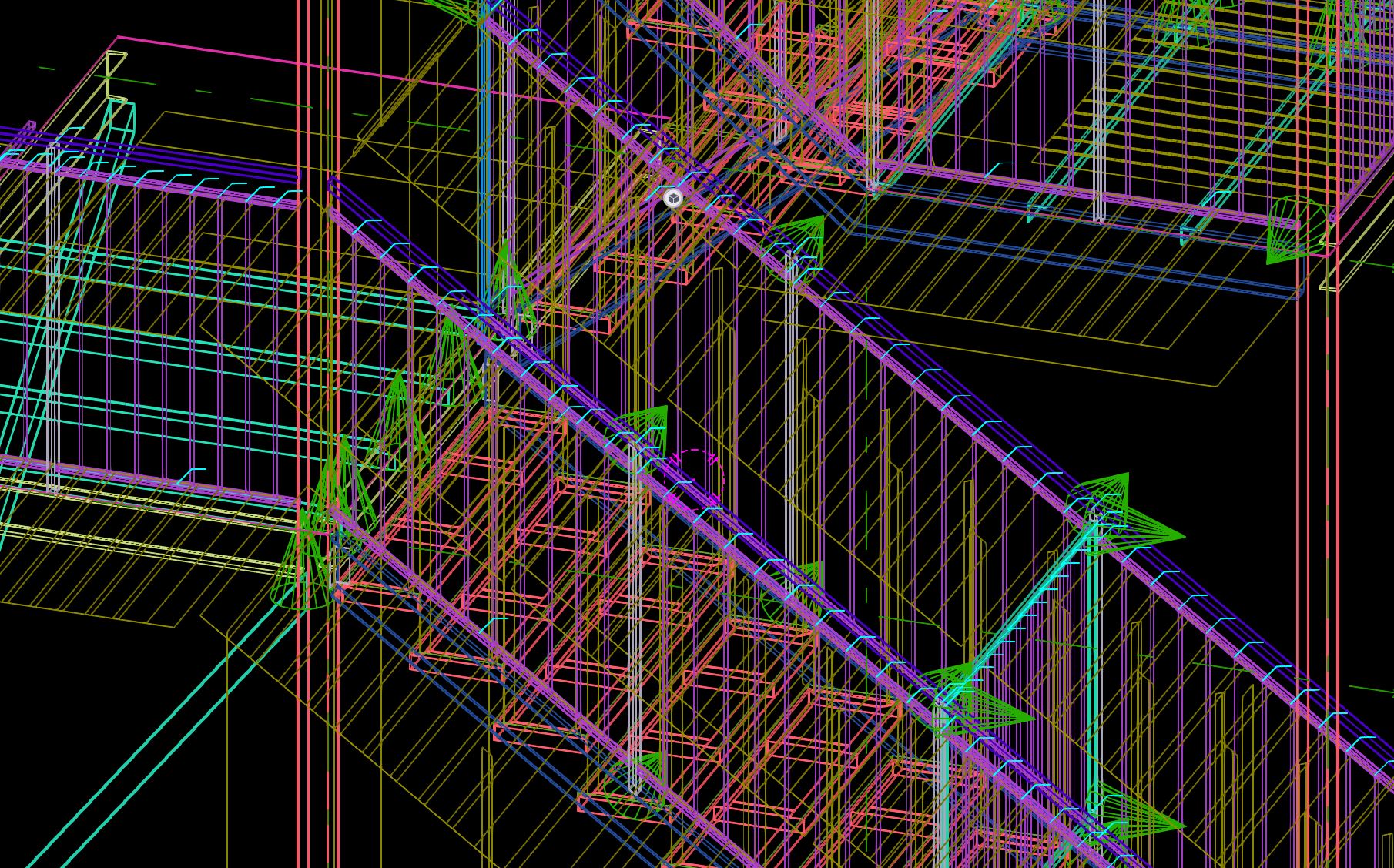

Здравствуйте, я задаю ферму расставляя точки, а потом соединяю их спаренными профилями. В месте соединения верхнего пояса и раскосов нужно обрезать раскосы? и каким компонентом лучше соединить?А еще на чертежах очень много выносок,как убрать подскажите пожалуйста

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение vladimir_a » 05 ноя 2012, 10:04

Альбина писал(а): раскосов нужно обрезать раскосы? и каким компонентом лучше соединить?
196 компонентом потом разбить его. и так для всех раскосов
Альбина писал(а):А еще на чертежах очень много выносок,как убрать подскажите пожалуйста
вручную ;)

wizard
Сообщения: 8
Регистрация: 09 ноя 2012, 11:02

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение wizard » 13 ноя 2012, 17:32

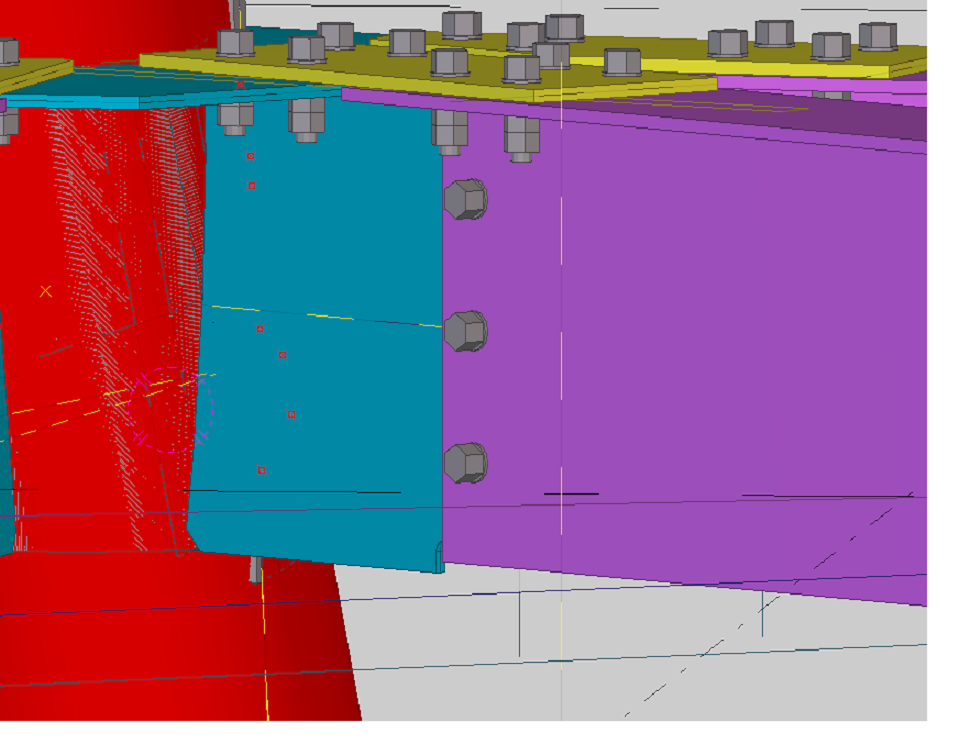

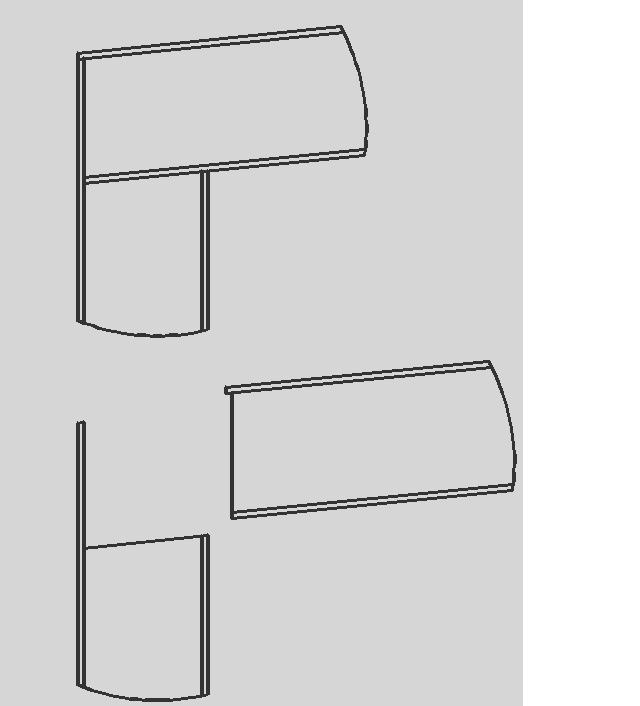

Подскажите пожалуйста, как быть с обрезкой уголка по линии? Что нужно сделать, что бы обрезать конец уголка на виде сбоку
Вложения

Алексей
Сообщения: 118
Регистрация: 06 мар 2012, 14:17

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Алексей » 13 ноя 2012, 18:13

wizard писал(а):Подскажите пожалуйста, как быть с обрезкой уголка по линии? Что нужно сделать, что бы обрезать конец уголка на виде сбоку
Вариантов действий несколько. Наиболее приемлем в данном случае инструмент см. на скриншоте. В ходе выполнения смотри на сообщения появляющиеся в нижнем левом углу Tekla. Их нужно выполнить в процессе.
Вложения

wizard
Сообщения: 8
Регистрация: 09 ноя 2012, 11:02

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение wizard » 14 ноя 2012, 09:31

К сожалению не получается, программа в такой ситуации отлично справляется если резать двутавр, а вот с уголком нет.

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение dimitriy_popov » 14 ноя 2012, 11:13

wizard писал(а):К сожалению не получается, программа в такой ситуации отлично справляется если резать двутавр, а вот с уголком нет.
viewtopic.php?f=5&t=71&p=345&hilit=%D0% ... D0%B0#p345

Алексей
Сообщения: 118
Регистрация: 06 мар 2012, 14:17

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Алексей » 14 ноя 2012, 11:20

wizard писал(а):К сожалению не получается, программа в такой ситуации отлично справляется если резать двутавр, а вот с уголком нет.
Попробуй еще раз
Вложения

FerZ_174
Сообщения: 12
Регистрация: 26 окт 2012, 14:38

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение FerZ_174 » 23 ноя 2012, 13:26

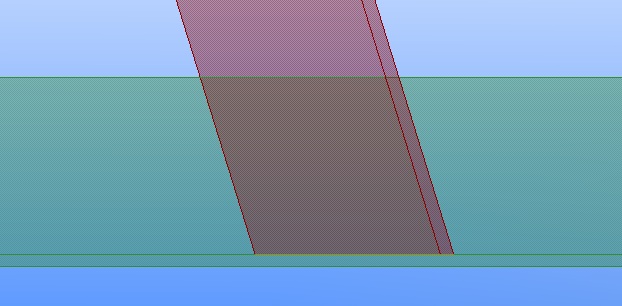

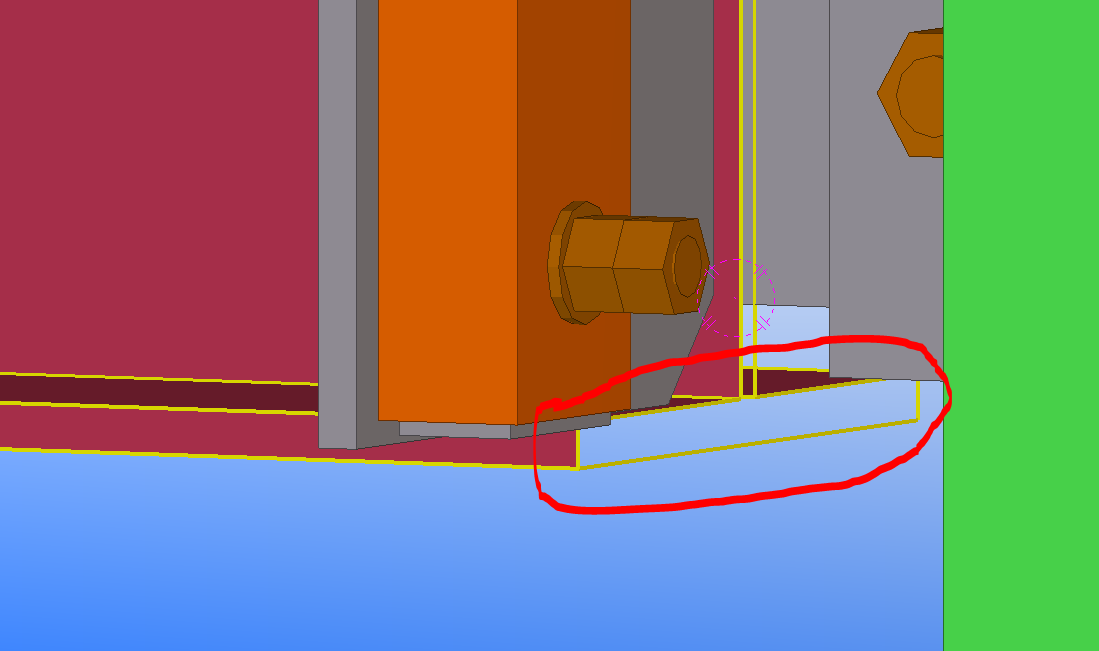

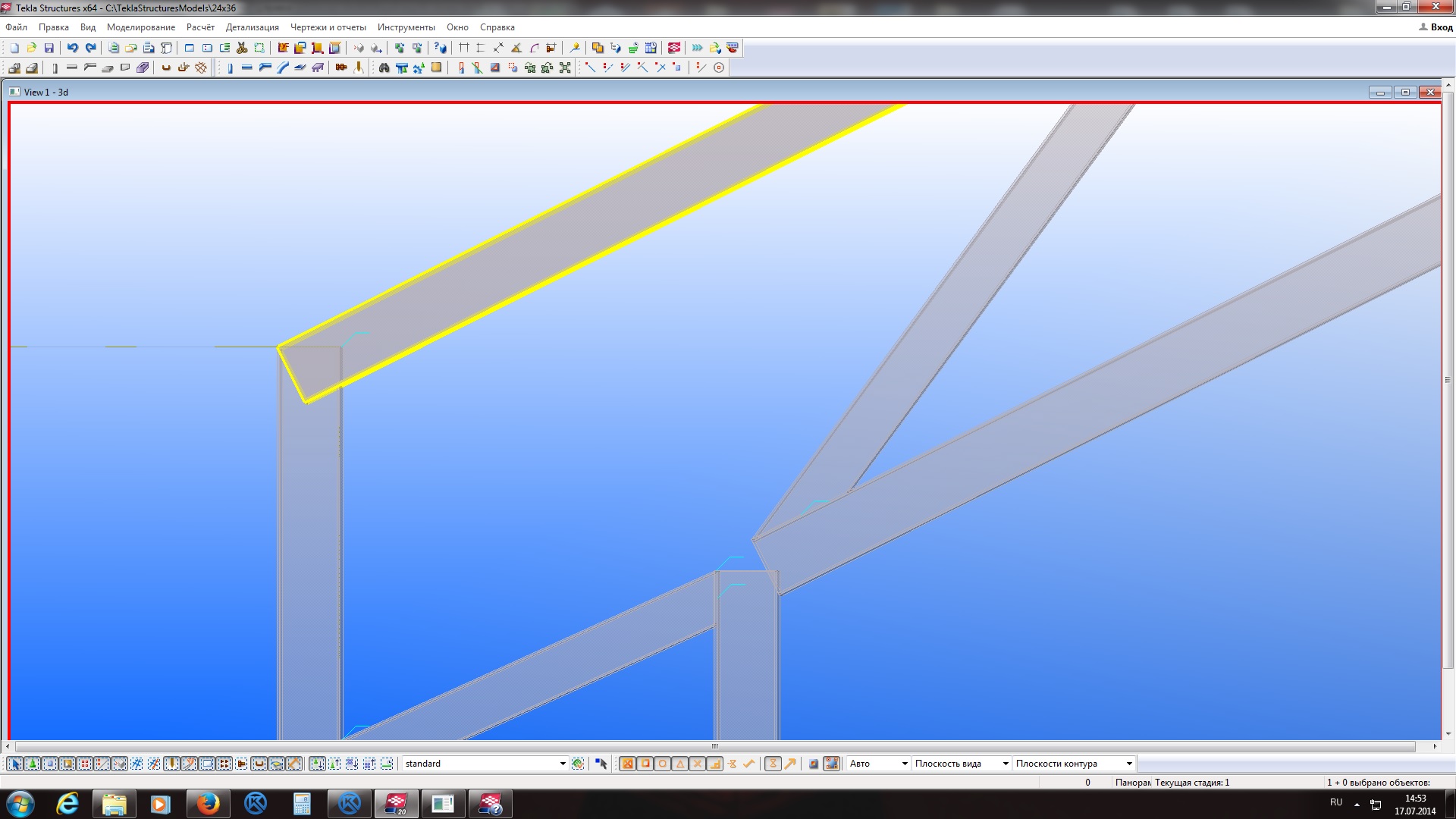

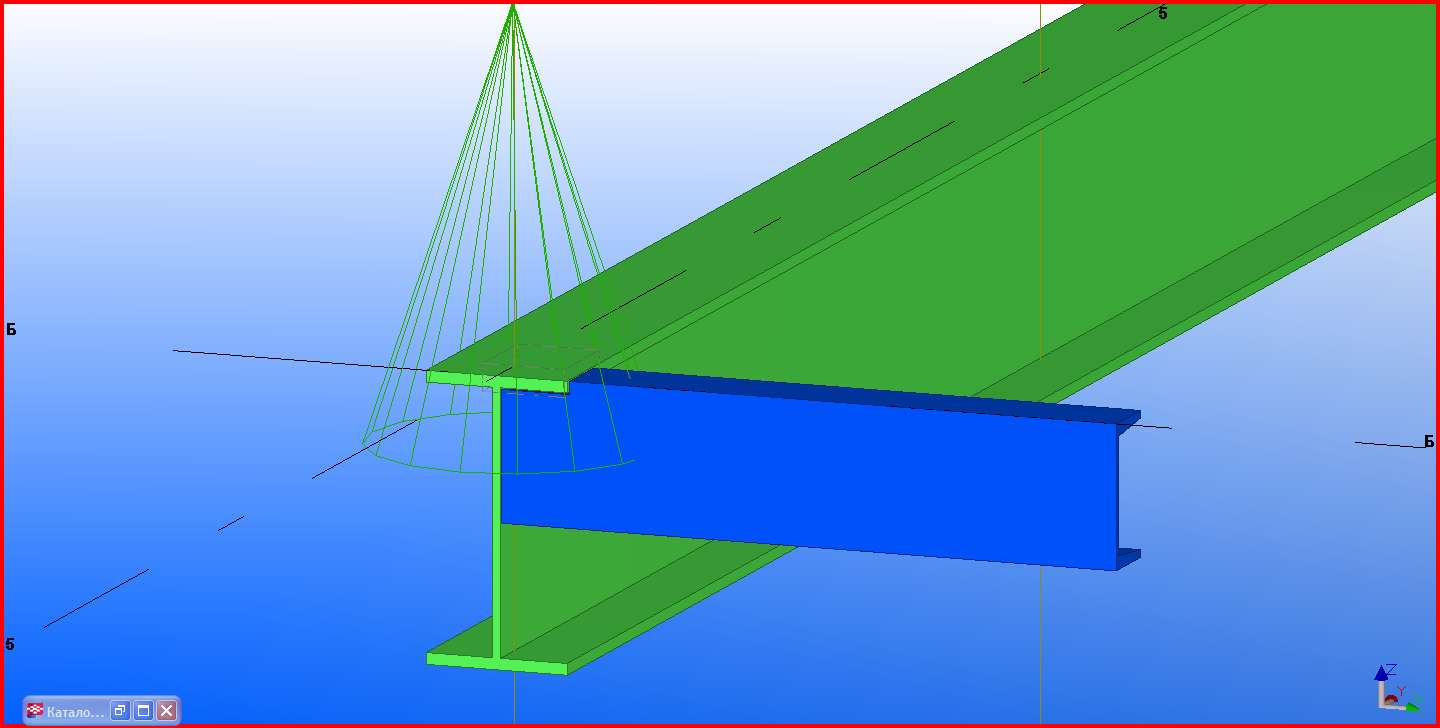

Всем привет! Понимаю что такого не может быть и по правилам плоскость реза должна резать перпендикулярно ПСК, однако наблюдаю следующее: плоскость режет перпендикулярно плоскости вида... А рез параллелен ПСК...
Как такое может быть или я что то путаю?
Вложения
Косяк реза.png

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение CuPo>I<a » 23 ноя 2012, 14:33

В 3d поди режешь

koshka
Сообщения: 22
Регистрация: 04 дек 2012, 19:25

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение koshka » 19 фев 2013, 21:35

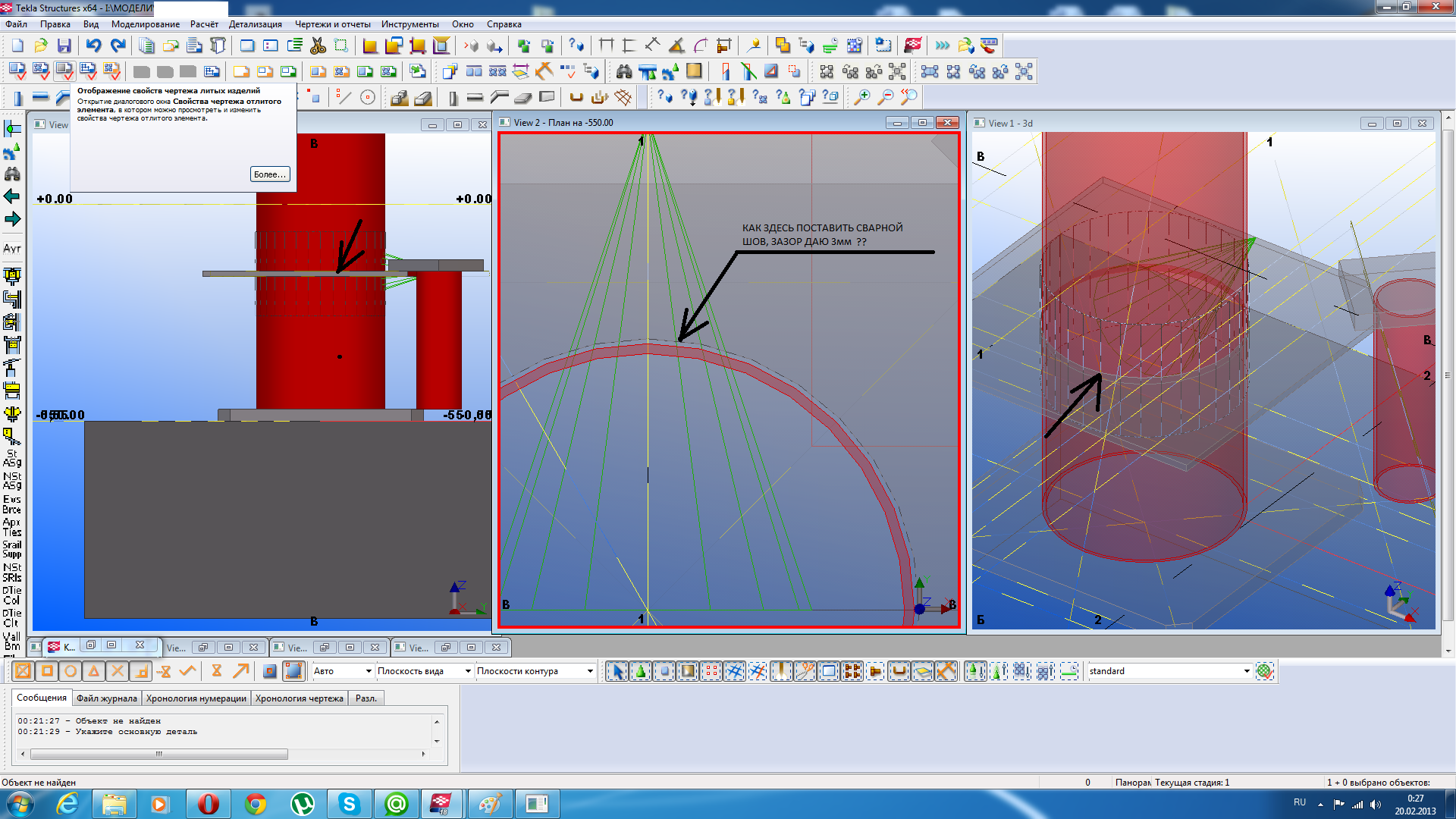

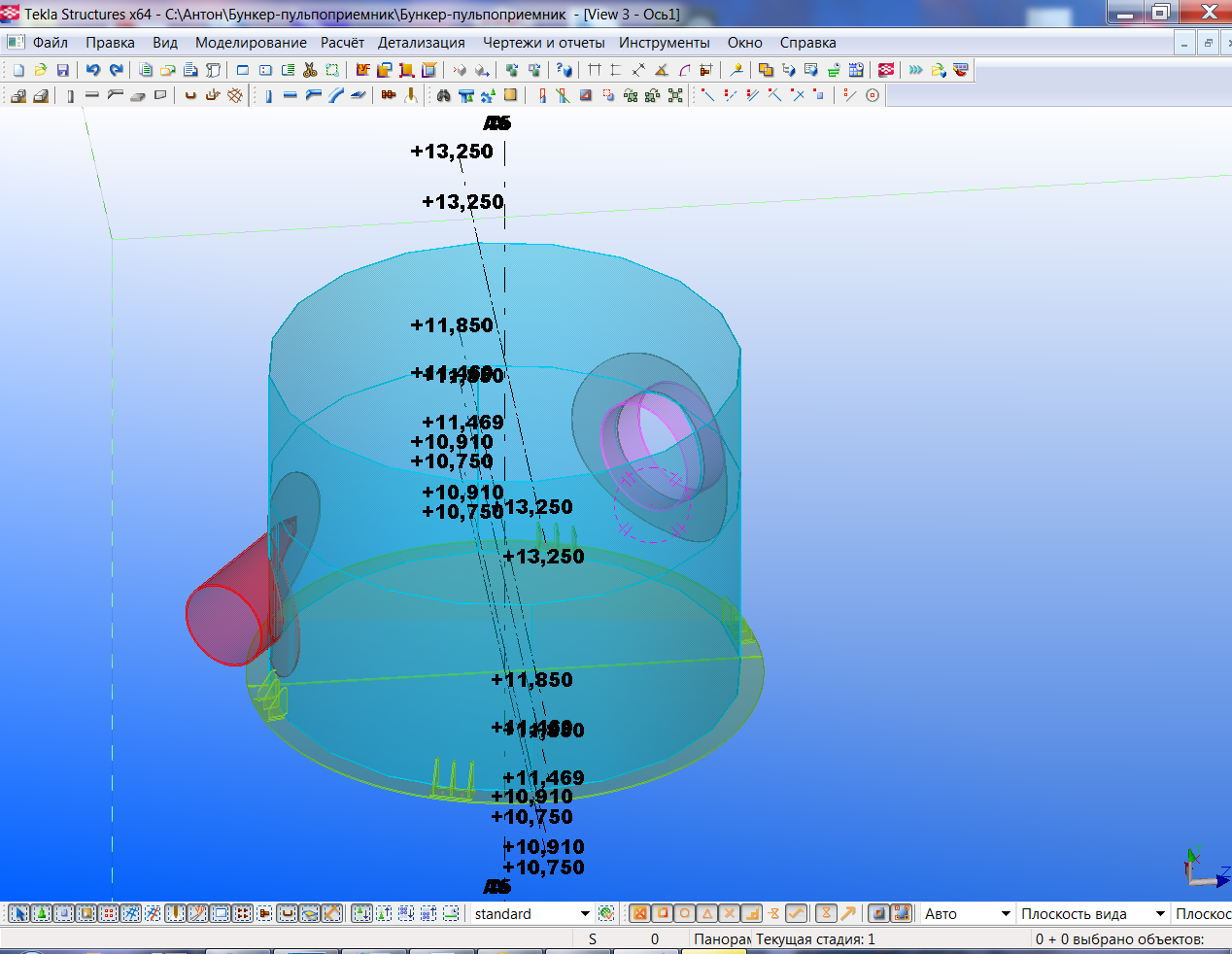

ПОМОГИТЕ СО СВАРНЫМИ ШВАМИ, ПОЖАЛУЙСТА.
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Таран Д. А. » 20 фев 2013, 10:19

Не совсем понял что нужно. Швы в миделе по катетам редко вообще рисуют.
Что именно нужно? Может нужна разделка кромки?

koshka
Сообщения: 22
Регистрация: 04 дек 2012, 19:25

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение koshka » 20 фев 2013, 11:08

Нужно, чтобы пластина была в сборке со стойкой. Как это сделать, деталь не прикрепится с зазором 23 мм.......

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Таран Д. А. » 20 фев 2013, 11:18

koshka писал(а):Нужно, чтобы пластина была в сборке со стойкой. Как это сделать, деталь не прикрепится с зазором 23 мм.......
Я бы не называл инструмент теклы сваркой. Это инструмент объединения в одну сборку. Он объединяет вне зависимости от расположения деталей. Хоть за километр друг от друга.
Правело как всегда одно и то же
1 - нажимаешь на главную деталь
2- на второстепенную

koshka
Сообщения: 22
Регистрация: 04 дек 2012, 19:25

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение koshka » 20 фев 2013, 18:11

командой объединить в сборку? или какой, я почему-то решила, что сварка соединяет детали..., а тогда в одну марку тоже этой командой собирать?

koshka
Сообщения: 22
Регистрация: 04 дек 2012, 19:25

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение koshka » 20 фев 2013, 18:13

извининяюсь за назойливость, понимаю для профи это скукота)))))), но все когда-то учились...

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение vladimir_a » 20 фев 2013, 19:06

в марку только сваркой

Аватара пользователя
AlexanderB
Сообщения: 27
Регистрация: 08 май 2013, 11:46
Откуда: Пермь

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение AlexanderB » 15 май 2013, 12:12

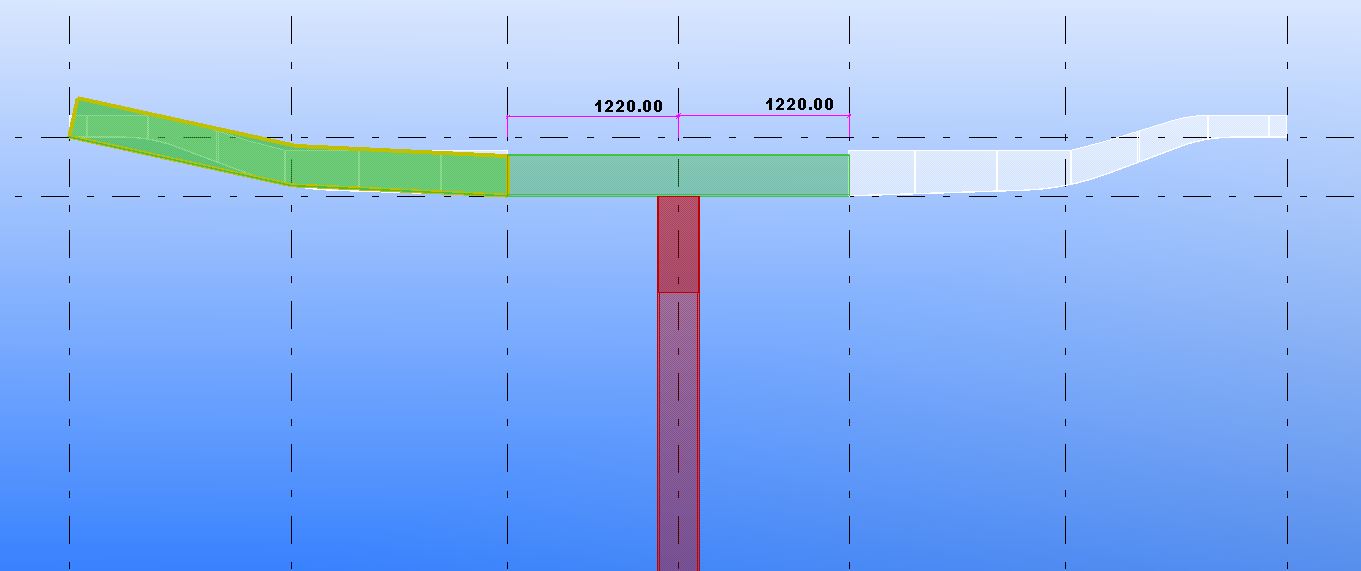

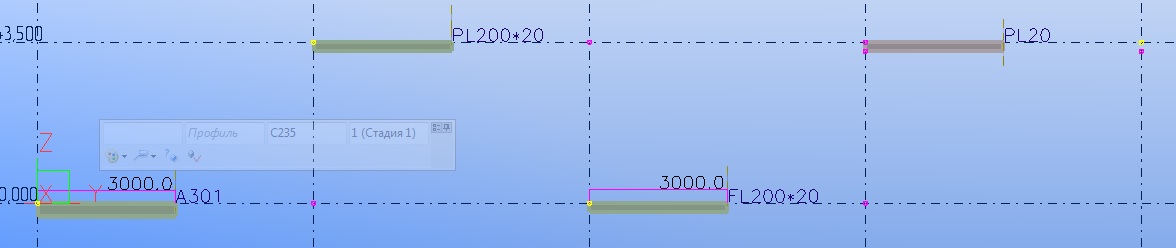

Можно ли при создании пользовательского компонента параметризовать положение плоскости отреза/привязать к плоскости? Сколько ни бьюсь, никак не получается. Если конекретно, то нужно подрезать под углом часть основной детали и приварить на это место пластину и чтоб плоскоть отреза сместилась на толщину пластины. И, заодно, вопрос: как сделать так, что бы можно было задавать толщину пластины через диалог, а то в обзоре компонента в свойствах профиля пластины толщину можно только получить. Спасибо.
два плюс два равно четыре

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение vladimir_a » 16 май 2013, 08:07

AlexanderB писал(а):Можно ли при создании пользовательского компонента параметризовать положение плоскости отреза/привязать к плоскости? Сколько ни бьюсь, никак не получается. Если конекретно, то нужно подрезать под углом часть основной детали и приварить на это место пластину и чтоб плоскоть отреза сместилась на толщину пластины. И, заодно, вопрос: как сделать так, что бы можно было задавать толщину пластины через диалог, а то в обзоре компонента в свойствах профиля пластины толщину можно только получить. Спасибо.
все можно. привязка через математику. толщина через профиль

Аватара пользователя
AlexanderB
Сообщения: 27
Регистрация: 08 май 2013, 11:46
Откуда: Пермь

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение AlexanderB » 16 май 2013, 10:05

vla писал(а):все можно. привязка через математику. толщина через профиль
Ну хотя бы выяснили, что можно.
На счет плоскости отреза, кажется разобрался, она не была включена в компонент, но при этом в редакторе компонента отображалась и ни к чему привязываться не хотела.

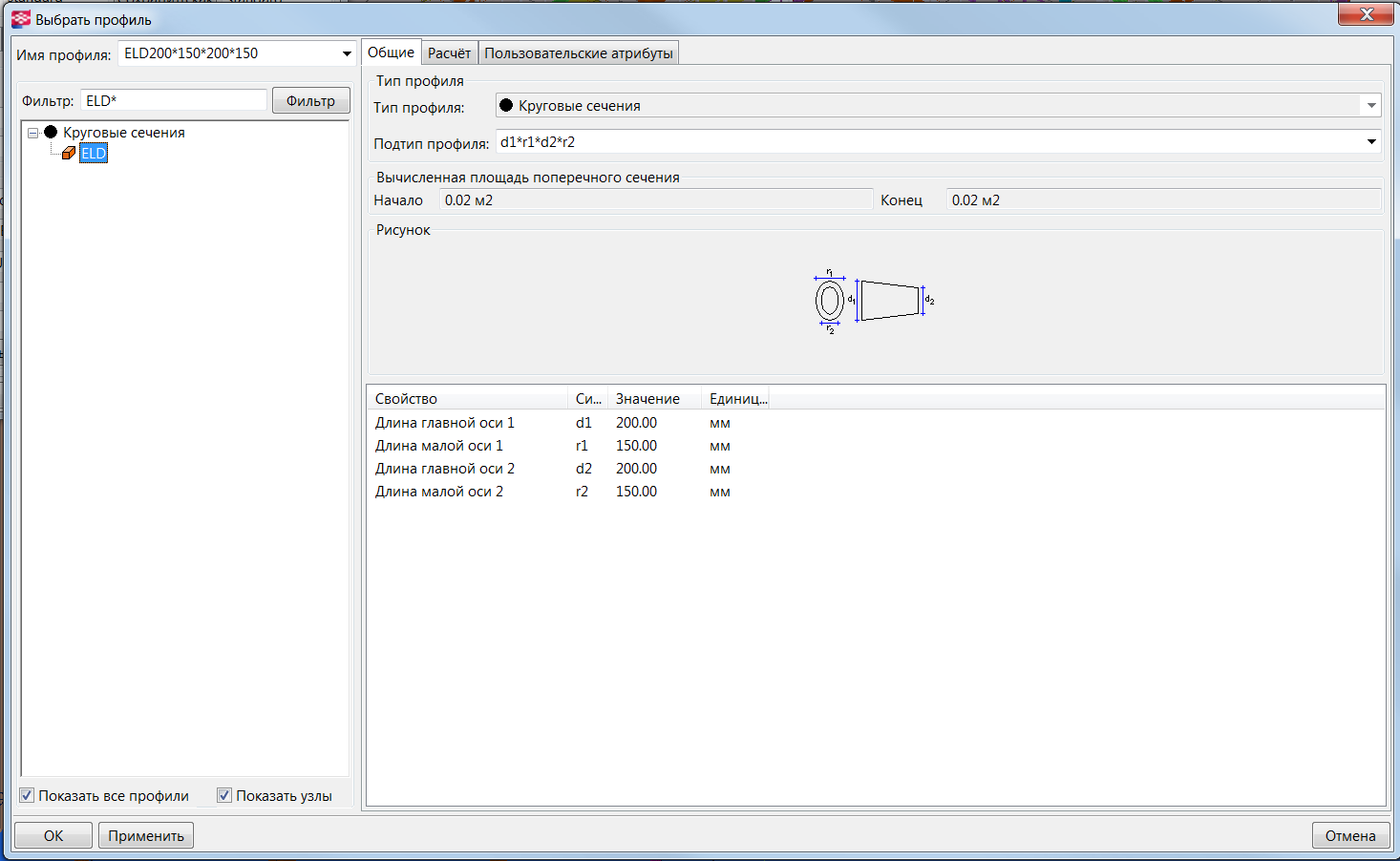

А вот что касаемо профиля, и не только для пластины. В обзоре компонента в свойствах профиля при вызове контекстного меню присутствуют только две команда "копировать значение" и "копировать ссылку", а "добавить уравнение" отсутствует. Так как же тогда задать, к примеру, толщину пластины или может нужно где-то какие-то настройки поправить? Просвятите, пожалуйста.
два плюс два равно четыре

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение dimitriy_popov » 16 май 2013, 10:30

AlexanderB писал(а):Просвятите, пожалуйста.
Для начала просмотри тут - viewforum.php?f=13

Аватара пользователя
AlexanderB
Сообщения: 27
Регистрация: 08 май 2013, 11:46
Откуда: Пермь

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение AlexanderB » 16 май 2013, 11:03

dimitriy_popov писал(а):Для начала просмотри тут - viewforum.php?f=13
Ок, Дмитрий, а для продолжения? Уже форум просмотрен на предмет этого вопроса. Было что-то похожее, но как-то очень завуалированно, вот здесь viewtopic.php?f=13&t=111&p=2803&hilit=% ... 1%8B#p2803
два плюс два равно четыре

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение meart » 13 июн 2013, 15:31

AlexanderB писал(а):
vla писал(а):все можно. привязка через математику. толщина через профиль
Ну хотя бы выяснили, что можно.
На счет плоскости отреза, кажется разобрался, она не была включена в компонент, но при этом в редакторе компонента отображалась и ни к чему привязываться не хотела.
А вот что касаемо профиля, и не только для пластины. В обзоре компонента в свойствах профиля при вызове контекстного меню присутствуют только две команда "копировать значение" и "копировать ссылку", а "добавить уравнение" отсутствует. Так как же тогда задать, к примеру, толщину пластины или может нужно где-то какие-то настройки поправить? Просвятите, пожалуйста.
Форум прочитали, а справку не открывали?
при редактировании компонента, на панели "Редактор нестандартных компонентов" есть кнопочка "показать переменные".. появится окно переменных, где, собственно, и нужно задавать формулы, вычисления и т.п.

P.S. вам стоит пробежаться глазами по следующим разделам справки:
Пользовательские компоненты -> переменные в пользовательских компонентах;
Пользовательские компоненты -> примеры редактирования пользовательских компонентов -> пример добавление параметра для создания объекта
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Аватара пользователя
AlexanderB
Сообщения: 27
Регистрация: 08 май 2013, 11:46
Откуда: Пермь

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение AlexanderB » 14 июн 2013, 05:54

meart писал(а): Форум прочитали, а справку не открывали?
при редактировании компонента, на панели "Редактор нестандартных компонентов" есть кнопочка "показать переменные".. появится окно переменных, где, собственно, и нужно задавать формулы, вычисления и т.п.

P.S. вам стоит пробежаться глазами по следующим разделам справки:
Пользовательские компоненты -> переменные в пользовательских компонентах;
Пользовательские компоненты -> примеры редактирования пользовательских компонентов -> пример добавление параметра для создания объекта
Спасибо за ответ.
Справку открывал, но, видимо, был невнимателен.
два плюс два равно четыре

VETROV
Сообщения: 12
Регистрация: 14 май 2012, 00:27

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение VETROV » 18 июн 2013, 13:02

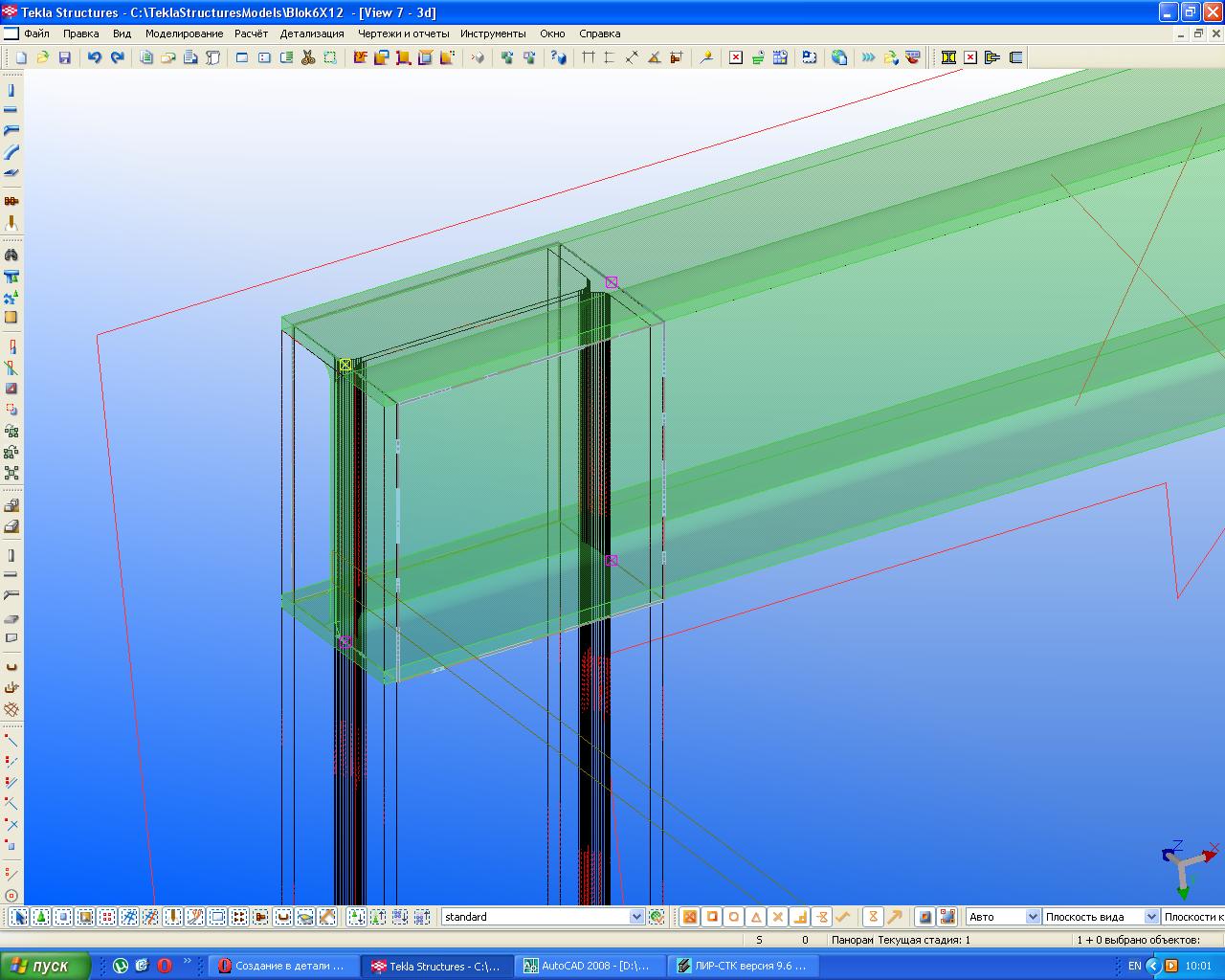

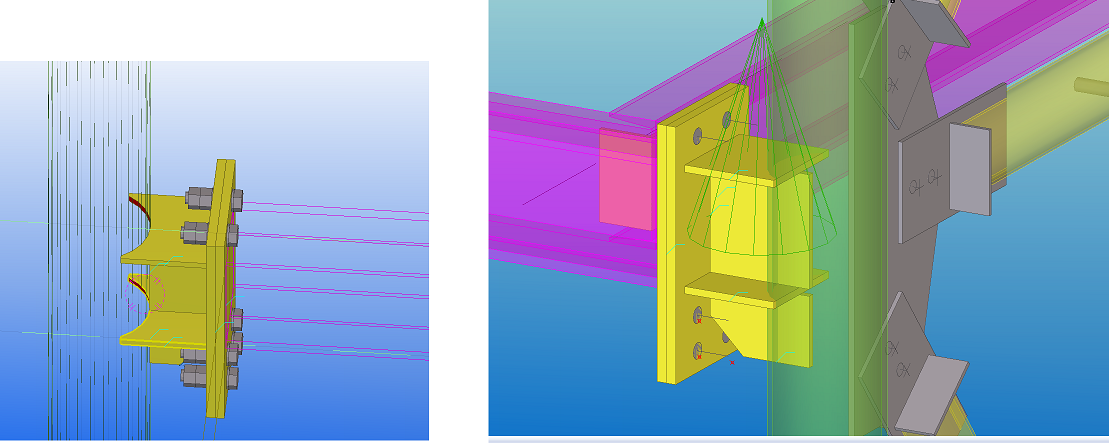

Делаю компонент консоль для крепления балки из двух сваренных швеллеров к колонне (профиль колонны труба 219) консоль из листов сварил обрезаю в компоненте лист колонной, вроде все как мне надо закрываю компонент. В модели (лист прорезает колонну) обрезка не срабатывает. Открываю компонент заново в компоненте обрезки нет, почему то не сохранилась. Если в модели обрезать - все нормальной работает. В компоненте не хочет. Когда обрезаю в компоненте она почему обрезку не заносить в дерево компонента, хотя по факту она есть. Может что не правильно делаю?
Вложения
На левой вид в компоненте на правой вид после сохранения компонента в модели

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение CuPo>I<a » 19 июн 2013, 05:06

в компонентах вобще все глючно...даже сварки/подрезки и пр. не копируются с деталью

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение dimitriy_popov » 19 июн 2013, 07:24

VETROV писал(а):Делаю компонент консоль для крепления балки из двух сваренных швеллеров к колонне (профиль колонны труба 219) консоль из листов сварил обрезаю в компоненте лист колонной, вроде все как мне надо закрываю компонент. В модели (лист прорезает колонну) обрезка не срабатывает. Открываю компонент заново в компоненте обрезки нет, почему то не сохранилась. Если в модели обрезать - все нормальной работает. В компоненте не хочет. Когда обрезаю в компоненте она почему обрезку не заносить в дерево компонента, хотя по факту она есть. Может что не правильно делаю?
Создай вырез многоугольником с скругленными в вершинах ручками.

ilya_kon
Сообщения: 70
Регистрация: 31 июл 2012, 22:25

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение ilya_kon » 19 июн 2013, 18:11

Создай вырез многоугольником с скругленными в вершинах ручками.
Если на один раз-то так сойдет, а если собираешься сделать параметризированный компонент на все случаи, придется привязывать многоугольник к плоскостям и выводить радиусы математически.

dyr
Сообщения: 50
Регистрация: 26 авг 2012, 20:59

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение dyr » 30 июн 2013, 12:19

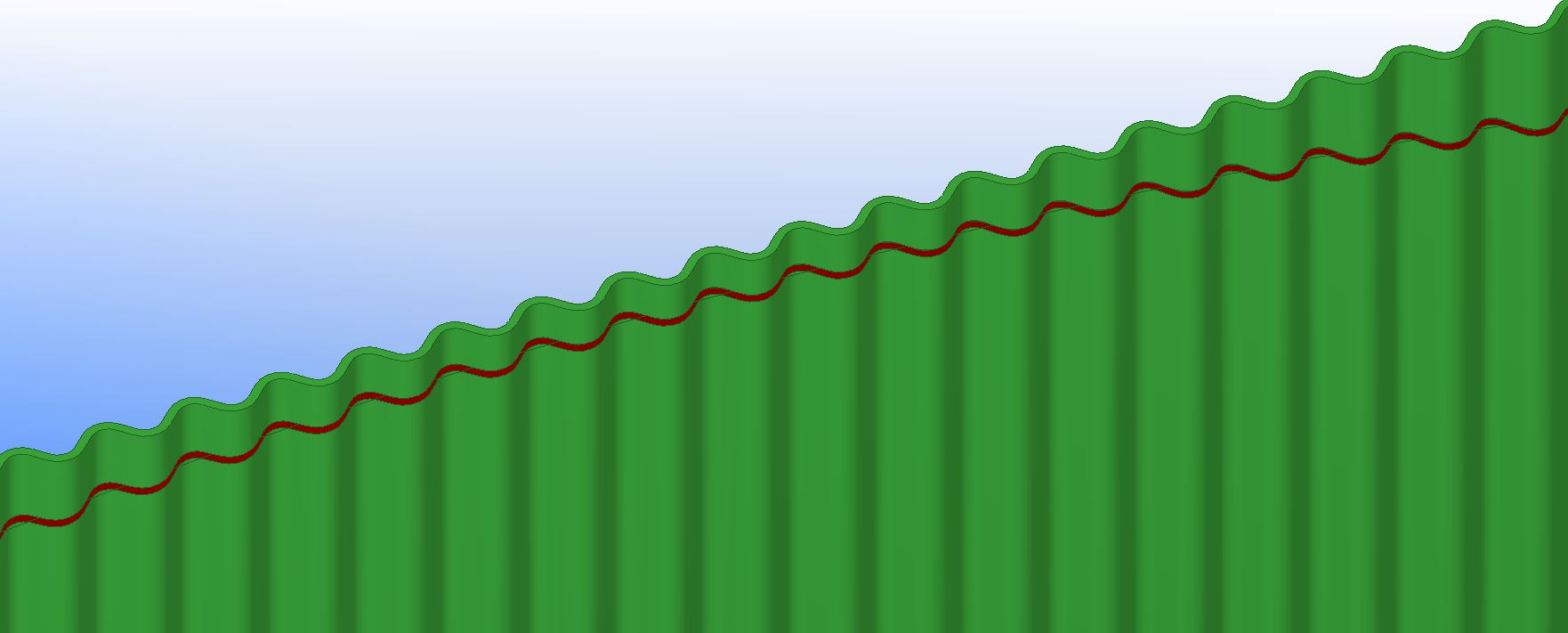

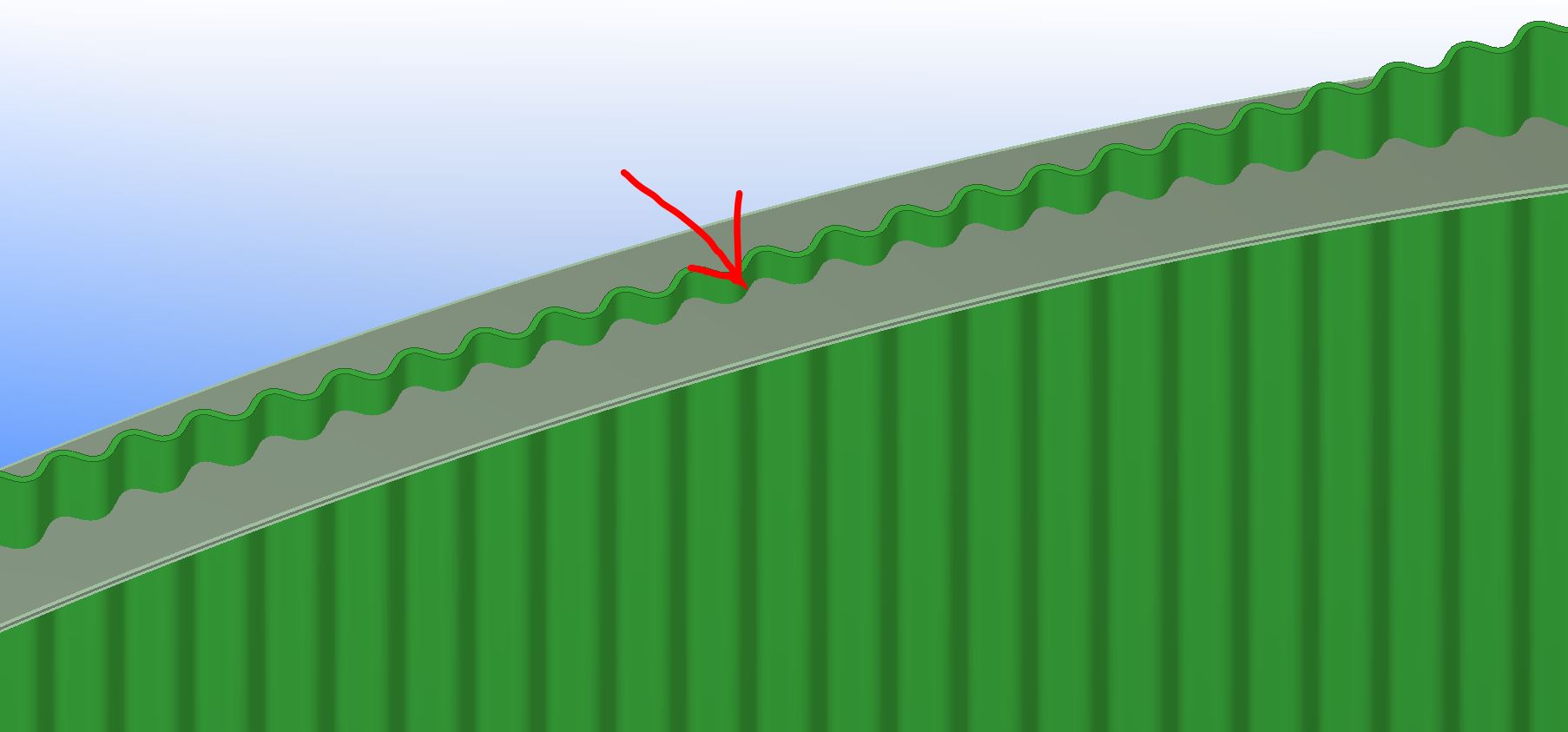

Необходимо создать монолитное перекрьітие по профнастилу. Перекрьітие размерами 31,0 на 28,0 м. Три ряда прифнастила. Как осуществить подрезку монолита профнастилом? Я застопорился на проблеме. Сп


Давно наблюдаю безответсвенность на ответьі по вопросам. Или сегодня вьіходной? Если втьіходной, тогда понятно, иначе смахивает на то, что форум служит только рекламой КМД_РУС.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение CuPo>I<a » 01 июл 2013, 05:03

вчера был "втыходной". и еще такие замечания не способствуют увеличению скорости ответа на вопросы. форум между прочим живее всех живых

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Alex » 01 июл 2013, 11:13

dyr писал(а):Как осуществить подрезку монолита профнастилом?
Мы всегда утрируем профлист и монолит, пока не было необходимости прорисовывать точно профлист, просечку и т.д т.к они на чертежах схематично обозначаются.
Попробуйте вырезать деталь из детали (антителом).
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

Praetorian
Сообщения: 19
Регистрация: 30 мар 2012, 09:50

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Praetorian » 01 июл 2013, 13:50

>>Делаю компонент консоль для крепления балки из двух сваренных швеллеров к колонне (профиль колонны труба 219) консоль из листов сварил обрезаю в компоненте лист колонной, вроде все как мне надо закрываю компонент. В модели (лист прорезает колонну) обрезка не срабатывает. Открываю компонент заново в компоненте обрезки нет, почему то не сохранилась. Если в модели обрезать - все нормальной работает. В компоненте не хочет. Когда обрезаю в компоненте она почему обрезку не заносить в дерево компонента, хотя по факту она есть. Может что не правильно делаю?

Если не ошибаюсь, ты действуешь так: создал компонент где колонна - главная деталь, швеллера - второстепенные. Потом внутри компонента ты делаешь подрезку главной деталью. И она не работает. Это все потому, что действительно, если в компоненте обрезать объект компонента главной деталью, то при выходе подрезка не создастся. То есть желательно подрезки важными объектами делать заранее, до создания компонента

dyr
Сообщения: 50
Регистрация: 26 авг 2012, 20:59

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение dyr » 01 июл 2013, 13:58

Alex писал(а):
dyr писал(а):Как осуществить подрезку монолита профнастилом?
Мы всегда утрируем профлист и монолит, пока не было необходимости прорисовывать точно профлист, просечку и т.д т.к они на чертежах схематично обозначаются.
Попробуйте вырезать деталь из детали (антителом).
Если был бы один ряд профнастила, более - менее получается. При трех рядах нет. Неправильно определяется объем бетона монолитного перекрытия. Как бы правильно сказать: антитело полностью поглощает монолит. Разделить их не получается. Объем бетона считается без подрезки. На чертежах исчезает армирование. Или сижу на асфальте у лыжи обутый...

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение DrBianko » 03 сен 2013, 16:43

Здравствуйте, кто то сталкивался с таким задание:
http://teklastructures.support.tekla.co ... _cut_parts

Тут описано именно так как нужно, но проблема в том что почему то нету такого расширенного параметра у меня.

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение vladimir_a » 03 сен 2013, 20:23

DrBianko писал(а):Здравствуйте, кто то сталкивался с таким задание:
http://teklastructures.support.tekla.co ... _cut_parts

Тут описано именно так как нужно, но проблема в том что почему то нету такого расширенного параметра у меня.
это tekla 19

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение DrBianko » 03 сен 2013, 21:38

Ну хорошо) Это Текла 18:

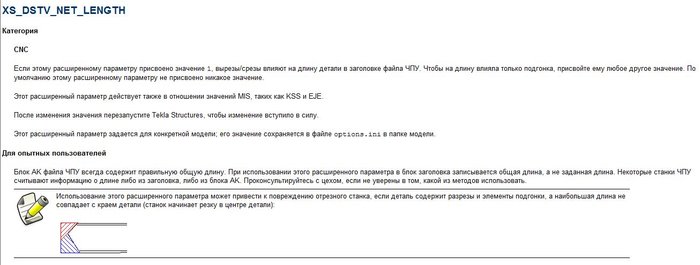

http://teklastructures.support.tekla.com/180/en/xs_enable_inner_contours_in_cut_parts

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение vladimir_a » 03 сен 2013, 21:51

DrBianko писал(а):Ну хорошо) Это Текла 18:
http://teklastructures.support.tekla.co ... _cut_parts
так написано же доступно в файлах инициализации))
Вложения

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение DrBianko » 03 сен 2013, 22:18

аа, понял))) Спасибо большое.

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение PPS » 09 дек 2013, 07:03

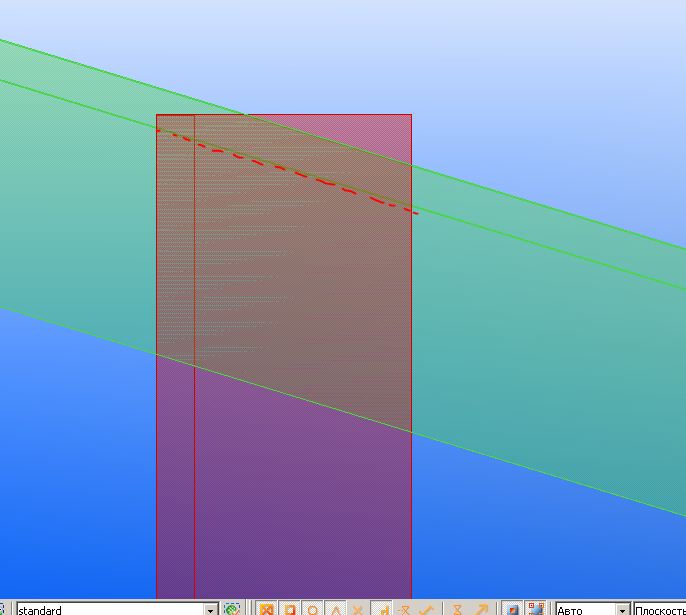

Почему делаю обрезать деталь многоугольником получается такая "хрень"?
Вложения

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение dimitriy_popov » 09 дек 2013, 07:21

PPS писал(а):Почему делаю обрезать деталь многоугольником получается такая "хрень"?
опиши продробности того, что хочется получить в итоге.

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение PPS » 09 дек 2013, 07:29

Надо сварить два прокатных двутавра.
И соотв. сделать вырезы у обоих как на скрине.
Вложения

Алексей
Сообщения: 118
Регистрация: 06 мар 2012, 14:17

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Алексей » 09 дек 2013, 08:18

PPS писал(а):Почему делаю обрезать деталь многоугольником получается такая "хрень"?
PPS, попробуйте красные ручки выреза, которые справа передвинуть за пределы разрезаемого профиля колонны. Тогда может быть профиль и перестанет вырождаться.

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение PPS » 09 дек 2013, 08:32

Алексей писал(а):
PPS писал(а):Почему делаю обрезать деталь многоугольником получается такая "хрень"?
PPS, попробуйте красные ручки выреза, которые справа передвинуть за пределы разрезаемого профиля колонны. Тогда может быть профиль и перестанет вырождаться.
Вырождение происходит на границе пояса и фаски (закругление к стенке), сдвиг на 0,4мм и все в порядке. :)

CFIFT
Сообщения: 96
Регистрация: 24 июн 2013, 12:23

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение CFIFT » 20 дек 2013, 13:47

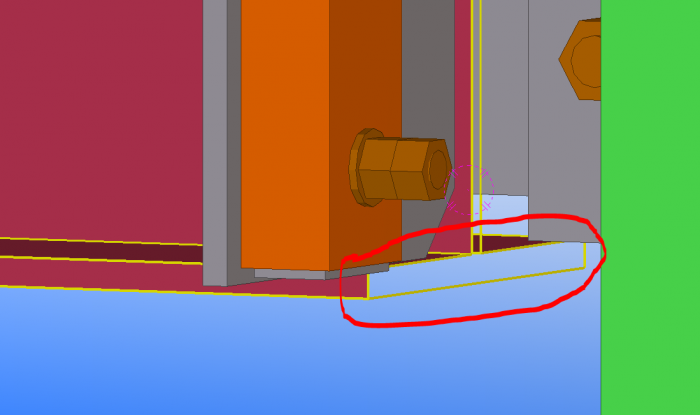

Чего то Текла перестала нормально обрезать. Пытаюсь подрезать вальцованной полкой гофрированную стенку, а получается только прорезь
Стенка - полибалка с фасками. Где я ошибся или Текла глючит? Как подрезать?

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение meart » 20 дек 2013, 14:44

CFIFT писал(а):Чего то Текла перестала нормально обрезать. Пытаюсь подрезать вальцованной полкой гофрированную стенку, а получается только прорезь
Стенка - полибалка с фасками. Где я ошибся или Текла глючит? Как подрезать?
Если я правильно понял, вы подрезаете деталь-деталью.. Текла соответственно и вырезает деталь из детали. Просто увеличьте толщину полки, чтобы она полностью "поглотила" лишнюю часть стенки и повторите вырез.
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

CFIFT
Сообщения: 96
Регистрация: 24 июн 2013, 12:23

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение CFIFT » 20 дек 2013, 15:56

meart писал(а):Если я правильно понял, вы подрезаете деталь-деталью.. Текла соответственно и вырезает деталь из детали. Просто увеличьте толщину полки, чтобы она полностью "поглотила" лишнюю часть стенки и повторите вырез.
Спасибо, сделал по вашему совету, все получилось. Странно только, что xs_enable_inner_contours_in_cut_parts не работает как положено.

Buka
Сообщения: 5
Регистрация: 18 мар 2014, 12:35

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Buka » 18 мар 2014, 13:04

Добрый день,

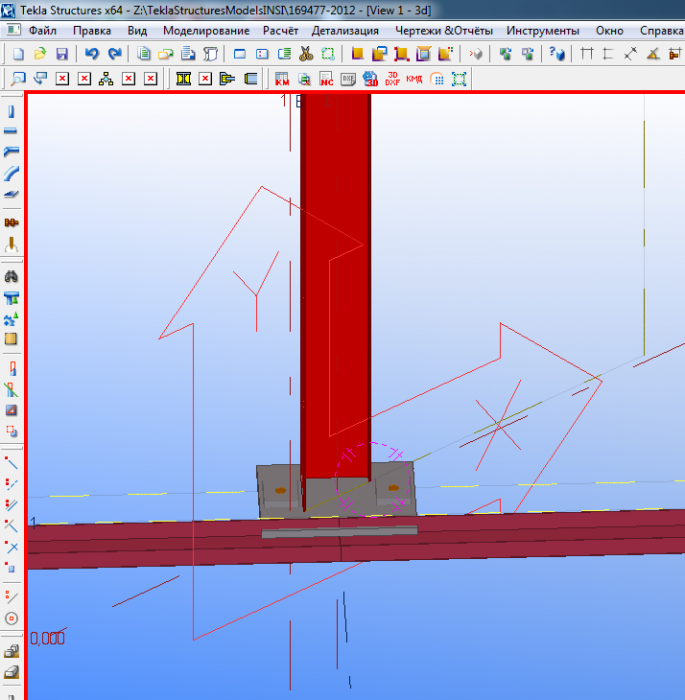

Мне нужно создать компонент типа "Соединение" ("Connection") для 2х деталей, который в числе прочего подрезал бы эти 2 детали относительно точек создания (ручек), на одинаковое расстояние в разные стороны, таким образм, чтобы получился шов, допустим 20мм.

Вопрос: каким образом мне правильно сделать привязки? к каким плоскостям мне привязываться?

Надеюсь, мой вопрос понятен и заранее благодарю за помощь.
Вложения

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение CuPo>I<a » 18 мар 2014, 13:25

к плоскости компонента
и если хотите, чтобы узел перемещался вместе с перемещением базовых точек, нужно при создании в типе положения выбрать "плоскость, соединяющая конечные точки"

Buka
Сообщения: 5
Регистрация: 18 мар 2014, 12:35

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Buka » 18 мар 2014, 15:31

CuPo>I<a писал(а):к плоскости компонента
и если хотите, чтобы узел перемещался вместе с перемещением базовых точек, нужно при создании в типе положения выбрать "плоскость, соединяющая конечные точки"
Большое спасибо, действительно по умолчанию в типе положения стяло "Середина" и из за этого не получалось привязаться к плоскости компонента, в этом была проблема.

Zheka
Сообщения: 3
Регистрация: 03 июн 2014, 12:27

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Zheka » 17 июл 2014, 11:59

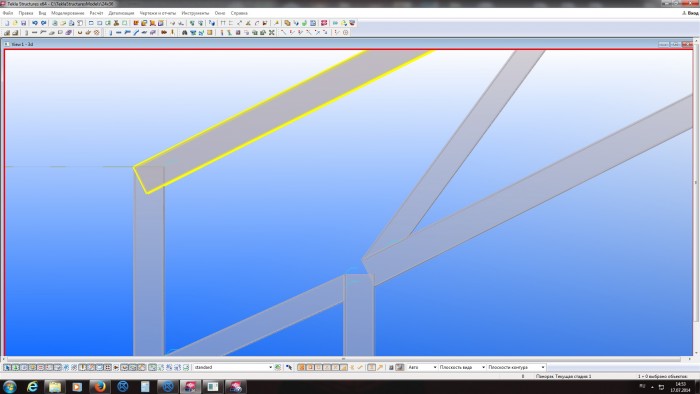

Подскажите как сделать сопряжение между деталями вертикальной и горизонтальной фермами?
Сопряжение ферм.jpg

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Таран Д. А. » 17 июл 2014, 16:20

Zheka писал(а):Подскажите как сделать сопряжение между деталями вертикальной и горизонтальной фермами?
Сопряжение ферм.jpg
Вариантов масса.
Более точно опиши.
Хотя бы скажи на болтах или на сварке.
Ну и смотря что там по расчетной схеме.
Если шарнир то есть серии http://topengineer.ru/sample/3dmodel/pr ... e-km-i-kmd
Что то типо того.

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение alstey » 17 июл 2014, 16:31

Таран Д. А. писал(а):Если шарнир то есть серии http://topengineer.ru/sample/3dmodel/pr ... e-km-i-kmd
Симпатичные конструкции. Проектировали, или КМД? Что это, вообще?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Таран Д. А. » 17 июл 2014, 16:34

alstey писал(а):
Таран Д. А. писал(а):Если шарнир то есть серии http://topengineer.ru/sample/3dmodel/pr ... e-km-i-kmd
Симпатичные конструкции. Проектировали, или КМД? Что это, вообще?
КМ КМД. Это гараж.
Но конструкция крайне типовая. Есть целая серия по таим фермам.

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение alstey » 17 июл 2014, 19:07

alstey писал(а):Но конструкция крайне типовая. Есть целая серия по таим фермам.
Ну-ка подскажи пжл, что за серия? Уникон, Унитек? Или что-то другое?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Таран Д. А. » 20 июл 2014, 12:20

alstey писал(а):
alstey писал(а):Но конструкция крайне типовая. Есть целая серия по таим фермам.
Ну-ка подскажи пжл, что за серия? Уникон, Унитек? Или что-то другое?
Совдеп серии

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение alstey » 21 июл 2014, 12:58

Таран Д. А. писал(а):Совдеп серии
А поконкретней?

Antonio
Сообщения: 29
Регистрация: 25 фев 2014, 12:15

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Antonio » 19 авг 2014, 11:00

Добрый день, знающие люди! Помогите советом, суть проблемы: требуется КМД на резервуар цилиндрической формы, по высоте резервуар разделен на несколько частей и для полного провара требуется выполнить разделку кромок на изогнутом по радиусу листе. как это сделать??? :shock:

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение CuPo>I<a » 19 авг 2014, 11:24

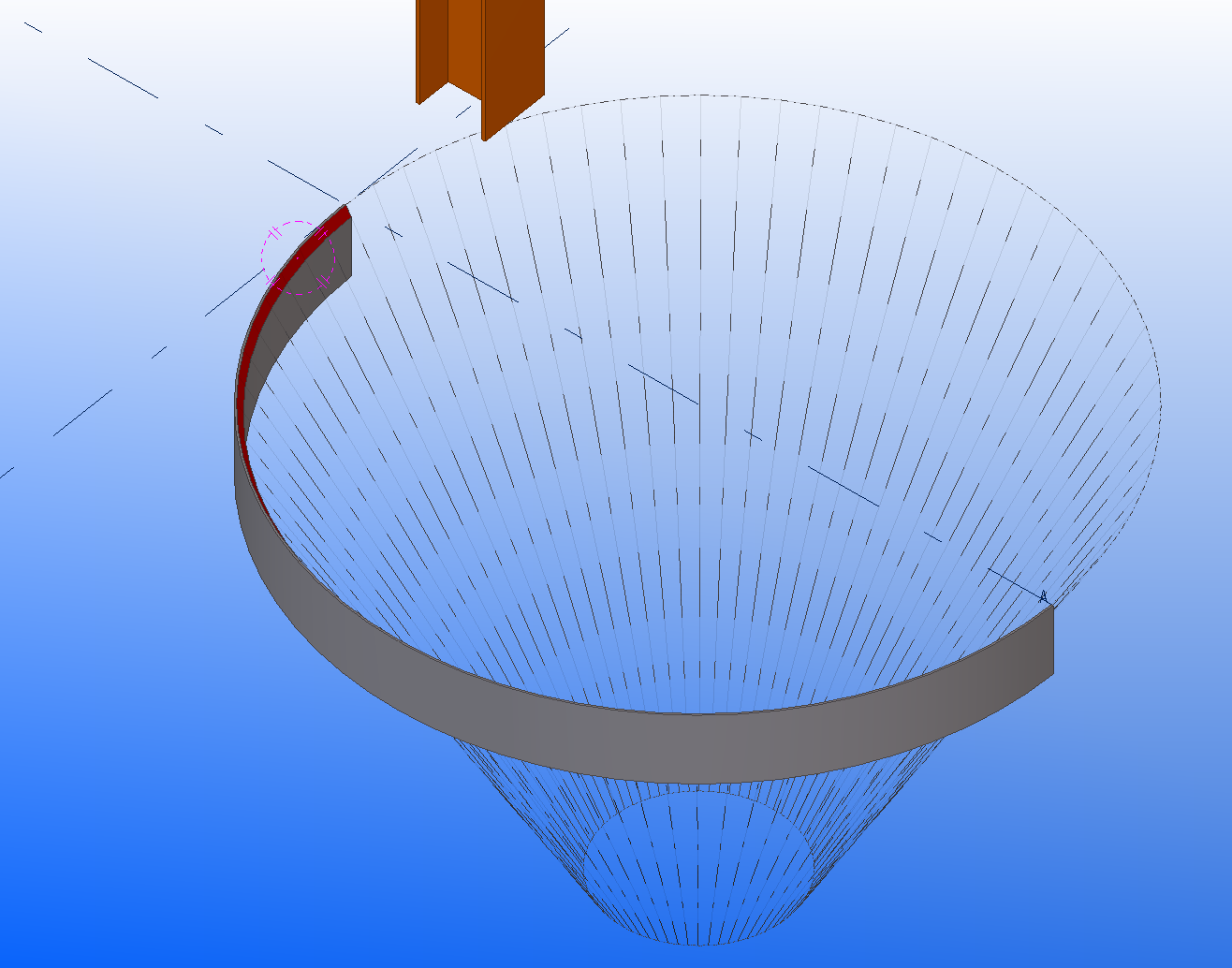

построить конус и им вырезать лист

Antonio
Сообщения: 29
Регистрация: 25 фев 2014, 12:15

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Antonio » 19 авг 2014, 11:33

тогда еще один глупый вопрос: как построить конус???

MikhailK
Сообщения: 50
Регистрация: 19 дек 2013, 12:51
Откуда: Мурманск
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение MikhailK » 19 авг 2014, 11:56

Стандартный параметрический профиль:

ELD200*150*200*150

Вместо цифр свои значения поставить и будет конус.
свои разработки складирую тут: http://cadsupport.ru

Antonio
Сообщения: 29
Регистрация: 25 фев 2014, 12:15

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Antonio » 19 авг 2014, 12:06

у меня такого нет (((

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение CuPo>I<a » 19 авг 2014, 12:34

а так?

Antonio
Сообщения: 29
Регистрация: 25 фев 2014, 12:15

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Antonio » 19 авг 2014, 13:27

ОПА!!! так есть! спасибо! у меня еще есть вопрос, но там надо картинку заскринить. скрины сделать не проблема, а как их сюда на форум выгрузить?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Таран Д. А. » 19 авг 2014, 14:24

Конусы строят из листового металла так что в ведомости должен быть лист.
Мы делаем немного все сложнее но зато можно делать нормальные ведомости ну и сама форма может быть любой.
Я делаю параметрический профиль переменного сечения для колонн и называю его листовой сталью.
Ну а саму разделоску конусом само то.

Antonio
Сообщения: 29
Регистрация: 25 фев 2014, 12:15

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Antonio » 20 авг 2014, 09:45

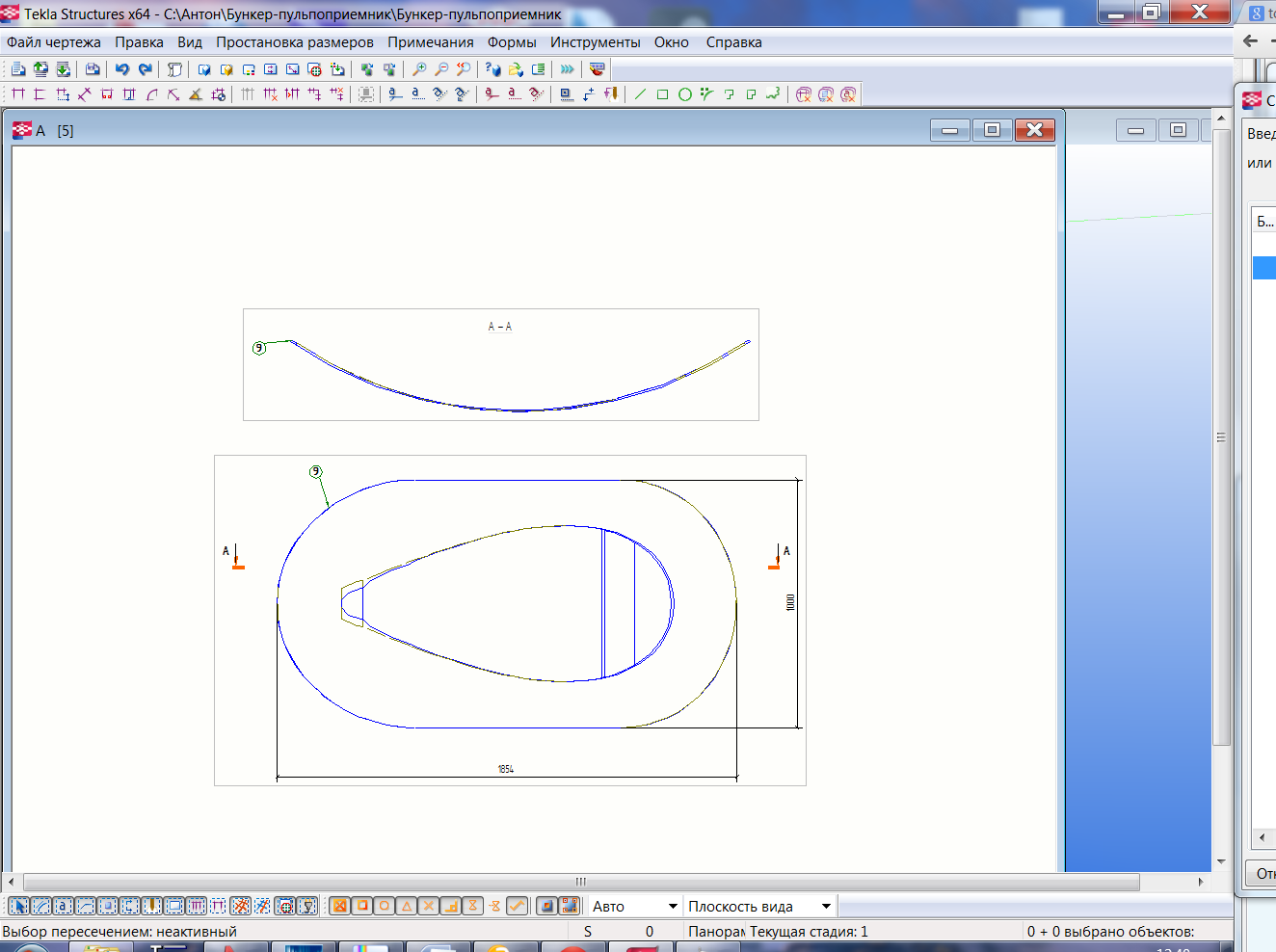

Добрый день! подскажите возможно ли построить развертку детали и если да, то как это сделать? на чертеже деталь дается в проекции, а как сделать развертку никак не пойму!
Вложения

Theantonio
Сообщения: 6
Регистрация: 26 янв 2015, 21:34

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Theantonio » 26 янв 2015, 21:47

Добрый вечер! Не совсем уверен, в эту тему ли мой вопрос, но, думаю, мои проблемы из-за неправильной подрезки/подгонки. На определенном этапе моделирования исчезли торцы всех профилей из модели, а также не видно подрезов деталей, выполненных "антителом". До этого замоделировал площадку, где много раз использовал инструмент "подгонка". Возможно ли влияние "вырожденных" тел на всю модель в целом? Может кто сталкивался с такой ситуацией? Как с этим бороться? Пробовал скопировать текущую модель по стадиям в новую - все стало в порядке с отображением, но не охота терять чертежи из первой. Заранее спасибо за Ваши ответы!

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Таран Д. А. » 27 янв 2015, 11:36

Theantonio писал(а):Добрый вечер! Не совсем уверен, в эту тему ли мой вопрос, но, думаю, мои проблемы из-за неправильной подрезки/подгонки. На определенном этапе моделирования исчезли торцы всех профилей из модели, а также не видно подрезов деталей, выполненных "антителом". До этого замоделировал площадку, где много раз использовал инструмент "подгонка". Возможно ли влияние "вырожденных" тел на всю модель в целом? Может кто сталкивался с такой ситуацией? Как с этим бороться? Пробовал скопировать текущую модель по стадиям в новую - все стало в порядке с отображением, но не охота терять чертежи из первой. Заранее спасибо за Ваши ответы!
Если в модели есть ошибка с подрезкой модель может превратиться в крайне неточную. то есть вся будет дрожать.
Это происходит из за того что балка получает бесконечное удлинение.
А точность модели текла зависит от габаритов конструкции.
чем больше конструкций тем ниже точность отрисовки.
Так получается что точность отрисовки снижается до придела.
При удалении проблемной балки все исправляется.

Светлана
Сообщения: 45
Регистрация: 30 янв 2015, 11:10
Откуда: Екатеринбург

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Светлана » 30 янв 2015, 11:28

Добрый день! Подскажите, пожалуйста, как снять фаску с ребра. Ребро подогнано под трубу антителом в плоскости сечения трубы

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Таран Д. А. » 30 янв 2015, 11:49

Попробуй разделку кромки сделать сваркой. Не пробовал не знаю получится ли при такой геометрии/

Светлана
Сообщения: 45
Регистрация: 30 янв 2015, 11:10
Откуда: Екатеринбург

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Светлана » 30 янв 2015, 11:56

если применять команду "обрезать деталь другой деталью",то tekla не воспринимает сварку как деталь

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Таран Д. А. » 30 янв 2015, 15:52

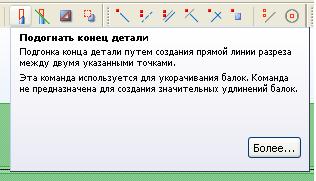

Разделку кромки можно в 20 текле делать.
Сварка может разделку сделать.
Пробуйте.
Смотри 21:40
phpBB [media]

Theantonio
Сообщения: 6
Регистрация: 26 янв 2015, 21:34

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Theantonio » 30 янв 2015, 20:41

Таран Д. А. писал(а):
Theantonio писал(а):Добрый вечер! Не совсем уверен, в эту тему ли мой вопрос, но, думаю, мои проблемы из-за неправильной подрезки/подгонки. На определенном этапе моделирования исчезли торцы всех профилей из модели, а также не видно подрезов деталей, выполненных "антителом". До этого замоделировал площадку, где много раз использовал инструмент "подгонка". Возможно ли влияние "вырожденных" тел на всю модель в целом? Может кто сталкивался с такой ситуацией? Как с этим бороться? Пробовал скопировать текущую модель по стадиям в новую - все стало в порядке с отображением, но не охота терять чертежи из первой. Заранее спасибо за Ваши ответы!
Если в модели есть ошибка с подрезкой модель может превратиться в крайне неточную. то есть вся будет дрожать.
Это происходит из за того что балка получает бесконечное удлинение.
А точность модели текла зависит от габаритов конструкции.
чем больше конструкций тем ниже точность отрисовки.
Так получается что точность отрисовки снижается до придела.
При удалении проблемной балки все исправляется.
Спасибо за Ваш ответ! Буду иметь ввиду. Моя проблема оказалось банально проста - настройка "видимость деталей" слетела с "точно" на "быстрый". Подгонка оказалась в этот раз ни при чем. :)

Светлана
Сообщения: 45
Регистрация: 30 янв 2015, 11:10
Откуда: Екатеринбург

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Светлана » 02 фев 2015, 07:27

[quote="Таран Д. А."]Разделку кромки можно в 20 текле делать.
Сварка может разделку сделать.
Пробуйте.
Смотри 21:40

Спасибо за ответ! Я пока работаю в 19-й версии :cry: , но буду иметь ввиду.

Alexandra
Сообщения: 1
Регистрация: 16 фев 2015, 16:34

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Alexandra » 16 фев 2015, 16:41

Добрый день! Возможно, у меня глупый вопрос, но прошу не судить строго,только начала изучать, подскажите ,пожалуйста, как можно ли снова удлинить элемент после выполнения команды "Подгонка конца детали"? Заранее благодарна.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Таран Д. А. » 16 фев 2015, 17:02

Alexandra писал(а):Добрый день! Возможно, у меня глупый вопрос, но прошу не судить строго,только начала изучать, подскажите ,пожалуйста, как можно ли снова удлинить элемент после выполнения команды "Подгонка конца детали"? Заранее благодарна.
Просто перемести подгонку дальше балка сама удлинится.

aqzaxs
Сообщения: 21
Регистрация: 24 ноя 2014, 16:47

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение aqzaxs » 21 фев 2015, 17:34

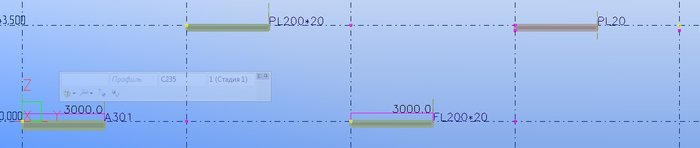

что редактировать в эту балку что бы получить вторую?
балка бетон. прям. сеч.
пробовал редактированием по месту , но изменяется вся длина
Вложения
2015-02-21 16-15-52 AutoCAD 2013.png
2015-02-21 16-15-52 AutoCAD 2013.png (5.55 КБ) 22517 просмотров

Аватара пользователя
ENGINEER
Сообщения: 115
Регистрация: 07 дек 2011, 03:41
Откуда: Хабаровск

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение ENGINEER » 14 май 2015, 14:17

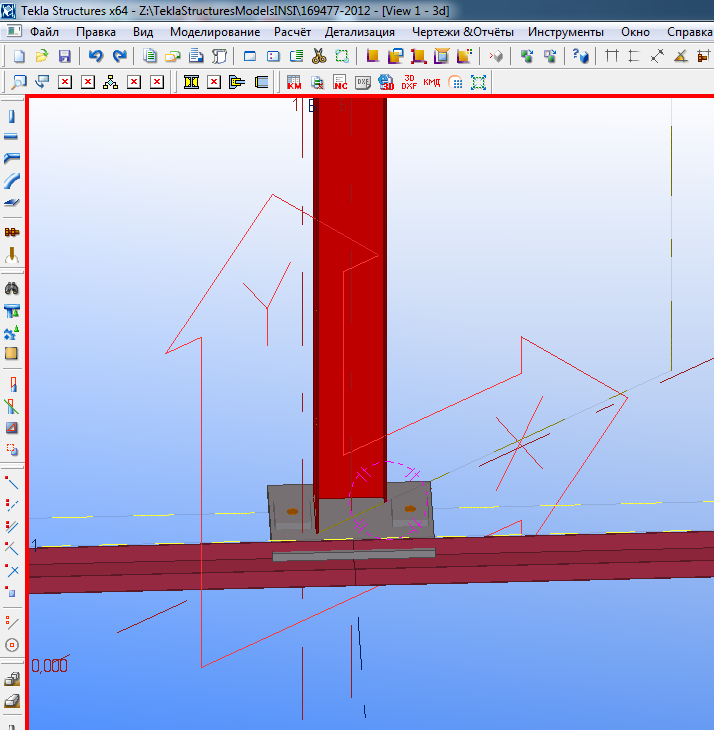

Доброе время суток! Вопрос такой, колонна, крестовое сечение из двутавров 50ш + такие же по бокам. Подрезкой подставляю тавры с обеих сторон и в спецификации получают 3 таких двутавра. Как быть? Разделить в ведомости расхода стали часть этих профилей пополам :)

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение CuPo>I<a » 14 май 2015, 14:35

ENGINEER писал(а):...Как быть?...
использовать тавры

Аватара пользователя
ENGINEER
Сообщения: 115
Регистрация: 07 дек 2011, 03:41
Откуда: Хабаровск

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение ENGINEER » 14 май 2015, 14:39

Логично, значит создать новый профиль тавра половинку 50ш !?! Спасибо

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение CuPo>I<a » 14 май 2015, 15:30

тавры уже есть в базе, не надо ничего создавать

dyr
Сообщения: 50
Регистрация: 26 авг 2012, 20:59

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение dyr » 30 янв 2017, 14:56

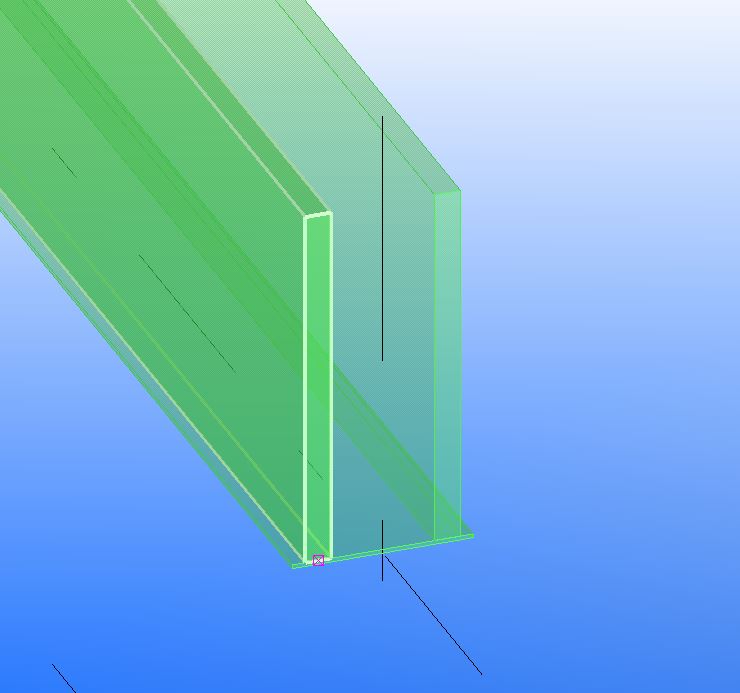

Прошу не пинать, может было уже. При подрезке или подгонте на экране зачастую остается изображение подрезаемой плоскости. Как ее эффективно скрыть? Или настройки, чтобы не появлялись плоскости подрезки. СПС

Kivik
Сообщения: 9
Регистрация: 17 мар 2016, 15:11

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Kivik » 20 сен 2017, 10:13

День добрый! Появилась непонятная проблема с подрезками профилей. Работаю в 20 текле, пользуюсь инструментом "обрезать деталь по линии". С недавнего времени (последние несколько моделей) при экспорте файлов ЧПУ в nc файлике для профиля записывается длина по конечным точкам без учета подрезок. Почему так происходит? Открываю старую модель, создаю файл ЧПУ - все хорошо, подрезки учтены. А в новой модели не хочет. Как решить эту проблему?

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение meart » 20 сен 2017, 16:18

Kivik писал(а):
20 сен 2017, 10:13
День добрый! Появилась непонятная проблема с подрезками профилей. Работаю в 20 текле, пользуюсь инструментом "обрезать деталь по линии". С недавнего времени (последние несколько моделей) при экспорте файлов ЧПУ в nc файлике для профиля записывается длина по конечным точкам без учета подрезок. Почему так происходит? Открываю старую модель, создаю файл ЧПУ - все хорошо, подрезки учтены. А в новой модели не хочет. Как решить эту проблему?

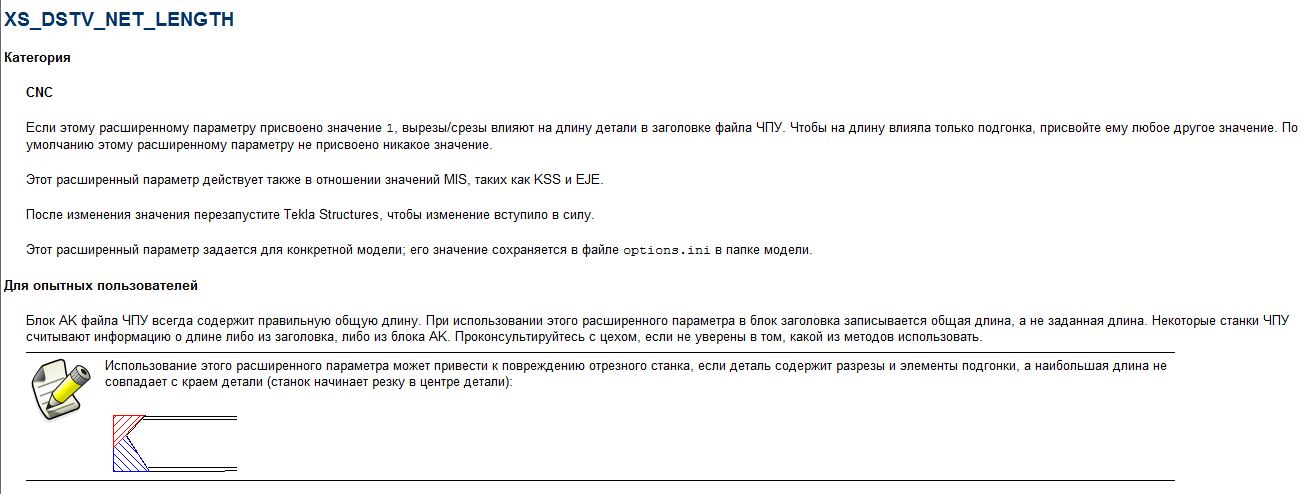

посмотрите этот параметр.. возможно в нём решение вашей проблемы.
Вложения
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Kivik
Сообщения: 9
Регистрация: 17 мар 2016, 15:11

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Kivik » 21 сен 2017, 07:34

Спасибо огромное!!! Параметр решил проблему ) технологи будут рады!

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение PPS » 26 мар 2018, 12:35

Здравствуйте!

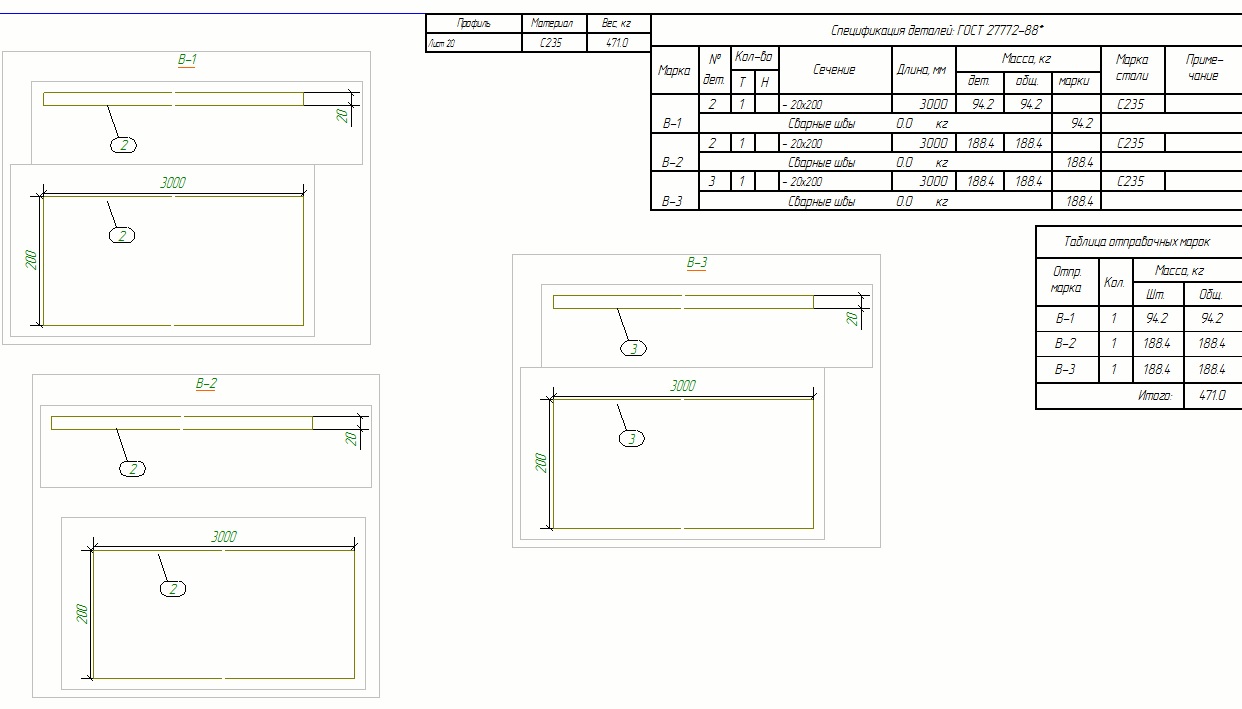

Столкнулся со следующим: делаю балку из профиля и делаю балку из листа (PL, FL) и делаю такого же размера лист пластиной. После подрезки. Массу в спецификации считает у профиля и пластины нормально как обрезано, а у балки из PL или FL игнорируя подрезку (от точки до точки построения). массу считаю параметром weight_gross, при запросе из модели массу показывает с подрезкой. tekla 16.0 )), открыл модель в 19.0, 21.1 шаблоны те же, массу считает нормально.
Может есть расширенный какой параметр отвечающий за подсчет массы пластины или это внутри программы сидит и только смена версии поможет?
Вложения

Виталий Т
Сообщения: 3
Регистрация: 28 май 2018, 13:12

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Виталий Т » 28 май 2018, 13:37

Добрый день. Подскажите как сделать подрезку, чтоб получилась вот такая балка как на опорной модели вторая картинка справа от стойки. Именно с такими плавными переходами. Дело в том что все инструменты подрезки прямолинейные. Как получить такие плавные линии?
Вложения

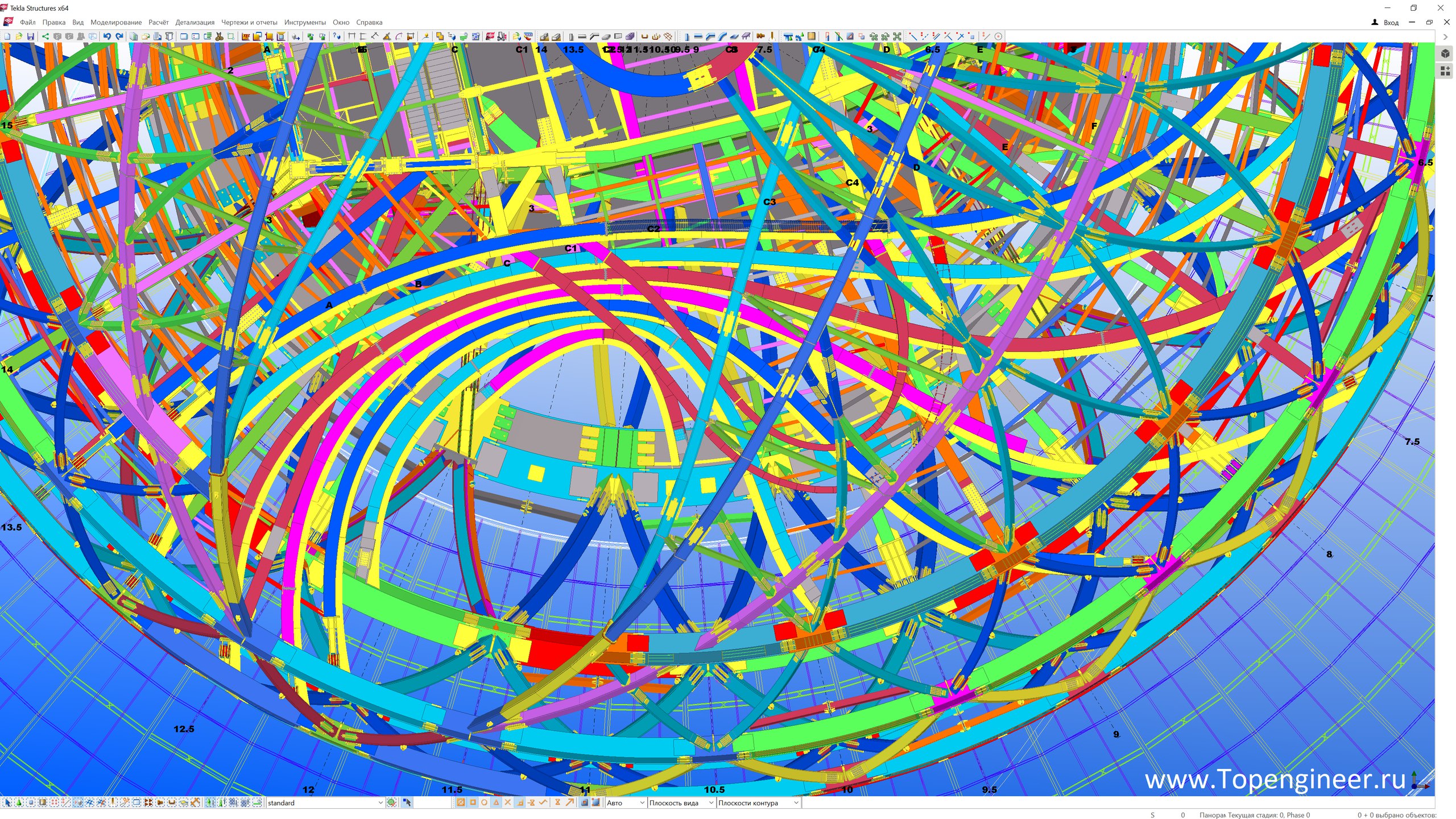

Опорная модель.JPG

Алексей
Сообщения: 118
Регистрация: 06 мар 2012, 14:17

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Алексей » 28 май 2018, 16:25

Насколько мне известно, в Текле нет таких инструментов подрезки. На мой взгляд, выхода два:
1. Пробовать создавать профиль такого контура;
2. Импортировать геометрию, например из Rhino или...., наверно, из SketchUp.

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение meart » 28 май 2018, 16:28

3. отрезать разрезом по многоугольнику со скругленными фасками.
4. вырез деталь деталью.
:?
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Виталий Т
Сообщения: 3
Регистрация: 28 май 2018, 13:12

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Виталий Т » 28 май 2018, 16:40

Алексей писал(а):
28 май 2018, 16:25
Насколько мне известно, в Текле нет таких инструментов подрезки. На мой взгляд, выхода два:
1. Пробовать создавать профиль такого контура;
2. Импортировать геометрию, например из Rhino или...., наверно, из SketchUp.
Импортировать мне нравится, только есть вопрос импортируется как опорная модель, или всё-таки это будет нормальная редактируемая геометрия?
meart писал(а):
28 май 2018, 16:28
3. отрезать разрезом по многоугольнику со скругленными фасками.
4. вырез деталь деталью.
:?
Немного танцы с бубном, т.к. слишком много фасок. И чтоб вырезать деталью, надо иметь деталь нужной степени скругления.

Алексей
Сообщения: 118
Регистрация: 06 мар 2012, 14:17

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Алексей » 28 май 2018, 19:32

Виталий Т писал(а):
28 май 2018, 16:40
Алексей писал(а):
28 май 2018, 16:25
Насколько мне известно, в Текле нет таких инструментов подрезки. На мой взгляд, выхода два:
1. Пробовать создавать профиль такого контура;
2. Импортировать геометрию, например из Rhino или...., наверно, из SketchUp.
Импортировать мне нравится, только есть вопрос импортируется как опорная модель, или всё-таки это будет нормальная редактируемая геометрия?
Виталий, это не опорная модель. Из Grasshopper тело любой формы можно передать в Теклу как "item". В Текле этому телу можно назначить любой материал, его можно подрезать (см. скрин).
Вложения

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение pavelkutas » 28 май 2018, 23:04

это же обычная балка со скругленными фасками, а вы ему грасхопер уже советуете, как-то вы слишком глубоко закопались)

обычные скругления по радиусу и т.д. и так норм работают:

Алексей
Сообщения: 118
Регистрация: 06 мар 2012, 14:17

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Алексей » 29 май 2018, 09:26

pavelkutas писал(а):
28 май 2018, 23:04
это же обычная балка со скругленными фасками, а вы ему грасхопер уже советуете, как-то вы слишком глубоко закопались)
Книгу переворошив,
намотай себе на ус -
все работы хороши,
выбирай на вкус!

В. В. Маяковский

Виталий Т
Сообщения: 3
Регистрация: 28 май 2018, 13:12

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Виталий Т » 29 май 2018, 11:52

Коллеги, благодарю! Советы очень полезные. Понял что надо оба варианта попробовать. В зависимости от ситуации применять нужный. Спасибо! :D

Аватара пользователя
Metalkarkas
Сообщения: 41
Регистрация: 14 окт 2013, 10:06
Откуда: Раменское
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Metalkarkas » 02 июн 2018, 17:49

Можно ли как-то отобразить подрезку только для выбранных элементов или например, только для отображаемых. А то при включении подрезок появляется просто лес-лесной и найти нужную нереально.
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Отрезка, подгонка, антитело в Tekla Structures

Сообщение Таран Д. А. » 02 июн 2018, 20:26

Metalkarkas писал(а):
02 июн 2018, 17:49
Можно ли как-то отобразить подрезку только для выбранных элементов или например, только для отображаемых. А то при включении подрезок появляется просто лес-лесной и найти нужную нереально.
Разумеется можно
1) серой в настройках все кроме деталей и болтов.
2) Удали нужную сборку
3) Ctrl+Z
4) Вернется вся сборка и все ее элементы такие как сварки подрезки и антитела

Ответить
phpbb3 styles

Вернуться в «3D моделирование в Tekla Structures»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
