Вспомогательная геометрия в Tekla Structures

Сообщение Таран Д. А. » 08 фев 2012, 10:32

В данном разделе Вы можете задавать любые вопросы по вспомогательной геометрии в Tekla Structures.
Специалисты сайта http://TopEngineer.ru/ постараются ответить на все Ваши вопросы.
Рекомендуем подробно описывать свою проблему и подкреплять вопрос изображением.

Olga
Сообщения: 17
Регистрация: 13 апр 2012, 12:54

Re: Вспомогательная геометрия в Tekla Structures

Сообщение Olga » 13 апр 2013, 16:53

Здравствуйте!
У меня вот какой вопрос:
Были созданы несколько вспомогательных осей, созданы чертежи конструкций. И вот в какой-то момент все эти оси по неизвестной причине исчезли, соответственно на чертежах тоже. Может подскажете почему такое могло случиться?

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Вспомогательная геометрия в Tekla Structures

Сообщение vladimir_a » 13 апр 2013, 22:07

Olga писал(а):Здравствуйте!
У меня вот какой вопрос:
Были созданы несколько вспомогательных осей, созданы чертежи конструкций. И вот в какой-то момент все эти оси по неизвестной причине исчезли, соответственно на чертежах тоже. Может подскажете почему такое могло случиться?
осей сетки? если так могли изменить сетку они и исчезли

Olga
Сообщения: 17
Регистрация: 13 апр 2012, 12:54

Re: Вспомогательная геометрия в Tekla Structures

Сообщение Olga » 14 апр 2013, 12:09

Да, осей сетки. Случилось беда у сотрудника, поэтому не могу утверждать со 100% уверенностью, что изменений в сетку не вносилось. Но он говорит, что не изменял сетку) Поэтому и не могу понять причину. Может просто глюк случился?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Вспомогательная геометрия в Tekla Structures

Сообщение CuPo>I<a » 14 апр 2013, 18:41

брешет)) достаточно просто нажать "изменить" ничего не меняя чтобы все слетело...
блокировать надо сеточку, если трудно далось ее создание

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Вспомогательная геометрия в Tekla Structures

Сообщение Айдар » 15 апр 2013, 10:42

Olga писал(а):Здравствуйте!
У меня вот какой вопрос:
Были созданы несколько вспомогательных осей, созданы чертежи конструкций. И вот в какой-то момент все эти оси по неизвестной причине исчезли, соответственно на чертежах тоже. Может подскажете почему такое могло случиться?
Скорее удалили сетку, проверьте с помощью фильтра.
+1 блокировать нужно

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Вспомогательная геометрия в Tekla Structures

Сообщение Таран Д. А. » 17 апр 2013, 07:15

Айдар писал(а):
Olga писал(а):Здравствуйте!
У меня вот какой вопрос:
Были созданы несколько вспомогательных осей, созданы чертежи конструкций. И вот в какой-то момент все эти оси по неизвестной причине исчезли, соответственно на чертежах тоже. Может подскажете почему такое могло случиться?
Скорее удалили сетку, проверьте с помощью фильтра.
+1 блокировать нужно
Ты создал несколько вспомогательных осей- не применяй этот инструмент вовсе. Он криво работает. Так же по этой оси не создается автоматом вид.
Лучше добавить еще одну самостоятельную сетку. Если надо, то наклонить и переместитьл ее в нужное место.

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Вспомогательная геометрия в Tekla Structures

Сообщение PPS » 26 ноя 2013, 08:05

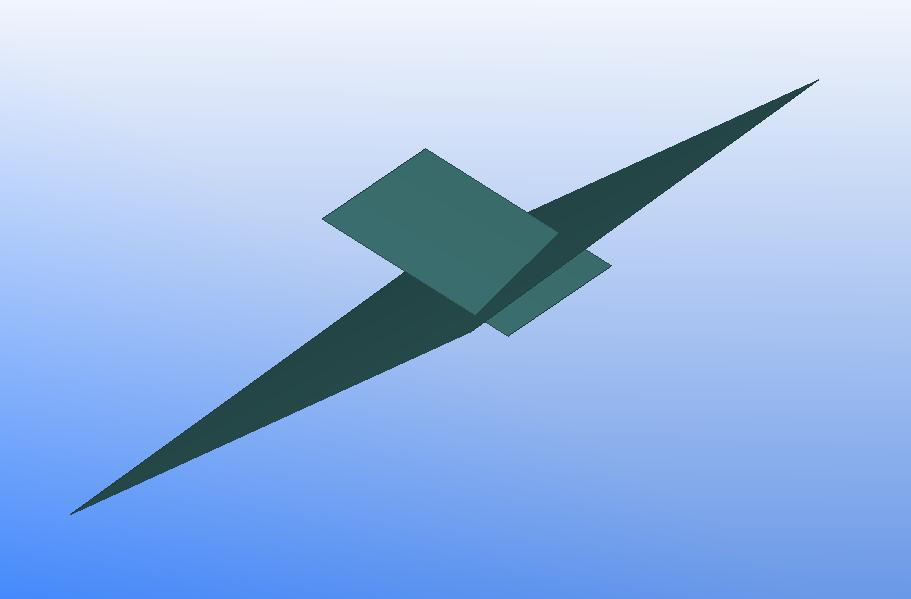

Как получить вспомогательную линию на пересечении двух плоскостей ?
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Вспомогательная геометрия в Tekla Structures

Сообщение Таран Д. А. » 26 ноя 2013, 10:52

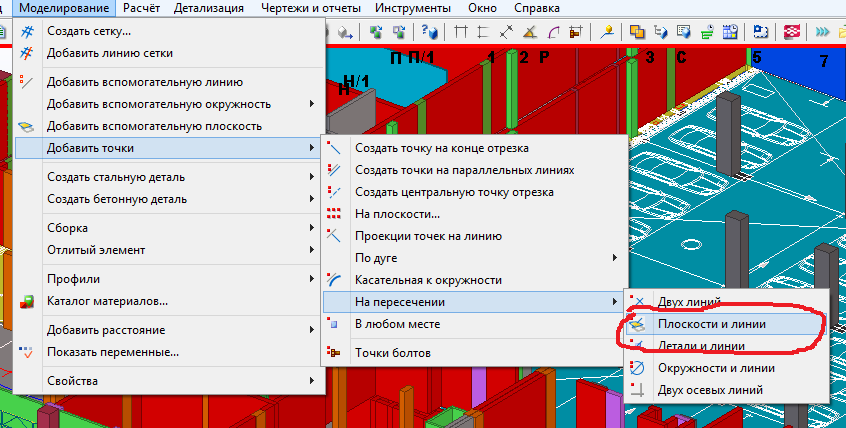

Очень просто
Укажи в правильном порядке
1) 0.0
2) ох (первой плоскости)
3) оу (первой плоскости)
4)Точку на грани другой плоскости
5) Вторую точку на грани плоскости

Этот инструмент строит пересечение плоскости 1,2,3 нажатие с прямой выбранной 4 и 5 нажатием.

RHSY
Сообщения: 175
Регистрация: 23 июл 2013, 09:42

Re: Вспомогательная геометрия в Tekla Structures

Сообщение RHSY » 26 ноя 2013, 11:36

Если нарисовать на плоскостях контурные пластины, чтобы они были вровень с плоскостями (т.е. не по середине), а потом из одной пластины вычесть другую (или отрезать одну по другой), то на линии реза и будет линия пересечения плоскостей. Немного неудобно, но и задача, которая не каждый день встречается.

logik777
Сообщения: 2
Регистрация: 30 дек 2014, 15:48

Re: Вспомогательная геометрия в Tekla Structures

Сообщение logik777 » 30 дек 2014, 15:50

C помощью инструментария построения вспомогательной линии и фиксаторов координат X,Y,Z можно легко построить вспомог отрезок на пересечении отрезков.
