Как нарисовать узел с диафрагмами в Tekla Structures?

Сообщение Mix » 03 апр 2013, 01:14

Доброго времени суток!

Изучаю Tekla Structures. После прочтения нескольких pdf документации проги, решил протестировать возможности. Хочу начертить узел, который когда чертил в автокаде.
И встала проблема, которую не знаю как лучше можно решить. Нужно начертить криволинейную пластину

У меня есть только одно решение. Импортировать геометрию пластины из dwg в каталог профилей и начертить колонну с таким профилем высоток 10 мм.
Но это как-то неудобно. Скажите пожалуйста, может быть есть способ лучше?

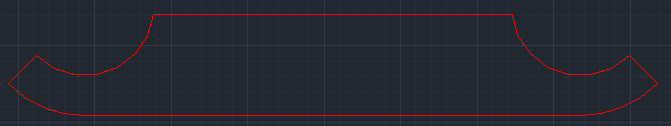

Сам узел

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Как нарисовать узел с диафрагмами?

Сообщение vladimir_a » 03 апр 2013, 06:23

а прикрепить картинку к сообщению несудьба?
Вложения
Последний раз редактировалось vladimir_a 03 апр 2013, 10:12, всего редактировалось 2 раза.

Bagiration
Сообщения: 52
Регистрация: 05 фев 2012, 14:02

Re: Как нарисовать узел с диафрагмами?

Сообщение Bagiration » 03 апр 2013, 09:22

Это делается достаточно легко.
Нужно 3 шага.
1. Начертить прямоугольную пластину с нужными габаритными размерами.
2. Делать фаски с помощью ручек (выдели пластину, с альтом выбери нужную ручку, фиолетового или жёлтого цвета, дальше сам разберись, задай нужный радиус).
3. Вырез под трубу можно легко сделать с помощью инструмента: детализация=>разрез детали=>другая деталь.

Если есть опыт, то на всё это у Вас уйдёт примерно 30-60 сек.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Как нарисовать узел с диафрагмами в Tekla Structures?

Сообщение Таран Д. А. » 08 апр 2013, 10:33

Если вы только начали осваивать Tekla Structures и хотите создать такой компонент, при этом чтоб он соединял балки под произвольным углом. То скорее всего вам надо будет долго разбиваться. Это не самый простой и удобный пример для освоения.
Если вопрос только в том как нарисовать такую пластину то это действительно достаточно просто.
Делаешь все как указано предыдущем сообщении.
Если все же нужен параметрический узел и систему параметризации такой пластины то набери меня в скайпе я покажу. Мой ник wildomen
