Re: Все по болтам в Tekla Structures

Сообщение ZMK » 18 окт 2013, 08:38

Jobber писал(а):Здравствуйте. У меня такой вопрос: хочу соединить четыре элемента (2 пластины 2 уголка) двумя монтажными болтами из-за малого расстояния между пластинами. И еще нужно чтобы в пластинах отверстия были d+6, а в уголках обычные. Как это можно сделать? На картинке попытался все это сделать функцией "болтовое соединение" - результат на скриншоте
Делаешь отверстия сначала в пластине +6, потом соединяешь через болт только уголки, минуя пластины.

igo
Сообщения: 15
Регистрация: 14 окт 2013, 15:46

Re: Все по болтам в Tekla Structures

Сообщение igo » 05 ноя 2013, 11:32

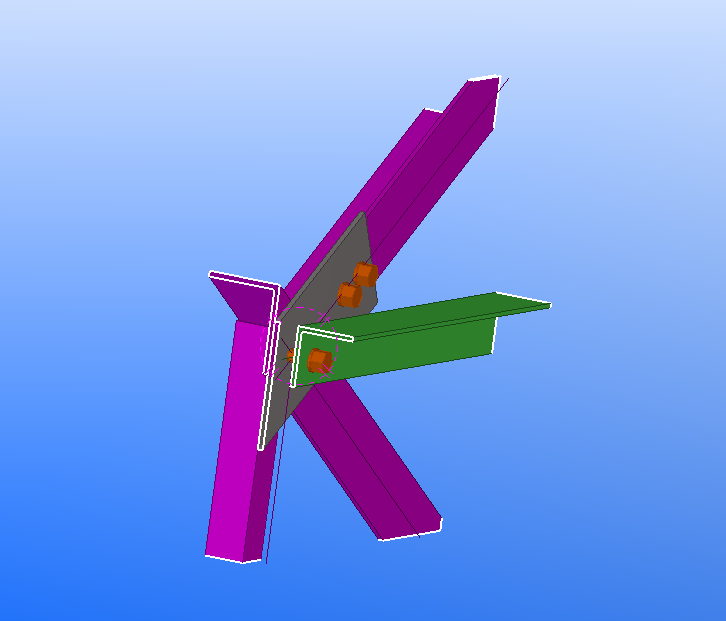

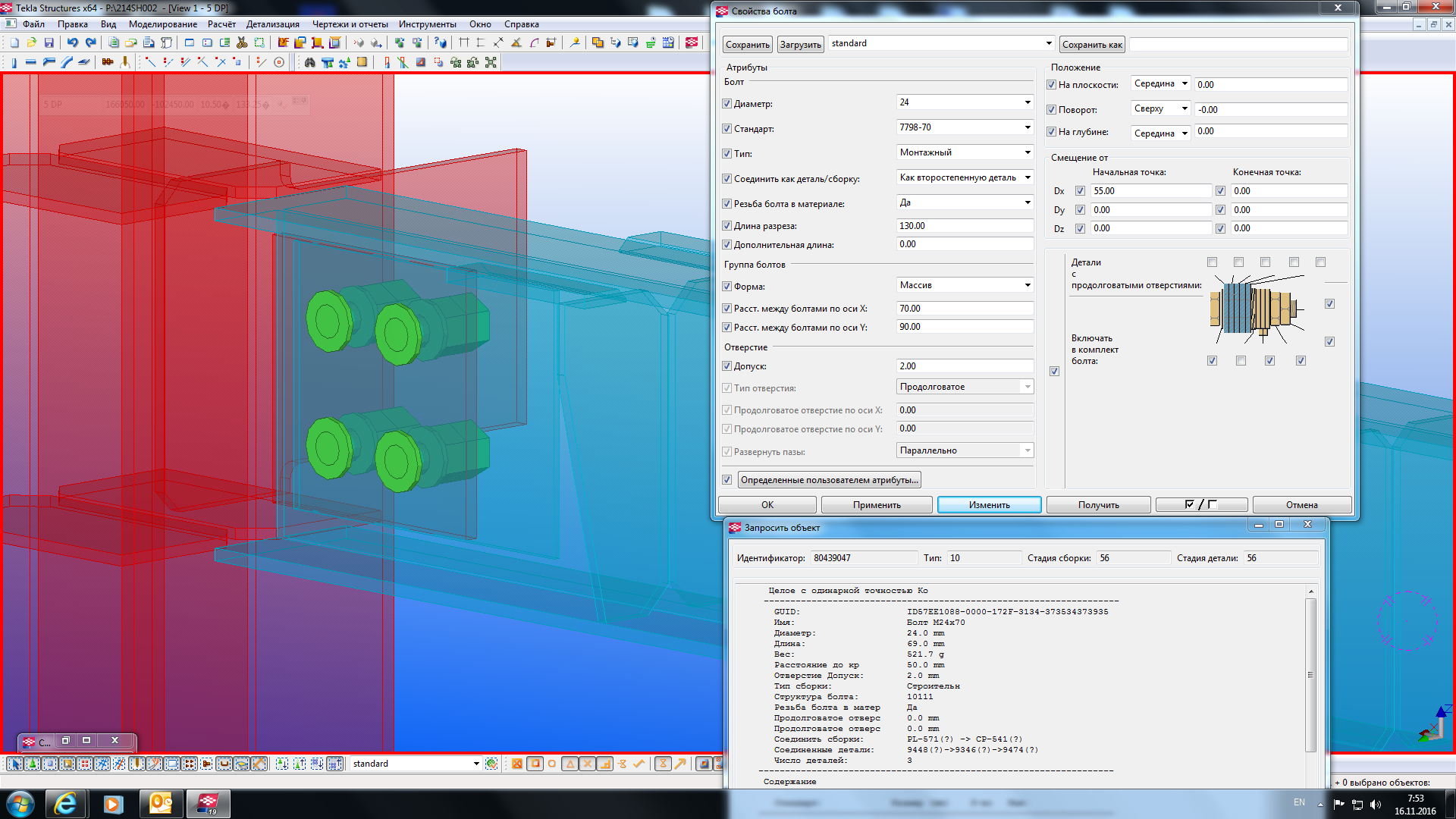

Здравствуйте. У меня небольшая проблема... Есть монтажный стык... его нужно стянуть уголками... прорисовал 2 уголка... между ними просвет 75 или 50 мм. вставлю болт а он не подходит. есть 2 проблемы..
1. не хватает длины болта;
2. гайка закручена в упор по резьбе не ухватив второй уголок.

Аватара пользователя
teandrey89
Сообщения: 120
Регистрация: 11 июл 2012, 01:18
Откуда: Saint Petersburg

Re: Все по болтам в Tekla Structures

Сообщение teandrey89 » 05 ноя 2013, 13:29

igo писал(а):Здравствуйте. У меня небольшая проблема... Есть монтажный стык... его нужно стянуть уголками... прорисовал 2 уголка... между ними просвет 75 или 50 мм. вставлю болт а он не подходит. есть 2 проблемы..
1. не хватает длины болта;
2. гайка закручена в упор по резьбе не ухватив второй уголок.
Пришли скрины.
Возможно нужно увеличить длину болта и соответственно диаметр.
Крайний вариант нужно делать отверстия отдельно в каждом уголке и вводить шпильку раз такого длинного болта нет.

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 06 ноя 2013, 14:34

igo писал(а):Здравствуйте. У меня небольшая проблема... Есть монтажный стык... его нужно стянуть уголками... прорисовал 2 уголка... между ними просвет 75 или 50 мм. вставлю болт а он не подходит. есть 2 проблемы..
1. не хватает длины болта;
2. гайка закручена в упор по резьбе не ухватив второй уголок.
без скринов втрудно понять что надо получить...
1. Как говорилось ранее, изменить на болт побольше.
2. Попробывать изменить длину разреза в свойстве болтов.

RHSY
Сообщения: 175
Регистрация: 23 июл 2013, 09:42

Re: Все по болтам в Tekla Structures

Сообщение RHSY » 11 ноя 2013, 16:00

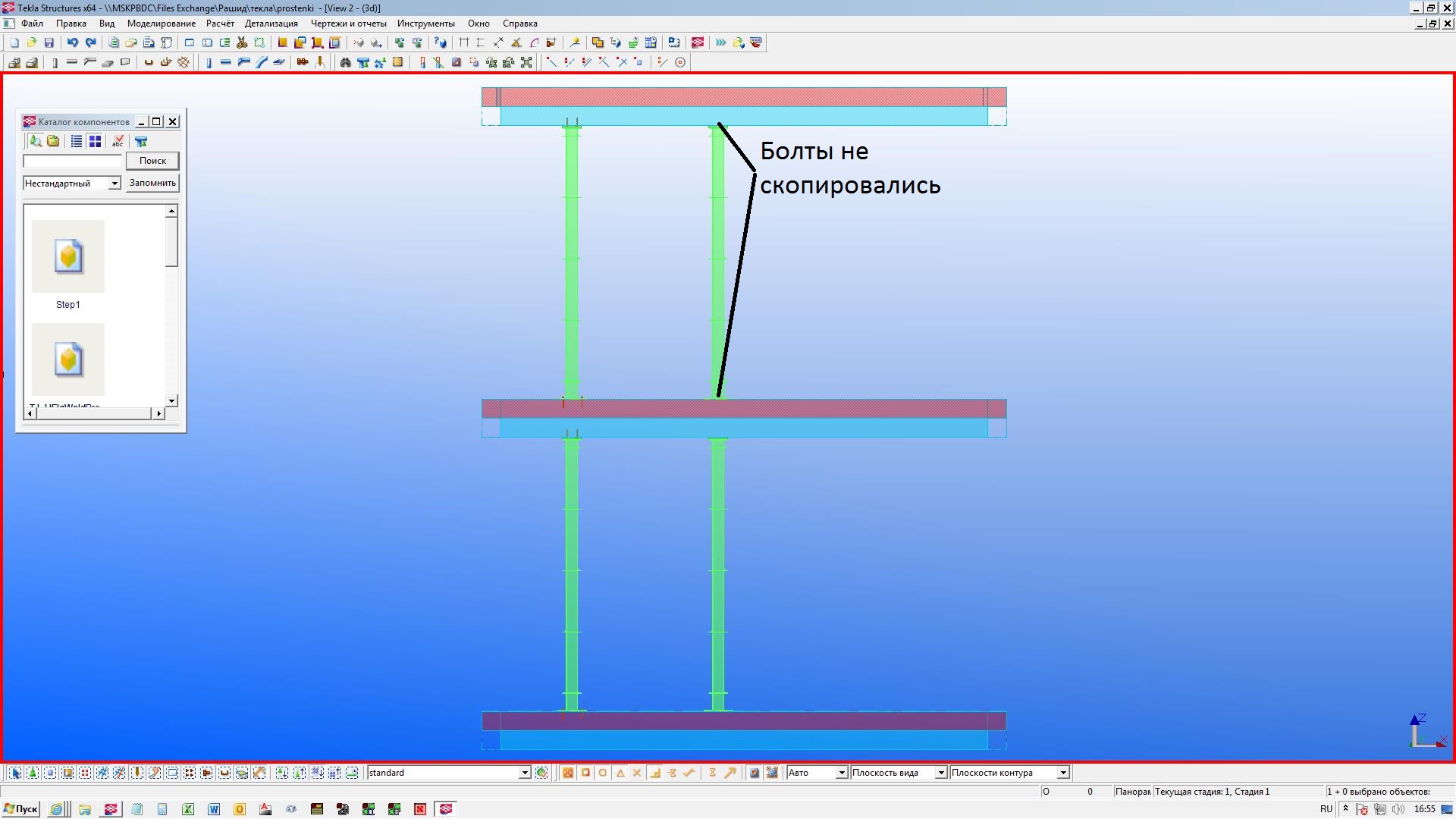

Уважаемые коллеги, подскажите как правильно скопировать болты. Необходимо скопировать несколько одинаковых сборок и нужно скопировать их вместе с болтами, но почему то болты не копируются. Эта тема где то уже обсуждалась, но найти не смог.
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 18 ноя 2013, 10:29

RHSY писал(а):Уважаемые коллеги, подскажите как правильно скопировать болты. Необходимо скопировать несколько одинаковых сборок и нужно скопировать их вместе с болтами, но почему то болты не копируются. Эта тема где то уже обсуждалась, но найти не смог.
Все узлы должны быть только в компонентах.

RHSY
Сообщения: 175
Регистрация: 23 июл 2013, 09:42

Re: Все по болтам в Tekla Structures

Сообщение RHSY » 18 ноя 2013, 15:33

Но ведь иногда они почему то копируются! Вот и хочу понять закономерность копирования. В любом случае спасибо.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 19 ноя 2013, 15:48

RHSY писал(а):Но ведь иногда они почему то копируются! Вот и хочу понять закономерность копирования. В любом случае спасибо.
Не копируются только в одном случае если ты копировал болты но не весь пакет.
Или хотя бы одна из деталей пакета была не такая или другой профиль или ориентация.
При использовании компонентов такой ситуации в принципе не бывает.

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение PPS » 12 дек 2013, 08:31

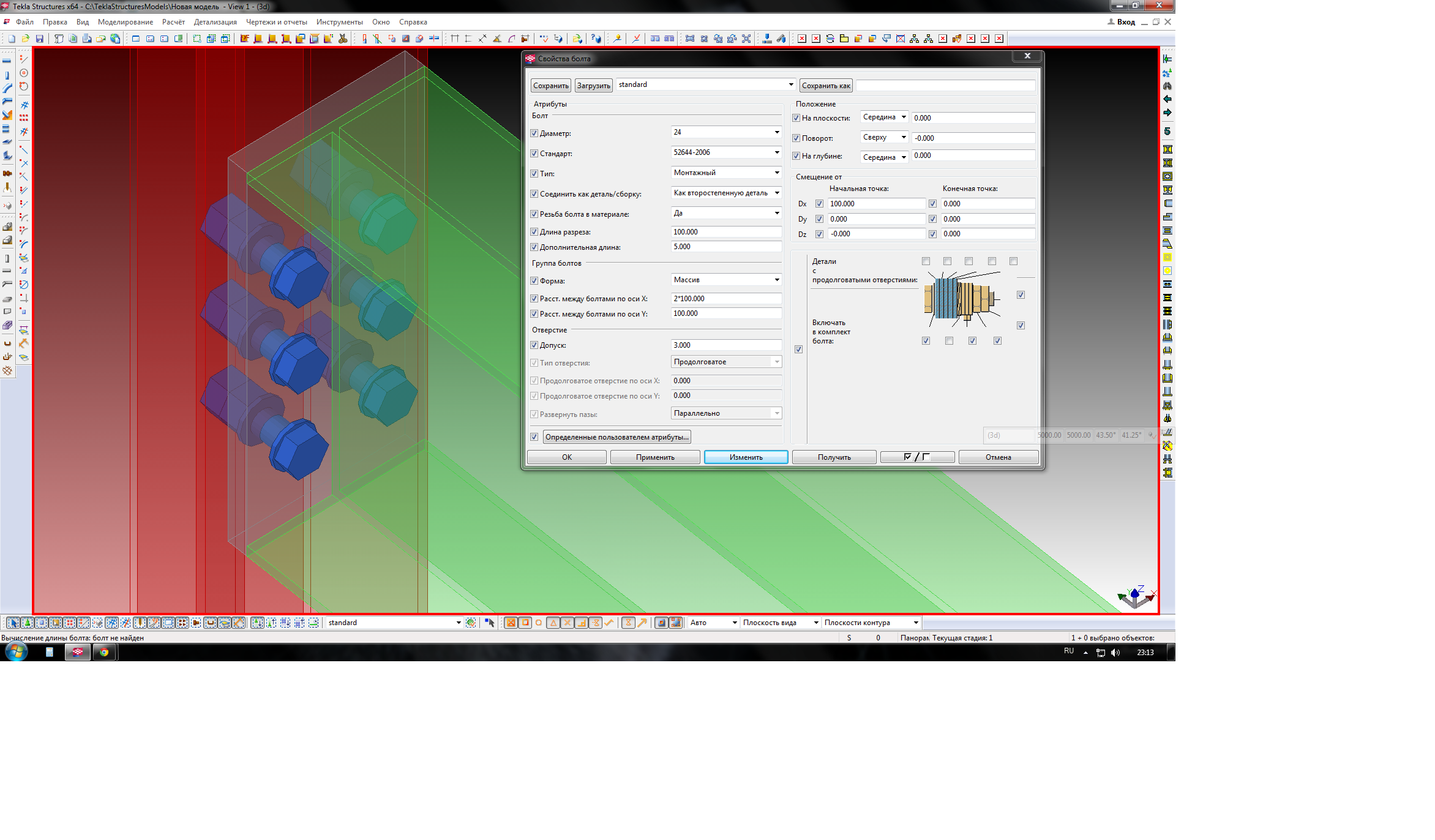

Болт создается длинный.
В параметрах менял конфликт, и 1 и 0 ставил - ничего.

У кого какие будут мысли? :?:

ps На скрине монорельс корявый - как его поправить? Новый создавать? Среда "topengineer". :( :( :(

pss при соединении только 2-ух листов все нормально, но добавляя в соединения еще 4 шайбы, начинается ерунда.
Вложения

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Все по болтам в Tekla Structures

Сообщение meart » 12 дек 2013, 09:00

PPS писал(а):Болт создается длинный.
В параметрах менял конфликт, и 1 и 0 ставил - ничего.

У кого какие будут мысли? :?:

ps На скрине монорельс корявый - как его поправить? Новый создавать? Среда "topengineer". :( :( :(

pss при соединении только 2-ух листов все нормально, но добавляя в соединения еще 4 шайбы, начинается ерунда.
у вас четыре болта созданы одним массивом? (если да - нужно сделать отдельные болты)
Текла, скорее всего, считает толщину пакета складывая толщину всех шайб, а не одной.. да и на чертеже отдельной шайбы будет отображены все четыре отверстия >_<
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

alant
Сообщения: 4
Регистрация: 12 мар 2013, 11:00

Re: Все по болтам в Tekla Structures

Сообщение alant » 26 дек 2013, 10:40

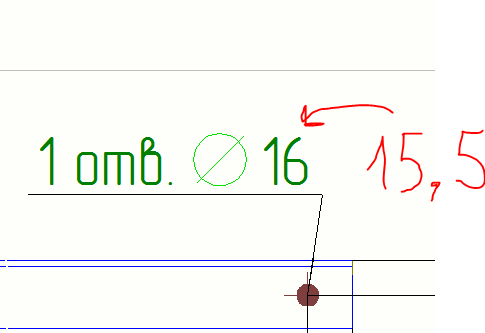

А никто не подскажет почему обозначение радиуса пишется под линией (см скрины выше) и как победить?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 05 янв 2014, 11:58

alant писал(а):А никто не подскажет почему обозначение радиуса пишется под линией (см скрины выше) и как победить?
Что то не могу найти скрин. Создай новую тему. А то все в одной ветке- просто бардак.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 27 мар 2014, 09:55

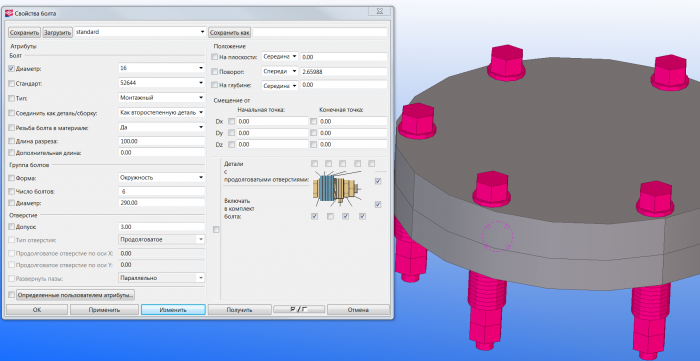

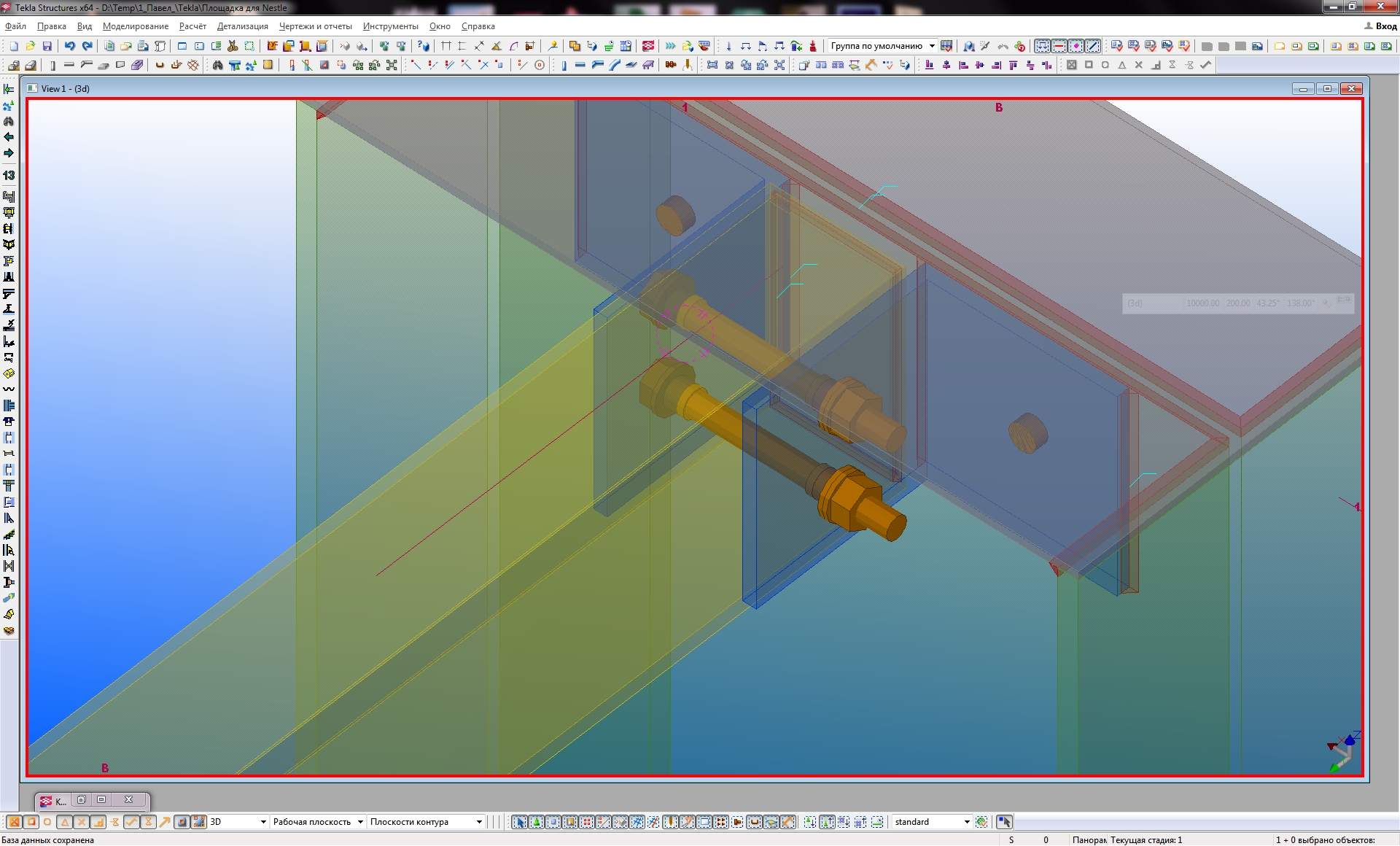

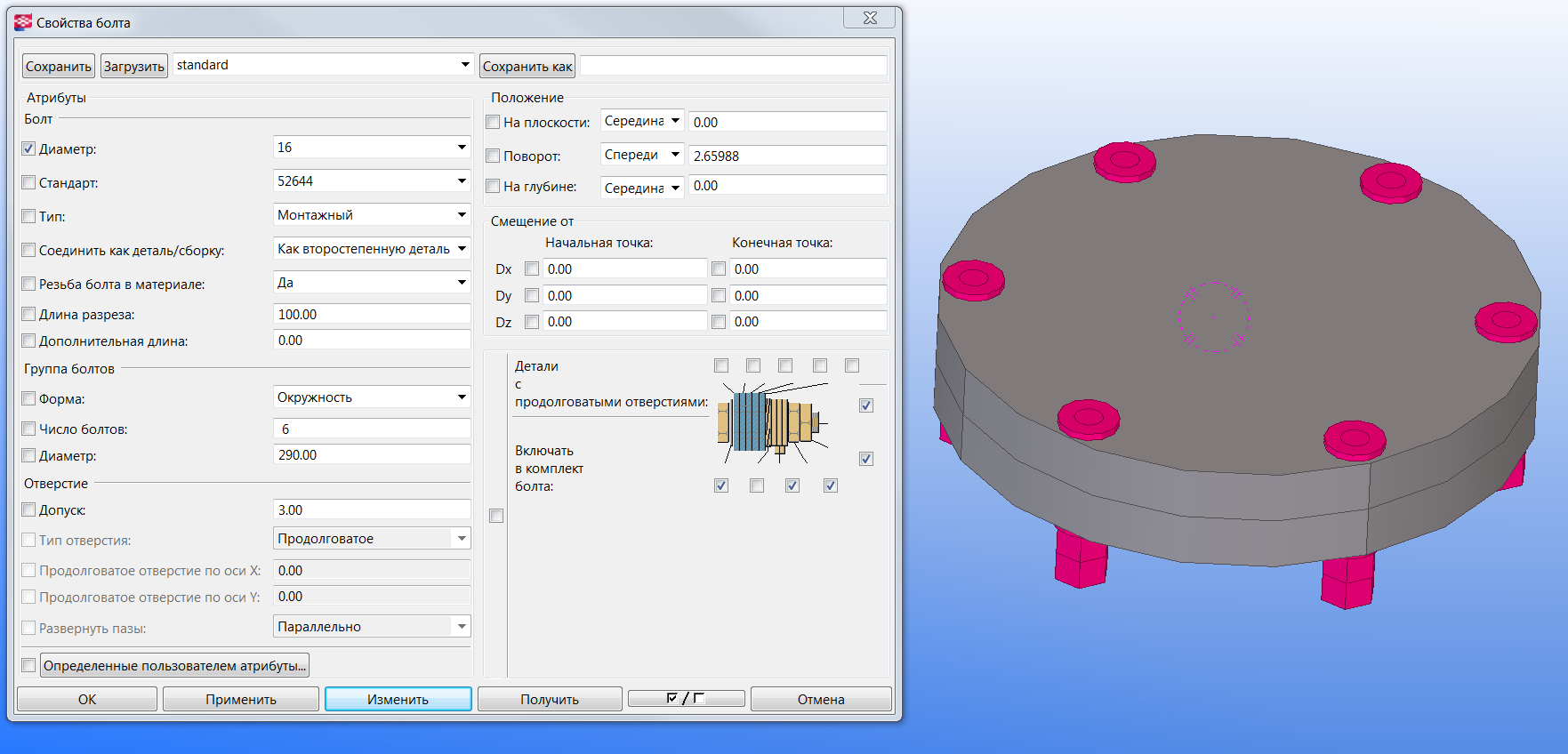

ставлю болты, получается следующее:
Болт 1.PNG

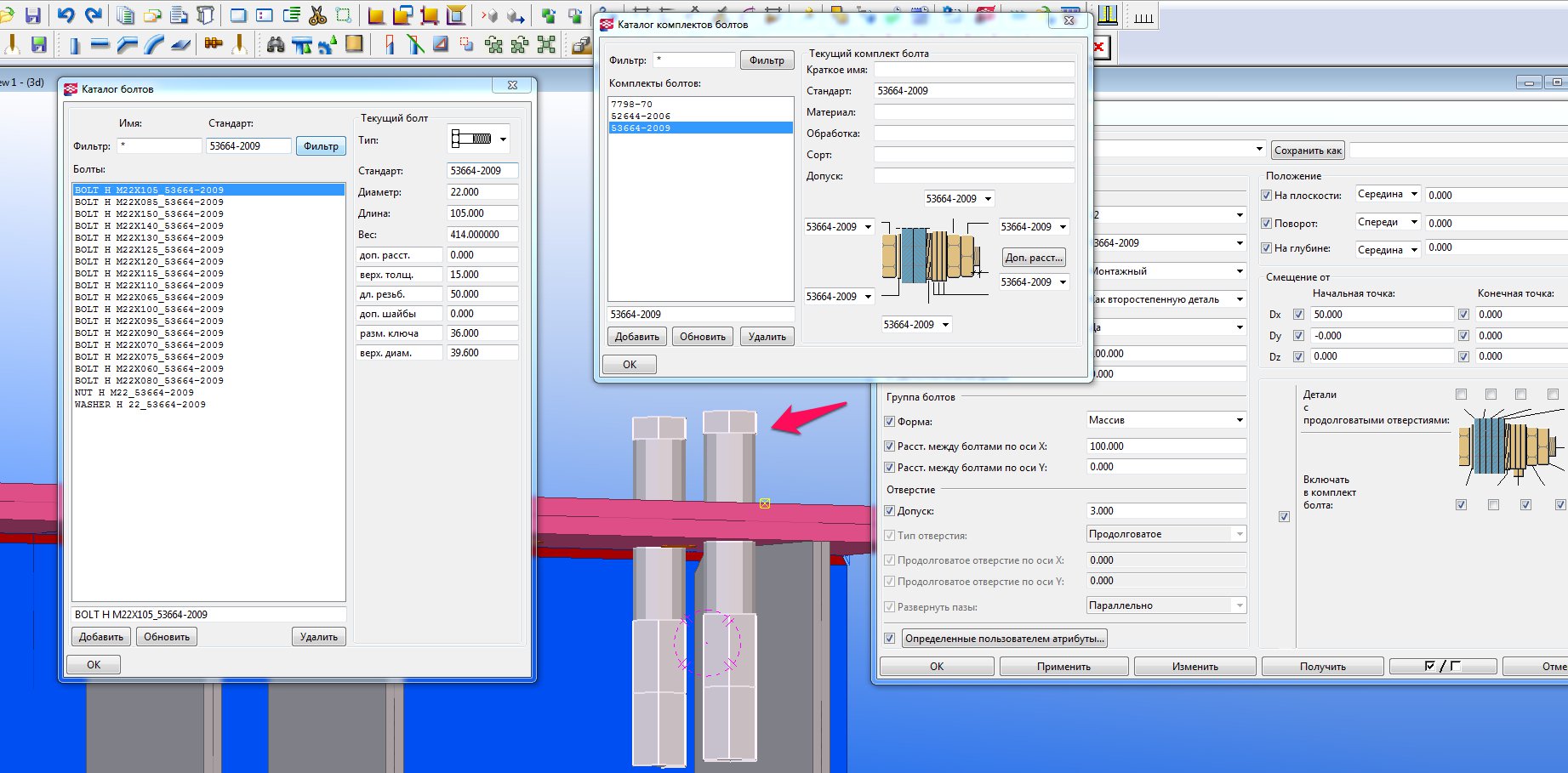

в каталоге болтов есть из чего выбрать вроде:
Болт 2.PNG

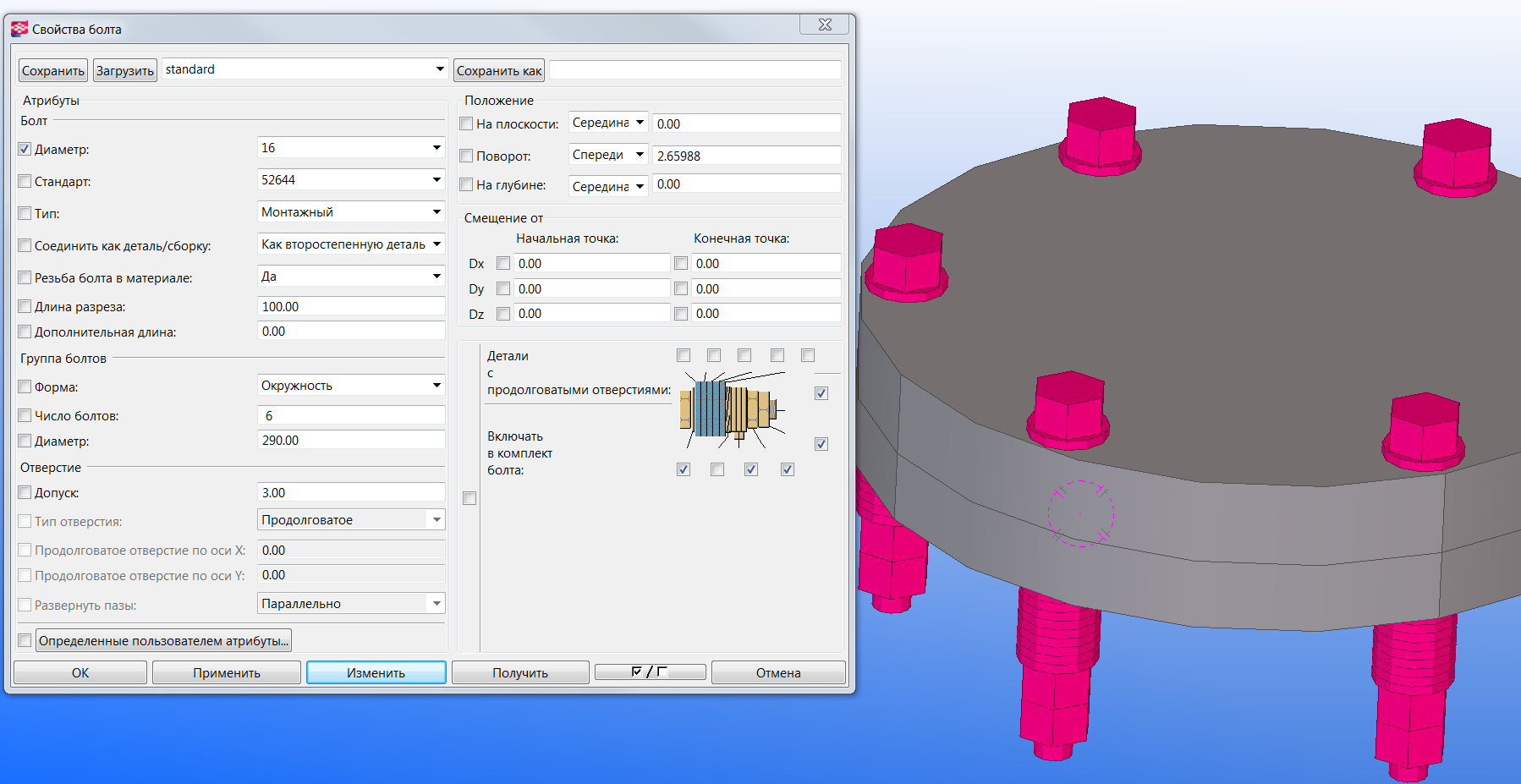

увеличиваю толщину пакета на 10 мм, подбирается сразу болт намного длиннее, чем нужен:
Болт 3.PNG
Как бороться с этим? Просто глюк или я чего не понимаю?
С одной гайкой болт ставится нормально

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Все по болтам в Tekla Structures

Сообщение meart » 27 мар 2014, 10:22

а какой толщины пакет и где ручки болтов?
попробуйте увеличить длину разреза О_о
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 27 мар 2014, 10:35

60 мм. ручки - на стыке пластин. че только уже не делал

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 27 мар 2014, 11:30

Сталкивался с похожей проблемой, текла подбирала болт намного большей длины, чем требовался. В каталоге болтов была не правильно указана длина болта. Проверьте длины болтов, длины резьб.
Вложения

sfera04
Сообщения: 58
Регистрация: 26 апр 2013, 11:41
Откуда: Ukraine
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение sfera04 » 27 мар 2014, 12:15

если ручки по середине и толщины деталей 60мм, то длинна разреза должна быть минимум 120мм (а на картинке видно что там 100)

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 27 мар 2014, 12:17

sfera04 писал(а):если ручки по середине и толщины деталей 60мм, то длинна разреза должна быть минимум 120мм (а на картинке видно что там 100)
60 мм - это пакет
troy-47 писал(а):Проверьте длины болтов, длины резьб.
да вроде все нормально
Спасибо за ответы

начиная с длины 150 мм меняется длина резьбы, так что похоже все-таки это глюк

Just_Dream
Сообщения: 16
Регистрация: 05 авг 2012, 23:11

Re: Все по болтам в Tekla Structures

Сообщение Just_Dream » 26 апр 2014, 19:34

pv-maks писал(а):
ВДИ писал(а):
pv-maks писал(а):Если делать вырез многоугольником то на чертежах автоматически не образмеривается вырез, надо вручную!!! Хотя если кто знает как это настроить, подскажите. Я эту тему уже поднимал...
Присоединяюсь.
При вырезе контурной пластиной,всё вроде получается.Но на чертеже нет межосевых и почемуто два радиуса.
Два радиуса делает потому что у тебя две фаски скругленных. Если делать одну по центру выреза, то и радиус один. Вот что получается автоматически (не откорректированный чертеж): один радиус, длина паза, но дает доп.размер 5мм, для чего не понятно... Просто надо вручную убрать одну размерную точку...

Подскажите, пожалуйста, каким образом фаску Вы сделали по центру выреза?

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Не выходит применить новые болты

Сообщение alstey » 21 июн 2014, 22:37

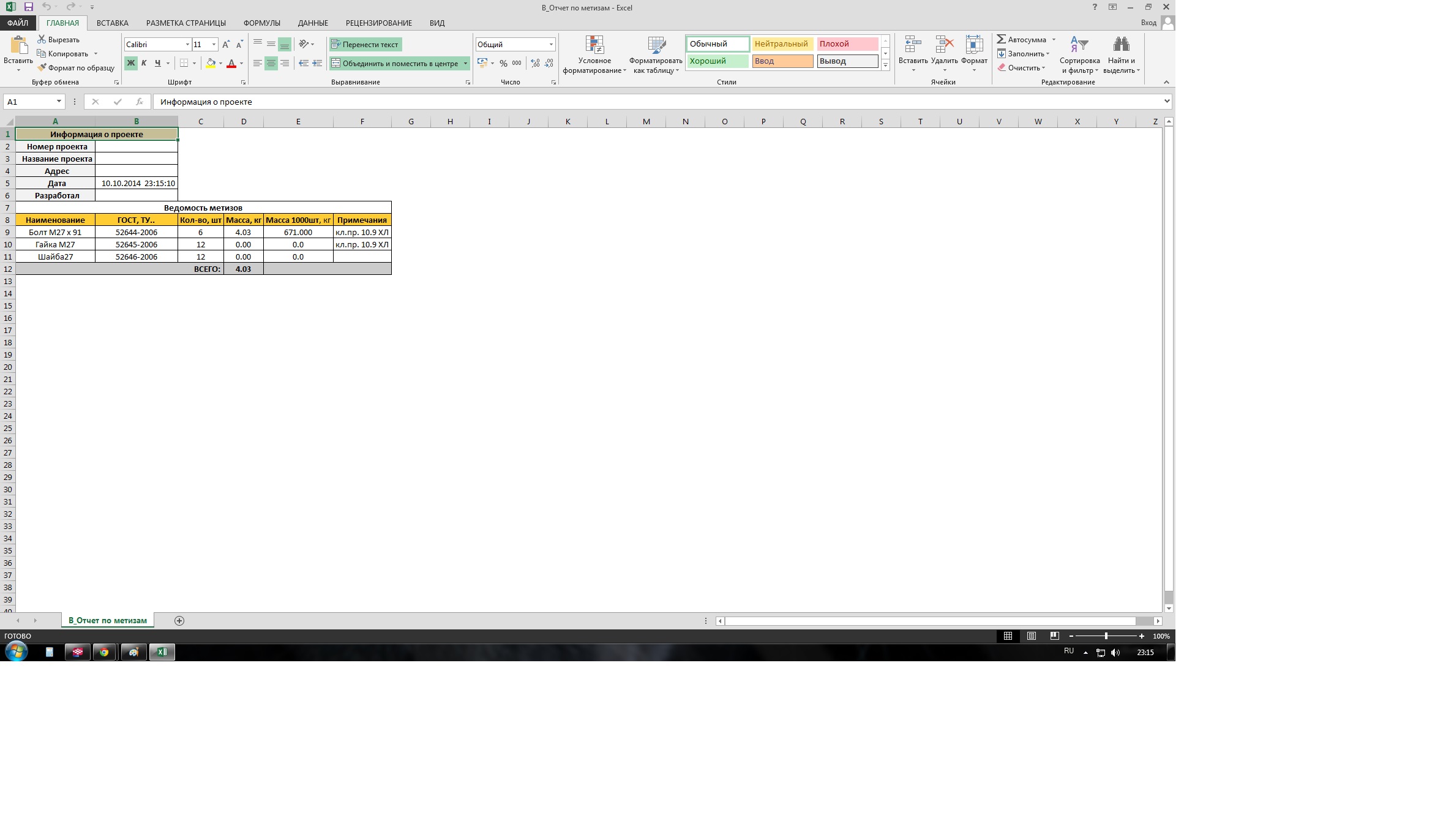

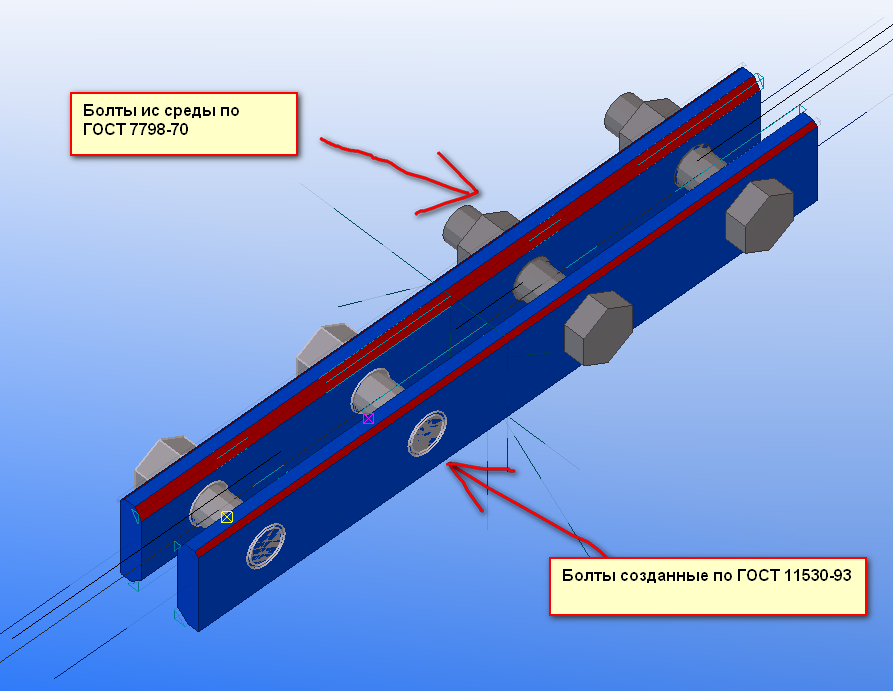

Создал новые болты для крепления рельсов по ГОСТ 11530, к ним гайки по ГОСТ 11532. Добавил соответствующий комплект. За основу брал имеющийся в среде 7798-70, изменял только массы. Результат не радует и не знаю как решить. Помогите кто знает.
Вложения

Yuzer
Сообщения: 200
Регистрация: 26 май 2012, 12:39
Откуда: Україна Харків

Re: Все по болтам в Tekla Structures

Сообщение Yuzer » 30 июн 2014, 01:04

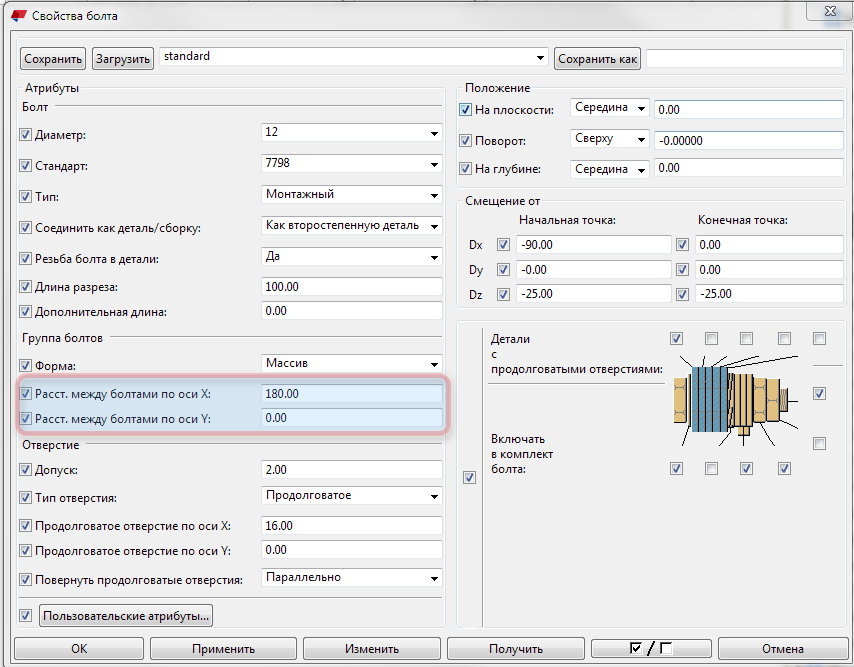

Как задать болты по окружности (по радиусу), но на участке в 90-120 градусов?

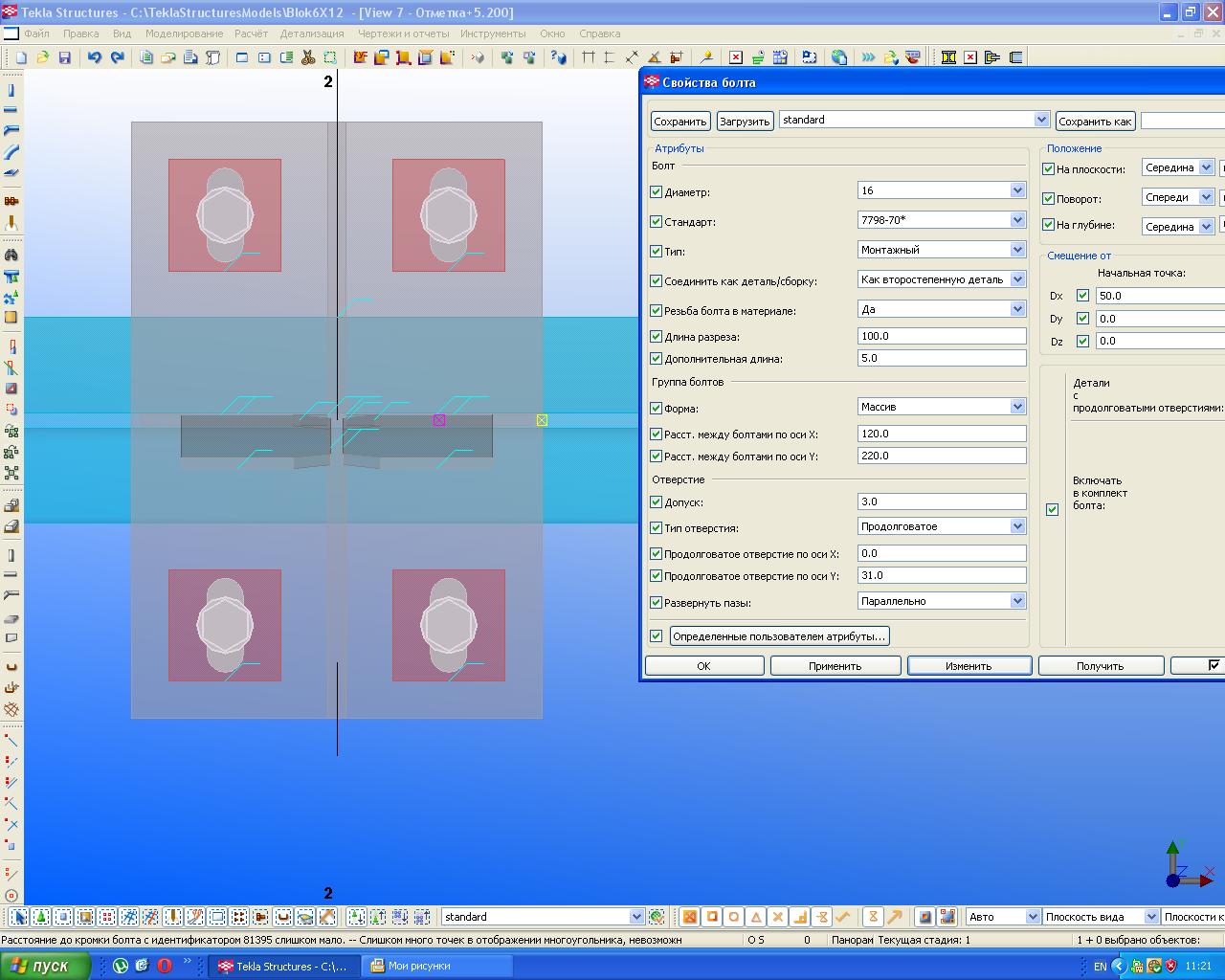

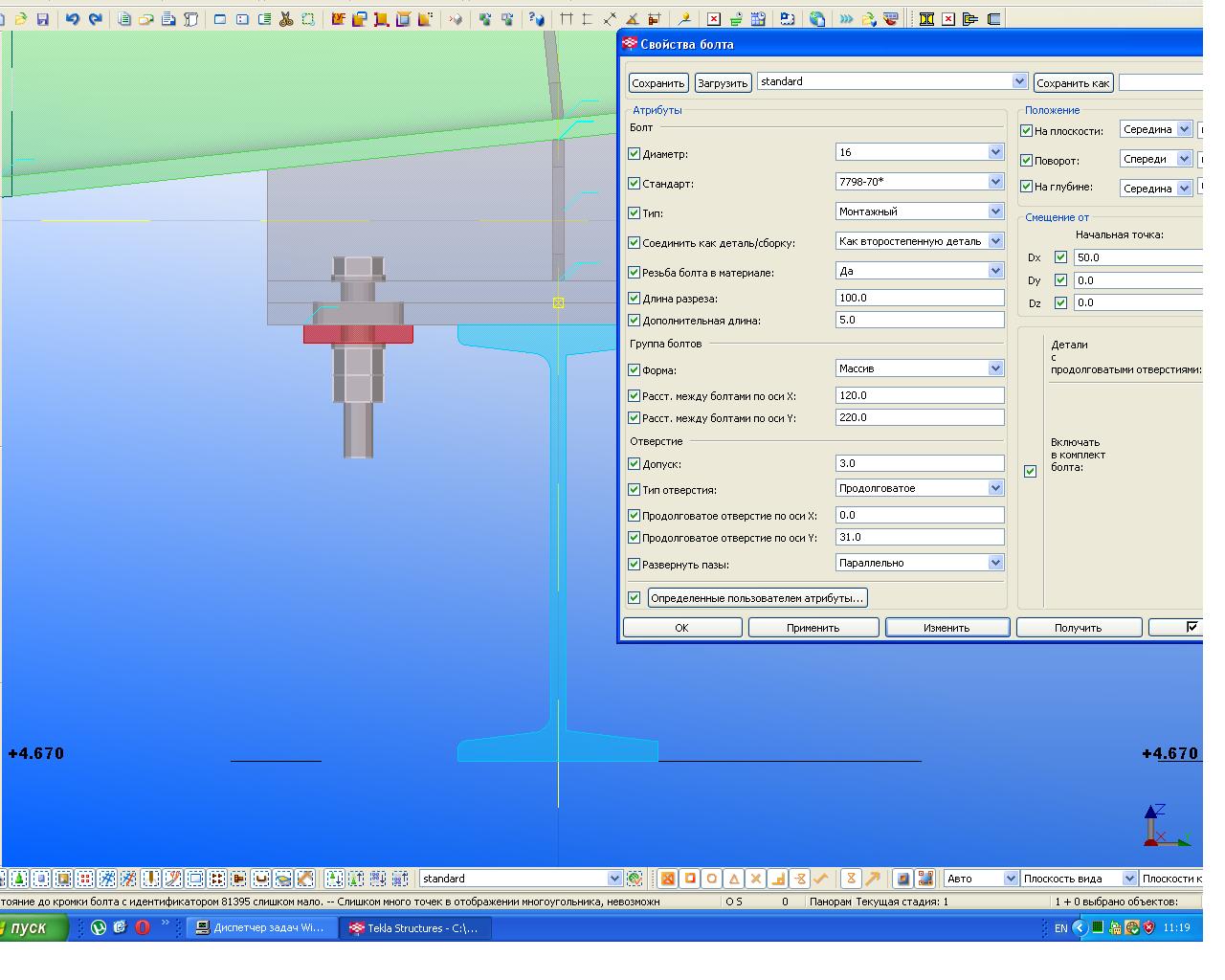

И подскажите как настроить болты на скрине. Толщина пакета - 17мм. По ГОСТу есть болт М8х16 с длиной нарезки - 16мм. Но почему-то выдает - болт не найден...
Вложения
Буфер обмена01.jpg

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Все по болтам в Tekla Structures

Сообщение Владимир Шнейдер » 01 июл 2014, 14:25

Yuzer писал(а):Как задать болты по окружности (по радиусу), но на участке в 90-120 градусов?
И подскажите как настроить болты на скрине. Толщина пакета - 17мм. По ГОСТу есть болт М8х16 с длиной нарезки - 16мм. Но почему-то выдает - болт не найден...
если толщина пакета 17 мм, то длина болта должна быть не меньше 17 мм (пакет) + 3 мм (шайба под головку болта) = 20 мм. 16 мм никак не подойдет. если у вас болт вручивается в деталь, где сделана нарезка, то тогда не пробивайте этим болтов вторую деталь, а на нужную длину выйдете доп.длиной

Yuzer
Сообщения: 200
Регистрация: 26 май 2012, 12:39
Откуда: Україна Харків

Re: Все по болтам в Tekla Structures

Сообщение Yuzer » 02 июл 2014, 07:31

Как вы говорите - не получается.
Пробовал без пробивания второй детали, игрался с длиной разреза (ставил от 20 до 40) и дополнительной длиной (до -5) - не получается.
В моем понимании болты должны подобраться автоматом из того сортамента, что есть.
Пока на ум приходит смоделить болты через пользовательские атрибуты.
Кстати, а если сборка идет полукругом или секциями по 45-90 градусов, как проще расставлять болты по радиусу?
Или проще копировать вспомогательные линии как оси и расставлять по одному болту?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 02 июл 2014, 07:45

Yuzer писал(а):Кстати, а если сборка идет полукругом или секциями по 45-90 градусов, как проще расставлять болты по радиусу?
Или проще копировать вспомогательные линии как оси и расставлять по одному болту?
делаете по радиусу, потом в режиме выбора отдельных болтов сносите ненужные - болтовое соединение автоматом превращается в массив

paps
Сообщения: 118
Регистрация: 13 янв 2012, 09:23

Re: Все по болтам в Tekla Structures

Сообщение paps » 10 окт 2014, 22:26

Заметил неурядицу с болтами Текла 20 винда 64 среда покупная Топинженер (все обновляется) на скринах видно высокопрочные болты М27 неадекватно отображаются и в ведомости метизов все не айс. С другими болтами вроде все нормально (пример с высокопрочными М24). Как побороть проблему? Подскажите если кто сталкивался с такой проблемой и как исправиться????
Вложения
24 спец.jpg
27 спец.jpg

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Все по болтам в Tekla Structures

Сообщение DrBianko » 10 окт 2014, 23:01

Высокопрочные болты с двумя гайками???????

paps
Сообщения: 118
Регистрация: 13 янв 2012, 09:23

Re: Все по болтам в Tekla Structures

Сообщение paps » 11 окт 2014, 10:18

Это просто как пример, что М27 имеет глюк. Кол-во гаек никак не влияет на результат

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Все по болтам в Tekla Structures

Сообщение meart » 12 окт 2014, 18:53

paps писал(а):Это просто как пример, что М27 имеет глюк. Кол-во гаек никак не влияет на результат
скорее всего в каталоге болтов нету либо шайбы, либо гайки под этот диаметр ;) добавите в каталоге - будет вам счастье, как с М24
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

paps
Сообщения: 118
Регистрация: 13 янв 2012, 09:23

Re: Все по болтам в Tekla Structures

Сообщение paps » 12 окт 2014, 23:44

Спасибо. Уже разобрался. Тупанул))))

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Все по болтам в Tekla Structures

Сообщение alstey » 15 июл 2015, 21:16

Возникла задача, которую не знаю, как решить. В проекте 178 болтов с пружинными шайбами. В спецификации рисует 177 пружинных шайб. Значит где-то болт без пружинной шайбы. Как его найти (искать глазами не предлагать:)?

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Все по болтам в Tekla Structures

Сообщение meart » 15 июл 2015, 21:44

alstey писал(а):Возникла задача, которую не знаю, как решить. В проекте 178 болтов с пружинными шайбами. В спецификации рисует 177 пружинных шайб. Значит где-то болт без пружинной шайбы. Как его найти (искать глазами не предлагать:)?
конечно же использовать фильтр выбора и ctrl+A!
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Все по болтам в Tekla Structures

Сообщение alstey » 15 июл 2015, 23:51

meart писал(а):конечно же использовать фильтр выбора и ctrl+A!
\

какой фильтр?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 16 июл 2015, 07:26

напиши чем болты, которые должны быть с гровером отличаются от болтов без гроверов. Диаметр может или одна гайка. Попробую отчет сделать, по идентификатору найдем

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Все по болтам в Tekla Structures

Сообщение alstey » 16 июл 2015, 11:49

Все болты по проекту с гроверами. Те, в которых потерян один гровер- М6Х50.

Аватара пользователя
100k
Сообщения: 172
Регистрация: 12 фев 2014, 11:04

Re: Все по болтам в Tekla Structures

Сообщение 100k » 16 июл 2015, 13:24

А может выделить все болты, и заново назначить им общие свойства с гроверами?
Если охота поискать, то я бы попробовал через организатор, там и подсветить объекты в модели можно и выбрать в модели.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 16 июл 2015, 13:32

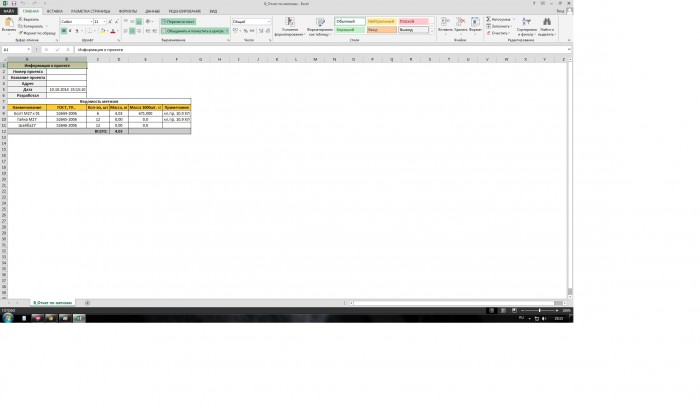

попробуй отчет. Создавать по всем ДЕТАЛЯМ.
А вообще, если все одинаковые, то проще всем назначить гровер и все
Вложения
гроверы.7z
(925 байт) 899 скачиваний

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Все по болтам в Tekla Structures

Сообщение alstey » 16 июл 2015, 17:04

CuPo>I<a писал(а):попробуй отчет. Создавать по всем ДЕТАЛЯМ.
А вообще, если все одинаковые, то проще всем назначить гровер и все
Спасибо, вычислил предателя. Работает отлично.
100k писал(а):Если охота поискать, то я бы попробовал через организатор, там и подсветить объекты в модели можно и выбрать в модели.
а по какому принципу искать? Я попробовал методом тыка через WASHER.NUMBER, так для всех болтов вылезло количество "3", хотя в одном должно быть "2" (т.к. нет гровера)...

pasargada
Сообщения: 86
Регистрация: 24 сен 2014, 15:13

Re: Все по болтам в Tekla Structures

Сообщение pasargada » 22 июл 2015, 16:55

Подскажите, пожалуйста, создаю компонент, в котором присутствуют болтовые соединения.
В зависимости от размеров главной и второстепенной детали автоматически вычисляется количество болтов и их размещение.
В модели, когда я пользуюсь этим компонентом и изменяю размеры деталей символ компонента становится желтым (есть ошибки). Повторное
нажатие на кнопку "изменить" эту проблему устраняет. Почему так происходит и как сделать, чтобы дважды не нажимать кнопку "изменить".
Спасибо

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Все по болтам в Tekla Structures

Сообщение meart » 25 сен 2015, 10:04

Хотелось бы вытащить длину резьбы болта в шаблон запроса.. кто-нибудь видел такой параметр? >_>
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 25 сен 2015, 10:20

THREAD.LENGTH может?
Не пробовал, текла очень далеко от меня пока:-)

Theantonio
Сообщения: 6
Регистрация: 26 янв 2015, 21:34

Re: Все по болтам в Tekla Structures

Сообщение Theantonio » 12 янв 2016, 08:53

Здравствуйте, уважаемые участники!
Столкнулся с такой проблемой:

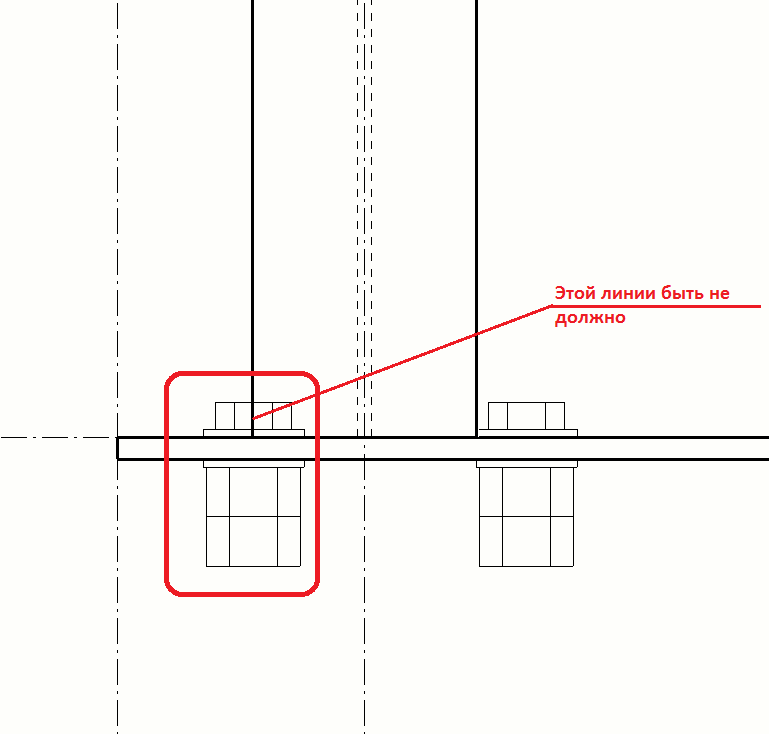

На чертежах в tekla 16 изображение болтов не перекрывает изображения деталей, которые находятся за ним. Т.е. болт на чертеже "прозрачный", а не сплошной. Так должно быть, или можно настроить отображения болта "сплошным"?
Вложения

Конструктор Илья
Сообщения: 2
Регистрация: 27 янв 2016, 08:58

Re: Все по болтам в Tekla Structures

Сообщение Конструктор Илья » 27 янв 2016, 09:11

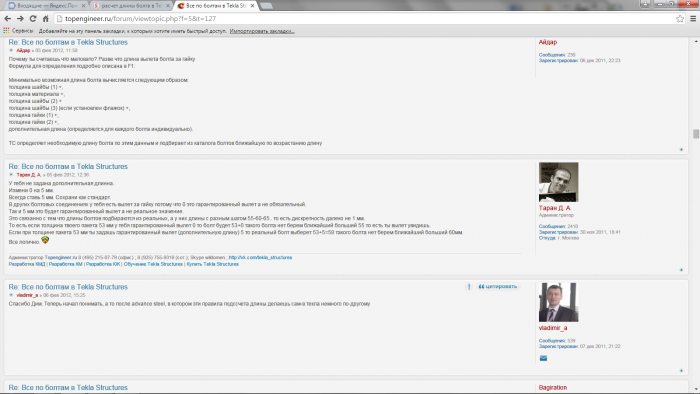

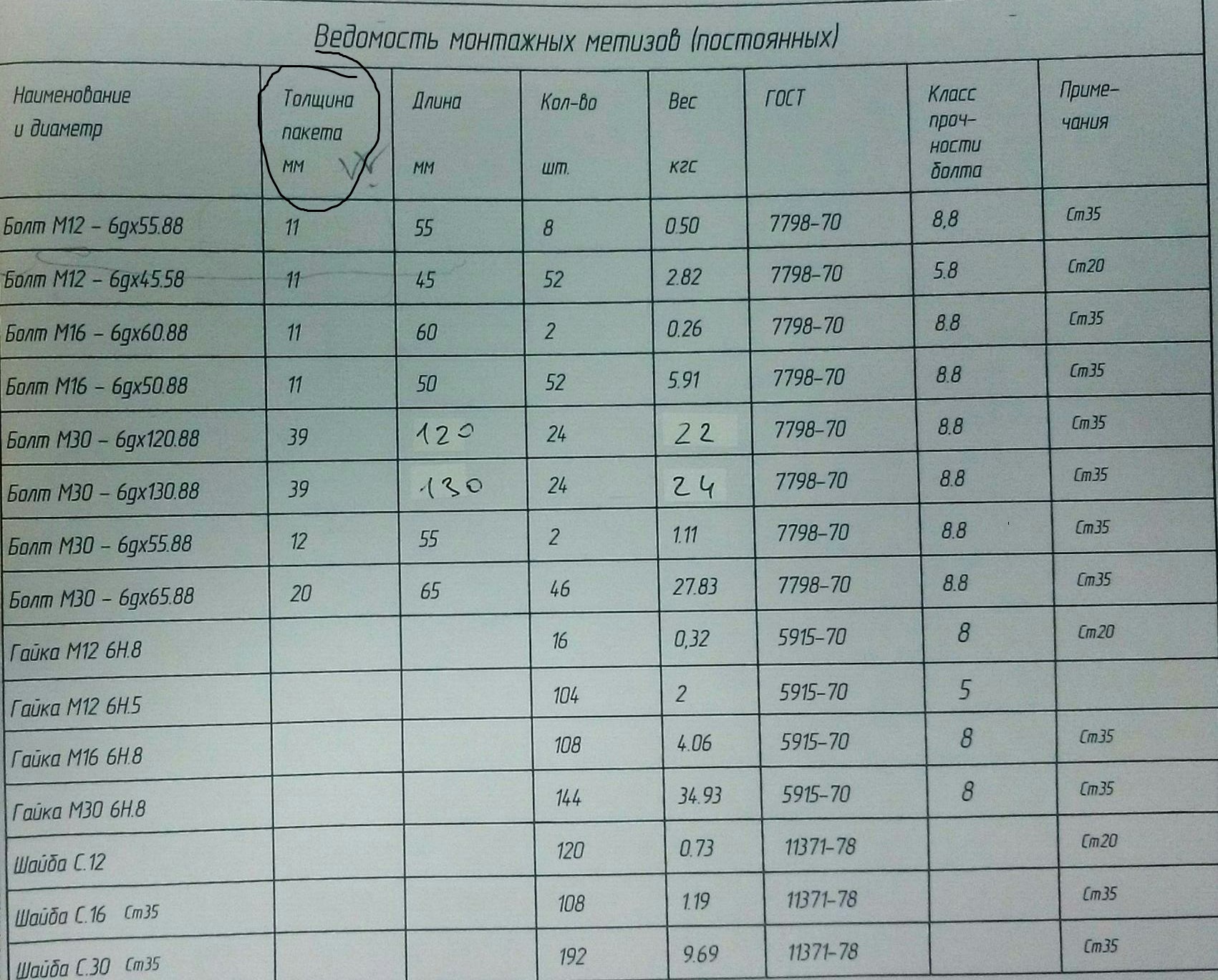

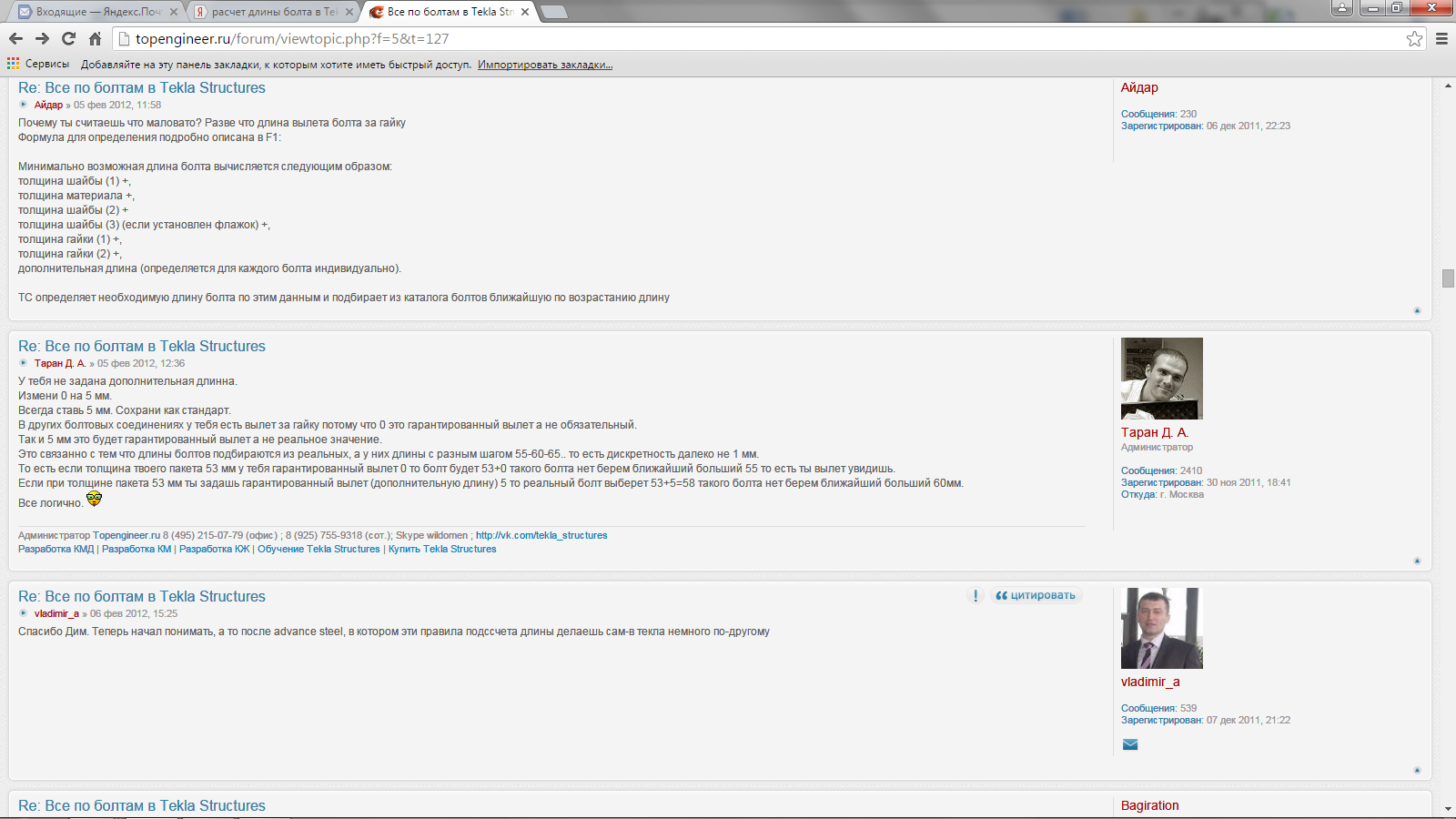

Добрый день. У меня вопрос по длине болта.
Выше в форуме написано что при выборе длины болта выбираем +5 (дополнительной длине), но Tekla устанавливает длину болта при толщине пакета 16 мм болт М20 ( Длину 55мм).
Согласно Снипа резьба не должна входить в пакет более 5мм и так по всем болтам.
Вложения
Последний раз редактировалось Конструктор Илья 27 янв 2016, 11:04, всего редактировалось 1 раз.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 27 янв 2016, 09:53

Конструктор Илья писал(а):...написано...
вот тот, кто написал, тот пусть и объяснит, с какого перепуга надо добавлять всегда к длине болта 5 мм

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 27 янв 2016, 11:49

CuPo>I<a писал(а):
Конструктор Илья писал(а):...написано...
вот тот, кто написал, тот пусть и объяснит, с какого перепуга надо добавлять всегда к длине болта 5 мм
Потому что если получишь длиннее на 4 мм это не страшно.А если короче то очень страшно.
А руками считать никто не будет все равно.

Смысл поля дополнительная длинна это не то место которое будет торчать за гайкой.
А гарантированное расстояние до кончика - реальное может быть больше.
Такое получается из за округления длнн кратного 5 мм. так как болты не существуют с промежуточными длинами.
Собственно получается если тебе нужен пакет с 4 мм хвостом то впиши минимум 4.

Конструктор Илья
Сообщения: 2
Регистрация: 27 янв 2016, 08:58

Re: Все по болтам в Tekla Structures

Сообщение Конструктор Илья » 27 янв 2016, 12:01

Но все же, как что бы автоматически определялась длина болта согласно Снипа

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 27 янв 2016, 14:31

Конструктор Илья писал(а):Но все же, как что бы автоматически определялась длина болта согласно Снипа
Пока никак.
В любом случае 2 лишних витка резьбы не такая большая проблема. В детальнейшем в ведлапе будет плагин который будет подрать сам.

Задачу программисту поставил в очередь, ждем.

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение PPS » 19 фев 2016, 08:38

Не могу понять как работает расстояние между болтами по y.
Когда в направлении y два ряда тут понятно ставим по y расст. между рядами, а если нужно 4 ряда (по 2 ряда влево-вправо относительно оси х) как быть, не могу понять.
Расстояние между рядами по оси y: х 60 х 140 х 60 х х-это болт :P

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Все по болтам в Tekla Structures

Сообщение meart » 19 фев 2016, 11:52

PPS писал(а):Не могу понять как работает расстояние между болтами по y.
Когда в направлении y два ряда тут понятно ставим по y расст. между рядами, а если нужно 4 ряда (по 2 ряда влево-вправо относительно оси х) как быть, не могу понять.
Расстояние между рядами по оси y: х 60 х 140 х 60 х х-это болт :P
пишем "60 140 60" :shock:
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение PPS » 19 фев 2016, 12:06

точно спасибо :D

marat.khodzhaiev
Сообщения: 2
Регистрация: 25 фев 2016, 21:45

Re: Все по болтам в Tekla Structures

Сообщение marat.khodzhaiev » 26 фев 2016, 11:19

Добрый день. Проектирую опоры ЛЭП.

В месте пересечения раскосов и распорки болт стягивает детали, между которыми в модели зазор: после установки болта зазора не будет.

Вопрос: как определить актуальную длину болта (без зазора)?

Желания править это в модели при помощи дополнительной длины болта нет.

Ожидания: найти атрибут шаблона, который бы показывал, какие профили стягиваются болтом: например, Уголок100Х8 -> PL20*60 -> Уголок100Х8
Вложения

de-Esterado
Сообщения: 11
Регистрация: 26 окт 2015, 16:35

Re: Все по болтам в Tekla Structures

Сообщение de-Esterado » 05 май 2016, 17:44

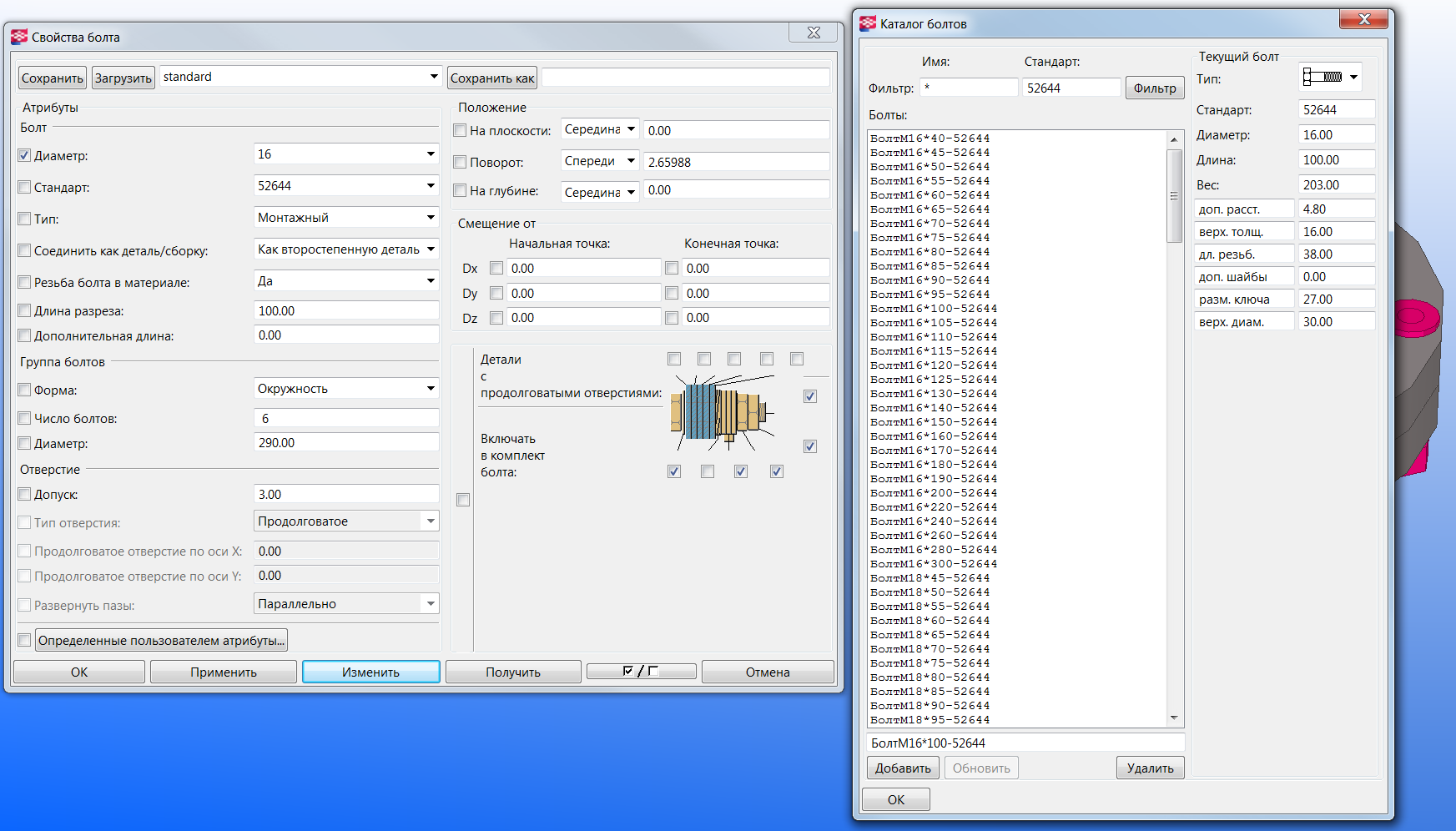

Доброго вечера! У меня болты в модели Tekla удлиняет и не слушается. Пробовал добавлять в настройках резьбу в материале, добавлять дополнительную длину, но всё бестолку. Болт только удлиняется. А хотелось бы чтобы длина болта выходила на 5 мм за гайку. Не подскажите, что делать в этом случае?
Вложения

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Все по болтам в Tekla Structures

Сообщение meart » 05 май 2016, 18:18

de-Esterado писал(а):Доброго вечера! У меня болты в модели Tekla удлиняет и не слушается. Пробовал добавлять в настройках резьбу в материале, добавлять дополнительную длину, но всё бестолку. Болт только удлиняется. А хотелось бы чтобы длина болта выходила на 5 мм за гайку. Не подскажите, что делать в этом случае?
для начала, я бы на вашем месте проверил есть ли болт покороче в каталоге.. вполне возможно, что в каталоге болтов просто нет нужной длины и текла ставит тот, который есть.
также можно проверить детали, входящие в пакет болта, чтобы две разные детали на одном уровне не входили в пакет.. в пакете учитываются толщины всех элементов входящих в пакет, а не фактическая толщина пакета.
ещё нужно проверить длину разреза болта (хватает ли её, чтобы правильно пробить все детали)
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

de-Esterado
Сообщения: 11
Регистрация: 26 окт 2015, 16:35

Re: Все по болтам в Tekla Structures

Сообщение de-Esterado » 06 май 2016, 12:27

Спасибо! :) Разобрался. Всё норм

Constructor
Сообщения: 3
Регистрация: 30 мар 2015, 06:19

Re: Все по болтам в Tekla Structures

Сообщение Constructor » 12 май 2016, 13:14

Здравствуйте, подскажите пожалуйста как в в пользовательском компоненте исключить болт из группы болтов по аналогии со стандартным компонентом теклы "Тип соединения стыка 1 (56)"?

profitro11
Сообщения: 13
Регистрация: 09 июн 2016, 09:44

Re: Все по болтам в Tekla Structures

Сообщение profitro11 » 03 авг 2016, 07:16

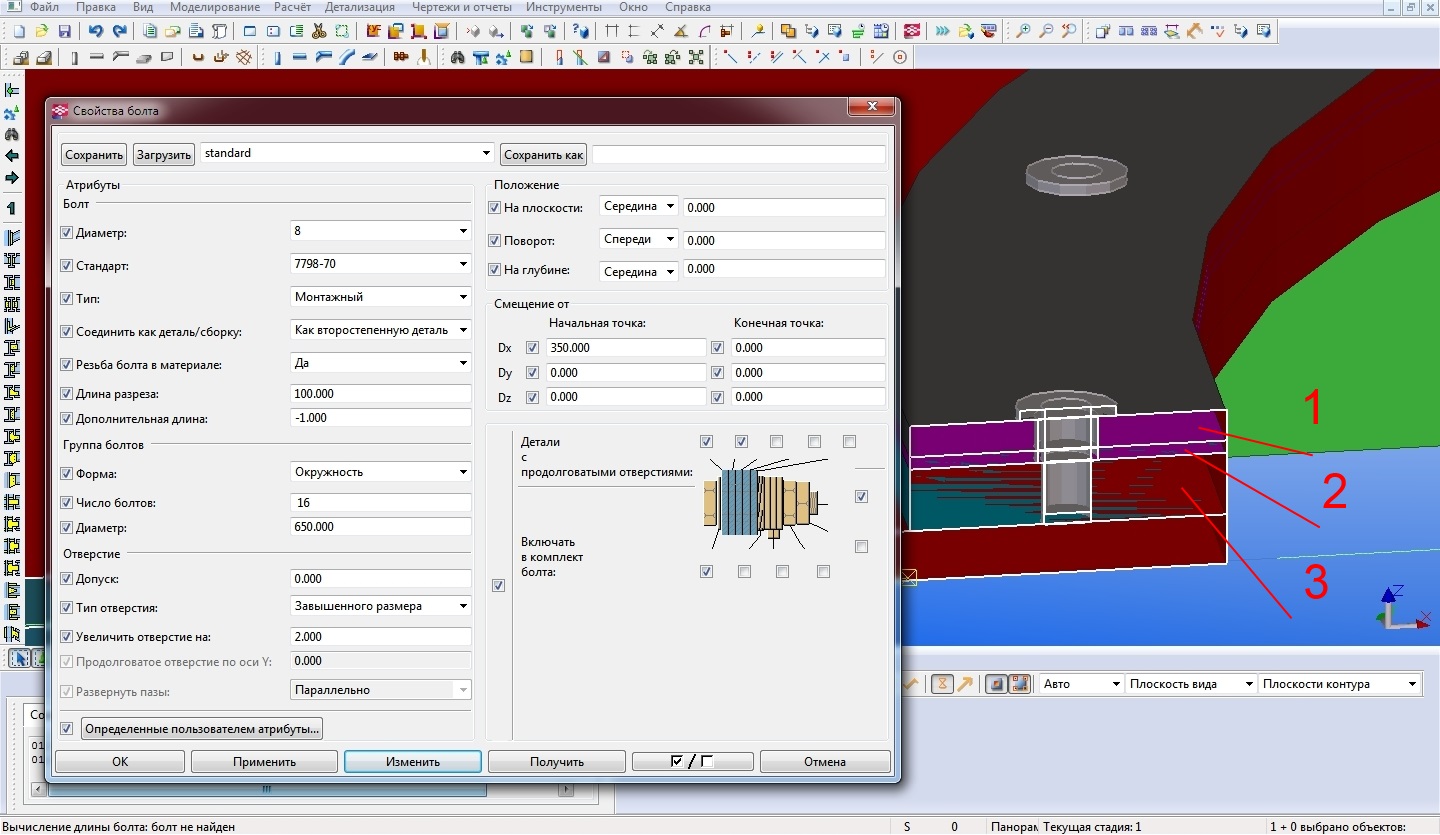

Здравствуйте! По ключевым словам "продолговатое", "овальное" и "монорельс" на форуме не нашёл нужной информации. Проблема такая: крепление монорельса - 2 пластины t14 между ними рихтовочные пластины t12, t10, t8, стандартный узел, овальные отверстия в пластинах t14 должны быть ориентированны перпендикулярно друг другу. Поскольку соединяемых деталей в пакете 5, то чёт с нечетом не разворачивают отверстия так, как хотелось бы
Вложения

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Все по болтам в Tekla Structures

Сообщение meart » 03 авг 2016, 08:25

profitro11 писал(а):Здравствуйте! По ключевым словам "продолговатое", "овальное" и "монорельс" на форуме не нашёл нужной информации. Проблема такая: крепление монорельса - 2 пластины t14 между ними рихтовочные пластины t12, t10, t8, стандартный узел, овальные отверстия в пластинах t14 должны быть ориентированны перпендикулярно друг другу. Поскольку соединяемых деталей в пакете 5, то чёт с нечетом не разворачивают отверстия так, как хотелось бы
одним болтом пробиваете пластины и шайбы (с болтом), вторым пробиваете рихтовочные пластины (без болта)
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

profitro11
Сообщения: 13
Регистрация: 09 июн 2016, 09:44

Re: Все по болтам в Tekla Structures

Сообщение profitro11 » 03 авг 2016, 08:42

Спасибо! Решение понято, но я думал есть какое-то "правильное"))

_Владимир_
Сообщения: 1
Регистрация: 17 авг 2016, 22:58

Re: Все по болтам в Tekla Structures

Сообщение _Владимир_ » 17 авг 2016, 23:17

Таран Д. А. писал(а):У тебя не задана дополнительная длинна.
Измени 0 на 5 мм.
Всегда ставь 5 мм. Сохрани как стандарт.
В других болтовых соединениях у тебя есть вылет за гайку потому что 0 это гарантированный вылет а не обязательный.
Так и 5 мм это будет гарантированный вылет а не реальное значение.
Это связанно с тем что длины болтов подбираются из реальных, а у них длины с разным шагом 55-60-65.. то есть дискретность далеко не 1 мм.
То есть если толщина твоего пакета 53 мм у тебя гарантированный вылет 0 то болт будет 53+0 такого болта нет берем ближайший больший 55 то есть ты вылет увидишь.
Если при толщине пакета 53 мм ты задашь гарантированный вылет (дополнительную длину) 5 то реальный болт выберет 53+5=58 такого болта нет берем ближайший больший 60мм.
Все логично. :ugeek:
Всегда ли следует менять дополнительную длину с 0 на 5?
У меня пакет 13 мм Текла с дополнительной длиной 5 ставит болт М16х60 (две шайбы + две гайки).
Длина не нарезной части болта 22мм.
Пакет 13мм + две шайбы 6мм =19мм. Выходит, что болт не может стянуть этот пакет и дополнительная длина в данном случае лишняя? :?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 18 авг 2016, 06:02

что за бред всегда ставить доп. длину 5?!?! Почему не 4, не 3, не 6 например?
элементарно все проверяется отчётом по метизам, в котором можно вывести толщину пакета.
Если есть проблемы, то тогда уже и добавить в отдельные косячные болты доп. длину

Semenov
Сообщения: 61
Регистрация: 21 май 2016, 07:55

Re: Все по болтам в Tekla Structures

Сообщение Semenov » 08 сен 2016, 13:04

Здравствуйте

Подскажите, как замоделировать шпильку с гайками и шайбами по обе стороны?

Аватара пользователя
МРНН
Сообщения: 14
Регистрация: 30 сен 2016, 11:10
Откуда: Г. Таганрог

Re: Все по болтам в Tekla Structures

Сообщение МРНН » 06 окт 2016, 10:32

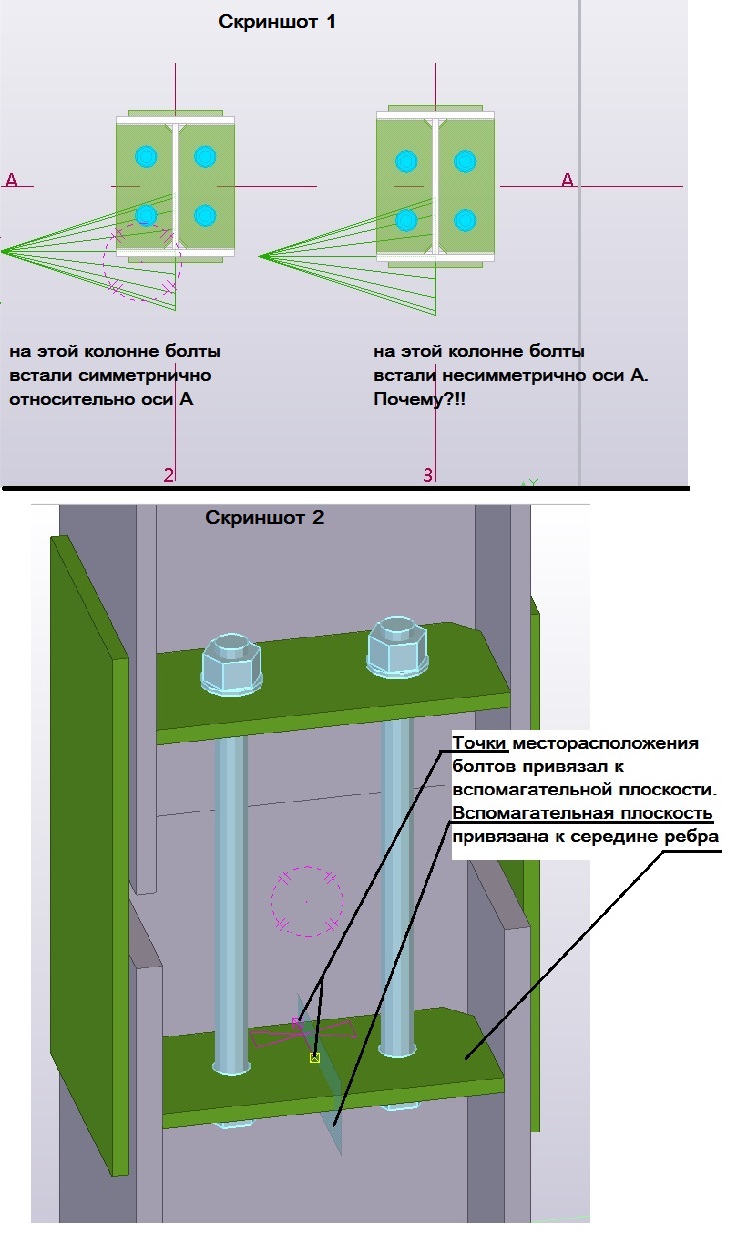

Здравствуйте уважаемые форумчане и администраторы! Я внедряю Теклу на своем предприятии, но т.к. я в ней новичок, то у меня есть много вопросов. Надеюсь на терпение админов и на получение ответов))). Я делаю параметрический компонент "стык сварной колонны". Сварная колонна сделана из трех листов, как я вычитал на этом форуме. Созданный мною параметрический компонент я применяю на разные сварные колонны. Проблема в том, что болты не хотят становиться симметрично относительно оси колонны (см. 1й скрин). Точки расположения болтов я привязываю к вспомогательной плоскости на середине ребра, которое эти болты протыкают ребра (см. скрин 2). Почему же тогда на других колоннах болты встают несимметрично?!!!
Вложения

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 06 окт 2016, 11:01

а вспомогательную плоскость куда привязываешь? И привязал ли вообще?

Аватара пользователя
МРНН
Сообщения: 14
Регистрация: 30 сен 2016, 11:10
Откуда: Г. Таганрог

Re: Все по болтам в Tekla Structures

Сообщение МРНН » 06 окт 2016, 11:09

вспомогательную пл-ть строю по 4м точкам. Эти 4 точки автоматически привязываются к серединам линий ребра. На скрине 2 видно, вспомог. плоскость стоит прямо посередине ребра. Пытался привязать эту вспомог. плоскость к центральной плоскости ребра в редакторе нестанд. компонентов (через привязку "центральные плоскости"), но ничего не получилось. Программа пишет "Объект не найден", т.е. программа не видит центральную плоскость ребра.

pdimav
Сообщения: 243
Регистрация: 16 янв 2012, 19:07

Re: Все по болтам в Tekla Structures

Сообщение pdimav » 06 окт 2016, 11:33

Выбирай стандартные плоскости привязки, в редакторе компонентов.

Совет: сварные балки постоянного сечения лучше моделировать профилем.
По внедрению: большой завод? Что хотите наработать? Может вам нужен сторонний опыт и помощь? Предложи руководству!
Последний раз редактировалось pdimav 06 окт 2016, 11:47, всего редактировалось 1 раз.
pdimav1979(не собака)yandex.ru

Аватара пользователя
МРНН
Сообщения: 14
Регистрация: 30 сен 2016, 11:10
Откуда: Г. Таганрог

Re: Все по болтам в Tekla Structures

Сообщение МРНН » 06 окт 2016, 11:44

Завод большой. Хотим наработать базу стандартных компонентов и настроить выпуск чертежей. Все это для ускорения процесса получения КД. Насчет балок сварного сечения, то в стандартной базе Теклы я нашел только сварные балки с двойной стенкой, а с одной стенкой, как мне надо не нашел. Приложение "сварной профиль" на мою версию 2016 не встанет, мне так сказали. А насчет стороннего опыта и помощи, то я сомневаюсь, что руководство захочет это оплачивать. Думаю своими силами+форумы потихоньку осваивать. В помощь у меня наши заводские ITшники по настройке выпуска КД.
Последний раз редактировалось МРНН 06 окт 2016, 11:48, всего редактировалось 1 раз.

Аватара пользователя
100k
Сообщения: 172
Регистрация: 12 фев 2014, 11:04

Re: Все по болтам в Tekla Structures

Сообщение 100k » 06 окт 2016, 11:47

Компоненты должны быть простыми. Все что сейчас делаете уйдет в мусорор через какоето вермя, так как будет больше опыта и понимания.
Купите Хплагины и послушайте совета выше

Аватара пользователя
МРНН
Сообщения: 14
Регистрация: 30 сен 2016, 11:10
Откуда: Г. Таганрог

Re: Все по болтам в Tekla Structures

Сообщение МРНН » 06 окт 2016, 11:50

Где список этих плагинов с описанием их назначения и ценами? На обучении нам дали только список рекомендуемых приложений.

pdimav
Сообщения: 243
Регистрация: 16 янв 2012, 19:07

Re: Все по болтам в Tekla Structures

Сообщение pdimav » 06 окт 2016, 11:53

МРНН писал(а):Завод большой. Хотим наработать базу стандартных компонентов и настроить выпуск чертежей. Все это для ускорения процесса получения КД. Насчет балок сварного сечения, то в стандартной базе Теклы я нашел только сварные балки с двойной стенкой, а с одной стенкой, как мне надо не нашел. Приложение "сварной профиль" на мою версию 2016 не встанет, мне так сказали. А насчет стороннего опыта и помощи, то я сомневаюсь, что руководство захочет это оплачивать. Думаю своими силами+форумы потихоньку осваивать. В помощь у меня наши заводские ITшники по настройке выпуска КД.
Самому долго и сложно, но все равно..молодец. Удачи.
pdimav1979(не собака)yandex.ru


Аватара пользователя
МРНН
Сообщения: 14
Регистрация: 30 сен 2016, 11:10
Откуда: Г. Таганрог

Re: Все по болтам в Tekla Structures

Сообщение МРНН » 06 окт 2016, 12:00

100k писал(а):https://www.google.ru/?gws_rd=ssl#newwi ... structures
Спасибо)

Аватара пользователя
МРНН
Сообщения: 14
Регистрация: 30 сен 2016, 11:10
Откуда: Г. Таганрог

Re: Все по болтам в Tekla Structures

Сообщение МРНН » 06 окт 2016, 12:03

Так, а по болтам не поможете? И вообще получается, что сварные профили лучше строить с использованием этих плагинов? И заново компонент параметризовать?

Vov_84
Сообщения: 12
Регистрация: 21 июл 2015, 17:29

Re: Все по болтам в Tekla Structures

Сообщение Vov_84 » 06 окт 2016, 14:25

Сварной профиль отличный - стандартный компонент S33 (настраиваеться под сварной двутавр) и к нему нормально работают стандартные (текловские) узлы. Я б пытался привязать болты к двум центральным плоскостям колонны (в редакторе пользовательского компонента) чтоб привязывалась центрально не зависимо от высоты профиля

Аватара пользователя
МРНН
Сообщения: 14
Регистрация: 30 сен 2016, 11:10
Откуда: Г. Таганрог

Re: Все по болтам в Tekla Structures

Сообщение МРНН » 06 окт 2016, 14:51

Ага спасибо, S33 есть в компонентах, сейчас буду делать по вашему совету, надеюсь получится.

Аватара пользователя
МРНН
Сообщения: 14
Регистрация: 30 сен 2016, 11:10
Откуда: Г. Таганрог

Re: Все по болтам в Tekla Structures

Сообщение МРНН » 07 окт 2016, 14:43

МРНН писал(а):Здравствуйте уважаемые форумчане и администраторы! Я внедряю Теклу на своем предприятии, но т.к. я в ней новичок, то у меня есть много вопросов. Надеюсь на терпение админов и на получение ответов))). Я делаю параметрический компонент "стык сварной колонны". Сварная колонна сделана из трех листов, как я вычитал на этом форуме. Созданный мною параметрический компонент я применяю на разные сварные колонны. Проблема в том, что болты не хотят становиться симметрично относительно оси колонны (см. 1й скрин). Точки расположения болтов я привязываю к вспомогательной плоскости на середине ребра, которое эти болты протыкают ребра (см. скрин 2). Почему же тогда на других колоннах болты встают несимметрично?!!!
По этому вопросу с болтами все получилось. Узел запарметризовал - он работает на разных сварных колоннах (сварные двутавры задавал тремя профилями листа)! Если интересно могу показать как сделал.

ARKADI
Сообщения: 8
Регистрация: 02 дек 2014, 12:38

Re: Все по болтам в Tekla Structures

Сообщение ARKADI » 10 окт 2016, 16:29

Добрый день! Подскажите как настроить метки отверстий, чтобы диаметр указывался с точностью до десятых?
Вложения

Gafon92
Сообщения: 9
Регистрация: 04 окт 2015, 11:29

Re: Все по болтам в Tekla Structures

Сообщение Gafon92 » 16 ноя 2016, 03:56

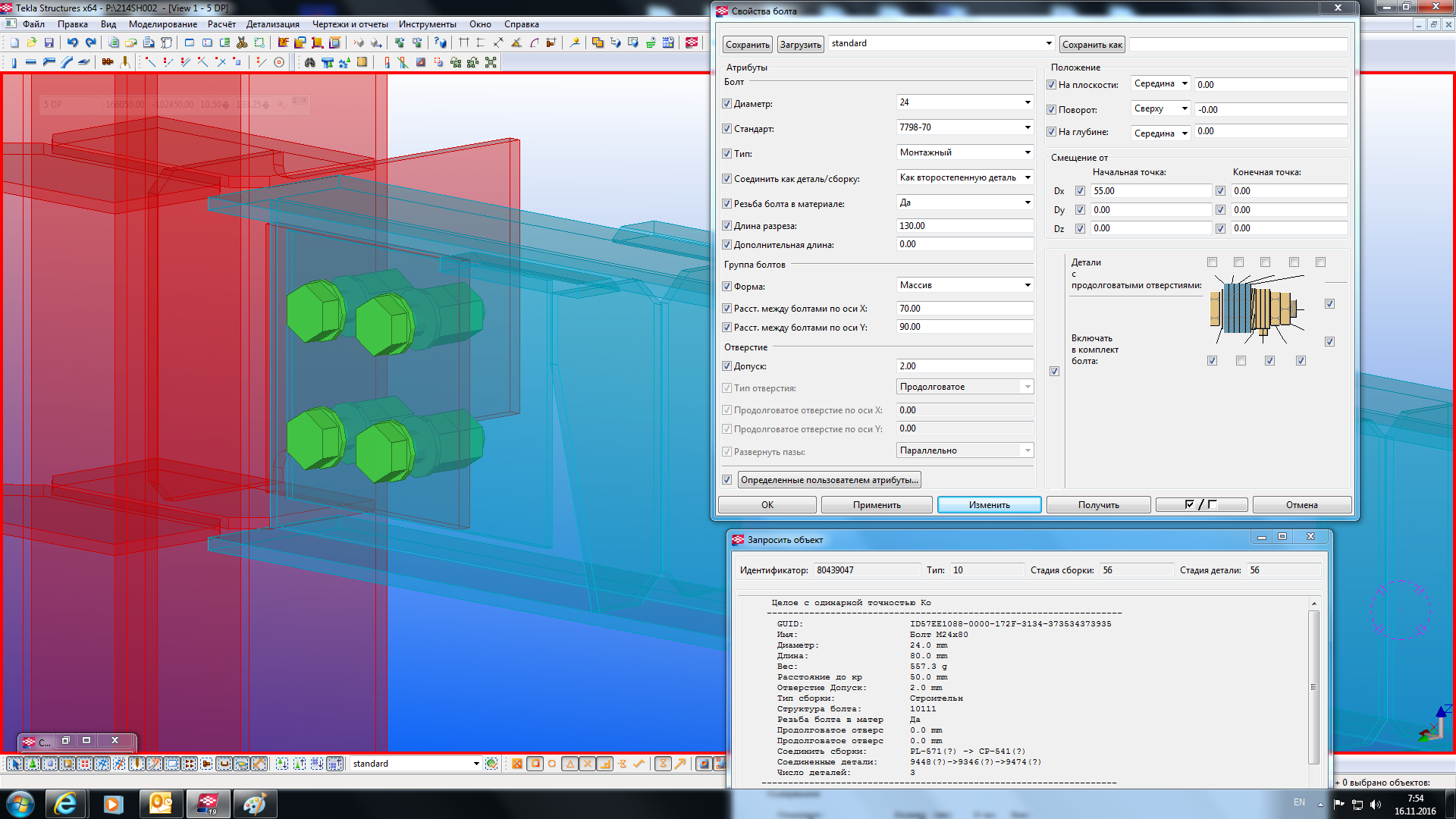

Здравствуйте. Помогите решить проблему, пожалуйста. В модели болты отображаются как надо и всё хорошо, но в какой то момент некоторые болты вырождаются длина болта показывается 70мм, если зайти в свойства болта и ничего не меняя нажать изменить, болт становится нормальным и пересчитывается длина болта на 80мм. С чем это может быть связано?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 16 ноя 2016, 06:47

в многопользовательской модели "потрогали" один элемент разные юзеры

Gafon92
Сообщения: 9
Регистрация: 04 окт 2015, 11:29

Re: Все по болтам в Tekla Structures

Сообщение Gafon92 » 18 ноя 2016, 03:24

Спасибо за ответ)

damir
Сообщения: 8
Регистрация: 12 ноя 2014, 09:24

Re: Все по болтам в Tekla Structures

Сообщение damir » 21 мар 2017, 14:44

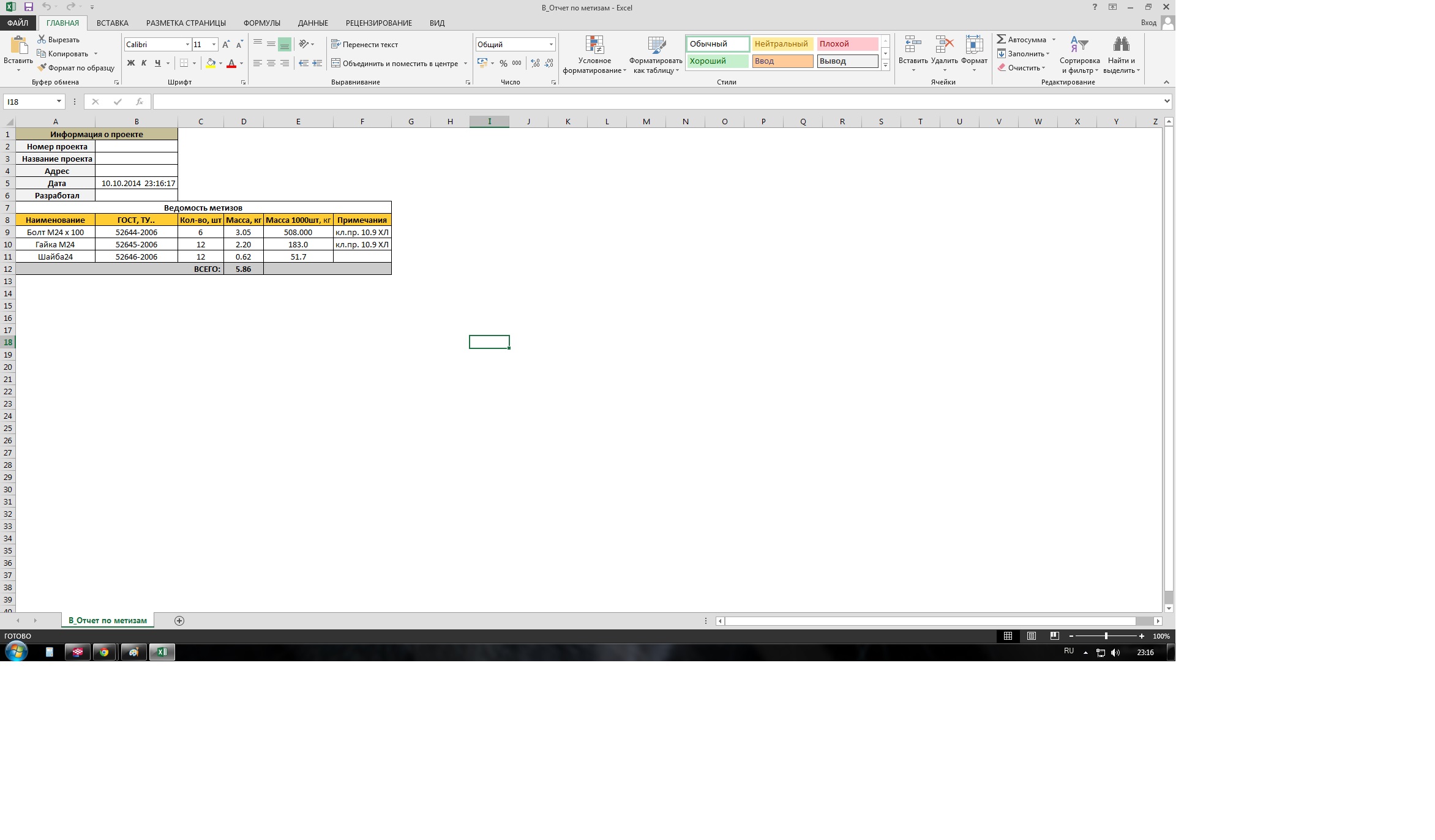

Здравствуйте. Подскажите как можно отредактировать отчет по метизам, что бы там добавился столбец "Толщина пакета"?

Max
Сообщения: 3
Регистрация: 24 мар 2017, 15:39

Re: Все по болтам в Tekla Structures

Сообщение Max » 24 мар 2017, 15:54

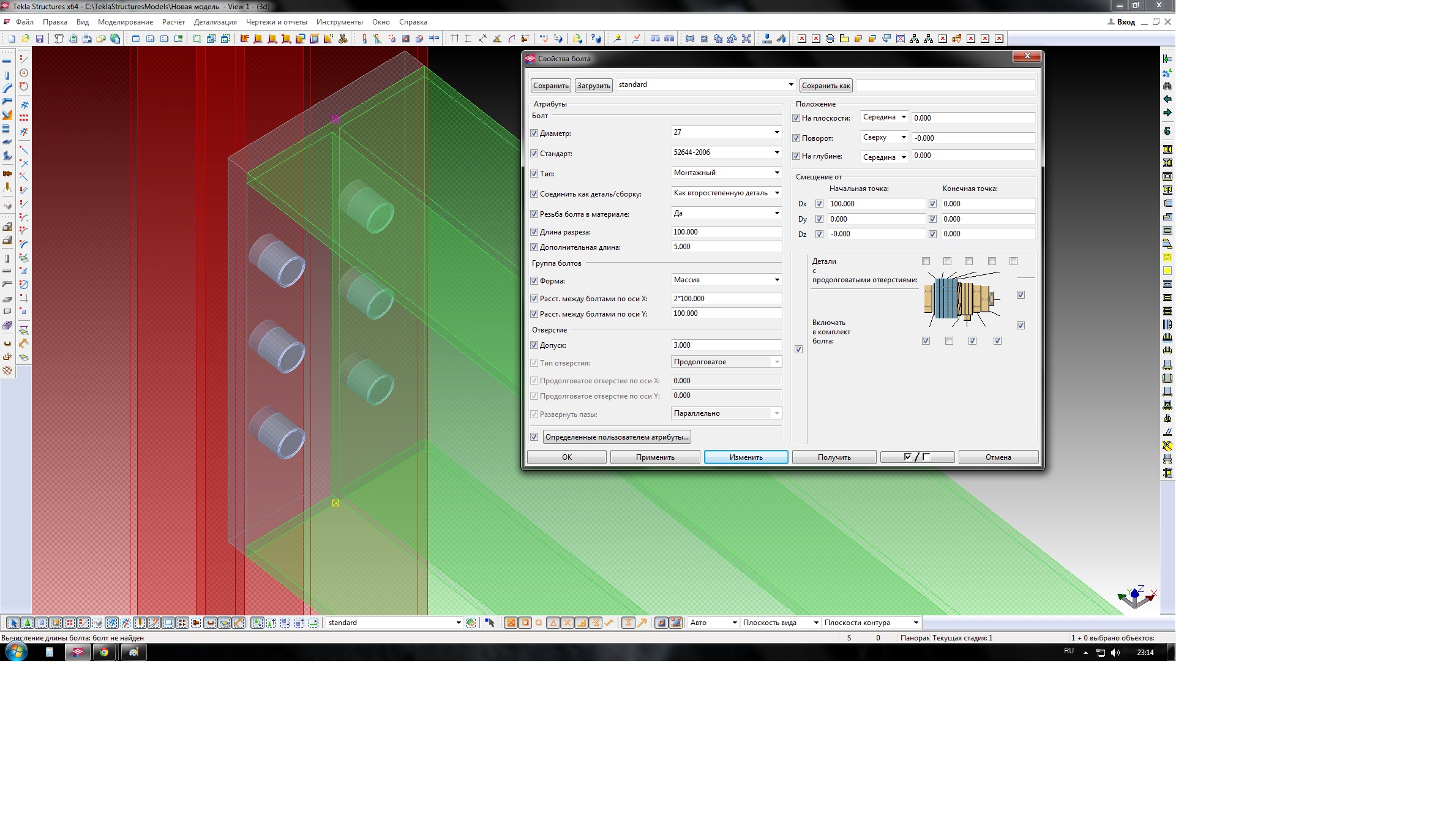

День добрый! Проблемка такая: создаю болтовое соединение между двумя пластинами и периодически соединение не копируется к подобным пластинам или само болтовое соединение входит в контур одной из пластин (головка болта). Причем до этого все копировалось и получалось адекватно! может какой то секрет есть?)) и еще вопрос: не понятен принцип ориентации соединения при его назначении, когда указывается траектория соединения!

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 27 мар 2017, 12:49

1) болт не копируется только коглда не все детали которые он пронизываются подлежит копированию. То есть детали которые он пронизывает явняются неотъемлемой частью самого соединения. Как только одна из деталей удаляется или не копируется болт исчезает.
Как вариант решения выделить болт правой кнопкой свойства указать детали болтового соединения только одну деталь потом после копирования обратно йказать все детали.
2) Так же просто указать детали соединения. Сам болт не ищет какие детали проткнуть.
3) 1 точка это начала отсчета по оси Х вторая это направление оси OX Далее все будет понятно.

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 04 июл 2017, 11:49

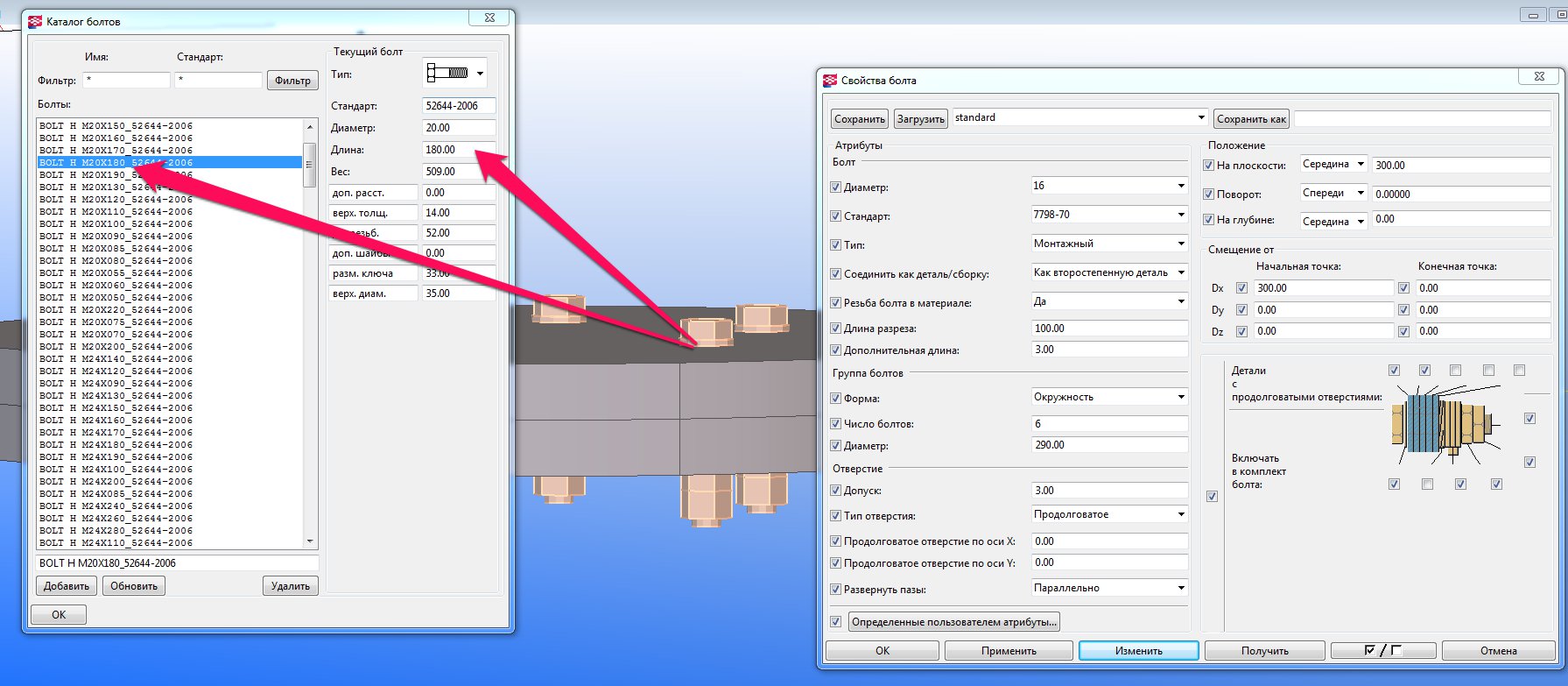

Добрый день. Подскажите пожалуйста, создал новые болты, гайки и шайбы в каталоге болтов, потом новый комплект болтов, а болты не отображаются как надо в модели, что не так сделал?
Вложения

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Все по болтам в Tekla Structures

Сообщение alstey » 04 июл 2017, 23:24

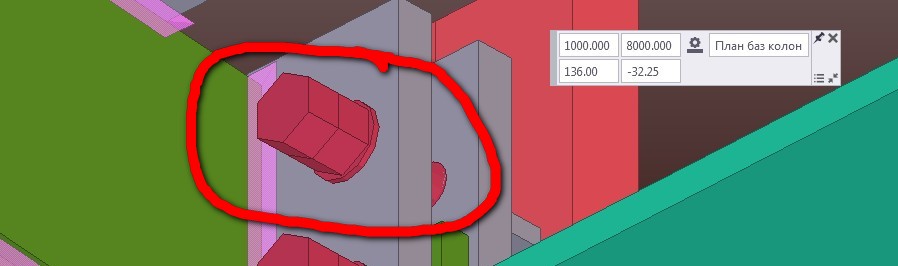

Странное отображение болта, дополнительная длина никак не влияет. Показывает болт М20Х100, в каталоге есть длиннее. В чем дело? 2016i sr4

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Все по болтам в Tekla Structures

Сообщение meart » 05 июл 2017, 08:08

alstey писал(а):
04 июл 2017, 23:24
Странное отображение болта, дополнительная длина никак не влияет. Показывает болт М20Х100, в каталоге есть длиннее. В чем дело? 2016i sr42017-07-04_2305001_cr.jpg
длины разреза точно хватает? где ручки?
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 05 июл 2017, 13:41

alstey писал(а):
04 июл 2017, 23:24
Странное отображение болта, дополнительная длина никак не влияет. Показывает болт М20Х100, в каталоге есть длиннее. В чем дело? 2016i sr42017-07-04_2305001_cr.jpg
у меня так отображалось когда не хватало длины болта, сам болт одной длины, а в каталоге болтов стоит совсем другая длина на него

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 05 июл 2017, 13:45

troy-47 писал(а):
04 июл 2017, 11:49
Добрый день. Подскажите пожалуйста, создал новые болты, гайки и шайбы в каталоге болтов, потом новый комплект болтов, а болты не отображаются как надо в модели, что не так сделал?
Разобрался сам, может кому пригодится, такое некорректное отображение болтов происходило из-за того что стандарт на гайку и шайбы одинаков, стоило тока поменять стандарт (добавить в конце лишние символы, *, _ -1), стало отображать корректно, как я понял текла считывала одновременно одинаковый стандарт гайки и шайбы, из-за этого путалась.

ZeroLine
Сообщения: 4
Регистрация: 26 июн 2017, 08:20

Re: Все по болтам в Tekla Structures

Сообщение ZeroLine » 15 ноя 2017, 21:28

Как поставить одну гайку (или одну шайбу) без болта?

ilya_kon
Сообщения: 70
Регистрация: 31 июл 2012, 22:25

Re: Все по болтам в Tekla Structures

Сообщение ilya_kon » 16 ноя 2017, 20:09

Смоделировать врукопашную.

profitro11
Сообщения: 13
Регистрация: 09 июн 2016, 09:44

Re: Все по болтам в Tekla Structures

Сообщение profitro11 » 18 ноя 2017, 06:01

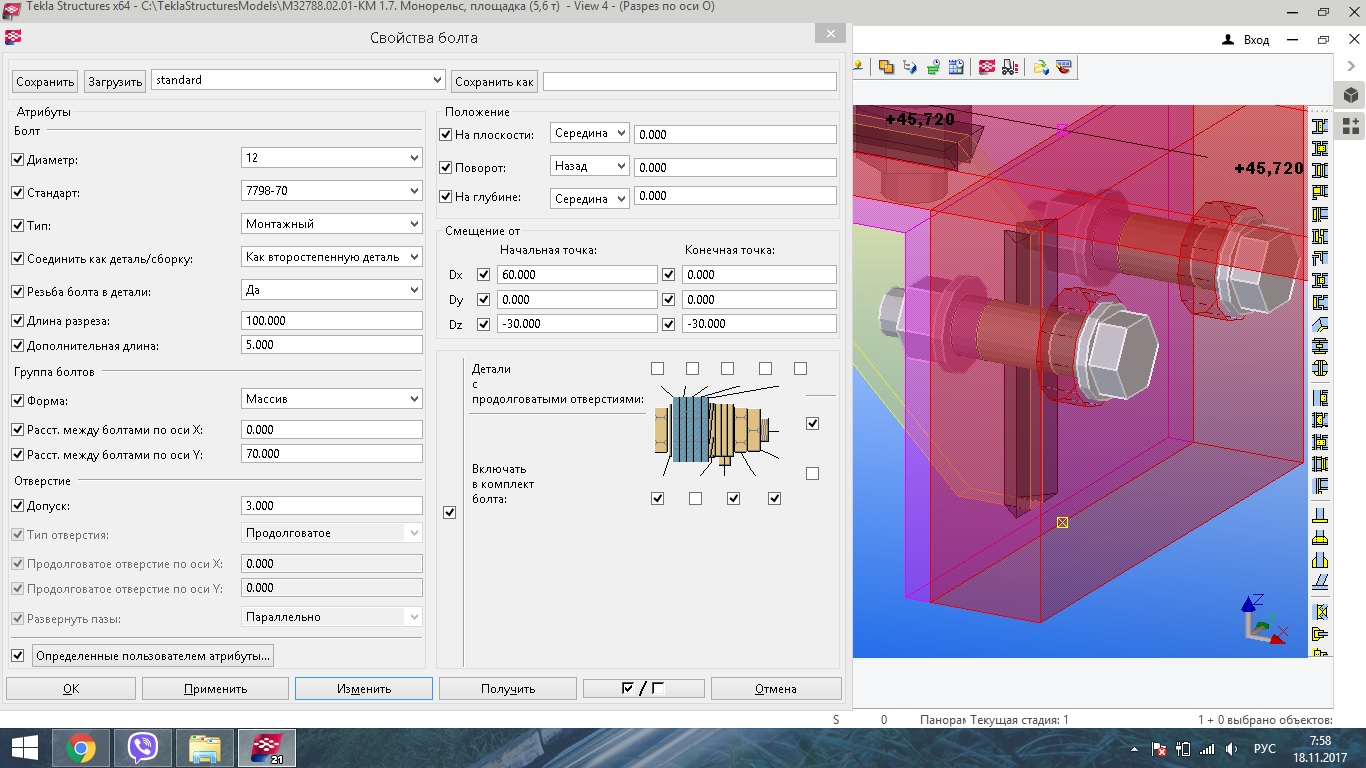

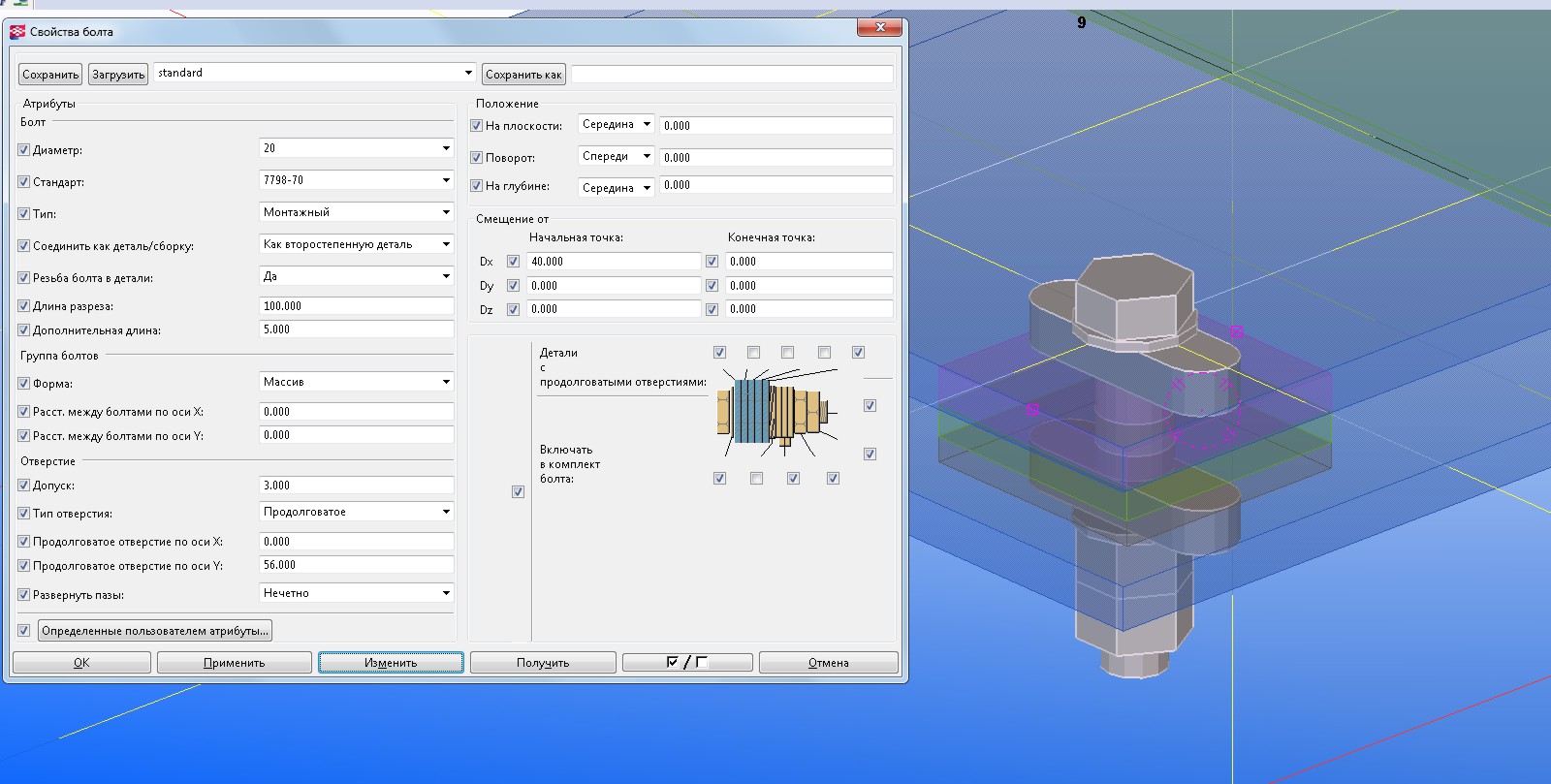

Здравствуйте! А как в резинке упора монорельса головку болта утопить? До установки болтового соединения вырезал резине (Elastic Putty) пару углублений кругляком d28, предварительно пробив и резину и уголок отверстием без болта.
Вложения

ZeroLine
Сообщения: 4
Регистрация: 26 июн 2017, 08:20

Re: Все по болтам в Tekla Structures

Сообщение ZeroLine » 20 ноя 2017, 16:30

ilya_kon писал(а):
16 ноя 2017, 20:09
Смоделировать врукопашную.
А цивилизованного способа, чтобы без лишних проблем гайка появилась в спецификации гайкой?

Аватара пользователя
Metalkarkas
Сообщения: 41
Регистрация: 14 окт 2013, 10:06
Откуда: Раменское
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Metalkarkas » 31 янв 2018, 16:57

Как в редакторе шаблонов можно получить комплект болта (гайка, шайба - шайба)? Как задать комплект болта в фильтре вида?
Где-то видел что-то наподобие 0 0 1 1 1 для болтов, но вспомнить не могу где, и что это было.

swensson
Сообщения: 83
Регистрация: 05 апр 2012, 23:09

Re: Все по болтам в Tekla Structures

Сообщение swensson » 31 янв 2018, 21:25

смотри TYPE и другие подобные, мне больше нравится TYPE4

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение pavelkutas » 10 мар 2018, 15:56

Metalkarkas писал(а):
31 янв 2018, 16:57
Как в редакторе шаблонов можно получить комплект болта (гайка, шайба - шайба)? Как задать комплект болта в фильтре вида?
Где-то видел что-то наподобие 0 0 1 1 1 для болтов, но вспомнить не могу где, и что это было.

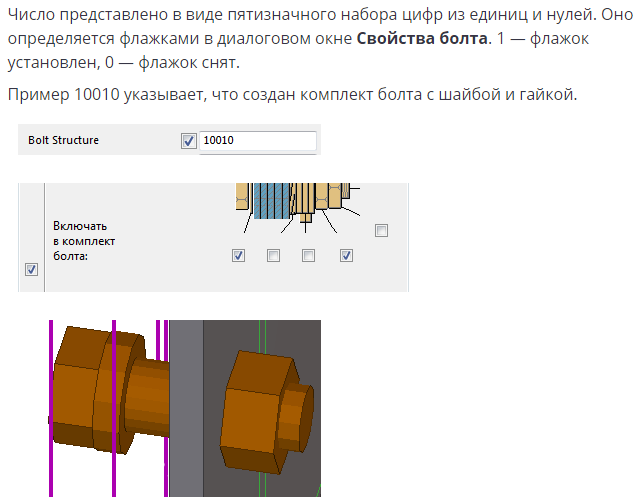

TYPE1
В случае болтов возвращает стандарт болта и стандарт каждой возможной шайбы или гайки в том виде, в котором они отображаются в диалоговом окне Каталог комплектов болтов (например, 7968/2041/2041/2041/2067/2067 ). В случае других объектов (не болтов) поле остается пустым.
TYPE2
В случае болтов возвращает 1 для существующих и 0 для несуществующих шайб и гаек (например, 10011). В случае других объектов (не болтов) поле остается пустым.
TYPE3
То же, что и TYPE2 , однако возвращает X для существующих o для несуществующих шайб и гаек (например, XooXX ). В случае других объектов (не болтов) поле остается пустым.
TYPE4
То же, что и TYPE1 , но возвращает только стандарт существующих элементов болтовых соединений. В случае других объектов (не болтов) поле остается пустым.

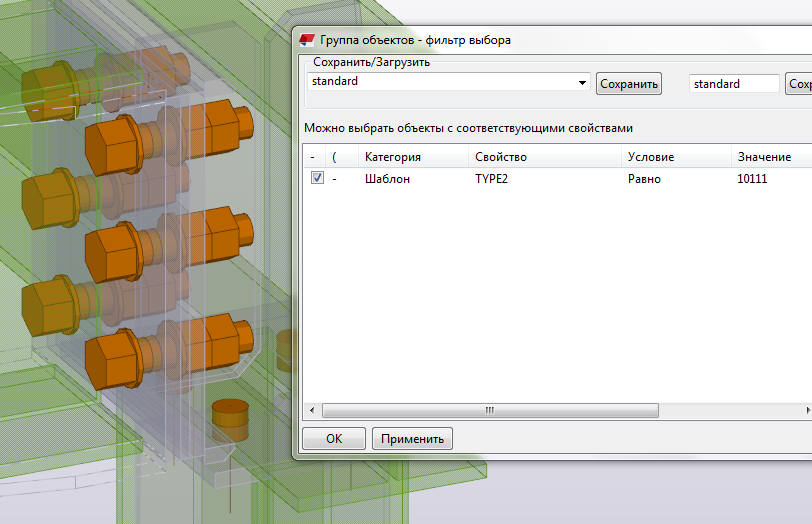

Пример как задать комплект болта в фильтре выбора:
Все те же самые принципы в работе с редактором шаблона, получаем набор из пяти цифр и работаем с ним.

daiman444
Сообщения: 73
Регистрация: 04 май 2016, 13:12

Re: Все по болтам в Tekla Structures

Сообщение daiman444 » 17 янв 2019, 16:31

всем доброго дня. столкнулся с проблемой.
скручиваем болтами 2 детали толщиной 4 мм болтом М16 по гост 7798-70: получается пакет: шайба 3 мм + деталь 4 мм + деталь 4 мм + шайба 3 мм = 14 мм.

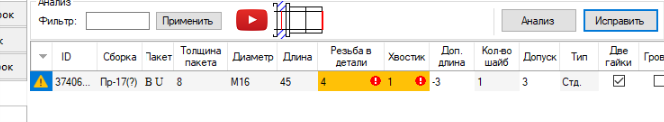

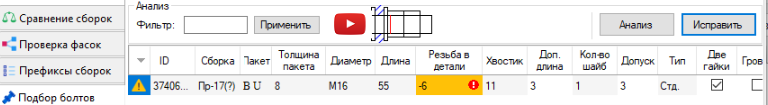

подбор болтов предлагает только 45 мм длиной и 55 мм. проскакивает в ходе подбора болт длиной 50 мм, хотя он есть в каталоге.
так же проскакивает болт и плагине топинженера. предлагает только 45 и 55.
Набросок (8).png
Набросок (7).png
Набросок (7).png (25.72 КБ) 35985 просмотров
почему может проскакивать в подборе болт длиной 50 мм?
Американский форум- задал вопрос, тебе на него обстоятельно и вежливо ответят.
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!

alexnn
Сообщения: 22
Регистрация: 22 апр 2015, 11:34

Re: Все по болтам в Tekla Structures

Сообщение alexnn » 17 янв 2019, 18:50

Потому что в каталоге болтов ошибка
Исправьте ее и болт 16х50 появится
Разработчики среды игнорируют этот вопрос уже больше половины года
viewtopic.php?f=45&t=1932&start=200#p23060

profitro11
Сообщения: 13
Регистрация: 09 июн 2016, 09:44

Re: Все по болтам в Tekla Structures

Сообщение profitro11 » 04 дек 2019, 11:52

profitro11 писал(а):
18 ноя 2017, 06:01
Здравствуйте! А как в резинке упора монорельса головку болта утопить? До установки болтового соединения вырезал резине (Elastic Putty) пару углублений кругляком d28, предварительно пробив и резину и уголок отверстием без болта.

prioritet
Сообщения: 26
Регистрация: 16 дек 2018, 05:32

Re: Все по болтам в Tekla Structures

Сообщение prioritet » 07 фев 2020, 10:31

Хочу создать фильтр в модели с помощью которого я бы смог найти все болты расстояние между которыми по оси X = 180мм.
Вопрос такой. Какой атрибут прописать в поиске по шаблону? Перерыл справочник атрибутов. Ничего не смог найти. Или может быть есть какой-то альтернативный метод?
Вложения

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 07 фев 2020, 12:22

Врядли это можно вытащить стандартными способами. Точно можно через custom поля (надо уметь кодить)

prioritet
Сообщения: 26
Регистрация: 16 дек 2018, 05:32

Re: Все по болтам в Tekla Structures

Сообщение prioritet » 08 фев 2020, 04:54

CuPo>I<a писал(а):
07 фев 2020, 12:22
Врядли это можно вытащить стандартными способами. Точно можно через custom поля (надо уметь кодить)
То есть писать компонент, в котором бы использовалась переменная отвечающая за поле "расстояние по оси х". Открыл компонент, обозначил расстояние, нажал поиск, и вуаля?


Ответить
phpbb3 styles

Вернуться в «3D моделирование в Tekla Structures»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
