Все по болтам в Tekla Structures

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 20 дек 2012, 10:19

Stanislav писал(а):С болтами случилась оказия. Отказываются пробивать пакет из 3-х деталей. Все переустанавливал, среду свою из архива (когда все работало) заново ставил. Причем в среде Россия все хорошо. Что может быть?
Причем это случилось и на других компьютерах. Даже если создать новую модель. Эпидемия))
детали болтового соединения и укажи 3 штуки
Так пробовал?

Аватара пользователя
Stanislav
Сообщения: 75
Регистрация: 15 дек 2011, 14:28
Откуда: Белгород

Re: Все по болтам в Tekla Structures

Сообщение Stanislav » 20 дек 2012, 10:59

vla писал(а):
Stanislav писал(а):С болтами случилась оказия. Отказываются пробивать пакет из 3-х деталей. Все переустанавливал, среду свою из архива (когда все работало) заново ставил. Причем в среде Россия все хорошо. Что может быть?
Причем это случилось и на других компьютерах. Даже если создать новую модель. Эпидемия))
детали болтового соединения и укажи 3 штуки
Так пробовал?
Да. Не помогает.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 20 дек 2012, 12:41

Stanislav писал(а):С болтами случилась оказия. Отказываются пробивать пакет из 3-х деталей. Все переустанавливал, среду свою из архива (когда все работало) заново ставил. Причем в среде Россия все хорошо. Что может быть?
Причем это случилось и на других компьютерах. Даже если создать новую модель. Эпидемия))
Хехехе.. тут пора шамана с бубном звать.. Это просто глюк. Так не должно быть.

Jenek
Сообщения: 13
Регистрация: 15 дек 2012, 16:19

Re: Все по болтам в Tekla Structures

Сообщение Jenek » 09 янв 2013, 22:07

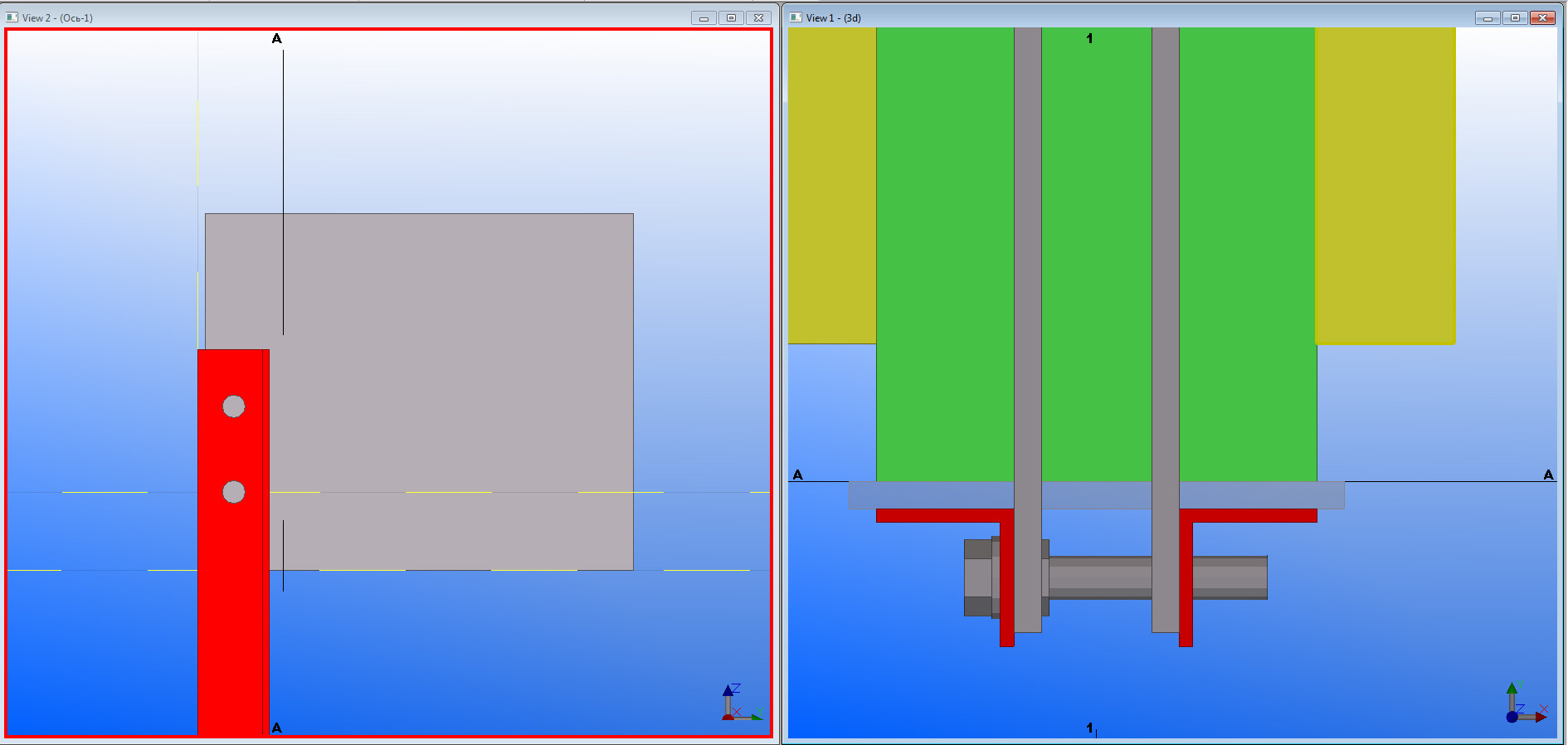

Доброго времени суток! В связи с тем, что нет опыта работы в программе TS, не могу понять проблемы со вставкой болтов. Делаю так: Сначала выбираю главную деталь (колонна), затем второстепенную (опорное ребро балки), выбираю еще одну вспомогательную деталь (ответный фланец на колонне). Соединение получается корявым см.скрин... Помогите, где ошибка?
Вложения
Крепление балки к колонне.jpg

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 10 янв 2013, 05:00

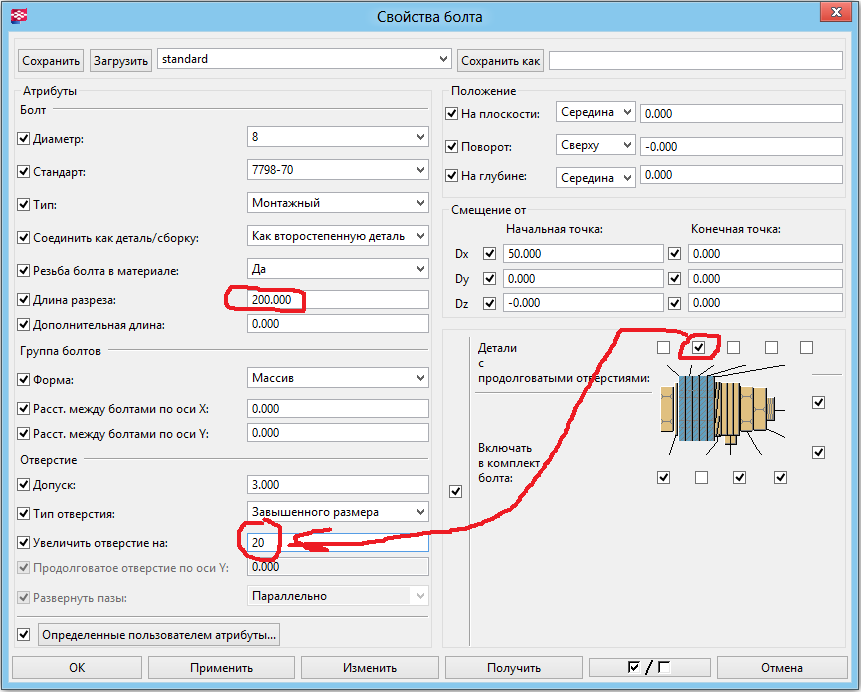

В свойствах болтов есть "длина разреза". попробуй увеличить

Nesh
Сообщения: 3
Регистрация: 11 янв 2013, 14:56

Re: Все по болтам в Tekla Structures

Сообщение Nesh » 11 янв 2013, 16:49

Такой вопрос. Для уменьшения кол-ва марок подавал все ребра в колоннах с отверстиями. Но теперь, оказывается, все равно ребра имеют разные позиции, так как, получается, в фасонке без крепления 3 отверстия, а с креплением - 6. Я так уже понял, что конструировать нельзя. Работал в Бокаде - такой проблемы не было. При проверке на коллизии пишет, что их нет.
Как теперь можно в Текле отфильтровать эти совпадающие болты и отверстия, чтобы одним махом удалить не нужные?


Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 11 янв 2013, 17:12

Я честно говоря немного не понял вопрос. Я так понял
1)вы сделали в какой то делали отверстия без учета будут ли там болты или нет с помощью болта и извлекли из него само тело болта осталось отверстие.
2) Далее вы создали еще один болт который пронизывает отверстия в пластине.
Если все так то проблема решается просто.
Дело в том что вы нарисуете 2 одинаковые пластины но в одной будет отверстия а в другой в то же отверстие будет нарисован болт но и отверстие бедует проделано еще раз прям по тому же отверстию то есть инструмент болт будет применен дважды а не единожды то при одинаковой геометрии действительно пластины замаркеруются по разному так как в ней больше отверстий (текла не учитывает вариант наложения одного отверстия на другое и считает что если вы проделали в одной деталей 1 отв а в другой 2 отверстия в одном и том же место то эта деталь другая)
Решение простое. Рисуя болт не выбирайте деталь в которой уже есть отверстие. Длину болта не забудьте указать больше с помощью дополнительной длинны. Все будет работать отлично:)

Nesh
Сообщения: 3
Регистрация: 11 янв 2013, 14:56

Re: Все по болтам в Tekla Structures

Сообщение Nesh » 11 янв 2013, 17:36

Спасибо за ответ. На будущее учту. Но сейчас смоделировано 200т мк и перебирать все узлы не представляется возможным. Как отфильтровать ненужные отверстия (выполненные болтами), которые наложены на болты?

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Все по болтам в Tekla Structures

Сообщение dimitriy_popov » 12 янв 2013, 09:00

Nesh писал(а):Как отфильтровать ненужные отверстия (выполненные болтами), которые наложены на болты?
0. Сделать резервную копию модели.
1. Выбери в модели необходимую деталь через список чертежей.
2. правыя кнопка мыши -> показать только выбраное + Shift останутся в виде только выбранные детали.
3. Можно "ремонтировать", используя фильтры выбора для болтов. Если в болтовом соединении главная деталь ребро, то фильтром выбора настрой чтоб не выбирались болты (допустим длиной более 20мм).

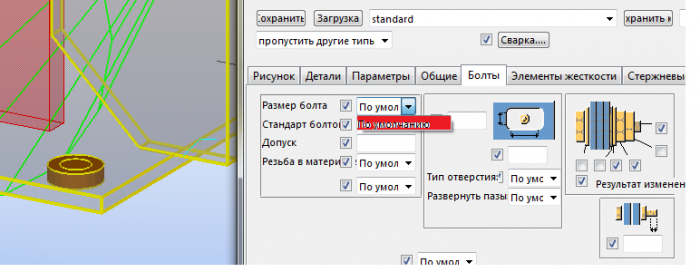

Nesh
Сообщения: 3
Регистрация: 11 янв 2013, 14:56

Re: Все по болтам в Tekla Structures

Сообщение Nesh » 14 янв 2013, 12:08

Спасибо! Модель отредактировал.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 14 янв 2013, 12:42

Stanislav писал(а):С болтами случилась оказия. Отказываются пробивать пакет из 3-х деталей. Все переустанавливал, среду свою из архива (когда все работало) заново ставил. Причем в среде Россия все хорошо. Что может быть?
Причем это случилось и на других компьютерах. Даже если создать новую модель. Эпидемия))
Скорее всего у тебя по умолчанию сохранились настройки про которых болт не может создаваться, скорее всего он не попадает в тело пластин. Так если отступ он начала пластины дать допустим 500 а сама пластина не имеет таких размеров то болт должен создаваться в воздухе. Так не создается. Скинь все настройки на 0 и нажми применить. Все будет работать :)

koshka
Сообщения: 22
Регистрация: 04 дек 2012, 19:25

Re: Все по болтам в Tekla Structures

Сообщение koshka » 15 янв 2013, 20:16

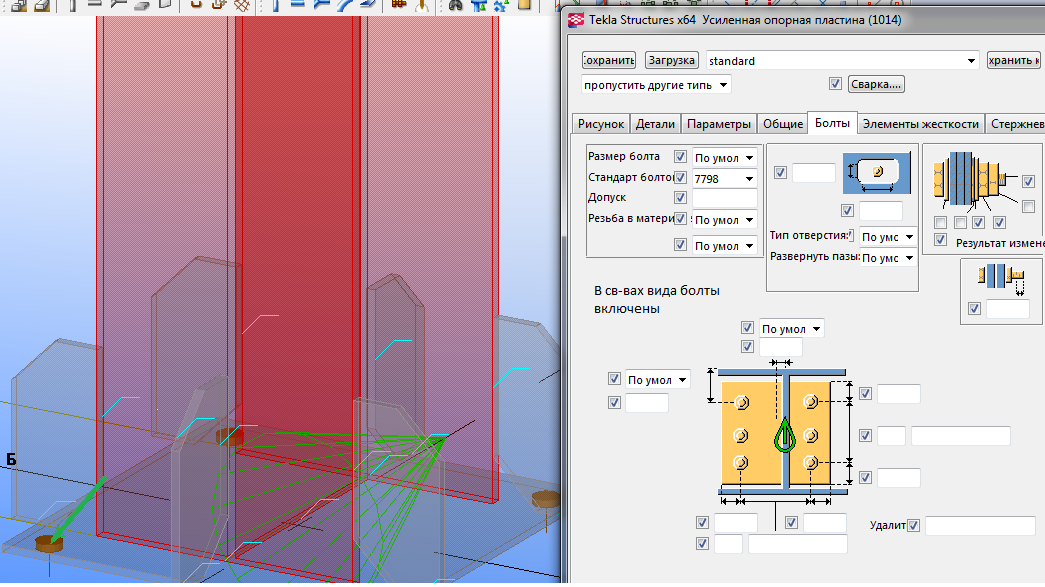

SOS! Помогите пожалуста! Не получается поставить отверстия в пластине, убираю галочку, а болты на месте...и отверстий нет...Что делать?

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Все по болтам в Tekla Structures

Сообщение Владимир Шнейдер » 15 янв 2013, 22:02

А как насчет того, чтобы приложить скриншот того, что делаете?
А то экстрасенсов тут нет...

koshka
Сообщения: 22
Регистрация: 04 дек 2012, 19:25

Re: Все по болтам в Tekla Structures

Сообщение koshka » 15 янв 2013, 22:45

Владимир Шнейдер писал(а):А как насчет того, чтобы приложить скриншот того, что делаете?
А то экстрасенсов тут нет...
хорошо, завтра попробую, я еще новичок

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 15 янв 2013, 23:13

koshka писал(а):SOS! Помогите пожалуста! Не получается поставить отверстия в пластине, убираю галочку, а болты на месте...и отверстий нет...Что делать?
Выделили болт и нажми ИЗМЕНИТЬ.

rka
Сообщения: 100
Регистрация: 11 янв 2012, 12:19
Откуда: Курган

Re: Все по болтам в Tekla Structures

Сообщение rka » 07 фев 2013, 15:24

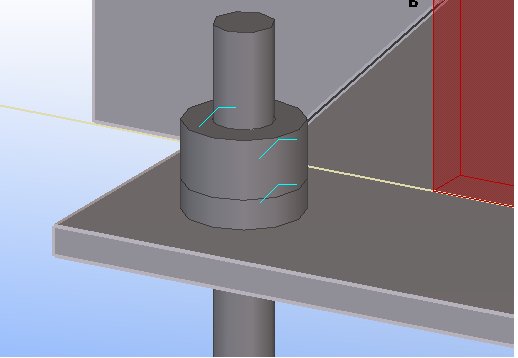

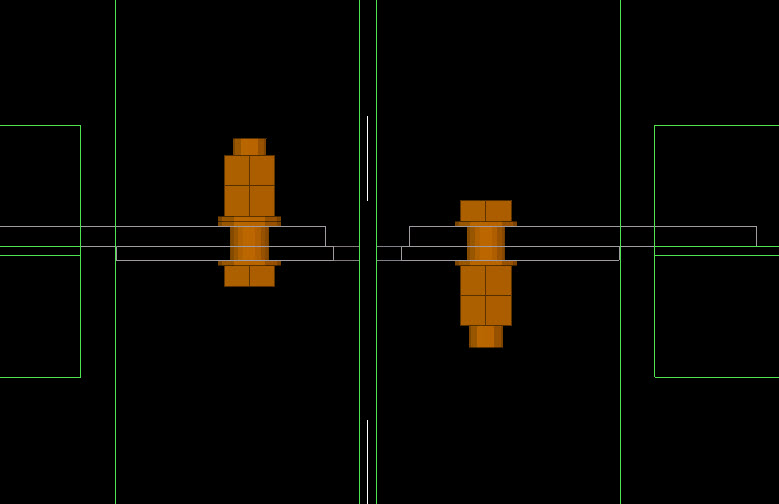

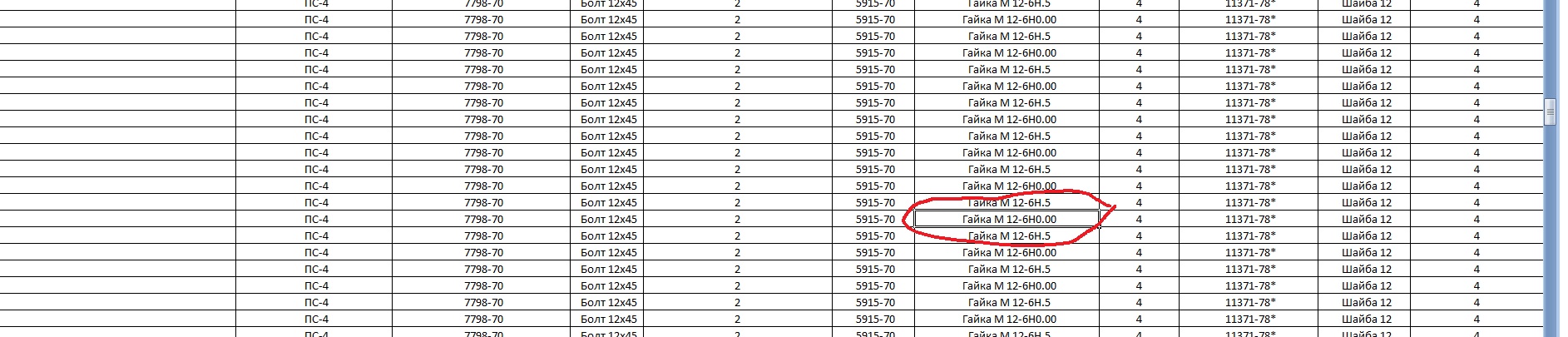

Почему текла в одинаковых зеркальных узлах нарисовала разное кол. шайб при равной длине болта?
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 08 фев 2013, 11:24

Попробуй развернуть в одну сторону.
Хотя это глюк

rka
Сообщения: 100
Регистрация: 11 янв 2012, 12:19
Откуда: Курган

Re: Все по болтам в Tekla Structures

Сообщение rka » 08 фев 2013, 12:37

пробовал, также. скопировал с соседних балок, нормально.

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 08 фев 2013, 14:04

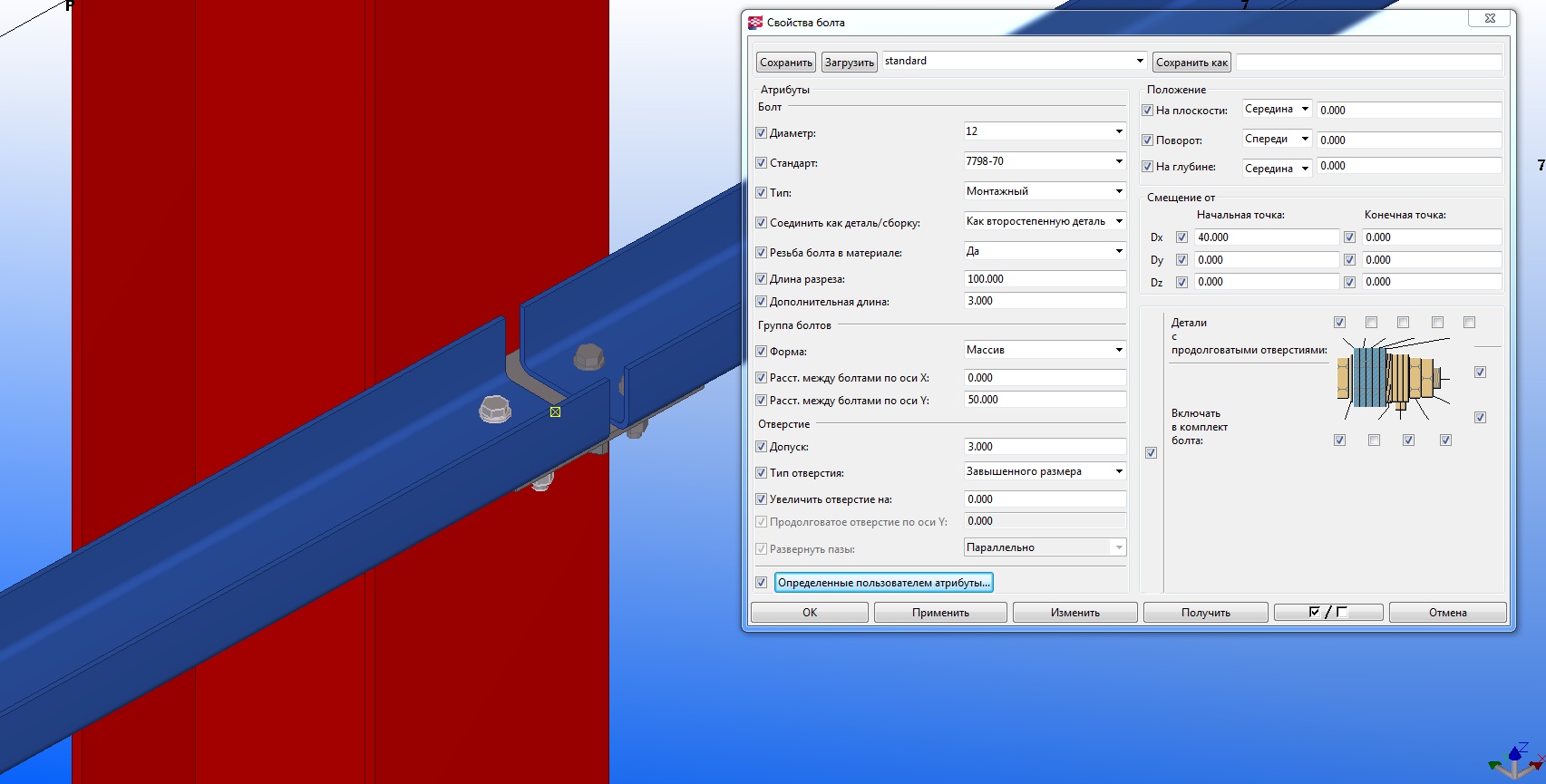

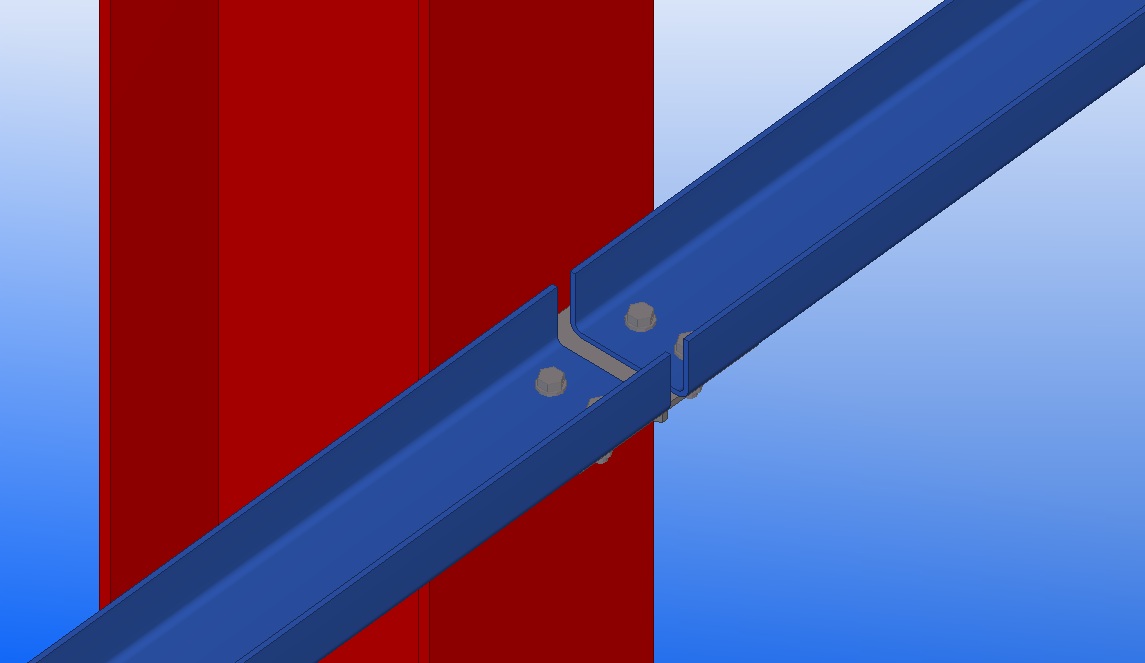

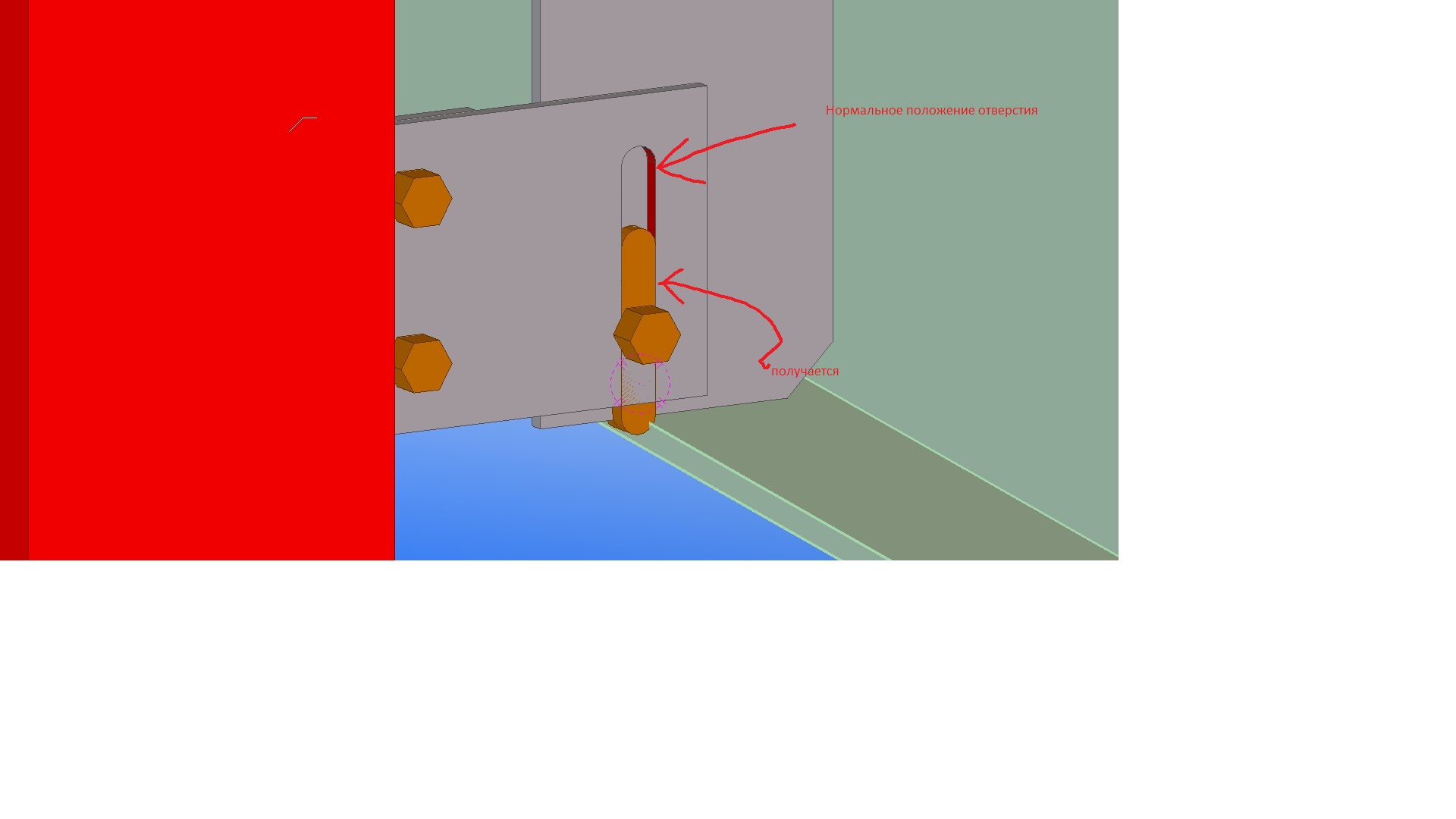

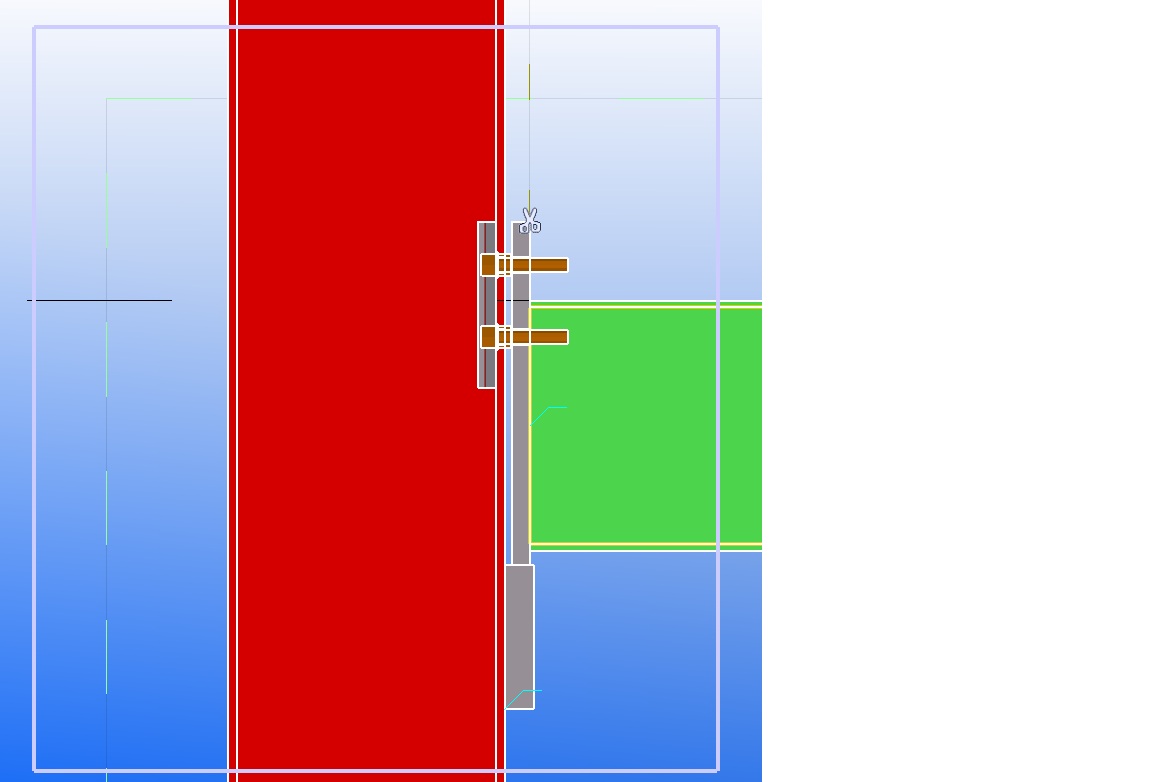

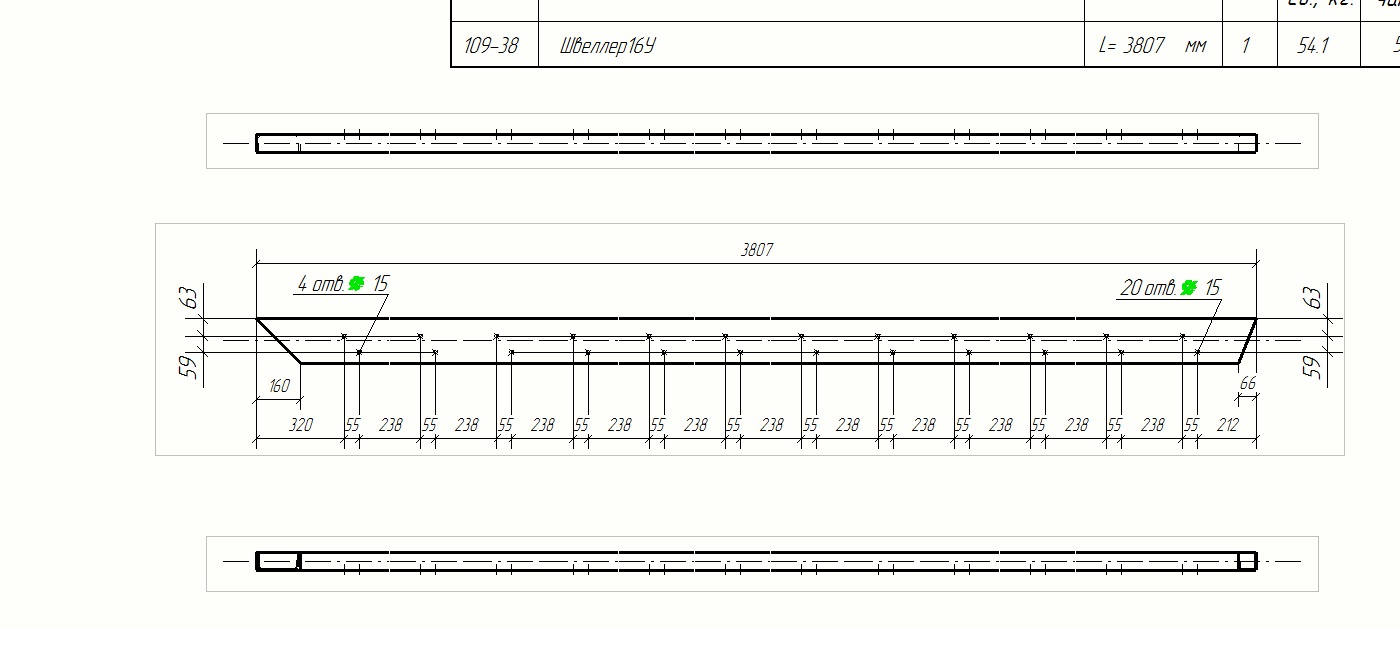

Подскажите как продолговатое отверстие сместить относительно центра болта наверх?
Вложения
Скрин 6.jpg

Аватара пользователя
teandrey89
Сообщения: 120
Регистрация: 11 июл 2012, 01:18
Откуда: Saint Petersburg

Re: Все по болтам в Tekla Structures

Сообщение teandrey89 » 10 фев 2013, 16:55

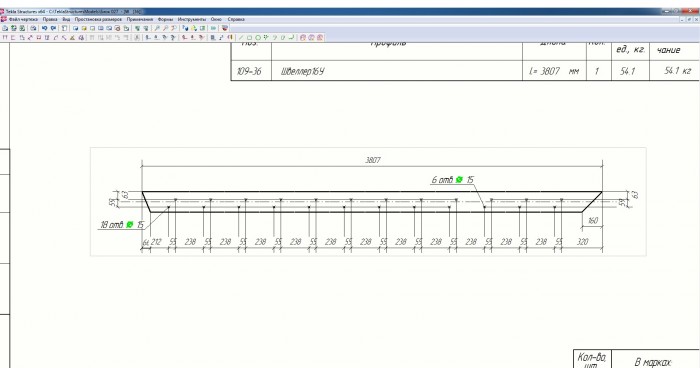

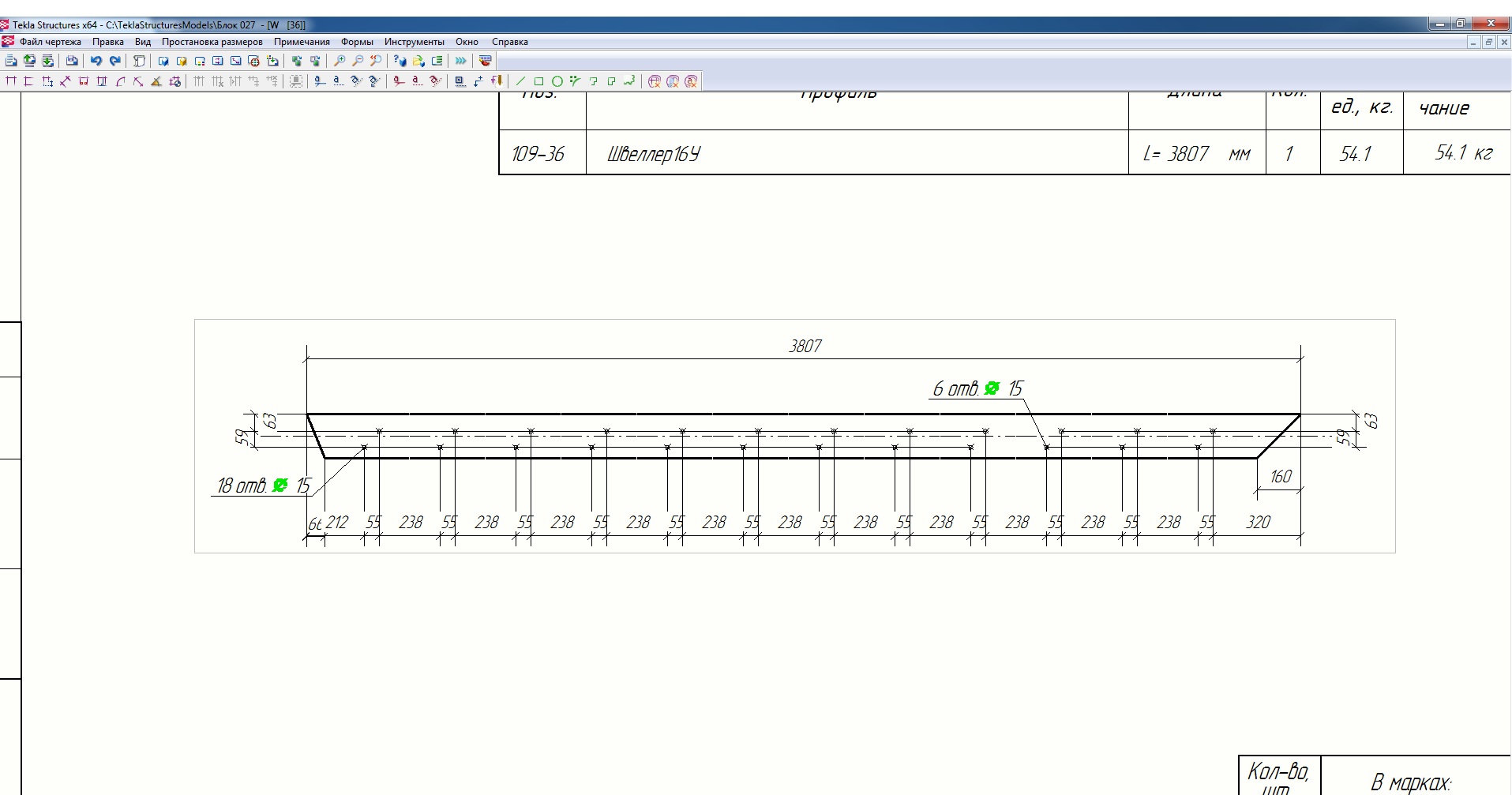

Созрел вопрос с производства... При создании болтовых соединений у меня получается куча типоразмеров болтов по длине, например 45мм-15шт, 50мм-10шт, 60мм-200шт и заказчику самому приходится оптимизировать заказ конечно же он закажет 60мм-225штук. Так вот можно ли в текле выбрать несколько типов болтов по длине, что бы только ими оперировать потом Например 40мм, 60мм, 100мм.

Аватара пользователя
teandrey89
Сообщения: 120
Регистрация: 11 июл 2012, 01:18
Откуда: Saint Petersburg

Re: Все по болтам в Tekla Structures

Сообщение teandrey89 » 10 фев 2013, 16:58

troy-47 писал(а):Подскажите как продолговатое отверстие сместить относительно центра болта наверх?
Сделай этот болт который нужен без продолговатого отверстия , а другой с продолговатым как тебе нужно но без самого болта, получится как бы два отверстия, на чертеже обозначишь продолговатое, а болт который без продолговатого пойдет в спецификацию...
А кстати по самому соединению вопрос? А зачем оно сверху продолговатое, если болт снизу и полка двутавра снизу, фасонка вниз пойдет и сразу упрется в полку, и смысл такого продолговатого отверстия?

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 11 фев 2013, 07:04

teandrey89 писал(а):
troy-47 писал(а):Подскажите как продолговатое отверстие сместить относительно центра болта наверх?
Сделай этот болт который нужен без продолговатого отверстия , а другой с продолговатым как тебе нужно но без самого болта, получится как бы два отверстия, на чертеже обозначишь продолговатое, а болт который без продолговатого пойдет в спецификацию...
А кстати по самому соединению вопрос? А зачем оно сверху продолговатое, если болт снизу и полка двутавра снизу, фасонка вниз пойдет и сразу упрется в полку, и смысл такого продолговатого отверстия?

Ригель под нагрузкой уходит вниз, болт сильно не затянут, что дает беспрепятственное перемещение ригелю...

Аватара пользователя
teandrey89
Сообщения: 120
Регистрация: 11 июл 2012, 01:18
Откуда: Saint Petersburg

Re: Все по болтам в Tekla Structures

Сообщение teandrey89 » 11 фев 2013, 19:12

Получается ты в модели показываешь нижнее положение под нагрузкой? Когда ригель уже прогнулся...

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 13 фев 2013, 13:03

teandrey89 писал(а):Получается ты в модели показываешь нижнее положение под нагрузкой? Когда ригель уже прогнулся...
Нет, в модели показываю стандартное положение ригеля без нагрузки... а положение детали выставляю таким образом что бы была возможность перемещения ригеля...

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 19 фев 2013, 07:37

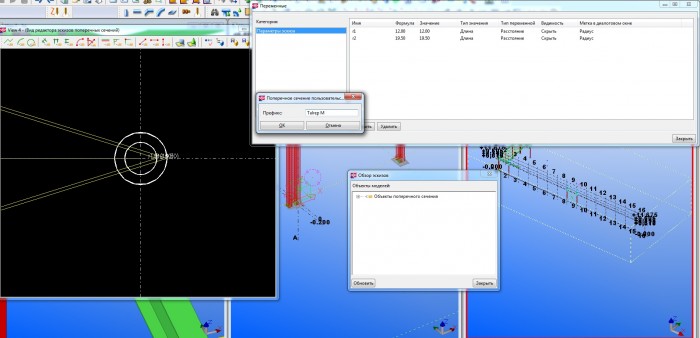

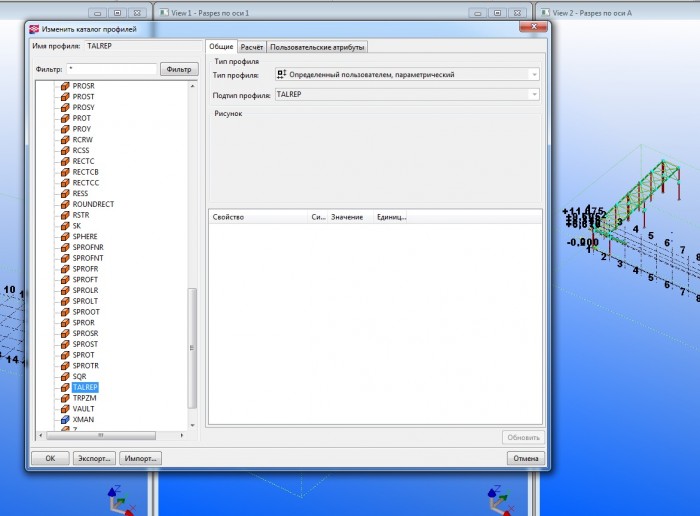

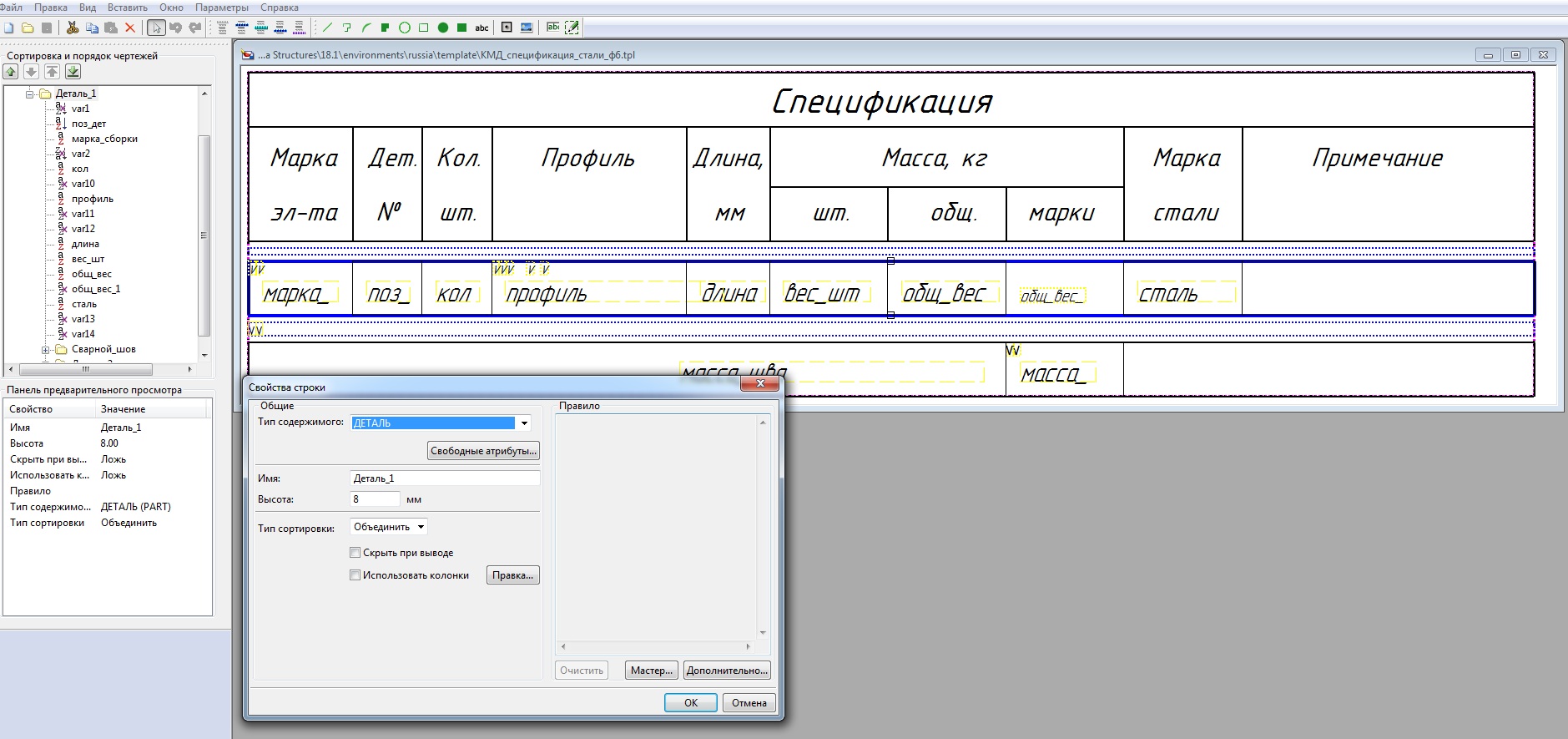

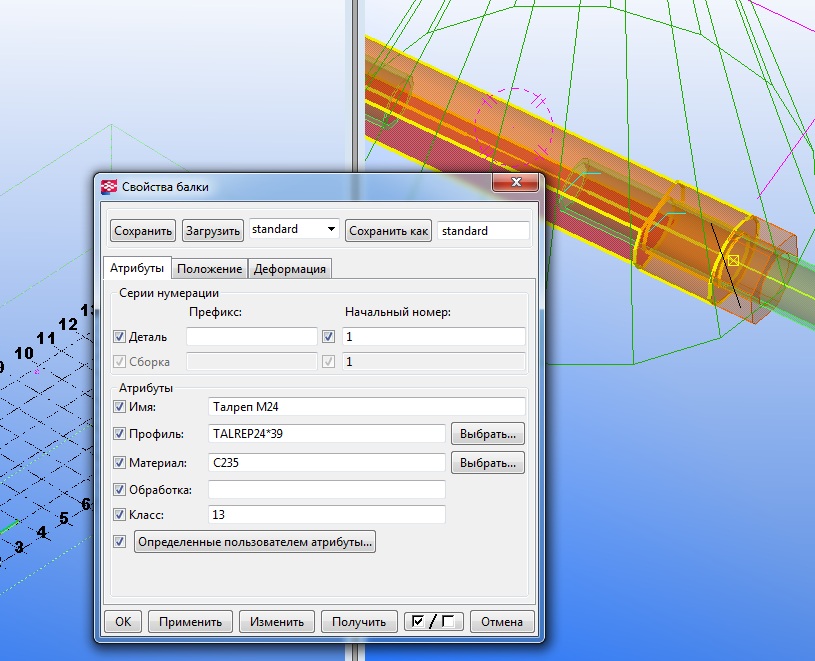

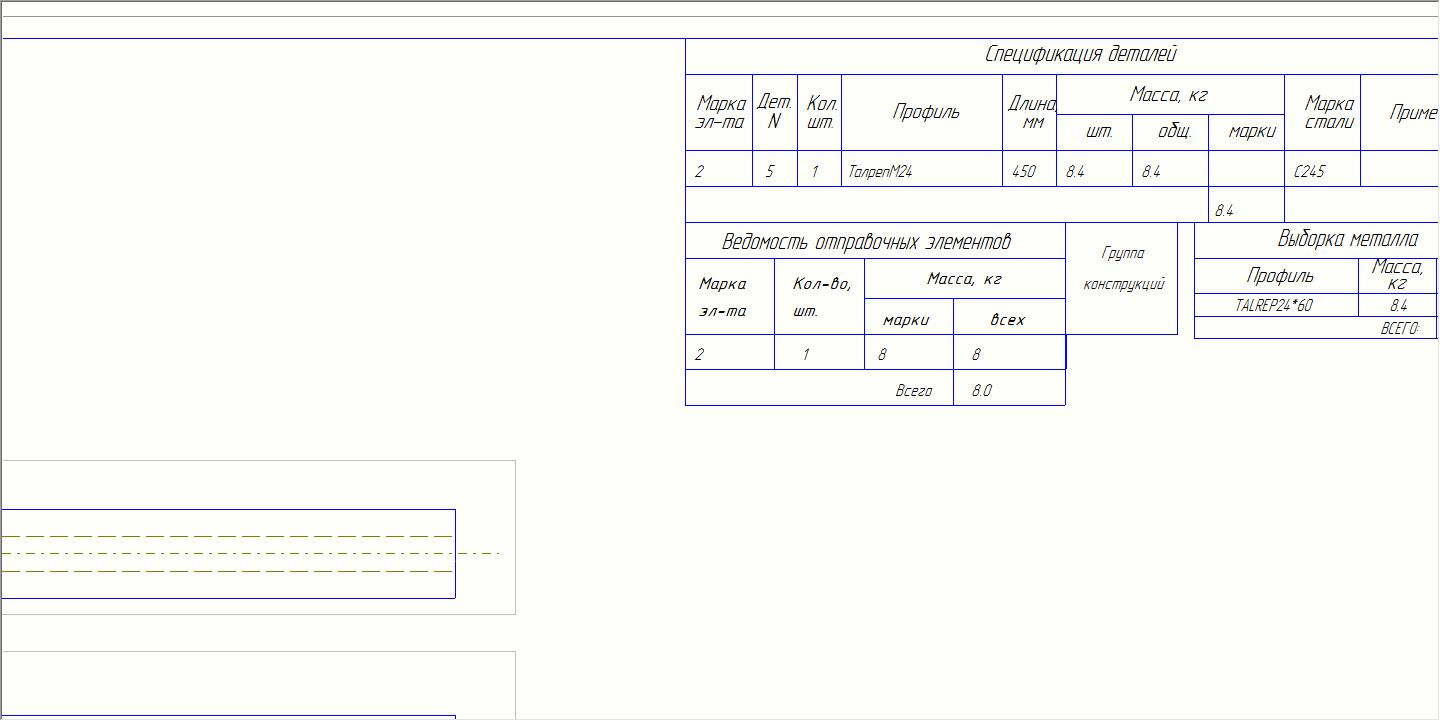

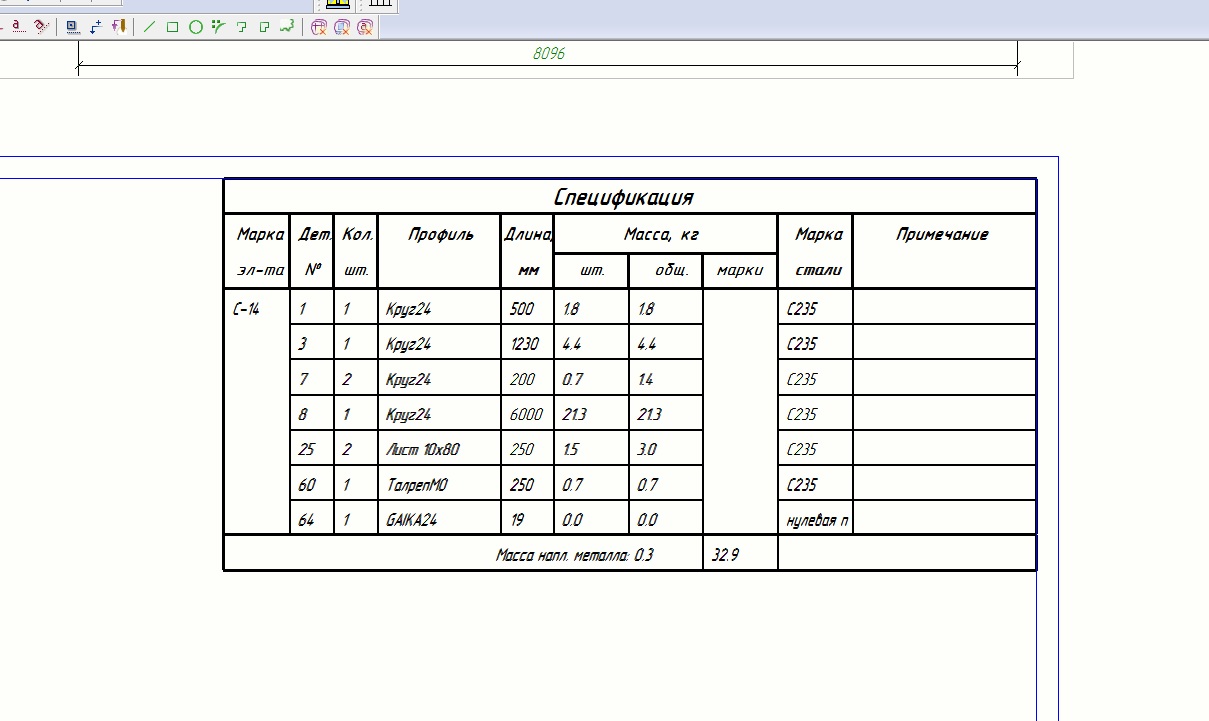

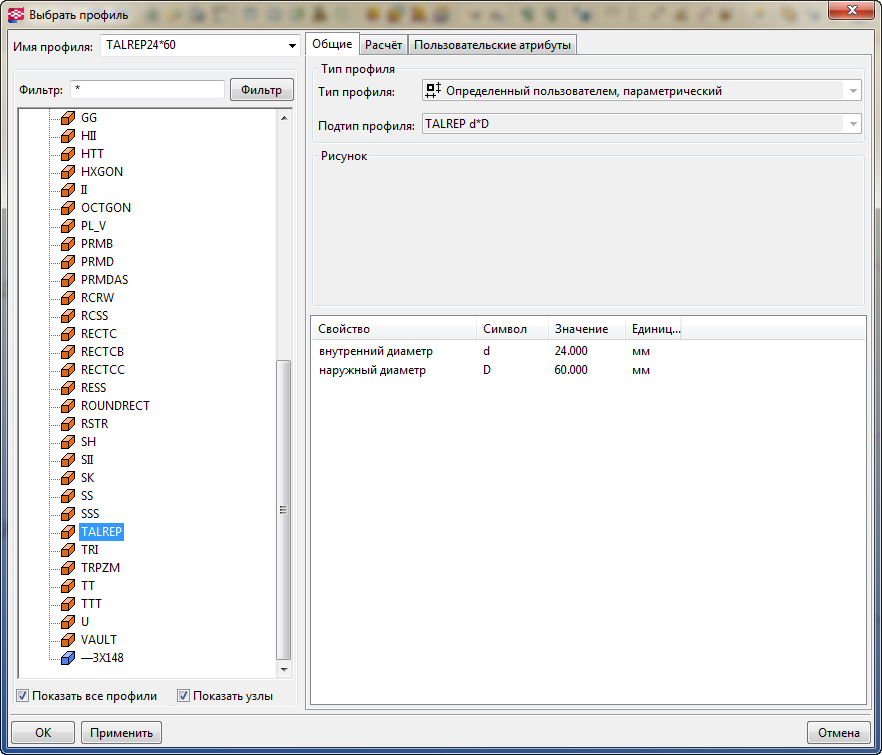

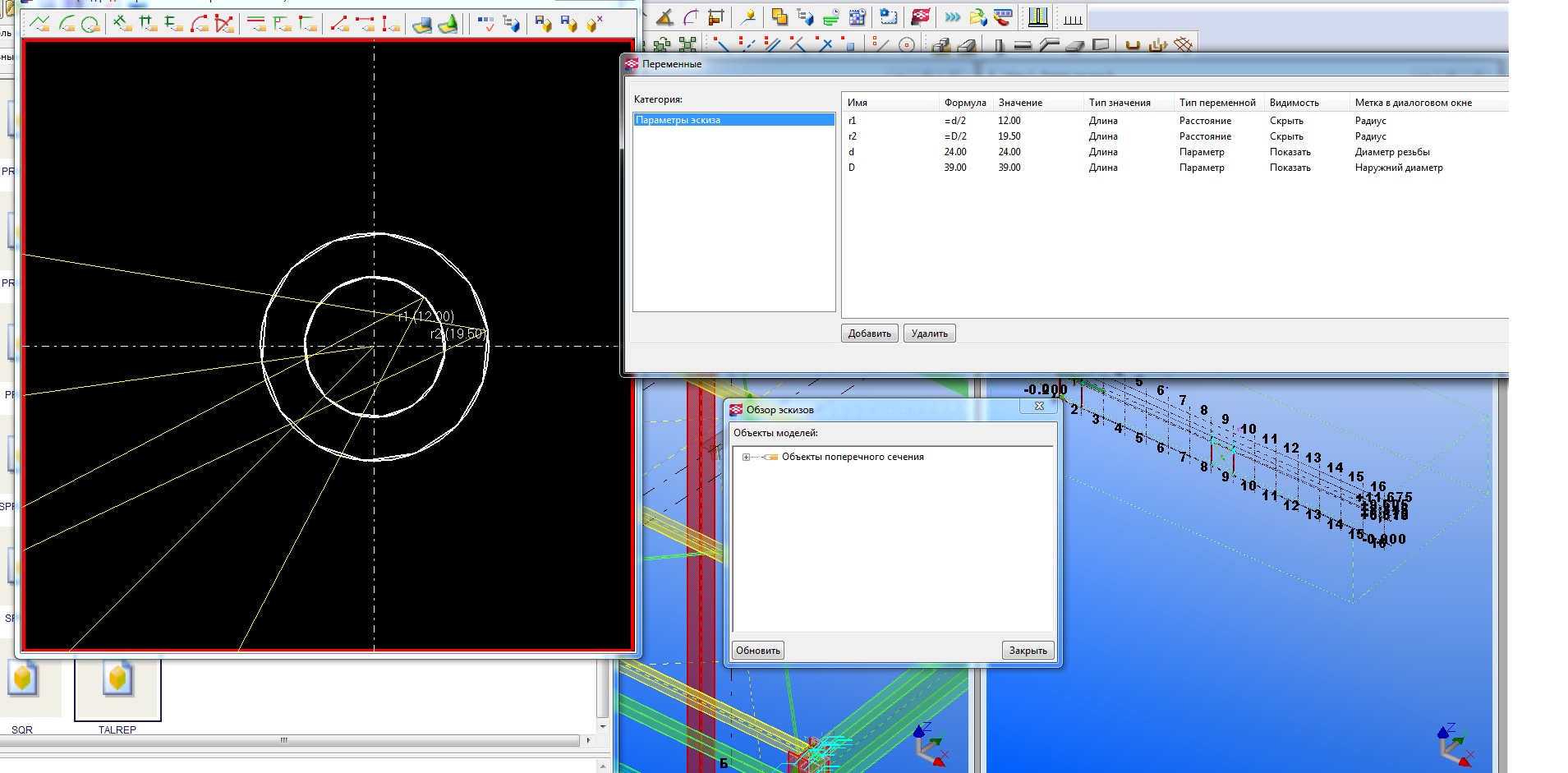

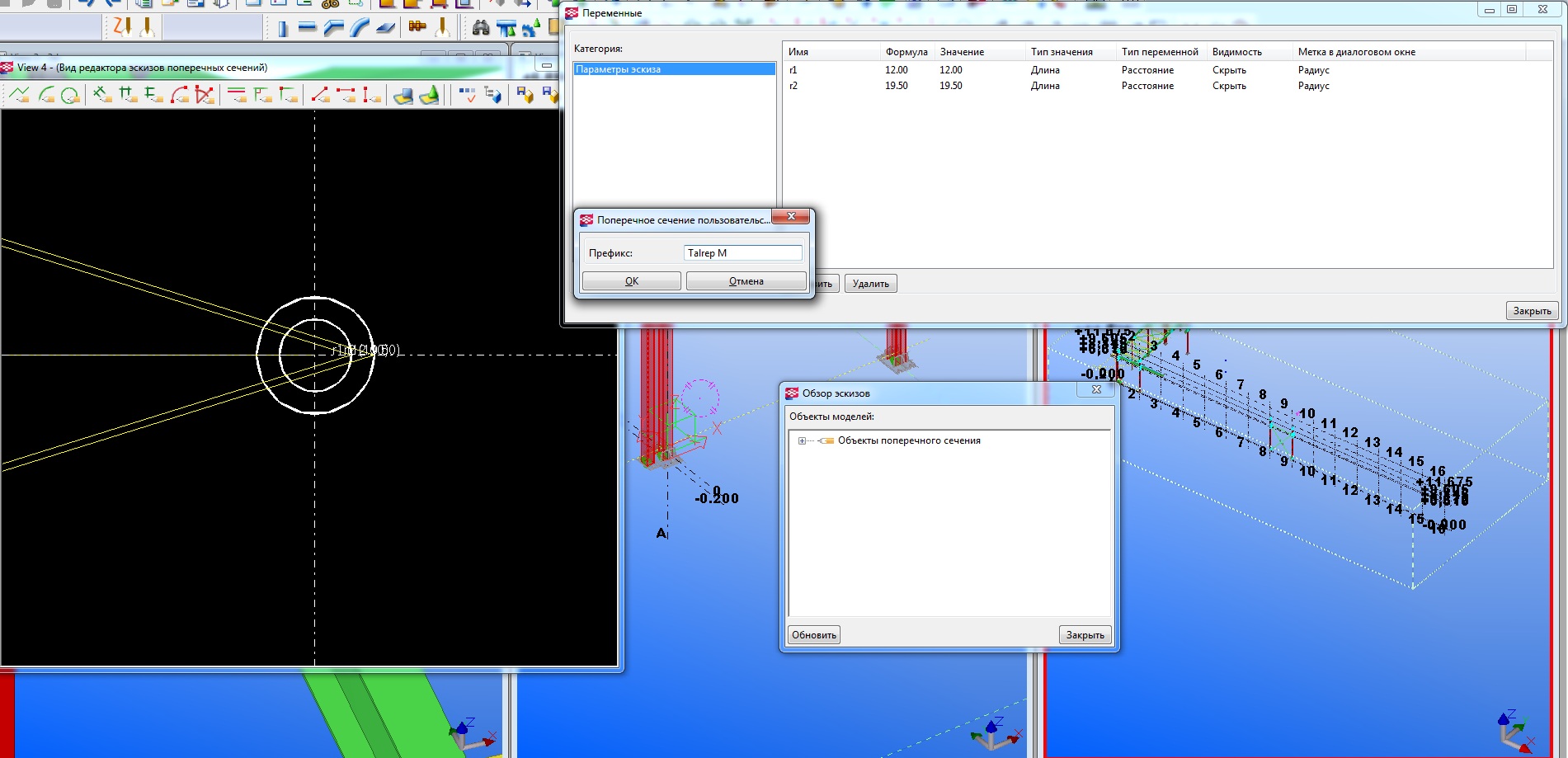

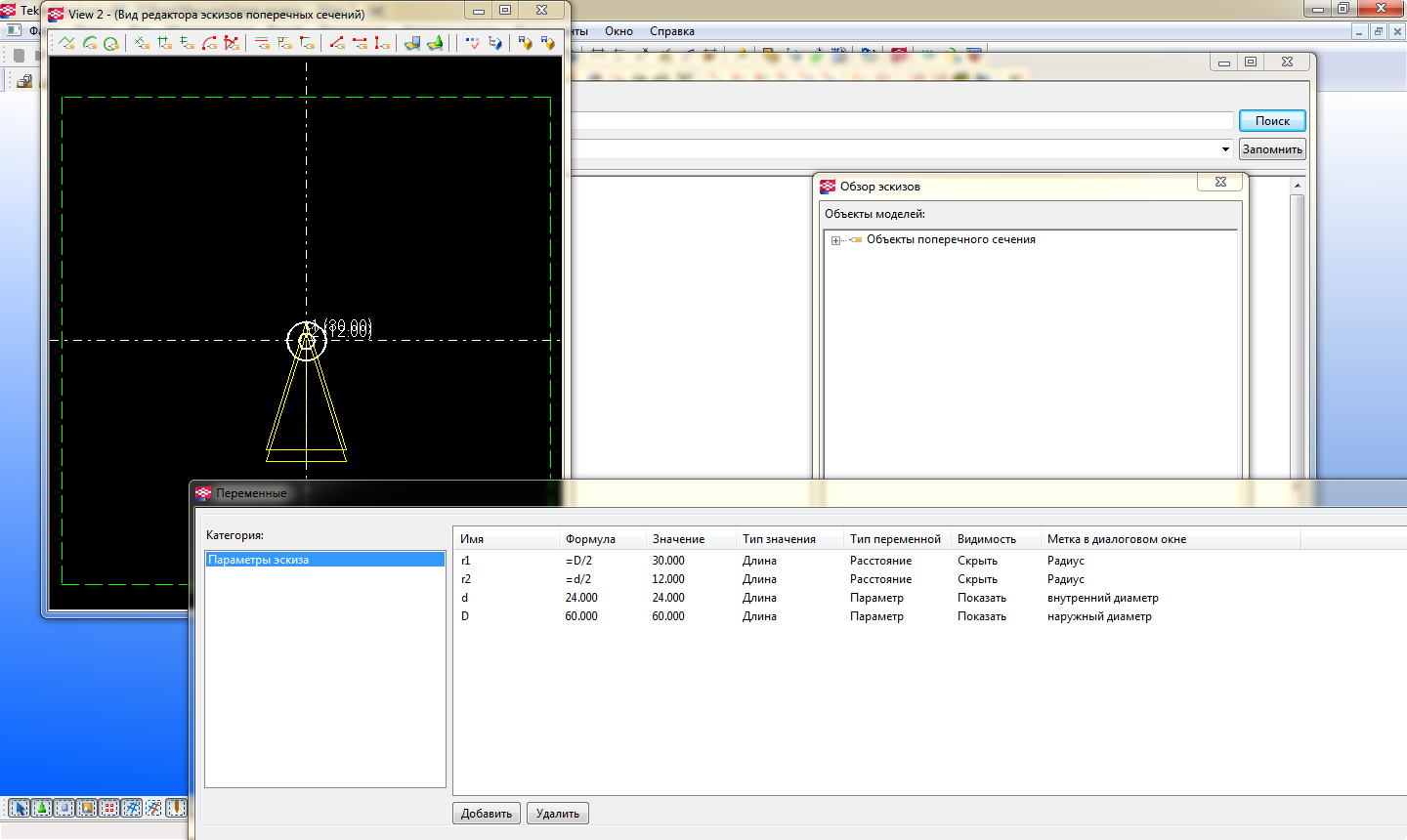

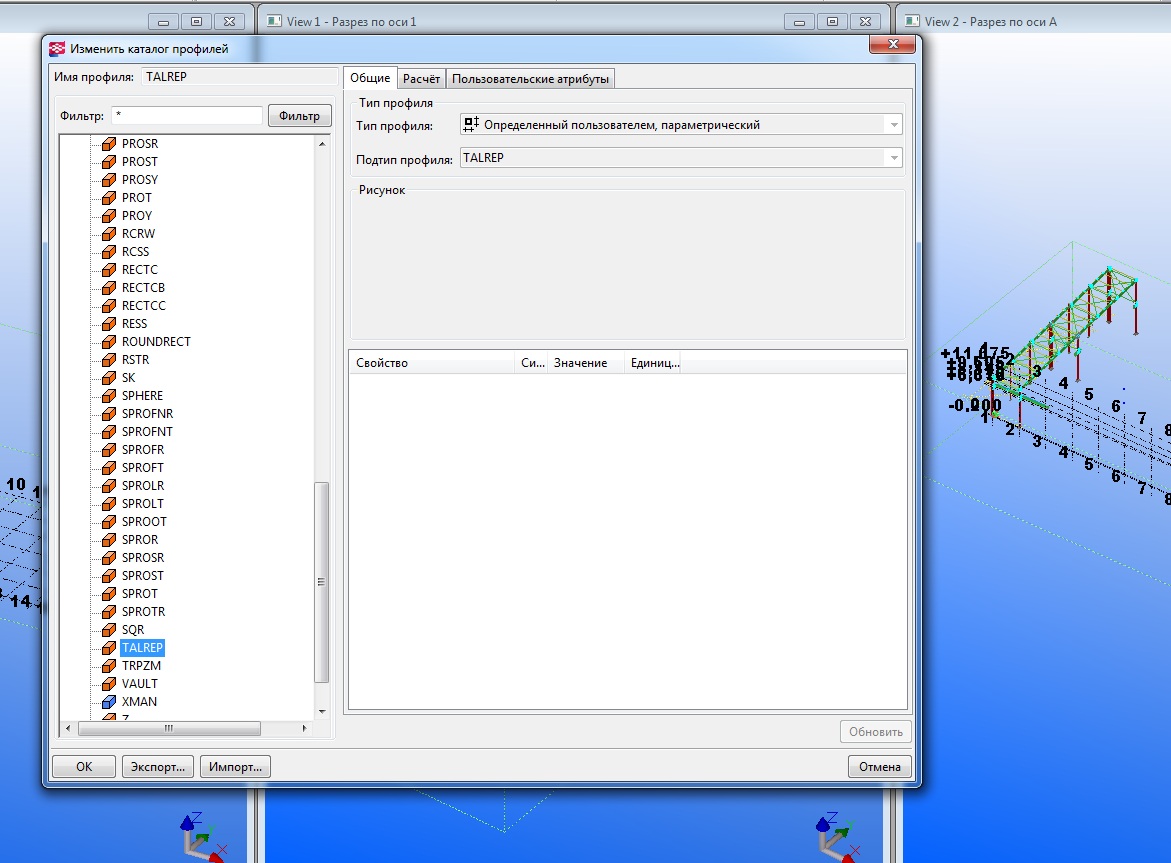

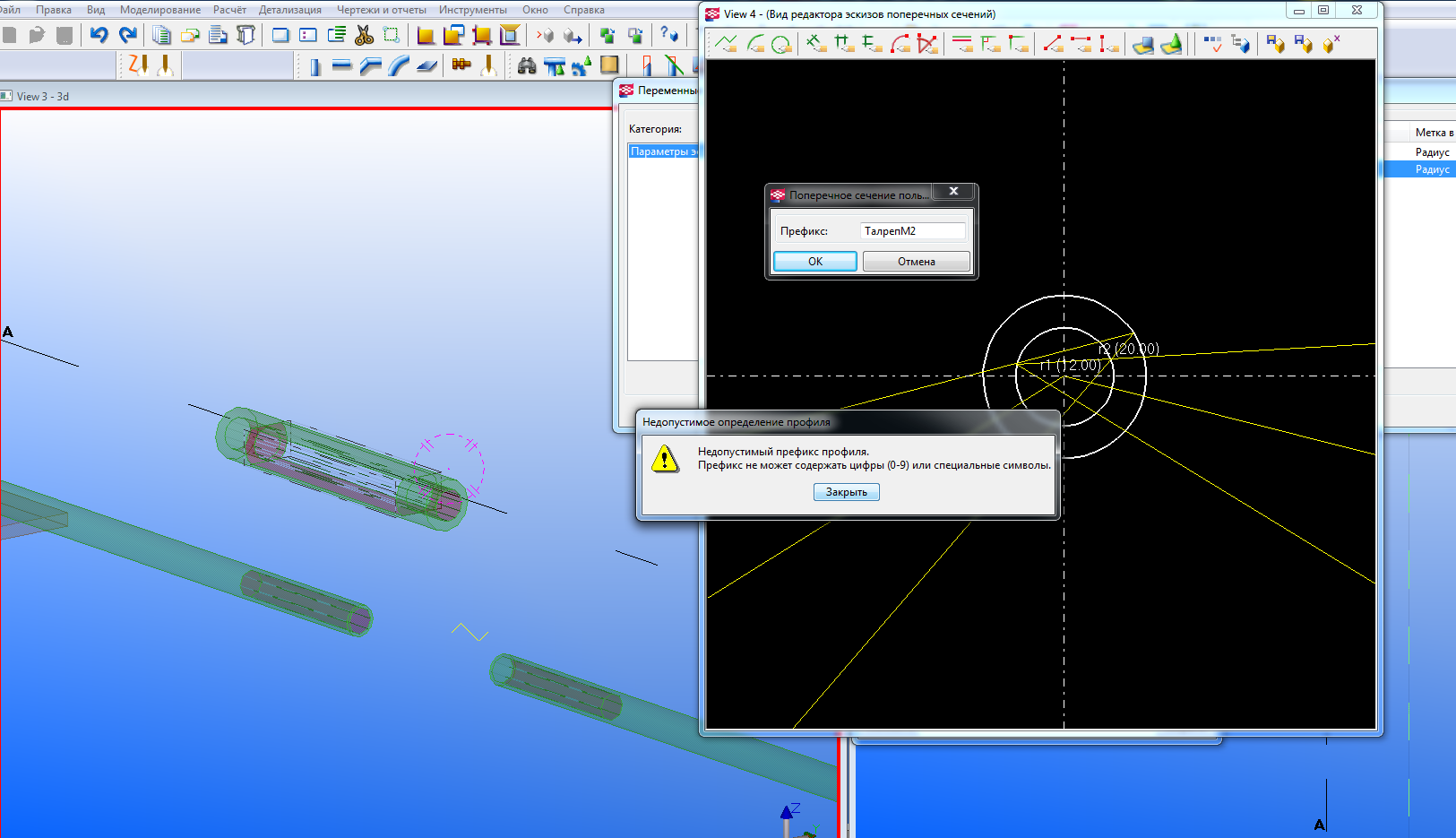

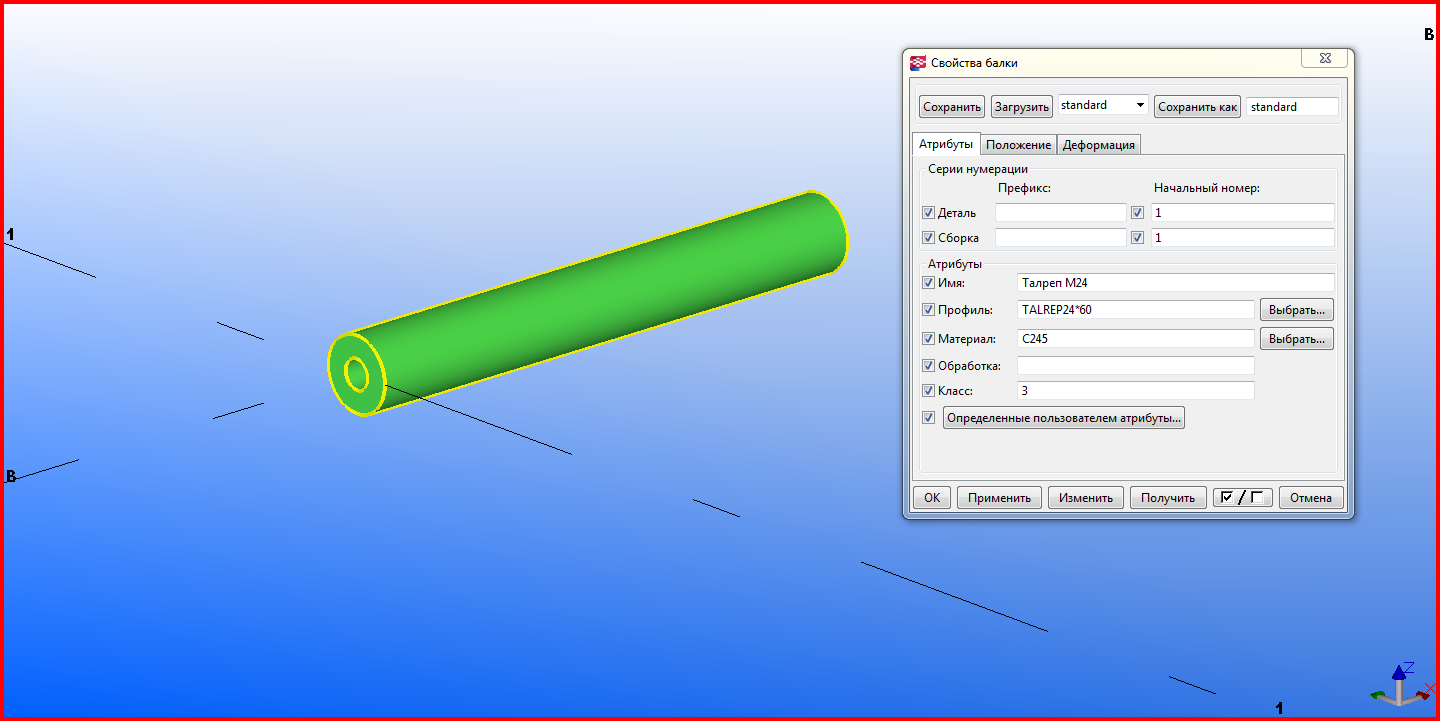

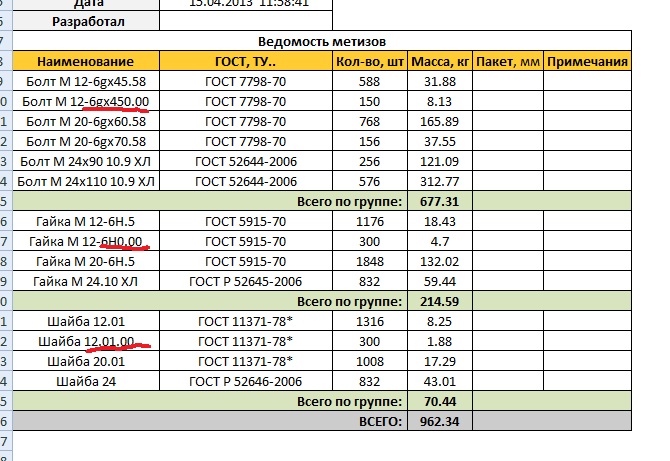

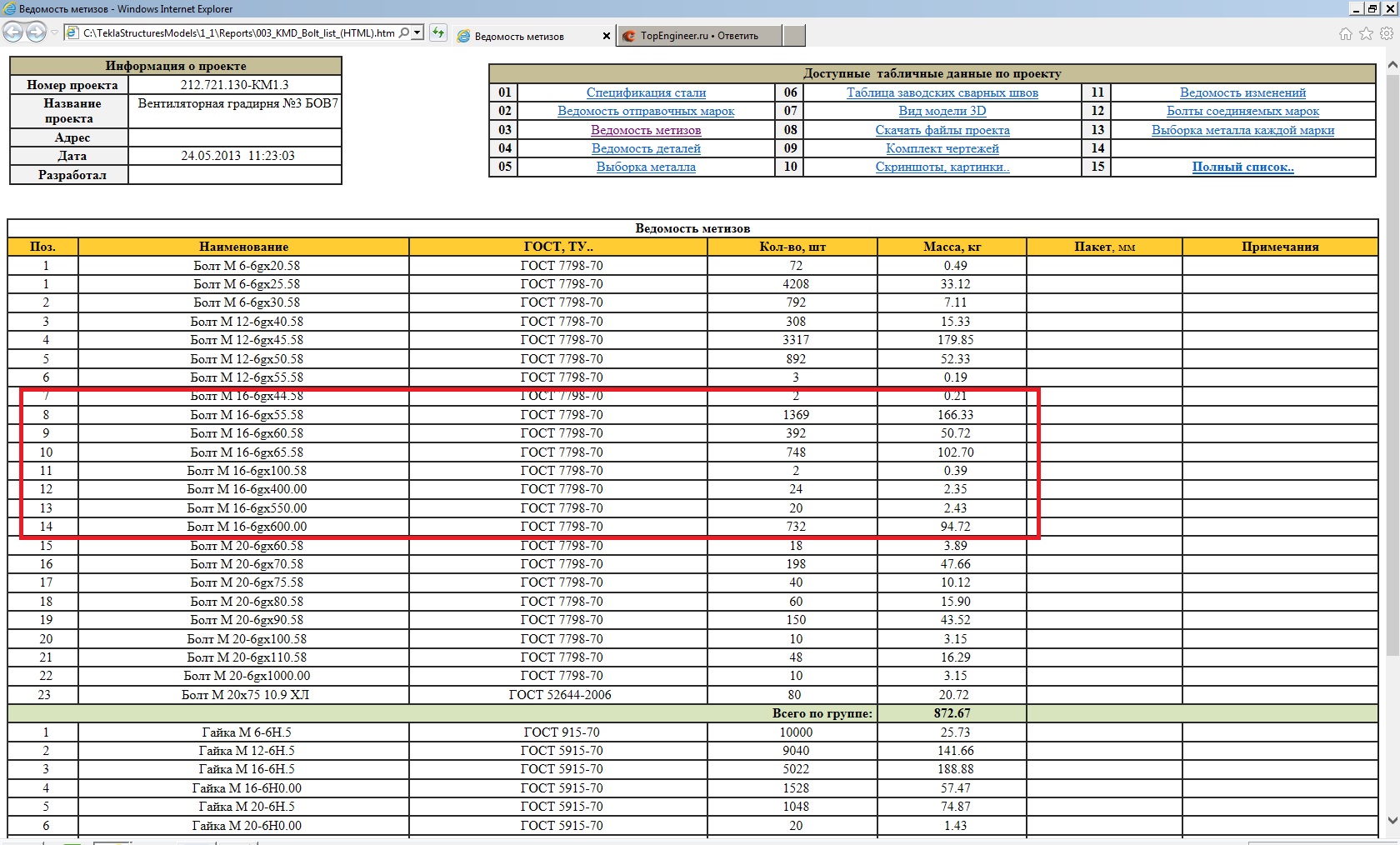

Здравствуйте, на арматурных тяжах для обозначения талрепа и гайки создаю новые профиля, Талреп и Гайка М24, вот только название им дать не получается по-русски... не сохраняет профиль, сохраняет когда набираешь по-английски... и в спецификацию деталей выводит по-английски название талрепа, например: Talrep M24... Их потом можно как-нибудь переименовать? версия в которой работаю 18.1 среда русская
Вложения
Скрин 7.png

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 19 фев 2013, 07:47

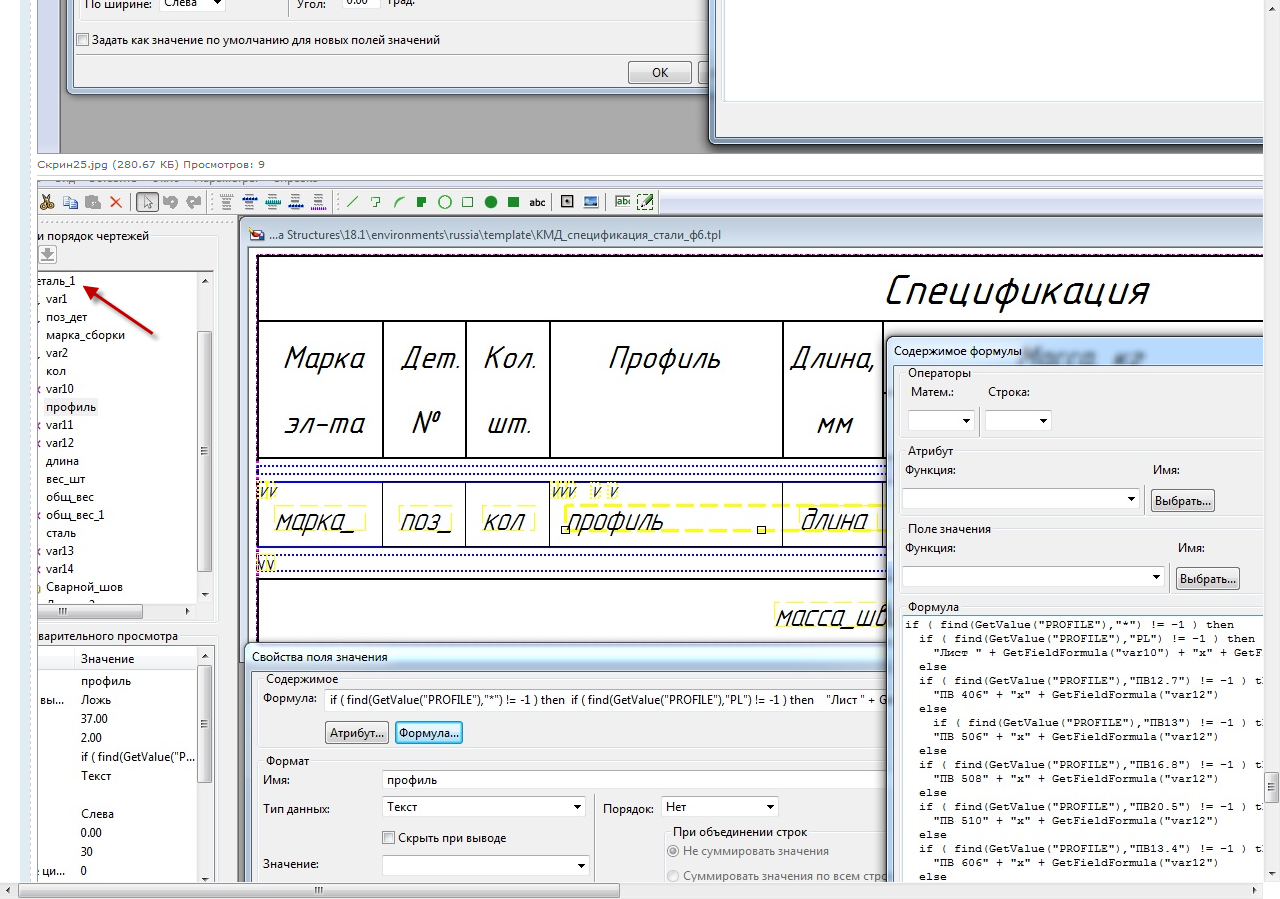

есть строковые операторы
говори шаблону искть Talrep и если находит переименовывать в Талреп

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 19 фев 2013, 08:49

CuPo>I<a писал(а):есть строковые операторы
говори шаблону искть Talrep и если находит переименовывать в Талреп
Идею понял, но не совсем... можно поподробней?

Андрей Мисюра
Сообщения: 63
Регистрация: 07 апр 2012, 23:06

Re: Все по болтам в Tekla Structures

Сообщение Андрей Мисюра » 19 фев 2013, 09:37

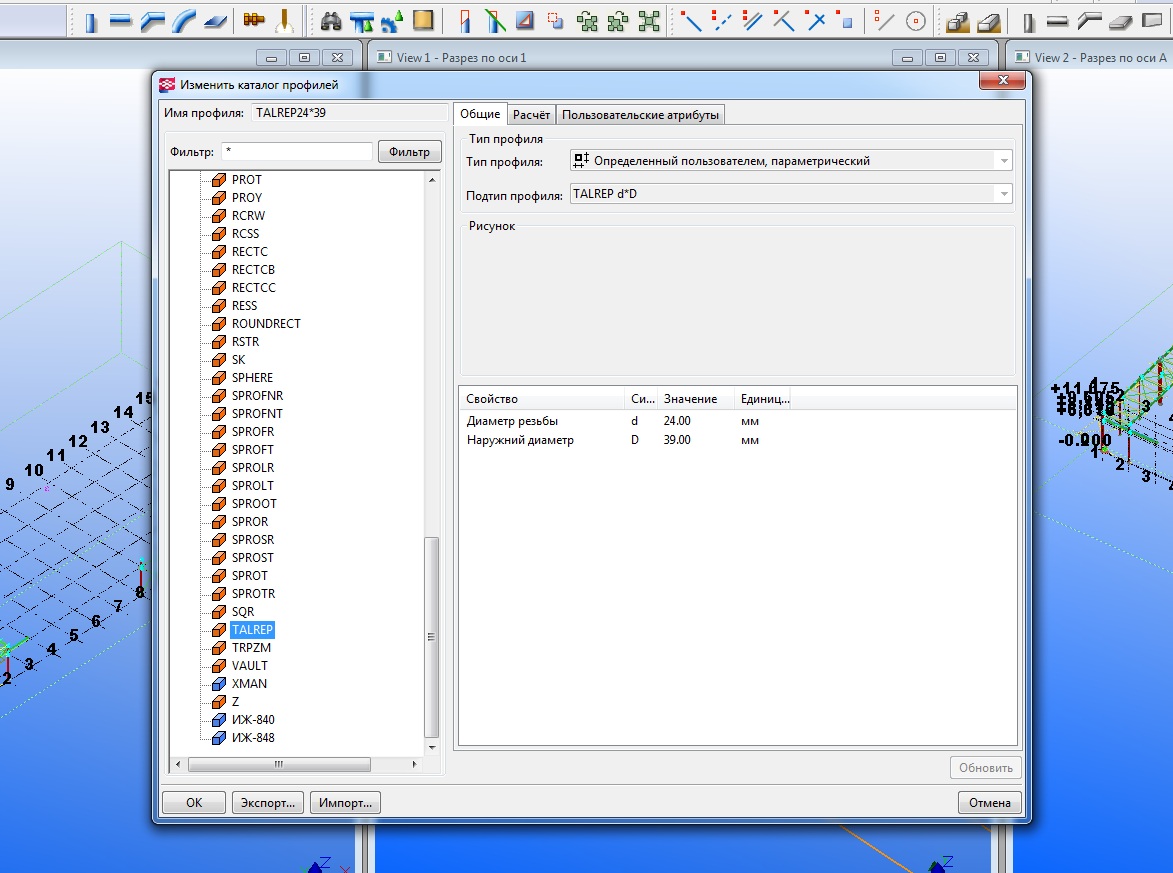

Попробуй в файле Profitab, переименовать Talrep.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 19 фев 2013, 09:54

troy-47 писал(а):
CuPo>I<a писал(а):есть строковые операторы
говори шаблону искть Talrep и если находит переименовывать в Талреп
Идею понял, но не совсем... можно поподробней?
Имеется ввиду вставить скрипт обработки в отчеты и ведомости.

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 19 фев 2013, 12:05

Андрей Мисюра писал(а):Попробуй в файле Profitab, переименовать Talrep.

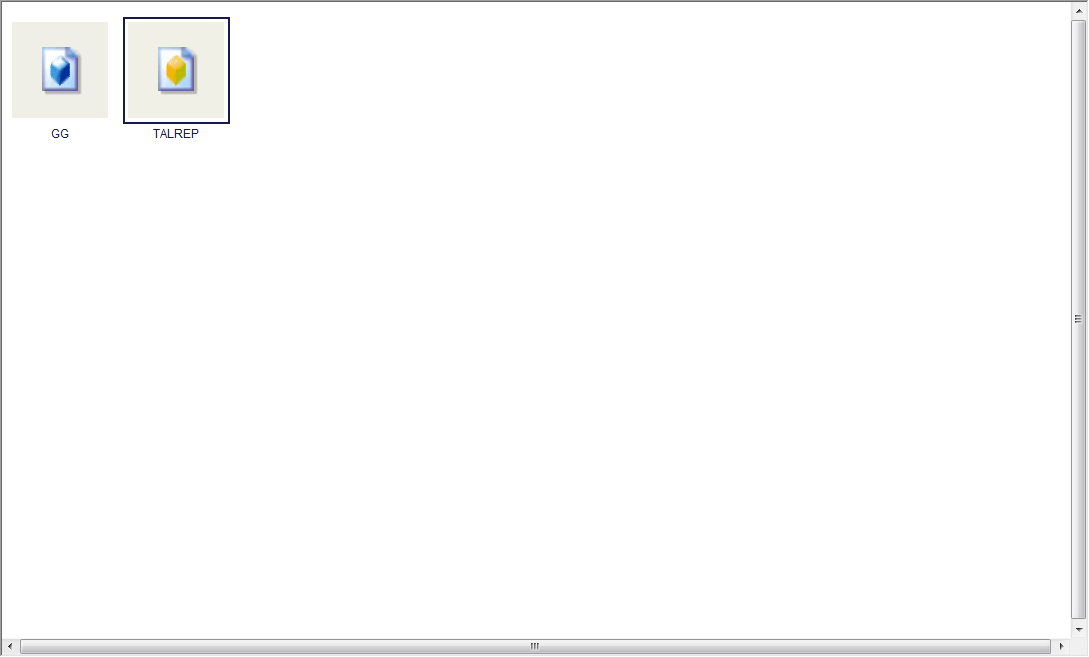

Извиняюсь за назойливость, но у меня в файле Profitab не отображается этот профиль...

Андрей Мисюра
Сообщения: 63
Регистрация: 07 апр 2012, 23:06

Re: Все по болтам в Tekla Structures

Сообщение Андрей Мисюра » 19 фев 2013, 12:23

troy-47 писал(а):
Андрей Мисюра писал(а):Попробуй в файле Profitab, переименовать Talrep.
Извиняюсь за назойливость, но у меня в файле Profitab не отображается этот профиль...
Тогда наверное, только через скрипт.

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 19 фев 2013, 13:12

Андрей Мисюра писал(а):
troy-47 писал(а):
Андрей Мисюра писал(а):Попробуй в файле Profitab, переименовать Talrep.
Извиняюсь за назойливость, но у меня в файле Profitab не отображается этот профиль...
Тогда наверное, только через скрипт.
Как создать такой скрипт? :oops:

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 19 фев 2013, 13:40

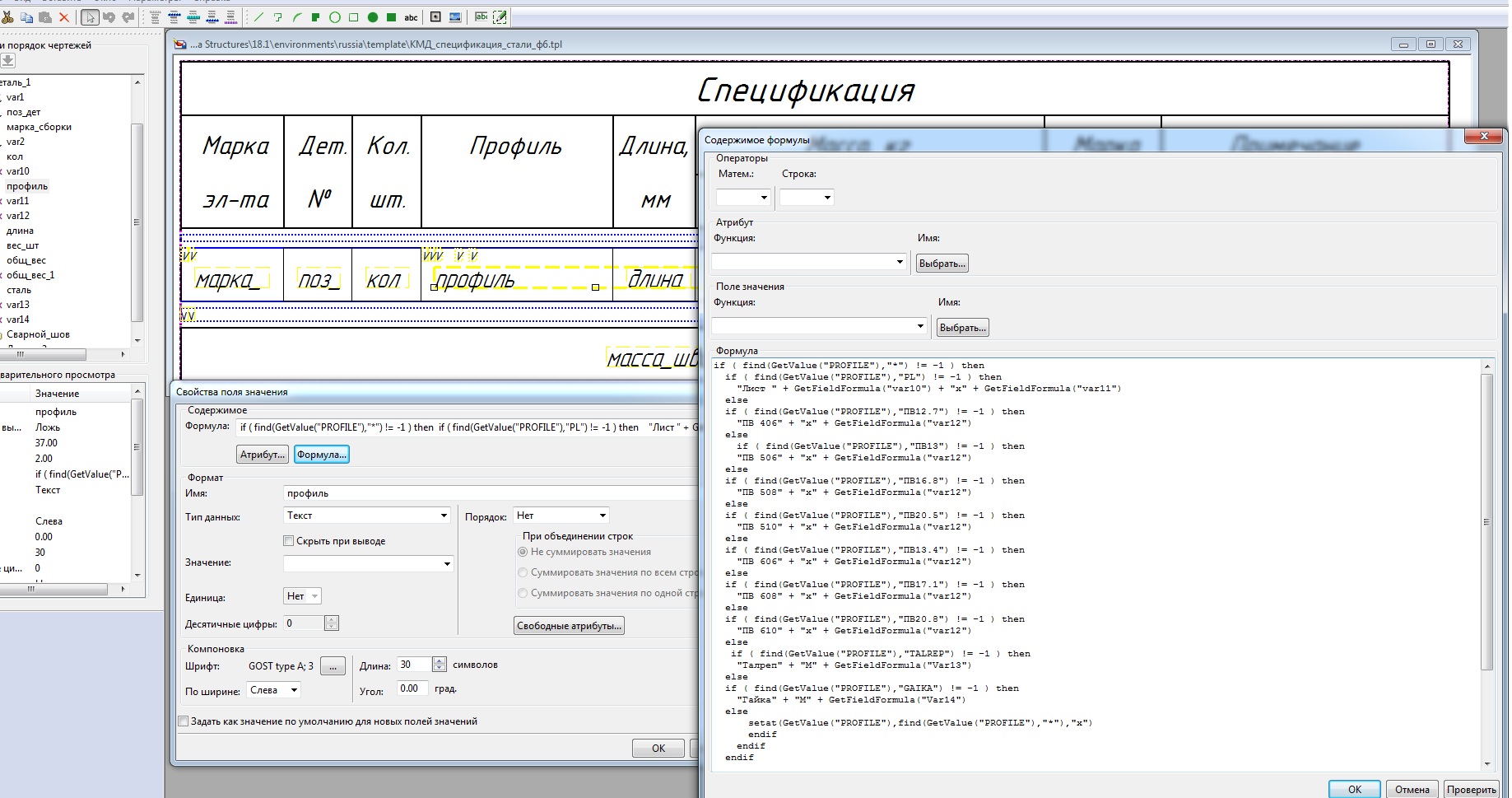

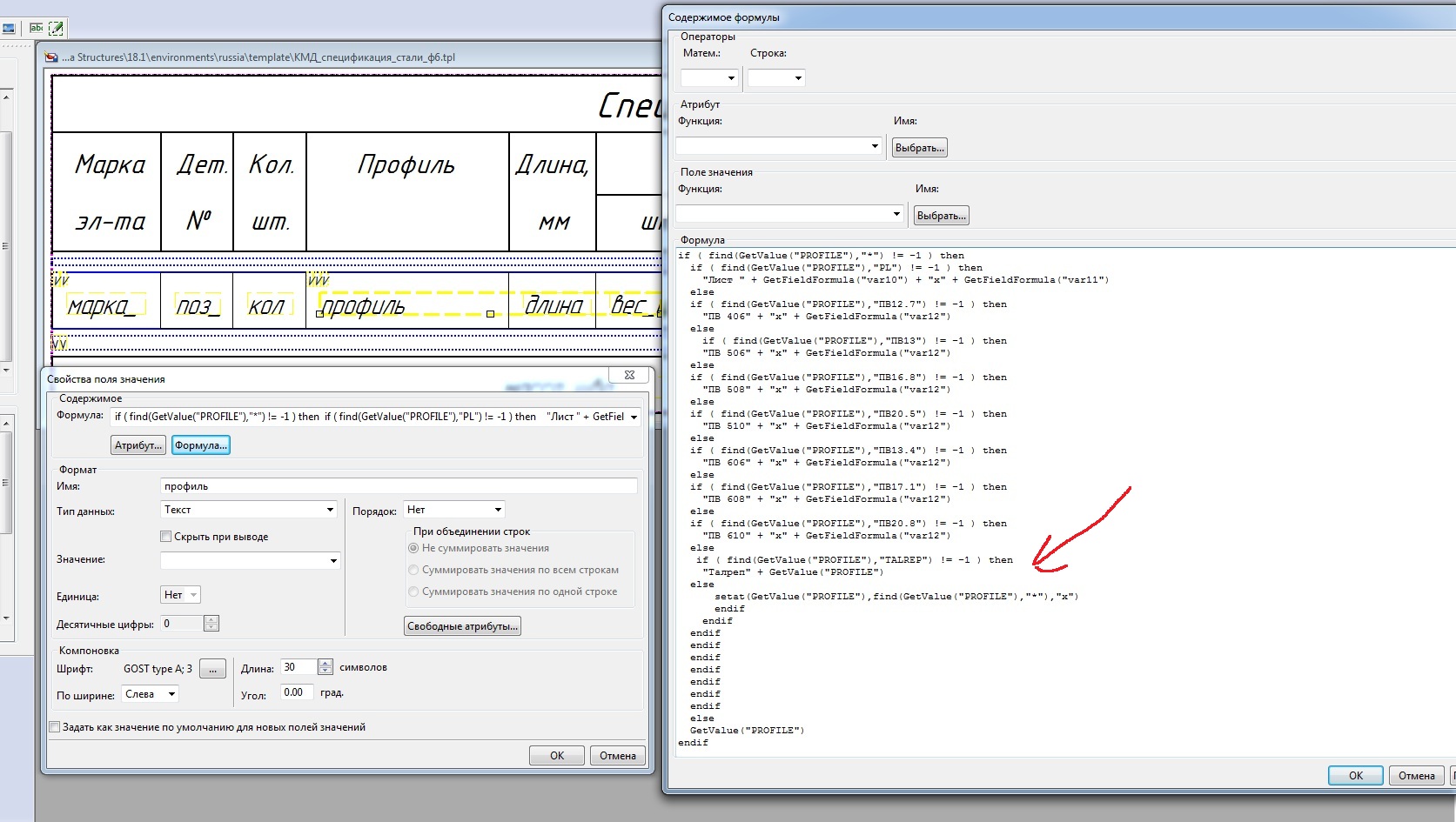

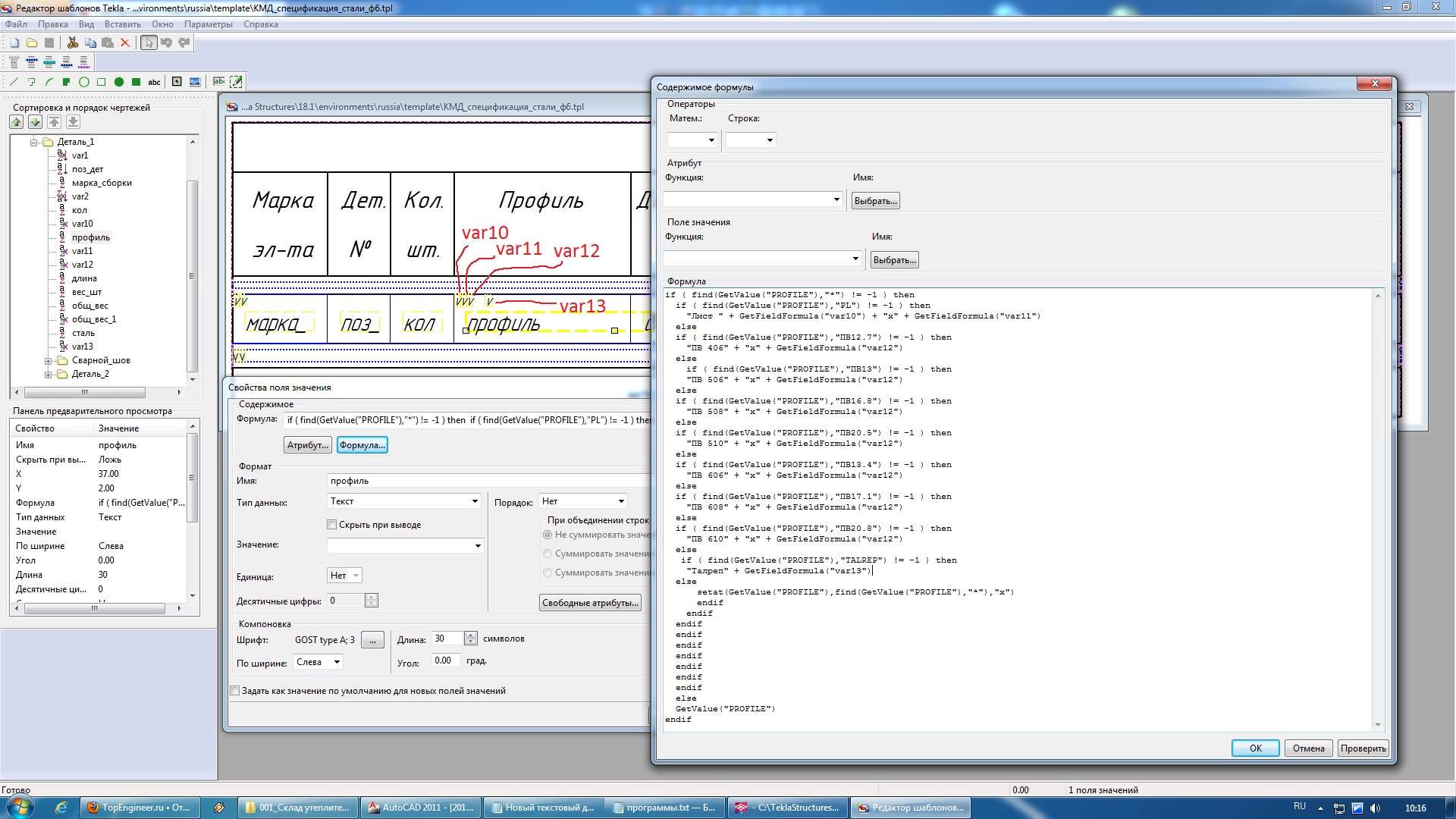

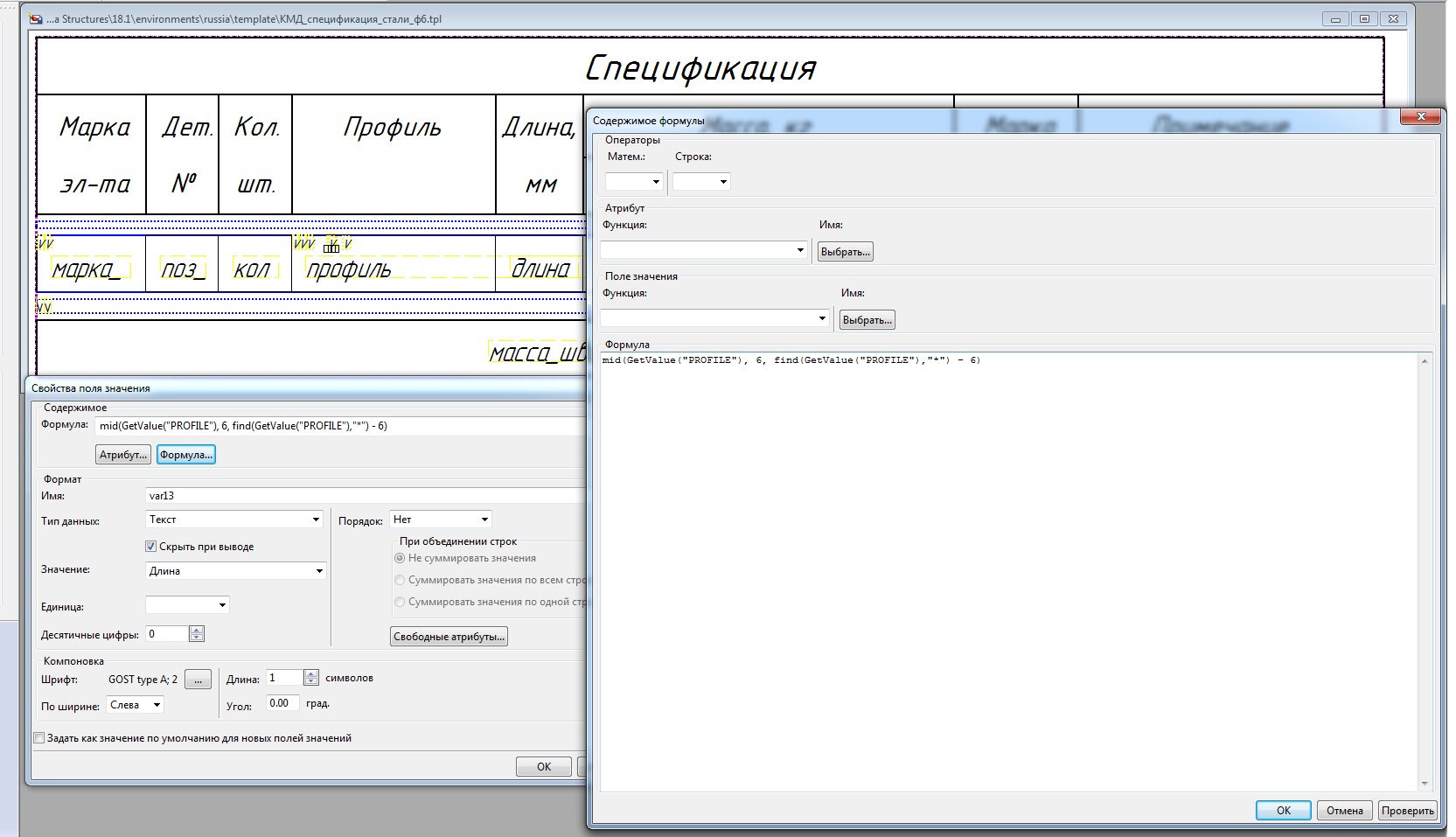

if mid(GetValue("БЛА-БЛА-БЛА"), 0, 6)=="Talrep" then "Талреп"+mid(GetValue("БЛА-БЛА-БЛА"), 6) endif
оказывается это скрипт называется, знать хоть буду :D

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 19 фев 2013, 13:50

CuPo>I<a писал(а):if mid(GetValue("БЛА-БЛА-БЛА"), 0, 6)=="Talrep" then "Талреп"+mid(GetValue("БЛА-БЛА-БЛА"), 6) endif
оказывается это скрипт называется, знать хоть буду :D
спасибо...

mischa
Сообщения: 40
Регистрация: 05 мар 2012, 21:13

Re: Все по болтам в Tekla Structures

Сообщение mischa » 21 фев 2013, 23:21

Кто-нибудь пробовал создать (типа нарезать) резьбу на круглом профиле?А именно соединить два круглых профиля муфтами(в роли муфт болты, а резьба соответственно отверстия, как бы болтовое соединение наизнанку)!Все бы складно получалось(в спецификации, и логичное соединение(цех,площадка)), но только вот отверстие нужно как бы наружное, как это реализовать в TS??

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 22 фев 2013, 10:41

mischa писал(а):Кто-нибудь пробовал создать (типа нарезать) резьбу на круглом профиле?А именно соединить два круглых профиля муфтами(в роли муфт болты, а резьба соответственно отверстия, как бы болтовое соединение наизнанку)!Все бы складно получалось(в спецификации, и логичное соединение(цех,площадка)), но только вот отверстие нужно как бы наружное, как это реализовать в TS??
Для этого не надо делать болт.
Просто муфту рисуешь профилем.
В круглых профилях на концах отнимаешь антителом круглые углубления на виде сбоку они будут видимы практически как резьба. Ну а правая или левая просто в любой атрибут я бы кинул в обработку.

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 26 фев 2013, 07:52

Подскажите что не правильно я сделал, прописал как советовали, а имя профиля в спецификации не меняет:
else
if mid(GetValue("PROFILE"), 0, 6)=="Talrep" then
"Талреп" + mid(GetValue("PROFILE"), 6)
endif

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 26 фев 2013, 07:57

попробуй на примере верхних записей
покажи как у тебя этот профиль называется в каталоге

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 26 фев 2013, 08:57

vla писал(а):попробуй на примере верхних записей
покажи как у тебя этот профиль называется в каталоге
Не получается, может не правильно прописываю формулу?..
Вложения
Скрин 13.jpg

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 26 фев 2013, 09:05

во второй части тоже GetFieldFormula должна быть

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 26 фев 2013, 09:24

vla писал(а):во второй части тоже GetFieldFormula должна быть
Во второй части формулы идет ссылка на GetFieldFormula("var..."), а "var..." - это тоже формула
в самом шаблоне прописано так
в var10 - прописано - mid(GetValue("PROFILE"), 2, find(GetValue("PROFILE"),"*") - 2)
в var11 - прописано - round(mid(GetValue("PROFILE"), 1 + find(GetValue("PROFILE"),"*"), length(GetValue("PROFILE")) - find(GetValue("PROFILE"),"*")), 1)
в var12 - прописано - GetValue("HEIGHT")

я создал свою, "var13", а что в ней прописать не знаю...
Вложения
Скрин 14.jpg

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 26 фев 2013, 09:33

профиль в каталоге покажи. еще в справке почитай что такое mid, find, length

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 26 фев 2013, 10:00

vla писал(а):профиль в каталоге покажи. еще в справке почитай что такое mid, find, length
Вложения

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 26 фев 2013, 10:03

6 знаков значит)

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 26 фев 2013, 10:29

vla писал(а):6 знаков значит)
Изначально вот мне предложили формулу:

Код: Выделить всё

if mid(GetValue("БЛА-БЛА-БЛА"), 0, 6)=="Talrep" then "Талреп"+mid(GetValue("БЛА-БЛА-БЛА"), 6) endif
я поправил:

Код: Выделить всё

if mid(GetValue("PROFILE"), 0, 6)=="Talrep" then "Талреп"+mid(GetValue("PROFILE"), 6) endif
а все равно отображает старое значение...

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 26 фев 2013, 12:35

troy-47 писал(а):
vla писал(а):профиль в каталоге покажи. еще в справке почитай что такое mid, find, length
слушай, а значения где у профиля на скрине 15? свойство почему пустое?

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 26 фев 2013, 12:52

vla писал(а):
troy-47 писал(а):
vla писал(а):профиль в каталоге покажи. еще в справке почитай что такое mid, find, length
слушай, а значения где у профиля на скрине 15? свойство почему пустое?
а он у меня не отображается... хотя прорисован и образмерен...
прорисовывается в модели, на чертеже выводится.... так же он не отображается в файле Profitab...

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 26 фев 2013, 13:23

у меня работает))

Код: Выделить всё

if ( find(GetValue("PROFILE"),"TALREP") != -1 ) then
    "Талреп" + "М" + GetFieldFormula("Var6")                                       Var6= mid(GetValue("PROFILE"), 6, find(GetValue("PROFILE"),"*") - 6)
  else
Вложения
талреп 1.png
Последний раз редактировалось vladimir_a 26 фев 2013, 15:06, всего редактировалось 2 раза.

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 26 фев 2013, 13:38

параметры покажи в эскизе. они у тебя скрыты))

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 26 фев 2013, 13:56

как я не стараюсь прорисовать и образмерить получается образмерить только двумя радиусами... и название такое длинное у меня не вмещается.... помещается только Talrep M
Вложения

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 26 фев 2013, 14:01

вот так нужно
Вложения

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 26 фев 2013, 14:04

vla писал(а):параметры покажи в эскизе. они у тебя скрыты))
вот здесь поподробней пожалуйста...

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 26 фев 2013, 14:05

troy-47 писал(а):
vla писал(а):параметры покажи в эскизе. они у тебя скрыты))
вот здесь поподробней пожалуйста...
выше смотри))

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 26 фев 2013, 14:05

все, разобрался... щас сделаю...

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 26 фев 2013, 15:44

опять что-то не то... выводит Талреп М0



var13=mid(GetValue("PROFILE"), 6, find(GetValue("PROFILE"),"*") - 6)

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 26 фев 2013, 15:46

И еще вопросик, можно ли поубирать из спецификации массу талрепа и марку стали? это тоже надо прописывать?

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 26 фев 2013, 15:53

troy-47 писал(а):опять что-то не то... выводит Талреп М0
var13=mid(GetValue("PROFILE"), 6, find(GetValue("PROFILE"),"*") - 6)
у тебя пробел наверно стоит. 7 попробуй поставить вместо 6
troy-47 писал(а):И еще вопросик, можно ли поубирать из спецификации массу талрепа и марку стали? это тоже надо прописывать?
все через формулы)

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 26 фев 2013, 16:07

ставил и 7 и 8, не хочет....

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 26 фев 2013, 16:16

эскиз покажи

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 27 фев 2013, 07:20

Доброе утро, вот мой эскиз талрепа...
Вложения

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 27 фев 2013, 07:47

Его название в каталоге профилей
Вложения

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 27 фев 2013, 08:09

в шаблоне отчета свойство строки деталь посмотреть нужно

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 27 фев 2013, 08:18

vla писал(а):в шаблоне отчета свойство строки деталь посмотреть нужно
Вложения

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 27 фев 2013, 08:44

значение - "длина" очистить вроде нужно. свойство другое просил показать. в дереве выбрать деталь и свойства ее.

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 27 фев 2013, 09:04

vla писал(а):значение - "длина" очистить вроде нужно. свойство другое просил показать. в дереве выбрать деталь и свойства ее.
вот это свойство?
Вложения

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 27 фев 2013, 09:07

Вот..
Вложения

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 27 фев 2013, 09:11

Вот это свойство?
Вложения
Скрин 27.jpg

dyr
Сообщения: 50
Регистрация: 26 авг 2012, 20:59

Re: Все по болтам в Tekla Structures

Сообщение dyr » 06 апр 2013, 16:17

Не ответ. Вопрос. Как быстро сделать отверстие (отверстия) под болт(ы) в любой детали?

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 06 апр 2013, 16:39

dyr писал(а):Не ответ. Вопрос. Как быстро сделать отверстие (отверстия) под болт(ы) в любой детали?
просто болты вставь, отверстия вместе с болтами получатся.

dyr
Сообщения: 50
Регистрация: 26 авг 2012, 20:59

Re: Все по болтам в Tekla Structures

Сообщение dyr » 06 апр 2013, 18:51

Спасиба, попробую. Обязательно должны быть две детали? Дыры нужны в одной детали.

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 15 апр 2013, 11:03

Здравствуйте., подскажите пожалуйста, столкнулся с такой проблемой, при выводе отчета ведомости метизов - указывает длину болта вместо 45мм 450мм и пишет что класс прочности болта 0, при выводе ведомости отправочных марок с метизами - длина болта правильная, а вот класс прочности 0... что может быть?
Вложения
Скрин 42.jpg
Скрин 41.jpg
Скрин 41.jpg (134.11 КБ) 65218 просмотров
Скрин 40.jpg

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 15 апр 2013, 12:03

класс прочности нужно изменить в определенных пользователем атрибутах

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 15 апр 2013, 12:36

изменил, все получилось, спасибо...

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Все по болтам в Tekla Structures

Сообщение troy-47 » 18 апр 2013, 15:43

Здравствуйте, столкнулся с проблемой фильтра болтов на чертежах... мне надо что бы болты М12 не включались в ведомость метизов, фильтровал по размеру, фильтровал по стадии, фильтровал сборки которые они соединяют (соединяют прогон стены и колонну, убирал прогон), а они все равно отображаются в ведомости... :?
Вложения
Скрин 44.jpg

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 25 апр 2013, 11:57

troy-47 писал(а):Здравствуйте, столкнулся с проблемой фильтра болтов на чертежах... мне надо что бы болты М12 не включались в ведомость метизов, фильтровал по размеру, фильтровал по стадии, фильтровал сборки которые они соединяют (соединяют прогон стены и колонну, убирал прогон), а они все равно отображаются в ведомости... :?
После применения фильтра необходимо пере зайти в чертеж иначе ничего не изменится.
Вообще можно и ведомость подправить под ваш проект
можно в ней дать атрибут для фильтрации. Это крайне просто.

Denis
Сообщения: 97
Регистрация: 09 июл 2012, 15:22
Откуда: Москва

Re: Все по болтам в Tekla Structures

Сообщение Denis » 24 май 2013, 10:34

Доброго времени суток,

В отчете выдает какое-то слишком большое количество типоразмеров болтов

Вопрос: 1. Так должно быть?
2. Смогут ли монтажники разобраться куда какой болт крутить, так как у меня в КМ они просто замаркированы как М16, М20?
3. Можно ли тогда унифицировать все скажем болты М16 на длину 45

На метизы с длиной 300 и более не обращайте внимание) они для отверстий были сделаны.
Вложения

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 24 май 2013, 11:56

это ж кмд-шная спецификация
монтажники по монтажкам должны строить, а не по КМ
если болты сделаны для отверстий, зачем в пакет включать гайки/шайбы?

Denis
Сообщения: 97
Регистрация: 09 июл 2012, 15:22
Откуда: Москва

Re: Все по болтам в Tekla Structures

Сообщение Denis » 24 май 2013, 12:17

Спасибо,
Попросили на работе выдать спецификацию метизов, вот и вытащил таблицу, КМД делал завод по нашей модели. критики пока от них нет, значит все нормально наверное было.
А в монтажках показывают монтажные узлы? узлы они вроде как смотрят по КМ.
Гайки и шайбы в болты для отверстий не включал, каким образом они попали в спецификацию немного не понимаю.


А такое количество наименований болтов М12 нормально?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение CuPo>I<a » 24 май 2013, 13:45

узлы - на монтажках показывают
в КМе тоже смотрят, но обычно в КМД мноооого того, чего не додумали проектировщики
нормально/не нормально-понятие относительное. судя по их кол-ву - нормальная номенклатура.
ежели чего - снабженцы прибегут "давайте эти болты поменяем на вот эти" :)

Denis
Сообщения: 97
Регистрация: 09 июл 2012, 15:22
Откуда: Москва

Re: Все по болтам в Tekla Structures

Сообщение Denis » 24 май 2013, 14:36

Спасибо, за консультацию.

да главное лишь бы со стройки не шли письма что куда и как.

по поводу узлов помню что в ВСН было написано про монтажные узлы, но как-то мне один человек упорно доказывал что в КМД узлы не показывают, поэтому и спрашивал.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 01 июн 2013, 17:41

Denis писал(а):Спасибо, за консультацию.

да главное лишь бы со стройки не шли письма что куда и как.

по поводу узлов помню что в ВСН было написано про монтажные узлы, но как-то мне один человек упорно доказывал что в КМД узлы не показывают, поэтому и спрашивал.
В КМД все узлы надо показать. Да и сделать это в текле крайне просто.

Иван Шугаев
Сообщения: 4
Регистрация: 30 май 2013, 11:00

Re: Все по болтам в Tekla Structures

Сообщение Иван Шугаев » 03 июн 2013, 09:15

Здравствуйте!

Работаю в Текле несколько месяцев, версия программы 19.0, среда russia. Помогите, пожалуйста, с такой вот проблемой:

Чертеж отдельной детали косоура. Соответственно, 24 отверстия под болты ступеней. Необходимо, чтобы на метке так и было указано "24 отв. диам. 15". Текла по непонятной мне причине разбивает отверстия на две группы (см. скриншоты), причем на разных косоурах по-разному. В цеху точно будут лишние вопросы. Есть вариант создания 12 групп по 2 отверстия, но это дополнительная работа, и целый ежик из меток, что нежелательно. Подскажите, пожалуйста, что я делаю не так.
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 03 июн 2013, 09:47

Текла ставит метки для каждой созданной группы болтов. Если группа одна то метка одна если групп несколько то и меток тоже много.

Иван Шугаев
Сообщения: 4
Регистрация: 30 май 2013, 11:00

Re: Все по болтам в Tekla Structures

Сообщение Иван Шугаев » 03 июн 2013, 10:16

Дмитрий, в том-то и дело, что в модели групп 12 - каждая ступень стыкуется с косоуром собственным компонентом, который и создает группу из двух болтов. Но Текла по какой-то причине автоматом их объединяет, причем по разному в разных чертежах. Необходимо какое-то единообразие - либо объединять все группы болтов в данной детали в одну (если это возможно), либо не объединять никакие на данном чертеже.
Я пробовал, например, выделять по шесть болтовых групп, чтобы получить общие метки на 12 и 12 - слева болты объединяются в группу по 12, а справа - в две группы по 6.

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 04 июн 2013, 09:40

Иван Шугаев писал(а):Здравствуйте!

Работаю в Текле несколько месяцев, версия программы 19.0, среда russia. Помогите, пожалуйста, с такой вот проблемой:

Чертеж отдельной детали косоура. Соответственно, 24 отверстия под болты ступеней. Необходимо, чтобы на метке так и было указано "24 отв. диам. 15". Текла по непонятной мне причине разбивает отверстия на две группы (см. скриншоты), причем на разных косоурах по-разному. В цеху точно будут лишние вопросы. Есть вариант создания 12 групп по 2 отверстия, но это дополнительная работа, и целый ежик из меток, что нежелательно. Подскажите, пожалуйста, что я делаю не так.
попробуй удали метки болтов. затем выдели все и добавь метку болтов

Иван Шугаев
Сообщения: 4
Регистрация: 30 май 2013, 11:00

Re: Все по болтам в Tekla Structures

Сообщение Иван Шугаев » 04 июн 2013, 10:47

vla, пробовал ) создает также - 18 и 6, если выделить группами по 12 - то создает 12, 6 и 6 )

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 04 июн 2013, 11:29

Иван Шугаев писал(а):vla, пробовал ) создает также - 18 и 6, если выделить группами по 12 - то создает 12, 6 и 6 )
где-то есть настройки объединения групп болтов. по справке посмотри

Иван Шугаев
Сообщения: 4
Регистрация: 30 май 2013, 11:00

Re: Все по болтам в Tekla Structures

Сообщение Иван Шугаев » 05 июн 2013, 17:14

vla, спасибо! Нашел функцию отмены автоматического объединения в группы, видимо, это максимум, что текла может предложить :)

barin1950
Сообщения: 6
Регистрация: 30 июл 2013, 16:44

Re: Все по болтам в Tekla Structures

Сообщение barin1950 » 09 авг 2013, 11:02

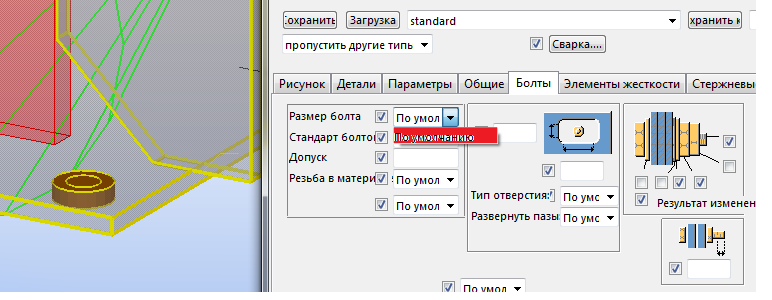

Начинающий. На компонентах не видны болты. В свойствах вида - опция отображения болтов включена. На вкладке "Болты" компонента "Стандарт болтов" включен, их отображение тоже включено. Что я не так делаю?

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Все по болтам в Tekla Structures

Сообщение vladimir_a » 09 авг 2013, 11:23

barin1950 писал(а):Начинающий. На компонентах не видны болты. В свойствах вида - опция отображения болтов включена. На вкладке "Болты" компонента "Стандарт болтов" включен, их отображение тоже включено. Что я не так делаю?
стандарт болта выбрал а размер нет

barin1950
Сообщения: 6
Регистрация: 30 июл 2013, 16:44

Re: Все по болтам в Tekla Structures

Сообщение barin1950 » 09 авг 2013, 11:40

[[/quote]
стандарт болта выбрал а размер нет[/quote]
А он не выбирается... ??? Попробую переустановить всю систему. Чистить, видимо, бесполезно.
P.S. Результата нет. Что интересно: если сборку расчленить и вызвать свойтсво болта группы, то там все галочки пустые - проставишь и болты на месте. Но как теперь этот узел восстановить?
Вложения

barin1950
Сообщения: 6
Регистрация: 30 июл 2013, 16:44

Re: Все по болтам в Tekla Structures

Сообщение barin1950 » 11 авг 2013, 12:13

Так и не понял, почему импортные опорные пластины игнорируют установки болтов. Возник второй вопрос: Профили гаек на анкерах надо самому создавать?
Вложения

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Все по болтам в Tekla Structures

Сообщение meart » 12 авг 2013, 06:30

barin1950 писал(а):А он не выбирается... ??? Попробую переустановить всю систему. Чистить, видимо, бесполезно.
P.S. Результата нет. Что интересно: если сборку расчленить и вызвать свойтсво болта группы, то там все галочки пустые - проставишь и болты на месте. Но как теперь этот узел восстановить?
а болты есть такого стандарта?
а стандарт болтов выбран в комплекте болтов?
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

barin1950
Сообщения: 6
Регистрация: 30 июл 2013, 16:44

Re: Все по болтам в Tekla Structures

Сообщение barin1950 » 12 авг 2013, 16:19

а болты есть такого стандарта? - Есть и прекрасно работают в других узлах.
а стандарт болтов выбран в комплекте болтов? - Я бы ответил, если б понял... Есть в свойствах узла вкладка(ки), где задаются характеристики болтам в сборке болтов этого узла, другой способ воздействовать на эту сборку без расчеления узла мне неизвестен. И потом: типовой узел базовой пластины 1014 "работает" в соответствии со своим описанием (ну, непонятно мне как комплектовать анкеры...жду ответа на свой вопрос), а вот аналогичный узел 1047- никак...Может это как-то связано с его "импортностью"?

Zezza
Сообщения: 152
Регистрация: 27 мар 2013, 07:36

Re: Все по болтам в Tekla Structures

Сообщение Zezza » 09 окт 2013, 11:25

Добрый день!
Как сделать, чтоб было отображение обозначений и монтажных, и постоянных болтов на чертеже?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 14 окт 2013, 10:21

barin1950 писал(а):Так и не понял, почему импортные опорные пластины игнорируют установки болтов. Возник второй вопрос: Профили гаек на анкерах надо самому создавать?
Им нет смысла задавать профиль Ну только если для красоты. Вообще у нас в среде любой объект можно сделать метозом и он будет в ведомостях метоизов и не будет в стали. Профиль значения не имеет. Ну так для красоты я делаю из шестигранника.

AlexBat
Сообщения: 3
Регистрация: 16 окт 2013, 16:31

Re: Все по болтам в Tekla Structures

Сообщение AlexBat » 16 окт 2013, 16:49

Добрый день! Помогите новичку со следующей проблемой: делаю динамический компонент базы колонны, подскажите, как сделать "задание" диаметра болта? А также подскажите, можно ли сделать автоматическую подрезку опорной пластиной (когда изменяю толщину пластины на меньшую, то возникает щель, между колонной и опорным листом). Спасибо за любую помощь.

Jobber
Сообщения: 5
Регистрация: 19 фев 2012, 23:12
Откуда: Санкт-Петербург

Re: Все по болтам в Tekla Structures

Сообщение Jobber » 16 окт 2013, 22:17

Здравствуйте. У меня такой вопрос: хочу соединить четыре элемента (2 пластины 2 уголка) двумя монтажными болтами из-за малого расстояния между пластинами. И еще нужно чтобы в пластинах отверстия были d+6, а в уголках обычные. Как это можно сделать? На картинке попытался все это сделать функцией "болтовое соединение" - результат на скриншоте
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Все по болтам в Tekla Structures

Сообщение Таран Д. А. » 17 окт 2013, 12:05

Jobber писал(а):Здравствуйте. У меня такой вопрос: хочу соединить четыре элемента (2 пластины 2 уголка) двумя монтажными болтами из-за малого расстояния между пластинами. И еще нужно чтобы в пластинах отверстия были d+6, а в уголках обычные. Как это можно сделать? На картинке попытался все это сделать функцией "болтовое соединение" - результат на скриншоте
Длина разреза у тебя скорее всего стоит очень маленькая и болт просто не может такой длинной соединить обе детали увеличь.
Для обозначения разный зазоров используй завышение размера и поле допуск.

Jobber
Сообщения: 5
Регистрация: 19 фев 2012, 23:12
Откуда: Санкт-Петербург

Re: Все по болтам в Tekla Structures

Сообщение Jobber » 17 окт 2013, 21:00

Таран Д. А. писал(а):
Jobber писал(а):Здравствуйте. У меня такой вопрос: хочу соединить четыре элемента (2 пластины 2 уголка) двумя монтажными болтами из-за малого расстояния между пластинами. И еще нужно чтобы в пластинах отверстия были d+6, а в уголках обычные. Как это можно сделать? На картинке попытался все это сделать функцией "болтовое соединение" - результат на скриншоте
Длина разреза у тебя скорее всего стоит очень маленькая и болт просто не может такой длинной соединить обе детали увеличь.
Для обозначения разный зазоров используй завышение размера и поле допуск.
Спасибо. Получилось!!!

Ответить
phpbb3 styles

Вернуться в «3D моделирование в Tekla Structures»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
