014 Описание работы плагина weldapp для Tekla Structures. Подбор длин болтов по ГОСТ.

Сообщение Таран Д. А. » 23 авг 2018, 12:13

phpBB [media]

Плагин позволяет исправить ошибку Tekla Structures при подборе длин болтовых соединений. Ошибка связана с разным подходами к расчету длины болтового соединения и устранить ее другими методами не представляется возможным.
Так же проверка позволяет помечать высокопрочные соединения на которых по ошибке есть 2 гайка или гровер — что недопустимо.
Плагин автоматически подбирает такую дополнительную длину, чтобы итоговая длинна болта строго соответствовала ГОСТ. Так же плагин контролирует заход резьбы в тело детали и исправляет его на допустимый по ГОСТ, сама тела глубину захода резьбы не отслеживает.
Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

1) Набор плагинов Weldapp распространяется в бесплатном варианте https://topengineer.ru/programms/weldapp
В этом варианте доступны практически весь функционал кроме автоматической сварки.

2) При покупке среды топинженер плагины включены в среду и имеют еще более расширенный функционал. Купить среду и про версию плагинов тут https://topengineer.ru/programms/sreda-kmd-rus
3) Установщик среды и плагинов это один файл. При введении лицензионного ключа среда докачивается автоматически а так же плагины переходят в режим PRO.
4) Плагины и среда автоматически докачиваются под любую установленную версию теклы.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: 014 Описание работы плагина weldapp для Tekla Structures. Подбор длин болтов по ГОСТ.

Сообщение CuPo>I<a » 23 авг 2018, 13:24

один из возникших вопросов...Почему расчёт вхождения резьбы в пакет производится по самой тонкой детали, когда головка болта должна располагаться со стороны тонкой детали?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: 014 Описание работы плагина weldapp для Tekla Structures. Подбор длин болтов по ГОСТ.

Сообщение Таран Д. А. » 23 авг 2018, 18:14

CuPo>I<a писал(а):
23 авг 2018, 13:24
один из возникших вопросов...Почему расчёт вхождения резьбы в пакет производится по самой тонкой детали, когда головка болта должна располагаться со стороны тонкой детали?
Справедливый вопрос колега.
Тут есть еще одна тонкость с нормами по монтажу металлоконструкций. Из которых черным по белому следует что монтажник в праве сам выбрать направление монтажа. А так как в кмд даже теоретически нет чертежей с указанием направления расположения головки и гаек, выбор идет по наихудшему сценарию. :ugeek:
Мы думали по этому вопросу и пока выход нашли только такой.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: 014 Описание работы плагина weldapp для Tekla Structures. Подбор длин болтов по ГОСТ.

Сообщение CuPo>I<a » 24 авг 2018, 06:11

а можно ссылочку в конкретное место того норматива, где "чёрным по белому..."?
про расположение головки написано в Пособии к СНиП, про волю монтажников - не видел

ну и по массе определять главную/второстепенную деталь - не совсем корректно... Пример - консоль, к которой крепится балка
в колоннах тоже могут быть болты - монтажный стык. Как их обрабатываете?

я не с целью докопаться) Занимаюсь сейчас подобной программкой


Аватара пользователя
rook1310
Сообщения: 17
Регистрация: 12 июл 2012, 22:34
Откуда: Белгород, Челябинск

Re: 014 Описание работы плагина weldapp для Tekla Structures. Подбор длин болтов по ГОСТ.

Сообщение rook1310 » 06 авг 2021, 13:13

TS2020.0 sr5 и sr8
версии weladd v2.20.4.10 и v2.21.8.1

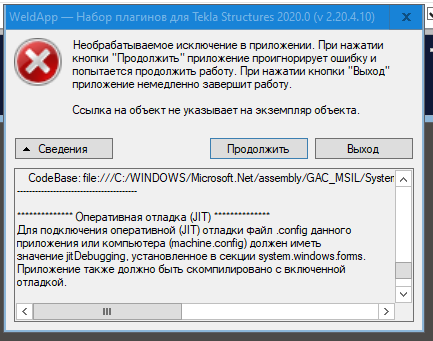

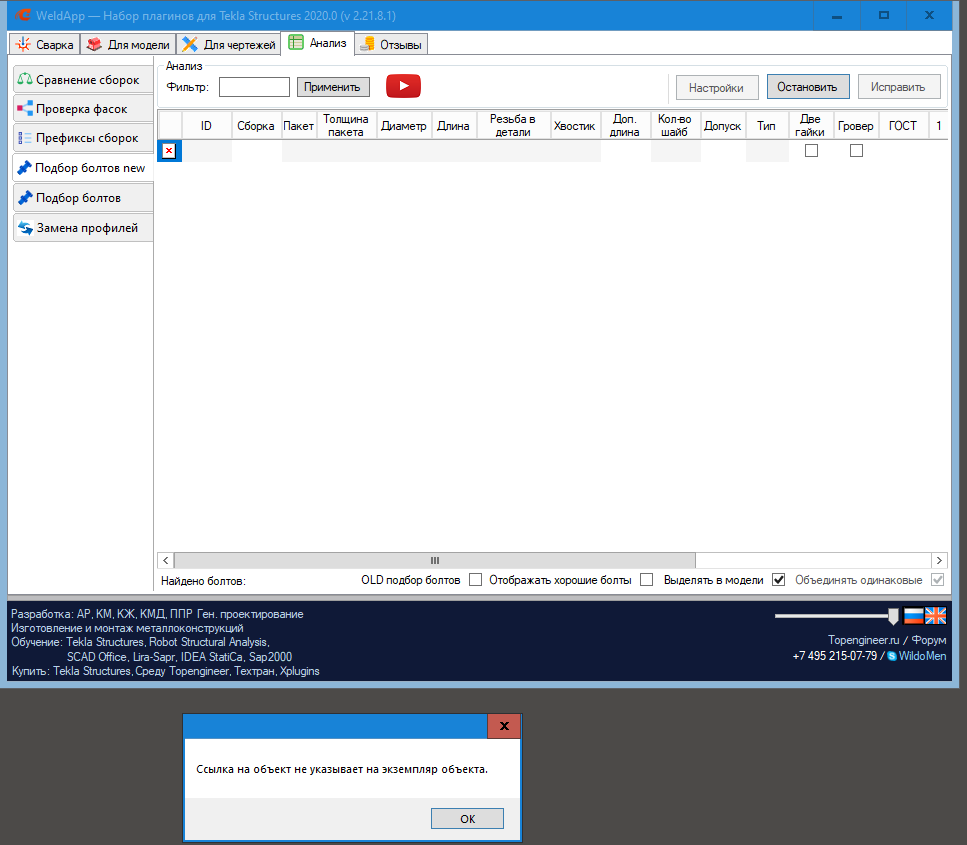

не работает ошибки на рисунках
