005 Описание работы плагина weldapp для Tekla Structures - Работа с настилом

Сообщение Hadouken » 29 сен 2017, 18:37

phpBB [media]

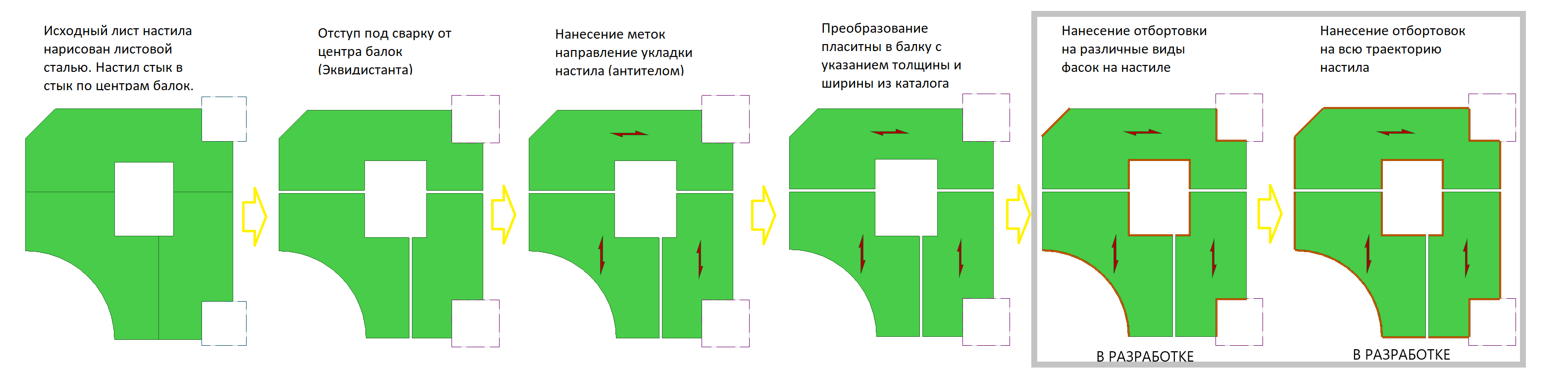

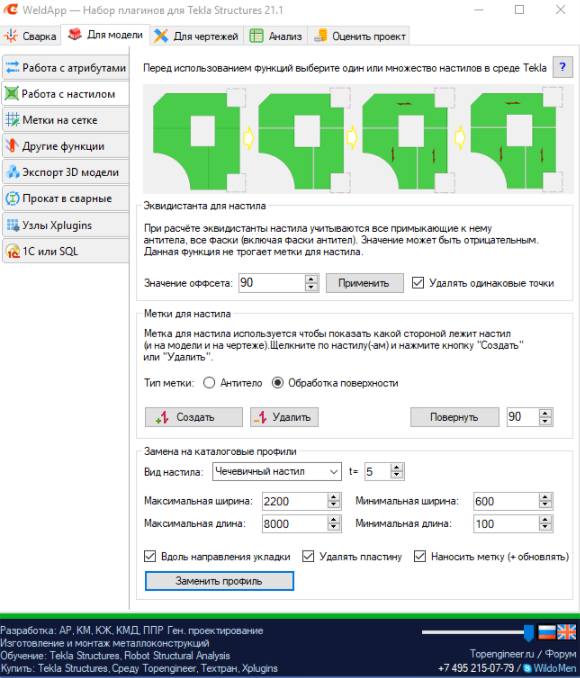

Новый плагин позволяет упростить работу с настилами. Краткий бриф возможностей:
  1. Установка определенного значения эквидистанты для настила для создания отступов;
  2. Размещение меток на настиле (для определения положения настила на моделях и чертежах);
  3. Преобразование пластин в профили из каталога. Доступны чечевичные, ромбические, решетчатые настилы и сэндвич-панели.
На данный момент в очень редких случаях плагин может работать непредсказуемо, поэтому он еще в статусе бета-тестирования.
Эквидистанта для настила

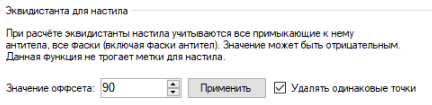

Рис. 1 - Блок для работы с функцией эквидистанты.

Данная функция устанавливает настилу новые равноудаленные на N точки. Значение может быть как положительным, так и отрицательным. Если мы используем положительное значение, то настил в размерах увеличится, если отрицательное - уменьшится.
Важно отметить, что использование этой функции затронет так же и:
  • Дочерние антитела (только профили h*p, D, ROD)
  • Фаски на точках антител
  • Фаски на точках самой пластины
Алгоритм работает так, что каждый раз будет увеличивать значения профилей и размеры фасок на указанное в текстовом поле число.
Помимо всего прочего, эта функция позволит разрешить конфликты точек. Если у вас каким-то образом обнаружатся абсолютно идентичные точки, то одну из них алгоритм уберет, дабы избежать проблем с отрисовкой настила.

Хочется отметить одну техническую особенность у данной функции: если настил был создан при помощи зеркального копирования, то функция эквидистанты будет работать в обратную сторону, но в конечном счете это никак не повлияет на конечный результат - инженер увидит именно то, чего и ожидает.

Основной кейс применения данной функции - это создание дополнительных отступов для сварки.

Использование этой функции:
  1. Выбираем наши настилы;
  2. Указываем значение оффсета, на которое удалятся новые точки;
  3. Если нам нужна проверка на конфликты точек ставим галочку (она установлена по умолчанию);
  4. Нажимаем "Применить".

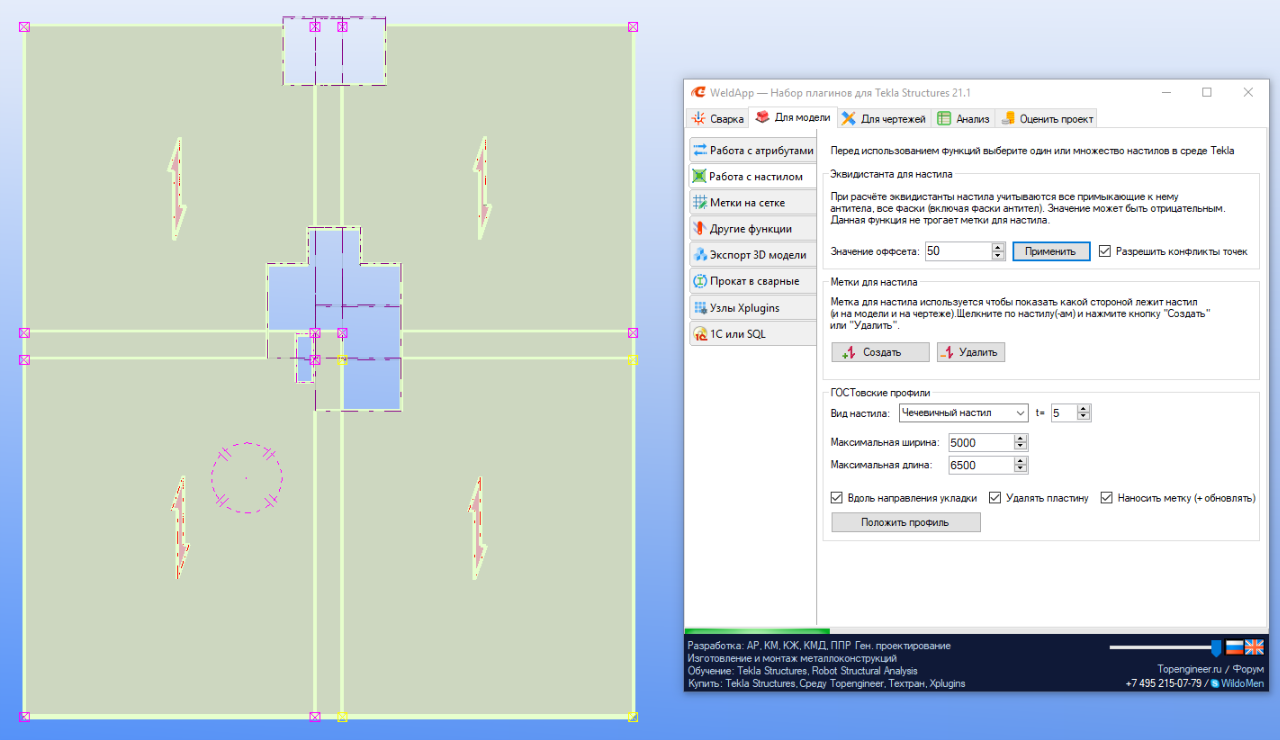

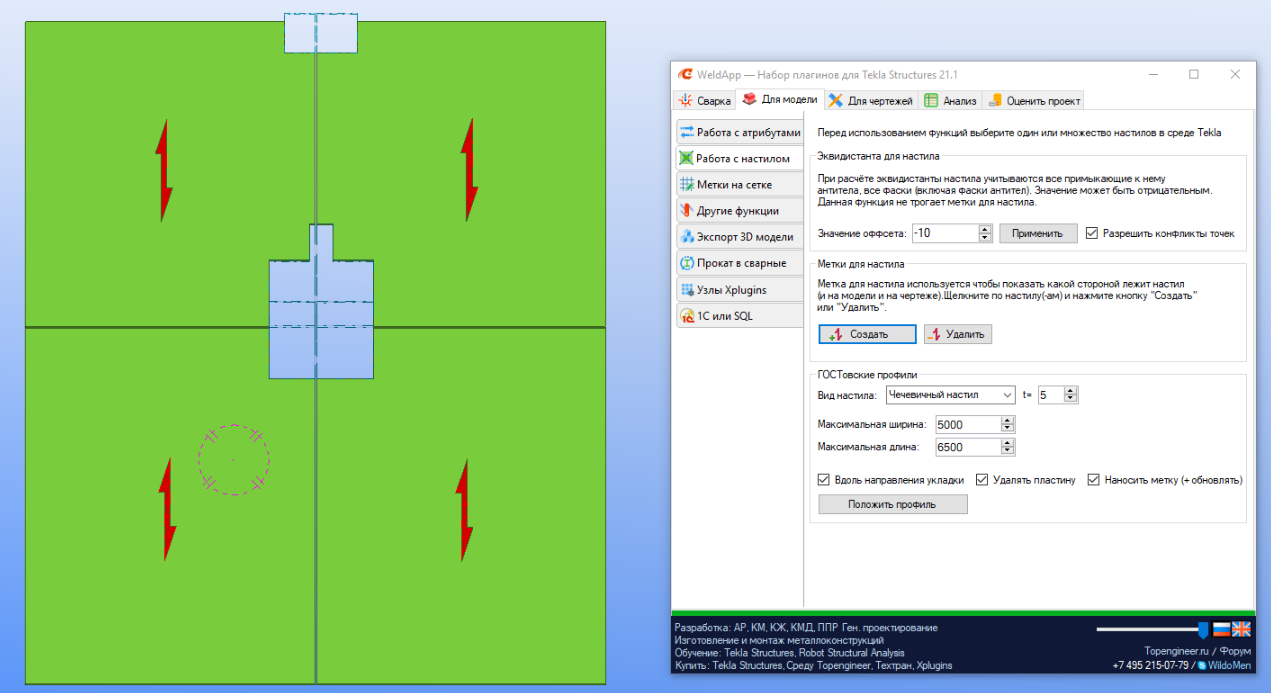

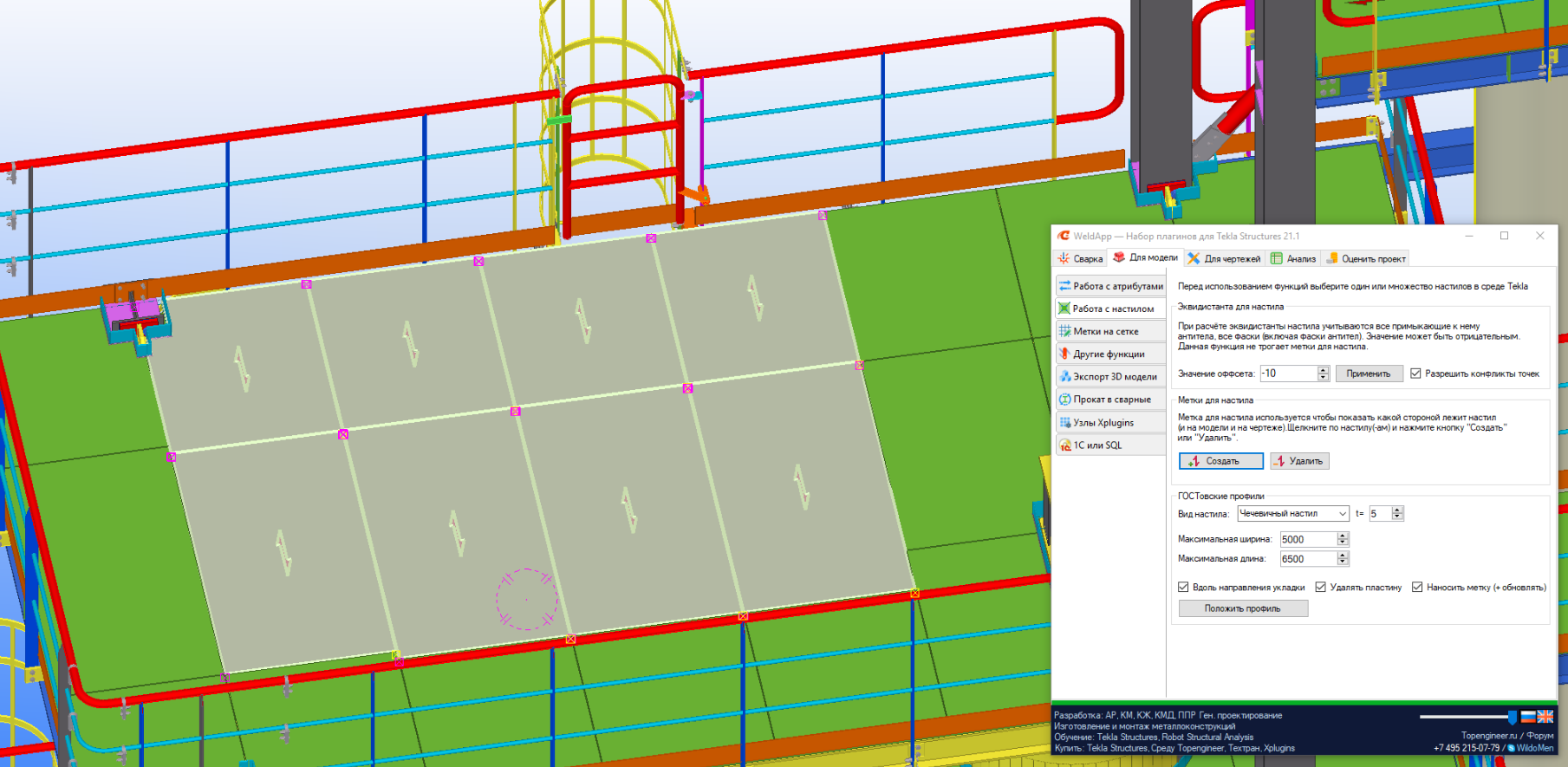

Рис. 2 - Настилы до использования этой функции

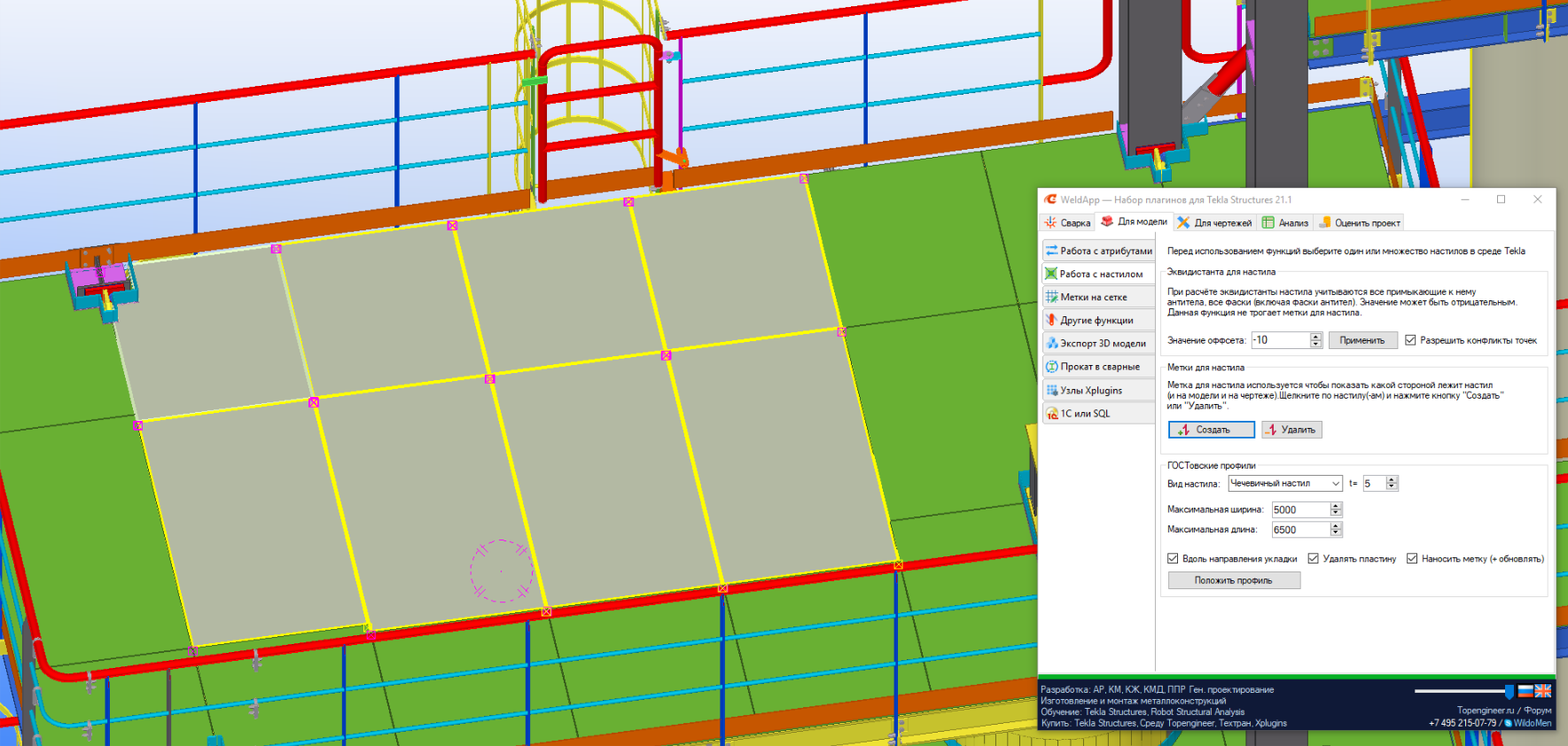

Рис. 3 - Настилы уже после применения эквидистанты (с отрицательным значением)

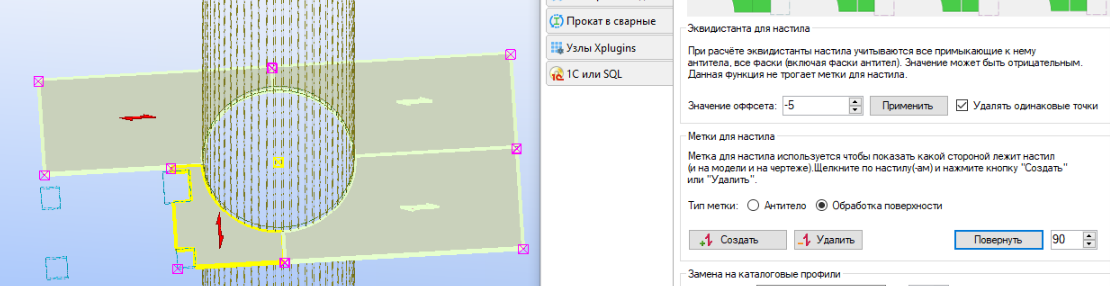

Рис. 4 - Настилы после применения эквидистанты с положительным значением

Внимание! На данный момент функция эквидистанты не заработает для объектов типа "балка", только для "контурных пластин".

Метки для настила

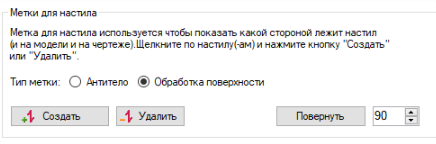

Рис. 5 - Группа кнопок для работы с функцией создания меток.

Метки для настила служат для того, чтобы понимать какой стороной положен этот самый настил, поскольку в Tekla изначально отсутствует возможность определить направляющую.
Функция рисует метку в виде стрелки, и если верхняя часть стрелки смотрит влево, то это верхняя часть настила. Если нижняя - то верхняя часть стрелки смотрит вправо.

Метки в данном плагине можно рисовать двумя способами:
  • При помощи антител (ей дается имя WeldApp.BOOLEAN_ARROW)
  • При помощи покраски (ей дается имя WeldApp.PAINTED_ARROW)
Метки, созданные антителом никак не затрагиваются при операциях с эквидистантой. В случае с покраской существующая метка перерисовывается заново, т.к. точки, на которых завязана покраска искажаются и портят метку.
Отдельно предусмотрена и кнопка "Удалить", которая так же удаляет только метку с этим именем и никаких других антител она не затрагивает.

Используется функция просто. Сначала выбираем необходимые нам настилы и просто нажимаем на кнопку "Создать" (или "Удалить", если есть такая надобность).

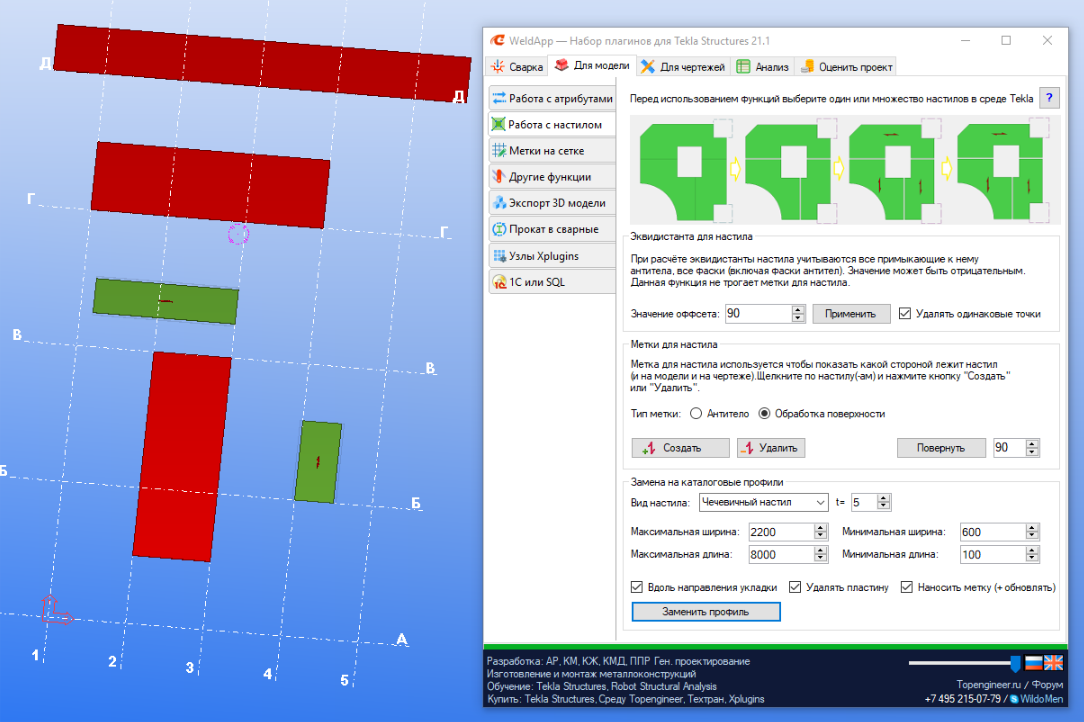

Рис. 6 - Выбираем метки.

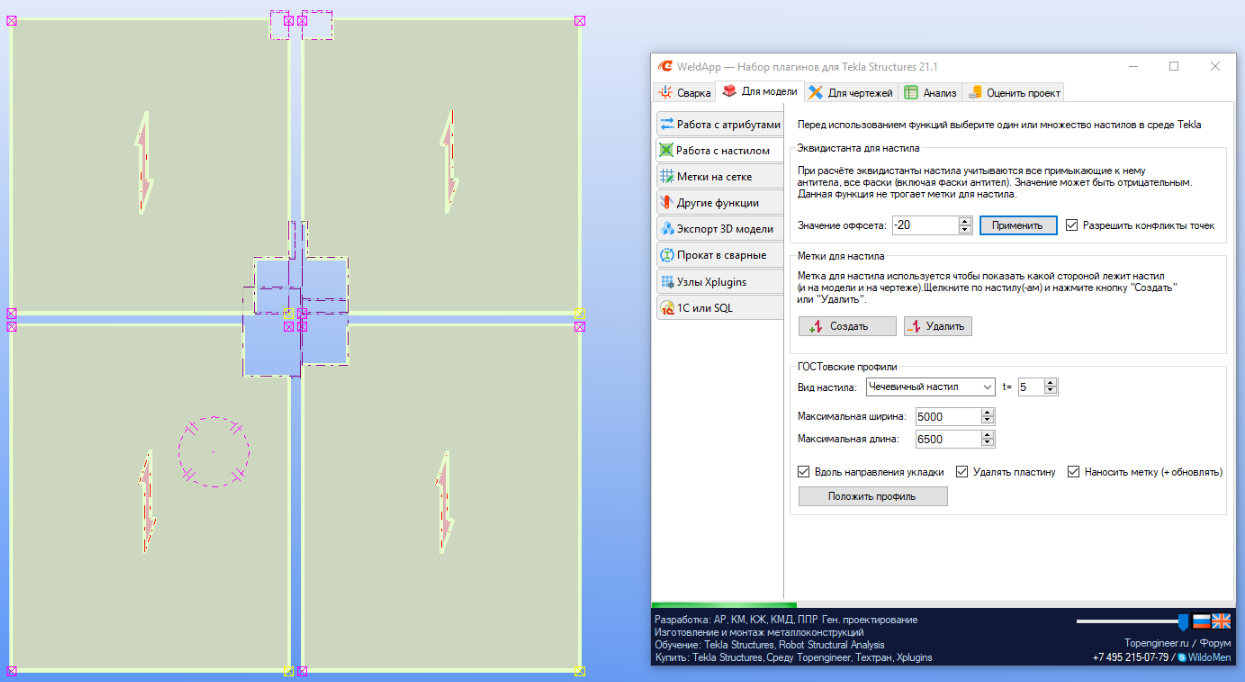

Рис. 7 - Видим результат после нажатия на кнопку "Создать".

В данном блоке функций так же предусмотрена возможность поворота меток на n градусов. Для того, чтобы воспользоваться этой функцией сначала указываем кол-во градусов, на которое мы хотим повернуть метку (по умолчанию уже стоит 90) и при нажатии на кнопку "Повернуть" будет выполнен поворот. Он работает одинаково как на антитела, так и на покраску. Помните, что выбрать нужно не само антитело или покраску, а именно родительский элемент (настил).
Рис. 8 - До поворота

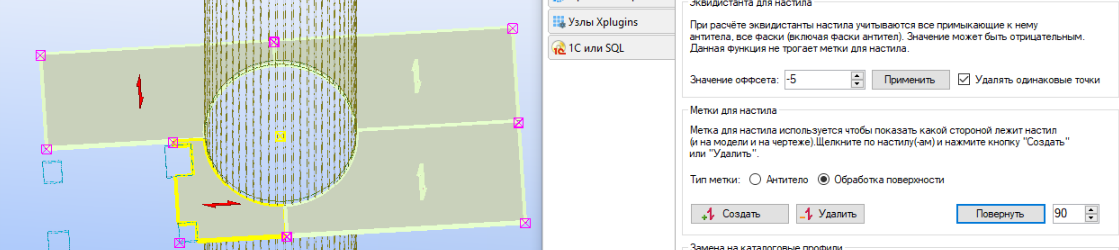

Рис. 9 -После поворота

Замена настилов на профили из каталога

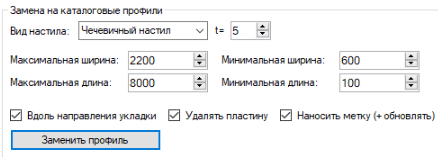

Данный блок функций предназначен для замены обычных настилов на настилы из каталога профилей.

Как пользоваться:
  1. Выбираем вид и толщину настила;
  2. Нажимаем "Положить профиль".
По итогам мы получаем лист с типом объекта "балка" с необходимыми нам параметрами из каталога профилей.

При этом мы можем учесть факторы максимальной длины, ширины и толщины необходимого настила и использовать необходимые нам флажки:
  • Вдоль направления укладки - используется для того, чтобы создавать новый лист вдоль старого
  • Удалять пластину - удаляет старую пластину после создания новой
  • Наносить метку (+ обновлять) - Автоматически наносит метку (по выбранному выше типу метки: покраской или антителом)
В случае, если используется чечевичный или ромбический вид настила:

При замене профиль создается с чуть большей шириной, чем ширина настила, который мы заменяем. Это нужно для того, чтобы точно вписать размеры в размеры старого настила при помощи антител по бокам.

В остальных случаях создается абсолютно идентичная пластина типа "балка" и так же переносятся все дочерние антитела с фасками.

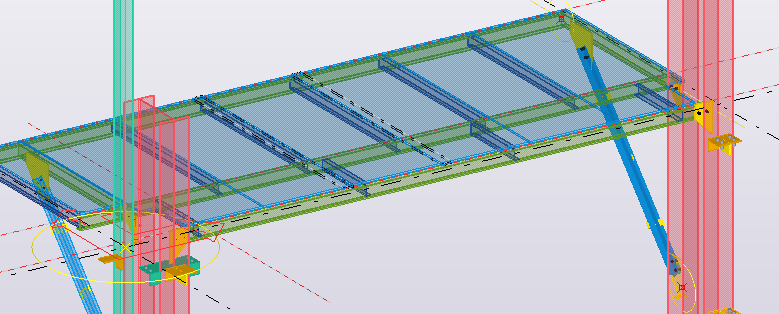

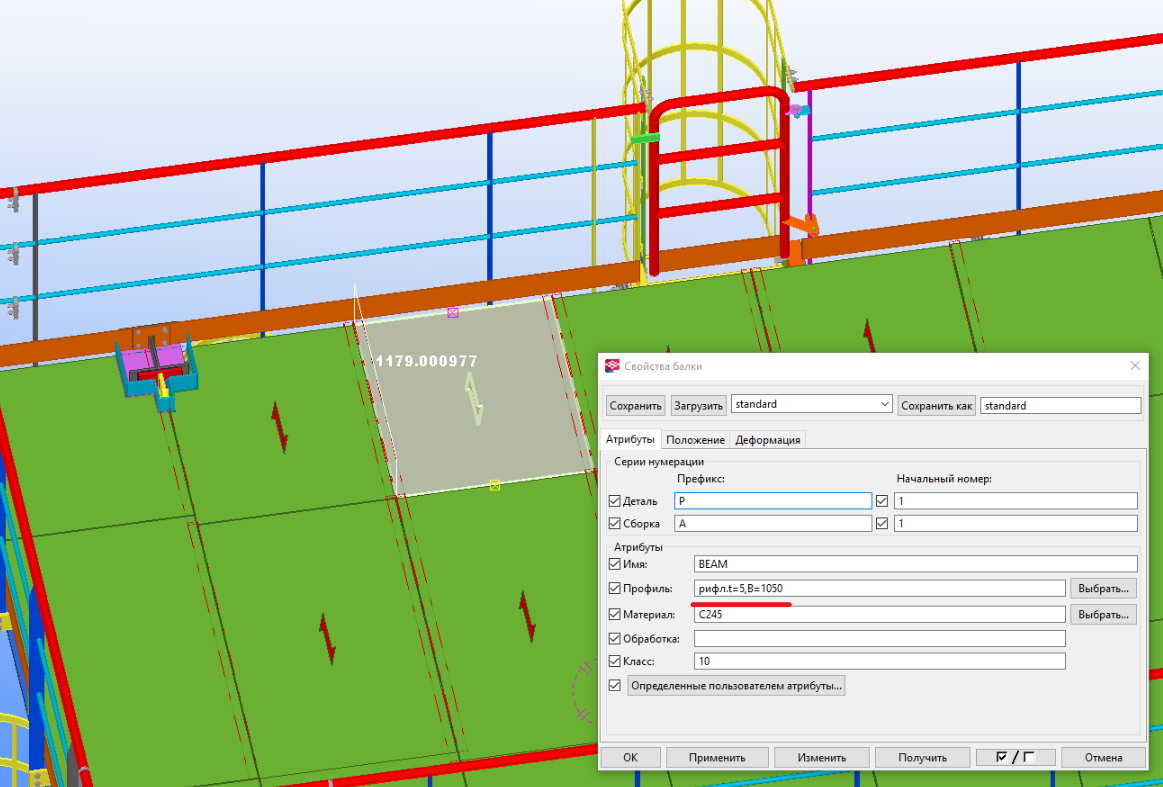

Рис. 10 - Результат замены

Если размеры настила не соответствуют рамкам указанной ширины и высоты, то будет выдано предупреждение, настил будет помечен красным (класс 2) и не будет изменен.
Рис. 11 - Неизмененные настилы
Сбросить значения.png
Сбросить значения.png (183.55 КБ) 6939 просмотров

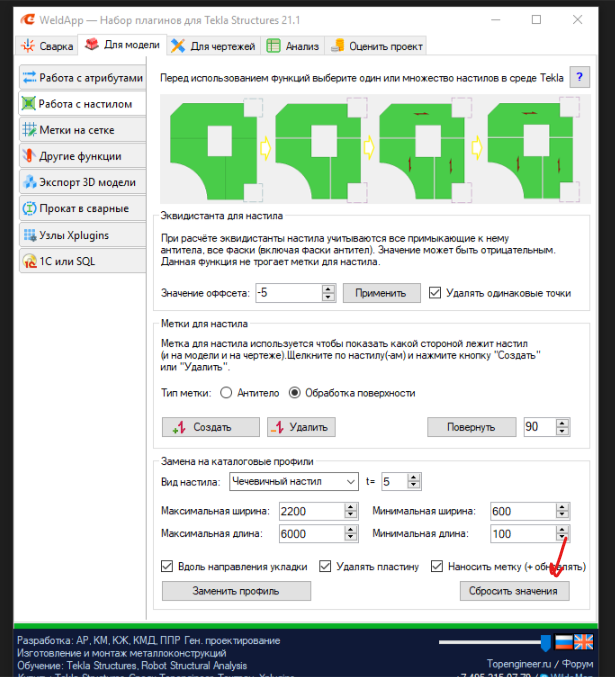

Рис. 12 - При нажатии на эту кнопку сбрасываются локальные настройки этого конкретного плагина. Поможет избежать внезапных ошибок, связанных с настройками после обновлений

Известные проблемы:
  • В среде topengineer отсутствуют отдельные профили для решетчатых настилов и сэндвич панелей. Вместо них используется —h*p
  • После обновления могут быть изменены локальные свойства плагина. Во избежание некорректного поведения выполните ручной сброс настроек (локальных, внутри плагина. Для этого есть отдельная кнопка)
зеленым указываются уже решенные проблемы (но еще не включенные в релиз)
красным - решаемые в приоритете
оранжевые - решаемые в меньшем приоритете

Планируемые изменения:
  • Возможность создания отбортовок в составе этого плагина
  • При несоответствии по размерам настилов по необходимости добавляются и подгоняются дополнительные
Всегда буду рад выслушать ваши пожелания для улучшения качества плагина. Если у вас еще остались вопросы, обратитесь по Skype: zimin-max@hotmail.com
Вложения
Последний раз редактировалось Hadouken 09 окт 2017, 14:40, всего редактировалось 30 раз.

RHSY
Сообщения: 175
Регистрация: 23 июл 2013, 09:42

Re: WeldApp - работа с настилами (β)

Сообщение RHSY » 02 окт 2017, 08:18

Лучше бы видео

Hadouken
Сообщения: 10
Регистрация: 29 сен 2017, 17:03

Re: WeldApp - работа с настилами (β)

Сообщение Hadouken » 03 окт 2017, 16:55

RHSY писал(а):
02 окт 2017, 08:18
Лучше бы видео
Над видео подумаем, но скорее всего уже после того, как реализуем все, что было запланировано. Пока не вижу смысла. Версия справки и плагина пока неокончательная, все еще будет дополняться.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: WeldApp - работа с настилами (β)

Сообщение Таран Д. А. » 06 авг 2018, 11:34

RHSY писал(а):
02 окт 2017, 08:18
Лучше бы видео
Подготовил видео по просьбам трудящихся. :ugeek:
phpBB [media]


khadeyev
Сообщения: 41
Регистрация: 22 июл 2013, 17:50
Откуда: Россия, г.Новоуральск Свердловская область

Re: 005 Описание работы плагина weldapp для Tekla Structures - Работа с настилом

Сообщение khadeyev » 15 янв 2019, 19:05

Некоторые недостатки в работе с плагином "Работа с настилом" в среде ТОПИНЖЕНЕР текла 2017sp6:

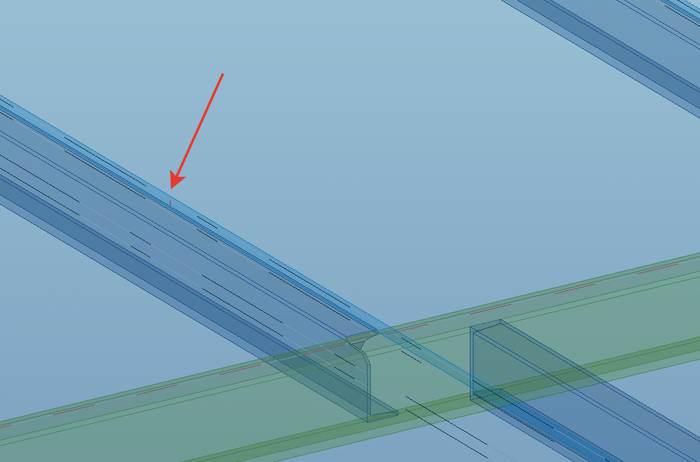

1. При замене листа плагином на Лист просечно-вытяжной ПВ610 не до конца подрезаются края листа, соответственно приходится корректировать. см. рисунок
2. При ширине листа например 1280мм замена осуществляется на ПВЛ610х1300. Такого листа нет не в ТУ на ПВЛ и соответственно нет в каталоге сортамента.
3. Если рабочая плоскость выставлена на плоскость расположения настила, а не на отметку 0.000, то лист заменяется на настил, но происходит смещение его в верх на разницу от отметки расположения настила до нулевой отметки. Это сделано специально, что при работе с плагином надо всегда рабочую плоскость задавать на отм. 0.000 или я что то делаю не так?
Вложения

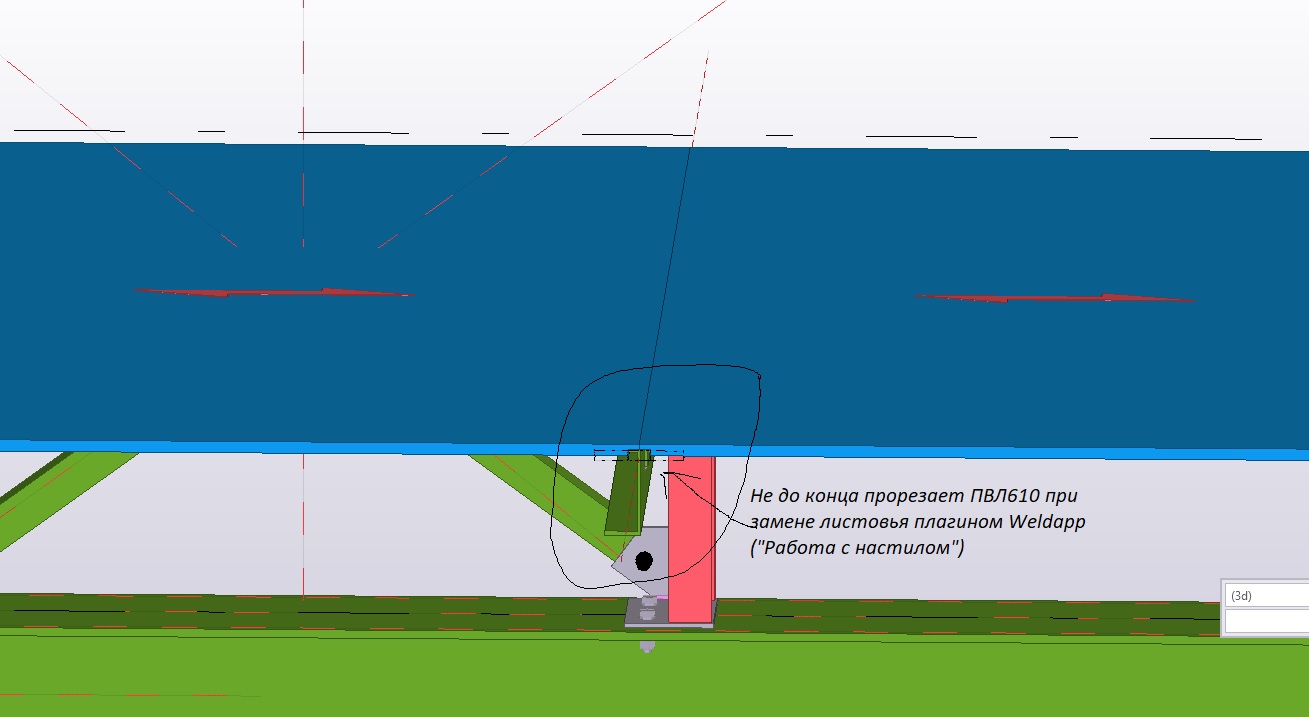

ПВ610 не до конца подрезаются края листа

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: 005 Описание работы плагина weldapp для Tekla Structures - Работа с настилом

Сообщение Таран Д. А. » 22 янв 2019, 15:50

khadeyev писал(а):
15 янв 2019, 19:05
Некоторые недостатки в работе с плагином "Работа с настилом" в среде ТОПИНЖЕНЕР текла 2017sp6:
1. При замене листа плагином на Лист просечно-вытяжной ПВ610 не до конца подрезаются края листа, соответственно приходится корректировать. см. рисунок
2. При ширине листа например 1280мм замена осуществляется на ПВЛ610х1300. Такого листа нет не в ТУ на ПВЛ и соответственно нет в каталоге сортамента.
3. Если рабочая плоскость выставлена на плоскость расположения настила, а не на отметку 0.000, то лист заменяется на настил, но происходит смещение его в верх на разницу от отметки расположения настила до нулевой отметки. Это сделано специально, что при работе с плагином надо всегда рабочую плоскость задавать на отм. 0.000 или я что то делаю не так?
Спасибо за замечания - протестируем и учтем в следующем релизе.

edik23
Сообщения: 2
Регистрация: 10 дек 2018, 19:36

Re: 005 Описание работы плагина weldapp для Tekla Structures - Работа с настилом

Сообщение edik23 » 24 фев 2019, 19:17

Есть небольшая проблемка в работе с настилом. А точнее проставление меток. 3 компа - одинаковые проблемы - перестанет ставить метки. помогает только перезагрузка теклы. Проблема проявляется и на 20 и на 2017, Выявить не смог после чего перестает ставить. После перезагрузки проги - работает какое-то время. Есть какое то решение?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: 005 Описание работы плагина weldapp для Tekla Structures - Работа с настилом

Сообщение Таран Д. А. » 19 мар 2019, 12:14

edik23 писал(а):
24 фев 2019, 19:17
Есть небольшая проблемка в работе с настилом. А точнее проставление меток. 3 компа - одинаковые проблемы - перестанет ставить метки. помогает только перезагрузка теклы. Проблема проявляется и на 20 и на 2017, Выявить не смог после чего перестает ставить. После перезагрузки проги - работает какое-то время. Есть какое то решение?
Если найдешь в какой момент ломается то можно.

edik23
Сообщения: 2
Регистрация: 10 дек 2018, 19:36

Re: 005 Описание работы плагина weldapp для Tekla Structures - Работа с настилом

Сообщение edik23 » 18 июл 2019, 09:17

Так я и не смог поймать момент, когда ломается.

Второй вопрос. На наклонных поверхностях не ставит метку?

khadeyev
Сообщения: 41
Регистрация: 22 июл 2013, 17:50
Откуда: Россия, г.Новоуральск Свердловская область

Re: 005 Описание работы плагина weldapp для Tekla Structures - Работа с настилом

Сообщение khadeyev » 04 окт 2019, 10:55

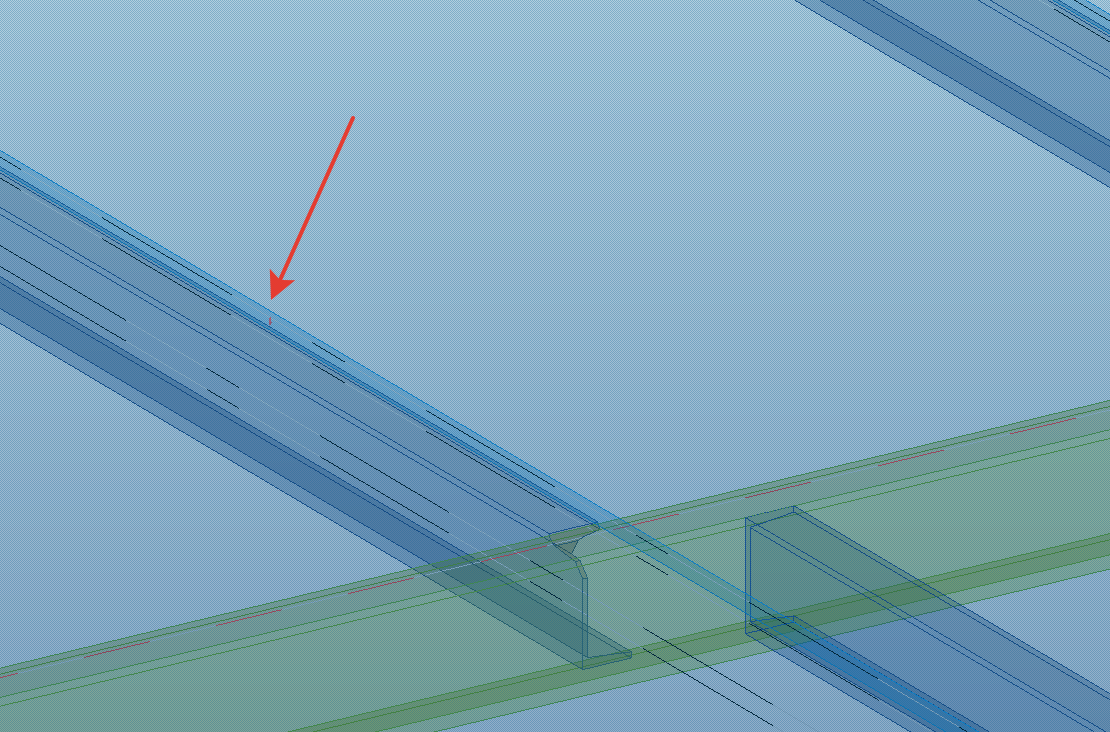

При применении метка стала располагаться на торце листа. Как с этим быть. Текла 2017 :?:
Вложения

ВОЛОДИА
Сообщения: 24
Регистрация: 27 мар 2017, 20:38

Re: 005 Описание работы плагина weldapp для Tekla Structures - Работа с настилом

Сообщение ВОЛОДИА » 17 дек 2019, 21:02

При применении метка стала располагаться на торце листа. Как с этим быть. Текла 2017 - такая же беда и у меня... Как с этим бороться?

AlexSSR
Сообщения: 1
Регистрация: 16 янв 2020, 13:15

Re: 005 Описание работы плагина weldapp для Tekla Structures - Работа с настилом

Сообщение AlexSSR » 16 янв 2020, 13:19

Здравствуйте. Не работает метка для настила в Tekla2018i. В чем может быть дело? Выбираю настил, нажимаю создать, внизу плагина зеленая полосочка проходит, а в модели ничего не меняется с пластиной

playthegame186
Сообщения: 5
Регистрация: 24 окт 2017, 16:55

Re: 005 Описание работы плагина weldapp для Tekla Structures - Работа с настилом

Сообщение playthegame186 » 04 авг 2020, 06:18

AlexSSR писал(а):
16 янв 2020, 13:19
Здравствуйте. Не работает метка для настила в Tekla2018i. В чем может быть дело? Выбираю настил, нажимаю создать, внизу плагина зеленая полосочка проходит, а в модели ничего не меняется с пластиной
также

Ответить
