Обозначение рифленки в спецификации Tekla Structures

Ответить
alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Обозначение рифленки в спецификации Tekla Structures

Сообщение alstey » 25 апр 2016, 02:06

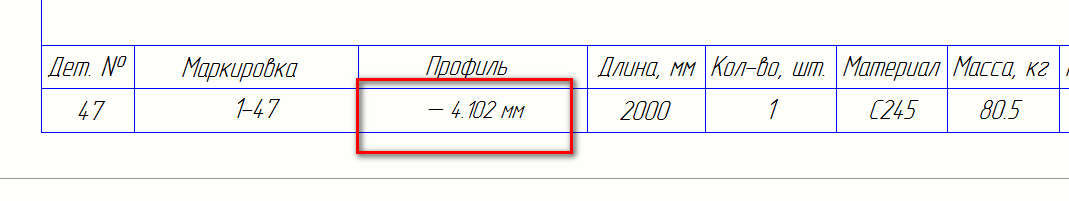

Вот такое обозначение вылезло. Вак исправить?
Вложения
Деталь
Сборка

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Обозначение рифленки в спецификации

Сообщение Таран Д. А. » 25 апр 2016, 13:35

Так а что профиль реально дробный?

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Обозначение рифленки в спецификации

Сообщение alstey » 25 апр 2016, 14:02

Таран Д. А. писал(а):Так а что профиль реально дробный?

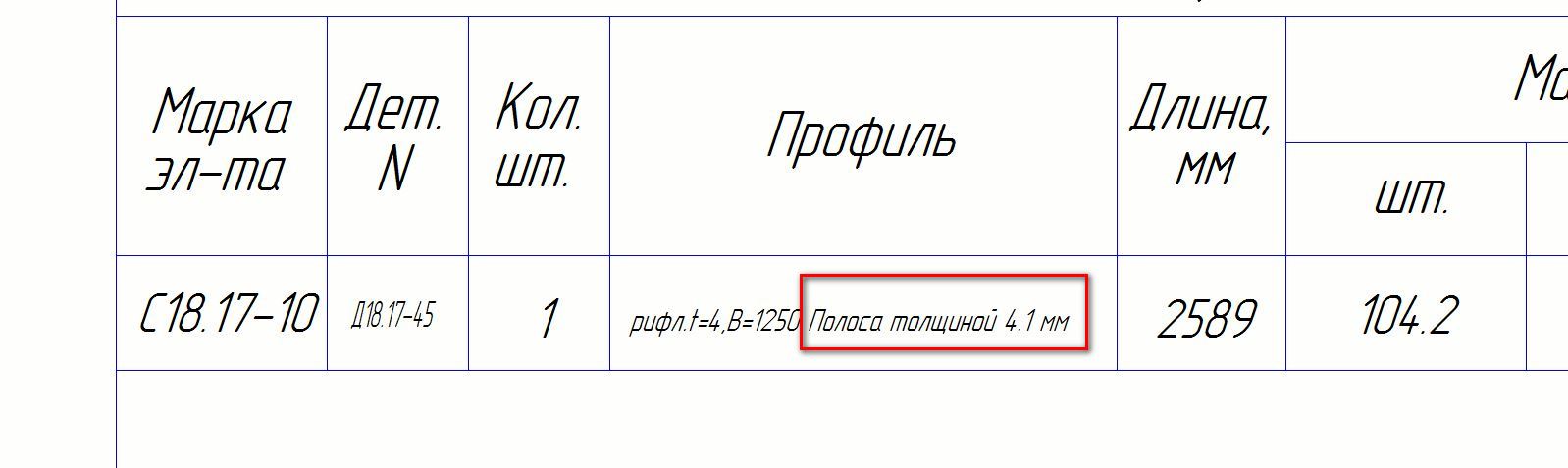

Если ты о толщине- то она 4.1мм

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Обозначение рифленки в спецификации

Сообщение DrBianko » 28 апр 2016, 15:33

Исправлено

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Обозначение рифленки в спецификации

Сообщение alstey » 09 май 2016, 22:28

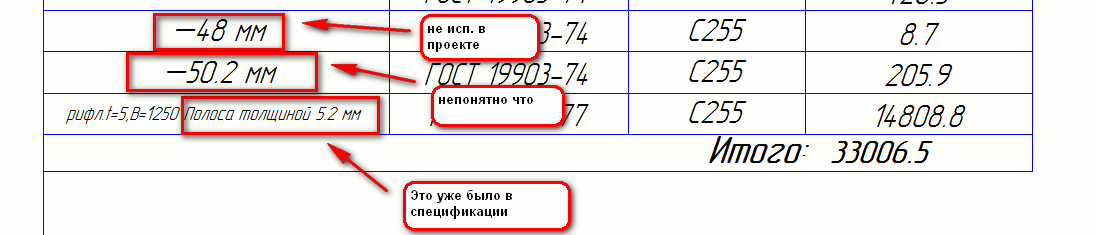

Выявлен новый сюрприз в шаблоне с выборкой металла. Те же беды и в сформированном отчете, за исключением некорректного отображения рифленки (лист 48 и лист 50.2).
Вложения

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Обозначение рифленки в спецификации

Сообщение DrBianko » 10 май 2016, 17:18

В таких пластинах причина
Вложения

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Обозначение рифленки в спецификации

Сообщение alstey » 11 май 2016, 10:03

проблема в крученной пластине, или добавленной детали?

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Обозначение рифленки в спецификации

Сообщение DrBianko » 11 май 2016, 11:05

В крученной, у нас в шаблоне сделано так сейчас: сравниваются все габариты детали(для пластин), какой минимальный, это значит толщина.

Вот и получается что минимальный габарит 50.2мм

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Обозначение рифленки в спецификации

Сообщение CuPo>I<a » 11 май 2016, 12:03

сделайте людям пользовательские свойства для профиля и для массы
