Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение ENGINEER » 16 янв 2015, 11:09

Здравствуйте форумчане :!:
Предлагаю разработчикам внести в среду Topengineer раздел КД
Наверняка кто нибудь работает с деревяшками :!: :?: Поделитесь пожалуйста примерами работ и разработанными шаблонами :roll:
Вложения

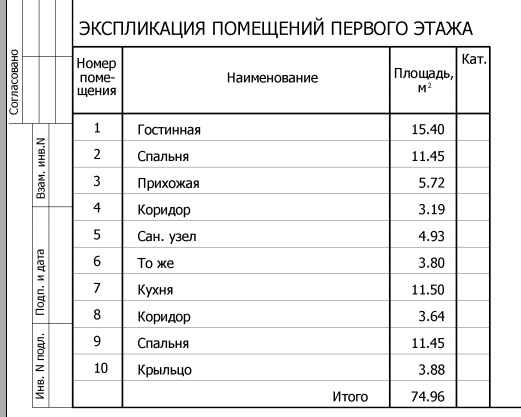

Экспликация помещений.jpg
Экспликация помещений.jpg (57 КБ) 18111 просмотров

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Конструкции деревянные (Раздел КД)

Сообщение Таран Д. А. » 16 янв 2015, 11:38

Оформление КД очень сильно различается ввиду различных технологий изготовления и возведения. Там разброд и шатание еще больше чем в КМД.
Попробовать можно. Примеры есть но подойдут ли они всем не факт.

Аватара пользователя
ENGINEER
Сообщения: 115
Регистрация: 07 дек 2011, 03:41
Откуда: Хабаровск

Re: Конструкции деревянные (Раздел КД)

Сообщение ENGINEER » 16 янв 2015, 12:39

вообще заметил, что систематизации КД в СССР не было
но можно с чего нибудь оттолкнуться, а кто часто с деревяшками работает подскажут и дополнят
главное, что бы сметчики нас понимали :D
Иногда занимаюсь реконструкцией, в текле делать деревяшки одно удовольствие!

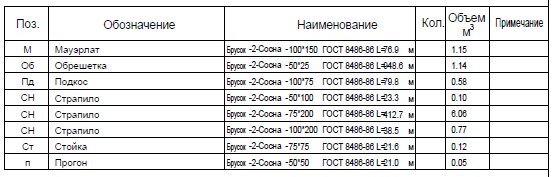

во вложении пример проекта, но не хватает спецификации КД (во вложении темы),
особенно заметно на чертежах сборок :D
Вложения
39-КД Крыша _ 19 декабря 2014.pdf
(3.8 МБ) 2577 скачиваний

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Конструкции деревянные (Раздел КД)

Сообщение alstey » 16 янв 2015, 13:05

ENGINEER писал(а):во вложении пример проекта, но не хватает спецификации КД (во вложении темы),
особенно заметно на чертежах сборок :D
Да, один из немногих честных деревянных проектов. Действительно, шаблончики бы не помешали.

Аватара пользователя
ENGINEER
Сообщения: 115
Регистрация: 07 дек 2011, 03:41
Откуда: Хабаровск

Re: Конструкции деревянные (Раздел КД)

Сообщение ENGINEER » 16 янв 2015, 13:22

спасибо, делаю проект КД второй раз в текле...

нашел серию, там есть спецификации http://dwg.ru/dnl/3179
но спецификация во вложении темы не особо отличается

непонятно с подсчетом объема древесины будет :!: :?: :!: ведь плотность не всегда будет одинаковой :!:

Вячеслав Юрьевич
Сообщения: 19
Регистрация: 10 янв 2015, 15:58

Re: Конструкции деревянные (Раздел КД)

Сообщение Вячеслав Юрьевич » 16 янв 2015, 15:34

ENGINEER писал(а):спасибо, делаю проект КД второй раз в текле...

нашел серию, там есть спецификации http://dwg.ru/dnl/3179
но спецификация во вложении темы не особо отличается

непонятно с подсчетом объема древесины будет :!: :?: :!: ведь плотность не всегда будет одинаковой :!:

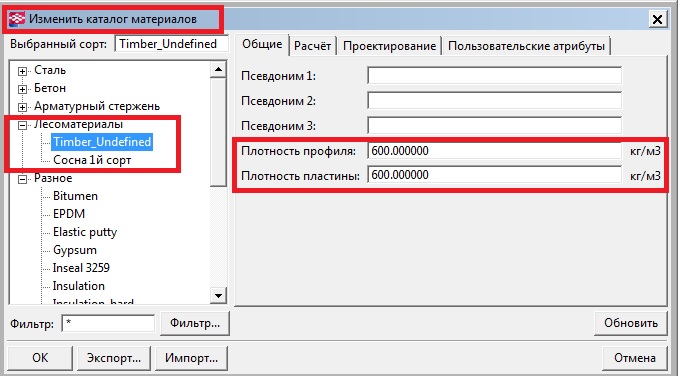

Можно Добавить в Каталог материалов новый материал с необходимыми характеристиками
Вложения

Lokcer
Сообщения: 36
Регистрация: 01 окт 2014, 14:12

Re: Конструкции деревянные (Раздел КД)

Сообщение Lokcer » 31 мар 2015, 11:38

Вопрос такого плана.
Каким образом задать деревянные конструкции что бы они учитывались в спецификации? (либо поштучно. либо объёмом)

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение DrBianko » 04 апр 2015, 13:59

Шаблон нужно сделать, пример выложите как он выглядеть дожен?)
Или найдите в скайпе меня: DrBianko

Аватара пользователя
ENGINEER
Сообщения: 115
Регистрация: 07 дек 2011, 03:41
Откуда: Хабаровск

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение ENGINEER » 31 июл 2015, 11:47

Приветствую
сейчас залью
Вложения
чертежи с общим видом.pdf
(266.76 КБ) 1413 скачиваний
чертежи сборок.pdf
(246.84 КБ) 1357 скачиваний

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение PPS » 06 авг 2015, 10:38

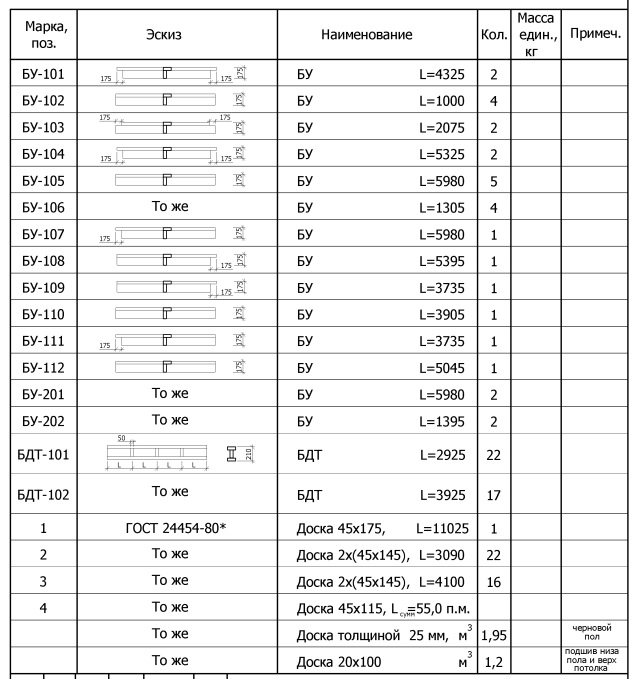

Вот такой-бы шаблон кто помог состряпать. :|

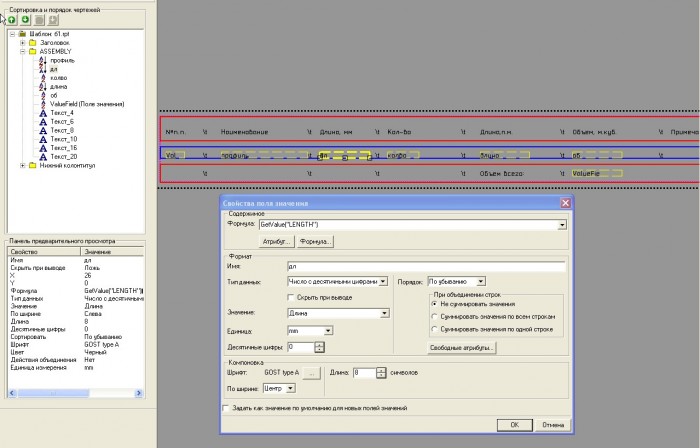

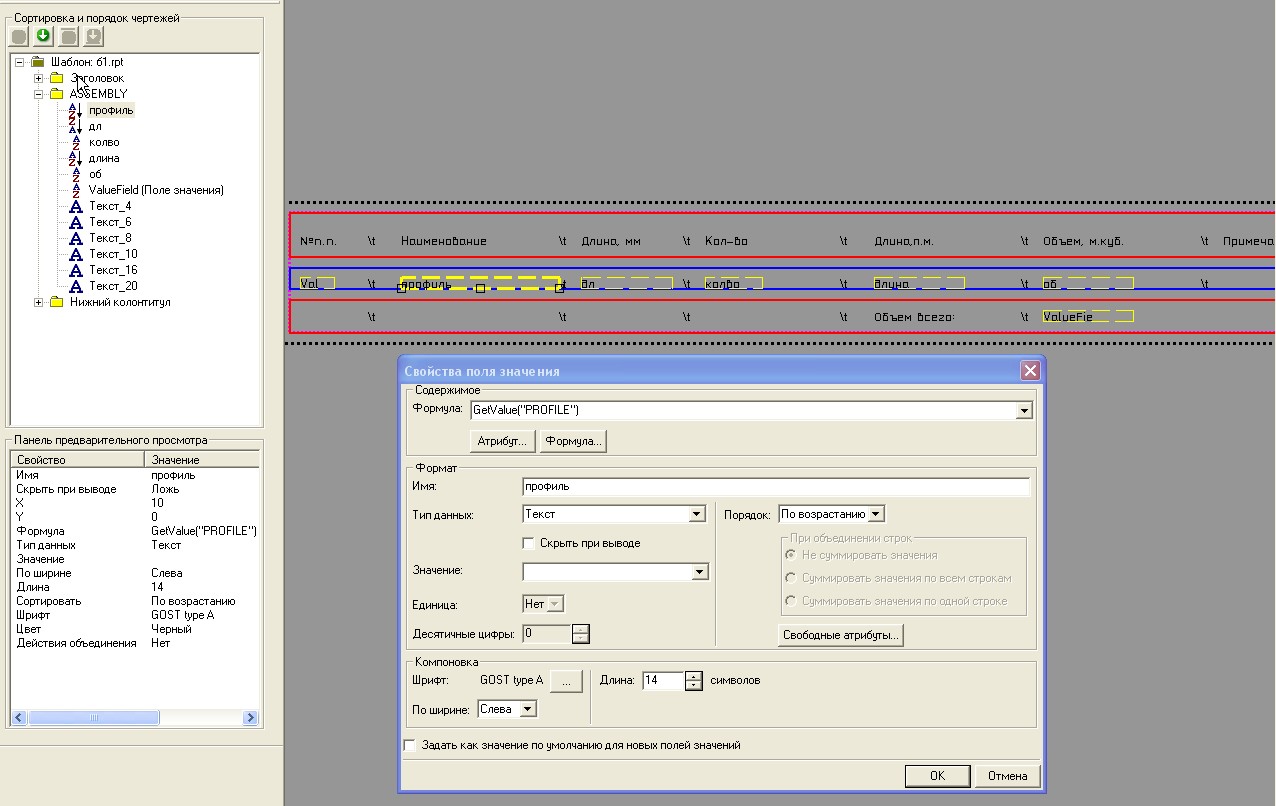

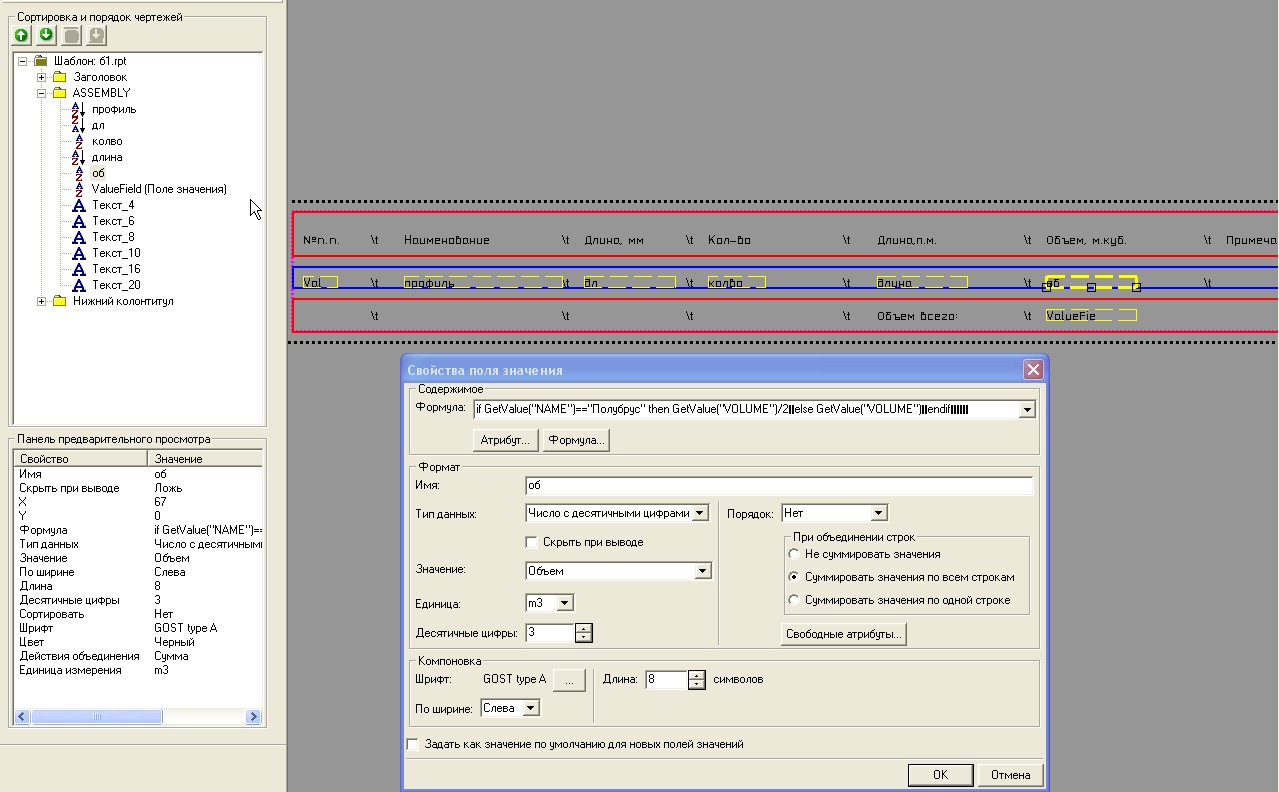

1. Не могу понять как записать формулу, для объема. Вопрос в следующем: когда сечение целое - то все понятно "Объем детали * кол-во", а когда оно половинится путем подрезки (был прямоугольник 220х160 длиной 1000, стал прямоугольник 220х80 длиной 1000), то формула уже не работает, т.к. объем берет как целой детали?
2. В графе "Изготовлено" как задать чтобы рисовались символы ( круги или квадраты или цифры/буквы) количество раз равное количеству деталей?
3. Про вставку в графу "Эскиз" сборку/деталь наверное только вручную.
Вложения
Ось 1.pdf
(37.67 КБ) 1096 скачиваний

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение PPS » 07 авг 2015, 13:44

все получилось, только эскизы (марки) вручную на таблицу пришлось наложить. :D
Вложения
Дом в текле разбревновка.pdf
(320.24 КБ) 1288 скачиваний

pdimav
Сообщения: 243
Регистрация: 16 янв 2012, 19:07

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение pdimav » 07 авг 2015, 14:40

Выложи компоновку с таблицами:)
pdimav1979(не собака)yandex.ru

Аватара пользователя
ENGINEER
Сообщения: 115
Регистрация: 07 дек 2011, 03:41
Откуда: Хабаровск

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение ENGINEER » 08 авг 2015, 16:28

PPS писал(а):Вот такой-бы шаблон кто помог состряпать. :|

1. Не могу понять как записать формулу, для объема. Вопрос в следующем: когда сечение целое - то все понятно "Объем детали * кол-во", а когда оно половинится путем подрезки (был прямоугольник 220х160 длиной 1000, стал прямоугольник 220х80 длиной 1000), то формула уже не работает, т.к. объем берет как целой детали?
2. В графе "Изготовлено" как задать чтобы рисовались символы ( круги или квадраты или цифры/буквы) количество раз равное количеству деталей?
3. Про вставку в графу "Эскиз" сборку/деталь наверное только вручную.
1. Делать сечения из каталога профилей
3. в спецификации для КМ для составных балок аналогично, да это ерунда главное спецификацию чтобы считал

Домик замечательный!!!

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение PPS » 11 авг 2015, 09:53

pdimav писал(а):Выложи компоновку с таблицами:)
Расширение tpl запрещено администратором. не могу

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение Таран Д. А. » 11 авг 2015, 11:32

PPS писал(а):
pdimav писал(а):Выложи компоновку с таблицами:)
Расширение tpl запрещено администратором. не могу
Заархивируй

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение PPS » 11 авг 2015, 12:13

Вот!
Вложения
Спецификация на брус.rar
(2.16 КБ) 1077 скачиваний

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение PPS » 12 авг 2015, 10:45

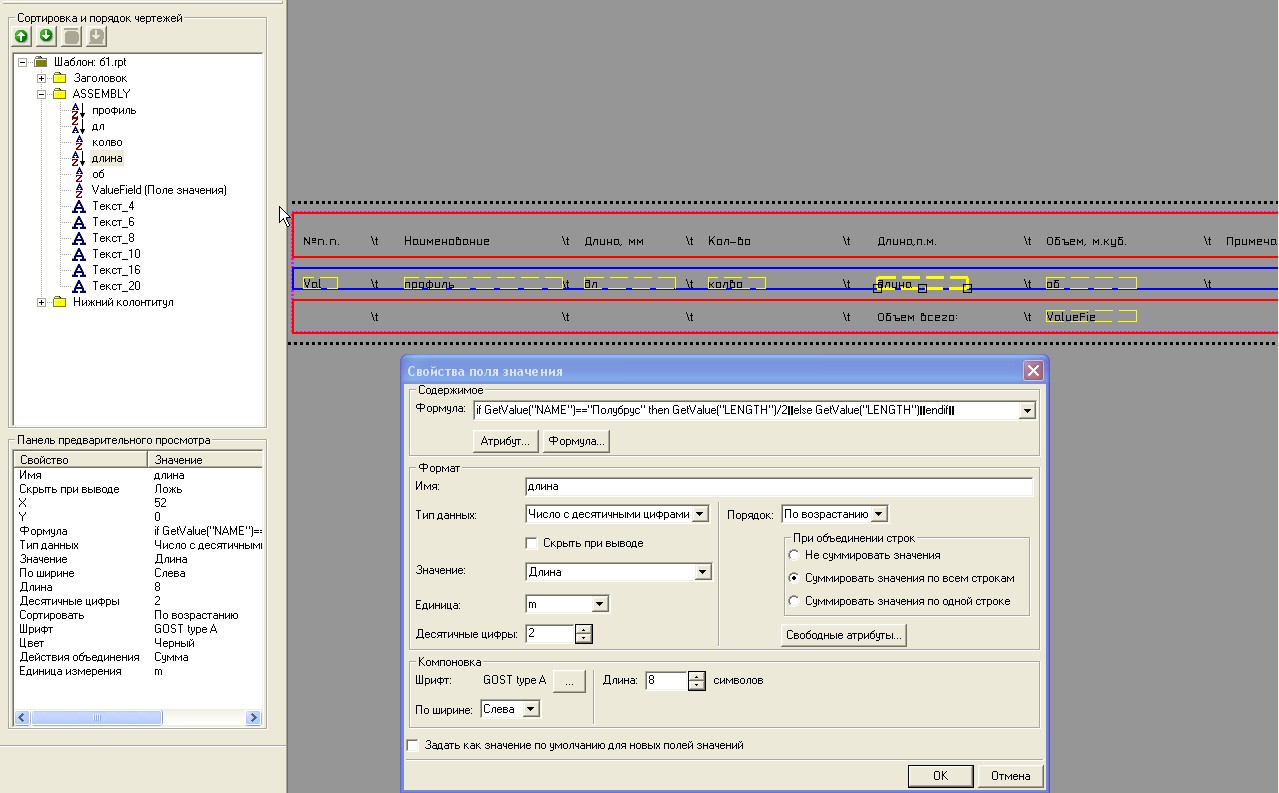

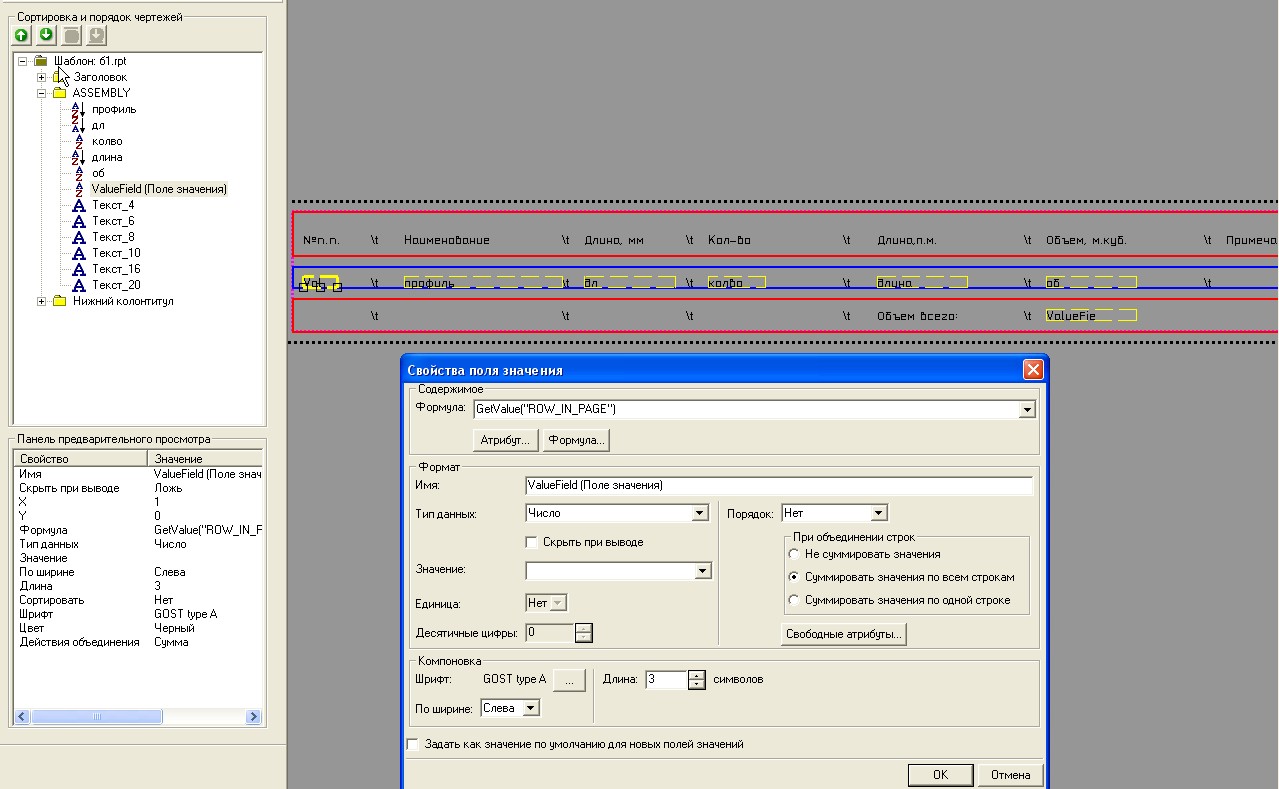

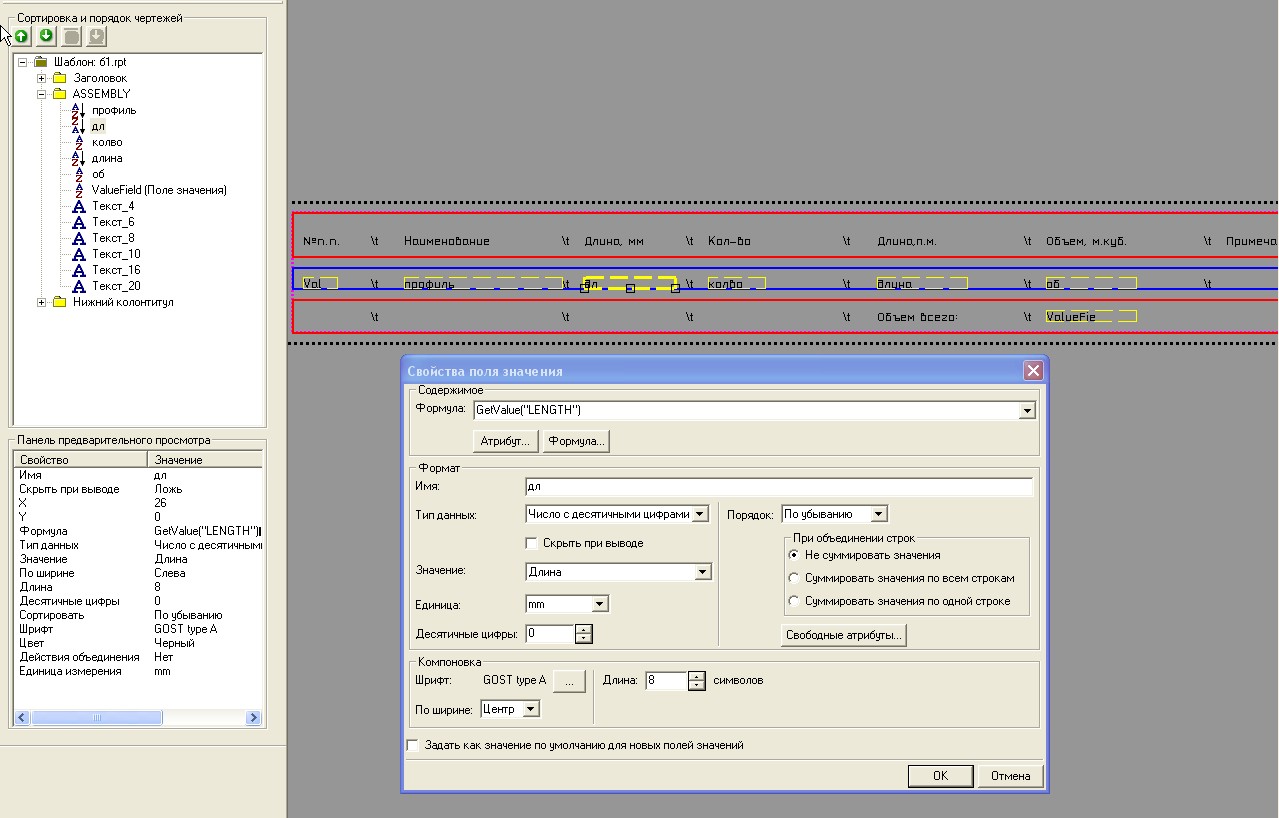

Помогите создать отчет на дом.
Доски 150х50 считает только по 2шт, хотя их по 4шт..
Брус длиной 1-ой, а строк несколько, я понимаю, что это разные марки, но как их объединить по длинам.
Вложения
б1.xls
(23.5 КБ) 1056 скачиваний
длина марки.jpg
длина в мп марок.jpg
объем марок.jpg

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение DrBianko » 12 авг 2015, 13:45

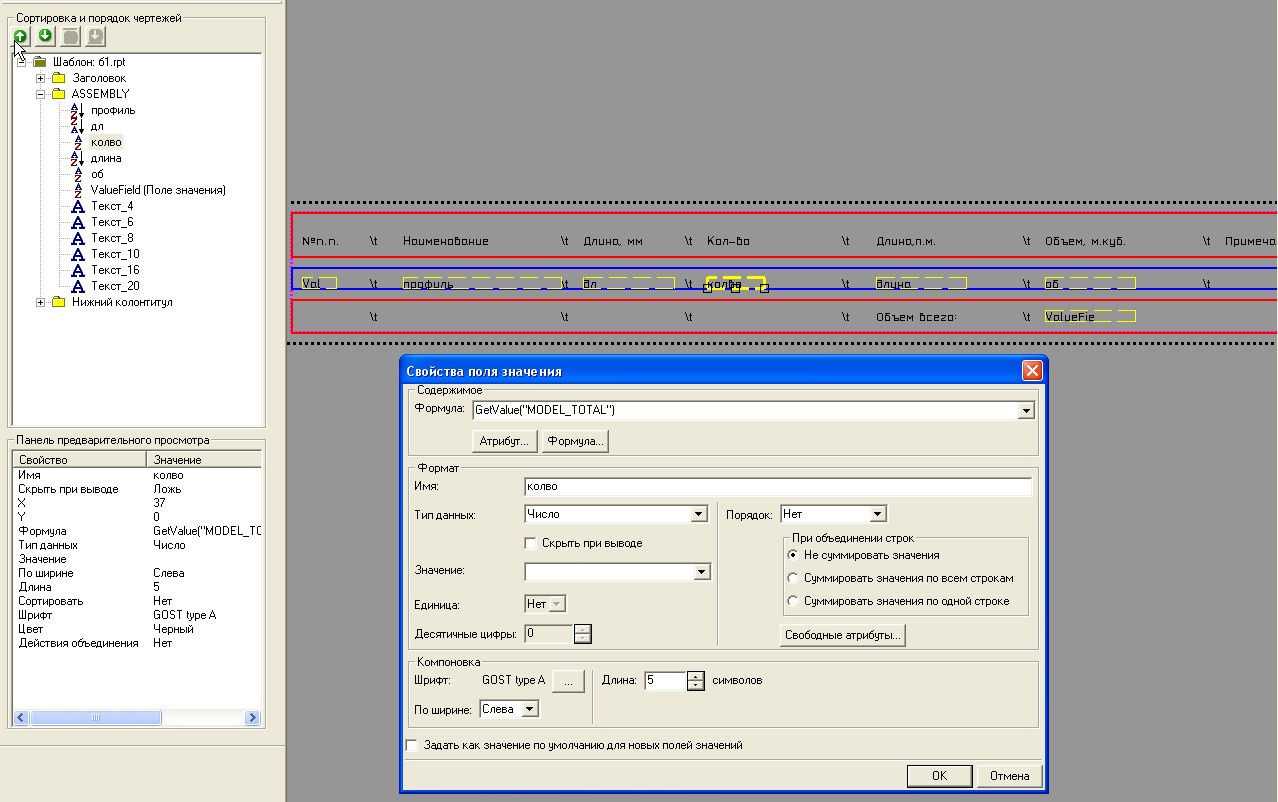

Может где MODEL_TOTAL нужно поставить значение сумировать по всем строчкам?)

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение PPS » 13 авг 2015, 13:03

DrBianko писал(а):Может где MODEL_TOTAL нужно поставить значение сумировать по всем строчкам?)
к сожалению не работает :cry:

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение DrBianko » 13 авг 2015, 19:29

Тогда оставите порядок сортировки только в 1ой столбце "По возрастанию", во всех остальных нет...

Получается что одно из значений разное, и существует две строки вместо одной....мне кажется в этом проблема.

Lokcer
Сообщения: 36
Регистрация: 01 окт 2014, 14:12

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение Lokcer » 18 авг 2015, 12:56

Мне кажется что фирме Топинженер пора задуматься о внесение раздела КД в свою среду...)))

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение DrBianko » 18 авг 2015, 13:25

Первый шаг есть)))) Лесоматериалы есть.
Разработку по КД проблематично ввести, так как мы не специализируемся на разделе КД, и тонкости оформления и разработке неизвестны.

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение alstey » 19 авг 2015, 08:56

ENGINEER писал(а):Здравствуйте форумчане :!:
Предлагаю разработчикам внести в среду Topengineer раздел КД
Наверняка кто нибудь работает с деревяшками :!: :?: Поделитесь пожалуйста примерами работ и разработанными шаблонами :roll:
Можете поделиться настройками по работе с деревом? Интересуют материалы, профили, шаблоны (вообщем все, что не жалко:)? В какой среде работаете?

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение PPS » 19 авг 2015, 19:06

Материалы, профили создать не сложно, доски так вообще тот-же лист.
А вот с шаблонами беда, я тот который выше так и не победил (((.

AndrejjerdnA
Сообщения: 103
Регистрация: 18 сен 2014, 07:20

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение AndrejjerdnA » 20 авг 2015, 08:49

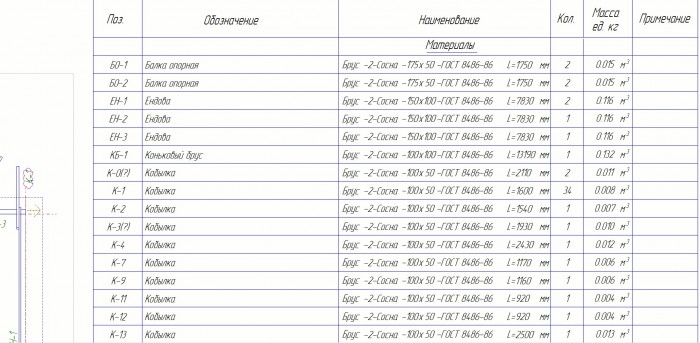

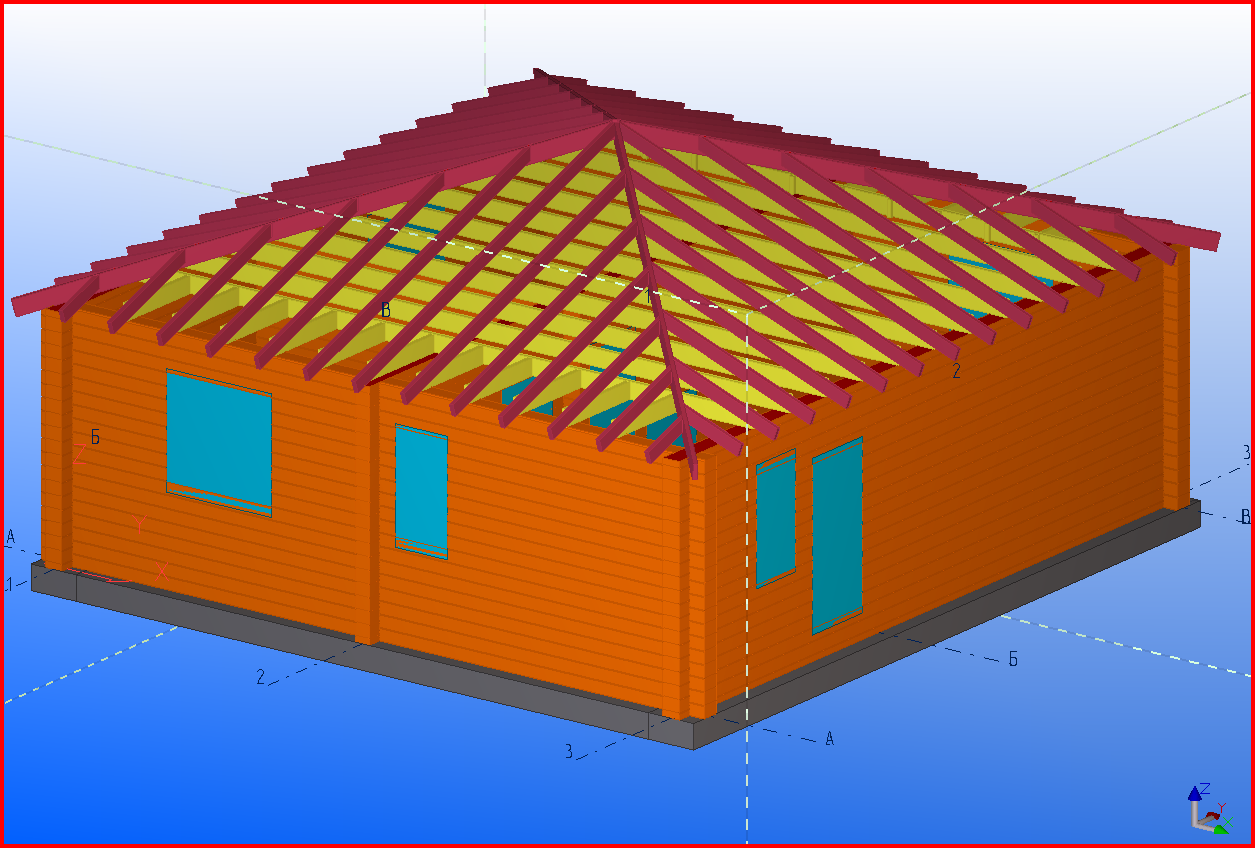

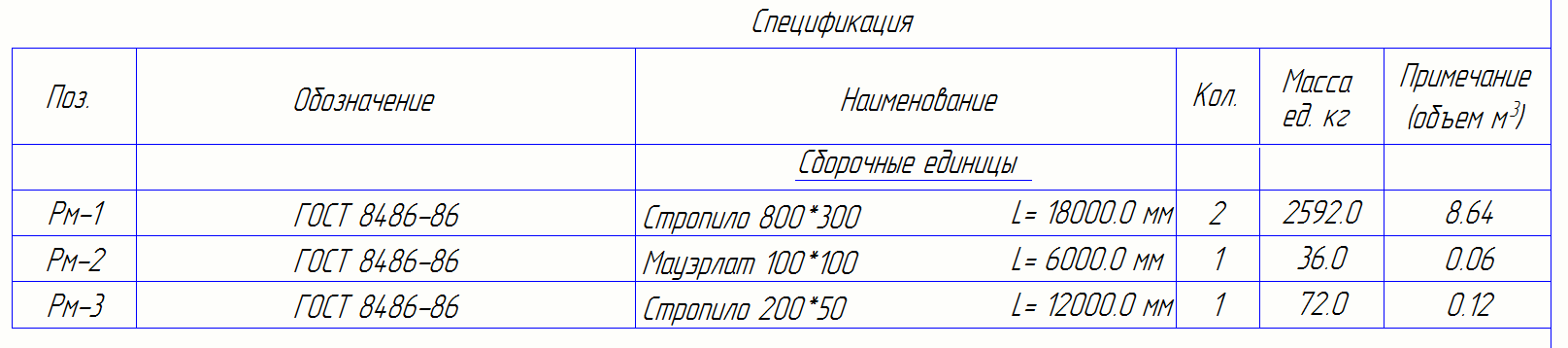

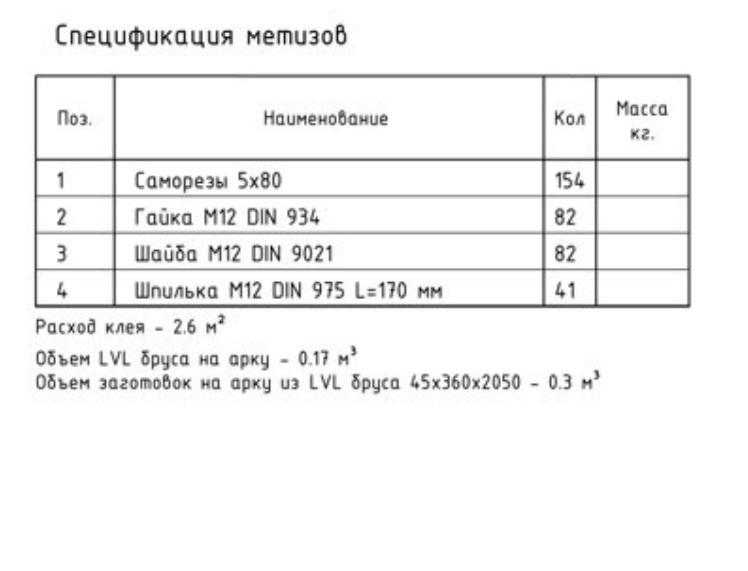

С деревом работаю очень редко. Но вот вчера например за минут 20 накидал вот такой простой шаблон. Не знаю насколько правомерны в КД такие спецификации.
Вложения

Аватара пользователя
ENGINEER
Сообщения: 115
Регистрация: 07 дек 2011, 03:41
Откуда: Хабаровск

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение ENGINEER » 01 сен 2015, 02:59

AndrejjerdnA писал(а):С деревом работаю очень редко. Но вот вчера например за минут 20 накидал вот такой простой шаблон. Не знаю насколько правомерны в КД такие спецификации.
отлично! спецификация на кж смахивает )))))
вообще заметил, с кд всё глухо... общих норм на оформление не встречал, думаю все что из КМ или КЖ должно подойти но вот только уклон не на вес, а на погонаж и объем!

заливай нам свою спецификацию !!! :)

AndrejjerdnA
Сообщения: 103
Регистрация: 18 сен 2014, 07:20

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение AndrejjerdnA » 01 сен 2015, 17:33

ENGINEER писал(а):
AndrejjerdnA писал(а):С деревом работаю очень редко. Но вот вчера например за минут 20 накидал вот такой простой шаблон. Не знаю насколько правомерны в КД такие спецификации.
отлично! спецификация на кж смахивает )))))
вообще заметил, с кд всё глухо... общих норм на оформление не встречал, думаю все что из КМ или КЖ должно подойти но вот только уклон не на вес, а на погонаж и объем!

заливай нам свою спецификацию !!! :)
Я предлагаю обсудить подход к этой спецификации. и допилист ее ;).
С кем-то я ее уже пробовал тестировать.
элемент "1" я пока сделал стационарной, может ее вынести в какой-то параметр, который будет привязан к материалы или профилю
элемент "2" это просто имя элемента
элемент "3" так как как черту ж.б. балками, это просто
элемент "4" тут наверное других вариантов нет
элемент "5" нужен ли он вообще?
элемент "6" тут наверное других вариантов нет

Или вообще, у кого какие предложения?
Вложения

Аватара пользователя
ENGINEER
Сообщения: 115
Регистрация: 07 дек 2011, 03:41
Откуда: Хабаровск

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение ENGINEER » 04 сен 2015, 16:50

Отлично!

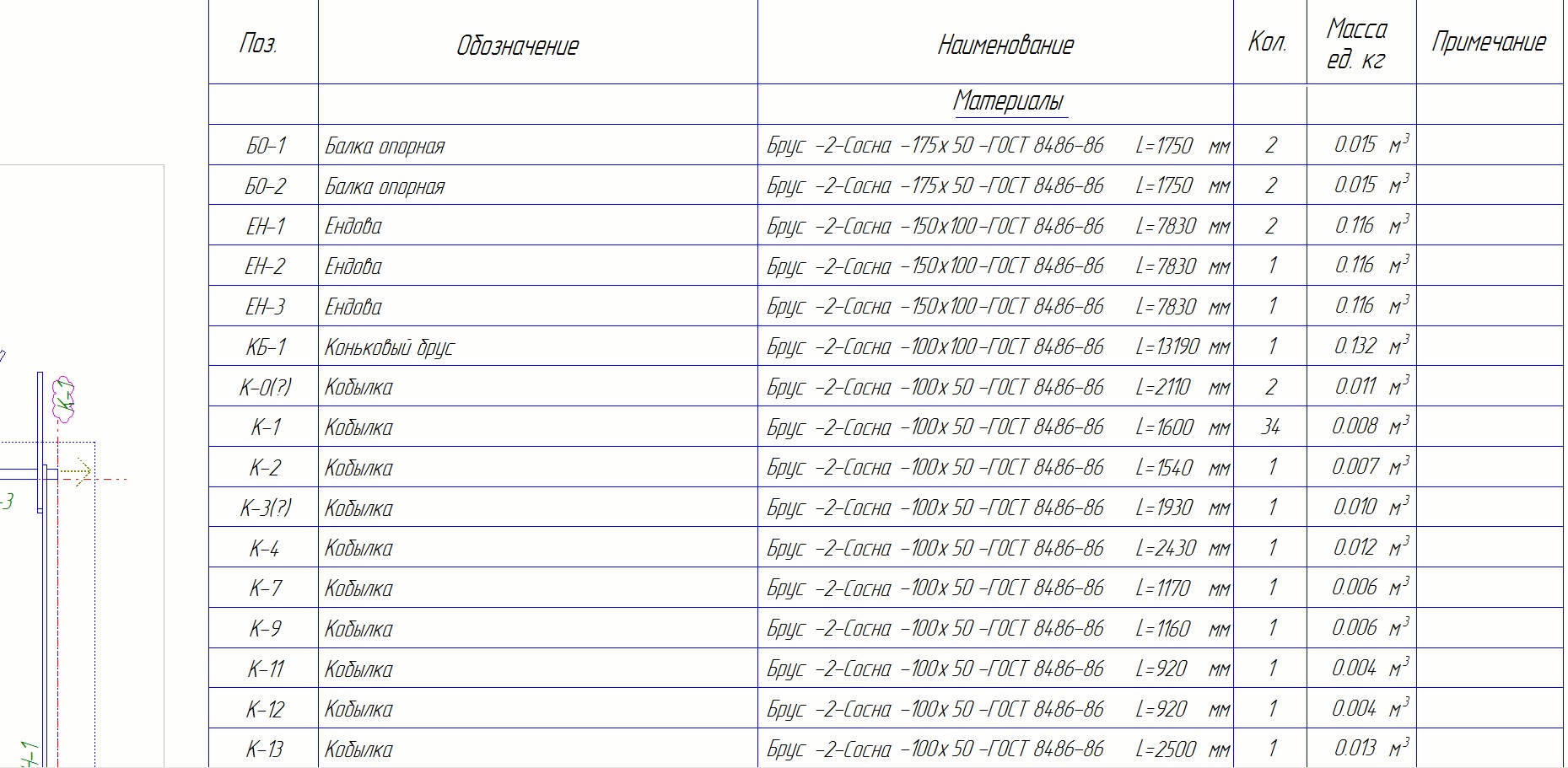

а. Массу (5) убрать вместо неё объём (6) и разделить на шт и общ. как в сборках КМД
б. перед позицией добавить марку

все таки исходник по моему мнению больше подошёл бы с шаблонов кмд только вместо массы объем.
:)

Аватара пользователя
ENGINEER
Сообщения: 115
Регистрация: 07 дек 2011, 03:41
Откуда: Хабаровск

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение ENGINEER » 04 сен 2015, 17:03

некоторые нормативные документы

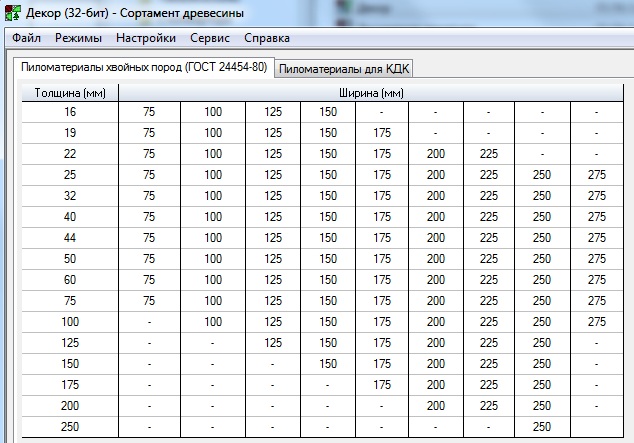

кстати вполне логично было бы создать базу профилей по сортаменту
Вложения
сортамент ДК.jpg
сортамент ДК.jpg (107.44 КБ) 16953 просмотра
пособие К СНИП II-25-80 по проектированию деревянных конструкций.doc
(4.67 МБ) 1310 скачиваний
СНиП II-25-80 Деревянные конструкции. 2002.rar
(704.67 КБ) 886 скачиваний
СТО 36554501-002-2006.doc
(2.1 МБ) 1095 скачиваний

Lokcer
Сообщения: 36
Регистрация: 01 окт 2014, 14:12

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение Lokcer » 07 сен 2015, 14:56

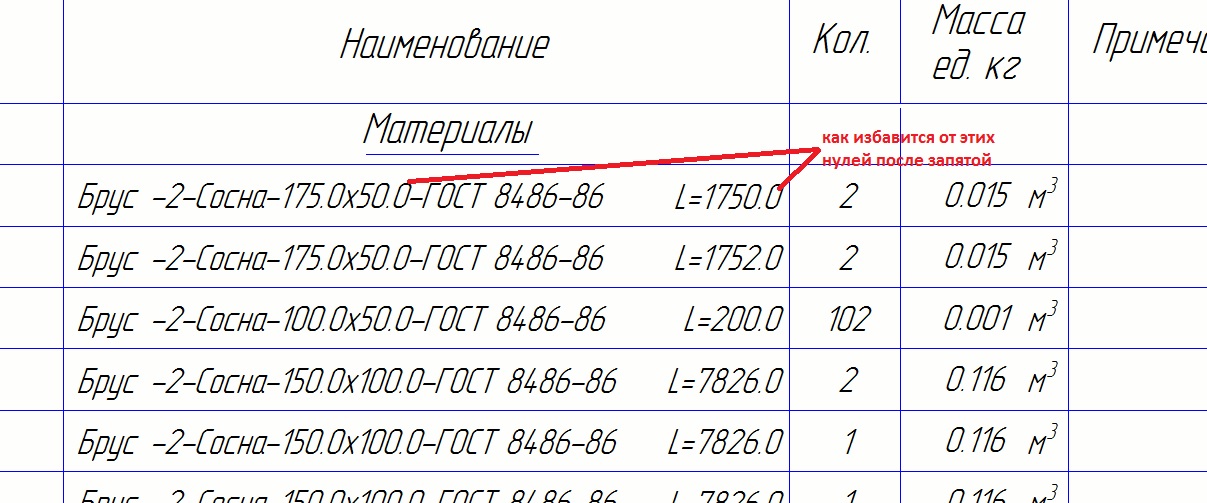

Всем привет. Вот тоже пытаюсь создать спецификацию и столкнулся с такой проблемой.
Подскажите каким образом это выполнить.

Lokcer
Сообщения: 36
Регистрация: 01 окт 2014, 14:12

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение Lokcer » 09 сен 2015, 17:21

После экспериментов вот чего добился.
Может кто нибудь подскажет. Как например объединить ряд балок разной длины и присвоить ил одну общую позицию и задать среднюю длину.
Это очень удобно когда например стропильная нога одного сечения но обрезается по ендове и имеет постоянно разную длину.

Константин
Сообщения: 148
Регистрация: 14 авг 2012, 09:59
Откуда: Луганск, Ессентуки
Контактная информация:

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение Константин » 20 янв 2016, 09:42

Подскажите, плз, как написать условие для того чтобы в обозначении деревянного элемента автоматически ставилось Брус, Брусок или Доска?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение CuPo>I<a » 20 янв 2016, 09:57

Константин писал(а):Подскажите, плз, как написать условие для того чтобы в обозначении деревянного элемента автоматически ставилось Брус, Брусок или Доска?
alstey в курсе :) , пусть скинет шаблончик

Константин
Сообщения: 148
Регистрация: 14 авг 2012, 09:59
Откуда: Луганск, Ессентуки
Контактная информация:

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение Константин » 25 фев 2016, 17:06

сочинил, теперь счастье. Только осталось еще сделать чтобы расписывало по элементам когда элементы сборные

kiter
Сообщения: 2
Регистрация: 23 июн 2013, 14:13

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение kiter » 29 фев 2016, 08:52

так может поделишься шаблоном ?

Константин
Сообщения: 148
Регистрация: 14 авг 2012, 09:59
Откуда: Луганск, Ессентуки
Контактная информация:

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение Константин » 29 фев 2016, 10:57

та поделиться не проблема, а еще лучше поменяться ;)

Аватара пользователя
ENGINEER
Сообщения: 115
Регистрация: 07 дек 2011, 03:41
Откуда: Хабаровск

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение ENGINEER » 07 мар 2016, 19:27

Lokcer писал(а):Всем привет. Вот тоже пытаюсь создать спецификацию
ИМХО считаю спецификация должна быть как в КМД, только в примечании добавить м3
уважаемые разработчики среды, добавьте пожалуйста шаблон


еще для КД нехватает спецификации как выборка металла на листе, только вместо веса, м3

Константин
Сообщения: 148
Регистрация: 14 авг 2012, 09:59
Откуда: Луганск, Ессентуки
Контактная информация:

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение Константин » 09 мар 2016, 23:01

Доброго времени суток всем!!!!
А чем тебя такая не устраивает?
Это у меня для стадии "П", для стадии "Р" каждая позиция отдельно а не погонажем, и еще планирую для сборных элементов переделать КМДшную ведомость но еще не припекло..
Вложения
КД ведомость.png
КД ведомость.png (16.65 КБ) 15978 просмотров

Аватара пользователя
ENGINEER
Сообщения: 115
Регистрация: 07 дек 2011, 03:41
Откуда: Хабаровск

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение ENGINEER » 10 мар 2016, 15:45

если будут две спецификации, буду только рад :D
просто в предложеной тобой, она думаю больше подходит на отднодетальные сборки,
если в сборках есть металл, то удобне отображать в обычной спецификации...
в стадии П вообще не применяю ведомостей, их можно и в екселе сделать и вставить самостоятельно.

P.S. теория расчёта дерева, очень похожа на металл, КД и КМ братья так сказать :)
Вложения
Стадия_П_Крыша_19 декабря 2014.pdf
(467.14 КБ) 1081 скачивание
Крыша _ 19 декабря 2014.pdf
(81.02 КБ) 832 скачивания

Константин
Сообщения: 148
Регистрация: 14 авг 2012, 09:59
Откуда: Луганск, Ессентуки
Контактная информация:

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение Константин » 11 мар 2016, 08:41

Собственно да. это у меня когда однодетальные элементы. И оформление не такое подробное правда. Многодетальную спецификацию точно буду делать по форме таблицы для сборки КМД поскольку никакая другая не подходит....

Kupidons
Сообщения: 1
Регистрация: 31 авг 2016, 16:23
Контактная информация:

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение Kupidons » 31 авг 2016, 16:25

ENGINEER писал(а):Здравствуйте форумчане :!:
Предлагаю разработчикам внести в среду Topengineer раздел КД стоимость огнезащитной обработки
Наверняка кто нибудь работает с деревяшками :!: :?: Поделитесь пожалуйста примерами работ и разработанными шаблонами :roll:
и стоимость огнезащитной обработки.

получилось реализовать???

Аватара пользователя
100k
Сообщения: 172
Регистрация: 12 фев 2014, 11:04

Re: Конструкции деревянные (Раздел КД) в Tekla Structures

Сообщение 100k » 31 авг 2016, 16:42

А как эскизы делаете в таблице?

Ответить
phpbb3 styles

Вернуться в «Среда TopEngineer»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
