"Отзеркаливание" в компоненте

Сообщение Omkinus » 07 мар 2019, 12:25

Добрый день, прошу помочь с одним вопросом.

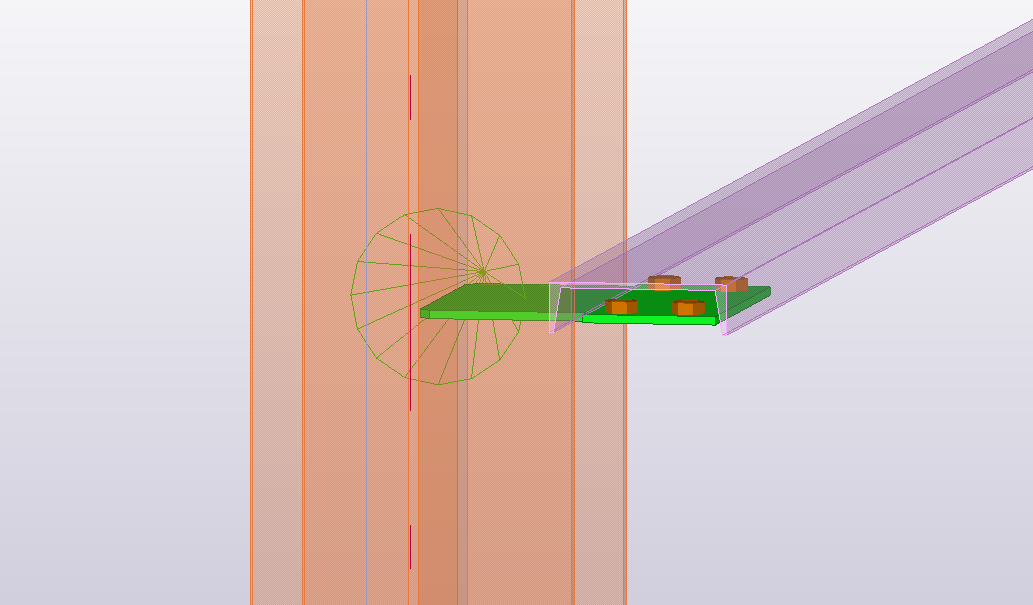

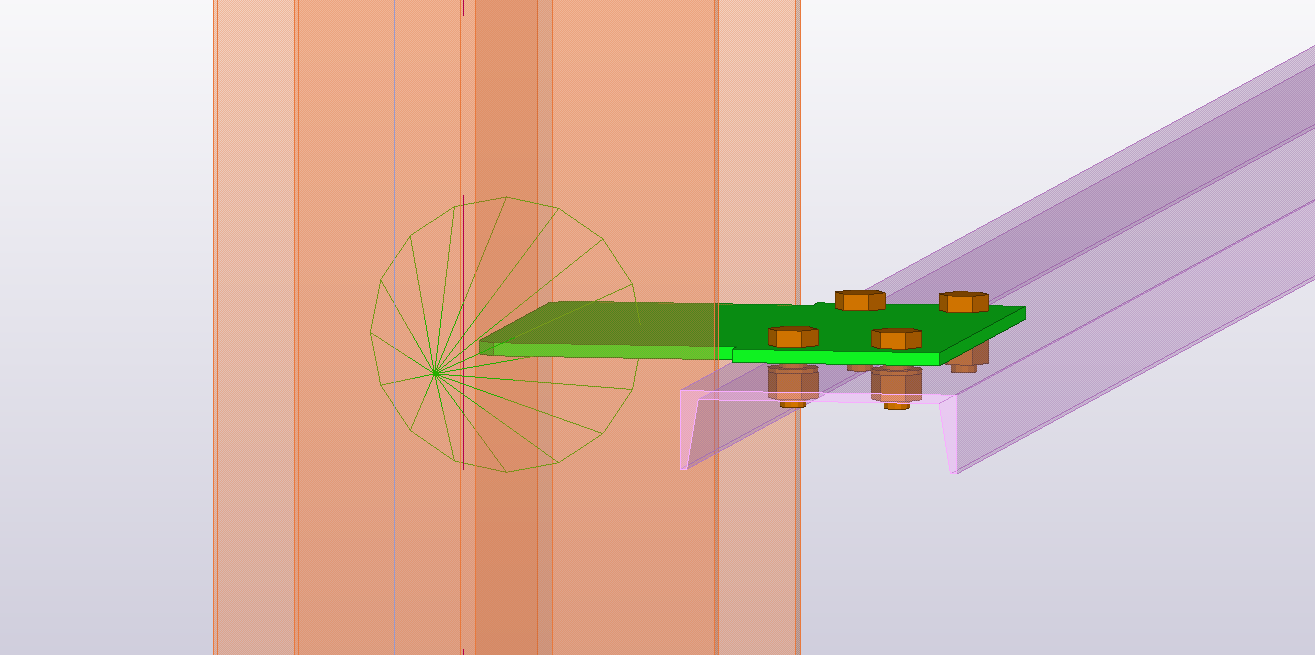

Создан компонент типа соединение, соединяющий балку и колонну, и по мере его применения по высоте колонны, в какой то момент, он как бы отзеркаливается вдоль поперечной оси балки, как в фото 2(а надо чтобы было как в фото 1), в результате чего в компоненте приходится создавать зеркальные копии соединяющих деталей, и ставить переключатель.
Подскажите пожалуйста, кто сталкивался, от чего это зависит, и как это исправить.
Вложения

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: "Отзеркаливание" в компоненте

Сообщение pavelkutas » 07 мар 2019, 14:27

Сделайте основную деталь колонну, второстепенную - балку

Omkinus
Сообщения: 18
Регистрация: 26 окт 2018, 04:00

Re: "Отзеркаливание" в компоненте

Сообщение Omkinus » 07 мар 2019, 14:35

pavelkutas писал(а):
07 мар 2019, 14:27
Сделайте основную деталь колонну, второстепенную - балку
А почему так происходит, не знаете?
Дело в том что делаю компоненты другие, скажем компонент присоединения наклонного поручня к столбам, и там тоже начинает зеркалиться по мере расстановки относительно наклонного поручня.
Это просто ошибка в назначении главной части?

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: "Отзеркаливание" в компоненте

Сообщение pavelkutas » 07 мар 2019, 15:30

Omkinus писал(а):
07 мар 2019, 14:35
Это просто ошибка в назначении главной части?
Нет, это просто быстрое решение проблемы конкретно в этом сценарии.

А происходит так из-за особенности логики программы) если найду понятный мануал скину, в двух словах не опишу

Omkinus
Сообщения: 18
Регистрация: 26 окт 2018, 04:00

Re: "Отзеркаливание" в компоненте

Сообщение Omkinus » 11 мар 2019, 13:20

pavelkutas писал(а):
07 мар 2019, 15:30
Omkinus писал(а):
07 мар 2019, 14:35
Это просто ошибка в назначении главной части?
Нет, это просто быстрое решение проблемы конкретно в этом сценарии.

А происходит так из-за особенности логики программы) если найду понятный мануал скину, в двух словах не опишу
Хорошо, спасибо за помощь)

ВОЛОДИА
Сообщения: 24
Регистрация: 27 мар 2017, 20:38

Re: "Отзеркаливание" в компоненте

Сообщение ВОЛОДИА » 18 апр 2019, 00:37

Добрый день. Столкнулся с такой проблемой - создал часть модели в которой множество компонентов стандартных и пользовательских. Теперь эту часть модели необходимо отзеркалить. Компоненты правильно не отзеркаливаются. Создавать их повторно (зеркально) проблемно - их очень много. Выход - только расчленить их. Но тут еще одна проблема - заметил что нельзя расчленить все пользовательские и стандартные компоненты при выделении одним кликом. Нужно отсортировать отдельно пользовательские от стандартных - что не получается сделать фильтром. Кто с таким сталкивался и какой выход? Как бы и разбивать созданные компоненты не хотелось бы (чтобы остались хоть в одной половине), но нужно получить абсолютно идентичную зеркальную часть модели...

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: "Отзеркаливание" в компоненте

Сообщение pavelkutas » 18 апр 2019, 11:38

ВОЛОДИА писал(а):
18 апр 2019, 00:37
Добрый день. Столкнулся с такой проблемой - создал часть модели в которой множество компонентов стандартных и пользовательских. Теперь эту часть модели необходимо отзеркалить. Компоненты правильно не отзеркаливаются. Создавать их повторно (зеркально) проблемно - их очень много. Выход - только расчленить их. Но тут еще одна проблема - заметил что нельзя расчленить все пользовательские и стандартные компоненты при выделении одним кликом. Нужно отсортировать отдельно пользовательские от стандартных - что не получается сделать фильтром. Кто с таким сталкивался и какой выход? Как бы и разбивать созданные компоненты не хотелось бы (чтобы остались хоть в одной половине), но нужно получить абсолютно идентичную зеркальную часть модели...

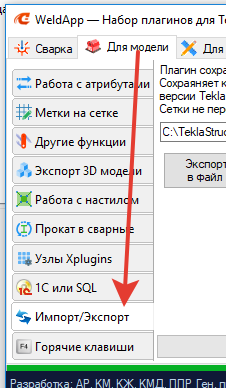

Где-то был макрос, который расчленял все компоненты, но сейчас я его уже не найду. Попробуйте просто выгрузить готовую модель в xml:
Потом вставить обратно (лучше в новую модель, потому что встанет по координатам туда же). Вставится как раз все в разбитом виде. И уже спокойно зеркалите.

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: "Отзеркаливание" в компоненте

Сообщение meart » 18 апр 2019, 12:04

ВОЛОДИА писал(а):
18 апр 2019, 00:37
Добрый день. Столкнулся с такой проблемой - создал часть модели в которой множество компонентов стандартных и пользовательских. Теперь эту часть модели необходимо отзеркалить. Компоненты правильно не отзеркаливаются. Создавать их повторно (зеркально) проблемно - их очень много. Выход - только расчленить их. Но тут еще одна проблема - заметил что нельзя расчленить все пользовательские и стандартные компоненты при выделении одним кликом. Нужно отсортировать отдельно пользовательские от стандартных - что не получается сделать фильтром. Кто с таким сталкивался и какой выход? Как бы и разбивать созданные компоненты не хотелось бы (чтобы остались хоть в одной половине), но нужно получить абсолютно идентичную зеркальную часть модели...

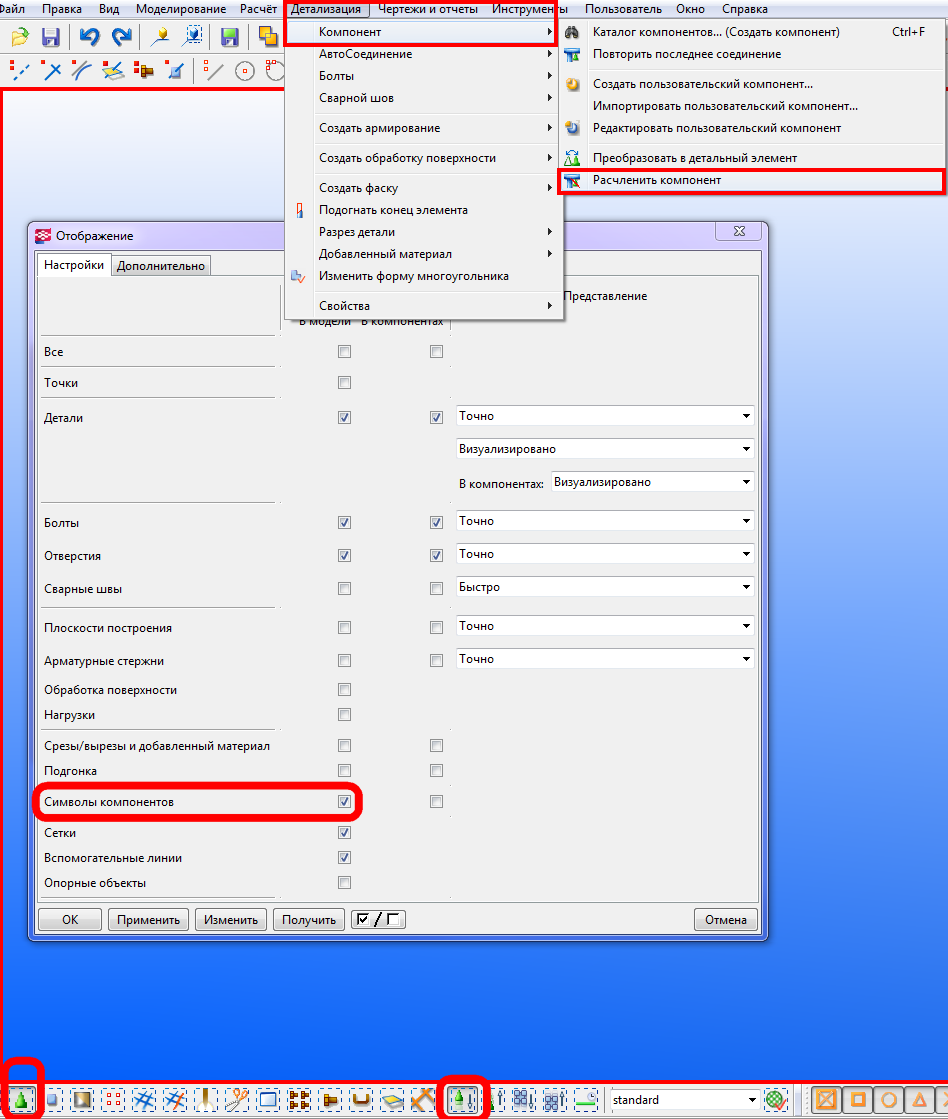

Расчленить все компоненты можно так:
В области вида должны быть видны все "конусы" компонентов. После запуска функции - выделить всё рамкой.
Всё должно развалиться. Можно выделить дважды-трижды (если были использованы компоненты-в-компонентах)
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: "Отзеркаливание" в компоненте

Сообщение pavelkutas » 18 апр 2019, 12:37

Век живи, век учись) Меня смутило, что если выбрать один пользовательский и второй стандартный, то по правому клику уже нет команды расчленить компонент. А из менюшки все работает, супер. Причем даже тип деталь расчленяет.
