Привязка к рабочей плоскости в Tekla Structures

Сообщение bolahg » 19 фев 2018, 10:01

Добрый день.
Прошу прощения если вопрос глупый. Я только начал разбираться с теклой.

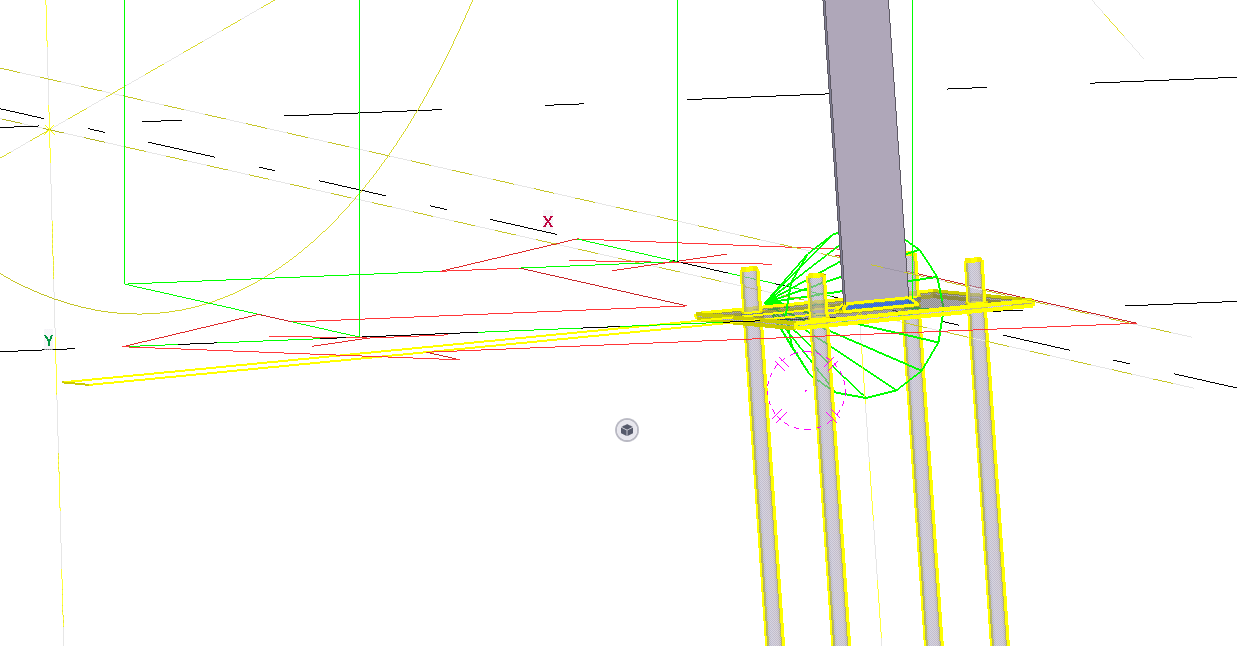

Вопрос: каким образом возможно привязаться к текущей рабочей плоскости любой другой плоскости при вставке пользовательского компонента.
К примеру при вставке базы колонны нужно чтобы база была параллельна горизонтальной плоскости. При этом имеющаяся колонна наклонена по отношению к горизонтальной плоскости.
Заранее благодарю всех откликнувшихся.
Вложения

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Привязка к рабочей плоскости

Сообщение pavelkutas » 11 мар 2018, 00:14

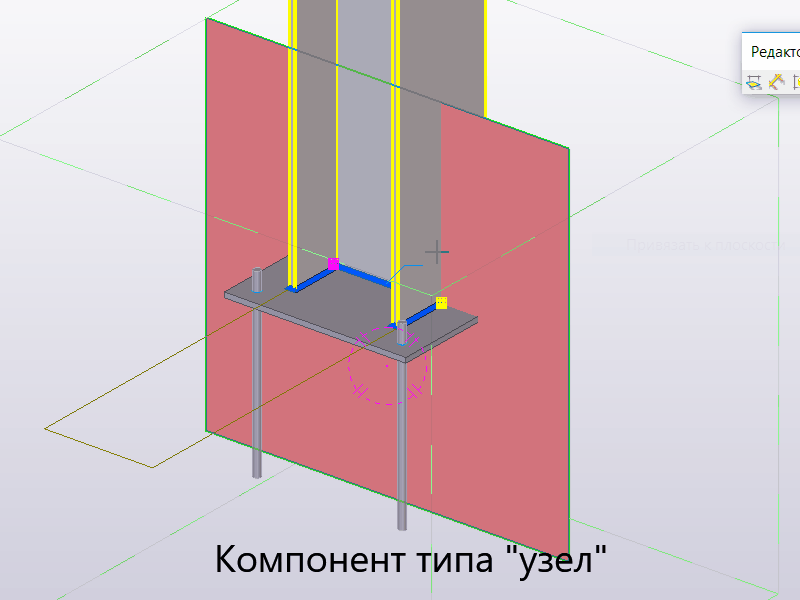

Тут нужно разделять понятия плоскостей вида и плоскостей компонента. Есть рабочие плоскости, в которых мы работаем и создаем/редактируем элементы - балку, колонну, пластину и т.д. А вот компоненты уже эти плоскости не видят, для них есть только плоскости элементов, самих деталей. Т.е. любой компонент привязан к плоскости детали, а плоскости детали всегда идут вдоль и поперек оси. Поэтому в вашем примере компонент встает перпендикулярно оси детали, а не в параллельно рабочей плоскости. У всех 4 типов компонентов есть 3 плоскости внутри компонента (у компонента типа "соединение" 4 плоскости).

arnkey
Сообщения: 23
Регистрация: 18 фев 2016, 09:38
Откуда: г. Хабаровск
Контактная информация:

Re: Привязка к рабочей плоскости

Сообщение arnkey » 12 мар 2018, 08:38

Сделать бетонную плиту, сделать этот узел через соединение между бетоном и стойкой.

ВОЛОДИА
Сообщения: 24
Регистрация: 27 мар 2017, 20:38

Re: Привязка к рабочей плоскости в Tekla Structures

Сообщение ВОЛОДИА » 21 мар 2019, 00:30

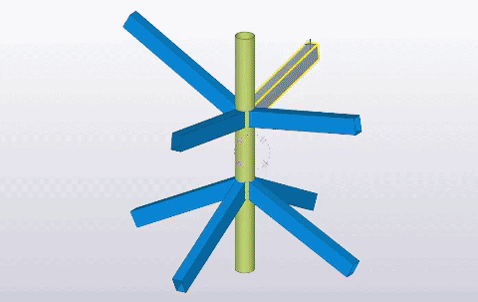

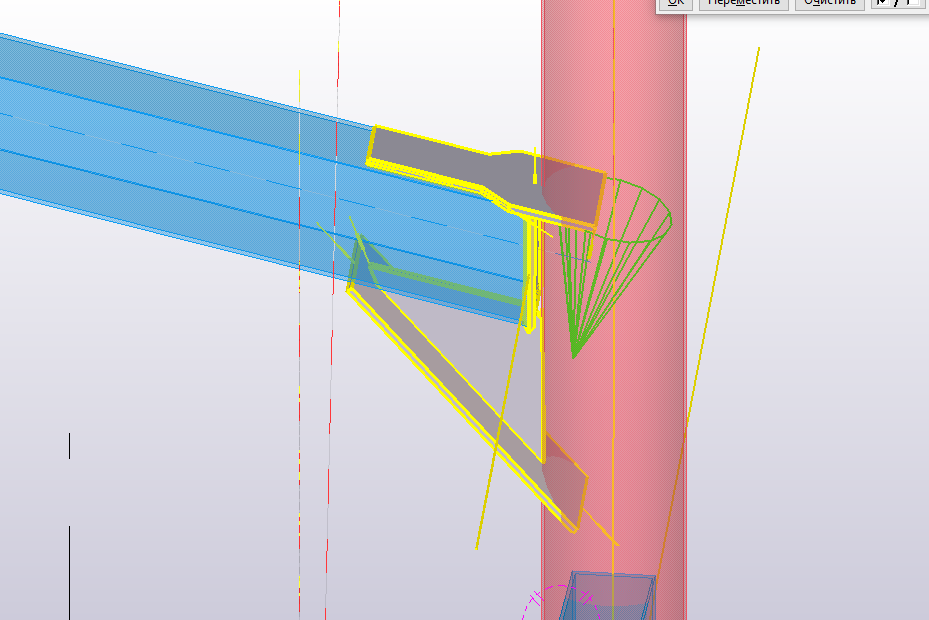

Добрый день. Никто не сталкивался с таким узлом? 1. Как параметризовать крепление пластин к трубе так чтобы подходящие балки с любой стороны и под углом не выдавливали пластину внутрь?
2. Не получается в компоненте выполнить вырезку пластин по профилю трубы. Вырезка по детали при выходе из компонента слетает.
Вложения

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Привязка к рабочей плоскости в Tekla Structures

Сообщение pavelkutas » 21 мар 2019, 11:36

ВОЛОДИА писал(а):
21 мар 2019, 00:30
Добрый день. Никто не сталкивался с таким узлом? 1. Как параметризовать крепление пластин к трубе так чтобы подходящие балки с любой стороны и под углом не выдавливали пластину внутрь?
2. Не получается в компоненте выполнить вырезку пластин по профилю трубы. Вырезка по детали при выходе из компонента слетает.
Скиньте .uel, могу посмотреть

ВОЛОДИА
Сообщения: 24
Регистрация: 27 мар 2017, 20:38

Re: Привязка к рабочей плоскости в Tekla Structures

Сообщение ВОЛОДИА » 21 мар 2019, 16:29

uel во вложении
Вложения
Балка-колК1.rar
(11.05 КБ) 324 скачивания

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Привязка к рабочей плоскости в Tekla Structures

Сообщение pavelkutas » 22 мар 2019, 21:56

ВОЛОДИА писал(а):
21 мар 2019, 16:29
uel во вложении

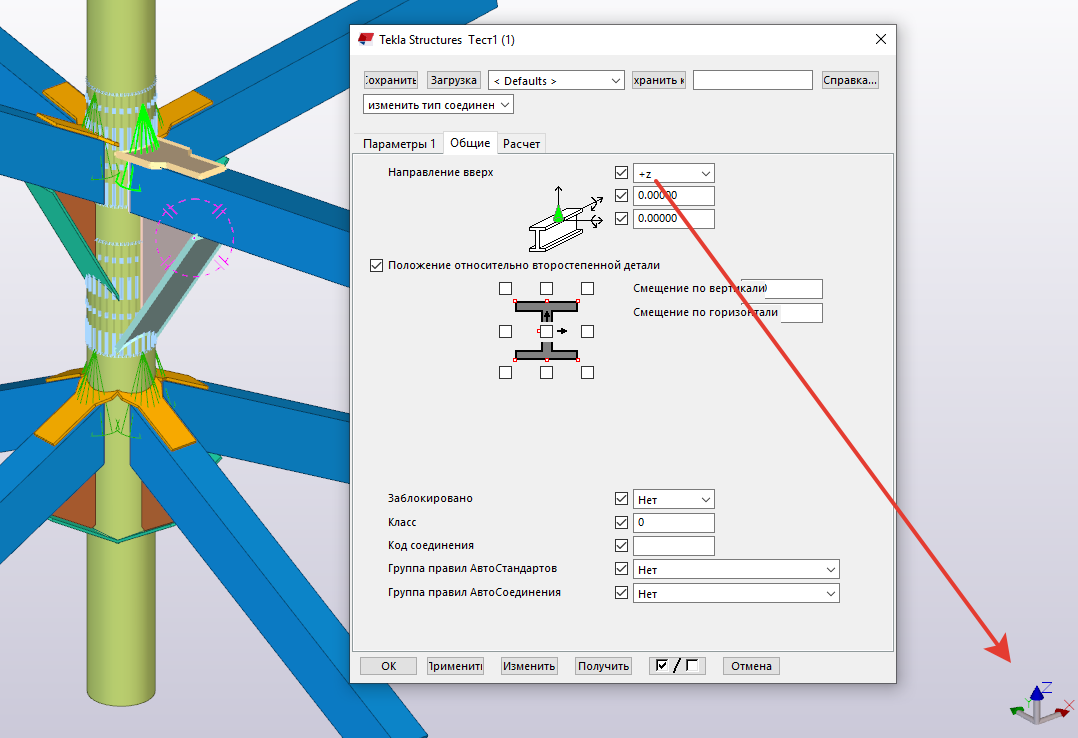

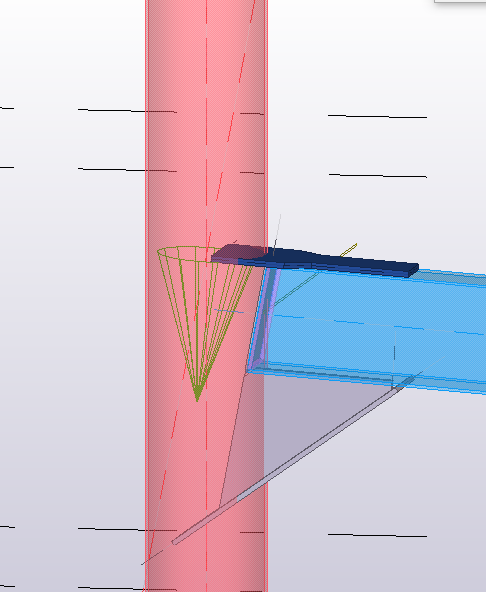

Как-то так, для примера дальше покопаться сойдет. Работает не для 100% положений. Это муторно слишком настраивать, да и не нужно, по большому счету. Для большинства сценариев этого хватит. Ну и за положением z нужно следить, я не указал "авто", когда создавал, а поставил жестко z :roll:
Вложения
Тест1.zip
(29.68 КБ) 362 скачивания

ВОЛОДИА
Сообщения: 24
Регистрация: 27 мар 2017, 20:38

Re: Привязка к рабочей плоскости в Tekla Structures

Сообщение ВОЛОДИА » 24 мар 2019, 12:15

Спасибо. У меня просто конструкция серпом идет на неровном ландшафте, поэтому расположение балок - под разными углами и в разном положении относительно трубы-стойки

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Привязка к рабочей плоскости в Tekla Structures

Сообщение pavelkutas » 24 мар 2019, 20:04

ВОЛОДИА писал(а):
24 мар 2019, 12:15
под разными углами и в разном положении относительно трубы-стойки
понял, тогда логика такая же, но сделать компонент нужно стыком, а не соединением. В принципе, у вас изначально и был стык, я тогда не понял зачем и сделал соединением. Со стыком будет норм работать.

ВОЛОДИА
Сообщения: 24
Регистрация: 27 мар 2017, 20:38

Re: Привязка к рабочей плоскости в Tekla Structures

Сообщение ВОЛОДИА » 25 мар 2019, 21:41

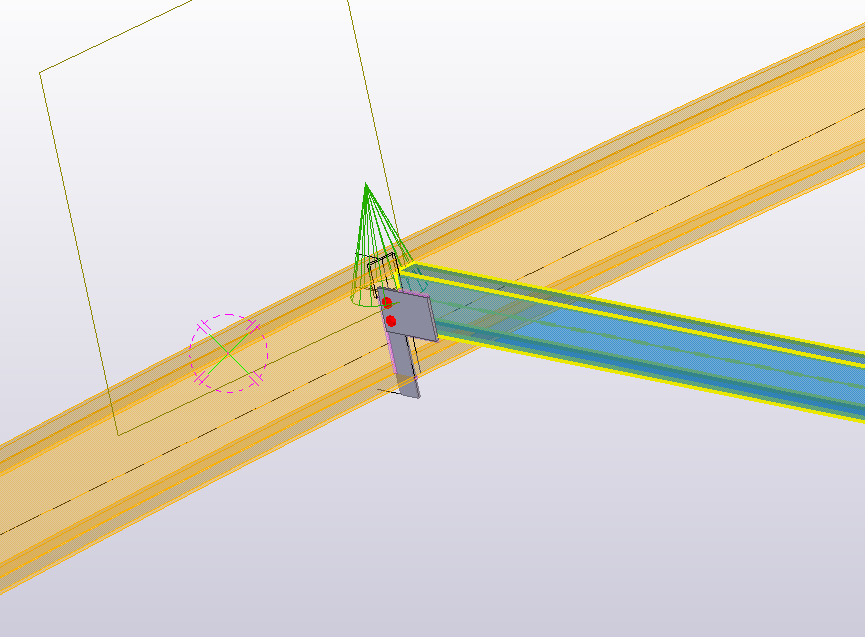

А как правильно привязать соединительные пластины (комп.№43) к криволинейной балке?
Вложения
К ребру.PNG
