Пользовательский компонент "Сварная балка" в Tekla Structures

Ответить
daiman444
Сообщения: 73
Регистрация: 04 май 2016, 13:12

Пользовательский компонент "Сварная балка" в Tekla Structures

Сообщение daiman444 » 18 авг 2017, 09:36

Добрый день коллеги. У меня часто используются сварные балки в проектах. раньше делал их сваривая три балки с профилем PL (для того чтобы работали узлы теклы) потом эти балки копировал сколько надо раз и при необходимости изменяя размеры профилей PL делал сварные балки нужного размера. Все хорошо работает включая узлы. Но начав разбираться с "Пользовательскими компонентами" я понял что можно упростить занятие с созданием сварных балок сделав сделав свой компонент. задумано воплощено. Делать компонент на сварную балку минут 15 от силы. все работает и радует кроме одного. я не могу разобраться как сделать так чтоб длина сварной балки была равна указываемым точкам при ее создании. так же было бы отлично если удалось сделать ручки для этого компонента чтобы изменять длину балки после ее создания. Нашел аналогичный компонент теклы "Коробчатая сварная балка (S13)". Этот компонент создаётся указанием начальной и конечной точек. Может кто-нибудь подсказать как сделать так чтоб мой компонент тоже можно было создавать указанием начала и конца балки, а не указанием начала и направления? очень надеюсь на вашу помощь!

P.S.: работаю в Tekla 2017, SP1, среда Russia. Компонент создавался как деталь, т.к. это единственный тип компонента для которого не надо указывать главную деталь.
свой компонент прикладываю для просмотра. может пригодится кому.
Вложения
D_Сварная балка.zip
(8 КБ) 443 скачивания
Американский форум- задал вопрос, тебе на него обстоятельно и вежливо ответят.
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Пользовательский компонент "Сварная балка"

Сообщение CuPo>I<a » 18 авг 2017, 09:47

нужно привязать точки деталей внутри компонента к плоскостям компонента

daiman444
Сообщения: 73
Регистрация: 04 май 2016, 13:12

Re: Пользовательский компонент "Сварная балка"

Сообщение daiman444 » 18 авг 2017, 11:21

CuPo>I<a писал(а):
18 авг 2017, 09:47
нужно привязать точки деталей внутри компонента к плоскостям компонента
превосходно сработало! огромное спасибо. жаль нельзя ручки приделать чтобы растягивать балку после создания.
Американский форум- задал вопрос, тебе на него обстоятельно и вежливо ответят.
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Пользовательский компонент "Сварная балка"

Сообщение CuPo>I<a » 18 авг 2017, 14:23

что за ручки? Не понял

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Пользовательский компонент "Сварная балка"

Сообщение meart » 18 авг 2017, 16:40

daiman444 писал(а):
18 авг 2017, 11:21
CuPo>I<a писал(а):
18 авг 2017, 09:47
нужно привязать точки деталей внутри компонента к плоскостям компонента
превосходно сработало! огромное спасибо. жаль нельзя ручки приделать чтобы растягивать балку после создания.
просто компонент нужно выделять целиком (выбором компонентов)
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

daiman444
Сообщения: 73
Регистрация: 04 май 2016, 13:12

Re: Пользовательский компонент "Сварная балка"

Сообщение daiman444 » 21 авг 2017, 07:16

похоже нужно добавить какое то условие
Последний раз редактировалось daiman444 21 авг 2017, 07:20, всего редактировалось 2 раза.
Американский форум- задал вопрос, тебе на него обстоятельно и вежливо ответят.
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!

daiman444
Сообщения: 73
Регистрация: 04 май 2016, 13:12

Re: Пользовательский компонент "Сварная балка"

Сообщение daiman444 » 21 авг 2017, 07:18

meart писал(а):
18 авг 2017, 16:40
просто компонент нужно выделять целиком (выбором компонентов)
выделяю свою сварную балку выбором компонентов появляются 1 ручка на конце балки. но за нее никак нельзя ухватиться и поэтому не растягивается компонент. может что то надо дописать в компоненте?

сварная балка.JPG

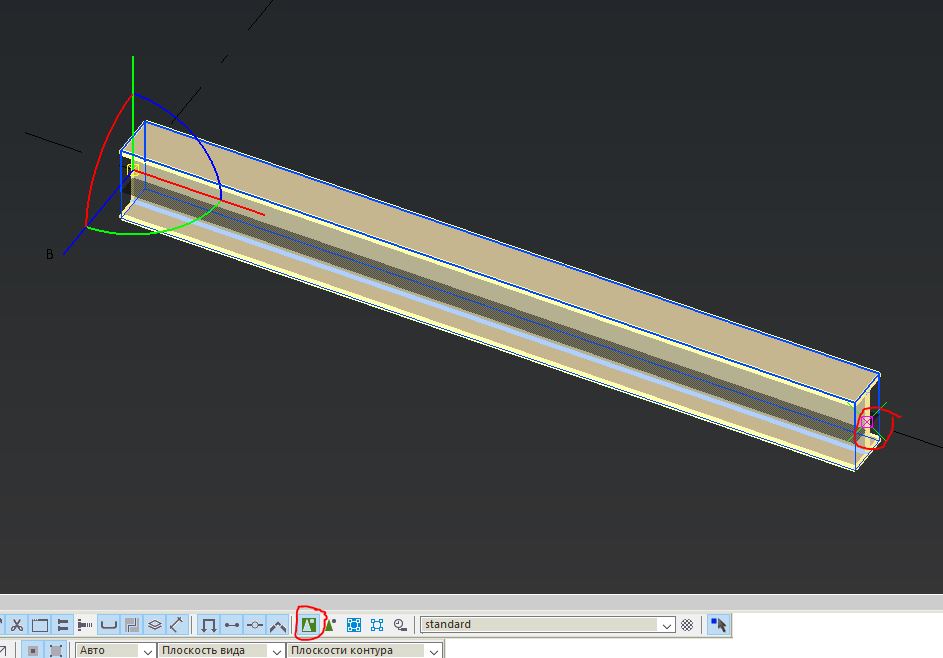

вот выбар компонентов и ручка на конце балки за которую не цепляется мышкой.
Американский форум- задал вопрос, тебе на него обстоятельно и вежливо ответят.
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Пользовательский компонент "Сварная балка"

Сообщение vladimir_a » 21 авг 2017, 07:40

а ты ручки прикрепил к плоскостям компонента?

daiman444
Сообщения: 73
Регистрация: 04 май 2016, 13:12

Re: Пользовательский компонент "Сварная балка"

Сообщение daiman444 » 21 авг 2017, 10:15

vladimir_a писал(а):
21 авг 2017, 07:40
а ты ручки прикрепил к плоскостям компонента?
я сделал так: опорные точки верхнего и нижнего пояса привязаны граничной плоскости стенки балки. опорные точки стеки балки привязаны к плоскостям компонента.
при вставке балки она вставляется на указанную длину. но после вставки невозможно изменить длину балки т.к. ра ручку компонента не цепляется мышка. во вложении компонент для просмотра.
Вложения
D_Сварная балка.zip
(8 КБ) 412 скачиваний
Американский форум- задал вопрос, тебе на него обстоятельно и вежливо ответят.
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Пользовательский компонент "Сварная балка"

Сообщение Таран Д. А. » 21 авг 2017, 13:40

Рисуйте сварные балки простыми прокатными далее плагин (находится в ведлапе бесплатный) массового преобразования по выбранным профилям. Все отлично работает позволяет производить замену как 1 к 1 по геометрии так и с увеличением по СП. http://topengineer.ru/programms/weldapp
Так же позволяет возвращать из свинарных в прокатные профиля чтобы передавать в расчетные программы.

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Пользовательский компонент "Сварная балка"

Сообщение meart » 21 авг 2017, 14:23

daiman444 писал(а):
21 авг 2017, 10:15
vladimir_a писал(а):
21 авг 2017, 07:40
а ты ручки прикрепил к плоскостям компонента?
я сделал так: опорные точки верхнего и нижнего пояса привязаны граничной плоскости стенки балки. опорные точки стеки балки привязаны к плоскостям компонента.
при вставке балки она вставляется на указанную длину. но после вставки невозможно изменить длину балки т.к. ра ручку компонента не цепляется мышка. во вложении компонент для просмотра.
попробуйте выделить ручки с зажатым alt
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

daiman444
Сообщения: 73
Регистрация: 04 май 2016, 13:12

Re: Пользовательский компонент "Сварная балка"

Сообщение daiman444 » 22 авг 2017, 06:24

meart писал(а):
21 авг 2017, 14:23
daiman444 писал(а):
21 авг 2017, 10:15
vladimir_a писал(а):
21 авг 2017, 07:40
а ты ручки прикрепил к плоскостям компонента?
я сделал так: опорные точки верхнего и нижнего пояса привязаны граничной плоскости стенки балки. опорные точки стеки балки привязаны к плоскостям компонента.
при вставке балки она вставляется на указанную длину. но после вставки невозможно изменить длину балки т.к. ра ручку компонента не цепляется мышка. во вложении компонент для просмотра.
попробуйте выделить ручки с зажатым alt
не действует.
Американский форум- задал вопрос, тебе на него обстоятельно и вежливо ответят.
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!

daiman444
Сообщения: 73
Регистрация: 04 май 2016, 13:12

Re: Пользовательский компонент "Сварная балка"

Сообщение daiman444 » 22 авг 2017, 06:35

Таран Д. А. писал(а):
21 авг 2017, 13:40
Рисуйте сварные балки простыми прокатными далее плагин (находится в ведлапе бесплатный) массового преобразования по выбранным профилям. Все отлично работает позволяет производить замену как 1 к 1 по геометрии так и с увеличением по СП. http://topengineer.ru/programms/weldapp
Так же позволяет возвращать из свинарных в прокатные профиля чтобы передавать в расчетные программы.
у нас увы СП не действует. есть свой стандарт РК для сварных балок, по этому и приходится заморачиваться(
Американский форум- задал вопрос, тебе на него обстоятельно и вежливо ответят.
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Пользовательский компонент "Сварная балка"

Сообщение vladimir_a » 22 авг 2017, 07:52

У тебя точки не привязаны к плоскостям компонента
Вложения
D_Сварная балка.rar
(9.05 КБ) 441 скачивание

daiman444
Сообщения: 73
Регистрация: 04 май 2016, 13:12

Re: Пользовательский компонент "Сварная балка"

Сообщение daiman444 » 22 авг 2017, 08:48

vladimir_a писал(а):
22 авг 2017, 07:52
У тебя точки не привязаны к плоскостям компонента
во вложенном компоненте привязаны?
Американский форум- задал вопрос, тебе на него обстоятельно и вежливо ответят.
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!


daiman444
Сообщения: 73
Регистрация: 04 май 2016, 13:12

Re: Пользовательский компонент "Сварная балка"

Сообщение daiman444 » 22 авг 2017, 10:21

vladimir_a писал(а):
22 авг 2017, 08:49
ДА
дико извиняюсь. предыдущее мое вложение не правильное. привязывал я уже к граням компонента. да длина задается указыванием двух точек, этот вопрос был исчерпан, но появился вопрос как можно менять длину после создания компонента.
Американский форум- задал вопрос, тебе на него обстоятельно и вежливо ответят.
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Пользовательский компонент "Сварная балка"

Сообщение vladimir_a » 22 авг 2017, 10:22

выделяй компонент, выделяй ручку и тащи за ручки. куда хочешь)
P.S. все также как растянуть балку

daiman444
Сообщения: 73
Регистрация: 04 май 2016, 13:12

Re: Пользовательский компонент "Сварная балка"

Сообщение daiman444 » 22 авг 2017, 11:24

vladimir_a писал(а):
22 авг 2017, 10:22
выделяй компонент, выделяй ручку и тащи за ручки. куда хочешь)
P.S. все также как растянуть балку
мое понимание закончилось. зажав ait и выбрав компонент можно растянуть отдельно пояса и и стенку(как при выборе отдельно детали) и при обновлении компонента все возвращается к исходному размеру. посмотрел узлы в вельдапе, там тоже нету возможности удлинить уже построенные уголки. ладно, и так сойдет.
спасибо за помощь!
Американский форум- задал вопрос, тебе на него обстоятельно и вежливо ответят.
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Пользовательский компонент "Сварная балка"

Сообщение vladimir_a » 22 авг 2017, 12:42

здесь видео
Вложения
capture-2.rar
(270.93 КБ) 387 скачиваний

daiman444
Сообщения: 73
Регистрация: 04 май 2016, 13:12

Re: Пользовательский компонент "Сварная балка"

Сообщение daiman444 » 22 авг 2017, 14:47

vladimir_a писал(а):
22 авг 2017, 12:42
здесь видео
вот так работает. спасибо огромное!
Американский форум- задал вопрос, тебе на него обстоятельно и вежливо ответят.
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Пользовательский компонент "Сварная балка"

Сообщение alstey » 21 фев 2018, 13:37

Таран Д. А. писал(а):
21 авг 2017, 13:40

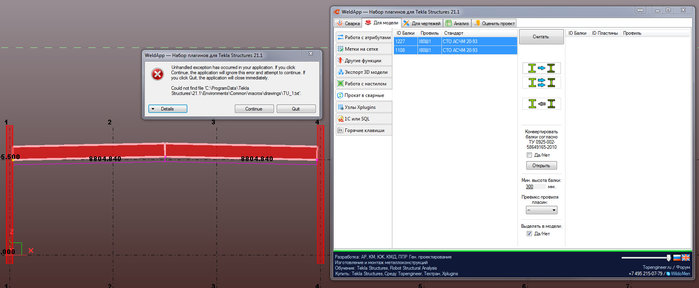

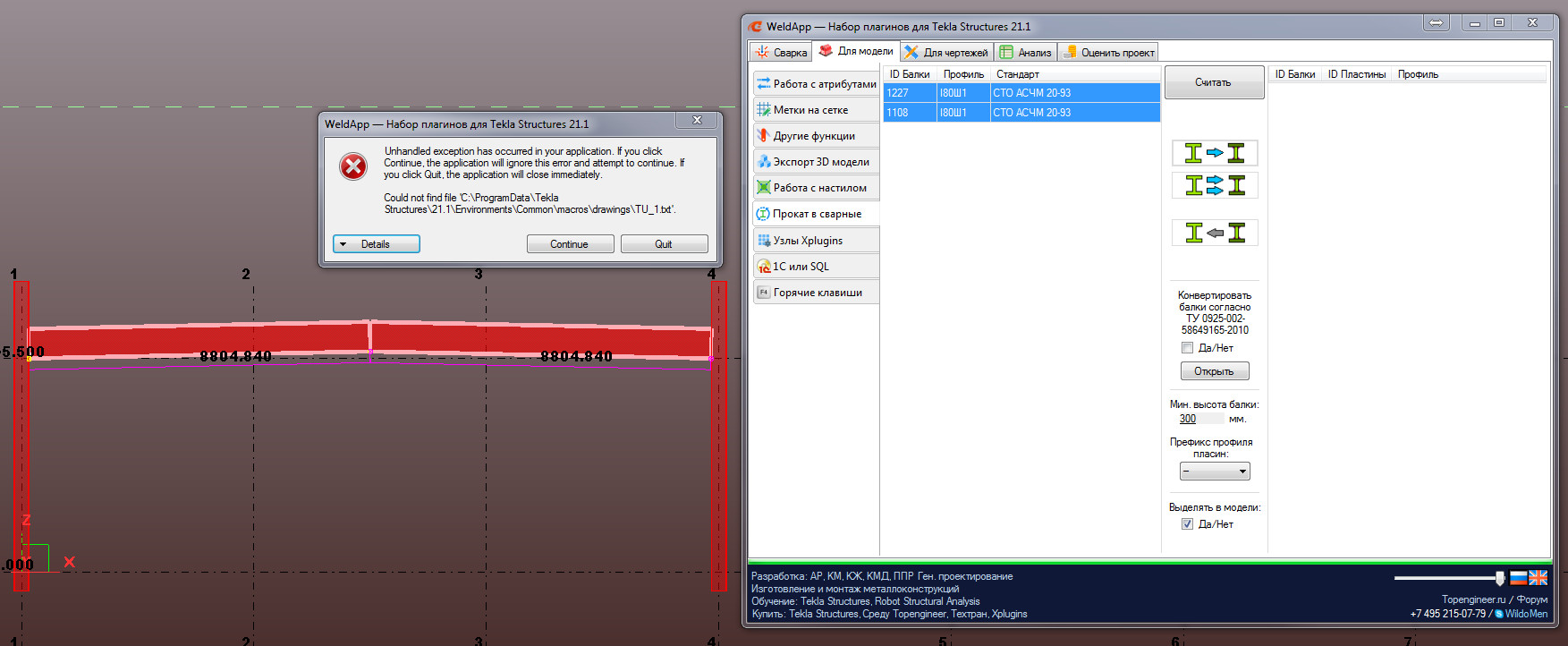

Рисуйте сварные балки простыми прокатными далее плагин (находится в ведлапе бесплатный) массового преобразования по выбранным профилям. Все отлично работает позволяет производить замену как 1 к 1 по геометрии так и с увеличением по СП. http://topengineer.ru/programms/weldapp
Так же позволяет возвращать из свинарных в прокатные профиля чтобы передавать в расчетные программы.
не работает
Вложения

Ответить
