Компонент и спецификация в Tekla Structures

Сообщение Галина » 07 июл 2016, 09:51

Здравствуйте.

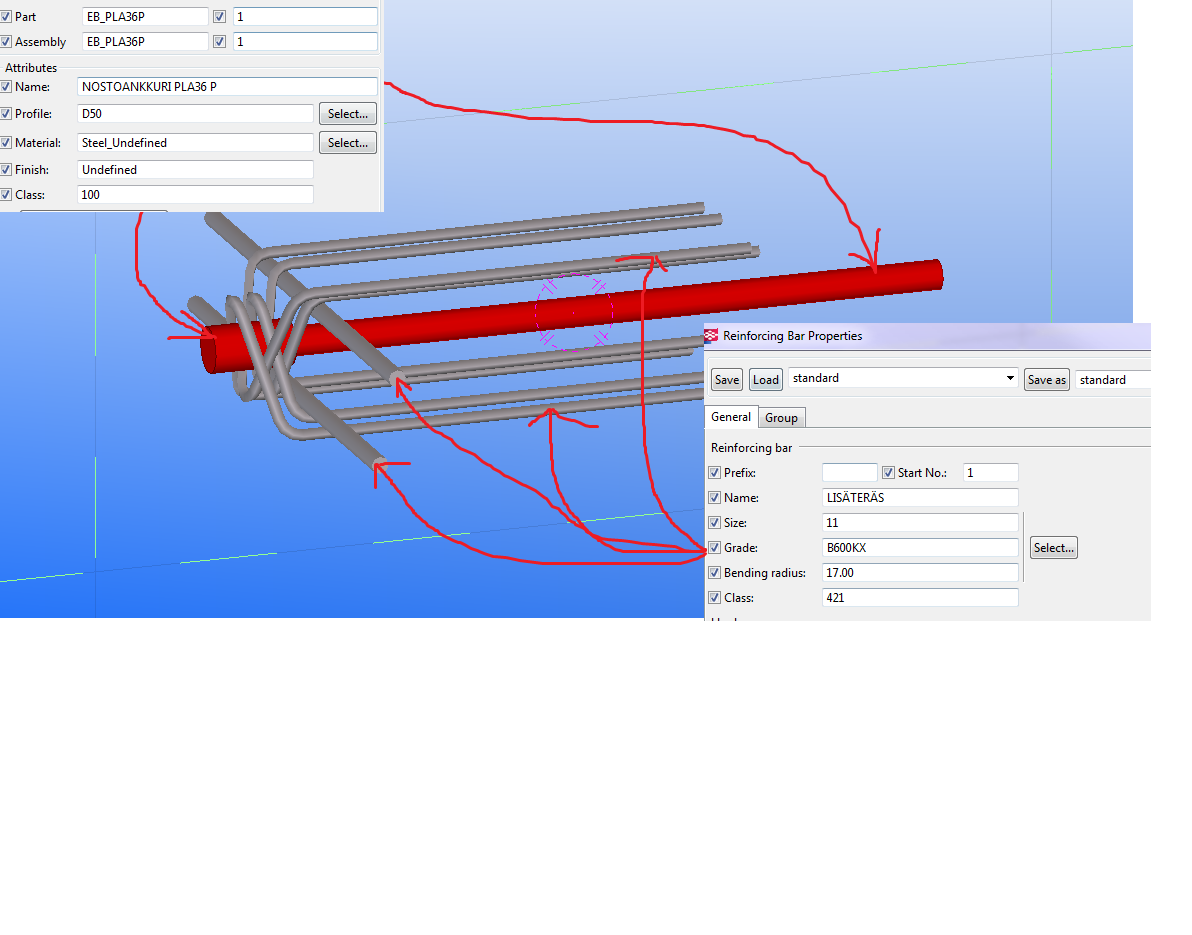

Соорудила деталь Peikko (нет в библиотеке компонентов) компонентом (Detailing --> define custom component).

Анкерам дала имя, остальные детали идут ,как доп.армирование.
Вопрос: в спецификации армирования мне надо,чтобы обозначалось
только имя компонента PEikko,а доп.армирование не указывалось ( дам ссылку на офиц.номер изделия ПЕйкко). Но на чертеже должны быть видны все детали.
Как этого можно добиться? Буду очень признательна, если подскажете.

Zezza
Сообщения: 152
Регистрация: 27 мар 2013, 07:36

Re: КОМПОНЕНТ И СПЕЦИФИКАЦИЯ

Сообщение Zezza » 07 июл 2016, 10:31

Отфильтруйте в шаблоне, что используется для спецификации.

Галина
Сообщения: 9
Регистрация: 27 май 2016, 15:41

Re: КОМПОНЕНТ И СПЕЦИФИКАЦИЯ

Сообщение Галина » 07 июл 2016, 10:58

а не подскажете,как?

Zezza
Сообщения: 152
Регистрация: 27 мар 2013, 07:36

Re: КОМПОНЕНТ И СПЕЦИФИКАЦИЯ

Сообщение Zezza » 08 июл 2016, 08:30

Открыть редактор шаблонов -> открыть шаблон, что используется на чертеже -> прописать правило в нужной строке, что-то типа (имя точно как в модели):
if GetValue("NAME") != "LISATERAS" then
Output()
else
StepOver()
endif
