Точка вставки пользовательских компонентов

Сообщение alik090489 » 15 янв 2015, 21:38

Привет всем.

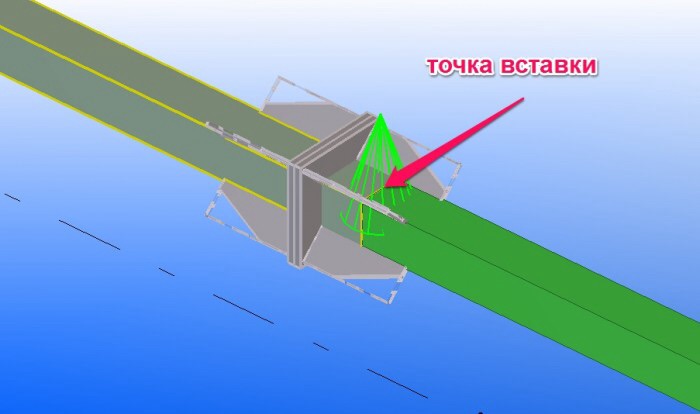

Помогите в решении следующей проблемы: создал узел фланцевого стыка нижнего пояса фермы (пока наброски, без болтов). При этом сделал его не как стык, а как соединение и получил какую-то непонятную привязку компонента при его вставке... Теперь вопрос: можно ли изменить тип соединения? можно ли не меняя типа соединения что-нибудь поделать с его привязкой?
Вложения
Последний раз редактировалось alik090489 06 мар 2015, 23:32, всего редактировалось 1 раз.

alik090489
Сообщения: 22
Регистрация: 07 ноя 2014, 23:59

Re: Точка вставки пользовательских компонентов

Сообщение alik090489 » 05 мар 2015, 22:38

Добрый вечер всем.

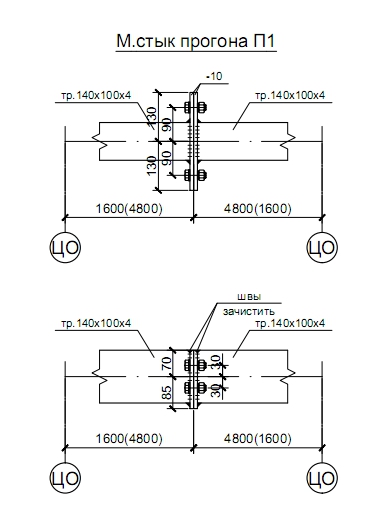

Подскажите какой тип соединения выбрать для пользовательского компонента "монтажный стык балок"(см.ниже). И какой тип положения необходимо задать?
Вложения

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Точка вставки пользовательских компонентов

Сообщение CuPo>I<a » 06 мар 2015, 06:03

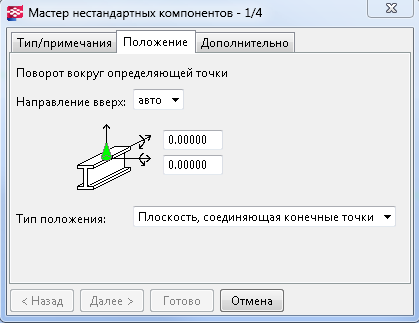

тип компонента - Соединение. Чтобы компонент привязывался к конечным точкам главной/второстепенной детали надо сделать так:

alik090489
Сообщения: 22
Регистрация: 07 ноя 2014, 23:59

Re: Точка вставки пользовательских компонентов

Сообщение alik090489 » 06 мар 2015, 07:55

Это будет работать если угол между элементами будет не 180 гр? Например, конек фермы?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Точка вставки пользовательских компонентов

Сообщение CuPo>I<a » 06 мар 2015, 08:05

должно, только при создании компонента надо поставить +Z в направлении компонента. Ну и задавать в глобальной системе координат

alik090489
Сообщения: 22
Регистрация: 07 ноя 2014, 23:59

Re: Точка вставки пользовательских компонентов

Сообщение alik090489 » 06 мар 2015, 19:08

Не подскажешь тогда что с моим узлом (см выше)? Могу его выслать в личку

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Точка вставки пользовательских компонентов

Сообщение CuPo>I<a » 07 мар 2015, 09:26

первый пост?
не уверен, что можно будет в уже созданном компоненте корректно поменять тип положения. Шли, попробуем

alik090489
Сообщения: 22
Регистрация: 07 ноя 2014, 23:59

Re: Точка вставки пользовательских компонентов

Сообщение alik090489 » 08 мар 2015, 12:10

Скинь личку, переправлю.
Узел делаю не первый, но постоянно какие то проблемы - то привязка не та, то подрезка...

alik090489
Сообщения: 22
Регистрация: 07 ноя 2014, 23:59

Re: Точка вставки пользовательских компонентов

Сообщение alik090489 » 08 мар 2015, 12:19

По монтажному стыку сделал все как ты посоветовал, но:

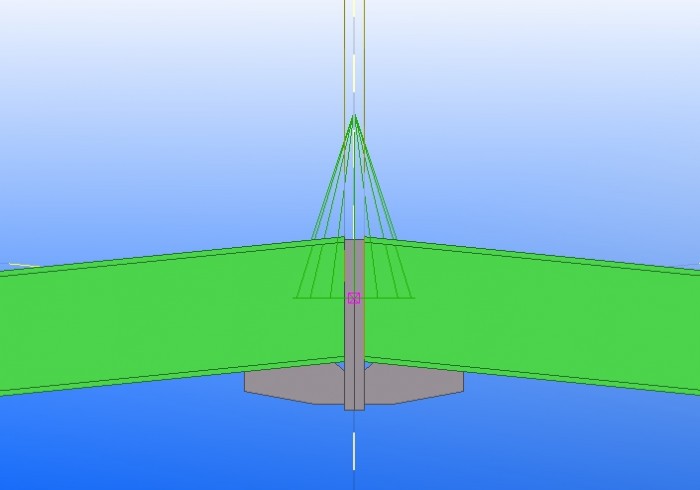

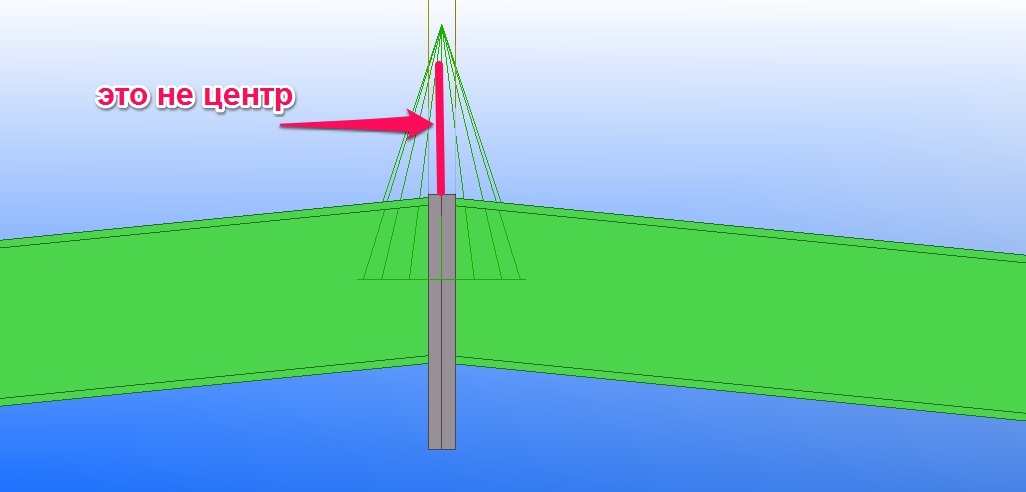

1. для конькового узла, когда угол не 180 гр, узел встает не по центру. Текла почему то его смещает. Проверял уклон балок - вроде он слева и справа одинаков. Не пойму в чем дело;
2. если сделать стык при угле 180 гр - все гуд.
Вложения

alik090489
Сообщения: 22
Регистрация: 07 ноя 2014, 23:59

Re: Точка вставки пользовательских компонентов

Сообщение alik090489 » 08 мар 2015, 23:55

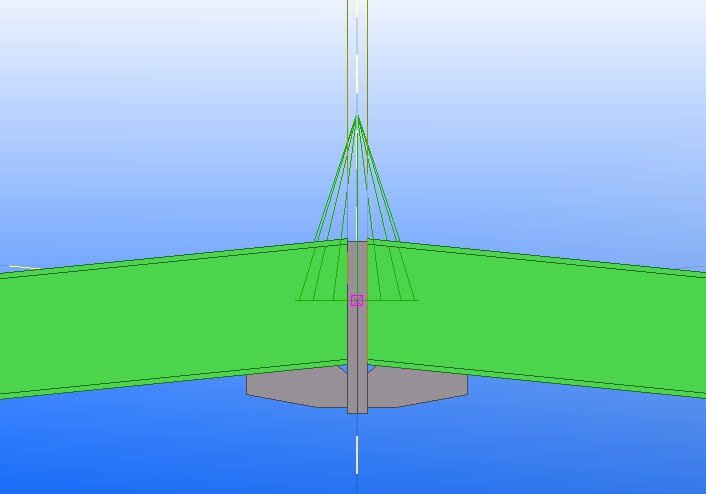

Узелок заработал. Когда положение балки исправил на "середину" узел встал на место. Только иногда, на мой взгляд, не удобно привязывать балку за середину.
Вложения

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Точка вставки пользовательских компонентов

Сообщение CuPo>I<a » 09 мар 2015, 18:05

Привяжи фланцы и подрезки к плоскости компонента и должно все получиться.

alik090489
Сообщения: 22
Регистрация: 07 ноя 2014, 23:59

Re: Точка вставки пользовательских компонентов

Сообщение alik090489 » 09 мар 2015, 21:12

Так и сделал, но все равно работает только при выравнивание главной и второстепенной детали "по середине".

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Точка вставки пользовательских компонентов

Сообщение CuPo>I<a » 10 мар 2015, 05:59

пришли узел-то уже наконец :)

alik090489
Сообщения: 22
Регистрация: 07 ноя 2014, 23:59

Re: Точка вставки пользовательских компонентов

Сообщение alik090489 » 10 мар 2015, 22:45

С удовольствиев, скинь личку:)

alik090489
Сообщения: 22
Регистрация: 07 ноя 2014, 23:59

Re: Точка вставки пользовательских компонентов

Сообщение alik090489 » 10 мар 2015, 22:49

Последний раз редактировалось alik090489 12 мар 2015, 18:47, всего редактировалось 2 раза.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Точка вставки пользовательских компонентов

Сообщение CuPo>I<a » 11 мар 2015, 06:12

alik090489 писал(а):С удовольствиев, скинь личку:)
куда чего скинуть?! личное сообщение отправь. С дропбокса качать не буду, доступа нет

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Точка вставки пользовательских компонентов

Сообщение DrBianko » 11 мар 2015, 10:41

монтажный стык балки.inp, *.inp - формат оформления диалогового окна компонента.

alik090489
Сообщения: 22
Регистрация: 07 ноя 2014, 23:59

Re: Точка вставки пользовательских компонентов

Сообщение alik090489 » 12 мар 2015, 18:48

Ссылку обновил
