Оформление чертежей КМ в Tekla Structures
Оформление чертежей КМ в Tekla Structures
Кто и как оформляет чертежи КМ в Tekla Structures?

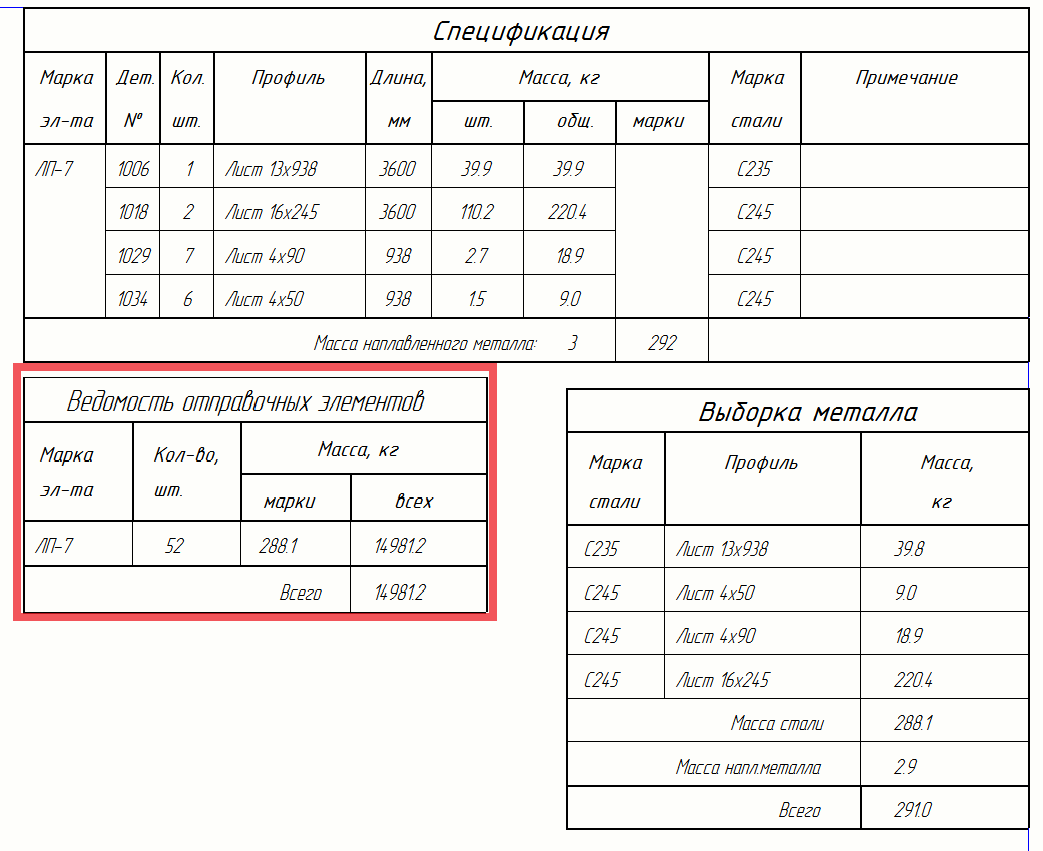

Несколько сриншотов как это делаем мы.

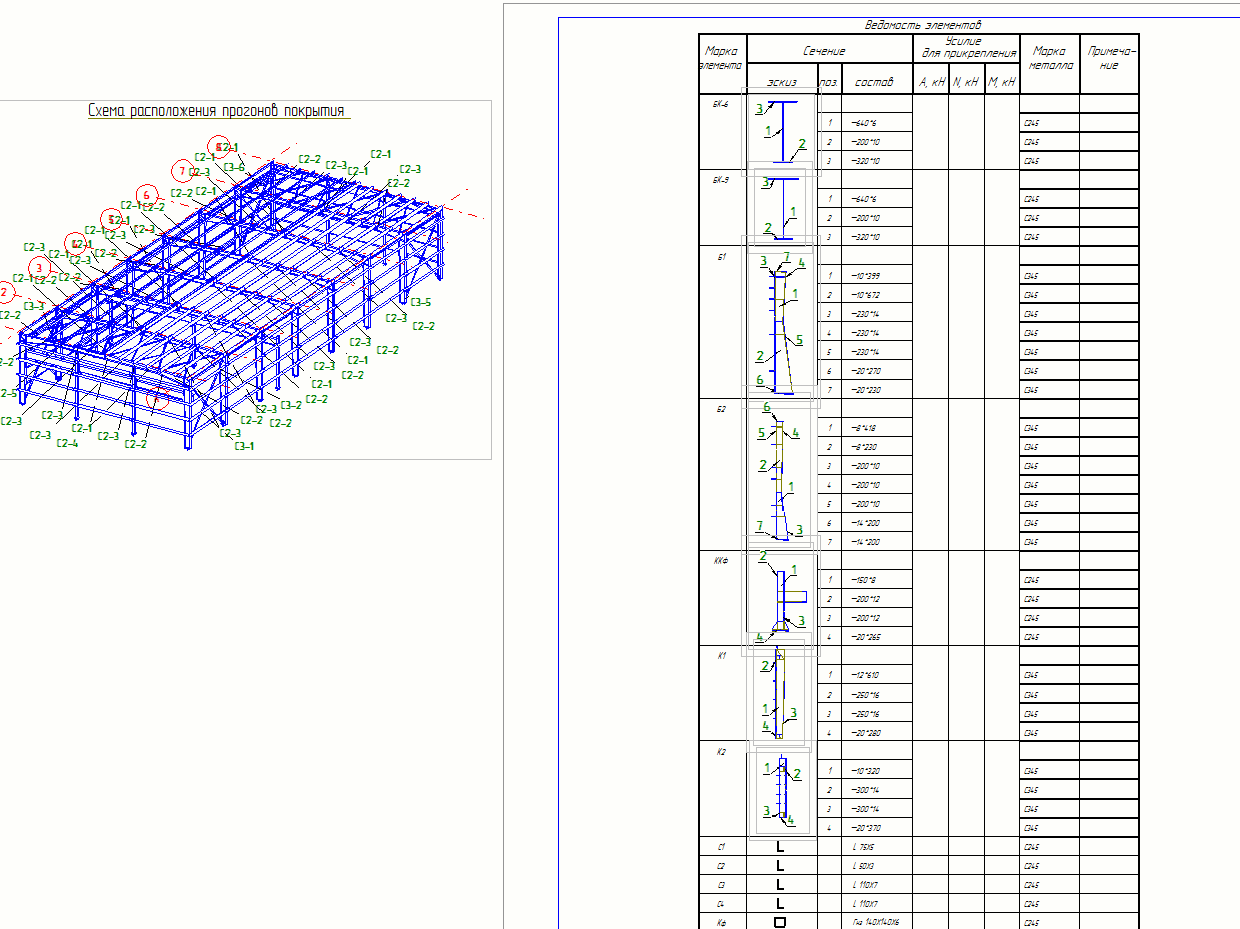

Пока выложу скрины кмовских отчетов, они получаются автоматом без ручной доработки (используем только Tekla Structures).
Несколько сриншотов как это делаем мы.
Пока выложу скрины кмовских отчетов, они получаются автоматом без ручной доработки (используем только Tekla Structures).
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures

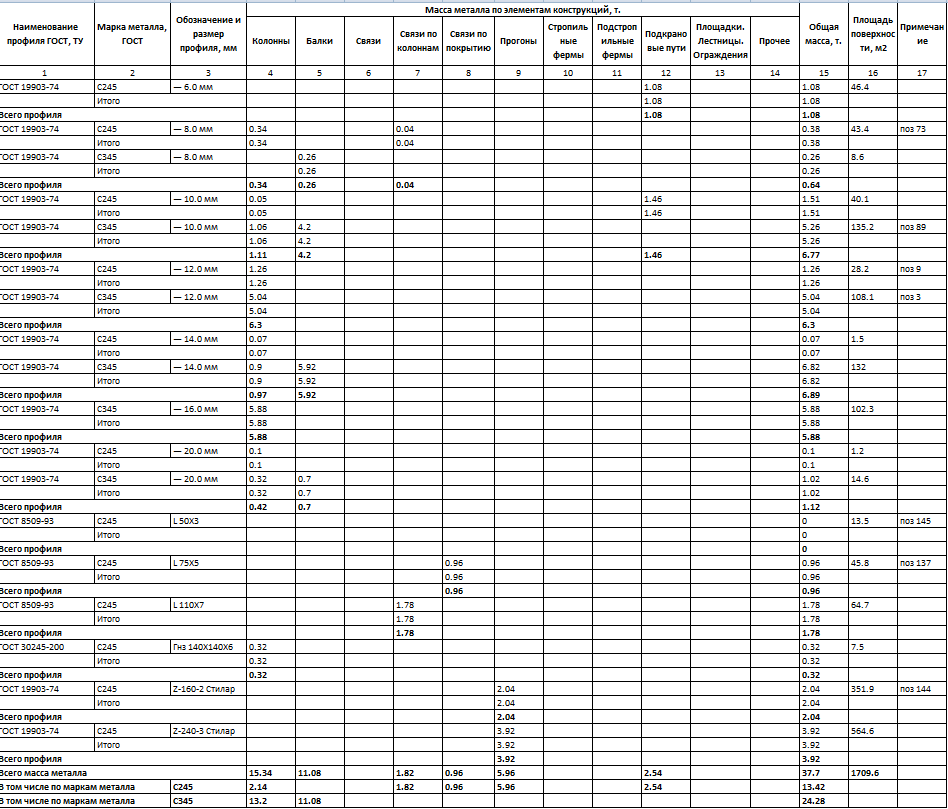

техспецификацию стали удалось победить следующим образом:
- получаем xml с нужными данными
- импорт этого входного файла в excel
- замена названий конструктива и группировка элементов по конструктиву во входных данных. например в модели элемент называется Колонна - переименовываем его в Колонны и т.д.
- в сводной таблице получаем приличного вида спецификацию
настроен файл в excel и сохранен в шаблон модели. так что получение спецификации металла - не очень долгое по времени занятие
С ведомостью элементов пока засада. тот же xml, прицепляем к нему jpeg в графу эскиз, потом в пдф. очень муторно, поскольку надо создать соответствующий эскиз, назвать его нужным образом.
ЗЫ: ваша спецификация немного не соответствует ГОСТу:)
- получаем xml с нужными данными
- импорт этого входного файла в excel
- замена названий конструктива и группировка элементов по конструктиву во входных данных. например в модели элемент называется Колонна - переименовываем его в Колонны и т.д.
- в сводной таблице получаем приличного вида спецификацию
настроен файл в excel и сохранен в шаблон модели. так что получение спецификации металла - не очень долгое по времени занятие
С ведомостью элементов пока засада. тот же xml, прицепляем к нему jpeg в графу эскиз, потом в пдф. очень муторно, поскольку надо создать соответствующий эскиз, назвать его нужным образом.
ЗЫ: ваша спецификация немного не соответствует ГОСТу:)
Re: Оформление чертежей КМ в Tekla Structures

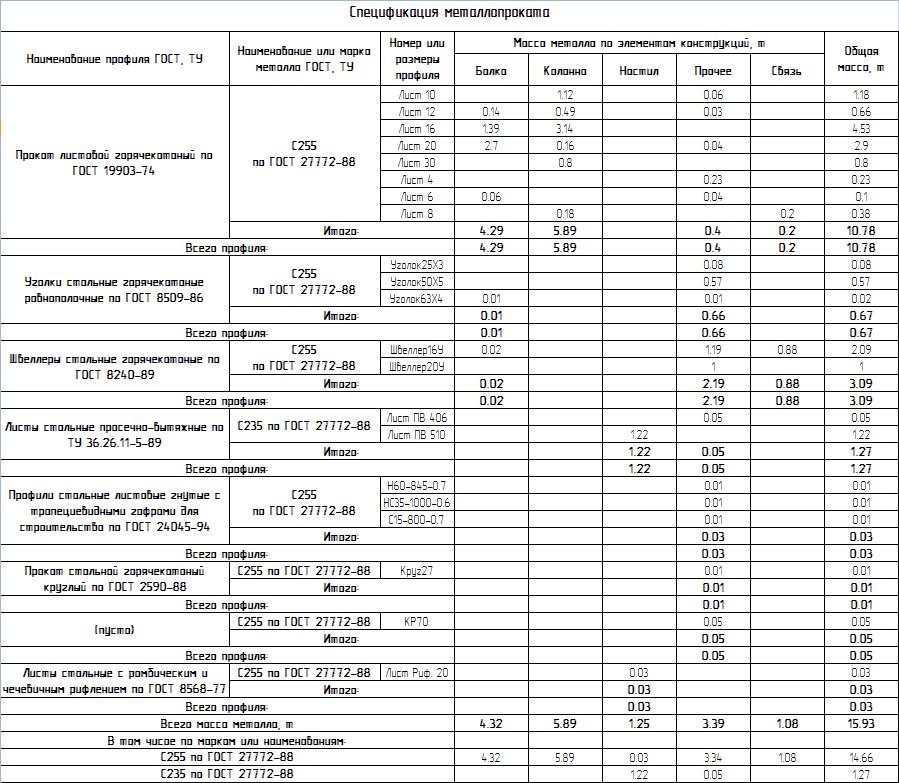

CuPo>I<a можно скрин таблиц на выходе?
Сейчас занимаемся настройкой оформления КМ.
Смотрю ГОСТ 21.502-2007

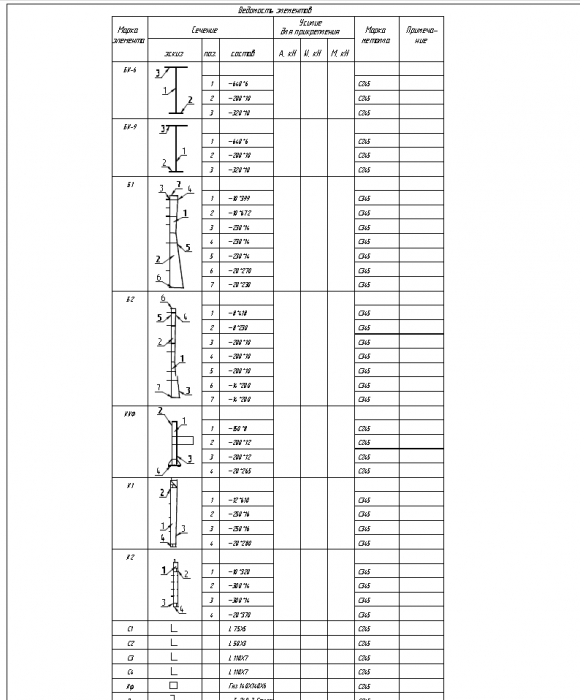

1. Таблица "Ведомость элементов". У нас вроде как по ГОСТ, усилие для прикрепления еще не проставили (для проката их получаем из робота автоматически, для сварных элементов в модели проставляем вручную).

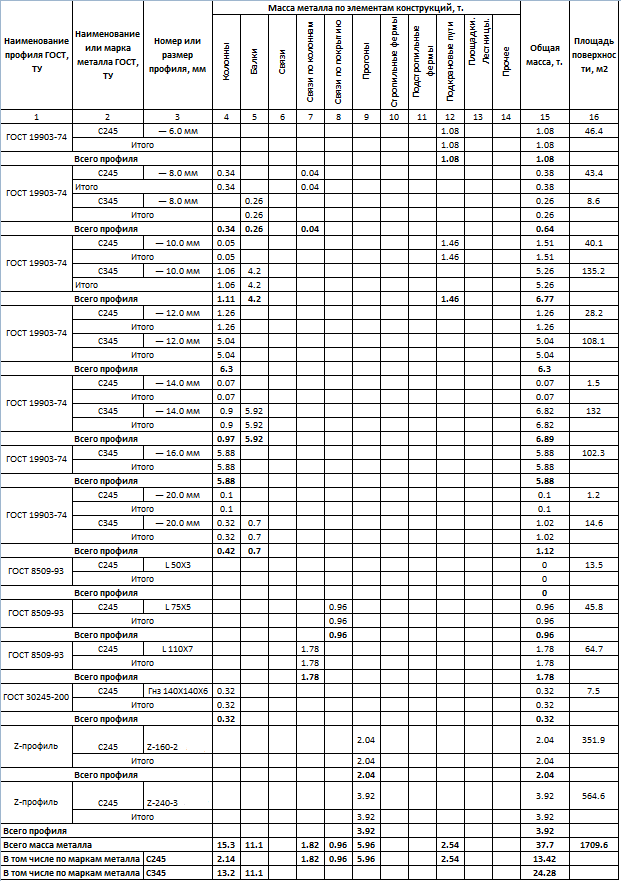

2. "Спецификация стали" - согласен немножко не по ГОСТ, легко редактируются и приводится под оформление по ГОСТ (выходной файл excel).
Сейчас занимаемся настройкой оформления КМ.
Смотрю ГОСТ 21.502-2007
1. Таблица "Ведомость элементов". У нас вроде как по ГОСТ, усилие для прикрепления еще не проставили (для проката их получаем из робота автоматически, для сварных элементов в модели проставляем вручную).
2. "Спецификация стали" - согласен немножко не по ГОСТ, легко редактируются и приводится под оформление по ГОСТ (выходной файл excel).
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures

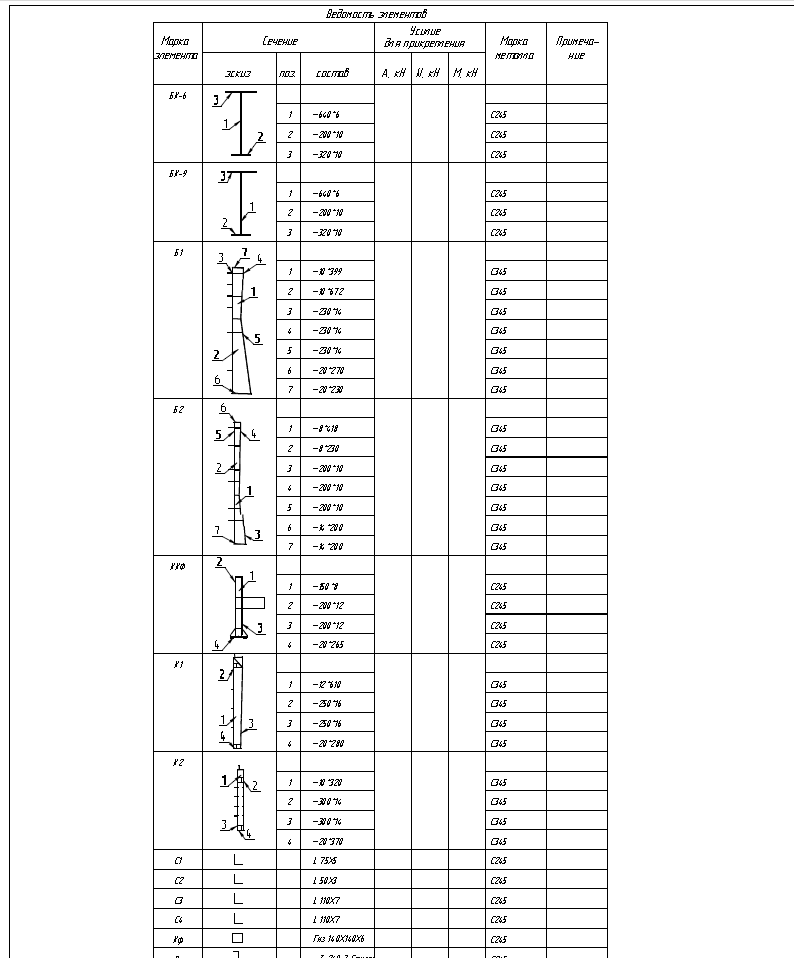

Вот шаблон немного подправил.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures
надо еще прописывать название госта, ту...но это уже мелочи
ну...похвастался картинкой - надо выкладывать шаблон))
в скрине может чего-то не сходиться, не то написано - менял туда-сюда, мог что-нибудь забыть обновить
кстати простой профиль WI разбирает на листы. у вас это реализовано?
ну...похвастался картинкой - надо выкладывать шаблон))
в скрине может чего-то не сходиться, не то написано - менял туда-сюда, мог что-нибудь забыть обновить
кстати простой профиль WI разбирает на листы. у вас это реализовано?
Re: Оформление чертежей КМ в Tekla Structures
профиль WI???
это двутавр?
а зачем?
если прокат у нас идет прокатом если сварная то сварной.
шаблон в личку кину на выходных, еще подредактирую чуток.
ограничения:

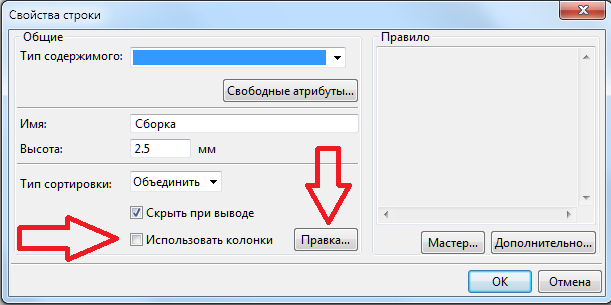

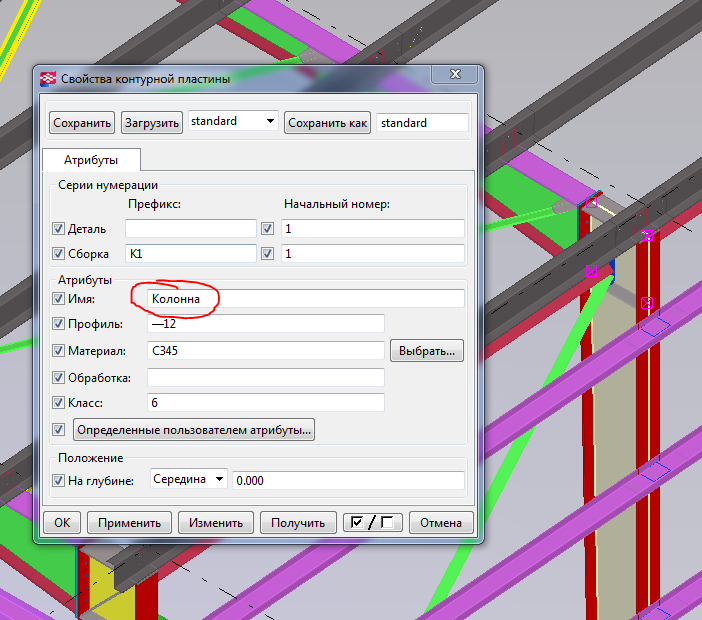

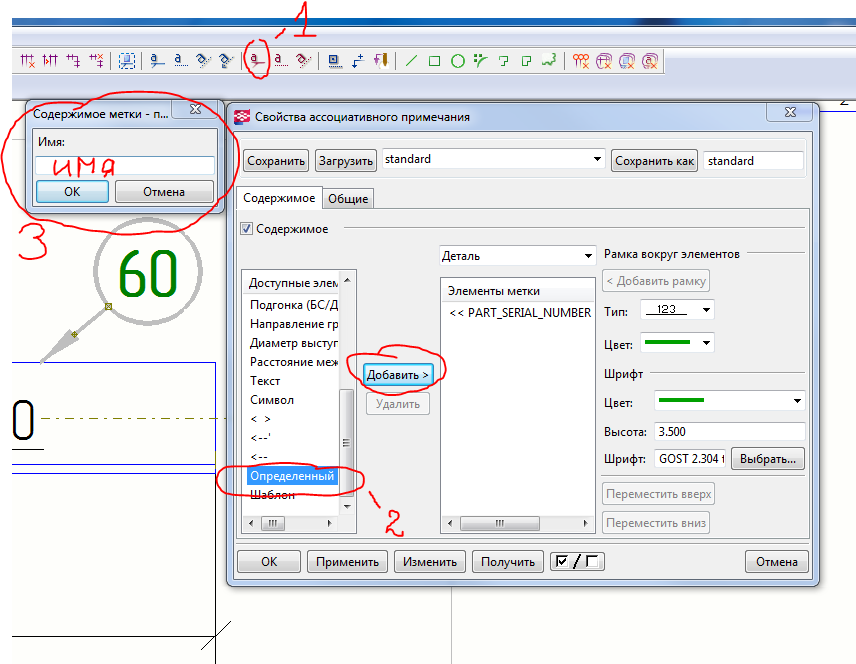

В "имя" пишем как на рисунке, без это работать не будет, стоит условие.
это двутавр?
а зачем?
если прокат у нас идет прокатом если сварная то сварной.
шаблон в личку кину на выходных, еще подредактирую чуток.
ограничения:
В "имя" пишем как на рисунке, без это работать не будет, стоит условие.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures
разбиение сварного двутавра на листовое железо сделано для того, чтобы металл на сварную балку можно было заложить в КМе в виде листов. я так понимаю, если этого не делать, то в спецификации появляется профиль сварной балки, для которого нужно прописывать ТУ или другой норматив....ну как-то неменого "не то"
вопрос в догонку...как цепляете эскизы к ведомости элементов?
вопрос в догонку...как цепляете эскизы к ведомости элементов?
Re: Оформление чертежей КМ в Tekla Structures
Сварную балку рисуем листами.
На рисунке "ведомость элементов" видно что все из листа.
Ну и все таблицы понимают где сварная балка а где нет.
Поставить любое условие написать ",,,,,," , если сборка сварная балка не проблема.
Возможно чего то не понимаю.
Я занимаюсь текла-производство, с КМ углубленно не работал (настраиваю), но ребят вроде все устраивает.
На рисунке "ведомость элементов" видно что все из листа.
Ну и все таблицы понимают где сварная балка а где нет.
Поставить любое условие написать ",,,,,," , если сборка сварная балка не проблема.
Возможно чего то не понимаю.
Я занимаюсь текла-производство, с КМ углубленно не работал (настраиваю), но ребят вроде все устраивает.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures
а компоненты (например ребра жесткости) как использовать в сварной балке из листов?
Re: Оформление чертежей КМ в Tekla Structures
Ребра жесткости не учитываем в "ведомости элементов".
В "спецификацию металла" они идут, там нет ограничений.
В "ведомости элементов" учитываем только те элементы, в которых есть "Позиция в составном сечении" (я про сварные балки).
Соответственно если надо учитывать ребра нужно им дать номер.
В "спецификацию металла" они идут, там нет ограничений.
В "ведомости элементов" учитываем только те элементы, в которых есть "Позиция в составном сечении" (я про сварные балки).
Соответственно если надо учитывать ребра нужно им дать номер.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures
не-не-не...я не про это)) я про моделирование ребер жесткости. компонент с ребрами жесткости (например 1003) работает с двутавром. его нельзя задать для сварного двутавра, собранного из пластин. как вы моделируете ребра жесткости? вручную или пользовательский компонент или пользуетесь текловским компонентом сварной балки? кроме ребер есть также другие компоненты, которым нужен двутавр..
и повторю вчерашний свой вопрос. как цепляете эскизы к ведомости элементов?
и повторю вчерашний свой вопрос. как цепляете эскизы к ведомости элементов?
Re: Оформление чертежей КМ в Tekla Structures
кто сказал, что нельзя использовать 1003 в составной балке?CuPo>I<a писал(а):не-не-не...я не про это)) я про моделирование ребер жесткости. компонент с ребрами жесткости (например 1003) работает с двутавром. его нельзя задать для сварного двутавра, собранного из пластин. как вы моделируете ребра жесткости? вручную или пользовательский компонент или пользуетесь текловским компонентом сварной балки? кроме ребер есть также другие компоненты, которым нужен двутавр..
и повторю вчерашний свой вопрос. как цепляете эскизы к ведомости элементов?
Re: Оформление чертежей КМ в Tekla Structures
мы по-моему друг друга недопонимаем)
сварную балку как задаете в модели?
сварную балку как задаете в модели?
Re: Оформление чертежей КМ в Tekla Structures
Где можно скачать файл -шаблон тех.спецификации стали для КМ?
Re: Оформление чертежей КМ в Tekla Structures
Сварную балку задаем из трех балок, профиль каждой балки пластина.
В этом случае соединения хорошо работают.
Если задавать сварную балку профилем, а потом в спецификации расчленять на листы, то как же происходит раскрой листа?
Спецификацию км скачивайте с экстранета, Tekla Structures 18.0
В этом случае соединения хорошо работают.
Если задавать сварную балку профилем, а потом в спецификации расчленять на листы, то как же происходит раскрой листа?
Спецификацию км скачивайте с экстранета, Tekla Structures 18.0
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures
у нас выпускается в производство чертеж полуфабриката сварной балки, в котором все и кроится. система, отработанная годами и критике не подлежитAlex писал(а):...как же происходит раскрой листа?
Re: Оформление чертежей КМ в Tekla Structures
Ну то что сначала делается полуфабрикат сварной балки.
Думаю так делают на всех заводах.
Меня больше интересует как вы получаете nc1 или dstv файлы для листа?
или вы чем то потом расчленяете прокат на листы в модели?
У нас 70% сварного профиля это переменное сечение, это основная проблема связи робота с теклой, по крайней мере у нас.
Думаю так делают на всех заводах.
Меня больше интересует как вы получаете nc1 или dstv файлы для листа?
или вы чем то потом расчленяете прокат на листы в модели?
У нас 70% сварного профиля это переменное сечение, это основная проблема связи робота с теклой, по крайней мере у нас.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures
по переменному сечению...
бывает довольно редко, но за последний год стало гораздо больше
делаем следующим образом:
- строим "базовый" WI профиль. Далее к нему инструментом "прикрепить деталь" цепляем все нужные детали для создания переменного сечения. В спецификации прописывается просто "Сварная балка"
- получаем однодетальный чертеж этой позиции с переменным сечением
- экспорт этого добра в dwg. таким образом имеем заготовку для чертежа полуфабриката и контуры вставок в масштабе 1:1. Массы позиций конечно приходится считать вручную, но их обычно немного
- ребята-раскройщики пользуются этими контурами для раскроев
Alex, как вставляете эскизы в ведомость элементов?
бывает довольно редко, но за последний год стало гораздо больше
делаем следующим образом:
- строим "базовый" WI профиль. Далее к нему инструментом "прикрепить деталь" цепляем все нужные детали для создания переменного сечения. В спецификации прописывается просто "Сварная балка"
- получаем однодетальный чертеж этой позиции с переменным сечением
- экспорт этого добра в dwg. таким образом имеем заготовку для чертежа полуфабриката и контуры вставок в масштабе 1:1. Массы позиций конечно приходится считать вручную, но их обычно немного
- ребята-раскройщики пользуются этими контурами для раскроев
Alex, как вставляете эскизы в ведомость элементов?
Re: Оформление чертежей КМ в Tekla Structures

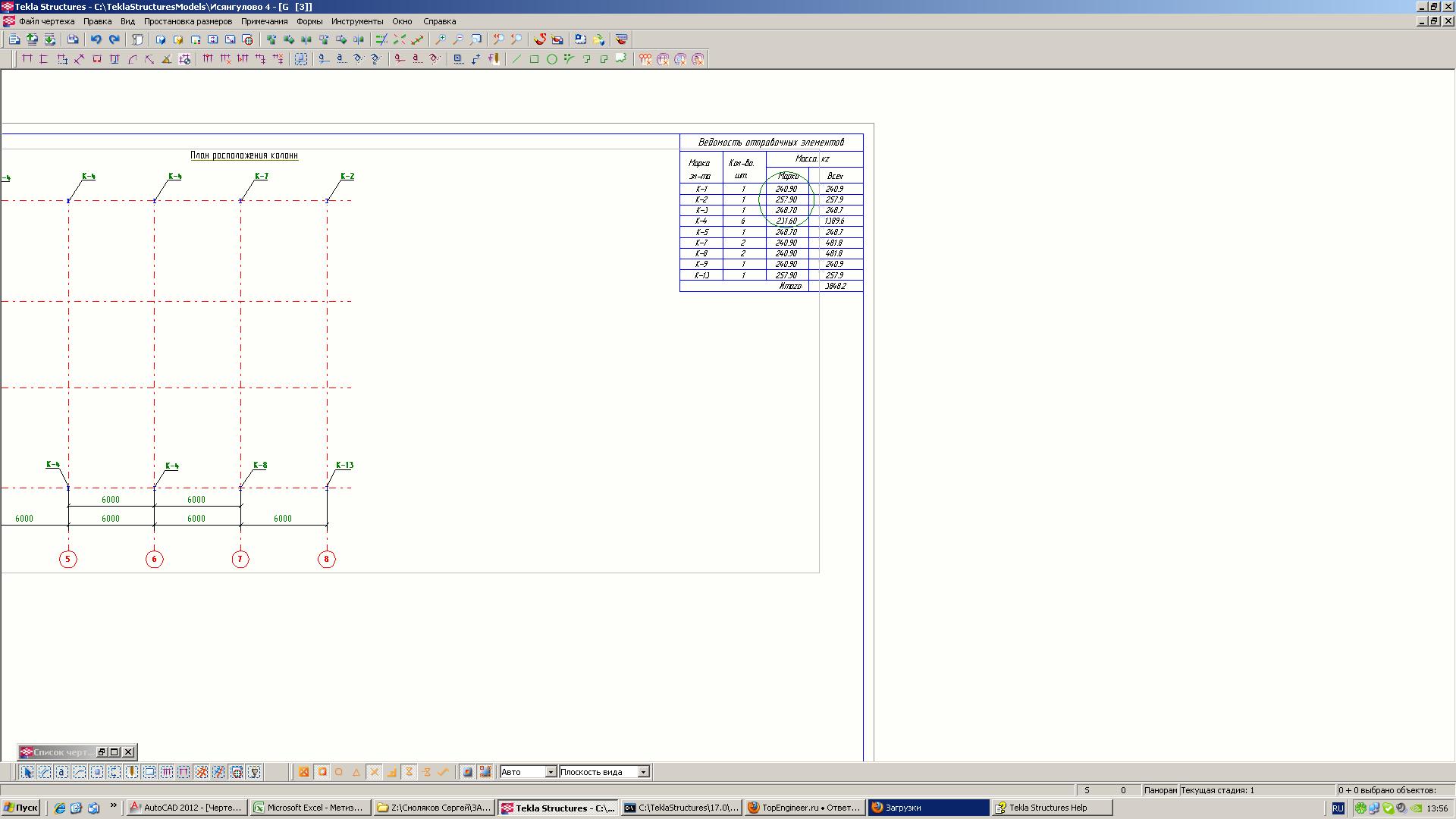

Ну из картинки думаю все поймете.
1. Делаю сборки. Причем получилось добиться получение эскизов, без доработки, стандартными настройками.
Метку детали сделал - USERDEFINED.SECTION_ITEM. Так же при желании можно образмерить если надо.
2. Создаем общий вид (не комплексный чертеж) с таблицей, затем копируем виды из сборочных чертежей.
Даже потом когда делаем КМД то есть редактируем сборки, наша ведомость не слетает.
1. Делаю сборки. Причем получилось добиться получение эскизов, без доработки, стандартными настройками.
Метку детали сделал - USERDEFINED.SECTION_ITEM. Так же при желании можно образмерить если надо.
2. Создаем общий вид (не комплексный чертеж) с таблицей, затем копируем виды из сборочных чертежей.
Даже потом когда делаем КМД то есть редактируем сборки, наша ведомость не слетает.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures
спасибо за ответ! классная идея
если попробовать подвести итог по оформлению КМ в Текле, получается что кроме техспецификации стали все можно сделать в программе, а техспецификацию - в экселе. Так?
если попробовать подвести итог по оформлению КМ в Текле, получается что кроме техспецификации стали все можно сделать в программе, а техспецификацию - в экселе. Так?
Re: Оформление чертежей КМ в Tekla Structures
Да наверное так.
Мы просто стремимся сократить количество программ посредников.
Да и с роботом пытаемся как то решить проблему с переменным сечением.
Мы просто стремимся сократить количество программ посредников.
Да и с роботом пытаемся как то решить проблему с переменным сечением.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Разработка КМД | Разработка КМ | Обучение Tekla Structures
-
- Сообщения: 52
- Регистрация: 05 фев 2012, 14:02
Re: Оформление чертежей КМ в Tekla Structures
1. Ребят, а самому можно настрочить такие шаблончики или их могут иметь только избранные пользователи с "катлетами" в карманах ? Если да, то где? Непосредствнно в редакторе шаблонов?
2. У кого есть опыт работ по КМ? Какая у Вас технология? По какому признаку ставите метки, по имени или же можно какие-то хитрые замены делать и т.д.?
3. Как я понимаю, при создании схем для КМ есть небольшие трудности с ровной отрисовкой меток, приходится вручную на глазок всё расставлять ёжики. Вы также делаете?
Заранее всем спасиба!
2. У кого есть опыт работ по КМ? Какая у Вас технология? По какому признаку ставите метки, по имени или же можно какие-то хитрые замены делать и т.д.?
3. Как я понимаю, при создании схем для КМ есть небольшие трудности с ровной отрисовкой меток, приходится вручную на глазок всё расставлять ёжики. Вы также делаете?
Заранее всем спасиба!
Re: Оформление чертежей КМ в Tekla Structures
1 можно самому настроить, можно скачать Теклу 18 бета, там есть техспецификация металла
2 метки, имеется ввиду марка элемента? если да, то это ничем не отличается от назначения марок элементам в том же автокаде. А в поле "Имя" для главной детали прописывается конструктив сборки (колонна, прогон, связь). затем в шаблоне техспецификации этот конструктив можно на автомате переименовать по условиям во все что угодно (Колонна в Колонны, прогон в прогоны, можно даже вместо "Балка" написать "Прелесть какие балочки" )
3 трудностей с "ровной отрисовкой меток" нет, поскольку схемы должны быть читаемые, понятные и правильные...красивые конечно это тоже неплохо, но почему-то на этом не заморачиваешься
2 метки, имеется ввиду марка элемента? если да, то это ничем не отличается от назначения марок элементам в том же автокаде. А в поле "Имя" для главной детали прописывается конструктив сборки (колонна, прогон, связь). затем в шаблоне техспецификации этот конструктив можно на автомате переименовать по условиям во все что угодно (Колонна в Колонны, прогон в прогоны, можно даже вместо "Балка" написать "Прелесть какие балочки" )
3 трудностей с "ровной отрисовкой меток" нет, поскольку схемы должны быть читаемые, понятные и правильные...красивые конечно это тоже неплохо, но почему-то на этом не заморачиваешься
-
- Сообщения: 52
- Регистрация: 05 фев 2012, 14:02
Re: Оформление чертежей КМ в Tekla Structures
Спасибо за отзывчивость!
1. Скачать можно, только тем, у кого пару лишних "катлет" завалялась в карманах и очень мешает при ходьбе. У меня же вместо экстранета другой ресурс, где ПО появляется с некой задержкой
2. Да, я имел ввиду марки или применительно к текле метки именно для КМ. Я для себя такой способ придумал, обозначать марки для КМ через имена, например, Б1, Б2, П1, П2 и т.д. Однако, мне кажется, что есть более грамотные способы... Вы же в КМ ненапишете Колонна, в лучшем случае это будет К1...
3. Т.е. получается, что у Вас сначало ёжик из меток, а потом надо некоторое время уделить для того, чтобы упорядочить сделать что-то подобное на скрине...
1. Скачать можно, только тем, у кого пару лишних "катлет" завалялась в карманах и очень мешает при ходьбе. У меня же вместо экстранета другой ресурс, где ПО появляется с некой задержкой
2. Да, я имел ввиду марки или применительно к текле метки именно для КМ. Я для себя такой способ придумал, обозначать марки для КМ через имена, например, Б1, Б2, П1, П2 и т.д. Однако, мне кажется, что есть более грамотные способы... Вы же в КМ ненапишете Колонна, в лучшем случае это будет К1...
3. Т.е. получается, что у Вас сначало ёжик из меток, а потом надо некоторое время уделить для того, чтобы упорядочить сделать что-то подобное на скрине...
Re: Оформление чертежей КМ в Tekla Structures
С этим проблем нет, если соблюдать несколько правилBagiration писал(а): 3. Как я понимаю, при создании схем для КМ есть небольшие трудности с ровной отрисовкой меток, приходится вручную на глазок всё расставлять ёжики. Вы также делаете?
Заранее всем спасиба!

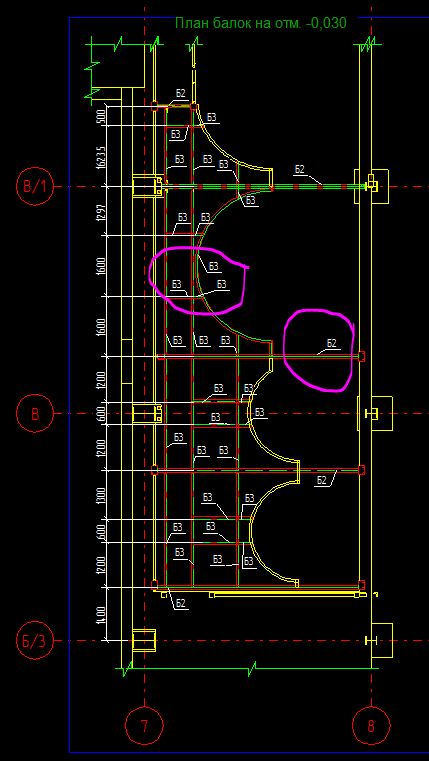

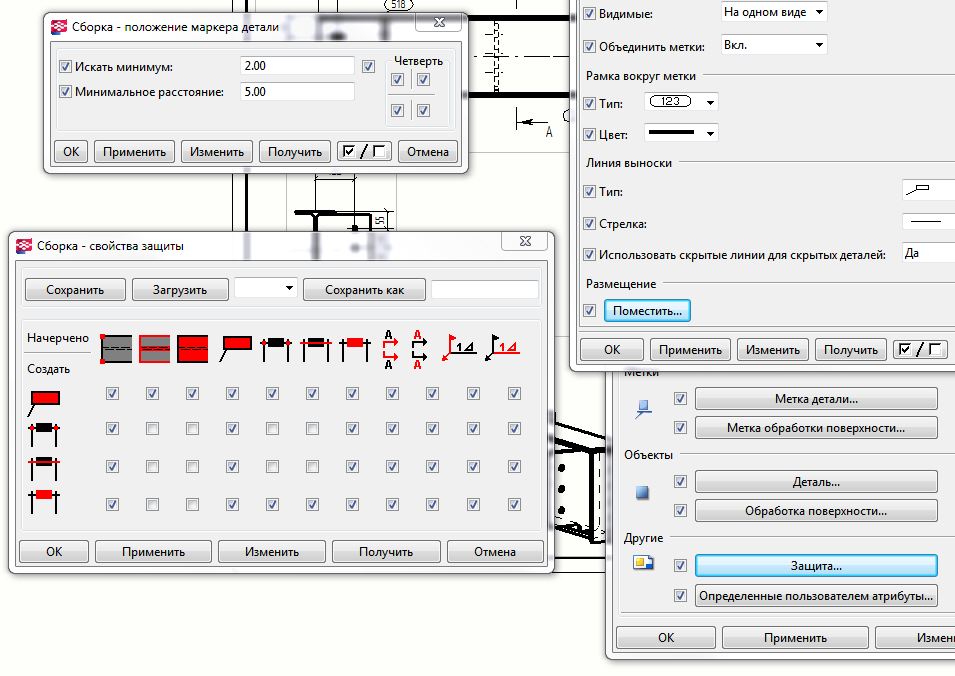

соблюдать соответствующие масштабы видов и размеры самих меток
настройка положения маркера
и защита перекрытия меток другими элементами на чертеже
Re: Оформление чертежей КМ в Tekla Structures
для Bagiration
в свойства главной детали прописываете префикс сборки и начальные номера сбоки/детали (4 поля в верхней части окна свойств элемента)
в КМД для выносок используется атрибут "номер позиции детали", в КМ - "Префикс сборки". То есть, если ставите префикс сборки К1, а начальные номера детали/сборки 1, то в кмд марка будет называться К1-1, а в КМ эта же марка будет К1.
в имени прописывается конструктив (Колонна, балка, ригель и т.д.)
может я не понял вопроса, ну...как понял так ответил
в свойства главной детали прописываете префикс сборки и начальные номера сбоки/детали (4 поля в верхней части окна свойств элемента)
в КМД для выносок используется атрибут "номер позиции детали", в КМ - "Префикс сборки". То есть, если ставите префикс сборки К1, а начальные номера детали/сборки 1, то в кмд марка будет называться К1-1, а в КМ эта же марка будет К1.
в имени прописывается конструктив (Колонна, балка, ригель и т.д.)
может я не понял вопроса, ну...как понял так ответил
-
- Сообщения: 52
- Регистрация: 05 фев 2012, 14:02
Re: Оформление чертежей КМ в Tekla Structures
Спасибо всем за ответы!
Без Вас мне (и скорее всего многим читателям) было бы гораздо труднее!
to Серёжа.
Всё правильно поняли. Да, как вариант. Надо какой-нибудь хелп откапать по значениям пользовательских атрибутов... чтобы всё это дело вывести на чертёж.
Без Вас мне (и скорее всего многим читателям) было бы гораздо труднее!
to Серёжа.
Всё правильно поняли. Да, как вариант. Надо какой-нибудь хелп откапать по значениям пользовательских атрибутов... чтобы всё это дело вывести на чертёж.
Re: Оформление чертежей КМ в Tekla Structures

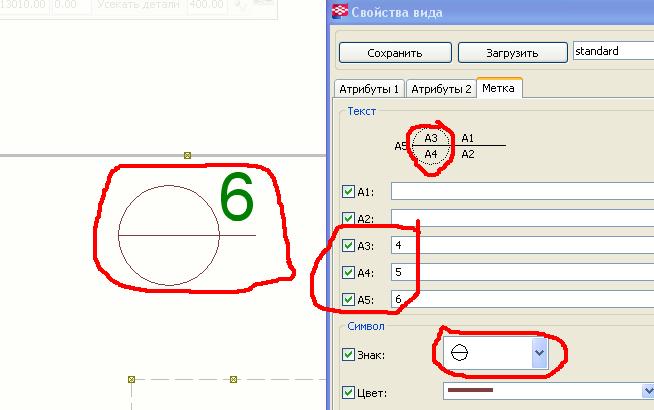

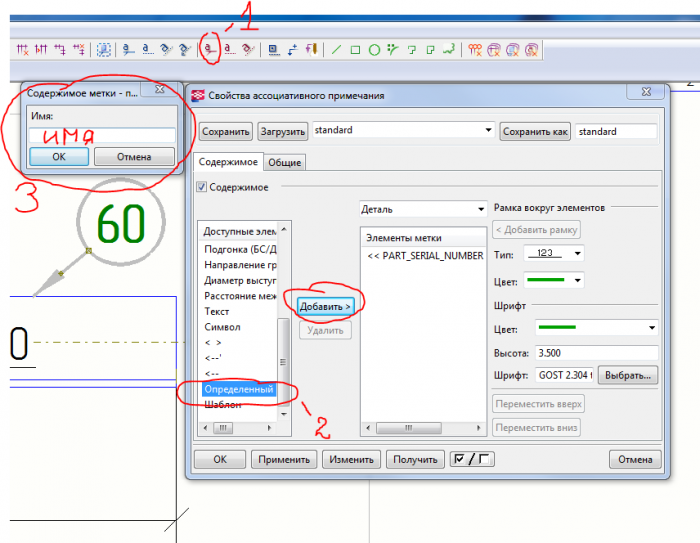

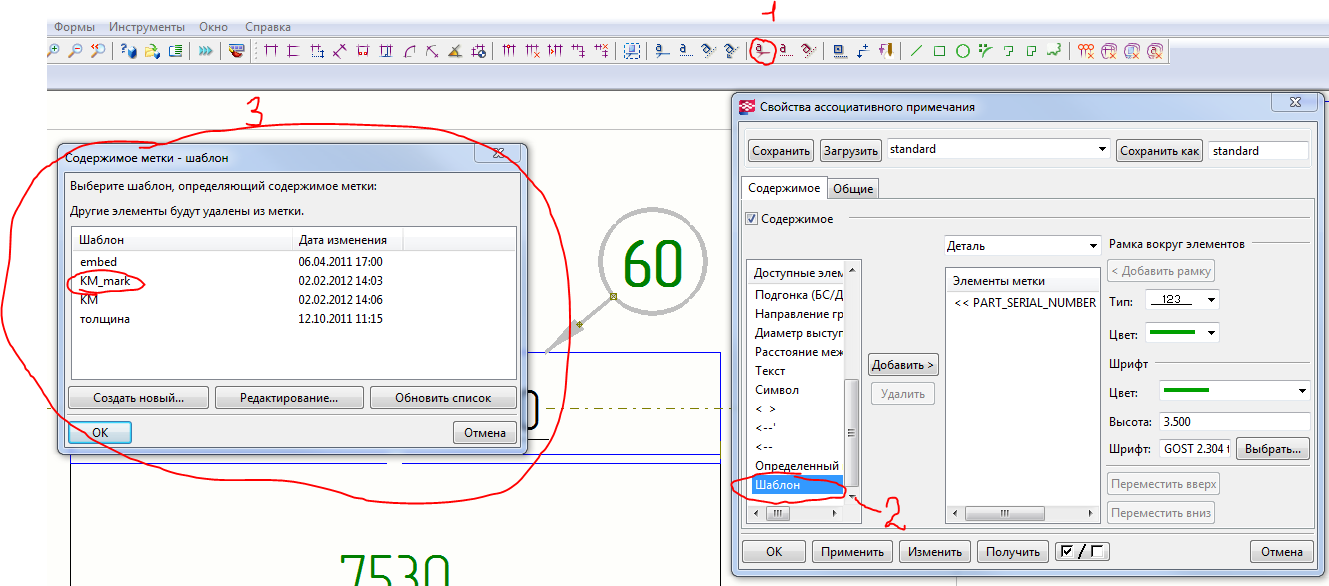

1. Как в метку добавить пользовательский атрибут (рис1)

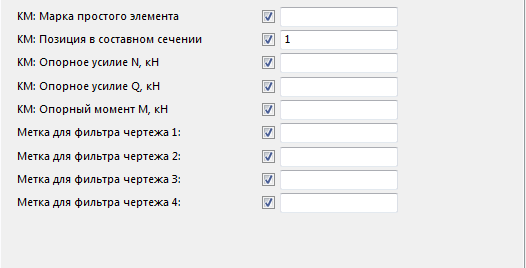

В км этим атрибутом пользуемся для эскизов, а именно позиция элемента в составном сечении (для простой сварной балки "1" "2" "3")
2.Как добавить префикс сборки для обозначения элементов на плане км (рис2)

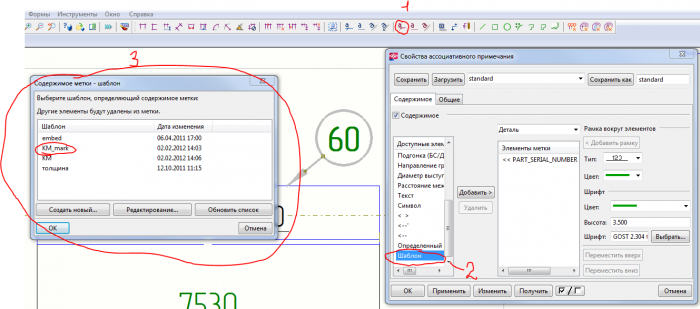

В качестве метки используем шаблон, в шаблоне переменная "Префикс сборки".
Т.к префиксы сборки задаем только для главной детали, а в плане в свойствах метки детали ставим - только для главной детали, то никаких ежиков нет.
По опыту могу сказать общие виды можно настроить так, что ручной доработки минимум.
В км этим атрибутом пользуемся для эскизов, а именно позиция элемента в составном сечении (для простой сварной балки "1" "2" "3")
2.Как добавить префикс сборки для обозначения элементов на плане км (рис2)
В качестве метки используем шаблон, в шаблоне переменная "Префикс сборки".
Т.к префиксы сборки задаем только для главной детали, а в плане в свойствах метки детали ставим - только для главной детали, то никаких ежиков нет.
По опыту могу сказать общие виды можно настроить так, что ручной доработки минимум.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Разработка КМД | Разработка КМ | Обучение Tekla Structures
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Могу предложить купить среду KMD_RUS 1.0.
Там море таблиц и спецификаций. Постоянно обновляем и добавляем новое. Любые ведомости в экселе и т.п. вкусности. Полный комплект всего 10 тыс руб. При необходимости добавим нужные ведомости и отчеты (любые).
Сэкономишь уйму времени.
Все спецификации по Российским нормам. Разрабатывали с нуля.
Ветка форума тут:
viewtopic.php?f=16&t=18
Там море таблиц и спецификаций. Постоянно обновляем и добавляем новое. Любые ведомости в экселе и т.п. вкусности. Полный комплект всего 10 тыс руб. При необходимости добавим нужные ведомости и отчеты (любые).
Сэкономишь уйму времени.
Все спецификации по Российским нормам. Разрабатывали с нуля.
Ветка форума тут:
viewtopic.php?f=16&t=18
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
-
- Сообщения: 52
- Регистрация: 05 фев 2012, 14:02
Re: Оформление чертежей КМ в Tekla Structures
То, что сэкономлю много времени согласен, с другой же стороны хочется самому хорошо владеть программой и всеми тонкостями, чтобы быть малозависящем в этом вопросе.
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Чтобы написать такую среду мы потратили 2 года.
Опять же надо знание HTML + CSS +тонкости XLS (эксель).
Отличное знание C#.
Думаю, Вы можете сэкономить свои силы на изучении этих языков и более детально освоить саму Теклу.
Все коды после покупки открыты (их легче менять под себя чем придумывать с нуля)
p.s.
За энтузиазм +100
Опять же надо знание HTML + CSS +тонкости XLS (эксель).
Отличное знание C#.
Думаю, Вы можете сэкономить свои силы на изучении этих языков и более детально освоить саму Теклу.
Все коды после покупки открыты (их легче менять под себя чем придумывать с нуля)
p.s.
За энтузиазм +100
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
-
- Сообщения: 52
- Регистрация: 05 фев 2012, 14:02
Re: Оформление чертежей КМ в Tekla Structures
Я уже кое-что выбрал для себя. Ну мне бы хотя бы для начало таблички сделать, с подробными отчётами, уже было бы неплохо...
Привожу некоторые сылки. Может кому пригодится данный ресурс, рекомендую...
http://www.intuit.ru/department/pl/phlcsharp/
http://www.intuit.ru/department/internet/vinhtmlcss/
http://www.intuit.ru/department/internet/htmlbasics/
Привожу некоторые сылки. Может кому пригодится данный ресурс, рекомендую...
http://www.intuit.ru/department/pl/phlcsharp/
http://www.intuit.ru/department/internet/vinhtmlcss/
http://www.intuit.ru/department/internet/htmlbasics/
Re: Оформление чертежей КМ в Tekla Structures
1 Что такое экстранет?
2 Где найти Tekla 18?
2 Где найти Tekla 18?
- vladimir_a
- Сообщения: 699
- Регистрация: 07 дек 2011, 21:22
Re: Оформление чертежей КМ в Tekla Structures
1.https://extranet.tekla.com/azamilov писал(а):1 Что такое экстранет?
2 Где найти Tekla 18?
-
- Сообщения: 52
- Регистрация: 05 фев 2012, 14:02
Re: Оформление чертежей КМ в Tekla Structures
Чтобы залезть в экстранет, надо из карманчика вытащить котлетку размером примерно в 1 млн. руб. (на счёт цены могу ошибаться, конечно). Я сам волк-одиночка, к сожалению...
Re: Оформление чертежей КМ в Tekla Structures
вот и я про тоже.Bagiration писал(а):Чтобы залезть в экстранет, надо из карманчика вытащить котлетку размером примерно в 1 млн. руб. (на счёт цены могу ошибаться, конечно). Я сам волк-одиночка, к сожалению...
Re: Оформление чертежей КМ в Tekla Structures
для ALEX

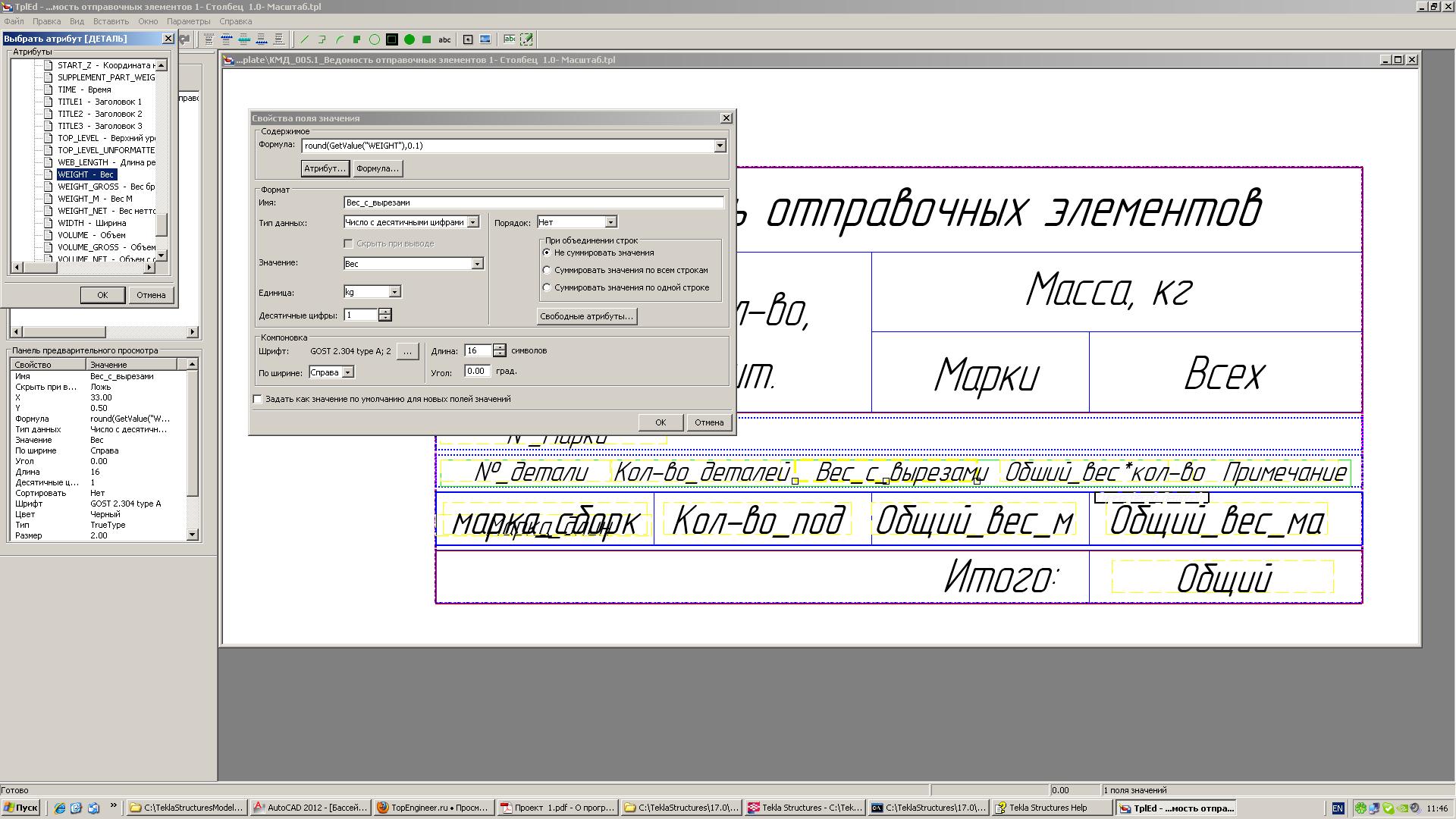

сейчас заметил. в ведомости элементов неверная единица измерения для момента. надо кН*м
сейчас заметил. в ведомости элементов неверная единица измерения для момента. надо кН*м
-
- Сообщения: 52
- Регистрация: 05 фев 2012, 14:02
Re: Оформление чертежей КМ в Tekla Structures
Добрый вечер, господа... В данный момент, я делаю свой второй проект (КМ) с помощью замечательной, но замороченной программы, возникают вопросы...
1. Ситуация такая: на одном листе я делаю все разрезы, узлы и т.д. Т.е. как в автокаде. Далее я хотел виды с первого листа распределить на предварительно созданные пустые чертежи общего вида с помошью команды "связать вид"... В справке написано цитирую "При изменении исходных видов связанные виды чертежа обновляются." Однако, вместо этого, при изменении исходного вида, простановка размеров и т.д. в списке чертежей слева появляется восклицательный знак, означающий, что "Были изменены детали чертежа; например, детали были добавлены или удалены, либо были изменены их свойства." При этом их нельзя обновить, удалить или ещё что-нибудь... В чём может быть проблема?
2. То что, настроек очень много немне одному известно, поэтому хочется 1 раз настроить, а дальше не задумываться об одном и том же, это касается и смены рабочего места... Как можно все настройки скинуть в один файл, чтобы его в дальнейшем загрузить, указав к нему путь, который будет в себя включать абсолютно все настройки: расширенные параметры, свойства чертежей, необходимый файлы (типа bolt_symbol_table.txt и т.д.) Есть такая возможность? (я пока знаю только через расширенный параметр XS_FIRM, но папка attributes, это всё в себя не хранит, или же создать шаблон модели, однако и в том и в другом случае, расширенные параметры не включаются для самой программы. Или же комбинация этих двух спопобов + переписка файла программы user.ini, где предварительно забиты все расширенные параметры в текстовом виде?)
3. Хочется сделать узел такой как в КМе. Чтобы вверху автоматом писал номер узла, а внизу сылался на номер листа. Однако об этом ещё речь не идёт, т.к. при редактировании вида узла мне не удаётся это сделать как хочется, результат в скрине... как поступить с этим несоответствием?
На сегодня думаю хватит.
Заранее всем благодарен!

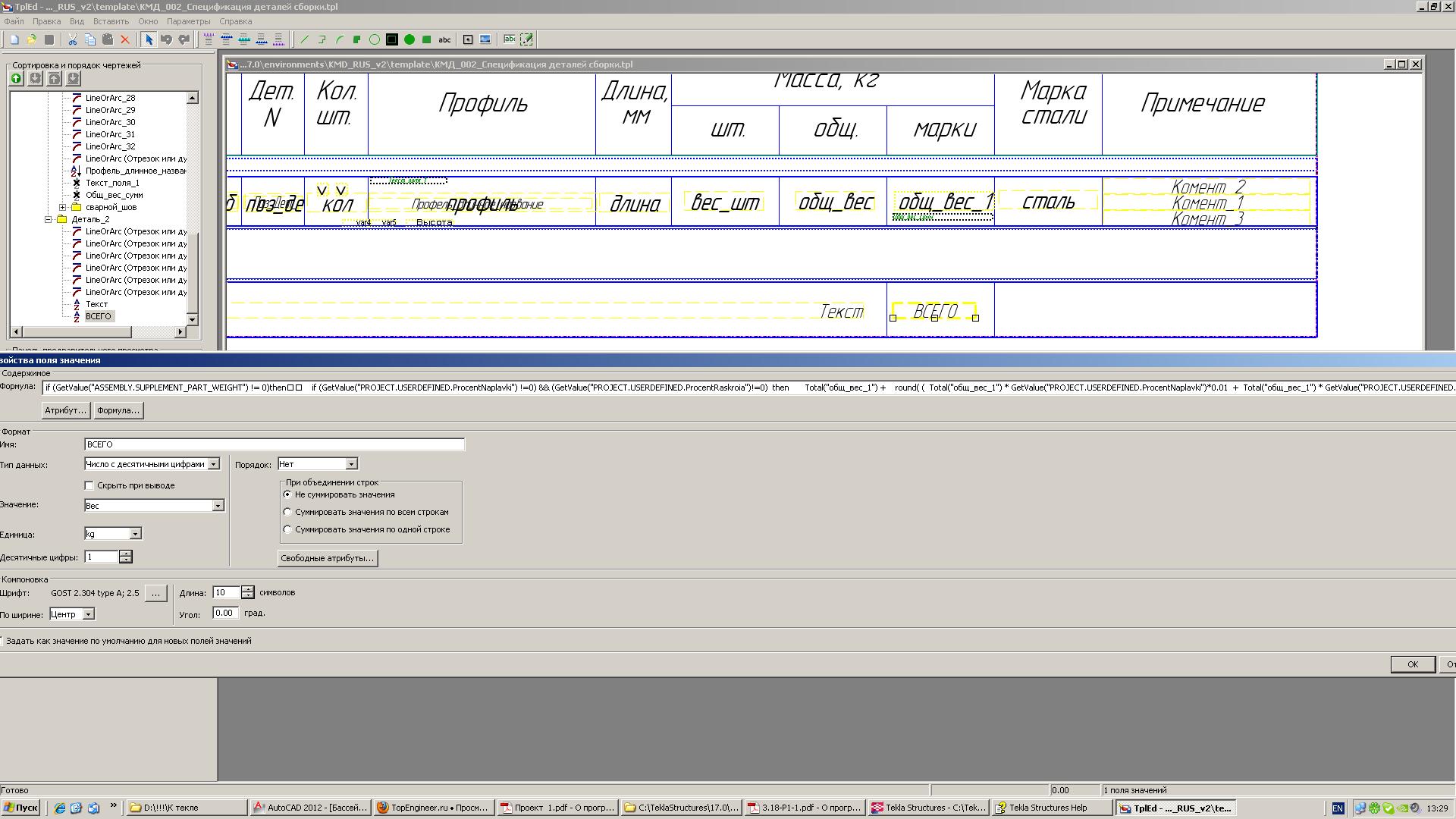

Проблема 1 решилась так, для тех кто не знает может поможет, цитирую с форума двг:"получилось только после выхода из режима чертёж в модель.
Далее при вызове списка чертежа , команда "обновить" сама внизу появляется. Своего рода шаманство )"
1. Ситуация такая: на одном листе я делаю все разрезы, узлы и т.д. Т.е. как в автокаде. Далее я хотел виды с первого листа распределить на предварительно созданные пустые чертежи общего вида с помошью команды "связать вид"... В справке написано цитирую "При изменении исходных видов связанные виды чертежа обновляются." Однако, вместо этого, при изменении исходного вида, простановка размеров и т.д. в списке чертежей слева появляется восклицательный знак, означающий, что "Были изменены детали чертежа; например, детали были добавлены или удалены, либо были изменены их свойства." При этом их нельзя обновить, удалить или ещё что-нибудь... В чём может быть проблема?
2. То что, настроек очень много немне одному известно, поэтому хочется 1 раз настроить, а дальше не задумываться об одном и том же, это касается и смены рабочего места... Как можно все настройки скинуть в один файл, чтобы его в дальнейшем загрузить, указав к нему путь, который будет в себя включать абсолютно все настройки: расширенные параметры, свойства чертежей, необходимый файлы (типа bolt_symbol_table.txt и т.д.) Есть такая возможность? (я пока знаю только через расширенный параметр XS_FIRM, но папка attributes, это всё в себя не хранит, или же создать шаблон модели, однако и в том и в другом случае, расширенные параметры не включаются для самой программы. Или же комбинация этих двух спопобов + переписка файла программы user.ini, где предварительно забиты все расширенные параметры в текстовом виде?)
3. Хочется сделать узел такой как в КМе. Чтобы вверху автоматом писал номер узла, а внизу сылался на номер листа. Однако об этом ещё речь не идёт, т.к. при редактировании вида узла мне не удаётся это сделать как хочется, результат в скрине... как поступить с этим несоответствием?
На сегодня думаю хватит.
Заранее всем благодарен!
Проблема 1 решилась так, для тех кто не знает может поможет, цитирую с форума двг:"получилось только после выхода из режима чертёж в модель.
Далее при вызове списка чертежа , команда "обновить" сама внизу появляется. Своего рода шаманство )"
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Для этого есть куда более удобный инструмент чем просто таскать с собой папку. Надо создать свою среду проектирования.Bagiration писал(а): 2. То что, настроек очень много немне одному известно, поэтому хочется 1 раз настроить, а дальше не задумываться об одном и том же, это касается и смены рабочего места... Как можно все настройки скинуть в один файл, чтобы его в дальнейшем загрузить, указав к нему путь, который будет в себя включать абсолютно все настройки: расширенные параметры, свойства чертежей, необходимый файлы (типа bolt_symbol_table.txt и т.д.) Есть такая возможность? (я пока знаю только через расширенный параметр XS_FIRM, но папка attributes, это всё в себя не хранит, или же создать шаблон модели, однако и в том и в другом случае, расширенные параметры не включаются для самой программы. Или же комбинация этих двух спопобов + переписка файла программы user.ini, где предварительно забиты все расширенные параметры в текстовом виде?)
Мы как раз этим и занимаемся. Наша среда называется KMD_RUS_V1.0
Вот ветка форума по ней.
viewtopic.php?f=16&t=18
Все очень просто:Bagiration писал(а): 3. Хочется сделать узел такой как в КМе. Чтобы вверху автоматом писал номер узла, а внизу сылался на номер листа. Однако об этом ещё речь не идёт, т.к. при редактировании вида узла мне не удаётся это сделать как хочется, результат в скрине... как поступить с этим несоответствием?
1: Делаете все виды на любом листе, потом переносили их на любой лист.
2: Вставляем переменные имени листа с которого взяли (на котором замаркирован)
Только при этом номер листа должен стоять в имени листа.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures

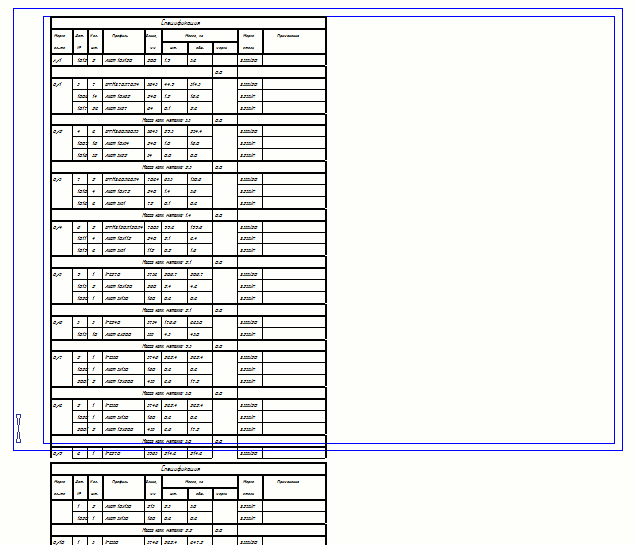

Как сделать чтобы шаблон (Спецификация или Ведомость отправочных марок) делился на столбцы в случае не влезания в чертеж?
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Есть стандартный алгоритм деления на столбцы.
Но он не всегда подходит для случаев с округлением масс деталей.
Хотя и там есть выход.
Скинь конкретный шаблон я посмотрю.
Но он не всегда подходит для случаев с округлением масс деталей.
Хотя и там есть выход.
Скинь конкретный шаблон я посмотрю.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures
Шаблон стандартный Текловский, я просто заметил проблему и хотел бы узнать идею ее исправления. Я даже пока еще не успел разобраться почему там нули в общей массе марки.
Заранее спасибо за помощь.
Заранее спасибо за помощь.
- Вложения
-
- КМД_ведомость_отправочных_элементов_ф7.rar
- (2.43 КБ) 945 скачиваний
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures
при каком случае округления стоит ждать неожиданностей?Таран Д. А. писал(а):Есть стандартный алгоритм деления на столбцы.
Но он не всегда подходит для случаев с округлением масс деталей.
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Когда при подсчете масс сборки будет учитываться реальная сумма округленных до 1 знака после запятой. Там получается слишком непростой алгоритм и его невозможно перенести таким образом. Хотя и в такой ситуации есть свои тонкости. Просто переносить надо немного по-другому.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures

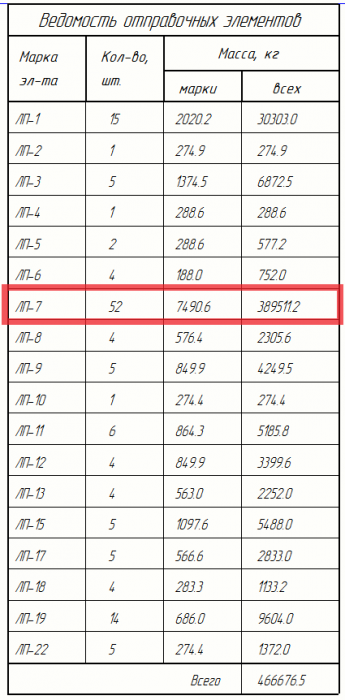

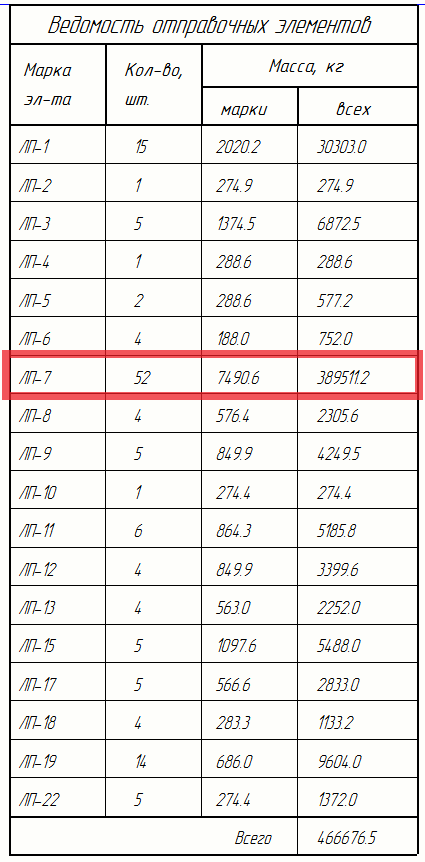

Уважаемые господа! Есть следующая проблема:
При подсчете массы отдельной сборки все вроде бы ОК: Но когда пытаюсь создать общую ведомость сборок используя тот же шаблон получается вот так: Шаблон стандартный: Бьюсь уже 2 день, попытки допилить шаблон ни к чему не привели. В модели порядка 350 сборок, так что вручную не вариант. Буду крайне признателен за помощь.
При подсчете массы отдельной сборки все вроде бы ОК: Но когда пытаюсь создать общую ведомость сборок используя тот же шаблон получается вот так: Шаблон стандартный: Бьюсь уже 2 день, попытки допилить шаблон ни к чему не привели. В модели порядка 350 сборок, так что вручную не вариант. Буду крайне признателен за помощь.
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Все очевидно. Вы используете шаблон который предназначен для чертежа сборки.
В чертеже сборки переменная "количество подобных объектов" показывает количество объектов только внутри сборки.
а чертеже общего вида эта переменная показывает количество таких объектов попавших на вид.
Поэтому умножая массу детали на их количество в чертежах сборки это одна цифра в чертежах общего вида другая. Все очевидно.
Решается это примерно так.
Да и вообще у вас ведомости не сходятся даже внутри отдельной сборки, это говорит о ошибках как минимум в 4 местах.
1 Ошибка.
Спецификация 39.9+220.4+18.9+9 = 288,1 +3(наплавленного метала)=291,1
На каком основании у вас написана цифра 292?
Ответ очевиден вы используете стандартные таблицы в текле.
Они не округляют массы деталей.
Поэтому ведомости не сходятся даже сами с собой.
2 Ошибка.
Ведомость отправочных элементов не учитывает 3 гк от наплавки. (полный бардак)
3. Ошибка
Ведомость предназначенная исключительно для чертежей сборки оказалась на чертеже общего вида.
4. Ошибка.
Выборка металла показывает цифру наплавки 2,9 а не 3 как в спецификации стали. Хотелось бы знать почему?
Вывод: Да у Вас во всех таблицах не правильно Они вообще не сходятся ни одна.
Я могу подробно рассказать как это исправить. Но это надо переделывать абсолютно все таблицы причем они будут на 3 порядка сложнее.
Специально чтобы не делать такую сложную работу мы и создали среду KMD_RUS. В ней все эти проблемы решены изначально.
Звякни мне в скайп. Помогу разобраться.
Мой ник "wildomen"
p.s Учтите что разница даже в 0,1 кг это не проблема для инженера, а для бухгалтера.
В ведомость на отгрузки будут попадать 2.995 марки и тому подобное. Бухгалтерия вещ крайне точная и не терпит никаких +-.
В чертеже сборки переменная "количество подобных объектов" показывает количество объектов только внутри сборки.
а чертеже общего вида эта переменная показывает количество таких объектов попавших на вид.
Поэтому умножая массу детали на их количество в чертежах сборки это одна цифра в чертежах общего вида другая. Все очевидно.
Решается это примерно так.
Код: Выделить всё
if (GetValue("DRAWING.TYPE") == "G") then
формулы для чертежей общего вида
else
if (GetValue("DRAWING.TYPE") == "A") then
формулы для чертежей сборки
else
if (GetValue("DRAWING.TYPE") == "M") then
формулы для мультичертежа
else
if (GetValue("DRAWING.TYPE") == "W") then
формулы для чертежей отдельных деталей
else
endif
endif
endif
endif
Да и вообще у вас ведомости не сходятся даже внутри отдельной сборки, это говорит о ошибках как минимум в 4 местах.
1 Ошибка.
Спецификация 39.9+220.4+18.9+9 = 288,1 +3(наплавленного метала)=291,1
На каком основании у вас написана цифра 292?
Ответ очевиден вы используете стандартные таблицы в текле.
Они не округляют массы деталей.
Поэтому ведомости не сходятся даже сами с собой.
2 Ошибка.
Ведомость отправочных элементов не учитывает 3 гк от наплавки. (полный бардак)
3. Ошибка
Ведомость предназначенная исключительно для чертежей сборки оказалась на чертеже общего вида.
4. Ошибка.
Выборка металла показывает цифру наплавки 2,9 а не 3 как в спецификации стали. Хотелось бы знать почему?
Вывод: Да у Вас во всех таблицах не правильно Они вообще не сходятся ни одна.
Я могу подробно рассказать как это исправить. Но это надо переделывать абсолютно все таблицы причем они будут на 3 порядка сложнее.
Специально чтобы не делать такую сложную работу мы и создали среду KMD_RUS. В ней все эти проблемы решены изначально.
Звякни мне в скайп. Помогу разобраться.
Мой ник "wildomen"
p.s Учтите что разница даже в 0,1 кг это не проблема для инженера, а для бухгалтера.
В ведомость на отгрузки будут попадать 2.995 марки и тому подобное. Бухгалтерия вещ крайне точная и не терпит никаких +-.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures
...и в выборке металла неплохо бы объединить одинаковые толщины металла в одну строку
Re: Оформление чертежей КМ в Tekla Structures
Профили с уклоном полок отрисовывает в три линии, это можно как нибудь исправить что бы было нормально две линии
- vladimir_a
- Сообщения: 699
- Регистрация: 07 дек 2011, 21:22
Re: Оформление чертежей КМ в Tekla Structures
Ну здесь либо точно либо неточно, третьего неданоSIMII писал(а):Профили с уклоном полок отрисовывает в три линии, это можно как нибудь исправить что бы было нормально две линии
Re: Оформление чертежей КМ в Tekla Structures
Если поставить Точно показывает без полок а вот если Контур тогда с полками
Re: Оформление чертежей КМ в Tekla Structures
Подскажите пожалуйста как можно добавить в содержимое метки детали (свойства маркера детали) "префикс". Если я ставлю "положение сборки" он выдает Б1-0(?), я не хочу делать нумерацию и хочу чтоб отобразился только префикс Б1, возможно ли такое?
Re: Оформление чертежей КМ в Tekla Structures
1. Привет хотел у вас спросить (я только осваиваю теклу) пытаюсь создать узел соединения сборок, на вкладке метка деталей выбираю положения сборки и ставлю основная деталь он метки ставит на каждой детали как сделать так что бы только на главных ставил (колонна и балка).
2 вопрос. НА чертежах сборок ставит две метки как на скрине К-3 ребро жесткости если их объединит пишет к-3 ВS как сделать чтобы только одна была ближняя другую я на разрезе могу показать
2 вопрос. НА чертежах сборок ставит две метки как на скрине К-3 ребро жесткости если их объединит пишет к-3 ВS как сделать чтобы только одна была ближняя другую я на разрезе могу показать
Re: Оформление чертежей КМ в Tekla Structures
в метке выбери "определенный пользователем атрибут", а значение ему задай ASSEMBLY.PREFIXdjynar писал(а):Подскажите пожалуйста как можно добавить в содержимое метки детали (свойства маркера детали) "префикс". Если я ставлю "положение сборки" он выдает Б1-0(?), я не хочу делать нумерацию и хочу чтоб отобразился только префикс Б1, возможно ли такое?
Re: Оформление чертежей КМ в Tekla Structures
Спасибо, красота!!!CuPo>I<a писал(а):в метке выбери "определенный пользователем атрибут", а значение ему задай ASSEMBLY.PREFIXdjynar писал(а):Подскажите пожалуйста как можно добавить в содержимое метки детали (свойства маркера детали) "префикс". Если я ставлю "положение сборки" он выдает Б1-0(?), я не хочу делать нумерацию и хочу чтоб отобразился только префикс Б1, возможно ли такое?
Re: Оформление чертежей КМ в Tekla Structures
1. Детали не приварены к основной детали. Префикс задавай основной детали, все второстепенные детали (которые приварены к основной детали) получат ту же марку "положение сборки".VETROV писал(а):1. Привет хотел у вас спросить (я только осваиваю теклу) пытаюсь создать узел соединения сборок, на вкладке метка деталей выбираю положения сборки и ставлю основная деталь он метки ставит на каждой детали как сделать так что бы только на главных ставил (колонна и балка).
2 вопрос. НА чертежах сборок ставит две метки как на скрине К-3 ребро жесткости если их объединит пишет к-3 ВS как сделать чтобы только одна была ближняя другую я на разрезе могу показать
2. Вторая метка ставится детали, которая скрыта другой деталью. Не вижу трудностей просто удалить вторую.
Re: Оформление чертежей КМ в Tekla Structures
Доброго дня всем!!!

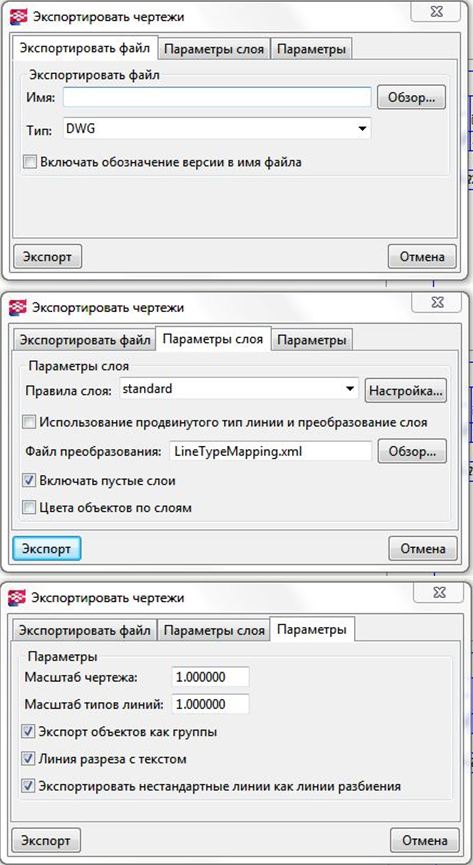

Скажите пожалуйста: как сделать чтоб при экспорте чертежа в автокад сохранялись цвета линий, которые я задал на чертеже в Tekla?
Скажите пожалуйста: как сделать чтоб при экспорте чертежа в автокад сохранялись цвета линий, которые я задал на чертеже в Tekla?
Re: Оформление чертежей КМ в Tekla Structures
djynar писал(а):Доброго дня всем!!!
Скажите пожалуйста: как сделать чтоб при экспорте чертежа в автокад сохранялись цвета линий, которые я задал на чертеже в Tekla?
-
- Сообщения: 3
- Регистрация: 30 июн 2012, 12:46
Re: Оформление чертежей КМ в Tekla Structures
Здравствуйте. Помогите, пожалуйста, разобраться со следующим вопросом: когда создаю свою рамку на чертеже, не могу убрать слово "Tekla Structures" в нижнем левом углу рамки. Можно ли его убрать и как это сделать? Заранее благодарен.
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Убрать можно в расширенных параметрах CTEL+E это самый простой метод.P.R.O.R.A.B. писал(а):Здравствуйте. Помогите, пожалуйста, разобраться со следующим вопросом: когда создаю свою рамку на чертеже, не могу убрать слово "Tekla Structures" в нижнем левом углу рамки. Можно ли его убрать и как это сделать? Заранее благодарен.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
- vladimir_a
- Сообщения: 699
- Регистрация: 07 дек 2011, 21:22
Re: Оформление чертежей КМ в Tekla Structures
у пиратов не работаетТаран Д. А. писал(а):Убрать можно в расширенных параметрах CTEL+E это самый простой метод.P.R.O.R.A.B. писал(а):Здравствуйте. Помогите, пожалуйста, разобраться со следующим вопросом: когда создаю свою рамку на чертеже, не могу убрать слово "Tekla Structures" в нижнем левом углу рамки. Можно ли его убрать и как это сделать? Заранее благодарен.
Re: Оформление чертежей КМ в Tekla Structures
есть еще один действенный способ, при печати чертежей, поэкспериментируйтеP.R.O.R.A.B. писал(а):Здравствуйте. Помогите, пожалуйста, разобраться со следующим вопросом: когда создаю свою рамку на чертеже, не могу убрать слово "Tekla Structures" в нижнем левом углу рамки. Можно ли его убрать и как это сделать? Заранее благодарен.
- teandrey89
- Сообщения: 120
- Регистрация: 11 июл 2012, 01:18
- Откуда: Saint Petersburg
Re: Оформление чертежей КМ в Tekla Structures
Ребят такая ситуация, заказчик попросил максимально быстро сделать КМД.... сделали, уже изготовили почти, и тут КМщики выкатили замечаний на пару станиц из ВРЕМЕННОЙ ИНСТРУКЦИИ О СОСТАВЕ И ОФОРМЛЕНИИ СТРОИТЕЛЬНЫХ РАБОЧИХ ЧЕРТЕЖЕЙ ЗДАНИЙ И СООРУЖЕНИЙ, таких как: нет листа общих данных, на монтажных схемах отсутствуют размеры и отметки для выверки конструкций, нет обозначения сварки на сборках и Ведомостей заводских сварных швов. Конструкции простые все на болтах ошибится при монтаже сборок очень тяжело. Как мне быть рогами в пол упереться и говорить что все в порядке это не обязательно делать то что вы начирикали или все же я не прав что поторопился и пустил в работу так оформленную документацию? По конструкциям у них ни одного вопроса, а только все по оформлению.
Как сделать лист общих данных с Ведомостью монтажных схем и ведомостью листов отправочных элементов?
А еще текстовые указания кто-нибудь пишет к КМД на монтажных схемах и общих данных?
И эта временная инструкция какую силу имеет сейчас? Если есть другая нормативная информация по КМД скиньте пожалуйста...
Много вопросов написал ) заранее спасибо за ответы...
Как сделать лист общих данных с Ведомостью монтажных схем и ведомостью листов отправочных элементов?
А еще текстовые указания кто-нибудь пишет к КМД на монтажных схемах и общих данных?
И эта временная инструкция какую силу имеет сейчас? Если есть другая нормативная информация по КМД скиньте пожалуйста...
Много вопросов написал ) заранее спасибо за ответы...
Re: Оформление чертежей КМ в Tekla Structures
а при чем тут КМщики? им какое дело до того, как вы оформляете КМД? или они и заказчики при этом?teandrey89 писал(а):...и тут КМщики выкатили замечаний...
делаем отчет в Excel по чертежам, потом эту таблицу дорабатываем известным CADом, вставляем штамп и текстовые указания (весь текст, ведомость чертежей и пр. называется все вместе "Общие данные". Если листов несколько, то "Общие данные (начало)", "Общие данные (продолжение)", "Общие данные (окончание)")teandrey89 писал(а):Как сделать лист общих данных с Ведомостью монтажных схем и ведомостью листов отправочных элементов?
насколько мне известно, эта инструкция носит рекомендательный характер, но мы пытаемся все-таки подвести комплект КМД под ее требования.
был (да и есть) заказчик, для которого вопросы по оформлению были приципиальными (по инструкции) - приходилось (и приходится) выполнять
- teandrey89
- Сообщения: 120
- Регистрация: 11 июл 2012, 01:18
- Откуда: Saint Petersburg
Re: Оформление чертежей КМ в Tekla Structures
Спасибо, но ведь кмщики проверяют и утверждают Кмд? Так или я ошибаюсь?
Re: Оформление чертежей КМ в Tekla Structures
Особо въедливые заказчики просят комплект КМД для согласования, а в подавляющем большинстве случаев людей все-таки интересуют готовые конструкции, а не чертежи
-
- Сообщения: 5
- Регистрация: 27 ноя 2012, 10:50
Re: Оформление чертежей КМ в Tekla Structures
Возник такой вопрос, почему на чертежах выдается неверная масса отправочных марок (больше чем на самом деле) и как с этим бороться?
-
- Сообщения: 291
- Регистрация: 03 фев 2012, 17:29
- Откуда: Днепропетровск
Re: Оформление чертежей КМ в Tekla Structures
откуда знаете, что вес неточен?
процент на раскрой и на наплавку задали в свойствах проекта?
процент на раскрой и на наплавку задали в свойствах проекта?
-
- Сообщения: 5
- Регистрация: 27 ноя 2012, 10:50
Re: Оформление чертежей КМ в Tekla Structures
Вес неточен, т.к. в спецификации на отправочную марку он другой, верный. (например К-2 = 248кг)
-
- Сообщения: 5
- Регистрация: 27 ноя 2012, 10:50
Re: Оформление чертежей КМ в Tekla Structures
Процент да, задавался
-
- Сообщения: 291
- Регистрация: 03 фев 2012, 17:29
- Откуда: Днепропетровск
Re: Оформление чертежей КМ в Tekla Structures
Тогда надо смотреть шаблоны таблицы отправочных элементов. У вас стандартная среда или кмд_рус?
-
- Сообщения: 5
- Регистрация: 27 ноя 2012, 10:50
- vladimir_a
- Сообщения: 699
- Регистрация: 07 дек 2011, 21:22
Re: Оформление чертежей КМ в Tekla Structures
Покажите, где задаете процент. У Вас разница в 4 %
-
- Сообщения: 291
- Регистрация: 03 фев 2012, 17:29
- Откуда: Днепропетровск
Re: Оформление чертежей КМ в Tekla Structures
Да, помнится, у меня была та же проблема, я дорабатывал под себя шаблон. Хотя могу и ошибаться. Вроде там есть проблема с округлением - на чертеже сборки считается сумма деталей по одной сборке, а на монтажках - по всем сборкам. Поэтому округление идет неверно.
А Вы диагностику модели делали?
А Вы диагностику модели делали?
-
- Сообщения: 291
- Регистрация: 03 фев 2012, 17:29
- Откуда: Днепропетровск
Re: Оформление чертежей КМ в Tekla Structures
Да, помнится, у меня была та же проблема, я дорабатывал под себя шаблон. Хотя могу и ошибаться. Вроде там есть проблема с округлением - на чертеже сборки считается сумма деталей по одной сборке, а на монтажках - по всем сборкам. Поэтому округление идет неверно.
А Вы диагностику модели делали?
А Вы диагностику модели делали?
-
- Сообщения: 5
- Регистрация: 27 ноя 2012, 10:50
Re: Оформление чертежей КМ в Tekla Structures
Проблема еще видимо в том, что мои предшественники на работе взамен учета % раскроя и наплавки (они равны 0) изменили формулу общего веса марки. Теперь не понятно то ли эту формулу исправлять, то ли с ведомостью что то еще делать
-
- Сообщения: 291
- Регистрация: 03 фев 2012, 17:29
- Откуда: Днепропетровск
Re: Оформление чертежей КМ в Tekla Structures
ну тогда не знаю..
надо ковырять шаблоны, а они взаимосвязаны - надо менять сразу и много
надо ковырять шаблоны, а они взаимосвязаны - надо менять сразу и много
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Судя по формулам и таблице делал ее я. Не знаю, что там у вас кто поменя, но при нуле раскроя и наплавки текст сам должен переписываться. Скорее всего для того чтоб учесть и раскрой и наплавку вам достаточно в свойствах проекта указать нужные проценты. ФАЙЛ-СВОЙСТВА ПРОЕКТА-ОПРЕДЕЛЕННЫЙ ПОЛЬЗОВАТЕЛЕМ АТРИБУТЫ
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures
Подскажите пожалуйста, какие нужно сделать настройки, чтоб на чертежах не рисовались невидимые линии, идущие через воздух (рис.1), но невидимые линии самой детали (не через воздух) отображались? Игра с галочками "скрытые линии" не помогает
И еще, иногда символы болтов поворачиваются вдоль детали, а иногда нет (рис.2) можно как-то сделать так, чтоб они всегда поворачиались вдоль детали?
И еще, иногда символы болтов поворачиваются вдоль детали, а иногда нет (рис.2) можно как-то сделать так, чтоб они всегда поворачиались вдоль детали?
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
1) Так как вы хотите нарисовать будет неверно! Линия должна оставаться штрихпунктирном так как она скрыта (в любом случае) Как вариант можно задать отрицательные значении для глубины вида вниз и получить тем самым разрез по середине трубы. Тогда и линии будут как ты хочешь ну и штриховка разреза будет.drpta писал(а):Подскажите пожалуйста, какие нужно сделать настройки, чтоб на чертежах не рисовались невидимые линии, идущие через воздух (рис.1), но невидимые линии самой детали (не через воздух) отображались? Игра с галочками "скрытые линии" не помогает
И еще, иногда символы болтов поворачиваются вдоль детали, а иногда нет (рис.2) можно как-то сделать так, чтоб они всегда поворачиались вдоль детали?
2) Направление символов зависит от того как вы рисуете болты и сосны с направлением оси ОХ болтов. То есть от желтой точки к красной. В данном случае вы используете обозначение треугольником. Думаю проще всего не использовать условные обозначения в виде символов а указывать полное наименование метиза на выноске. Обозначение символами это только один из методов обозначения метизов, причем на мой взгляд не удачный, так как не несет информации о длине болта и наборе гаек и шайб а соответственно бесполезен на монтаже.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures

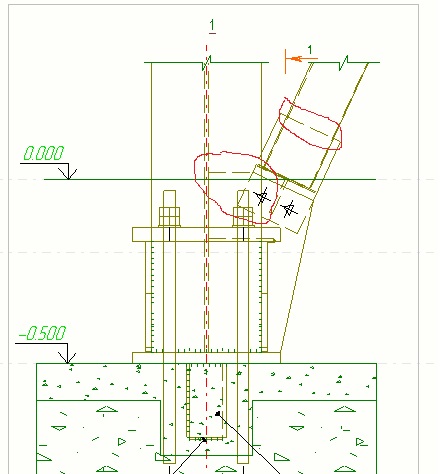

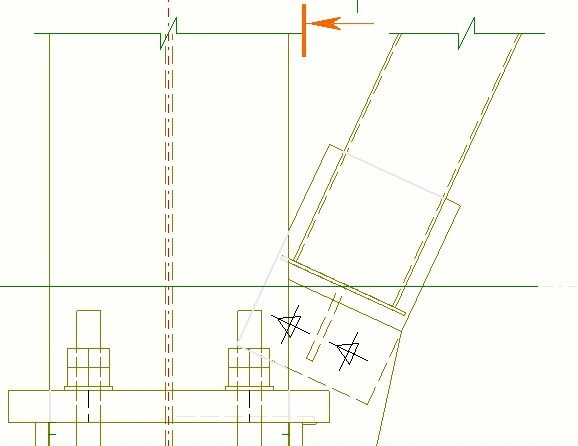

Может не совсем удачно написал, но хочется чтоб выглядело как на картинке ниже, но сделать это без использования скрывающих линий. Кстати логика работы галочек скрытых линий в свойствах вида детали мне не понятна. Если я хочу, чтоб отображались только собственные скрытые линии то никакими силами этого добиться не могу, а если включаю галочку "скрытые линии", то показываются части, видимые через воздух, пусть даже пунктиром - это не правильно, ни в каких нормах такого нет. Может я что-то не так делаю? или это особенность Теклы?
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Так как показываете вы просто неправильноdrpta писал(а):Может не совсем удачно написал, но хочется чтоб выглядело как на картинке ниже, но сделать это без использования скрывающих линий. Кстати логика работы галочек скрытых линий в свойствах вида детали мне не понятна. Если я хочу, чтоб отображались только собственные скрытые линии то никакими силами этого добиться не могу, а если включаю галочку "скрытые линии", то показываются части, видимые через воздух, пусть даже пунктиром - это не правильно, ни в каких нормах такого нет. Может я что-то не так делаю? или это особенность Теклы?
Текла отображает все верно, а предложенный вами вариант в корне не верен.
В нормах этого нет - это в учебнике по черчению.
Если все же по каким то причинам вам надо сделать именно так как указанно на вашем чертеже, то это только при помощи инструмента скрыть линию.
Все же сделать лучше разрез по колонне по центр и все будет хорошо.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures
почему при создании стандартной спецификации металлопроката КМ. главные детали сборки попадают в "прочее" а не в столбец "стропильные фермы" (подстропильные фермы)
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Пиши в имени сборки но там по моему в единственном числе.Denis писал(а):почему при создании стандартной спецификации металлопроката КМ. главные детали сборки попадают в "прочее" а не в столбец "стропильные фермы" (подстропильные фермы)
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures
не там во множественном числе. путем перебора пробовал, в ед. числе не получается
-
- Сообщения: 52
- Регистрация: 05 фев 2012, 14:02
Re: Оформление чертежей КМ в Tekla Structures
Добрый день, давно хотел зажать данный вопрос.

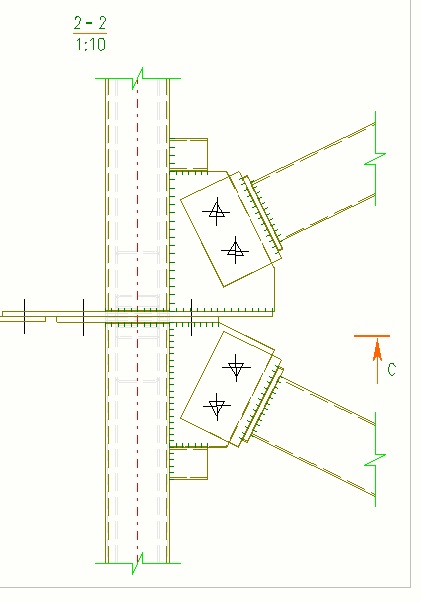

Часто приходится, в особенности при оформлении чертежей КМ делать такие выноски к на скринах.
1. Можно ли "искусственно" уменьшить расстояние от нужного объекта до оси (сжать пространство, в BOCAD есть такая возможность).
2. Как поставить размер без второго конца с нужными цифрами?
Часто приходится, в особенности при оформлении чертежей КМ делать такие выноски к на скринах.
1. Можно ли "искусственно" уменьшить расстояние от нужного объекта до оси (сжать пространство, в BOCAD есть такая возможность).
2. Как поставить размер без второго конца с нужными цифрами?
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Сжать расстояние это стандартная функция Tekla Structures.Bagiration писал(а):Добрый день, давно хотел зажать данный вопрос.
Часто приходится, в особенности при оформлении чертежей КМ делать такие выноски к на скринах.
1. Можно ли "искусственно" уменьшить расстояние от нужного объекта до оси (сжать пространство, в BOCAD есть такая возможность).
2. Как поставить размер без второго конца с нужными цифрами?
В свойствах вида на чертеже есть параметры такого усечения.
По простановке размера- в свойствах размеров есть такая опция. Как раз будет стрелочка.
Хотя целесообразность применения такого обозначения остается под вопросом.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
-
- Сообщения: 5
- Регистрация: 05 июл 2013, 09:00
Re: Оформление чертежей КМ в Tekla Structures
отметка уровня ставит отметку, отличную от отметки линий сетки.
Почему??
Почему??
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Сетку по высоте смещать нельзя руками. Она потом косячит.finder7500 писал(а):отметка уровня ставит отметку, отличную от отметки линий сетки.
Почему??
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
-
- Сообщения: 5
- Регистрация: 05 июл 2013, 09:00
Re: Оформление чертежей КМ в Tekla Structures
Спасибо!
а можно поправить ??
а можно поправить ??
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Угуfinder7500 писал(а):Спасибо!
а можно поправить ??
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
-
- Сообщения: 5
- Регистрация: 05 июл 2013, 09:00
Re: Оформление чертежей КМ в Tekla Structures
Каким образом ??
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Оформление чертежей КМ в Tekla Structures
Самый простой вариант зайди в сетку и нажми создать она создается на нужной высоте автоматом.finder7500 писал(а):Каким образом ??
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Re: Оформление чертежей КМ в Tekla Structures
Доброе время суток. Помогите разобраться с проблемой. Сразу прошу не критиковать, так как я в этой программе только три месяца и я самоучка. Проблема следующая: когда я создаю небольшие объекты и на общих видах выношу спецификацию и выборку металла (добыть понимать с какими объемами сталкнется заказчик) спецификация и выборка совпадает по массе (веса металла примерно тонна была). Сейчас объект на 60 тонн, к спецификации притензий нет, а вот выборка лагает, причем некоторые её позиции совпадают с действительным весом, а некоторые преумножаются в хаотичном порядке. У меня установлена 17 текла, среда русская стандартная, ничего дополнительно не покупала. Спасибо всем кто поможет мне в этом неравном бою
Re: Оформление чертежей КМ в Tekla Structures
Возможно потому, что ведомость сборок дает общий вес сборки, выборка стали не учитывает подрезки и всякие вырезы - показывает чистый вес.
Re: Оформление чертежей КМ в Tekla Structures
А подскажите пожалуйста как мне в таком случае получить адекватные числа. Сейчас я решила эту проблему отчётом по расходу материалов, я её печатаю, суммирую одинаковые профили и выборку редактирую ручками в автокаде, иногда прямо в текле пиши правильную цифру сверху на таблице выборки, но чесно сказать уже надоели эти манёвры (
Re: Оформление чертежей КМ в Tekla Structures
Люди, подскажите пожалуйста. Начальник на новой работе интересуется ( раньше я работал КМДшником, сейчас работа больше заточена под создание КМ ) можно ли в текле создавать КМ. Я и сам понимаю что вроде как можно, но суть в другом не будет ли это двойная работа? в чем прикол создавать модель со всеми узлами, делать чертежи КМ, чтобы по ним в конечном итоге кмдшники разрабатывали модель со всеми узлами и делали сборки? Получается какая то глупость, двойная работа?
Re: Оформление чертежей КМ в Tekla Structures
Да наверное так.
Мы просто стремимся сократить количество программ посредников.
——————————————————————————————————
złoty naszyjnik damski
Мы просто стремимся сократить количество программ посредников.
——————————————————————————————————
złoty naszyjnik damski
phpbb3 styles
Кто сейчас на конференции
Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
