Отображение соседних деталей на чертежах сборок, не входящих

Сообщение Антон » 22 дек 2011, 14:44

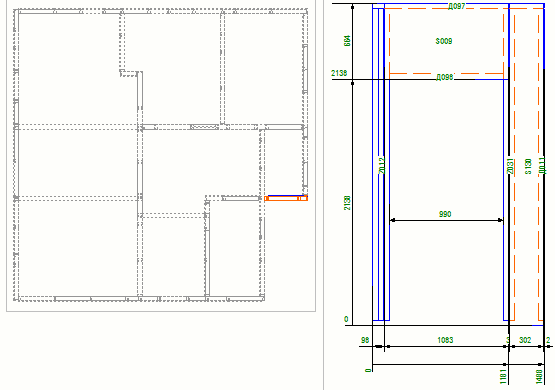

Есть такая задача, отобразить контуры соседних деталей на чертеже сборки, для лучшего понимания положения текущей сборки в проекте, подскажите как это сделать допустим на "виде в плане"?
Вложения
Пример чертежа


Аватара пользователя
Антон
Сообщения: 31
Регистрация: 22 дек 2011, 14:23

Re: Отображение соседних деталей на чертежах сборок, не вход

Сообщение Антон » 22 дек 2011, 15:33

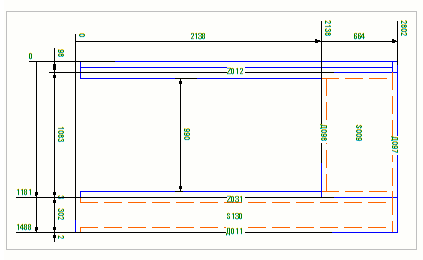

Все заработало, спасибо Дим! ;-)

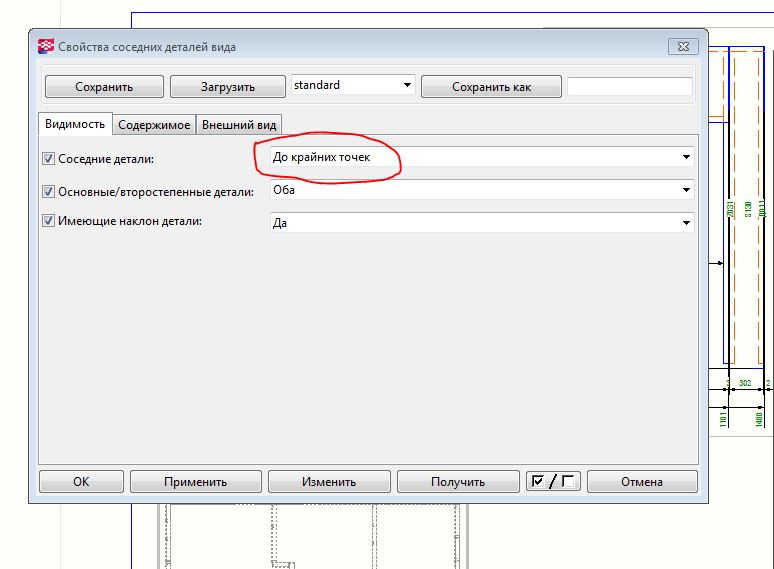

Т.к. соседние детали были не соединены с текущей сборкой детали, помог вот этот пункт:
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Отображение соседних деталей на чертежах сборок, не вход

Сообщение Таран Д. А. » 25 янв 2012, 12:02

Крайне полезно для создания монтажных схем использовать “соседние детали”.
Тема в этой ветке viewtopic.php?f=6&t=124

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Отображение соседних деталей на чертежах сборок, не вход

Сообщение Айдар » 26 янв 2012, 12:37

реально применить или создать вкладку "заливка" для "соседняя детали..." в свойствах чертежа сборки?
Нужно в настройке чертеже автоматом заливались соседние детали

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Отображение соседних деталей на чертежах сборок, не вход

Сообщение Таран Д. А. » 26 янв 2012, 12:55

Нет.
Можно только выбрать группу соседних деталей и принудительно назначить им свойства детали (заливку). Но это придется делать с каждым чертежом по отдельности.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Отображение соседних деталей на чертежах сборок, не вход

Сообщение CuPo>I<a » 30 ноя 2012, 11:12

Не могу сообразить, можно ли не усекать элементы в местах расположения соседних деталей (привариваются на мотажной сварке, т.е. к сборке не относятся)?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Отображение соседних деталей на чертежах сборок, не вход

Сообщение CuPo>I<a » 30 ноя 2012, 11:13

Не могу сообразить, можно ли не усекать элементы в местах расположения соседних деталей (привариваются на мотажной сварке, т.е. к сборке не относятся)? на марке в месте расположения соседних деталей, своих деталей нет - естественно текла сосение детали и выкидывает
