Ориентация деталей на чертеже сборок Tekla Structures

Сообщение alpol91 » 17 авг 2018, 17:31

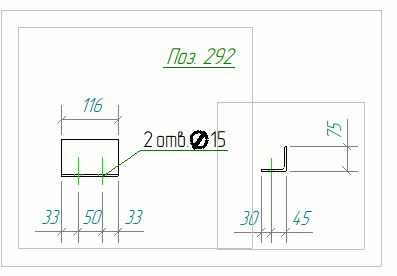

Добрый день! Задался вопросом ориентации деталей на чертеже сборок. Выполняю чертеж сборки и добавляю чертежи отдельных деталей на данный чертеж. В сборках много уголков с отверстиями. При этом на разных сборках по-разному отображается деталь. Ниже картинки. В первом варианте полка, в которой находятся отверстия не видна:

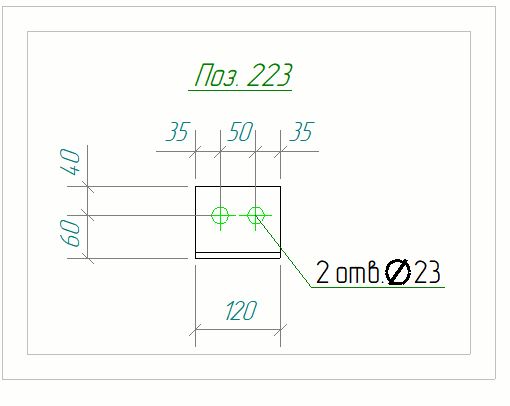

Во втором варианте видна сразу полка с отверстиями:
В поддержке прочитал по поводу ориентации.. Но данные настройки выполняются для всего чертежа и влияют на все виды на чертеже. Вопрос: можно ли задавать ориентацию для какой-то конкретной детали или конкретного вида?

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Ориентация деталей на чертеже сборок

Сообщение pavelkutas » 29 авг 2018, 09:08

На сколько я знаю, в текле нет понятия приоритета по отверстиям, фаскам и т.д. Т.е. для нас доступен только функционал проекций видов - 4 вида. Плюс сечения, трехмерный вид и т.д. В данном случаем нужно просто сразу создавать виды сверху и снизу, а не нужный вид (без отверстий) - удалять. Ну и естественно, самое целесообразное делать чертежи отдельных деталей на отдельных листах, даже если эти детали потом будут перемещены на сборочный чертеж. На сборочном текла как раз возьмет вид с чертежа отдельной детали, если он готов. К тому же если делать чертеж сборки и на там же запрашивать создание отдельных деталей, то весь смысл клонирования теряется.

Алгоритм:

- cделать эталонные чертежи деталей
- клонировать
- пройти по чертежам, подправить что-то
- сделать эталонные сборки
- клонировать
*по-нормальному тут должно все закончится*
- скопировать чертежи деталей на сборочный чертеж

alpol91
Сообщения: 17
Регистрация: 21 мар 2018, 18:02

Re: Ориентация деталей на чертеже сборок

Сообщение alpol91 » 29 авг 2018, 11:15

Алгоритм:

- cделать эталонные чертежи деталей
- клонировать
- пройти по чертежам, подправить что-то
- сделать эталонные сборки
- клонировать
*по-нормальному тут должно все закончится*
- скопировать чертежи деталей на сборочный чертеж
Спасибо!
Получается не стоит вообще настраивать чертежи сборок с отображением деталей сразу? На каждую сборку копировать чертежи деталей вручную? Если сборка - ферма, состоящая из, условно, 15 деталей. И таких ферм у нас 30 штук. На первую ферму я перенес детали вручную,и далее на все другие 30 ферм также вручную копировать их?
И вопрос по копированию деталей: правильно ли я понял, что это надо делать посредством команды переместить вид - на другой чертеж - и далее выйти без сохранения чертежа?

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Ориентация деталей на чертеже сборок

Сообщение pavelkutas » 29 авг 2018, 11:54

Алгоритм 2.0

1) - cделать эталонные чертежи деталей
- клонировать однотипный детали (лист, лист с отверстием, лист с разделкой, профили и т.д.)
- пройтись по чертежам, причесать (чем грамотнее/последовательнее клонирование, тем меньше править потом чертежи)

2) - сделать эталонные сборки БЕЗ видов отдельных деталей
- клонировать однотипные сборки
- дооформить сборки

3) - скопировать чертежи деталей на сборочный чертеж
Заходим на чертеж сборки, ставим на панели выбора только детали, выбираем все детали, (просто рамкой весь чертеж обводим). Правой кнопкой - "создать виды отдельной детали". После этой команды возможно два сценария.
Первый - нет чертежа отдельной детали, тогда текла с нуля создаст виды деталей.
Второй - есть чертеж детали, который мы сделали в первом пункте, настроили и всё там четко, красиво, как нужно нам. Текла просто копирует эти виды, причем эти виды связаны с чертежом детали, если чертеж детали изменить, то и на сборке автоматом меняется - сохраняется связь, удобно. Удобно отлавливать ошибки.

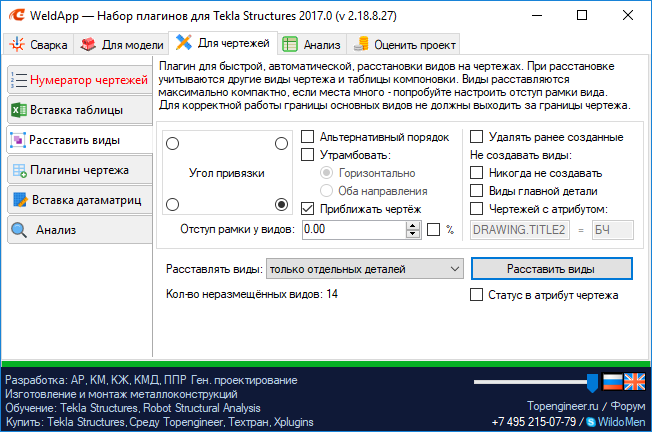

Идем по второму сценарию. Виды по умолчанию создадутся в левом нижнем углу, это не удобно, но ничего не поделать. Запускаем WeldApp и нажимает на одну кнопку и всё ок:

alpol91
Сообщения: 17
Регистрация: 21 мар 2018, 18:02

Re: Ориентация деталей на чертеже сборок

Сообщение alpol91 » 29 авг 2018, 15:42

Второй - есть чертеж детали, который мы сделали в первом пункте, настроили и всё там четко, красиво, как нужно нам. Текла просто копирует эти виды, причем эти виды связаны с чертежом детали, если чертеж детали изменить, то и на сборке автоматом меняется - сохраняется связь, удобно. Удобно отлавливать ошибки.
Спасибо! Да, я в целом все так и понимал, но только думал, что есть еще третий вариант, по которому я создаю на чертеже сборки чертеж отдельной детали, которую эта сборка включает. Полностью его причесываю на чертеже сборки и далее при клонировании сборок текла также будет копировать виды деталей, если эта деталь уже была отчерчена.. Но получается, что текла так не делает.. И обязательно надо создавать изначально чертежи деталей, если я правильно все понимаю.

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Ориентация деталей на чертеже сборок

Сообщение pavelkutas » 29 авг 2018, 15:46

вся соль из-за клонирования, да. Потому что клонирование, это та функция, которая дает самый большой прирост скорости в оформлении чертежей. Клонировать нужно отдельно, сборки к сборкам, детали к деталям. Можно сначала сборки сделать, потом детали. Главное, чтобы детали были готовы перед вставкой их видов на сборочный чертеж.

And_T
Сообщения: 41
Регистрация: 18 июл 2017, 12:34

Re: Ориентация деталей на чертеже сборок

Сообщение And_T » 29 авг 2018, 15:53

и еще про значение параметра XS_USE_EXISTING_SINGLE_PART_DRAWINGS_IN_ASSEMBLY_DRAWINGS нужно не забывать

alpol91
Сообщения: 17
Регистрация: 21 мар 2018, 18:02

Re: Ориентация деталей на чертеже сборок

Сообщение alpol91 » 29 авг 2018, 19:09

и еще про значение параметра XS_USE_EXISTING_SINGLE_PART_DRAWINGS_IN_ASSEMBLY_DRAWINGS нужно не забывать
именно из-за этого параметра я и думал, что клонироваться будут чертежи именно таким образом, как описал выше.. то есть клонируется сборки и копируются виды уже созданных чертежей. но по факту так не получается.. виды деталей клонируются, но без уже примененных ранее настроек на чертеже сборки.
