Оформление чертежей в Tekla Structures

Сообщение Egor T » 27 янв 2017, 10:22

Есть ли в текла инструменты позволяющие делать гребенчатую выноску?
Возможно ли сделать заливку объекта в чертеже если он сделан с помощью полилинии? (например для обозначения подливки под опорным узлом колонны)

swensson
Сообщения: 83
Регистрация: 05 апр 2012, 23:09

Re: Оформление чертежей

Сообщение swensson » 27 янв 2017, 11:50

1. Нет. Изменить оформление или weldapp - инструменты чертежа.
2. Да. Не линией, а замкнутым контуром -заливка.
Последний раз редактировалось swensson 27 янв 2017, 11:54, всего редактировалось 2 раза.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Оформление чертежей

Сообщение CuPo>I<a » 27 янв 2017, 11:51

нет
нет

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Оформление чертежей в Tekla Structures

Сообщение Таран Д. А. » 06 фев 2017, 17:05

1. Да
2. Да

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Оформление чертежей в Tekla Structures

Сообщение CuPo>I<a » 07 фев 2017, 08:19

Таран Д. А. писал(а):1. Да
2. Да
поподробнее пожалуйста

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Оформление чертежей в Tekla Structures

Сообщение Таран Д. А. » 07 фев 2017, 14:42

1)

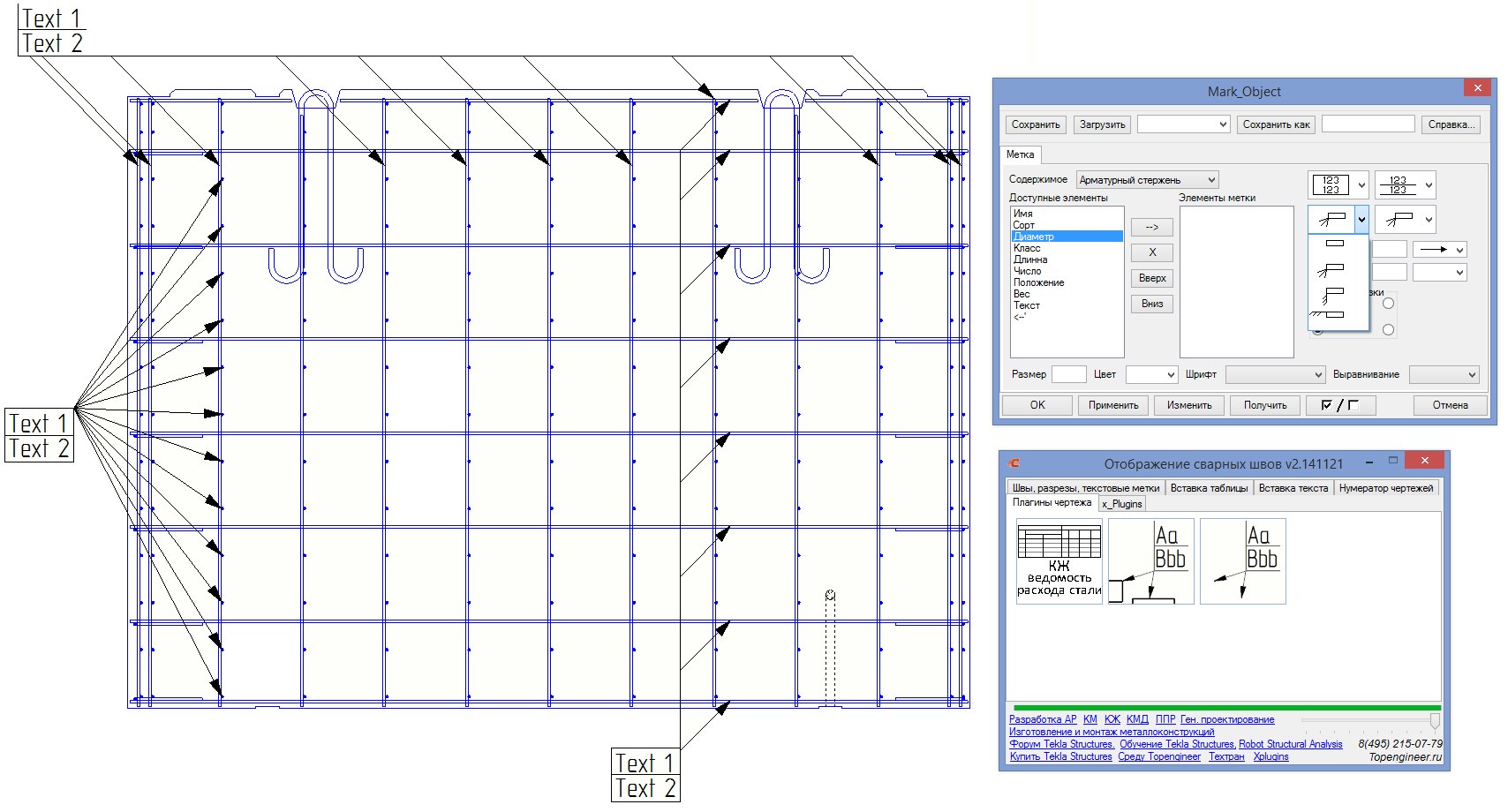

Новые типы выносок в Tekla Structures.
Обновление плагина Weldapp для Tekla Structures
Добавлена возможность создания выноски с множеством полок и стрелок.
Можно выносить как текстовые метки, так и запрашивать переменные с чертежа.
Скачать приложение бесплатно можно тут. http://update.topengineer.ru/
2) В поли балке просто обработку задай какую ни-будь когда рисуешь, потом чрез представление залить заливкой.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Оформление чертежей в Tekla Structures

Сообщение CuPo>I<a » 08 фев 2017, 06:19

Weldapp это инструмент теклы?
При чем тут полиБАЛКА, когда речь про полиЛИНИЮ?
