Соседние детали в Tekla Structures

Сообщение alstey » 26 май 2014, 23:11

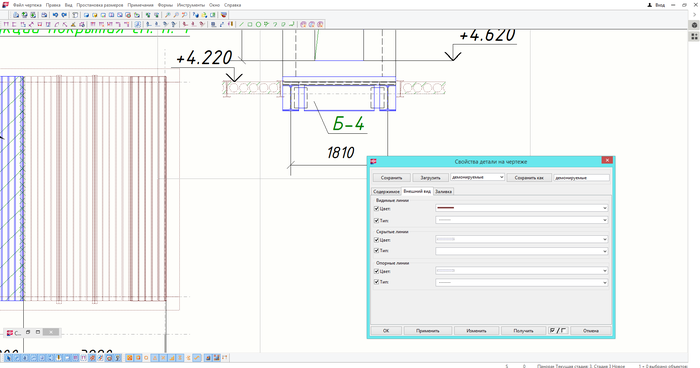

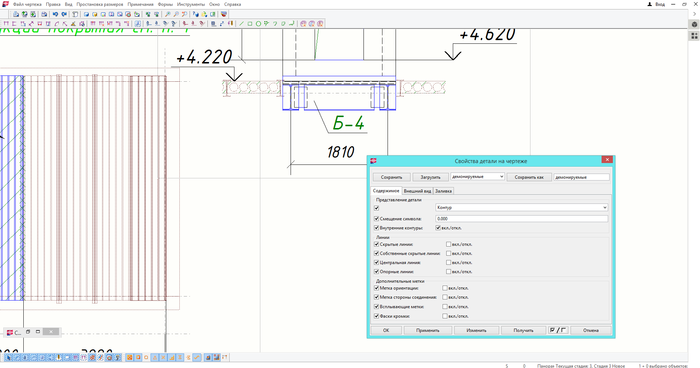

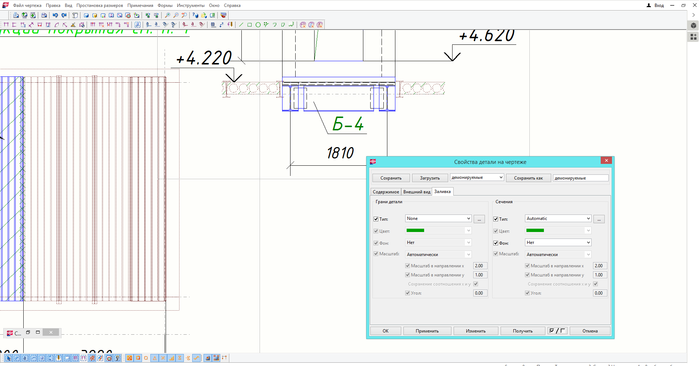

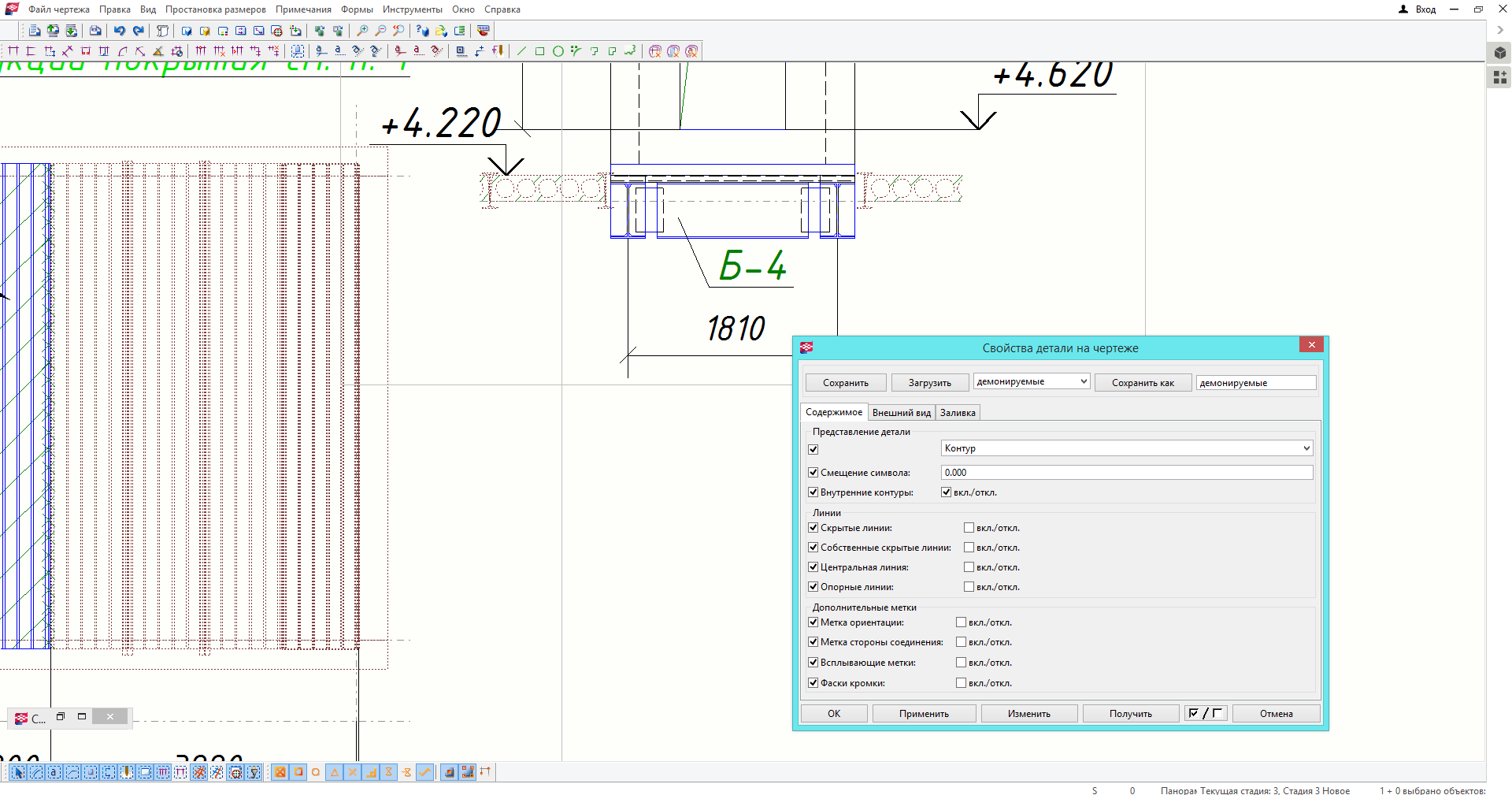

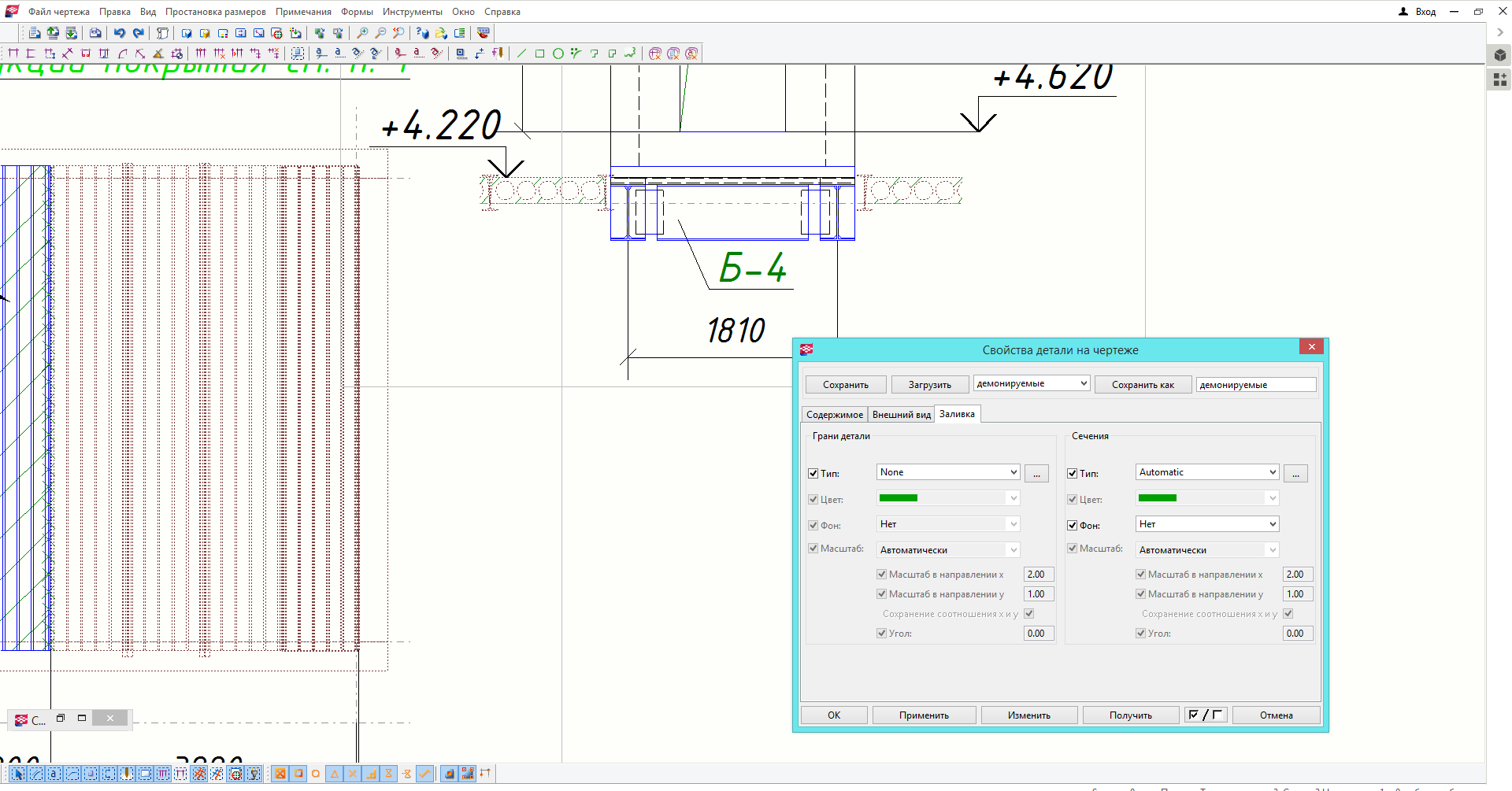

Назначаю детали соседними, чтобы они не попадали в ведомости элементов на схемах КМ. При формировании узлов, соседние детали, перекрывающие не соседние, не формируют невидимых линий (настройки невидимых линий включал через "деталь").
Вообще, какой алгоритм создания схем и узлов для КМ лучше использовать? Делать схемы отдельно, а узлы на отдельных листах? Или схемы, а рядом узлы? Но тогда во втором случае все время нужно фильтровать соседние детали, чтобы они не попали в ведомости и возникает эта проблема с невидимыми линиями...
Вложения

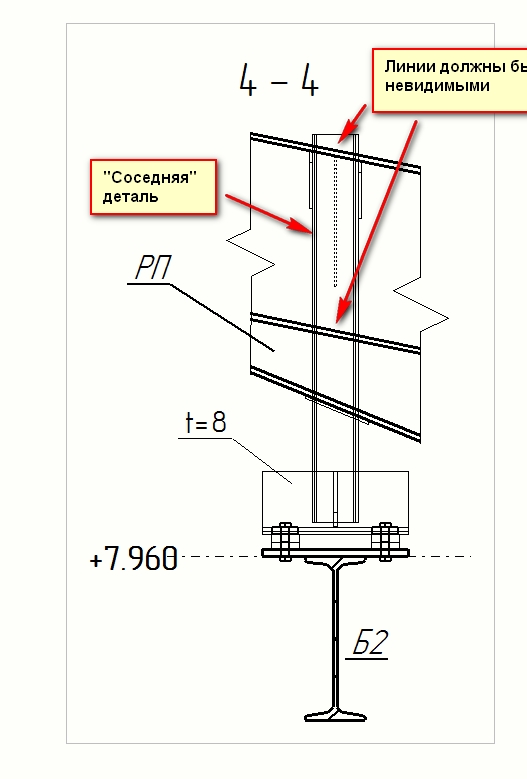

Не отображаются невидимые линии на чертеже

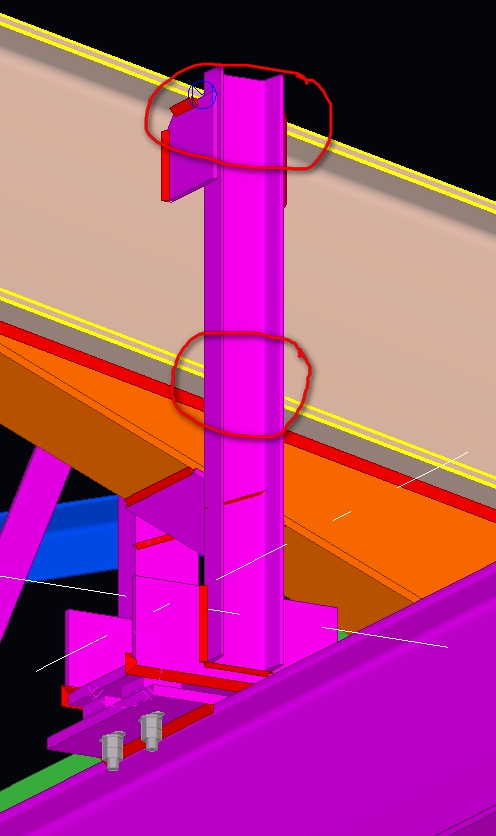

Швеллер на виде находится на переднем плане

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Соседние детали

Сообщение Таран Д. А. » 27 май 2014, 09:46

alstey писал(а):Назначаю детали соседними, чтобы они не попадали в ведомости элементов на схемах КМ. При формировании узлов, соседние детали, перекрывающие не соседние, не формируют невидимых линий (настройки невидимых линий включал через "деталь").
Вообще, какой алгоритм создания схем и узлов для КМ лучше использовать? Делать схемы отдельно, а узлы на отдельных листах? Или схемы, а рядом узлы? Но тогда во втором случае все время нужно фильтровать соседние детали, чтобы они не попали в ведомости и возникает эта проблема с невидимыми линиями...
Не понял что куда не должно попадать.
Все ведомости вообще на отдельных листах.
На монтажных схемах нет таблиц.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Соседние детали в Tekla Structures

Сообщение CuPo>I<a » 27 май 2014, 11:24

есть
называется "ведомость отправочных элементов схемы"

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Соседние детали в Tekla Structures

Сообщение Таран Д. А. » 27 май 2014, 13:28

CuPo>I<a писал(а):есть
называется "ведомость отправочных элементов схемы"
Я может быть не так понимаю.
Есть такая но она отдельным листом.
Можно конечно ее делать кусками на схеме но зачем?.

Дай скрин того что нужно сделать.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Соседние детали в Tekla Structures

Сообщение CuPo>I<a » 27 май 2014, 13:31

временная инструкция
п.11 б)

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Соседние детали в Tekla Structures

Сообщение Таран Д. А. » 27 май 2014, 13:34

CuPo>I<a писал(а):временная инструкция
п.11 б)
Она не действует

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Соседние детали в Tekla Structures

Сообщение CuPo>I<a » 27 май 2014, 13:36

ну я не буду опять начинать разговор о том, что на КМД все равно больше ничего нет и что есть разные заказчики с разными требованиями.
Раз человек делает - наверное ему это надо

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Соседние детали в Tekla Structures

Сообщение Таран Д. А. » 27 май 2014, 14:03

1. Пробовал ли ты перезайти в чертеж. Не все обновления происходят корректно без переоткрытия чертежей.
2. Я иногда делаю соседние детали изначально все штрих пунктирными. Может так утроит.
3. Посмотри в расширенных настройках может есть что то и по этому поводу.

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Соседние детали в Tekla Structures

Сообщение alstey » 27 май 2014, 15:32

Таран Д. А. писал(а):1. Пробовал ли ты перезайти в чертеж. Не все обновления происходят корректно без переоткрытия чертежей.
2. Я иногда делаю соседние детали изначально все штрих пунктирными. Может так утроит.
3. Посмотри в расширенных настройках может есть что то и по этому поводу.
Классический КМ- это когда схема расположения элементов плюс ведомость элементом к схеме и узлы на том же листе. Оно и логично. Но средствами теклы и среды это реализовать проблематично по вышеуказанным причинам (нужно следить, чтобы в ведомость не попадало ничего лишнего, да и соседние детали отображаются странно).
Как я понимаю, Дима, вы делаете схемы с узлами на отдельных листах, а ведомость элементов отдельно? и для этого на листе с ведомостью элементов располагаете всю модель в стороне?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Соседние детали в Tekla Structures

Сообщение Таран Д. А. » 27 май 2014, 16:49

alstey писал(а):
Таран Д. А. писал(а):1. Пробовал ли ты перезайти в чертеж. Не все обновления происходят корректно без переоткрытия чертежей.
2. Я иногда делаю соседние детали изначально все штрих пунктирными. Может так утроит.
3. Посмотри в расширенных настройках может есть что то и по этому поводу.
Классический КМ- это когда схема расположения элементов плюс ведомость элементом к схеме и узлы на том же листе. Оно и логично. Но средствами теклы и среды это реализовать проблематично по вышеуказанным причинам (нужно следить, чтобы в ведомость не попадало ничего лишнего, да и соседние детали отображаются странно).
Как я понимаю, Дима, вы делаете схемы с узлами на отдельных листах, а ведомость элементов отдельно? и для этого на листе с ведомостью элементов располагаете всю модель в стороне?
Верно

Константин
Сообщения: 148
Регистрация: 14 авг 2012, 09:59
Откуда: Луганск, Ессентуки
Контактная информация:

Re: Соседние детали в Tekla Structures

Сообщение Константин » 12 июл 2018, 12:02

Подниму старую тему:

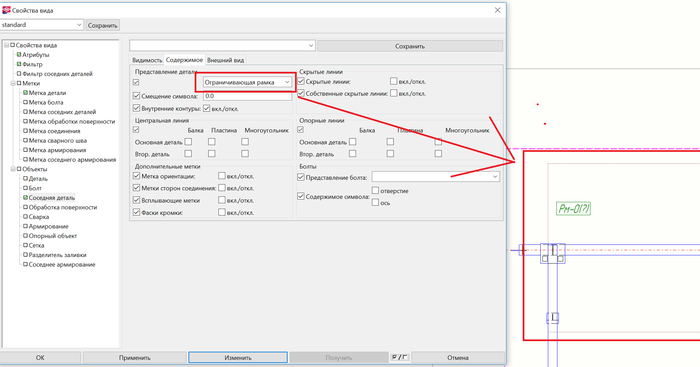

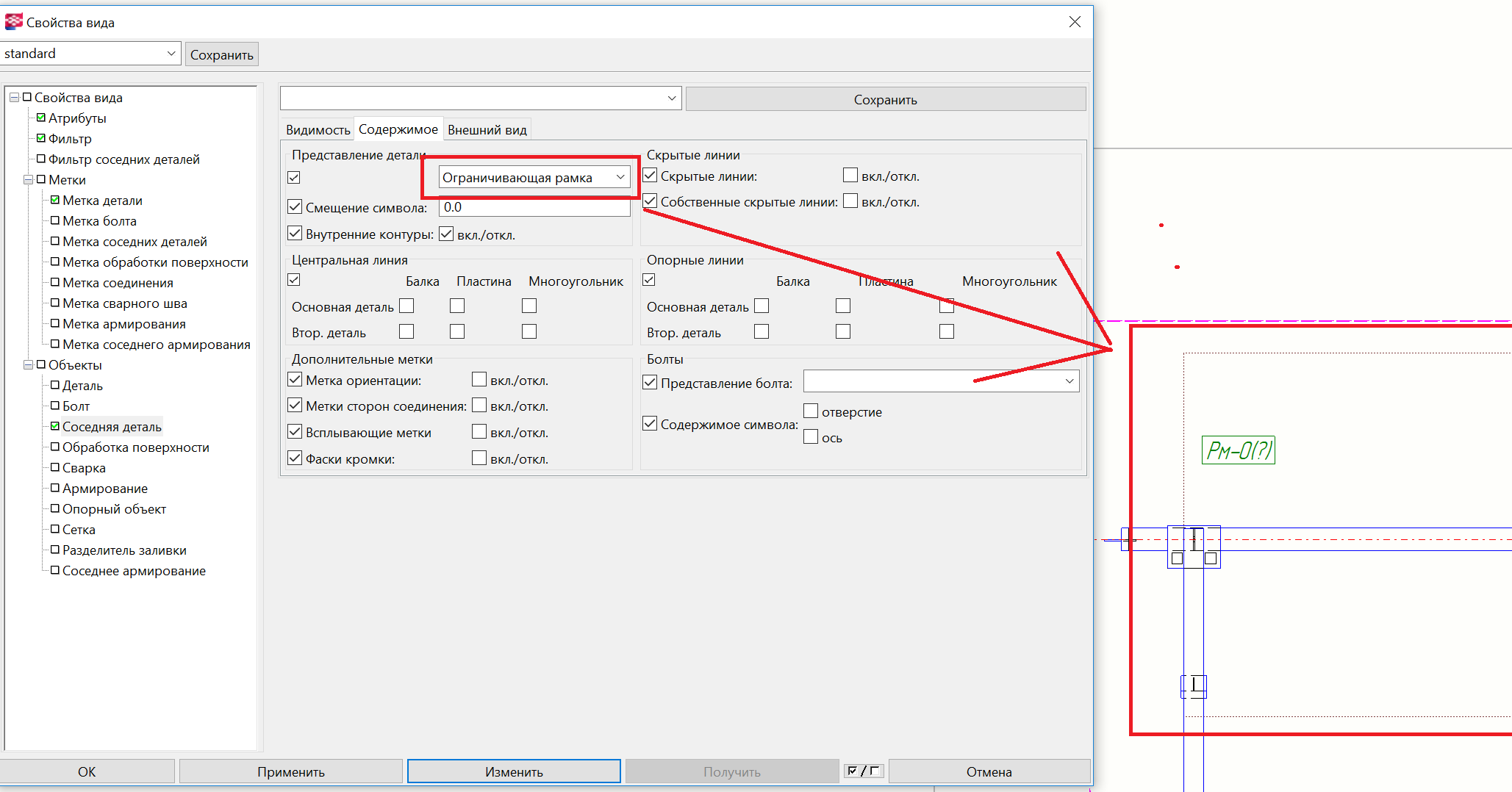

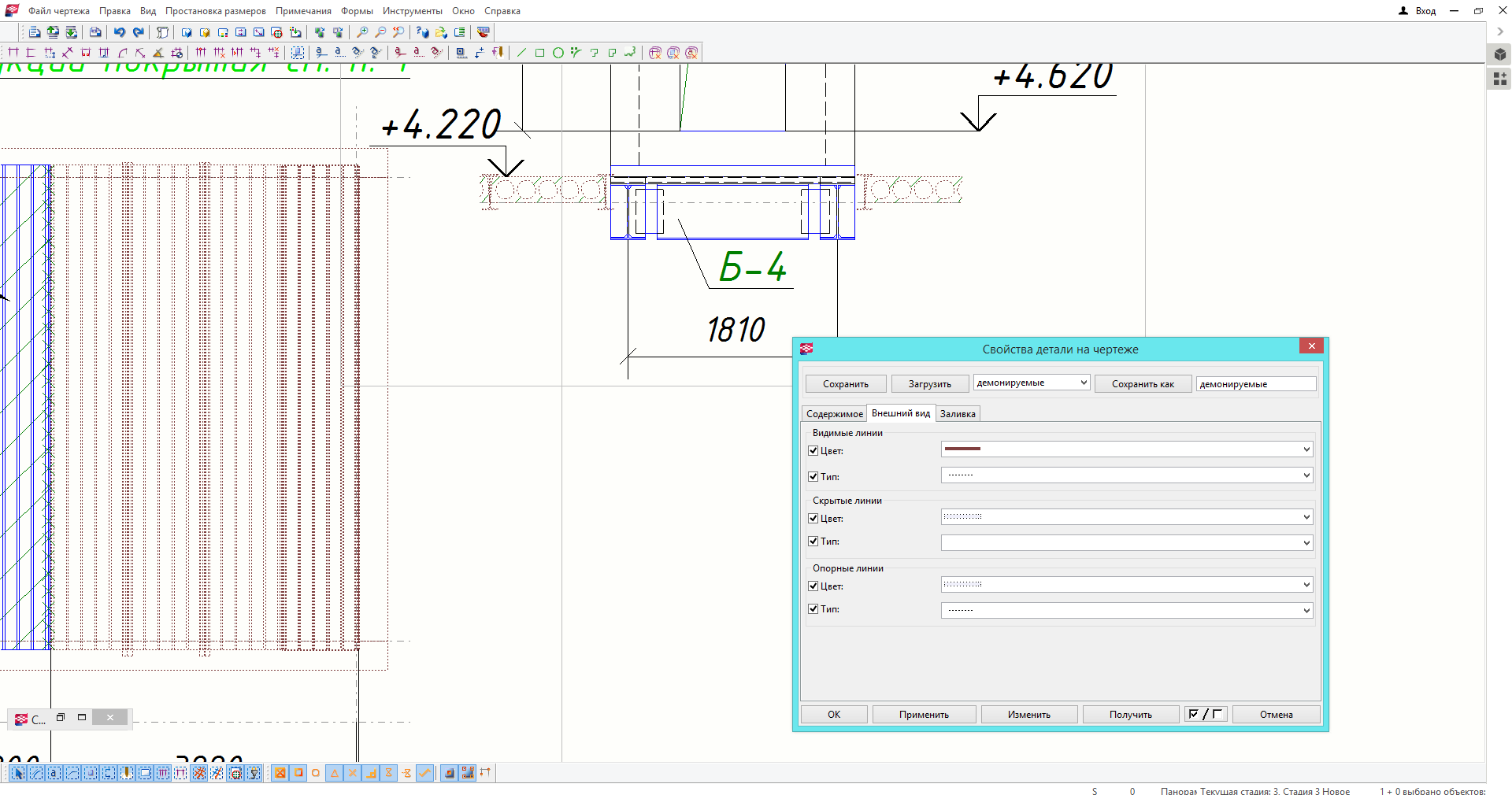

Есть соседние детали, как на них скрыть невидимые линии? Скажем круглопустотные плиты. Делаю плиту, в ней вырезаю отверстия. На плане отображается прямоугольник с кучей линий внутри, а на разрезе все замечательно- прямоугольник с кружочками. Как на плане убрать линии показывающие контуры отверстий?
Галочки убраны, в том то и дело но без результата.
план вообще не реагирует на это, даже цвет линий менял для невидимых линий
Вложения

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Соседние детали в Tekla Structures

Сообщение pavelkutas » 12 июл 2018, 12:24

а бесполезно эти настройки менять пока XS_CONSIDER_NEIGHBOUR_PARTS_IN_HIDDEN в значении FALSE, поставь TRUE и все чётко будет

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Соседние детали в Tekla Structures

Сообщение Таран Д. А. » 12 июл 2018, 12:45

Попробуй так

NikolayRyazan
Сообщения: 35
Регистрация: 28 фев 2018, 10:39

Re: Соседние детали в Tekla Structures

Сообщение NikolayRyazan » 11 июл 2019, 13:37

pavelkutas писал(а):
12 июл 2018, 12:24
а бесполезно эти настройки менять пока XS_CONSIDER_NEIGHBOUR_PARTS_IN_HIDDEN в значении FALSE, поставь TRUE и все чётко будет
Полезная инфа, помогла. Спасибо.
