Список отправочных марок Tekla Structures

Сообщение Владимир Шнейдер » 23 мар 2012, 14:30

Делаем на чертеже ведомость отправочных марок на весь объект. Это делается чертежом общего вида с 3d-вида объекта, выводим ведомость отправочных марок.
НО: нам надо показать номер чертежа (который храниться в пользовательском атрибуте чертежа), на котором находится каждая марка. то есть, например, К1-1 - лист 6, Б2-4 - лист 18 и т.п. Как-то можно в шаблоне ведомости отправочных элементов сослаться на свойство соответствующего сборочного чертежа?

Аватара пользователя
ZMK
Сообщения: 187
Регистрация: 06 дек 2011, 05:34

Re: Список отправочных марок

Сообщение ZMK » 25 мар 2012, 12:20

Конечно!
GetValue("DRAWING.USERDEFINED.***") ваш параметр UA сотраницы

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Список отправочных марок

Сообщение Владимир Шнейдер » 25 мар 2012, 12:53

ZMK писал(а):Конечно!
GetValue("DRAWING.USERDEFINED.***") ваш параметр UA сотраницы
Пробовал, не помогает - ссылка идет на номер страницы текущего чертежа, а не того чертежа, где размещена указанная в строке таблицы марка

Аватара пользователя
ZMK
Сообщения: 187
Регистрация: 06 дек 2011, 05:34

Re: Список отправочных марок

Сообщение ZMK » 26 мар 2012, 07:22

Владимир Шнейдер писал(а):
ZMK писал(а):Конечно!
GetValue("DRAWING.USERDEFINED.***") ваш параметр UA сотраницы
Пробовал, не помогает - ссылка идет на номер страницы текущего чертежа, а не того чертежа, где размещена указанная в строке таблицы марка
Скорее всего идет привязка по строке, если у вас свойство строки где вы выдаете данные стоит Чертеж то нужно оставить просто GetValue("USERDEFINED.***") ИМХО

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Список отправочных марок

Сообщение Владимир Шнейдер » 26 мар 2012, 09:12

ZMK писал(а):Скорее всего идет привязка по строке, если у вас свойство строки где вы выдаете данные стоит Чертеж то нужно оставить просто GetValue("USERDEFINED.***") ИМХО
да, если свойство строки-чертеж, так можно сделать. но для получения списка и количества отправочных марок мне нужно работать со строкой-сборкой. и в такой строке у меня нет доступа к соответствующему чертежу

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Список отправочных марок

Сообщение Alex » 27 мар 2012, 21:21

Думаю получить пользовательский атрибут другого чертежа (входящей в монтажную схему сборки) нельзя.
Как вариант номер страницы подписывать в свойствах сборки, а не чертежа.
Ну или сделать отчет а потом вставить его в чертеж.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

Evgeniy
Сообщения: 13
Регистрация: 13 мар 2012, 10:23

Re: Список отправочных марок

Сообщение Evgeniy » 27 мар 2012, 22:26

Создай 2 ведомости: ведомость для сборок и список сборок. В компоновке чертежей наложи их друг на друга и поставь прозрачность.

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Список отправочных марок

Сообщение Владимир Шнейдер » 27 мар 2012, 22:32

Alex писал(а):Как вариант номер страницы подписывать в свойствах сборки, а не чертежа.
На данный момент мне это видится самым реальным способом решить проблему, но не хочется руками переносить данные - нужен макрос, который попереносить данные из польз. свойств чертежей в польз. свойства сборок. но я пока не готов писать макросы - не разбирался еще с этим, может, через пару месяцев дойдут руки.
Alex писал(а): Ну или сделать отчет а потом вставить его в чертеж.
А можно поподробнее - как можно вставить отчет в чертеж?

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Список отправочных марок

Сообщение Владимир Шнейдер » 27 мар 2012, 22:33

Evgeniy писал(а):Создай 2 ведомости: ведомость для сборок и список сборок. В компоновке чертежей наложи их друг на друга и поставь прозрачность.
Это хорошая идея, по свободе попробую. Но в таком варианте тяжело гарантировать идентичность и синхронность ведомостей

Evgeniy
Сообщения: 13
Регистрация: 13 мар 2012, 10:23

Re: Список отправочных марок

Сообщение Evgeniy » 27 мар 2012, 22:41

Если размеры и сортировка ведомостей одинаковые, то всё должно быть нормально

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Список отправочных марок

Сообщение Alex » 28 мар 2012, 07:32

Насколько знаю (сами не пользуемся), отчет можно вставить через автокад или текстом в чертеж.
По поводу макроса наверно можно будет сделать. Сейчас делаем макрос который номера страниц проставлять будет (оказалось не все так просто), заодно посмотрим и ваш случай.
Можно пойти наоборот и к примеру в свойствах сборки прописывать лист монтажки, это уже попроще, выделил высотную отметку и изменил пользовательский атрибут (на нумерацию не влияет).
Кстати когда работал в штатах там все решалась проще, к примеру есть семи этажное здание для 1-го этажа префикс 1, 2-го - 2, и т.д.
Для деталей соответственно начальный номер 1000, 2000, и т.д. Это позволяло вести выдачу документов в процессе работы, ну и путаницы вообще никакой.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Список отправочных марок

Сообщение Владимир Шнейдер » 28 мар 2012, 08:43

Alex писал(а):Насколько знаю (сами не пользуемся), отчет можно вставить через автокад или текстом в чертеж.
По поводу макроса наверно можно будет сделать. Сейчас делаем макрос который номера страниц проставлять будет (оказалось не все так просто), заодно посмотрим и ваш случай.
Можно пойти наоборот и к примеру в свойствах сборки прописывать лист монтажки, это уже попроще, выделил высотную отметку и изменил пользовательский атрибут (на нумерацию не влияет).
Кстати когда работал в штатах там все решалась проще, к примеру есть семи этажное здание для 1-го этажа префикс 1, 2-го - 2, и т.д.
Для деталей соответственно начальный номер 1000, 2000, и т.д. Это позволяло вести выдачу документов в процессе работы, ну и путаницы вообще никакой.
А как быть, если двадцать этажей? у теклы вроде нет нумерации больше 9999?
у нас просто промка и общественные, там нет этажности, тоже пытаемся как-то разбивать на этапы, но не очень получается.

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Список отправочных марок

Сообщение Alex » 28 мар 2012, 09:07

Если 20 этажей, не вижу проблемы. Что то придумать можно.
К примеру счас делаем объект, чертежи по мере готовности делаем, приходится делать серии нумерации почти на каждую сборку разные.
Причем т.к метка на чертеже PART_SERIAL_NUMBER то чертеж не перегружен, единственно количество однодеталок очень много, но они вполне адекватные на автомате получаются.
Вложения
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Список отправочных марок Tekla Structures

Сообщение Таран Д. А. » 07 дек 2012, 17:34

Для всех больших сборок лучше использовать отдельную нумерацию деталей.
Мы даем уникальный префикс деталям всей сборки тем самым избегаем очень много проблем
При изменении других сборок наша нумерация деталей и сборок не затрагивается вовсе. Чертежи не разваливаются и не обновляются более ни при каких обстоятельствах за исключением умышленного изменения данной сборки.
Конечно все похожие детали с разными префиксами деталей будут иметь свой дубль чертежа отельной детали. Но вот много чертежей однодеталок меня вообще не пугает.

saveall
Сообщения: 47
Регистрация: 16 дек 2011, 13:40
Откуда: Санкт-Петербург

Re: Список отправочных марок Tekla Structures

Сообщение saveall » 10 фев 2013, 13:04

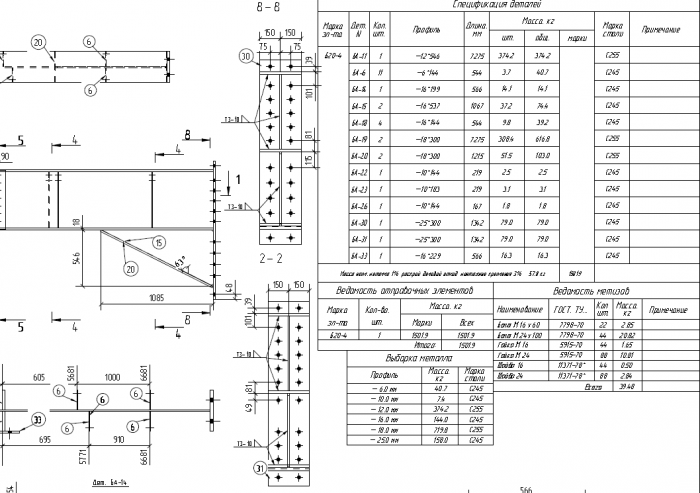

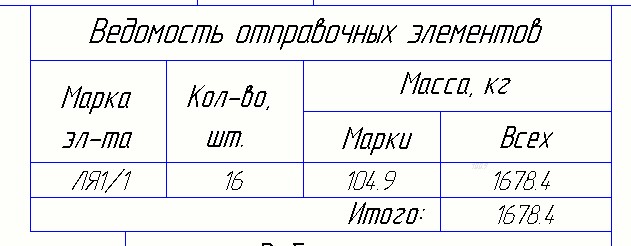

Здравствуйте! У меня в ведомости отправочных марок, расположенной на листе с монтажной схемой, вес марок не совпадает с весом который в спецификации деталей на листах со сборками. Что бы это могло быть может кто знает? Как это поправить?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Список отправочных марок Tekla Structures

Сообщение Таран Д. А. » 11 фев 2013, 11:05

saveall писал(а):Здравствуйте! У меня в ведомости отправочных марок, расположенной на листе с монтажной схемой, вес марок не совпадает с весом который в спецификации деталей на листах со сборками. Что бы это могло быть может кто знает? Как это поправить?
Это только в обновлении среды

saveall
Сообщения: 47
Регистрация: 16 дек 2011, 13:40
Откуда: Санкт-Петербург

Re: Список отправочных марок Tekla Structures

Сообщение saveall » 11 фев 2013, 11:57

Таран Д. А. писал(а):
saveall писал(а):Здравствуйте! У меня в ведомости отправочных марок, расположенной на листе с монтажной схемой, вес марок не совпадает с весом который в спецификации деталей на листах со сборками. Что бы это могло быть может кто знает? Как это поправить?
Это только в обновлении среды
А сейчас то что делать? Пока не пользоваться? Или можно как то самому поправить?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Список отправочных марок Tekla Structures

Сообщение Таран Д. А. » 11 фев 2013, 13:24

saveall писал(а):
Таран Д. А. писал(а):
saveall писал(а):Здравствуйте! У меня в ведомости отправочных марок, расположенной на листе с монтажной схемой, вес марок не совпадает с весом который в спецификации деталей на листах со сборками. Что бы это могло быть может кто знает? Как это поправить?
Это только в обновлении среды
А сейчас то что делать? Пока не пользоваться? Или можно как то самому поправить?
Самому нет. Там слишком сложно.
Формула что на чертеже общего вида что на чертеже сборочном одинакова. Разница в расчете из разницы внутренней организации чертежа сборочного и общего вида. Одни и те же переменные немного выдаются в разном виде. Попробую решить в ближайшее время.
Вообще, ведомость отправочных марок на чертеже общего вида КМД не обязательна.

scay2014
Сообщения: 4
Регистрация: 02 мар 2013, 12:39

Re: Список отправочных марок Tekla Structures

Сообщение scay2014 » 07 ноя 2014, 16:13

Уважаемый Дмитрий! Скажите пожалуйста, возможно ли сгенерировать ведомость отправочных марок из выделенных элементов модели? что бы их количество и масса соответствовала выделенному, а не всему проекту. Или чтобы в таблице отправочных марок их количество и масса соответствовали определенному виду на чертеже общего вида? (например по оси А у меня 3шт колонны а в проекте 10шт, так вот мне нужно чтоб он и писал сколько на виде, т.е. 3шт) :?
Последний раз редактировалось scay2014 08 ноя 2014, 01:12, всего редактировалось 1 раз.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Список отправочных марок Tekla Structures

Сообщение Таран Д. А. » 07 ноя 2014, 23:08

не пробовал. Думаю что можно.

jonnyrock
Сообщения: 5
Регистрация: 28 май 2013, 17:00

Re: Список отправочных марок Tekla Structures

Сообщение jonnyrock » 22 сен 2015, 10:26

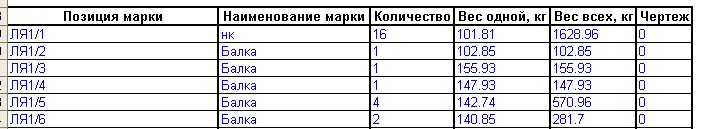

Помогите поправить таблицу "A_Список марок.xls.rpt" чтоб вес отправочной марки совпадал с чертежом.
Вложения

Фома
Сообщения: 20
Регистрация: 08 дек 2020, 09:28

Re: Список отправочных марок Tekla Structures

Сообщение Фома » 05 май 2022, 10:10

jonnyrock писал(а):
22 сен 2015, 10:26
Помогите поправить таблицу "A_Список марок.xls.rpt" чтоб вес отправочной марки совпадал с чертежом.
Вы нашли решение? ... Спустя 7 лет. :D
